河北省唐山市路南区唐山市第九中学2023-2024学年九年级上学期12月月考物理试题

这是一份河北省唐山市路南区唐山市第九中学2023-2024学年九年级上学期12月月考物理试题，共10页。试卷主要包含了选择题，填空题，实验题，计算题等内容，欢迎下载使用。


1 下图中的几种用电器正常使用时电功率最接近250W的是( )
2 小玲同学学习了电和磁的知识后，觉得电与磁之间有许多相似的规律，她总结了以下几条，你认为合理的是()
A.磁极同名相斥， 异名相吸； 电荷也同种相斥， 异种相吸
B.磁体都是导体； 导体也都是磁体
C.磁体总是存在南北两极；带电体也一定同时带有正负两种电荷
D.磁体只能吸引磁性材料；带电体也只能吸引导体
3.下列关于磁场，磁感线的说法正确的是( )
A.磁体间的相互作用规律通过磁感线来实现
B.磁感线是磁场中真实存在的一些曲线，磁感线越密的地方磁场的磁性越强
C.磁体周围的磁场方向是从磁体的N极出发，回到磁体的S极的，构成闭合曲线
D.磁感线上某一点的切线方向与放在该点的小磁针静止时 N 极所指的方向相反
4.如图所示为单相电子式电能表，关于该电能表的下列说法正确的是( )
A.此时的示数为13148kW·h B.允许通过的最大电流为10A
C.主要用来测量用电器的电功率
D.指示灯闪 250次表示电路消耗的电能为3.6x10⁵J
5下列图中不符合安全用电原则的是( )
A.使用试电笔时，手应接触笔后端的金属部分 B.人应远离断线后落地的高压线
C.电灯的开关应接在零线上 D.不用湿布擦拭正在工作的电灯
6如图所示， 通电螺线管周围存在磁场， M是某一磁感线上的一点， 小磁针静止在磁场中， 则M点的磁场方向及小磁针的左端极性分别是( )
A.向左 N极 B.向右 N 极

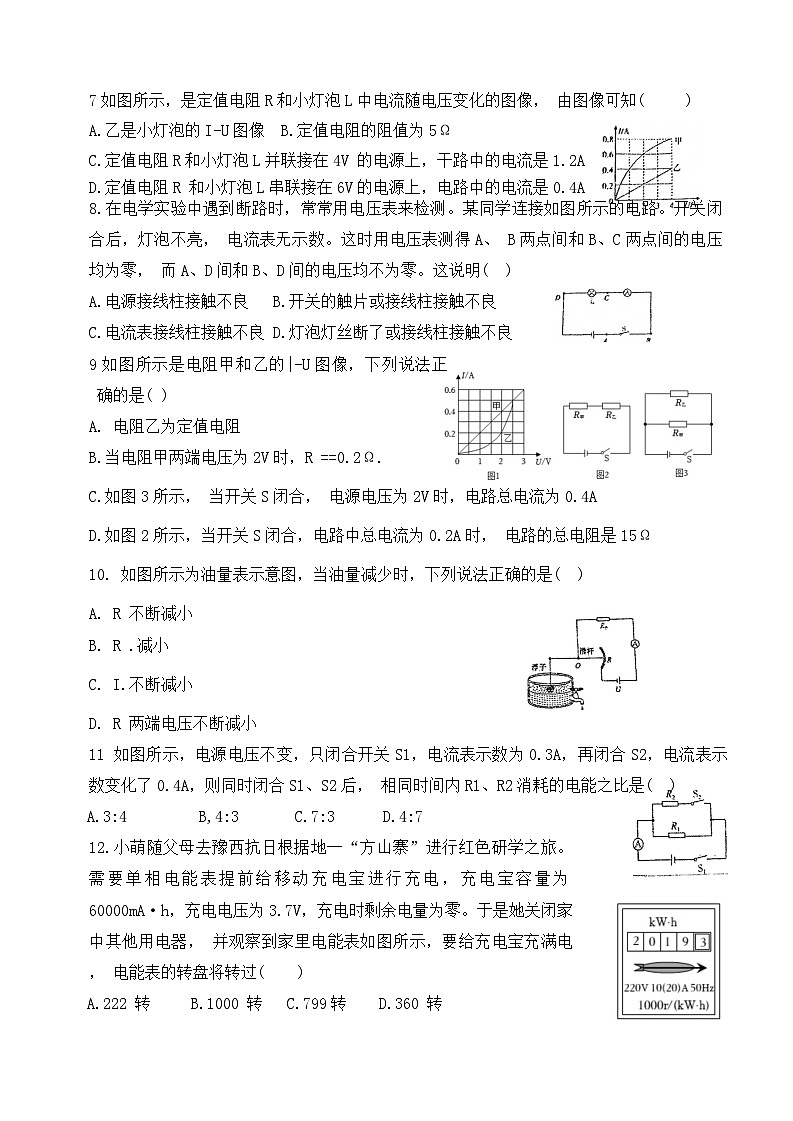

C.向左 S 极 D.向右 S 极7如图所示，是定值电阻R和小灯泡L中电流随电压变化的图像， 由图像可知( )
A.乙是小灯泡的I-U图像 B.定值电阻的阻值为5Ω
C.定值电阻R和小灯泡L并联接在4V 的电源上，干路中的电流是1.2A
D.定值电阻R 和小灯泡L串联接在6V的电源上，电路中的电流是0.4A
8.在电学实验中遇到断路时，常常用电压表来检测。某同学连接如图所示的电路。开关闭合后，灯泡不亮， 电流表无示数。这时用电压表测得A、 B两点间和B、C两点间的电压均为零， 而A、D间和B、D间的电压均不为零。这说明( )
A.电源接线柱接触不良 B.开关的触片或接线柱接触不良
C.电流表接线柱接触不良 D.灯泡灯丝断了或接线柱接触不良
9如图所示是电阻甲和乙的|-U图像，下列说法正确的是( )
A. 电阻乙为定值电阻
B.当电阻甲两端电压为2V时，R ==0.2Ω.
C.如图3所示， 当开关S闭合， 电源电压为2V时，电路总电流为0.4A
D.如图2所示，当开关S闭合，电路中总电流为0.2A时， 电路的总电阻是15Ω
10. 如图所示为油量表示意图，当油量减少时，下列说法正确的是( )
A. R 不断减小
B. R .减小
C. I.不断减小
D. R 两端电压不断减小
11 如图所示，电源电压不变，只闭合开关S1，电流表示数为0.3A，再闭合S2，电流表示数变化了0.4A，则同时闭合S1、S2后， 相同时间内R1、R2消耗的电能之比是( )
A.3:4 B,4:3 C.7:3 D.4:7
12.小萌随父母去豫西抗日根据地一“方山寨”进行红色研学之旅。需要单相电能表提前给移动充电宝进行充电，充电宝容量为60000mA·h，充电电压为3.7V，充电时剩余电量为零。于是她关闭家中其他用电器， 并观察到家里电能表如图所示，要给充电宝充满电， 电能表的转盘将转过( )

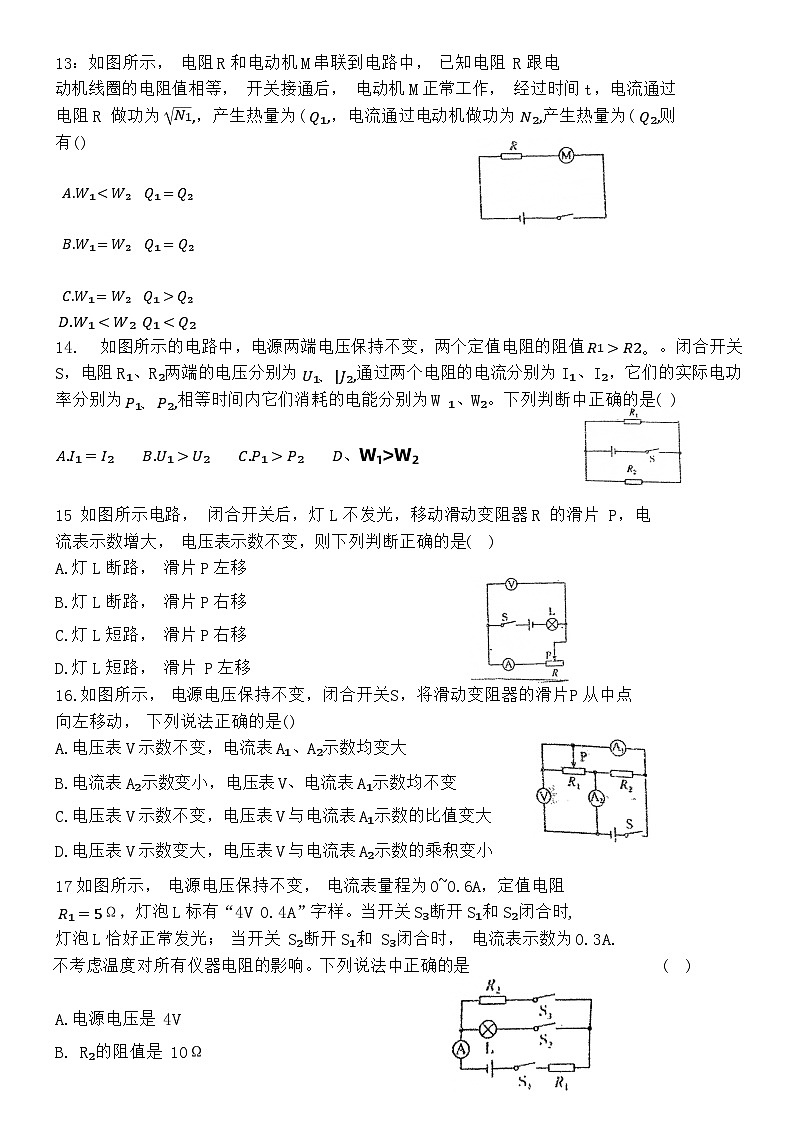

A.222 转 B.1000 转 C.799转 D.360 转13：如图所示， 电阻R和电动机M串联到电路中， 已知电阻 R跟电
动机线圈的电阻值相等， 开关接通后， 电动机M正常工作， 经过时间t，电流通过电阻R 做功为 N1,，产生热量为( Q₁,，电流通过电动机做功为 N₂,产生热量为( Q₂,则有()
A.W₁ B.W₁=W₂ Q₁=Q₂
C.W₁=W₂ Q₁>Q₂
D.W₁如图所示的电路中，电源两端电压保持不变，两个定值电阻的阻值 R1>R2。。闭合开关S，电阻R₁、R₂两端的电压分别为 U₁、|J₂,通过两个电阻的电流分别为I₁、I₂，它们的实际电功率分别为 P₁、P₂,相等时间内它们消耗的电能分别为W ₁、W₂。下列判断中正确的是( )
A.I₁=I₂ B.U₁>U₂ C.P₁>P₂ D、W1>W2
15 如图所示电路， 闭合开关后，灯L不发光，移动滑动变阻器R 的滑片 P，电流表示数增大， 电压表示数不变，则下列判断正确的是( )
A.灯L断路， 滑片P左移
B.灯L断路， 滑片P右移
C.灯L短路， 滑片P右移
D.灯L短路， 滑片 P左移
16.如图所示， 电源电压保持不变，闭合开关S，将滑动变阻器的滑片P从中点向左移动， 下列说法正确的是()
A.电压表V示数不变，电流表A₁、A₂示数均变大
B.电流表A₂示数变小，电压表V、电流表A₁示数均不变
C.电压表V示数不变，电压表V与电流表A₁示数的比值变大
D.电压表V示数变大，电压表V与电流表A₂示数的乘积变小
17如图所示， 电源电压保持不变， 电流表量程为0~0.6A，定值电阻
R₁=5Ω，灯泡L标有“4V 0.4A”字样。当开关S₃断开S₁和S₂闭合时,
灯泡L恰好正常发光； 当开关 S₂断开S₁和 S₃闭合时， 电流表示数为0.3A.
不考虑温度对所有仪器电阻的影响。下列说法中正确的是 ( )
A.电源电压是 4V
B. R₂的阻值是 10Ω
C.灯泡L的电阻值是R₂的2倍
D.当开关S₂断开S₁和S₃闭合时， 电阻R₂消耗的电功率是 1.35W18如图甲所示，电源电压保持不变， R₁=10Ω,，当闭合开关S，滑动变阻器滑片P从a端移到b端，两电表示数变化关系用图乙中线段AB表示，则电源电压的大小和滑动变阻器的最大值分别为()
A.4 V, 10 Ω
B.4V, 20Ω
C.6 V, 10Ω
D.6 V, 20Ω
19.(多选)如图所示，是某小组设计测量未知电阻 R，阻值的实验电路图。 电源两
端电压未知且不变，R₀是阻值已知的定值电阻，R 是滑动变阻器，铭牌辨认不清。实验器材均满足实验要求。在不拆改电路的前提下，能够测出 Rx阻值的电路图是( )
20(多选)下图是某家用电热器内部电路结构图，其中 R₁、R₂为加热电阻丝 R₁:R₂=1:2图中所示电阻丝的四种连接方式，可使电热器提供不同的发热功率，下列说法正确的是.( )
A.乙的连接方式，发热功率最小 B.丁的连接方式， 发热功率最大
C.甲和丙两种连接方式的发热功率之比是3：1 D.甲和丙两种连接方式的发热功率之比是2：1
21.(多选)如图所示为小雪做电学实验时的电路，已知她所用电流表的量程为.0~0.6A，电压表的量程为0~3V，电源电压为6V(保持不变)；定值电阻 R₀为10Ω，滑动变阻器的规格为“2A50Ω”。开关S闭合后，在实验操作无误的情况下(保证电路安全)，移动滑片的过程中，下列说法正确的是( )
A.电压表的最小示数为1V
B.电流表的最大示数为0.3A
C.电阻 R 两端的电压可达到4V
D.滑动变阻器允许连入的最小阻值是10Ω九年级第二阶段知识梳理(物理卷Ⅱ)
二 填空题
22.一只小灯泡正常工作的电压为 8V，正常发光时通过它的电流为0.4A，现将该小灯泡接在12V的电源上， 为使其正常发光， 应 联 个 Ω的电阻。
23.如图所示的交通信号灯， 红、黄、绿灯交替发光， 则这三盏灯的连接方式是 联， 三盏灯均标有“220V100W”字样， 则该三盏灯正常工作一天 (24h)将消耗 kW·h的电能。
24. 有甲、乙两只不同规格的灯泡，分别标有“12V6W”“6V6W”的字样，不考虑灯丝电阻的变化，若将两只灯泡并联后接在6V的电源上，则 (选填“甲”或“乙”)灯更亮；若将两只灯泡串联后接在6V的电源上，则甲、乙两灯泡的电压之比为 。
25. 如图所示是某家用电子式电能表的表盘，该电能表的标定电流是 A；若将某用电器单独接入电路正常工作3min，电能表指示灯闪烁了32次， 该用电器在上述时间内消耗的电能为 kW. h
26. 如图所示， 电源电压恒为3V，R₁的阻值为10Ω，闭S合开关后，电流表的示数为0.5A，则通过R1的电流为 A，R₂的阻值为 Ω，通电5min，电路产生的总热量为 J
27：如图所示电路中， 灯泡L标有“3V 0.6W”， 定值电阻 R阻值为10Ω，当开关S闭合时，灯泡L恰好正常发光，则此时电流 的示数为 A,通电1min灯泡L消耗的电能为 J 。
28 如图所示的电路中， L₁标有“6V3W”L₂标有“3V 3W，闭合开关后， 两灯均发光， 此时两电压表示数之比 U₁:U₂=; ； 若将两灯并联后接入3V电路中，则两灯的实际功率之比 P₁:P₂=。 (不计温度对灯丝电阻的影响)
29 如图所示, 电源电压不变, R₁=3Ω,R₂=6Ω,当开关 S₁闭合, S₂断开,乙都是电流表时， 形成 (选填“串联”或“并联”) 电路， 电流表的示数 I甲：I乙= 。 当S₁、 S₂都闭合， 甲、 乙都是电压表时，电路消耗的总功率与R2消耗功率之比 P总:P2=¯ 。
30如图所示的电路， 电源电压保持不变，R为定值电阻。
闭合开关S，调节滑动变阻器 R'，发现电流表的示数从 0.3A变为0.6A，电压表的示数改变了6V.由此可判断在这一过程中滑动变阻器连入电路的阻值 、 选填“变大”或“变小”)，定值电阻R的阻值是 Ω定值电阻R的电功率变化了 W
三 实验题
31(如图所示的是“探究焦耳定律”的实验。
(1)观察乙、丙两部分的实验装置，通过电阻R2的电流 (选填'大于"“小于"或"等于")通过电阻R3的电流， 这是在探究 对电热的影响；
(2)观察甲、丙两部分的实验装置，会发现电阻 . (选填“R1”或“R3”)产生的热量更多，由这一现象可知， (选填“电流”或“电阻”)对电热的影响更大。
32 如图所示， 甲是用“伏安法”测量未知电阻R，的实物电路图。
(1)测电阻的实验原理： ；
(2)闭合开关， 当滑片移动到某位置时， 电压表示数为2.4V，电流表示数如图乙所示，其读数为 A,则未知电阻 Rx= Ω;
(3)若实验中电压表损坏，利用原有的其他器材也能测出未知电阻R，的阻值，实验电路如图丙所示(滑动变阻器最大阻值为R， 电源电压未知且不变)， 请将下列相关实验步骤补充完整：
①闭合开关S，将滑动变阻器的滑片 P移到a端，记录电流表示数为I₁；②闭合开关S，将滑动变阻器的滑片 P移到 ， 记录电流表示数为I2
③写出待测电阻的表达式，Rx= 用已知量和测量量符号表示)。
33.在测量小灯泡电功率的实验中，已知小灯泡额定电压U=2.5V,，电源电压保持不变
(1)用笔画线代替导线把甲图电路连接完整(滑动变阻器向左移动小灯泡变亮)。
(2)调节滑动变阻器，使小灯泡正常发光，则可根据此时电流表示数(如图乙)计算出小灯泡的额定功率是 W.
(3)如果没有电压表，用如图丙所示电路也可测小灯泡的额定功率，其中定值电阻的阻值为 R，先断开开关S₂，闭合开关S、S₁，调节滑动变阻器的滑片，使电流表的示数为U额/R0； 再保持滑动变阻器滑片的位置不变， 只断开开关 、 闭合其他开关， 读出电流表示数为I，小灯泡额定功率的表达式为 P额=¯(用R₀、U额、I的代数式表示)。
四 计算题
标有“6V 3.6W”字样的小灯泡和其他的电学元件连成电路，如图甲所示，当只闭合开关 S₁时,滑动变阻器滑片P从最右端向左滑动的过程中记录下电压表示数 U₁和电流表示数I，并绘制出对应的U1-I图像(如图乙所示)，且当滑片滑至最左端时小灯泡正常发光。已知定值电阻R₀=12Ω,求:
(1)电源电压 U;
(2)小灯泡正常发光时的电阻 R₁
(3)当 S₁、S₂、S₃均闭合，且滑动变阻器滑片处于中点位置时，整个电路消耗的电功率P。
2023-2024年九中第二次月考物理答案
选择题
1-5、BACDC 6-10、BCDDC 11-15、AAADD 16-18、CDD
19 、ABD 20、ABD 21、ABD
填空题
串 ；10
并 ；2.4
乙 ；4：1
10 ；0.02
0.3 ；6 ；720
0.5 ；36
5：1 ；1：4
并联 ；3：1 ；3：2
变小 ；20 ；5.4
实验题
（1）大于 ；电流 （2）R1 ；电流
32、（1）R=UI （2）0.24 ；1 （3）②b ③I2R0I1−I2
33（1）如图 （2）0.7 （3）S1 ；U额（I−U额R0）
计算题
34、
