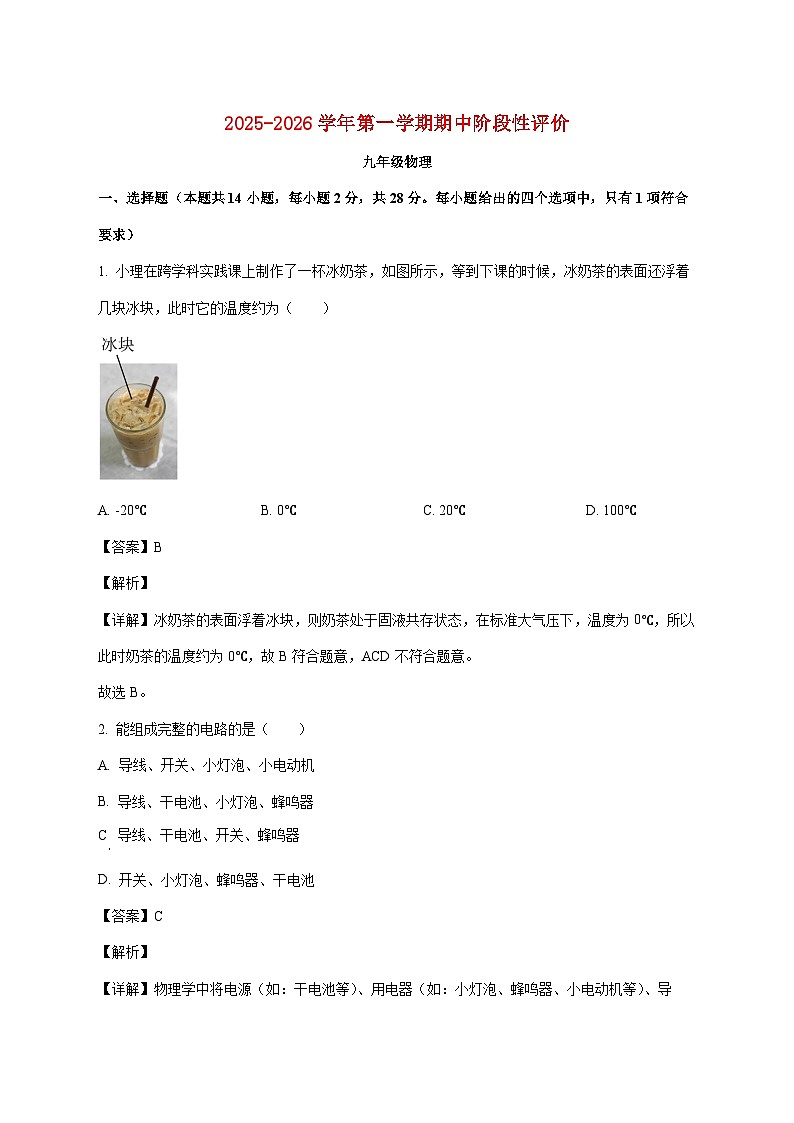

福建省漳州市龙海一中2025-2026学年九年级上学期期中物理试题（附答案）

这是一份福建省漳州市龙海一中2025-2026学年九年级上学期期中物理试题（附答案），共27页。试卷主要包含了选择题，填空题，作图题，简答题，实验探究题，计算题等内容，欢迎下载使用。
一、选择题（本题共14小题，每小题2分，共28分。每小题给出的四个选项中，只有1项符合要求）
1. 小理在跨学科实践课上制作了一杯冰奶茶，如图所示，等到下课的时候，冰奶茶的表面还浮着几块冰块，此时它的温度约为（ ）
A. -20℃B. 0℃C. 20℃D. 100℃
【答案】B
【解析】
【详解】冰奶茶的表面浮着冰块，则奶茶处于固液共存状态，在标准大气压下，温度为0℃，所以此时奶茶的温度约为0℃，故B符合题意，ACD不符合题意。
故选B。
2. 能组成完整的电路的是（ ）
A. 导线、开关、小灯泡、小电动机
B. 导线、干电池、小灯泡、蜂鸣器
C 导线、干电池、开关、蜂鸣器
D. 开关、小灯泡、蜂鸣器、干电池
【答案】C
【解析】
【详解】物理学中将电源（如：干电池等）、用电器（如：小灯泡、蜂鸣器、小电动机等）、导线、开关组成的电流可以流过的路径叫做电路，故C符合题意，ABD不符合题意。
故选C。

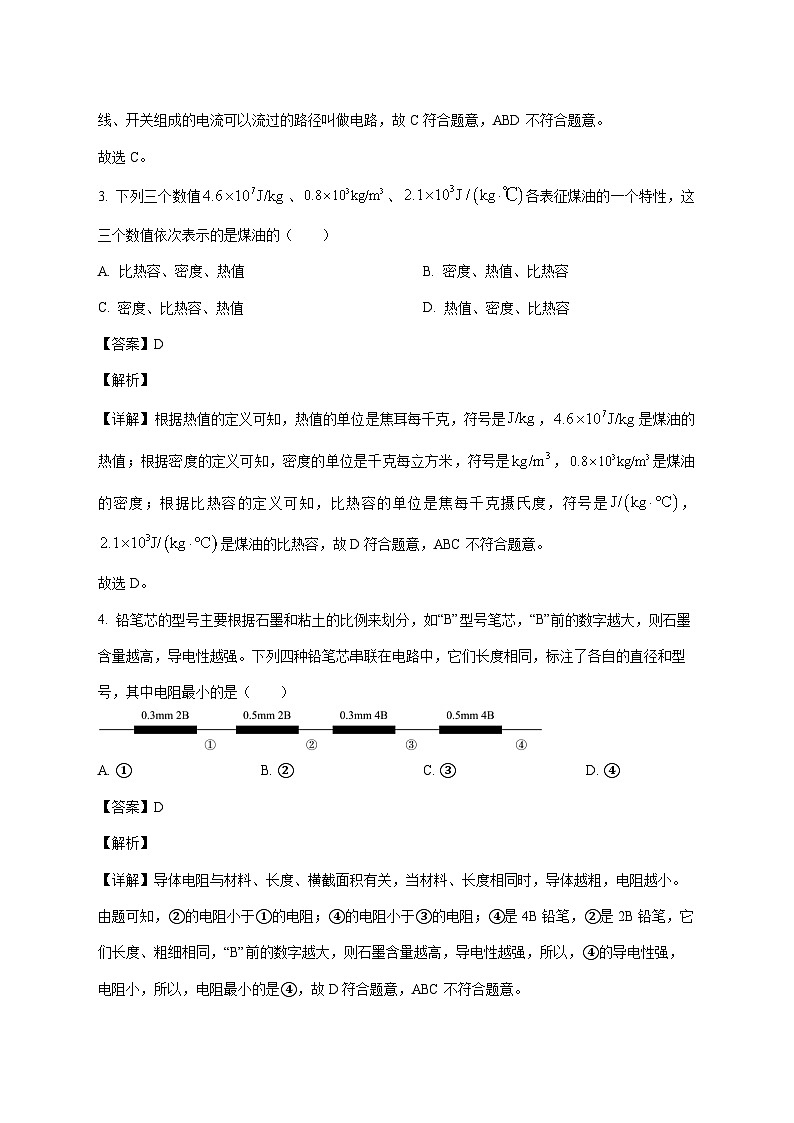

3. 下列三个数值、、各表征煤油的一个特性，这三个数值依次表示的是煤油的（ ）
A. 比热容、密度、热值B. 密度、热值、比热容
C. 密度、比热容、热值D. 热值、密度、比热容
【答案】D
【解析】
【详解】根据热值的定义可知，热值的单位是焦耳每千克，符号是，是煤油的热值；根据密度的定义可知，密度的单位是千克每立方米，符号是，是煤油的密度；根据比热容的定义可知，比热容的单位是焦每千克摄氏度，符号是，是煤油的比热容，故D符合题意，ABC不符合题意。
故选D。
4. 铅笔芯的型号主要根据石墨和粘土的比例来划分，如“B”型号笔芯，“B”前的数字越大，则石墨含量越高，导电性越强。下列四种铅笔芯串联在电路中，它们长度相同，标注了各自的直径和型号，其中电阻最小的是（ ）
A. ①B. ②C. ③D. ④
【答案】D
【解析】
【详解】导体电阻与材料、长度、横截面积有关，当材料、长度相同时，导体越粗，电阻越小。由题可知，②的电阻小于①的电阻；④的电阻小于③的电阻；④是4B铅笔，②是2B铅笔，它们长度、粗细相同，“B”前的数字越大，则石墨含量越高，导电性越强，所以，④的导电性强，电阻小，所以，电阻最小的是④，故D符合题意，ABC不符合题意。
故选 D。

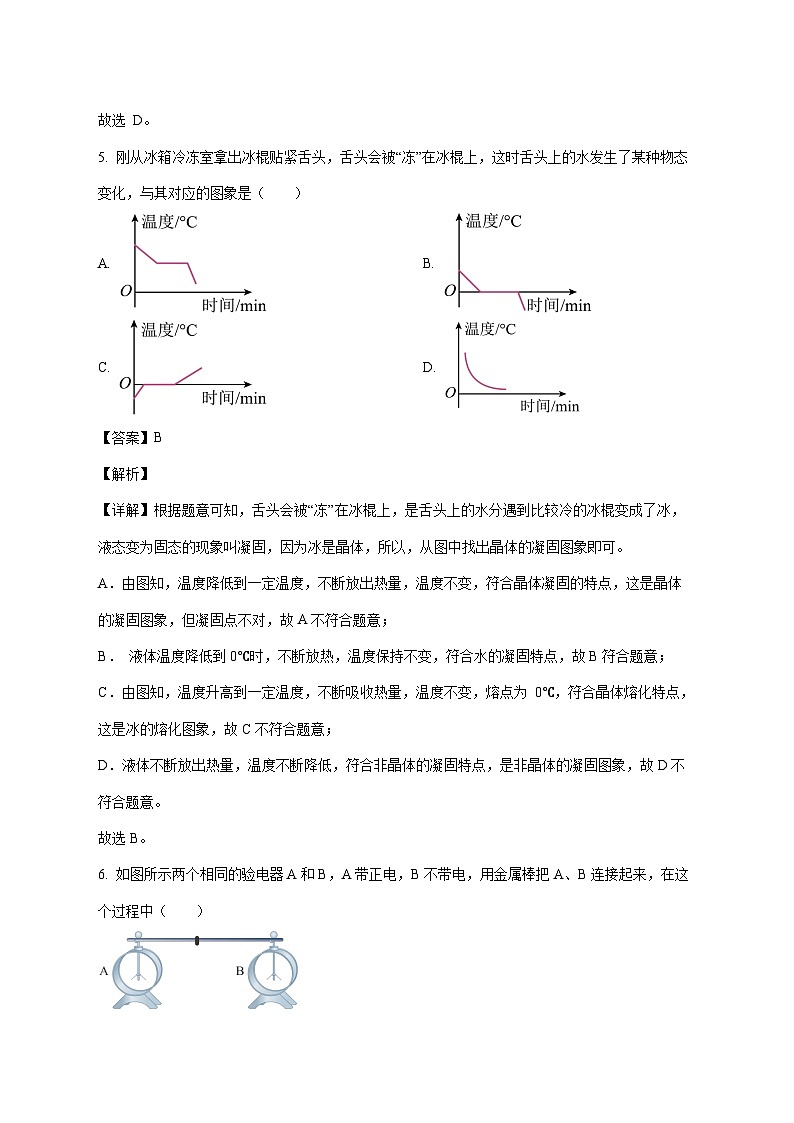

5. 刚从冰箱冷冻室拿出冰棍贴紧舌头，舌头会被“冻”在冰棍上，这时舌头上的水发生了某种物态变化，与其对应的图象是（ ）
A. B.
C. D.
【答案】B
【解析】
【详解】根据题意可知，舌头会被“冻”在冰棍上，是舌头上的水分遇到比较冷的冰棍变成了冰，液态变为固态的现象叫凝固，因为冰是晶体，所以，从图中找出晶体的凝固图象即可。
A．由图知，温度降低到一定温度，不断放出热量，温度不变，符合晶体凝固的特点，这是晶体的凝固图象，但凝固点不对，故A不符合题意；
B． 液体温度降低到0℃时，不断放热，温度保持不变，符合水的凝固特点，故B符合题意；
C．由图知，温度升高到一定温度，不断吸收热量，温度不变，熔点为 0℃，符合晶体熔化特点，这是冰的熔化图象，故C不符合题意；
D．液体不断放出热量，温度不断降低，符合非晶体的凝固特点，是非晶体的凝固图象，故D不符合题意。
故选B。
6. 如图所示两个相同的验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来，在这个过程中（ ）
A. 电子从A流向B，B带正电荷
B. A中正电荷通过棒流向B，B带负电荷
C. 电流从A流向B，B张角增大
D. 棒中有持续电流从B流向A，使A张角先减小，后增大
【答案】C
【解析】
【详解】AB．A带正电，B不带电，用金属棒把A和B连接起来，B上的自由电子会转移到A上，B因失去部分电子带正电荷，故AB不符合题意；
C．电流方向与负电荷定向移动的方向相反，B上的自由电子会转移到A上，电流从A流向B，B张角增大，故C符合题意；
D．由C选项可知，电流从A流向B，当A和B的电荷平衡后，电子不再移动，不会产生持续电流，且A得到电子后正电荷减少，张角应减小，故D不符合题意。
故选C。
7. 纸的着火点大约是183℃，酒精灯的火焰温度约400～500℃，小明在老师的指导下，做了一个有趣的实验：用纸做的锅装上适量水，放在酒精灯火焰上烧，水烧开了，而纸锅不会燃烧；下列有关这个实验的说法正确的是（ ）
A. 做纸锅用的纸最好用粗糙的厚纸
B. 纸锅不会燃烧是因为火焰温度低于纸的着火点
C. 纸锅不会燃烧是因为水沸腾后温度不再升高
D. 纸锅里的水在未加热之前，不会发生汽化现象
【答案】C
【解析】
【详解】A．做纸锅用的纸最好用光滑的厚纸，是因为光滑的纸不易渗水，厚纸盛水不容易破碎，故A错误；
B．若纸锅中无水，火焰会将纸锅点燃，因此火焰的温度高于纸的着火点，故B错误；
C．在一标准大气压下，水的沸点是100℃，当水的温度达到100℃时，吸热沸腾，温度不再升高，纸锅受水的影响，纸锅的温度不会超过100℃，没有达到纸的着火点，所以纸锅不会燃烧，故C正确；
D．汽化分为蒸发和沸腾两种方式，沸腾时需要达到沸点，蒸发是在任何温度下都会发生的汽化现象，纸锅里的水在未加热之前，会蒸发，因此会发生汽化现象，故D错误。
故选C。
8. 如图甲所示，小丽在透明塑料板下放了一张爱心的图案，用丝绸裹住手指，照着图案用力摩擦塑料板后，均匀撒上木屑，竖起塑料板轻敲，板上就留下了一颗由木屑组成的爱心，如图乙所示，这个过程模拟了静电复印。下列说法正确的是（ ）
A. 塑料板是导体
B. 摩擦过程中创造了电荷
C. 摩擦后的塑料板和丝绸带上了同种电荷
D. 木屑留在塑料板上是由于带电体吸引轻小物体
【答案】D
【解析】
【详解】A．导体的特点是内部有大量自由电荷，能轻松导电，如金属、人体；而塑料板内部几乎没有自由电荷，电荷难以移动，属于绝缘体，故A错误；
BC．摩擦起电的实质是电荷发生转移。丝绸和塑料板摩擦时，电子从一个物体转移到另一个物体上，得到电子的物体带负电，失去电子的物体带正电，导致两者分别带上等量的异种电荷，并非创造了电荷。故BC错误；
D．摩擦后的塑料板带有静电成为带电体，而木屑属于“轻小物体”。由于带电体具有吸引轻小物体的性质，塑料板会将撒在表面的木屑吸附住。竖起塑料板轻敲时，不受静电吸引的木屑会掉落，受吸引的木屑则留在板上，最终形成爱心图案，故D正确。
故选D
9. 关于柴油机四个冲程的描述正确的是（ ）
A. 吸气冲程中吸入汽缸的是空气
B. 做功冲程是依靠飞轮的惯性完成的
C. 压缩冲程中机械能转化为柴油和空气混合物的内能
D. 排气冲程中，废气带走了燃料释放的能量的极少部分
【答案】A
【解析】
【详解】A．柴油机在吸气冲程中，吸入汽缸的是空气，故A正确；
B．柴油机在做功冲程中，燃气对活塞做功，内能转化为机械能，对外提供动力，故B错误；
C．柴油机在压缩冲程中，机械能转化为空气的内能，故C错误；
D．柴油机在排气冲程中，废气带走了燃料释放的能量的大部分，故D错误。
故选A。
10. 如图所示，是中国国家博物馆原始社会厅中展示的一种取火器，它以牛角作外套筒，木制推杆，杆前端粘附艾绒，取火时，一手握住套筒，一手猛推杆入筒，随即将杆拔出，艾绒即燃，它的尺寸如图。下列说法中正确的是（ ）
A. 取火时内能转化为机械能B. 取火时是通过做功增加筒内空气的内能
C. 取火时是通过热传递增加筒内空气的内能D. 取火的原理与汽油机的做功冲程相同
【答案】B
【解析】
【详解】A．取火时，推杆对筒内的空气做功，将推杆的机械能转化为空气的内能，故A错误；
B．猛推推杆时，推杆对筒内空气做功，使其体积减小、温度升高，内能增加，故B正确；
C．取火时主要依靠对空气做功使其内能增大，并非靠热传递来升高温度，故C错误；
D．汽油机的做功冲程是燃料燃烧产生的高温高压气体推动活塞对外做功，将内能转化成机械能，取火的原理与汽油机的做功冲程不相同，故D错误。
故选B。
11. 如图所示的是烧锅炉的工人在用煤铲向炉膛送煤时的场景，为了提高锅炉的效率，工人提出了以下方法，其中最有效的是（ ）
A. 把大的煤块送进炉膛，并加大送风量
B. 把煤粉送进炉膛，并加大送风量
C. 把大的煤块送进炉膛，并减小送风量
D. 把煤粉送进炉膛，并减小送风量
【答案】B
【解析】
【详解】提高锅炉效率的方法是让燃料充分燃烧。把煤粉送进炉膛，能增大煤与氧气的接触面积；加大送风量，能提供充足的氧气，这样都有利于煤的充分燃烧，从而提高锅炉的效率。
A．大的煤块与氧气接触面积小，不利于充分燃烧，故A不符合题意；
B．把煤粉送进炉膛，增大接触面积，加大送风量，提供充足氧气，有利于充分燃烧，故B符合题意；
C．大的煤块不利于充分燃烧，减小送风量，氧气不足，也不利于充分燃烧，故C不符合题意；
D．减小送风量，氧气不足，不利于充分燃烧，故D不符合题意。
故选B。
12. 智能扫地机能自动清扫房间地板，给人们生活带来方便。当手动闭合开关，或对它说“开始清扫”（闭合开关），电动机都会工作，扫地机进入清扫模式；若在清扫过程出现意外，开关自动闭合，电铃工作。图中的电路图符合上述设计要求的是（ ）
A. B.
C. D.
【答案】C
【解析】
【详解】根据题意可知，当手动闭合开关S1，或者对它说“开始清扫”（闭合开关S2）时，电动机都会工作，扫地机进入清扫模式，这说明两个开关互不影响，是并联的，然后与电动机串联；若在清扫过程出现意外，开关S3自动闭合，电铃工作，这说明电铃是开关S3控制的，并且电铃与电动机互不影响，是并联的，故C符合题意，ABD不符合题意。
故选C。
13. 如图所示，甲为可调亮度台灯，乙为电位器的结构图，A、B、C为电位器的三个接线柱，转动滑片可调节灯泡亮度。下列分析错误的是（ ）
A. 将A、C接入电路，顺时针旋转滑片，灯泡变亮
B. 将A、B接入电路，逆时针旋转滑片，灯泡变亮
C. 将B、C接入电路，顺时针旋转滑片，灯泡变亮
D. 该电位器通过改变接入电路中电阻丝的长度来改变灯泡亮度
【答案】A
【解析】
【详解】A．将A、C接入电路，即将整个电阻丝接入电路，滑片无论处于什么位置，电阻丝接入电路的电阻不变，所以顺时针旋转滑片，灯泡亮度不变，故A错误，A符合题意；
B．将A、B接入电路，逆时针旋转滑片，电阻丝接入电路的电阻变小，电路中电流变大，灯泡变亮，故B正确，B不符合题意；
C．将B、C接入电路，顺时针旋转滑片，电阻丝接入电路的电阻变小，电路中电流变大，灯泡变亮，故C正确，C不符合题意；
D．将A、B或B、C接入电路，旋转滑片改变电阻丝接入电路中的长度，实现改变电阻丝接入电路中的电阻，改变电路中的电流，从而实现改变灯泡亮度，该电位器通过改变接入电路中电阻丝的长度来改变灯泡亮度，故D正确，D不符合题意。
故选A。
14. “1分钟跳绳”是深圳体育中考的选考科目。某科技小组设计了一种记录跳绳次数的自动计数器，其简化电路如图甲所示。R1是一种光敏元件，每当绳子挡住了射向R1的红外线时，R1的电阻会变大，自动计数器会计数一次，信号处理系统能记录AB间每一时刻的电压。若已知电源电压为12V，某一时段AB间的电压随时间变化的图象如图乙所示，则下列说法正确的是（ ）
A. 绳子挡住了射向R1的红外线时，AB间电压与R2的比值将会变大
B. 绳子挡住了射向R1的红外线时，R1的阻值会变为原来的5倍
C. 绳子没有挡住射向R1的红外线时，R1两端电压是R2两端电压的3倍
D. R1两端电压为2V时，跳绳自动计数器会计数一次
【答案】B
【解析】
【详解】A．由图甲可知，R1与R2串联，当绳子挡住射向R1的红外线时，R1电阻变大，根据串联电路的分压原理，AB间电压即R2两端电压将变小，而R2阻值不变，故AB间电压与R2的比值将会变小，故A错误；
BC．当绳子没有挡住射向R1的红外线时，R1的电阻较小，R2两端电压较大，如图此时，此时
则。
由，可得。
当绳子挡住射向R1的红外线时，R1的电阻较大，R2两端电压较小，如图此时，此时
又因为，即，所以。
因为，所以，故B正确，C错误；
D．因为每当绳子挡住了射向R1的红外线时，R1的电阻会变大，根据串联电路分压原理，R1两端电压变大，R2两端电压变小，由图乙可知，R2两端电压为2V时，即AB间电压为2V时，此时R1两端电压为
说明绳子挡住了射向R1的红外线，跳绳自动计数器会计数一次，而不是R1两端电压为2V时计数，故D错误。
故选B。
二、填空题（本题共6小题，每空1分，共12分）
15. 如图，泡沫球A、B、C、D用绝缘的细线悬挂，D带负电，泡沫球A、B、C一定带电的是___________。图中能反映验电器工作原理的图为___________图（选填：“乙”或“丙”）。
【答案】 ①. B、C ②. 乙
【解析】
【详解】[1]如图乙，B、C相互排斥，所以B、C一定带电，且带同种电荷。D带负电，丙图中，C、D相互吸引，由异种电荷相互吸引可知，C带正电，则B也带正电。由甲可知，A、B相互吸引，所以A带负电或者不带电。故泡沫球A、B、C一定带电的是B、C。
[2]验电器工作原理是同种电荷相互排斥，而乙图中B、C带同种电荷而相互排斥，所以能反映验电器工作原理的图为乙图。
16. 如图，“月港纱雾”是难得一见的美丽景色，江面上环绕的雾是由水蒸气________（填写物态变化名称）形成的，在这个过程中水蒸气会________（选填“吸收”或“放出”）热量。
【答案】 ①. 液化 ②. 放出
【解析】
【详解】[1][2]江面上环绕的雾是由水蒸气遇冷放热液化形成的水珠。
17. 泡温泉时感觉身体会发热，这是通过_____的方式改变了身体的内能．烈日下，小兵去游泳池游泳，他感觉到游泳池边的水泥地面很烫脚，但游泳池里的水却很凉，这是因为水的__________较大的缘故．
【答案】 ①. 热传递 ②. 比热容
【解析】
【详解】泡温泉时感觉身体会发热，是身体吸收了热量，所以这是通过热传递的方式改变了身体的内能．
烈日下，小兵去游泳池游泳，他感觉到游泳池边的水泥地面很烫脚，但游泳池里的水却很凉，这是因为水的比热容较大，吸收相等的热量时，温度升高的低．
点睛：水的比热容较大，注意了解其在生产、生活中的应用，如作为热机的冷却物质，作为北方冬季的取暖物质，解释海陆性质的不同等．
18. 小明参加一次长跑，身体消耗的能量为6.6×106J，这些能量相当于完全燃烧0.55kg的干木柴才能得到，则干木柴的热值为______________J/ kg，如果用掉一半后，干木柴的热值将________（选填“变大”“变小”或“不变”） 。
【答案】 ①. ②. 不变
【解析】
【详解】[1]干木柴的热值为
[2]热值是燃料的特性，其大小只与燃料的种类有关，而与燃料的质量无关，用掉一半后，干木柴的热值不变。
19. 人接触汽车有时会被“电”一下，这是因为汽车行驶时与空气摩擦发生了___________现象。手拿如图所示的静电消除器接触汽车，消除器中的LED灯发光，若瞬间电流方向是由消除器流向汽车，则汽车带的是___________电荷。

【答案】 ①. 摩擦起电 ②. 负
【解析】
【详解】[1]汽车行驶过程中，汽车与空气摩擦发生摩擦起电现象而带电，所以人接触汽车有时会被“电”下。
[2]手拿如图所示的静电消除器接触汽车，会发生电子的定向移动，形成电流。若瞬间电流方向是由消除器流向汽车，负电荷定向移动的方向和电流的方向相反，说明电子是从汽车转移到消除器，则汽车带的是负电荷。
20. 如图是一款可充电电动橡皮擦。充电时，指示灯亮，橡皮擦的电池相当于_________（填“电源”或“用电器”）；工作时，指示灯不亮，电动机带动橡皮振动，擦除纸上字迹，这说明指示灯与电动机是____________联的。
【答案】 ①. 用电器 ②. 并
【解析】
【详解】[1]给橡皮擦充电时，是把电能转化为化学能，这时橡皮擦的电池相当于用电器。
[2]工作时，指示灯不亮，电动机正常工作，这说明指示灯与电动机是并联的，不会是串联，否则指示灯会亮。
三、作图题（本题共2小题，每小题2分，共4分）
21. 如图把接近烧开的热水倒入甲杯中，把刚从冰箱里拿出的冷水倒入乙杯中，都会在杯壁产生水珠，请你分别在甲乙两杯上画出水珠的大致位置（水珠用圆圈表示，每图只画2~4滴水珠）。
【答案】
【解析】
【详解】甲杯中装的是热水，杯内温度高，杯内的水蒸气遇冷液化成小水珠附着在玻璃的内表面；
乙杯中放的是冰水，杯外温度较高的水蒸气遇冷液化成小水珠附着在玻璃的外表面，如图所示：
22. 请用直线表示指针，分别在两个表盘指出0.8A和11V。
【答案】
【解析】
【详解】电流表选择的是量程，每小格是，在第8格上；电压表选择的是量程，每小格是，在第22格上，指针位置如图所示：
四、简答题（本大题共1小题，共4分）
23. 围炉煮茶是一种传统的文化活动。如图所示，煮茶时，可以发现茶壶盖会不断跳动，同时看到茶壶嘴附近出现“白气”。请用所学的物理知识回答以下问题：
（1）煮茶时，为什么茶壶盖会不断跳动？
（2）茶壶口附近的“白气”是怎样形成的？
【答案】（1）见解析 （2）见解析
【解析】
【小问1详解】
煮茶时，持续沸腾产生大量的水蒸气，对外做功，水蒸气的内能转化为壶盖的机械能，壶盖跳动。
【小问2详解】
壶口喷出的水蒸气遇到周围冷的空气放热液化成小水珠，形成“白气”。
五、实验探究题（本大题共5小题，每空1分，共30分）
24. 如图所示是利用水浴法加热探究冰的熔化规律和研究碘的升华现象的两个实验。

（1）图甲探究冰的熔化实验，用水浴法除了让冰受热均匀，还有个好处就是冰的温度上升速度________（填“较快”或“较慢”），便于及时记录各个时刻的温度；
（2）实验中某时刻温度计的示数如图乙所示，其示数是________℃；
（3）图丙是冰熔化时温度随时间变化的图像，由图像可知：冰是________（填“晶体”或“非晶体”），第5min时该物质的状态为________态；
（4）图丁是碘升华的实验，用水浴法加热的主要原因是________（填字母）。（已知标准大气压下，碘的熔点是113.5℃，碘的沸点是184.4℃，水的沸点是100℃）
A．使碘受热均匀
B．水的沸点低于碘的熔点，确保碘不会熔化
C．使实验中产生更多的碘蒸气
D．水的沸点低于碘的沸点，确保碘不会液化
【答案】 ①. 较慢 ②. -4 ③. 晶体 ④. 固液共存 ⑤. B
【解析】
【详解】（1）[1]冰的熔点较低，用水浴法除了让冰受热均匀，水的温度低于火焰的温度，可以使冰的温度上升速度较慢，便于及时记录各个时刻的温度。
（2）[2]温度计分度值为1℃，液柱在0℃以下，其示数是-4℃。
（3）[3][4]图丙是冰熔化时温度随时间变化的图像，在2~6min时间内，冰吸热，温度保持不变，故冰是晶体，第5min时该物质处于熔化过程中，其状态为固液共存态。
（4）[5]碘的熔点是113.5℃，酒精火焰的温度大约为500℃左右，直接在火焰上加热，由于火焰的温度高于碘的熔点，碘会吸热熔化，水的沸点是100℃低于碘的熔点，碘吸热但达不到熔点，不能熔化，只能发生升华。故ACD不符合题意，B符合题意。
故选B。
25. 小明探究并联电路中电流的关系，设计的电路如图甲所示：
（1）连接电路时，开关应处于______状态。
（2）闭合开关前，电流表的指针如图乙所示，接下来小明应该______。
（3）实验过程中小明连接了如图丙所示的电路，闭合开关后，观察到灯______选填“发光”或“不发光”；通过分析电路连接情况，该电路存在的问题是______。
（4）改正错误后，将电流表分别接入图甲电路中的A、B、C处，测出电流如下表所示。分析数据，小明得出结论：在并联电路中，干路电流等于______；同组的小红同学认为实验有不足之处，不足的是______，改进方法是______。
【答案】（1）断开 （2）对电流表调零
（3） ①. 不发光 ②. 灯短路
（4） ①. 各支路电流之和 ②. 见解析 ③. 更换不同规格的灯泡多次实验
【解析】
【小问1详解】
连接电路时，为保护电路，开关应处于断开状态。
【小问2详解】
闭合开关前，电流表的指针如图乙所示，指针没有正对零刻度线，接下来小明应该对电流表调零。
【小问3详解】
[1][2]实验过程中小明连接了如图丙所示的电路，闭合开关后，观察到灯不发光，分析电路连接情况，该电路存在的问题是灯短路，电流不流经。
【小问4详解】
[1]分析数据发现，小明得出结论：在并联电路中，干路电流等于 各支路电流之和。
[2][3]根据实验数据可知，只测量了一次电路中支路和干路的电流，就总结了结论，同组的小红同学认为实验有不足之处，因此不足的是只有一组数据就得出结论，具有偶然性。改进方法是更换不同规格的灯泡多次实验，使实验更具普遍性，避免实验次数太少造成的偶然性。
26. 如图甲，小明用传感器比较不同物质的比热容：他用铁夹将温度传感器及分别盛有甲、乙两种液体的两个试管固定在铁架台上，温度传感器的探头部分要与试管内的液体良好接触，两只温度传感器通过数据采集线与计算机相连。打开红外加热器开关对盛有液体的试管进行加热，在计算机上可以得到相应的温度-时间实验图线。
（1）实验前，除让两个试管内的液体初温相同外，还必须控制它们的______相同；
（2）实验时，对两种物质加热相同的时间，通过比较______来比较它们的吸热本领；
（3）某次实验中，在计算机上得到的温度-时间实验图线如图乙所示。分析图像可知，______（选填“甲”或“乙”）液体的吸热本领强；
（4）若乙液体是水，则甲液体的比热容是______；
（5）请列举一个生活中利用水的比热容较大的事例：______。
【答案】（1）质量 （2）升高的温度
（3）乙 （4）
（5）冬天暖气设备用水循环供暖
【解析】
【小问1详解】
实验前，除让两个试管内的液体初温相同外，根据比较不同物质吸热能力的方法，还必须控制它们的质量相同。
【小问2详解】
实验时，对两种物质加热相同的时间，吸热相同，通过比较升高的温度来比较它们的吸热本领。
【小问3详解】
根据温度-时间实验图线知，升高，甲、乙加热时间分别为和，乙液体吸收的热量多，说明乙液体的吸热本领强。
【小问4详解】
由（3）知，升高甲、乙吸热之比
若乙液体是水，根据可知，在质量和升高的温度相同的情况下，吸热与比热容成正比，则甲液体的比热容是
【小问5详解】
根据，在质量和降低的温度相同时，水的比热容大，水放热多，故冬天暖气设备用水循环供暖。
27. 小明用如下图甲所示的电路探究“影响电阻大小的因素”，图乙是备用的几种导体（A、B、C、D代表导体，s代表导体的横截面积），请你回答以下问题：
（1）实验中通过观察______比较电阻丝电阻的大小；
（2）将编号为A、B的电阻丝分别接入电路进行实验，发现接B导线时，灯泡明显变暗，可得出结论：导体的电阻大小与导体的______有关；
（3）将编号为______的电阻丝分别接入电路进行实验，可探究导体的电阻大小与横截面积的关系：
（4）分别将编号为B、D的电阻丝接入电路进行实验，其得到的实验结论被实际应用到了______的工作原理中（填序号）；
A. 电压表B. 电流表C. 滑动变阻器
（5）实验过程中某小组同学更换电阻丝后发现小灯泡亮度变化不明显，可串联接入______完成实验。
（6）完成上述实验后，小明进一步进行了如图丙所示的实验，他把M、N与废日光灯管中的钨丝连接，闭合开关S后，用酒精灯给钨丝加热，可以观察到电流表示数变小，这是因为____________。
【答案】（1）小灯泡的亮暗程度 （2）材料 （3）B、C
（4）C （5）电流表
（6）温度升高，钨丝的电阻变大
【解析】
【小问1详解】
在图甲中M、N之间接入不同导体时，接入导体的电阻越大，电路中的电流越小，小灯泡亮度越暗，所以可通过小灯泡的亮暗程度来判断导体的电阻大小。
【小问2详解】
由题可知，编号为A、B的电阻丝长度和横截面积相同，导体的材料不同，现发现接B 电阻丝时，灯泡明显变暗，可得出结论：导体的电阻大小与导体的材料有关。
【小问3详解】
研究导体的电阻大小与导体的横截面积的关系，要控制导体的长度和材料相同，故分别将编号为B、C的电阻丝接入图甲电路进行实验。
【小问4详解】
B、D电阻丝横截面积和材料相同，而长度不同，分别将编号为B、D的电阻丝接入图甲电路进行实验，电阻丝越长，灯越暗，可知电阻丝电阻越大，即在横截面积和材料相同时，电阻丝越长，电阻丝电阻越大，得到的实验结论被实际应用到滑动变阻器的工作原理中，故AB不符合题意，C符合题意。
故选C。
【小问5详解】
电流表可测量电路的电流大小，实验过程中小明更换电阻丝后，发现小灯泡亮度变化不明显，可在电路中串联接入电流表来增强实验效果，完成实验。
【小问6详解】
把M、N与废日光灯管中的钨丝连接，闭合开关S后，用酒精灯给钨丝加热，可以观察到电流表示数变小，可知电路的电阻变大了，这表明：温度升高，钨丝的电阻变大。
28. 从从和容容利用实验器材进行“探究电流与电压、电阻关系”的实验，电源电压为4.5V，5Ω、10Ω、15Ω、20Ω、25Ω五个定值电阻，滑动变阻器，一个开关和若干导线等器材，设计了如图甲所示的实验电路：
（1）从从同学根据图甲连接的实物电路如图乙所示，其中一根导线连接是错误的，请在图乙中将这根线打上“×”，并补画出正确的连线_________；
（2）从从顺利进行实验，她将测得的数据绘制成I－U图像，如图丙a所示，则选择的定值电阻阻值为_______Ω。分析图像得到实验结论：电阻一定，电流与电压成________比；
（3）容容也完成了该实验并绘制出了I－U图像，如图丙b所示，则她出现这个问题可能是因为_______；
（4）从从用原器材继续探究电流与电阻的关系，部分实验数据如表格所示，可知：保持不同电阻R两端的电压为_______V；某次电流表示数如图丁，此时定值电阻阻值为_______Ω；
（5）想要顺利完成表格中的实验数据，需要一个最大阻值至少为_______Ω的滑动变阻器；当某次实验的定值电阻被15Ω的电阻替换时，未调节滑动变阻器就直接闭合开关，此时电流表示数为0.18A，被替换的定值电阻为________Ω。
【答案】（1） （2） ①. 15 ②. 正
（3）电压表并联在滑动变阻器两端
（4） ①. 3 ②. 10
（5） ①. 10 ②. 20
【解析】
【小问1详解】
原电路图中，电压表、电流表和电阻R被短路；在“探究电流与电压、电阻关系”的实验中，电压表应与定值电阻并联，电流表应与定值电阻串联，且电流表选小量程0~0.6A，如下图所示：
【小问2详解】
[1]由图丙a可知，当定值电阻两端电压为3V时，通过定值电阻的电流为0.2A，则定值电阻的阻值为
[2]由图丙a可知，图线为一条过原点的斜线，故可以得出结论：当电阻一定时，通过导体的电流与导体两端的电压成正比。
【小问3详解】
滑动变阻器与电阻串联，当电路中电流变大时，定值电阻两端的电压也变大，由串联电路的电压特点可知变阻器两端的电压变小，其变化趋势符合图线b的变化趋势，所以错误的原因可能是电压表并联在滑动变阻器的两端。
【小问4详解】
[1][2]根据表格第四组数据可知
即保持不同电阻R两端的电压为3V；如图丁，电流表量程为0~0.6A，分度值为0.02A，电流表的示数为0.3A，此时定值电阻阻值为
【小问5详解】
[1]实验中使用的定值电阻阻值最大为20Ω，定值电阻两端的电压始终保持，根据串联电路电压的规律，滑动变阻器分得的电压
滑动变阻器分得的电压为电压表示数的
根据分压原理，当接入20Ω电阻时，滑动变阻器连入电路中的电阻为
即所选择的滑动变阻器的最大阻值不能小于10Ω。
[2]因为定值电阻两端电压为3V，结合电源电压为4.5V，根据串联电路电压规律可得出滑动变阻器两端的分压为
此可知滑动变阻器两端的分压为定值电阻两端分压的，可知滑动变阻器每次实验接入的电阻大小等于对应定值电阻的0.5倍，电路总电阻
则接入电路的滑动变阻器的阻值为
更换前的定值电阻的阻值为
实验时，将15Ω的电阻替换另一定值电阻，正确接入电路，未移动滑动变阻器的滑片P就直接闭合开关，由此可知被15Ω电阻替换的定值电阻为20Ω。
六、计算题（本大题共3小题，29题6分，30题8分，31题8分，共22分）
29. 左图是电阻甲和乙的I-U图像，
（1）如图a所示，当开关闭合，电路电流为0.2A时，求乙电阻的阻值？
（2）如图b所示，当开关闭合，电源电压为2V时，求电路总电流？
【答案】（1）10Ω （2）0.6A
【解析】
【小问1详解】
图a中，电阻和串联。串联电路中各处电流相等，所以通过乙电阻的电流，由I-U图像可知，当通过乙电阻的电流为0.2A时，其两端的电压，根据欧姆定律，乙电阻的阻值为
【小问2详解】
图b中，电阻和并联。并联电路中各支路两端的电压相等，且等于电源电压，所以
由I-U图像可知，当甲电阻两端的电压为2V时，通过甲的电流
当乙电阻两端的电压为2V时，通过乙的电流
根据并联电路的电流特点，电路总电流为
30. 太阳能热水器是把太阳能转化为内能的设备之一．某品牌太阳能热水器每小时平均接收4.2×106J的太阳能，在5小时的有效照射时间内，将热水器中质量为100kg、初温为20℃的水温度升高到40℃．求：
(1)热水器中的水吸收的热量Q；[水的比热容c=4.2×103J/(kg．℃)]
(2)热水器5小时内接收到的太阳能E；
(3)热水器的效率η；
(4)若改用煤气来加热这些水，需要完全燃烧多少千克煤气？（煤气的热值q=4.2×107J/kg，假设煤气燃烧放出的热量全部被水吸收）
【答案】（1）8.4×106J
（2）2.1×107J
（3）40%
（4）0.2kg
【解析】
【详解】（1）热水器中的水吸收的热量：
Q=cm(t﹣t0)=4.2×103J/(kg•℃)×100kg×(40℃﹣20℃)=8.4×106J；
（2）热水器5小时内接收到的太阳能：
E=4.2×106J/h×5h=2.1×107J；
（3）热水器的效率：
η=×100%=×100%=40%；
（4）煤气燃烧放出的热量全部被水吸收，即
Q放=Q=8.4×106J，
由Q=mq可得：完全燃烧煤气的质量：
m′== =0.2kg．
答：（1）热水器中的水吸收的热量为8.4×106J；
（2）热水器5小时内接收到的太阳能为2.1×107J；
（3）热水器的效率为40%；
（4）完全燃烧煤气的质量为0.2kg．
31. 在如图所示的电路中，电源电压U=8V，且保持不变，R1=10Ω，R2=40Ω．试问：
（1）若开关S1闭合，S2断开，当滑片P滑到a端时，电流表的示数为0.2A，此时滑动变阻器R的电阻值为多大？
（2）若开关S1、S2均闭合，当滑片P滑到b端时，电流表的示数是多少？
【答案】⑴ 30Ω ⑵1A
【解析】
【详解】(1)若开关S1闭合，S2断开，当滑片P滑到a端时，分析电路图得，滑动变阻器R和定值电阻R1串联，
R总==40Ω，
此时滑动变阻器R的电阻值为
R=R总-R1=40Ω-10Ω=30Ω．
(2)若开关S1、S2均闭合，当滑片P滑到b端时，分析题意得，电阻R1、R2并联，电流表测量的是干路电流
I1==0.8A，
I2==0.2A，
电流表示数：
I干=I1+I2=0.8A+0.2A=1A．
答：(1) 此时滑动变阻器R的电阻值为30Ω；
(2)电流表的示数是1A．电流表的位置
A
B
C
电流
实验次数
1
2
3
4
电阻R/Ω
20
15
10
5
电流表示数I/A
0.6
