四川省宜宾市屏山县中都中学学区2025—2026学年九年级上册11月联考物理考试试题【附答案】

这是一份四川省宜宾市屏山县中都中学学区2025—2026学年九年级上册11月联考物理考试试题【附答案】，共21页。试卷主要包含了单选题，填空题，实验探究题，计算题等内容，欢迎下载使用。

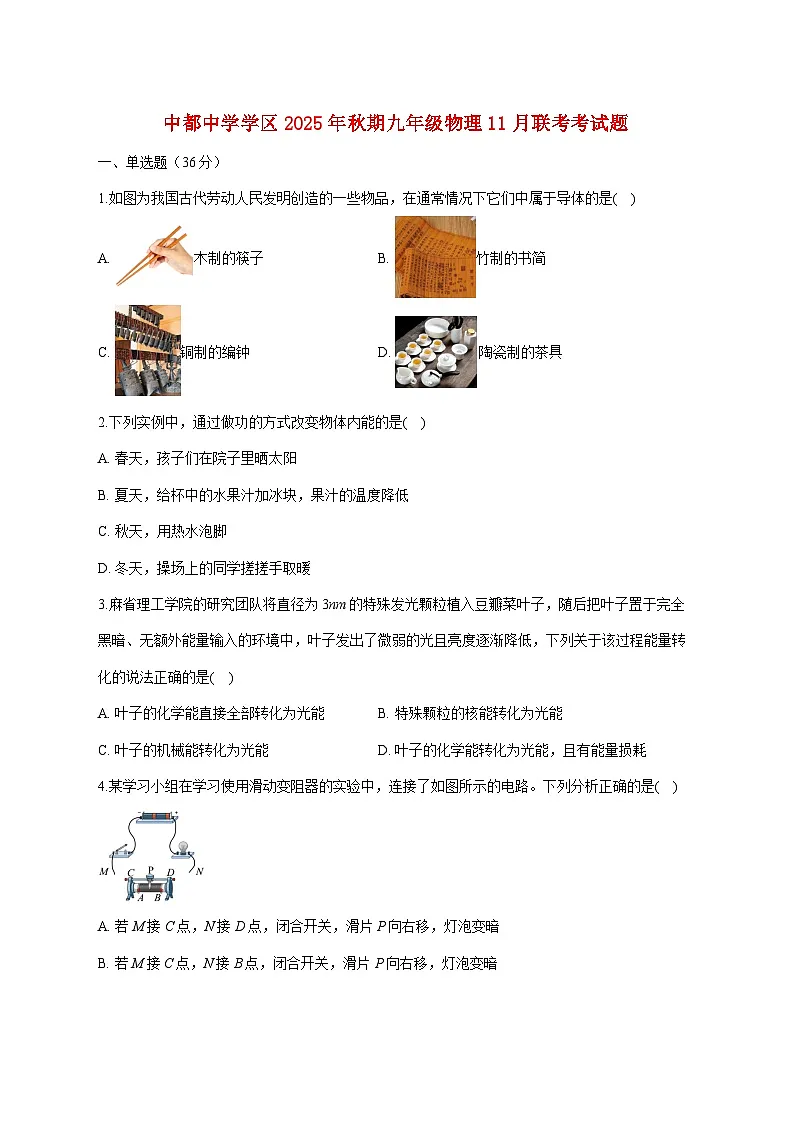

1.如图为我国古代劳动人民发明创造的一些物品，在通常情况下它们中属于导体的是( )
A. 木制的筷子B. 竹制的书简
C. 铜制的编钟D. 陶瓷制的茶具
2.下列实例中，通过做功的方式改变物体内能的是( )
A. 春天，孩子们在院子里晒太阳
B. 夏天，给杯中的水果汁加冰块，果汁的温度降低
C. 秋天，用热水泡脚
D. 冬天，操场上的同学搓搓手取暖
3.麻省理工学院的研究团队将直径为3nm的特殊发光颗粒植入豆瓣菜叶子，随后把叶子置于完全黑暗、无额外能量输入的环境中，叶子发出了微弱的光且亮度逐渐降低，下列关于该过程能量转化的说法正确的是( )
A. 叶子的化学能直接全部转化为光能B. 特殊颗粒的核能转化为光能
C. 叶子的机械能转化为光能D. 叶子的化学能转化为光能，且有能量损耗
4.某学习小组在学习使用滑动变阻器的实验中，连接了如图所示的电路。下列分析正确的是( )
A. 若M接C点，N接D点，闭合开关，滑片P向右移，灯泡变暗
B. 若M接C点，N接B点，闭合开关，滑片P向右移，灯泡变暗

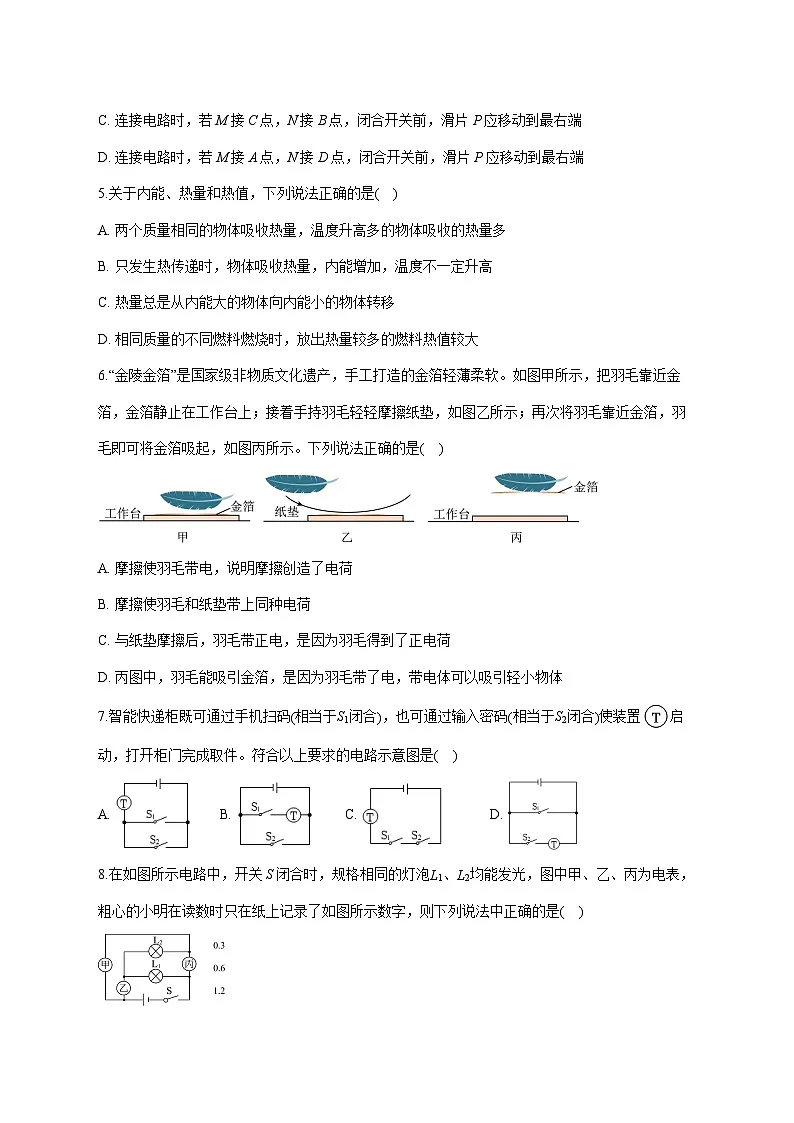

C. 连接电路时，若M接C点，N接B点，闭合开关前，滑片P应移动到最右端
D. 连接电路时，若M接A点，N接D点，闭合开关前，滑片P应移动到最右端
5.关于内能、热量和热值，下列说法正确的是( )
A. 两个质量相同的物体吸收热量，温度升高多的物体吸收的热量多
B. 只发生热传递时，物体吸收热量，内能增加，温度不一定升高
C. 热量总是从内能大的物体向内能小的物体转移
D. 相同质量的不同燃料燃烧时，放出热量较多的燃料热值较大
6.“金陵金箔”是国家级非物质文化遗产，手工打造的金箔轻薄柔软。如图甲所示，把羽毛靠近金箔，金箔静止在工作台上；接着手持羽毛轻轻摩擦纸垫，如图乙所示；再次将羽毛靠近金箔，羽毛即可将金箔吸起，如图丙所示。下列说法正确的是( )
A. 摩擦使羽毛带电，说明摩擦创造了电荷
B. 摩擦使羽毛和纸垫带上同种电荷
C. 与纸垫摩擦后，羽毛带正电，是因为羽毛得到了正电荷
D. 丙图中，羽毛能吸引金箔，是因为羽毛带了电，带电体可以吸引轻小物体
7.智能快递柜既可通过手机扫码(相当于S1闭合)，也可通过输入密码(相当于S2闭合)使装置启动，打开柜门完成取件。符合以上要求的电路示意图是( )
A. B. C. D.
8.在如图所示电路中，开关S闭合时，规格相同的灯泡L1、L2均能发光，图中甲、乙、丙为电表，粗心的小明在读数时只在纸上记录了如图所示数字，则下列说法中正确的是( )

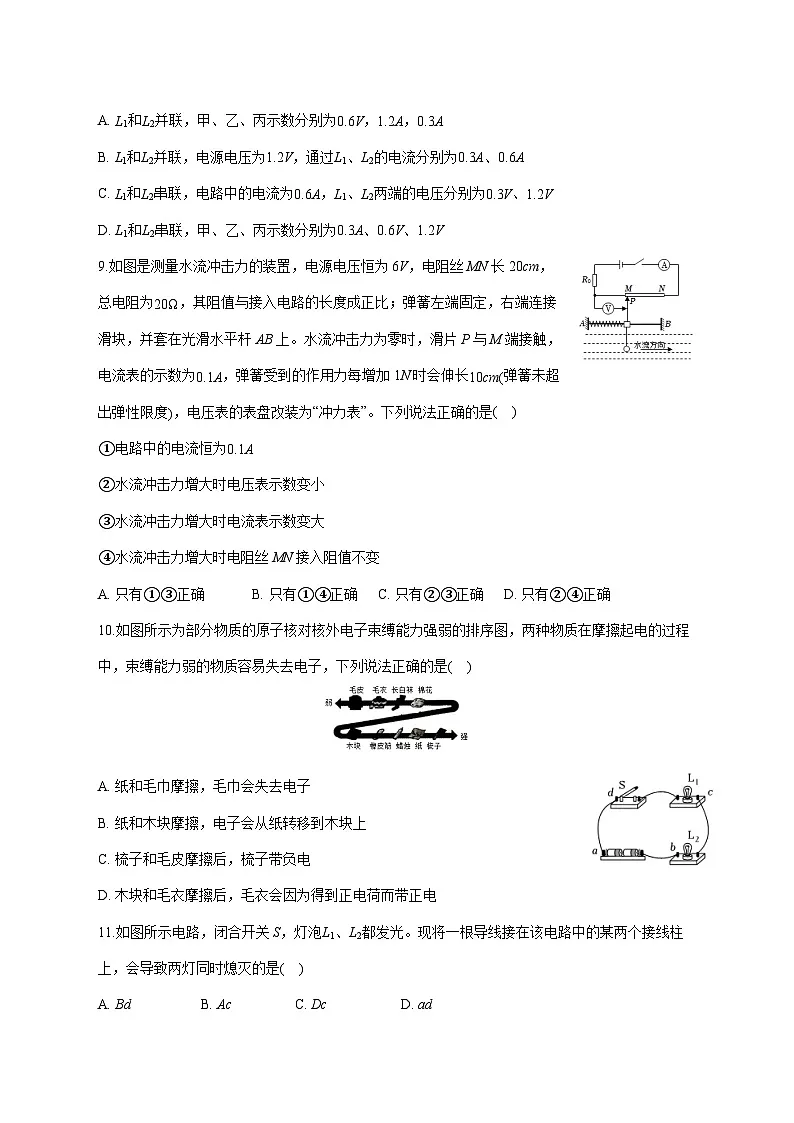

A. L1和L2并联，甲、乙、丙示数分别为0.6V，1.2A，0.3A
B. L1和L2并联，电源电压为1.2V，通过L1、L2的电流分别为0.3A、0.6A
C. L1和L2串联，电路中的电流为0.6A，L1、L2两端的电压分别为0.3V、1.2V
D. L1和L2串联，甲、乙、丙示数分别为0.3A、0.6V、1.2V
9.如图是测量水流冲击力的装置，电源电压恒为6V，电阻丝MN长20cm，总电阻为20Ω，其阻值与接入电路的长度成正比；弹簧左端固定，右端连接滑块，并套在光滑水平杆AB上。水流冲击力为零时，滑片P与M端接触，电流表的示数为0.1A，弹簧受到的作用力每增加1N时会伸长10cm(弹簧未超出弹性限度)，电压表的表盘改装为“冲力表”。下列说法正确的是( )
①电路中的电流恒为0.1A
②水流冲击力增大时电压表示数变小
③水流冲击力增大时电流表示数变大
④水流冲击力增大时电阻丝MN接入阻值不变
A. 只有①③正确B. 只有①④正确C. 只有②③正确D. 只有②④正确
10.如图所示为部分物质的原子核对核外电子束缚能力强弱的排序图，两种物质在摩擦起电的过程中，束缚能力弱的物质容易失去电子，下列说法正确的是( )
A. 纸和毛巾摩擦，毛巾会失去电子
B. 纸和木块摩擦，电子会从纸转移到木块上
C. 梳子和毛皮摩擦后，梳子带负电
D. 木块和毛衣摩擦后，毛衣会因为得到正电荷而带正电
11.如图所示电路，闭合开关S，灯泡L1、L2都发光。现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是( )
A. Bd B. Ac C. Dc D. ad
12.电阻R甲和R乙的电流与电压关系如图像(a)所示；现将它们串联在电压为3V的电路中电流表的读数为I如图(b)；若将它们并联在另一电路中，电流表的读数为0.6A，此电源电压为U如图(c)，下面判断正确的是( )
A. I=0.2AㅤU=2VB. I=0.6AㅤU=3V
C. I=0.2AㅤU=3VD. I=0.6AㅤU=2V
二、填空题（22分分）
13.如右图所示，电阻箱的示数为_____Ω。
14.北京汇文中学科技节中，初一年级高同学自制了一个干冰火箭，如图所示，他将干冰放入两个矿泉水瓶组合在一起的一个装置中，加入一定量的食用油，底部的瓶盖微微拧紧。一段时间后，矿泉水瓶像火箭一样升入空中。在这个过程中，当干冰转变为二氧化碳气体时，发生的物态变化是_____。二氧化碳气体膨胀对外做功时，其温度降低，内能_____(选填“增大”或“减小”)。
15.如图所示，“曲水流觞”是古代文人墨客诗酒唱酬的一种雅事。将酒盏漂浮在清冽的溪水上随溪流动，会降低酒的温度，这是通过 方式在改变酒的内能；酒盏里质量为100g的酒在漂流过程中，温度从30∘C降低至25∘C，会放出 J的热量。[c酒=3.4×103J/(kg⋅∘C)]
16.如图，电源电压为6V，闭合开关后，电压表的示数为2V，则L1两端的电压为 V；若断开开关，电压表的示数 V。
17.已知汽油的热值是4.6×107J/kg，3kg汽油完全燃烧，放出热量 J，若某汽车发动机的效率是20%，消耗这3kg汽油使该汽车在水平路面上匀速行驶了40km，则该汽车发动机的牵引力为 N。
18.如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则滑动变阻器最大阻值为______Ω，电源电压为______V。
三、实验探究题（14分）
19.如图甲所示，小明用相同的实验装置分别加热质量均为200g的水和食用油，根据实验数据绘制了如图乙所示的温度随时间变化图像。
(1)由图乙和表丙可知，小明选用的是_____(选填“酒精”、“煤油”或“水银”)温度计；
(2)由图乙可知，水的吸热能力较强，判断依据是_____；
(3)食用油在0∼4min吸收的热量是_____J；[c水=4.2×103J/(kg⋅ ∘C)]
(4)选用两套完全相同的装置分别给水和食用油加热，这样做的目的是通过判断_____的多少来比较吸收热量的多少。(选填“升高温度”或“加热时间”)
20.小京用图甲所示的电路测量小灯泡的电阻。
(1)正确连接电路后，闭合开关S，发现灯泡不亮，电压表示数为零，电流表有示数，产生这种现象的原因可能是______。(选填选项前的字母)
A.滑动变阻器的最大阻值太大了 B.电压表的量程选小了
C.灯泡L断路 D.灯泡L短路
(2)排除故障后进行实验，闭合开关S，调节滑动变阻器的滑片P，当电压表示数为2.4V时，电流表示数如图乙所示，此时通过灯泡的电流为_____A，灯泡L的电阻值为_____Ω。
21.小含利用图甲所示的器材测量定值电阻Rx的阻值，所用学生电源电压可调。
(1)请用笔画线代替导线帮小含将图甲连接完整。
(2)在闭合开关前，应将滑动变阻器的滑片移至______(选填“A”或“B”)端。然后闭合开关，发现电流表、电压表均无示数，则故障原因可能是______(选填序号)。
A.Rx短路
B.滑动变阻器短路
C.Rx断路
D.电流表断路
(3)在排除电路故障后，小含先将学生电源的电压调为4.5V，闭合开关，调节滑动变阻器，先将电压表的示数调为1.5V，然后把电压、电流记录在数据记录表中。接下来向______(选填“左”或“右”)调节滑动变阻器的滑片，使电压表示数为2V时，电流表示数如图乙所示，为______ A，再次将数据记录在数据记录表中。然后小含按正确的实验操作，通过改变学生电源的电压以及调节滑动变阻器完成了实验数据的收集，如表所示：
分析表中数据可知，小含在完成第4次实验后，要进行第5次实验，在闭合开关前，需要对电压表进行的操作是______。本实验中小含所用的滑动变阻器是______(选填序号)。
A.R1(20Ω1A)
B.R2(40Ω1A)
C.R3(50Ω0.3A)
根据小含收集的实验数据，Rx的测量值为______Ω。(保留一位小数)
四、计算题（28分）
22.如图所示，电源两端的电压U的保持不变。闭合开关S1、S2，电流表示数为2A。闭合开关S1，断开开关S2，电流表示数为1.5A。已知电阻R1=10Ω，求：
(1)电源两端的电压U。
(2)电阻R2的阻值。
23.为保护全校师生身体健康，学校利用过氧乙酸对办公室、教室等室内的空气进行熏蒸消毒。某科浚兴趣小组设计了一个简易检测仪，检测教室空气中过氧乙酸气体的浓度，其电路原理如图甲所示。电源电压恒为12V，R0为定值电阻，过氧乙酸气体传感器Rt的阻值随过氧乙酸气体浓度ρ的变化关系如图乙所示。
求：(1)当教室内空气没有消毒(即过氧乙酸气体的浓度为0)时，电压表的示数为3V，定值电阻R0的阻值；
(2)当检测仪处过氧乙酸气体的浓度为0.15g/m3时，通过电路电流的大小；
(3)消毒标准如表格所示：
某次消毒后对教室内过氧乙酸气体的浓度进行检测时，电压表的示数为8V，请通过计算判断该次消毒为不合格、合格还是超标。
答案和解析
1.【答案】C
【解析】ABD.木制的筷子、竹制的书简、陶瓷制的茶具都不容易导电，是常见的绝缘体；
C.铜制的编钟是金属制品，容易导电，是导体，符合题意．
2.【答案】D
【解析】A.春天，孩子们在院子里晒太阳，人从阳光中吸收热量，是通过热传递来改变物体内能，故A不符合题意；
B.夏天，给杯中的水果汁加冰块，果汁的温度降低，果汁向外放热，是通过热传递来改变物体内能，故B不符合题意；
C.秋天，用热水泡脚，脚从热水中吸收热量，是通过热传递来改变物体内能，故C不符合题意；
D.冬天，操场上的同学搓搓手取暖，双手克服摩擦做功，是通过做功改变物体内能，故D符合题意。
故选D。
3.【答案】D
【解析】A.由题可知，叶子能发出微弱的光，且叶子发光时亮度逐渐降低，说明化学能并未全部转化为光能，且能量转化通常存在损耗，故A错误；
B.由题可知光能的能量来源是叶子的化学能而非核能，故B错误；
C.叶子处于静止状态，无机械能变化，且机械能与光能的转化无关，故C错误；
D.叶子通过化学能转化为光能，亮度降低表明化学能逐渐减少，且能量转化过程中必然存在其他形式的损耗，故D正确。
故选D。
4.【答案】D
【解析】A.若M接C点，N接D点，滑动变阻器全部接上面的接线柱，接入电路的电阻为0，滑动变阻器相当于一根导线，只有灯泡接入电路中，闭合开关，滑片P向右移，不能改变电路中的电阻，灯泡亮度不变，故A错误；
B.若M接C点，N接B点，闭合开关，滑片P向右移，滑动变阻器接入电阻变小，电流变大，灯泡变亮，故B错误；
C.连接电路时，若M接C点，N接B点，闭合开关前，应使滑动变阻器接入电路的电阻最大，滑片P应移动到最左端，故C错误；
D.连接电路时，若M接A点，N接D点，闭合开关前，应使滑动变阻器接入电路的电阻最大，滑片P应移动到最右端，故D正确。
故选D。
5.【答案】B
【解析】A.根据公式 Q=cmΔt ，吸收热量的多少与比热容 c 、质量 m 和温度变化量 Δt 有关。两个物体质量相同，但比热容未知，无法确定温度升高多的物体吸收的热量一定多，故A错误；
B.只发生热传递时，物体吸收热量，内能一定增加，但温度不一定升高。例如，晶体熔化时吸热但温度保持不变，故B正确；
C. 热量传递的方向由温度差决定，而非内能大小，故C错误；
D.燃料燃烧放出的热量 Q=qm ，热值 q 是单位质量燃料完全燃烧释放的热量。若燃料未完全燃烧，即使质量相同，放出的热量也无法直接反映热值大小，故D错误。
故选B。
6.【答案】D
【解析】A.摩擦使羽毛带电，是电荷发生了转移，没有创造电荷，故A错误；
B.摩擦时电荷发生转移，一个物体失去电荷，另一个物体得到电荷，使羽毛和纸垫带上异种电荷，故B错误；
C.与纸垫摩擦后，羽毛带正电，是因为羽毛失去了带负电荷的电子，故C错误；
D.丙图中，羽毛能吸引金箔，是因为羽毛通过摩擦带了电，带电体具有吸引轻小物体的性质，可以吸引轻小的金箔，故D正确。
故选D。
7.【答案】A
【解析】解：由题意知，智能快递柜既可通过手机扫码(相当于S1闭合)，也可通过输入密码(相当于S2闭合)使装置启动，说明两开关可以独立工作、互不影响，即两开关并联后共同控制装置；由各选项电路图知，BCD不符合题意，A符合题意。
故选：A。
串联电路中各用电器之间相互影响，并联电路中各用电器间互不影响；
根据开关S1闭合或开关S2闭合都能启动柜门完成取件，据此分析两开关的连接方式，再选择合适的电路。
本题考查了串并联电路的设计，根据题意得出两个开关的位置和连接方式是关键。
8.【答案】D
【解析】【分析】
本题考查了电表类型的判断和串并联电路的电压电流规律等，根据串并联电路的电流路径判断出电表的类型是前提，分析好各电表示数之间的关系是关键。
(1)两灯泡并联时，电流有两条路径，根据电表的特点判断出电表的类型和测量的电路元件，根据并联电路的电流规律判断两支路的电流关系，结合表中数据判断两电流表的示数，剩余的数据为电压表的示数。
(2)两灯泡串联时，电流只有一条路径，根据电表的特点判断出电表的类型和测量的电路元件，根据串联电路的电压规律结合图中数据判断出电压表的示数，剩余的数据为电流表的示数。
【解答】
规格相同的灯泡L1、L2均能发光时，它们的连接方式要么是串联、要么是并联；
(1)两灯泡并联时，电路中电流有两条路径，电流从电源的正极出发，经乙电表后分支，一支经灯泡L1回到电源的负极，一支经灯泡L2、丙电表回到电源的负极，
则甲为电压表测电源的电压，乙为电流表测干路电流，丙为电流表测L2支路的电流，
因为并联电路中各支路两端的电压相等，且干路电流等于各支路电流之和，通过两灯泡的电流相等，干路电流是L2支路电流的两倍，
由图中数据可知：
①乙的示数为1.2A，丙的示数为0.6A，则甲的示数为0.3V，
②乙的示数为0.6A，丙的示数为0.3A，则甲的示数为1.2V，通过L1、L2的电流均为0.3A，
故AB不正确。
(2)两灯泡串联时，电路中的电流只有一条路径，电流从电源的正极出发，依次经甲电表、灯泡L2、灯泡L1回到电源的负极，
则甲为电流表测电路中的电流，乙为电压表测L2两端的电压，丙为电压表测电源的电压，
因为串联电路中各处的电流相等，且两灯泡规格相同时它们两端的电压相等，电源的电压是L2两端电压的2倍，即丙的示数是乙示数2倍，
由图中数据可知：
①丙的示数为1.2V，乙的示数为0.6V，则甲的示数为0.3A，
②丙的示数为0.6V，乙的示数为0.3V，则甲的示数为1.2A，L1、L2两端的电压均为0.3V，
故C错误，D正确。
故选D。
9.【答案】B
【解析】解：①③④图中，电压表相当于断路，定值电阻与电阻丝MN的全部电阻串联，电压表测P以左电阻丝的电压，因电压表接在变阻器的滑片上，电流表测电路的电流，故无论P如何移动，电流要流经变阻器的全部电阻丝，即变阻器的最大电阻20Ω始终连入电路中，根据串联电阻的规律，电路的总电阻保持不变，由欧姆定律可知，电路的电流不变，已知滑片P与M端接触，电流表的示数为0.1A，故电路中的电流恒为0.1A，故①④正确，③错误；
②水流冲击力增大时，弹力增大，根据弹簧伸长与弹力成正比，故P向右移动，电流不变，P以左电阻丝变长，电阻变大，根据U=IR，故电压表示数变大，故②错误。
故选：B。
(1)图中定值电阻与电阻丝串联，电流表测电路的电流，电压表测滑片P以左部分电阻丝的电压，
因电压表接在变阻器的滑片上，故无论P如何移动，滑动变阻器接入电路全部电阻丝，根据串联电阻的规律结合欧姆定律可知电路的电流是否改变；
(2)水流冲击力增大时P向右移动，P以左电阻丝变长，电阻变大，根据U=IR可知电压表示数的变化。
本题考查串联电路特点和欧姆定律的灵活运用。
10.【答案】C
【解析】解：A、纸和毛巾摩擦，原子核对核外电子束缚能力纸比毛巾强，毛巾会得到电子，故A错误；
B、纸和木块摩擦，原子核对核外电子束缚能力棉纸比木块强，电子会从木块转移到纸上，故B错误；
C、毛皮和梳子摩擦，原子核对核外电子束缚能力梳子比毛皮强，梳子会得到电子，带负电，故C正确；
D、木块和毛衣摩擦后，原子核对核外电子束缚能力木块比毛衣强，毛衣会因为失去电子而带负电，故D错误。
故选：C。
摩擦起电的实质是电子从一个物体转移到另一个物体，并没有创造电荷；束缚电子能力强的物体容易得到电子，带负电：束缚电子能力弱的物体容易失去电子，带正电。
本题考查了摩擦起电的实质、使物体带电的方法，难度不大。
11.【答案】A
【解析】解：由电路图可知，闭合开关S后，灯泡L1、L2串联，电流从电源正极出发，依次经过灯泡L2，灯泡L1、开关S、最后回到电源负极。
A、将导线接在bd两个接线柱上 此时灯泡L1、L2被短路，电流不经过L1、L2，而是直接从导线通过由电源正极通过导线直接到电源负极，所以灯泡L1、L2同时熄灭，故A符合题意；
B、将导线连接在ac两个接线柱上，导线将与开关S和灯泡L1短路，因此，电流从正极直接通过L2回到负极，所以L1会熄灭，L2仍然发光，故B不符合题意；
C、将导线连接在dc两个接线柱上，导线将与开关S和灯泡L1短路，因此，因此，电流从正极直接通过L2回到负极，所以L1会熄灭，L2仍然发光，故C不符合题意；
D、将导线连接在ad两个接线柱上，导线将与原导线并联，对电路没有影响，因此，L1、L2仍然发光，故D不符合题意。
故选：A。
把几个用电器首尾相接，这种连入的电路属于串联；用导线直接将电源的两极连接起来会形成短路，会造成电源损坏。
本题考查了串并联电路的特点和实物图的连接，以及对电路的三种状态的掌握。
12.【答案】A
【解析】解：如图(b)两个电阻串联，电流相等，而电压之和等于电源电压，根据图像知，当I=0.2A时，两个电阻的电压分别为1V、2V，电压之和等于电源电压3V；
如图(c)是两个电阻并联，电压相等，而电流之和等于干路电流，根据图像，当U=2V，两个电阻的电流分别为0.4A、0.2A，之和等于干路电流0.6A，符合题意。
故选：A。
(1)根据串联电路的特点结合图像分析电流大小；
(2)根据并联电路的特点结合图像分析电压大小。
本题考查串并联电路的特点和图像的应用，属于中档题。
13.【答案】2000
【解析】图中电阻箱的示数为 2×1000Ω+0×100Ω+0×10Ω+0×1Ω=2000Ω
14.【答案】升华 减小
【解析】[1]当固态的干冰转变为气态的二氧化碳气体时，物质状态由固态直接变为气态，发生的物态变化是升华。
[2]二氧化碳气体膨胀对外做功时，其温度降低，内能转化为机械能，内能减小。
15.【答案】热传递
1700

【解析】解：(1)将酒盏漂浮在清冽的溪水上随溪流动，内能会从酒传递到水，使酒的温度降低，所以这是通过热传递的方式在改变酒的内能；
(2)酒放出的热量为：
Q放=c酒mΔt=3.4×103J/(kg⋅∘C)×0.1kg×(30∘C−25∘C)=1700J。
故答案为：热传递；1700。
(1)改变物体内能的方式有做功和热传递两种；
(2)根据Q放=c酒mΔt得出放出的热量。
本题以新疆的美景为载体，综合考查了初中物理所学的多种知识，但难度不大。
16.【答案】4
6

【解析】解：
由图知，两灯泡串联，电压表测灯泡L2两端电压，S闭合时电压表示数是2V，即灯泡L2两端的电压是2V，
串联电路中，电源电压等于各部分电路两端电压之和，所以L1两端电压：U1=U−U2=6V−2V=4V；
当开关断开时，电压表测电源两端电压，示数为6V。
故答案为：4；6。
(1)由电路图可知，当开关闭合时，两灯泡串联，电压表测量灯泡L2两端的电压，由串联电路的电压特点计算L1两端电压。
(2)当开关断开时，电压表与灯L1串联在电源上，因灯的电阻远小于电压表的电阻，电压表的示数等于电源电压。
本题考查了串联电路的特点，是一道基础题；分析清楚电路结构、明确各电路元件的连接方式是正确解题的前提。
17.【答案】1.38×108
690

【解析】解：完全燃烧3kg汽油放出的热量为：
Q放=mq=3kg×4.6×107J/kg=1.38×108J；
由 η=WQ放×100%得，汽车发动机做的有用功为：
W=ηQ放=20%×1.38×108J=2.76×107J；
由W=Fs得，汽车匀速行驶时的牵引力为；
F=Ws=2.76×107J40×103m=690N。
故答案为：1.38×108；690。
根据Q放=mq求出放出的热量；
利用效率公式 η=WQ放的变形公式W=ηQ放可求出牵引力做的功；
根据W=Fs变形求出汽车匀速行驶时牵引力的大小。
本题考查了燃料完全燃烧放热公式、效率公式、功的计算公式的掌握和运用，要求灵活运用所学公式。
18.【答案】10 3
【解析】解：由图甲可知，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流。
当滑片位于a端时，接入电路的电阻为0Ω，电路为R1的简单电路，电路中的电流最大，
由图象可知，Ia=0.6A，
由I=UR可得，电源的电压U=IaR1=0.6A×R1，
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电压表的示数最大，
由图象可知，Ib=0.2A，Ub=2V，
则滑动变阻器的最大阻值：
R2=UbIb=2V0.2A=10Ω，
因串联电路中总电压等于各分电压之和，
所以，电源的电压U=IbR1+Ub=0.2A×R1+2V，
因电源的电压不变，
所以，0.6A×R1=0.2A×R1+2V，
解得：R1=5Ω，
电源的电压U=IaR1=0.6A×5Ω=3V。
故答案为：10；3。
由图甲可知，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流。当滑片位于a端时，接入电路的电阻为0Ω，电路为R1的简单电路，电路中的电流最大，根据欧姆定律表示出电源的电压；当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电压表的示数最大，根据欧姆定律求出滑动变阻器的最大阻值，根据串联电路的特点和欧姆定律表示出电源的电压，利用电源的电压不变求出R1的阻值和电源的电压。
本题考查了串联电路的特点、欧姆定律的应用，关键是知道滑动变阻器接入电路中的电阻最大时电路中的电流最小、滑动变阻器接入电路中的电阻最小时电路中的电流最大。
19.【答案】(1)水银
(2)质量相同的食用油与水加热相同时间，水升高的温度较小
(3)8.4×104
(4)加热时间

【解析】(1)由图乙得，食用油的沸点为260∘C，水的沸点为100∘C；由表丙可知，酒精、煤油的沸点低于食用油的沸点，水银的沸点高于食用油的沸点，则小明选用的是水银温度计。
(2)实验中用相同的电加热器加热，加热时间相同时，液体吸收热量相同。由图乙可知，加热时间相同，质量相同的食用油与水吸收相同的热量后，水升高的温度较小，由 Q吸=cmΔt 得，水的吸热能力较强。
(3)食用油在0∼4min吸收的热量是 Q 吸′=Q吸=cmΔt=4.2×103J/(kg⋅ ∘C)×200×10−3kg×100 ∘C=8.4×104J
(4)实验中用相同的电加热器加热，加热时间相同时，液体吸收热量相同。选用两套完全相同的装置分别给水和食用油加热，这样做的目的是通过判断加热时间的多少来比较吸收热量的多少。
20.【答案】(1)D
(2)0.38

【解析】(1)电路连接完成后，闭合开关S，发现电流表有示数，说明电路是连通的，灯泡不亮，电压表无示数，则可能是与电压表并联部分出现短路故障，导致电压表也被短路而无示数，灯泡与电压表并联，所以出现此现象的原因可能是灯泡短路，故D符合题意，ABC不符合题意。
故选D。
(2)[1]图乙中电流表选用小量程，分度值为0.02A，示数为0.3A。
[2]由欧姆定律可知，灯泡L的电阻值为 R=UI=Ω
21.【答案】见解答； A；D；
右；0.14； 更换为大量程；B；14.8
【解析】(1)电压表与电阻Rx并联，如图所示：
(2)在闭合开关前，应将滑动变阻器的滑片移至最大阻值位置，即A端，发现电流表、电压表均无示数说明电路是断路，且电压表与电源正负极不通，则可能是电流表断路，故D正确；
(3)调节滑动变阻器，先将电压表的示数调为1.5V，然后需要增大电阻的电压，即减小滑动变阻器的电压，根据串联电压之比等于电阻之比，故减小滑动变阻器的电阻，滑片向右滑动；使电压表示数为2V时，电流表示数如图乙所示，分度值0.02A，示数为0.14A；
在完成第4次实验后，要进行第5次实验，由于电压大于小量程，必须更换为大量程，
当定值电阻的电压最小时，滑动变阻器的电压最大，根据串联分压规律知，1.5V：(4.5V−1.5V)=15Ω：R；
解得R=30Ω，由于电路中的最大电流为0.4A，大于0.3A，故选的是R2，
根据欧姆定律知，第2次的电阻Rx=UI=2V0.14A≈14.3Ω；
Rx的测量值取平均为Rx=15Ω+14.3Ω+14.7Ω+15Ω+15Ω+15Ω6≈14.8Ω；
故答案为：(1)见解答；(2)A；D；
(3)右；0.14；(4)更换为大量程；B；14.8。
(1)根据电压表与电阻并联画图；
(2)在闭合开关前，应将滑动变阻器的滑片移至最大位置，发现电流表、电压表均无示数说明电路是断路，且电压表与电源正负极不通；
(3)根据串联分压规律分析，根据电流表的量程和分度值读数；
根据数据分析电压表的量程，结合最小电压和串联分压规律分析；
根据欧姆定律计算电阻，平均值减小误差。
本题考查伏安法测电阻，属于中档题。
22.【答案】(1)15V
(2)30Ω

【解析】(1)由电路图知道，当闭合开关S1，断开开关S2 时，只有R1 接入电路中，电流表测电路中的电流，所以，由 I=UR 知道，电源两端的电压是
U=U1 =I1R1 =1.5A×10Ω=15V
(2)当闭合开关S1、S2 时，两电阻并联，由于并联电路的总电流等于各支路电流之和，所以，通过R2 的电流是
I2 =I−I1 =2A−1.5A=0.5A电阻 R2 的阻值
R2=UI2=15V0.5A=30Ω
23.【答案】(1)定值电阻R0的阻值是20Ω (2)过整个电路的电流是0.3A (3)该次消毒为超标
【解析】解：(1)由图甲可知，闭合开关，R0、Rt串联，电压表测量R0两端的电压，当教室内空气没有消毒(即过氧乙酸气体的浓度为零)时，由图乙可知过氧乙酸气体传感器Rt的阻值为60Ω，电压表的示数为3V，
根据串联电路的电压特点可知过氧乙酸气体传感器Rt两端的电压为：Ut=U−U0=12V−3V=9V，
根据欧姆定律可知电路电流为：I=UtRt=9V60Ω=0.15A，
定值电阻的阻值为：R0=U0I=3V0.15A=20Ω；
(2)该检测仪处在过氧乙酸气体的浓度为0.15g/m3时，由图乙可知Rt的电阻为20Ω，
根据欧姆定律可知通过整个电路的电流为：I′=UR0+R′t=12V20Ω+20Ω=0.3A；
(3)电压表的示数为8V，根据欧姆定律可知电路中的电流为：I′′=U′0R0=8V20Ω=0.4A，
根据串联电路的电压特点可知Rt两端的电压为：U′′t=U−U′0=12V−8V=4V，
过氧乙酸气体传感器Rt的阻值为：R′′t=U′′tI″=4V0.4A=10Ω，
由图乙可知过氧乙酸气体浓度为0.3g/m3，该次消毒为超标。
答：(1)定值电阻R0的阻值是20Ω；
(2)过整个电路的电流是0.3A；
(3)该次消毒为超标。
(1)从图乙可知，传感器Rt的阻值随过氧乙酸气体的浓度增加而减小，闭合开关，R0、Rt串联，电压表测量R0两端的电压，当教室内空气没有消毒(即过氧乙酸气体的浓度为零)时，由图乙可知过氧乙酸气体传感器Rt的阻值，电压表的示数为3V，根据串联电路的电压特点可知过氧乙酸气体传感器Rt两端的电压，根据欧姆定律可求出电路中的电流和定值电阻的阻值；
(2)该检测仪处在过氧乙酸气体的浓度为0.15g/m3时，由图乙可知Rt的电阻，根据欧姆定律可知通过整个电路的电流；
(3)电压表的示数为8V，根据欧姆定律可知电路中的电流，根据串联电路的电压特点可知Rt两端的电压，根据欧姆定律可知过氧乙酸气体传感器Rt的阻值，由图乙可知过氧乙酸气体浓度，进而判断该次消毒为不合格、合格还是超标。
本题考查欧姆定律的应用和串联电路的特点，关键是从图中得出有用信息。标准大气压下
物质
沸点/∘C
酒精
78
煤油
150
水银
357
实验序号
1
2
3
4
5
6
U/V
1.5
2.0
2.5
3.0
4.5
6.0
I/A
0.10
0.17
0.20
0.30
0.40
Rx/Ω
15.0
14.7
15.0
15.0
15.0
过氧乙酸浓度
ρ
