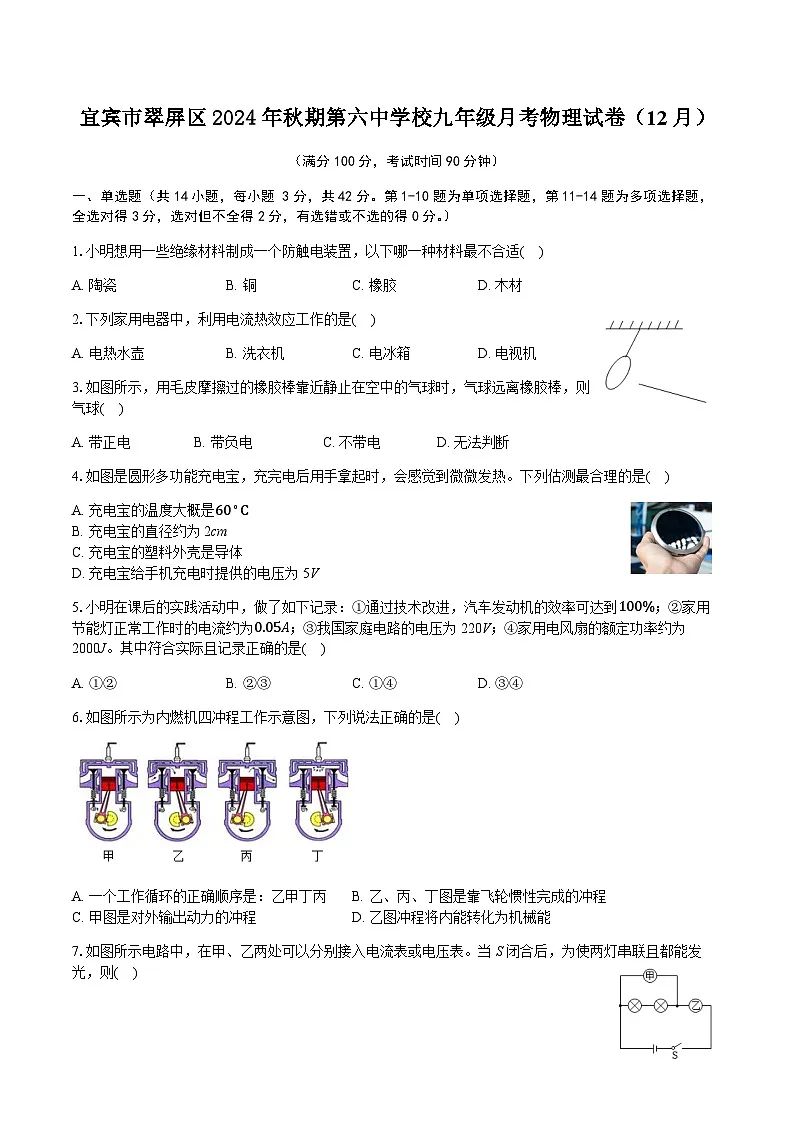

一、单选题（共14小题，每小题 3分，共42分。第1-10题为单项选择题，第11-14题为多项选择题，全选对得3分，选对但不全得2分，有选错或不选的得0分。）
1.小明想用一些绝缘材料制成一个防触电装置，以下哪一种材料最不合适( )
A. 陶瓷B. 铜C. 橡胶D. 木材
2.下列家用电器中，利用电流热效应工作的是( )
A. 电热水壶B. 洗衣机C. 电冰箱D. 电视机
3.如图所示，用毛皮摩擦过的橡胶棒靠近静止在空中的气球时，气球远离橡胶棒，则气球( )
A. 带正电 B. 带负电 C. 不带电 D. 无法判断
4.如图是圆形多功能充电宝，充完电后用手拿起时，会感觉到微微发热。下列估测最合理的是( )
A. 充电宝的温度大概是60∘C
B. 充电宝的直径约为2cm
C. 充电宝的塑料外壳是导体
D. 充电宝给手机充电时提供的电压为5V
5.小明在课后的实践活动中，做了如下记录：①通过技术改进，汽车发动机的效率可达到100%；②家用节能灯正常工作时的电流约为0.05A；③我国家庭电路的电压为220V；④家用电风扇的额定功率约为2000J。其中符合实际且记录正确的是( )
A. ①②B. ②③C. ①④D. ③④
6.如图所示为内燃机四冲程工作示意图，下列说法正确的是( )
A. 一个工作循环的正确顺序是：乙甲丁丙B. 乙、丙、丁图是靠飞轮惯性完成的冲程
C. 甲图是对外输出动力的冲程D. 乙图冲程将内能转化为机械能

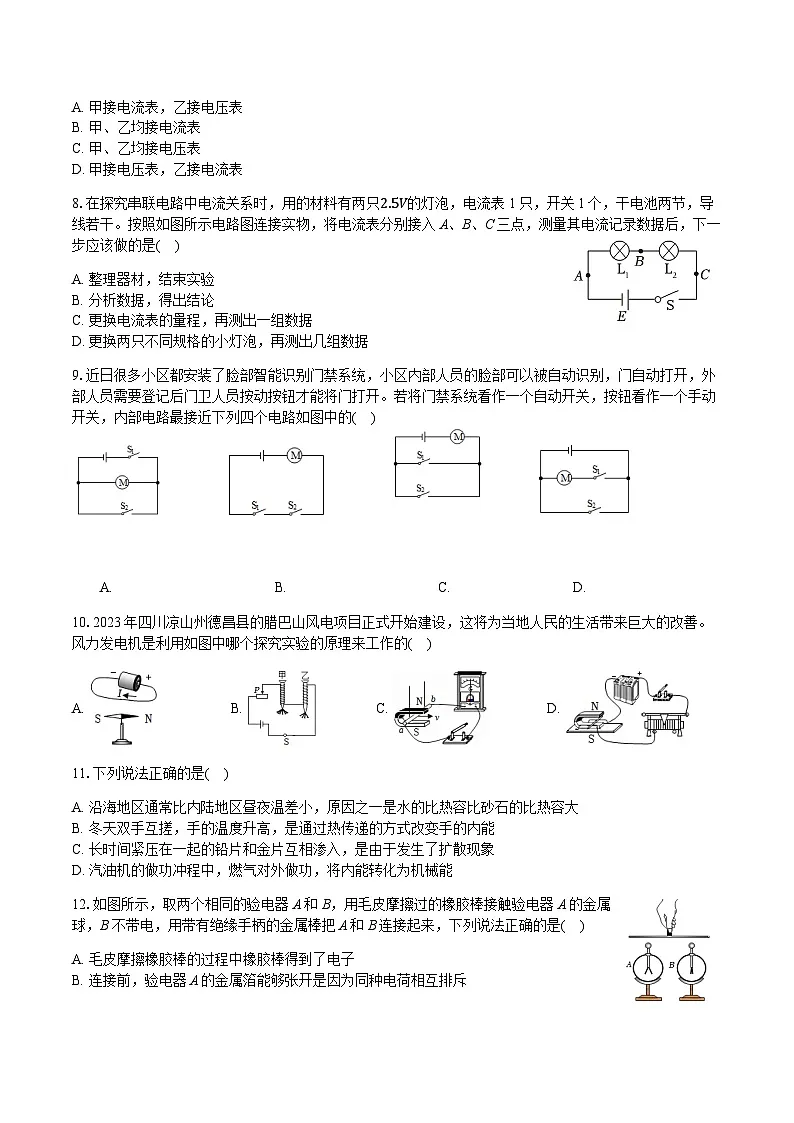

7.如图所示电路中，在甲、乙两处可以分别接入电流表或电压表。当S闭合后，为使两灯串联且都能发光，则( )
A. 甲接电流表，乙接电压表
B. 甲、乙均接电流表
C. 甲、乙均接电压表
D. 甲接电压表，乙接电流表
8.在探究串联电路中电流关系时，用的材料有两只2.5V的灯泡，电流表1只，开关1个，干电池两节，导线若干。按照如图所示电路图连接实物，将电流表分别接入A、B、C三点，测量其电流记录数据后，下一步应该做的是( )
A. 整理器材，结束实验
B. 分析数据，得出结论
C. 更换电流表的量程，再测出一组数据
D. 更换两只不同规格的小灯泡，再测出几组数据
9.近日很多小区都安装了脸部智能识别门禁系统，小区内部人员的脸部可以被自动识别，门自动打开，外部人员需要登记后门卫人员按动按钮才能将门打开。若将门禁系统看作一个自动开关，按钮看作一个手动开关，内部电路最接近下列四个电路如图中的( )
A. B. C. D.
10.2023年四川凉山州德昌县的腊巴山风电项目正式开始建设，这将为当地人民的生活带来巨大的改善。风力发电机是利用如图中哪个探究实验的原理来工作的( )
A. B. C. D.
11.下列说法正确的是( )
A. 沿海地区通常比内陆地区昼夜温差小，原因之一是水的比热容比砂石的比热容大
B. 冬天双手互搓，手的温度升高，是通过热传递的方式改变手的内能
C. 长时间紧压在一起的铅片和金片互相渗入，是由于发生了扩散现象
D. 汽油机的做功冲程中，燃气对外做功，将内能转化为机械能

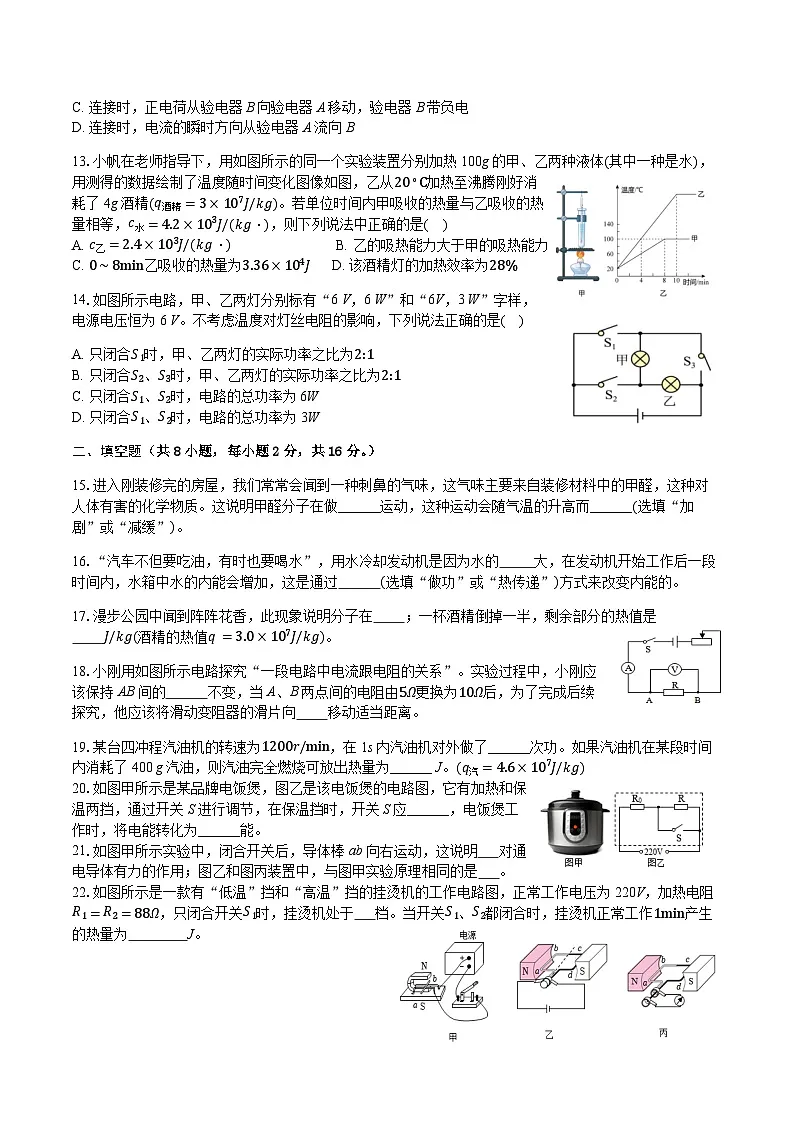

12.如图所示，取两个相同的验电器A和B，用毛皮摩擦过的橡胶棒接触验电器A的金属球，B不带电，用带有绝缘手柄的金属棒把A和B连接起来，下列说法正确的是( )
A. 毛皮摩擦橡胶棒的过程中橡胶棒得到了电子
B. 连接前，验电器A的金属箔能够张开是因为同种电荷相互排斥
C. 连接时，正电荷从验电器B向验电器A移动，验电器B带负电
D. 连接时，电流的瞬时方向从验电器A流向B
13.小帆在老师指导下，用如图所示的同一个实验装置分别加热100g的甲、乙两种液体(其中一种是水)，用测得的数据绘制了温度随时间变化图像如图，乙从20∘C加热至沸腾刚好消耗了4g酒精(q酒精=3×107J/kg)。若单位时间内甲吸收的热量与乙吸收的热量相等，c水=4.2×103J/(kg⋅)，则下列说法中正确的是( )
A. c乙=2.4×103J/(kg⋅) B. 乙的吸热能力大于甲的吸热能力
C. 0∼8min乙吸收的热量为3.36×104J D. 该酒精灯的加热效率为28%
14.如图所示电路，甲、乙两灯分别标有“6 V，6 W”和“6V，3 W”字样，电源电压恒为6 V。不考虑温度对灯丝电阻的影响，下列说法正确的是( )
A. 只闭合S1时，甲、乙两灯的实际功率之比为2:1
B. 只闭合S2、S3时，甲、乙两灯的实际功率之比为2:1
C. 只闭合S1、S2时，电路的总功率为6W
D. 只闭合S1、S2时，电路的总功率为3W
二、填空题（共8小题，每小题2分，共16分。）
15.进入刚装修完的房屋，我们常常会闻到一种刺鼻的气味，这气味主要来自装修材料中的甲醛，这种对人体有害的化学物质。这说明甲醛分子在做______运动，这种运动会随气温的升高而______(选填“加剧”或“减缓”)。
16.“汽车不但要吃油，有时也要喝水”，用水冷却发动机是因为水的 大，在发动机开始工作后一段时间内，水箱中水的内能会增加，这是通过 (选填“做功”或“热传递”)方式来改变内能的。
17.漫步公园中闻到阵阵花香，此现象说明分子在 ；一杯酒精倒掉一半，剩余部分的热值是 J/kg(酒精的热值q=3.0×107J/kg)。
18.小刚用如图所示电路探究“一段电路中电流跟电阻的关系”。实验过程中，小刚应该保持AB间的 不变，当A、B两点间的电阻由5Ω更换为10Ω后，为了完成后续探究，他应该将滑动变阻器的滑片向 移动适当距离。
19.某台四冲程汽油机的转速为1200r/min，在1s内汽油机对外做了______次功。如果汽油机在某段时间内消耗了400 g汽油，则汽油完全燃烧可放出热量为______ J。(q汽=4.6×107J/kg)
20.如图甲所示是某品牌电饭煲，图乙是该电饭煲的电路图，它有加热和保温两挡，通过开关S进行调节，在保温挡时，开关S应______，电饭煲工作时，将电能转化为______能。
21.如图甲所示实验中，闭合开关后，导体棒ab向右运动，这说明 对通电导体有力的作用；图乙和图丙装置中，与图甲实验原理相同的是 。
22.如图所示是一款有“低温”挡和“高温”挡的挂烫机的工作电路图，正常工作电压为220V，加热电阻R1=R2=88Ω，只闭合开关S1时，挂烫机处于 档。当开关S1、S2都闭合时，挂烫机正常工作1min产生的热量为 J。
三、作图题（共 2 小题，每小题 3 分，共 6 分。）
23.如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：灯L1、L2串联，电压表只测量L1两端的电压，不考虑电压表量程的选择，导线不交叉。
24.如图所示的电路，螺线管右端放置一个小磁针，闭合开关后，用“+”“-”标出电路中电源右端的极性；用“N”“S”标出小磁针静止时右端的磁极。
四、实验探究题（共 3 小题，每空 1 分，共 14 分。）
25.如图所示是学习“内能”时所做的一些小实验：
(1)如图甲所示的气体扩散实验，其中装红棕色二氧化氮气体的应是______瓶(选填“A”或“B”)(已知二氧化氮的密度比空气的大)；
(2)如图乙所示，红墨水在热水中比在冷水中扩散得快，说明分子做无规则运动的剧烈程度与______有关；
(3)如图丙所示，接触面磨平的两块铅柱，用力压紧可以使它们结合在一起，而且在铅柱下面悬吊一定的重物，它们也不会分开。这说明分子间存在______。
(4)如图丁所示，在空气压缩引火仪的玻璃筒底部，放入一小团干燥的硝化棉，用力将活塞迅速下压，玻璃筒内的空气温度升高，空气的内能______(选填“增加”或“减少”)，空气的内能是通过______方式改变的；筒内的硝化棉由于温度升高达到着火点而燃烧，硝化棉内能是通过______方式改变的。
26.小瑜同学利用四个定值电阻(5Ω、10Ω、15Ω、20Ω)、规格为“15Ω，1A”的滑动变阻器、电压为4.5V的电源、电压表、电流表、导线和开关等器材，进行“探究电流与电阻关系”的实验。
(1)接入电路时开关应______。
(2)小瑜选择10Ω的定值电阻，连接如图甲所示电路，检查发现电路中导线C脱落，要使滑片P向右端移动电流表示数变大，应将导线C脱落的一端接入滑动变阻器的______接线柱上，并将滑片移至______端(选填“A”或“B”)。
(3)排除故障后闭合开关，调节滑动变阻器滑片，记录电流表示数如图乙所示，此时电压表示数应为______ V。
(4)保持电路不变，断开开关，将10Ω电阻换成15Ω电阻后，再闭合开关，接着进行实验，此时应将滑动变阻器滑片P向______端调节。(选填“A”或“B”)
(5)利用本题中所给的实验器材，保持电路不变，发现无论怎样调节滑动变阻器都不能完成实验探究，从而需要将滑动变阻器规格更换为______(填下面选项的序号)才能顺利完成实验探究。
A.“10Ω，1A” B.“20Ω，0.5A” C.“30Ω，3A”
(6)经过多次实验后，得出的结论是：加在导体两端电压一定时，导体中的电流跟导体的电阻成______。
(7)该实验中滑动变阻器的作用：保护电路和__________________。
五、计算题（共 2 小题，27题10分，28题 12 分，共 22分。要求写出必要的文字说明和重要的演算步骤，只写出最后答案的不能得分。）
27.国家提倡节能减排，各地“煤改气”正在积极进行。用天然气灶烧水，将4kg的水倒入烧水壶中，并测出水温为20∘C，在一个标准大气压下，把水刚加热到100∘C时，测出消耗天然气0.096m3，已知水的比热容c水=4.2×103J/(kg⋅∘C)，天然气热值约为q=4.0×107J/m3。求：
(1)将这些水烧开，需吸收多少热量？
(2)在这种情况下，燃烧的天然气放出了多少热量？
(3)天然气灶的效率是多少？
28.如图所示，电源电压和小灯泡的阻值均保持不变。小灯泡L1标有“4V1.6W”字样，R2=20Ω，滑动变阻器R3允许通过的最大电流为1A，电流表的量程为0∼0.6A，电压表的量程为0∼3V。
(1)只闭合开关S2时，电压表的示数为2V，则R2的电功率是多大？
(2)电源电压为多大？
(3)若滑动变阻器R3最大电阻为30Ω，在不损坏各电路元件的情况下，若只闭合开关S1，小灯泡L1消耗的电功率变化范围是多少？
答案和解析
1.【答案】B
【解析】解：小明想用一些绝缘材料制成一个防触电装置，就不能选用导体，故ACD错误，B正确。
故选：B。
容易导电的物体叫做导体，例如：石墨、人体、大地以及酸、碱、盐的水溶液；不容易导电的物体叫做绝缘体，如：橡胶、玻璃、塑料等。
本题考查导体和绝缘体的概念，属于基础题。
2.【答案】A
【解析】解：
A.电热水壶主要是把电能转化为内能，是利用电流的热效应工作的，故A正确；
B.洗衣机是利用电动机带动工作的，应用了电流的磁效应，故B错误；
C.电冰箱利用电动机带动工作，利用了电流的磁效应，故C错误；
D.电视机主要是把电能转化为声能和光能，不是利用电流的热效应工作的，故D错误。
故选：A。
(1)电流的热效应：电流通过导体要发热，这叫做电流的热效应，如电灯、电炉、电烙铁、电焊等都是电流的热效应的例子；
(2)电流的化学效应：电流通过导电的液体会使液体发生化学变化，产生新的物质，电流的这种效果叫做电流的化学效应，如电解，电镀，电离等就属于电流的化学效应的例子；
(3)电流的磁效应：给绕在软铁芯周围的导体通电，软铁芯就产生磁性，这种现象就是电流的磁效应，如电铃、蜂鸣器、电磁扬声器等都是利用电流的磁效应制成的。
本题主要考查电流的热效应在生活中的应用实例，只有认真把握它的定义，才能真正区分它们。体现了物理来源于生活，又服务于社会的理念。
3.【答案】B
【解析】解：用毛皮摩擦过的橡胶棒带负电，靠近悬挂着的气球，发现气球被推开；因同种电荷相互排斥，所以气球带负电，故B正确、ACD错误。
故选：B。
电荷间的作用规律是：同种电荷相互排斥，异种电荷相互吸引。
本题考查了电荷间的相互作用规律的应用，属于基础题。
4.【答案】D
【解析】解：A.充电宝微微发热，其温度大概是40∘C，故A不符合实际；
B.充电宝的直径与手掌的宽度约近，约为8cm，故B不符合实际；
C.充电宝的塑料外壳是绝缘体，故C不符合实际；
D.充电宝给手机充电时提供的电压为5V，故D符合实际。
故选：D。
首先要对相关物理量有个初步的认识，不同物理量的估算，有的需要凭借生活经验，有的需要经过简单的计算，有的要进行单位换算，最后判断符合要求的是哪一个。
物理与社会生活联系紧密，多了解一些生活中常见物理量的数值可帮助我们更好地学好物理，同时也能让物理更好地为生活服务。
5.【答案】B
【解析】解：①无论技术如何改进，热机的效率可以提高，但总存在摩擦、要做额外功，也存在热损失，效率不会达到100%，故①错误；
②家用节能灯正常工作时的电流约为0.05A，故②正确；
③我国家庭电路的电压为220V，故③正确；
④家用电风扇的额定功率约为60W，故④错误。
故选：B。
先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
物理与社会生活联系紧密，多了解一些生活中的常见量的值可帮助我们更好地学好物理，同时也能让物理更好地为生活服务。
6.【答案】A
【解析】解：
甲图中两个气阀都关闭，活塞向上运动，是压缩冲程，此冲程机械能转化为内能；
乙图中进气门打开，活塞向下运行，气缸容积增大，是吸气冲程；
丙图中排气门打开，活塞向上运动，气缸容积减小，是排气冲程；
丁图中两个气阀都关闭，火花塞点火，活塞下运动，是做功冲程，此冲程将内能转化为机械能；
A、四个冲程的正确顺序是乙甲丁丙，故A正确；
B、四冲程内燃机工作时，只有做功冲程对外输出功，依靠飞轮的惯性来完成的冲程有吸气冲程、压缩冲程和排气冲程，甲乙丙图是靠飞轮惯性完成的冲程，故B错误；
C、甲图为压缩冲程，在该冲程中将机械能转化为内能，不是对外输出动力的冲程，故C错误；
D、乙图为吸气冲程，没有能量的转化，故D错误。
故选：A。
四冲程内燃机一个工作循环有四个冲程，分别是吸气、做功、压缩和排气，根据气门的状态、活塞运动的方向确定冲程的名称；其中只有做功冲程对外做功，将内能转化为机械能，压缩冲程将机械能转化为内能。
此题考查了对内燃机四个冲程的判断以及涉及能量转化的两个冲程，要结合气门和活塞运动情况进行判断。
7.【答案】D
【解析】解：由图可知，当S闭合后，为使两灯串联且都能发光，则通过两盏灯都有电流，假设甲为电流表，可见两个灯泡均被短路，不能正常发光，故甲应为电压表；
假设乙为电压表，则两灯泡被断路，故乙应为电流表。
故选：D。
电流表相当于导线，电压表相当于开路，如图所示当开关S闭合时，要使两灯均能发光，则通过两个灯泡都有电流。
本题主要考查对串联的特点以及电流表、电压表特性的了解，属于基础知识，要掌握。
8.【答案】D
【解析】解：ABD、探究串联电路中电流关系实验中，为得出普遍性的结论，要换用不同规格的灯泡多次测量，完毕后才能整理器材；故AB错误，D正确；
C、更换电流表的量程，再测出一组数据，仍然只有一组数据，得出的结论有偶然性；故C错误。
故选：D。
(1)用归纳法得出普遍性的结论要满足2个条件：一是样本要有代表性，二是样本数量足够多。
本题探究串联电路电流的关系，主要考查归纳法的运用。
9.【答案】C
【解析】解：小区内部车辆门禁系统可以自动识别将门打开，外部车辆需要门卫人员按动按钮才能将门打开，若将门禁系统看做一个自动开关，按钮看做一个手动开关，则两个开关单独都能开门，即两开关并联后再与电动机串联，故C正确。
故选：C。
根据题意确定两开关的连接方式；开关控制电动机时，应与电动机串联。
本题结合生活实际考查根据要求设计电路图，关键是确定两开关的连接方式。
10.【答案】C
【解析】解：风力发电机的原理是电磁感应现象；
A、甲图为奥斯特实验，说明通电导体周围有磁场，即电流的磁效应，电磁铁就是根据电流的磁效应制成的，故A错误；
B、图中两电磁铁串联，通过的电流相等，但两电磁铁线圈的匝数不同，可用来演示电磁铁的磁性强弱与线圈匝数多少的关系，故B错误；
C、图中导体棒AB在磁场中做切割磁感线运动时，电流表中会产生感应电流，故演示的为电磁感应，利用该原理制成了发电机，故C正确；
D、图中是磁场对电流的作用原理图，故D错误。
故选：C。
发电机的原理是电磁感应原理，根据实验装置及实验的现象进行判断。
本题考查发电机的原理，要求学生知道科学探究的基本环节，难度一般。
11.【答案】ACD
【解析】解：A、沿海地区通常比内陆地区昼夜温差小，原因沿海地区多水，内陆地区多砂石，水的比热容比砂石的比热容大，同样受冷和受热时温度变化小，故A正确；
B、冬天双手互搓，手克服摩擦做功，机械能转化为内能，使手的温度升高，这是用做功的方式改变内能，故B错误；
C、铅片与金片紧压在一起，过几年铅片和金片互相渗入，是扩散现象形成的，故C正确；
D、汽油机在做功冲程里，高温、高压的燃气膨胀推动活塞做功，将燃气的内能转化为机械能，故D正确。
故选：ACD。
(1)水的比热容比砂石的较大，因此在同样受冷和受热时，水的温度变化较小，砂石的温度变化较大；
(2)改变物体内能的方式有两种：做功和热传递，热传递过程是能量的转移过程，而做功过程是能量的转化过程；
(3)两种不同物质相互接触时，彼此进入对方的现象是扩散；
(4)汽油机在做功冲程里，高温、高压的燃气膨胀推动活塞做功，将燃气的内能转化为机械能。
本题主要考查学生对比热容、改变内能的方式、扩散现象、汽油机做功冲程等的掌握，难度不大。
12.【答案】AB
【解析】解：A、用毛皮摩擦橡胶棒，由于橡胶棒的原子核束缚核外电子的本领强，会从毛皮夺得电子，即一部分电子从毛皮转移到橡胶棒，所以橡胶棒因有多余的电子带负电，故A正确。
B、用毛皮摩擦过的橡胶棒与验电器A的金属球接触，因为橡胶棒带负电，故A带负电，连接前，验电器A的金属箔能够张开是因为同种电荷相互排斥，故B正确。
CD、连接时，A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来，此过程中，A上的负电荷(电子)转移到B，B带负电，因为电流方向与电子定向移动的方向相反，故瞬间电流的方向从验电器B流向A，故C错误，D错误。
故选：AB。
(1)自然界有两种电荷，用毛皮摩擦过的橡胶棒带负电，用丝绸摩擦过的玻璃棒带正电；
(2)验电器的原理是利用了同种电荷相互排斥；
(3)(4)在接触带电的过程中，是电子发生定向移动；人们把正电荷定向移动的方向规定为电流的方向，所以负电荷定向移动的方向与电流的方向相反。
理解常见物体带电的性质，以及电荷的转移情况和电流方向的规定，是解答此题的关键。
13.【答案】CD
【解析】解：
AB、根据图乙可知，质量相同的甲和乙升高相同的温度，甲的加热时间是乙的加热时间的2倍，则甲吸收的热量是乙吸收热量的2倍，则甲的吸热能力大于乙的吸热能力，甲为水，根据c=Qm△t可知，甲的比热容是乙的比热容的2倍，乙的比热容为：c乙=12×4.2×103J/(kg⋅∘C)=2.1×103J/(kg⋅∘C)，故A、B错误；
C、用相同的酒精灯加热，在相同的时间内，水吸收的热量等于乙吸收的热量，0∼8min乙吸收的热量等于甲吸收的热量：Q乙=Q水=c水m水△t=4.2×103J/(kg⋅∘C)×0.1kg×(100∘C−20∘C)=3.36×104J，故C正确；
D、酒精完全燃烧放出的热量为：Q放=m酒精q酒精=0.004kg×3×107J/kg=1.2×105J，酒精灯的加热效率为：η=Q吸Q放×100%=3.36×104J1.2×105J×100%=28%，故D正确。
故选：CD。
(1)(2)根据c=Qm△t求出乙的比热容；
(3)根据Q吸=cm△t求出乙吸收的热量；
(4)根据Q放=mq求出酒精放出的热量，根据效率公式求出效率。
本题考查了比热容的计算、吸热和放热公式的应用、效率的计算，考查的知识点较多。
14.【答案】BD
【解析】解：不考虑温度对灯丝电阻的影响，则R1=U1额2P1额=(6V)26W=6Ω；R2=U2额2P2额=(6V)23W=12Ω；
A、只闭合S1时，甲、乙两灯串联，通过两灯的电流相等，根据P=I2R，P1实P2实=I2R1I2R2=6Ω12Ω=12，故A错误；
B、只闭合S2、S3时，甲、乙两灯并联，甲、乙两灯的实际电压均等于额定电压6V，所以实际功率都等于额定功率，则P1实P2实=P1额P2额=6W3W=21，故B正确；
CD、只闭合S1、S2时，甲灯被短路，乙灯两端的实际电压等于额定电压6V，实际功率等于额定功率3W，即电路的总功率为3W，故C错误，D正确。
故选：BD。
不考虑温度对灯丝电阻的影响，先根据R=U2P分别计算出甲、乙两灯的电阻；
A、只闭合S1时，甲、乙两灯串联，通过两灯的电流相等，根据P=I2R，则实际功率之比为两灯电阻之比；
B、只闭合S2、S3时，甲、乙两灯并联，甲、乙两灯的实际电压均等于额定电压6V，所以实际功率都等于额定功率，据此比较；
CD、只闭合S1、S2时，甲灯被短路，乙灯两端的实际电压等于额定电压6V，实际功率等于额定功率。
本题考查了电功率公式的运用、多状态电路的动态分析，根据各开关不同的开合状态，分别分析每种状态下的电路情况不难得出正确答案。
15.【答案】无规则 加剧
【解析】【分析】
本题主要考查学生对扩散现象的了解和掌握，要知道温度越高，分子运动越剧烈，相对比较简单，是一道基础题。
一切物质的分子都在永不停息的做无规则运动，即扩散，温度越高，分子运动越剧烈。
【解答】
解：因为一切物质的分子都在不停地做无规则运动，故进入刚装修的房间，就会闻到甲醛的气味，这种运动会随气温的升高而加剧。
故答案为：无规则；加剧。
16.【答案】比热容
热传递

【解析】解：用水冷却发动机是因为水的比热容较大，在发动机开始工作后一段时间内，水箱中水的内能会增加，这是通过热传递方式来改变内能的。
故答案为：比热容；热传递。
水的比热容较大大，和其它物质比较，降低相同温度吸收热量多，所以汽车散热器常用水作为冷却剂。
改变物体内能的方式有两种：做功和热传递。
本题考查水的比热容较大的应用及改变内能的方法，属于基础题。
17.【答案】不停地做无规则运动
3.0×107

【解析】解：漫步公园中闻到阵阵花香，说明芳香油分子在不停地做无规则运动的结果，这种现象是扩散现象；热值是燃料的一种特性，其大小与燃料的种类有关，酒精的热值是3.0×107J/kg，一杯酒精倒掉一半，剩余酒精的热值仍为3.0×107J/kg
故答案为：不停地做无规则运动；3.0×107。
分子都在不停地做无规则运动；
热值是燃料的一种特性，其大小与燃料的种类有关，与燃料的质量、是否完全燃烧无关。。
本题考查扩散和热值的理解与掌握，是一道基础题目。
18.【答案】电压
右

【解析】解：因探究“一段电路中电流跟电阻的关系”时，应控制电阻两端电压不变，所以A、B两点间的电阻由5Ω更换为10Ω时，根据串联电路分压规律可知，定值电阻两端的电压变大，即电压表的示数变大了，应调节滑动变阻器的滑片增大接入电路中的电阻，减小电路中的电流，即将变阻器滑片适当向右移动。
故答案为：电压；右。
探究“一段电路中电流跟电阻的关系”时，应控制电阻两端电压不变，当A、B两点间的电阻由5Ω更换为10Ω后，电路中的总电阻变大，根据欧姆定律可知电路中的电流变化和滑片不动时变阻器两端的电压变化，根据串联电路的电压特点可知定值电阻两端电压的变化，然后判断电阻两端电压变化时电路中电流的变化，进一步判断滑片移动的方向。
研究导体中的电流与电阻的关系，需要保证导体两端的电压不变是此题的突破点。
19.【答案】10 1.84×107
【解析】解：汽油机飞轮1min转1200转，那么飞轮1s内的转数为20转；汽油机飞轮转2转就是一个工作循环，所以1s内的工作循环数：n=10次；汽油机一个工作循环有4个冲程，但只有1次对外做功，所以1s内对外做功数：n=10次；
汽油完全燃烧放出的热量：Q放=mq汽=0.4kg×4.6×107J/kg=1.84×107J。
故答案为：10；1.84×107。
(1)飞轮转2转就是一个工作循环，一个工作循环有4个冲程，4个冲程里只有一次对外做功，同时注意r/min转化为r/s；
(2)燃料完全燃烧放出热量的计算公式：Q=mq。
本题考查汽油机飞轮转速与对外做功关系、热量的计算，属于基础题。
20.【答案】断开 内
【解析】解：由图2的乙图知，当开关S断开时，电阻R0与R串联，此时电路的总电阻最大，根据P=U2R知，电路消耗的电功率最小，电路处于保温挡；
当开关S闭合时，电阻R被短路，只有电阻R0工作，此时电路的总电阻最小，根据P=U2R知，电路消耗的电功率最大，电路处于加热挡；
电饭煲工作时，利用的是电流的热效应，将电能转化为内能。
故答案为：断开；内。
(1)根据P=U2R知，当电压一定时，电阻越大，电功率越小，结合图2进行分析，在保温挡时，开关S处于闭合还是断开状态；
(3)电饭煲工作时，只要是将电能转化为内能。
本题主要考查了电路分析和电流的热效应的应用，属于基础题型，题目难度不大。
21.【答案】磁场
图乙

【解析】解：如图甲所示实验中，闭合开关后导体中有电流，且位于磁体的磁场中，导体棒ab向右运动，这说明磁场对通电导体有力的作用；应用于电动机，
图乙和图丙装置中，乙图中有电源供电，是电动机的模型，与图甲实验原理相同；丙图没有电源，是电磁感应现象的应用，是发电机的模型。
故答案为：磁场；图乙。
磁场对通电导体有力的作用，应用于电动机；闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生电流，这种电流叫感应电流，这一现象叫电磁感应现象，应用于发电机。
本题考查磁场对电流的作用及其应用，属于基础题。
22.【答案】低温
6.6×104

【解析】解：(1)由电路图可知，只闭合开关S1时，电路为R1的基本电路；同时闭合S1、S2时，两电阻并联；
因并联电路中总电阻小于任何一个分电阻，所以，只闭合开关S1时，电路的总电阻较大，由P=U2R可知，电源的电压一定时，电路的总功率最小，挂烫机处于低温挡；同时闭合S1、S2时，两电阻并联，挂烫机处于高温挡。
(2)高温挡时，电路的总电阻：R=R1R2R1+R2=88Ω×88Ω88Ω+88Ω=44Ω，
挂烫机处于高温挡工作1min产生的热量：Q=W=U2Rt=(220V)244Ω×60s=6.6×104J。
故答案为：低温；6.6×104。
(1)根据电路图可知，只闭合开关S1时，电路为R1的基本电路；同时闭合S1、S2时，两电阻并联；根据P=U2R分析挂烫机的挡位；
(2)先根据并联电阻规律求出总电阻，然后根据W=U2Rt求出挂烫机处于高温挡工作1min产生的热量。
本题考查了电功公式的灵活应用，分清挂烫机处于不同挡位时电路的连接方式是关键。
23.【答案】解：由题意知，两灯串联，应将两灯依次连接，电压表只测量L1两端的电压，将电压表正接线柱与L1右侧接线柱相连，即与L1并联，如图所示：

【解析】电路元件逐个顺次连接的电路叫串联电路。由题意可知，两灯泡串联，电压表只测量L1两端的电压，所以电压表与L1并联，据此连接电路。
本题考查了根据题意连接实物电路图，是一道较为简单的作图题。
24.【答案】解：根据电流表的电流是从正接线柱流入，从负接线柱流出，得出电源的右端为正极；
电流是由螺线管的右边流入的，根据安培定则，伸出右手四指弯曲指向电流的方向，大拇指所指的方向--通电螺线管的左端为N极，右端为S极；
根据磁极间的相互规律，靠近通电螺线管右端(S极)的为小磁针的N极，则小磁针的右端为S极，如图所示：

【解析】由电流表的接法得出电流的方向，由右手螺旋定则得出通电螺线管的极性，由磁极间的相互作用规律得出小磁针的极性。
本题考查了电流表的连接、安培定则的使用、磁极间的相互作用规律，仔细分析即可。
25.【答案】(1)B；(2)温度；(3)引力；(4)增加；做功；热传递
【解析】解：(1)二氧化氮的密度大于空气的密度，如果把二氧化氮气体放到上方的话，由于自身密度大的缘故，二氧化氮会在重力作用下沉到下方的空气瓶子中去，就不能说明分子在不停地做无规则运动，因此要把密度小的空气瓶子放到上方，把二氧化氮放在下方；
(2)在冷水杯和热水杯中滴入两滴墨水，会看到热水中的墨水扩散的快，这表明分子的无规则运动与温度有关，温度越高，分子的无规则运动越剧烈，扩散越快；
(3)图中两个压紧的铅块能吊起钩码，是由于分子间存在引力；
(4)迅速向下压活塞，活塞会压缩空气做功，机械能转化为内能，使空气的内能增加，温度升高，这是通过做功的方式增大空气内能的；当温度达到棉花的着火点时，棉花就会燃烧，这是通过热传递的方式增加棉花的内能的。
故答案为：(1)B；(2)温度；(3)引力；(4)增加；做功；热传递。
(1)扩散现象，是指分子在永不停息地做无规则运动，通过两只瓶内的气体颜色变化，来反映二氧化氮气体分子在做无规则运动；由于空气的密度小于二氧化氮气体，所以一般情况下空气处于二氧化氮气体的上方；
(2)分子的无规则运动与温度有关，温度越高，分子的无规则运动越剧烈；
(3)分子间存在着相互作用的引力与斥力；
(4)迅速向下压活塞，活塞会压缩空气做功，机械能转化为内能，使空气的内能增加，温度升高；热传递可以改变物体的内能。
本题考查学生对分子运动特点和其相关因素、改变内能的方式的掌握情况，需要对分子动理论加强记忆方面的训练。
26.【答案】断开 B A 2 A C 反比 保持定值电阻两端电压不变
【解析】解：(1)为保护电路，接入电路时开关应断开；
(2)小瑜选择10Ω的定值电阻，连接如图甲所示电路，检查发现电路中导线C脱落，要使滑片P向右端移动电流表示数变大，应将变阻器右下接线柱接入电路，将导线C脱落的一端接入滑动变阻器的B接线柱上，并将滑片移至最大值处A端；
(3)排除故障后，闭合开关，调节滑动变阻器滑片到适当位置，电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.2A，由欧姆定律，此时电压表示数为：UV=IR=0.2A×10Ω=2V；
(4)根据串联分压原理可知，将10Ω电阻换成15Ω电阻，定值电阻的阻值增大，其分得的电压增大；
根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻；
所以，滑片应向A端移动，使电压表的示数为2V，记录电流表示数；
(5)实验中使用的定值电阻阻值最大为20Ω，定值电阻两端的电压始终保持UV=2V，根据串联电路电压的规律，变阻器分得的电压：U滑=U−UV=4.5V−2V=2.5V，变阻器分得的电压为电压表示数的2.5V2V=1.25倍，根据分压原理，当接入20Ω电阻时，变阻器连入电路中的电阻为：R滑=1.25×20Ω=25Ω>20Ω；当定值电阻最小时，电路中的电流最大为：I最大=UVR最小=2V5Ω=0.4A>0.3A，故选：C；
(6)经过多次实验后，得出的结论是：在导体两端电压一定时，导体中的电流跟导体的电阻成反比；
(7)探究“电流和电阻的关系”的实验中，要控制电压不变，故本实验中滑动变阻器起到保护电路元件安全和控制定值电阻两端的电压不变的作用。
故答案为：(1)断开；(2)B；A；(3)2；(4)A；(5)C；(6)反比；(7)保持定值电阻两端电压不变。
(1)接入电路时开关应断开；
(2)滑片P向右端移动电流表示数变大，则应将变阻器右下接线柱接入电路，闭合开关前，滑片应置于最大阻值处；
(3)根据电流表选用小量程确定分度值读数，由欧姆定律得出电压表示数；
(4)根据控制变量法可知研究电流与电阻的关系时应控制定值电阻的电压相同，当换上大电阻时，根据串联分压原理确定电压表示数的变化，由串联电路电压的规律结合分压原理确定滑片移动的方向；
(5)根据串联电路电压的规律和分压原理确定变阻器连入电路中的最大阻值，从而确定变阻器的规格；
(6)在导体两端电压一定时，导体中的电流跟导体的电阻成反比；
(7)探究“电流和电阻的关系”的实验中，要控制电压表示数不变，据此分析。
本题探究电流与电阻关系，考查注意事项、电流表读数、欧姆定律的运用、器材的选择和归纳结论的能力等。
27.【答案】解：(1)水吸收的热量：
Q吸=c水m(t−t0)=4.2×103J/(kg⋅∘C)×4kg×(100∘C−20∘C)=1.344×106J；
(2)天然气完全燃烧放出的热量：
Q放=qV=4.0×107J/m3×0.096m3=3.84×106J；
(3)天然气灶的效率：
η=Q吸Q放×100%=1.344×106J3.84×106J×100%=35%。
答：(1)将这些水烧开，需吸收1.344×106J的热量；
(2)在这种情况下，燃烧的天然气放出了3.84×106J的热量；
(3)天然气灶的效率为35%。
【解析】(1)知道水的质量、水的初温和末温、水的比热容，利用吸热公式Q吸=cm(t−t0)求水吸收的热量(有用能量)；
(2)知道使用天然气的体积、天然气的热值，利用Q放=qV求天然气完全燃烧放出的热量(总能量)；
(3)天然气灶的效率等于水吸收的热量与天然气完全燃烧放出的热量之比。
本题考查热量的计算，主要掌握水的吸热公式、燃料燃烧放热公式以及效率公式的应用，题目难度不大。
28.【答案】解：(1)小灯泡L1标有“4V1.6W”字样，灯泡的电阻：R1=U12P1=(4V)21.6W=10Ω，
开关S2时，灯泡L1与电阻R2串联，在串联电路中电流处处相等，所以通过小灯泡的电流等于通过电阻的电流，
根据欧姆定律可得电路中的电流：I=U1′R1=2V10Ω=0.2A；
R2消耗的电功率：P2=I2R2=(0.2A)2×20Ω=0.8W；
(2)因串联电路中总电阻等于各分电阻之和，所以电源电压U=I×(R1+R2)=0.2A×(10Ω+20Ω)=6V；
(3)只闭合开关S1，小灯泡与滑动变阻器R3串联，
电压表测灯泡两端的电压，当电压表的示数U1′′=3V时，灯泡L1的电阻R1=10Ω，电路中的电流：I1=U1′′R1=3V10Ω=0.3A，
滑动变阻器R3允许通过的最大电流为1A，电流表的量程为0∼0.6A，因串联电路中各处的电流相等，所以电路中的最大电流为0.3A，
则小灯泡消耗的最大电功率：P1大=I12R1=(0.3A)2×10Ω=0.9W，
滑动变阻器接入电路最大阻值时，根据串联电路电阻规律结合欧姆定律可知此时通过电路的电流最小，根据P=UI可知此时灯泡的电功率最小
因串联电路中总电阻等于各分电阻之和，所以，电路中的最小电流：I2=UR1+R2=6V10Ω+30Ω=0.15A，
小灯泡消耗的最小电功率：P1小=I22R1=(0.15A)2×10Ω=0.225W，
所以，小灯泡消耗的电功率变化范围是0.225W∼0.9W。
答：(1)只闭合开关S2时，R2消耗的电功率是0.8W；
(2)电源电压为6V；
(3)只闭合开关S3，小灯泡消耗的电功率变化范围是0.225W∼0.9W。
【解析】(1)只闭合开关S2时，L1与R2串联，电压表测L1两端的电压，根据串联电路的电压特点和欧姆定律求出电路中的电流，根据P=I2R求出R2消耗的电功率；
(2)根据电阻的串联和欧姆定律求出电源的电压；
(3)只闭合开关S1时，灯泡与R3串联，电压表测灯泡两端的电压，电流表测电路中的电流，灯泡的额定电压大于电压表的量程，根据欧姆定律求出电压表的示数最大时电路中的电流，然后与电流表的量程相比较确定电路中的最大电流，根据P=I2R求出小灯泡消耗的最大电功率；当滑动变阻器接入电路中的阻值最大时灯泡消耗的电功率最小，根据电阻的串联和欧姆定律求出电路中的最小电流，根据P=I2R求出小灯泡消耗的电功率，然后得出答案。
本题考查了串并联电路的特点和欧姆定律、电功率公式的应用，关键是开关闭合、断开时电路连接方式的判断。
