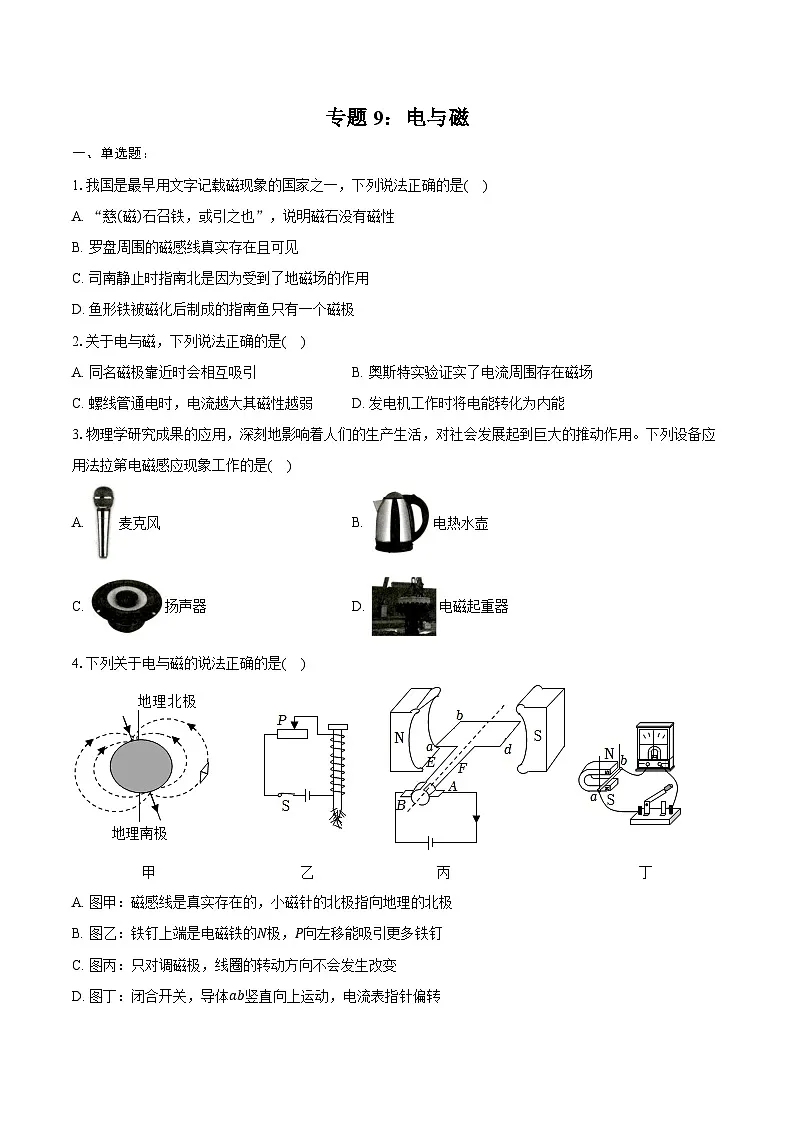

1.我国是最早用文字记载磁现象的国家之一，下列说法正确的是( )
A. “慈(磁)石召铁，或引之也”，说明磁石没有磁性
B. 罗盘周围的磁感线真实存在且可见
C. 司南静止时指南北是因为受到了地磁场的作用
D. 鱼形铁被磁化后制成的指南鱼只有一个磁极
2.关于电与磁，下列说法正确的是( )
A. 同名磁极靠近时会相互吸引B. 奥斯特实验证实了电流周围存在磁场
C. 螺线管通电时，电流越大其磁性越弱D. 发电机工作时将电能转化为内能
3.物理学研究成果的应用，深刻地影响着人们的生产生活，对社会发展起到巨大的推动作用。下列设备应用法拉第电磁感应现象工作的是( )
A. 麦克风B. 电热水壶
C. 扬声器D. 电磁起重器
4.下列关于电与磁的说法正确的是( )
A. 图甲：磁感线是真实存在的，小磁针的北极指向地理的北极
B. 图乙：铁钉上端是电磁铁的N极，P向左移能吸引更多铁钉
C. 图丙：只对调磁极，线圈的转动方向不会发生改变
D. 图丁：闭合开关，导体ab竖直向上运动，电流表指针偏转

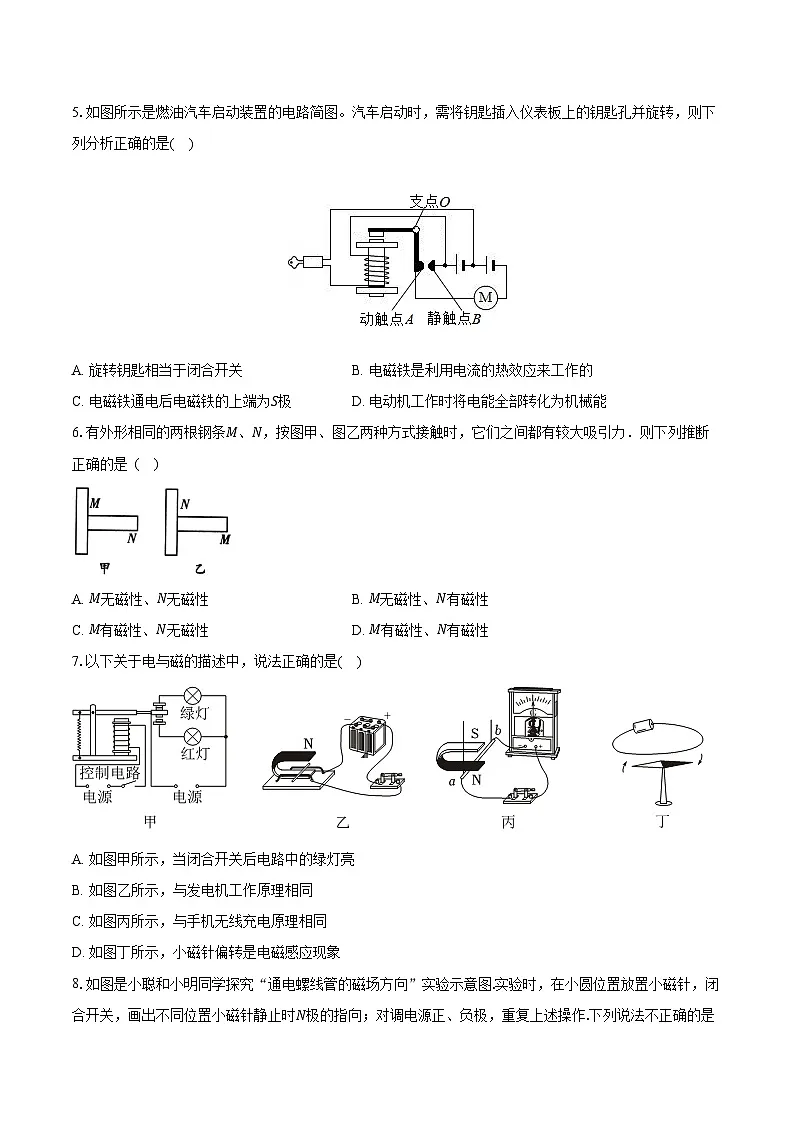

5.如图所示是燃油汽车启动装置的电路简图。汽车启动时，需将钥匙插入仪表板上的钥匙孔并旋转，则下列分析正确的是( )
A. 旋转钥匙相当于闭合开关B. 电磁铁是利用电流的热效应来工作的
C. 电磁铁通电后电磁铁的上端为S极D. 电动机工作时将电能全部转化为机械能
6.有外形相同的两根钢条M、N，按图甲、图乙两种方式接触时，它们之间都有较大吸引力．则下列推断正确的是 ( )
A. M无磁性、N无磁性B. M无磁性、N有磁性
C. M有磁性、N无磁性D. M有磁性、N有磁性
7.以下关于电与磁的描述中，说法正确的是( )
A. 如图甲所示，当闭合开关后电路中的绿灯亮
B. 如图乙所示，与发电机工作原理相同
C. 如图丙所示，与手机无线充电原理相同
D. 如图丁所示，小磁针偏转是电磁感应现象

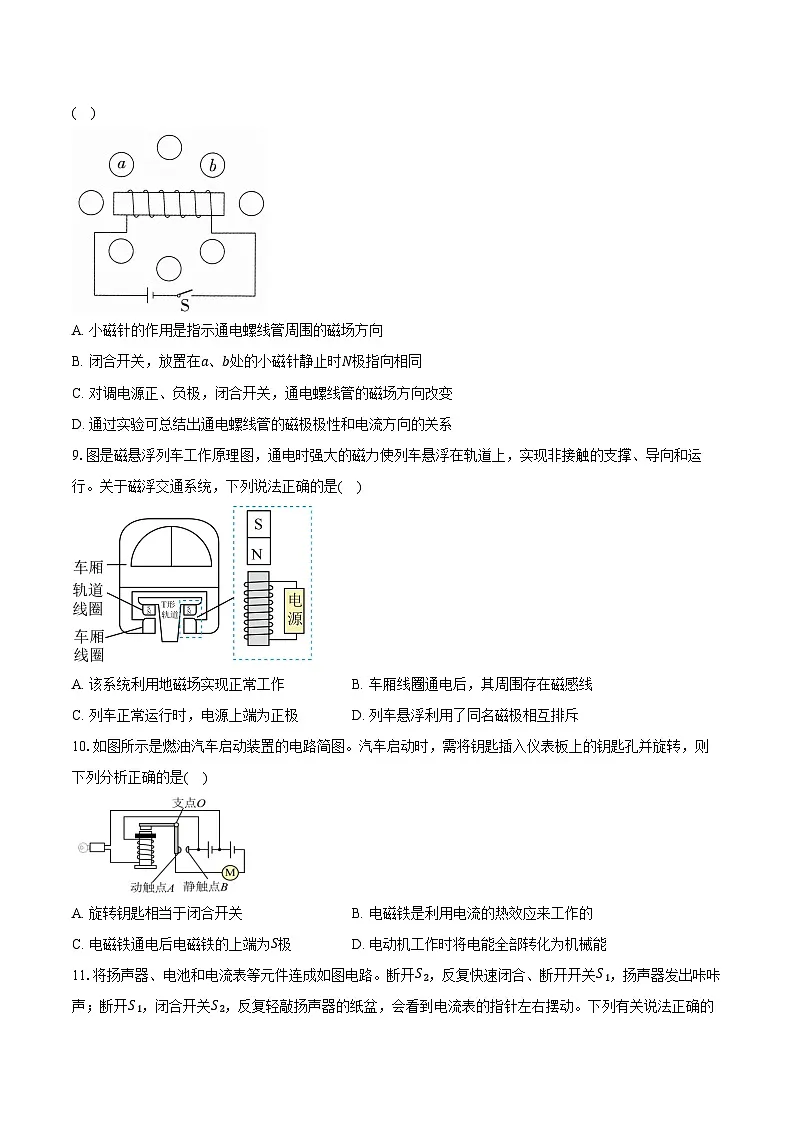

8.如图是小聪和小明同学探究“通电螺线管的磁场方向”实验示意图.实验时，在小圆位置放置小磁针，闭合开关，画出不同位置小磁针静止时N极的指向；对调电源正、负极，重复上述操作.下列说法不正确的是( )
A. 小磁针的作用是指示通电螺线管周围的磁场方向
B. 闭合开关，放置在a、b处的小磁针静止时N极指向相同
C. 对调电源正、负极，闭合开关，通电螺线管的磁场方向改变
D. 通过实验可总结出通电螺线管的磁极极性和电流方向的关系
9.图是磁悬浮列车工作原理图，通电时强大的磁力使列车悬浮在轨道上，实现非接触的支撑、导向和运行。关于磁浮交通系统，下列说法正确的是( )
A. 该系统利用地磁场实现正常工作B. 车厢线圈通电后，其周围存在磁感线
C. 列车正常运行时，电源上端为正极D. 列车悬浮利用了同名磁极相互排斥
10.如图所示是燃油汽车启动装置的电路简图。汽车启动时，需将钥匙插入仪表板上的钥匙孔并旋转，则下列分析正确的是( )
A. 旋转钥匙相当于闭合开关B. 电磁铁是利用电流的热效应来工作的
C. 电磁铁通电后电磁铁的上端为S极D. 电动机工作时将电能全部转化为机械能
11.将扬声器、电池和电流表等元件连成如图电路。断开S2，反复快速闭合、断开开关S1，扬声器发出咔咔声；断开S1，闭合开关S2，反复轻敲扬声器的纸盆，会看到电流表的指针左右摆动。下列有关说法正确的是( )
A. 扬声器发声的原理与发电机发电的原理相同
B. 扬声器发声时，将机械能转化为电能
C. 扬声器发电的原理与动圈式话筒工作的原理相同
D. 电流表指针左右摆动，是因为磁场方向发生变化
12.如图为动圈式话筒的简化示意图，磁铁固定在适当的位置，线圈与膜片相通，声波可使膜片左右振动从而带动线圈振动，线圈中就产生电流，实现声信号到电信号的转变.其工作原理是( )
A. 磁场对通电导线的作用B. 电流的热效应
C. 电流的磁效应D. 电磁感应
13.如图所示，把两个发光二极管极性相反地并联起来，组成二极管组、把它的a、b端分别接在手摇发电机和干电池组上时，将观察到的现象记录在下表中，以下说法正确的是( )
A. 表格中漏写的现象应该是“也一直发光”
B. 干电池把电能转化为光能
C. 手摇发电机产生的电流方向不变
D. 手摇发电机的工作原理是电磁感应
14.如图所示，小车上放有一条形磁铁，右侧有一螺线管，闭合开关S.下列判断正确的是( )
A. 通电螺线管的左端为S极B. 小车受到电磁铁斥力作用，向左运动
C. 滑片P向右移动，电磁铁的磁性减弱D. 通电螺线管外A点的磁场方向向左
15.在班级组织的“自制指南针”活动中，小伟同学用条形磁体将缝衣针磁化后，将其放在水中漂浮的一片树叶上．多次将树叶轻轻旋转，待树叶静止后，观察到树叶的尖端总是指向南方，如图所示．下列说法中正确的是( )
A. 树叶尖端指向地磁南极
B. 指南针的“N”应标注在树叶尖端
C. 树叶周围存在磁场和磁感线
D. 若用磁体的N极靠近树叶尖端，会相互吸引
16.图示为某电动机的原理图，EF、PQ为螺线管，abcd为电动机的线圈，OO′为转轴。闭合开关，从O点沿转轴观察，线圈顺时针转动，则( )
A. 螺线管F端为N极，P端为N极
B. 螺线管F端为S极、P端为S极
C. 若将电源的正负极对调，从O点沿转轴观察、线圈仍顺时针转动
D. 若将电源的正负极对调，从O点沿转轴观察，线圈将逆时针转动
17.如图是汽车尾气中CO浓度的检测电路示意图。气敏电阻R1的阻值随CO浓度增大而减小，R2是滑动变阻器，开关S闭合，当CO浓度高于某一设定值时，电铃报警。下列说法正确的是( )
A. 电磁铁的上端是S极
B. 电铃应接在A和B之间
C. 当CO浓度升高时电磁铁的磁性减弱
D. 电源用久后，U1减小，CO的报警浓度会变高
18.如图是某道路限载报警器的工作原理图。电源电压不变，R1是力敏电阻，其阻值随压力的变化而变化。闭合开关S，当车的质量超过限载质量时，电磁铁吸下衔铁，电铃响。根据不同的路面，可以改变滑动变阻器滑片P的位置，来设定不同的限载质量。下列说法错误的是( )
A. 电磁铁能吸下衔铁，是由于通电导体在磁场中受力
B. 检测时，车的质量越大电磁铁的磁性越强
C. 力敏电阻R1的阻值随压力的增大而减小
D. 若要提高设定的限载质量，应将滑片P向左移动
19.如图甲所示，磁场对导体的力F竖直向上，用Fab、Fcd、Fa′b′、Fc′d′分别表示图乙、丙中闭合开关时磁场对导体ab、cd、a′b′、c′d′的力，则( )
A. Fab竖直向下，Fcd竖直向下B. Fab竖直向上，Fcd竖直向下
C. Fa′b′竖直向上，Fc′d′竖直向下D. Fa′b′竖直向下，Fc′d′竖直向上
20.如图所示超市出口处装有报警器，它由防盗天线、检测门、检测器等构成。结账时贴在商品上的磁性标签会被消磁，若磁性标签未被消磁，通过检测门时，检测器就会检测到标签上的磁性而产生感应电流触发电路报警。下列选项中与报警器工作原理相同的是( )
A. B.
C. D.
21.在如图所示的四个实验中，能反映发电机工作原理的是( )
A. B.
C. D.
22.如图，某同学自制了一个扬声器，将线圈紧密粘贴在纸杯底部，在线圈上方放置一个强磁铁，在线圈中通入交变电流后，纸杯振动发声．下列说法正确的是( )
A. 该扬声器与发电机的工作原理相同
B. 磁场对线圈的力的方向随电流方向改变而改变
C. 线圈带动纸杯振动是电磁感应现象
D. 线圈中的电流不会产生磁场
二、多选题：
23.关于磁现象，下列说法正确的是( )
A. 铜、铁、铝和磁体靠近时，都会受到磁力的作用
B. 磁场对放入其中的磁性物体有力的作用
C. 在磁体周围撒铁屑，可通过铁屑判断磁体周围的磁场方向
D. 小磁针放入磁场中静止时，N极所指方向为该点的磁场方向
24.某同学研究磁体周围的磁场情况，将一根条形磁体放在水平桌面上，在它周围放置一些小磁针，小磁针的指向情况如图甲所示：将小磁针拿掉之后，在条形磁体上面放一块有机玻璃，玻璃上均匀撒一层铁屑，轻轻敲打玻璃，可以看到铁屑的分布情况如图乙所示；根据甲图和乙图所示的实验现象，用磁感线描述条形磁体周围的磁场情况如图丙所示。下列说法正确的( )
A. 图甲所示的实验，研究的是条形磁体周围的磁场方向特点
B. 图乙所示的实验，研究的是条形磁体周围的磁场分布及方向特点
C. 图丙所示的条形磁体周围的磁感线，是人们为了描述磁场建立的物理模型
D. 由图丙可知，条形磁体周围的磁场是由磁感线组成的
三、非选择题
25.有A、B、C三个物体，当A、B靠近时相互排斥，B、C靠近时相互吸引.上述现象如果是由它们可能具有磁性导致的，那么 一定具有磁性；上述现象如果是由它们可能带有电荷导致的，那么 可能带电．
26.如图所示是自制交流发电机模型。风车转动，线圈在磁场中做 磁感线运动时，电路中就会产生感应电流，电流方向与 方向和导体运动方向有关。如果把小量程电流表换成电池，把模型当作电动机，此时线圈 (填“能”或“不能”)持续转动。
27.如图所示，重庆蟠龙抽水蓄能电站于2024年全部投产，每年可减少二氧化碳排放39.87万吨.抽水蓄能电站的工作原理：在用电低谷时，将水从下水库抽到上水库储存，这是将电能转化为水的 能；在用电高峰时，将水从上水库放到下水库带动发电机发电，发电机是利用 原理工作的．
28.我国电网以交流供电，频率为______Hz；如图所示的家庭电路中，只闭合开关S1，电冰箱正常工作，保持开关S1闭合，再闭合开关S2，总闸立即跳闸，电冰箱、电视机均不工作，则故障原因是______。
29.如题图所示，桌面上有一枚转动灵活的小磁针，静止时，小磁针___________极指南；当导线与电池触接时，小磁针发生偏转，说明通电导线周围存在___________；断开电路，小磁针___________(选填“会”或“不会”)回到原来位置。
30.请根据图中通电螺线管的磁极名称，在虚线框内标出电源的极性(“+”或“−”)和静止小磁针的磁极名称。
31.如图所示，电流表正确连接在电路中，通电时请在括号中标出电源的正负极及小磁针静止时的N极。
32.(1)小京用图甲所示的装置进行实验，闭合开关的瞬间，观察到小磁针的___________现象，说明电流周围存在磁场．
(2)小京用图乙所示的装置进行实验，其中灵敏电流计指针偏转的方向可以反映电路中的电流方向.使金属棒ab向左做切割磁感线运动，灵敏电流计指针向右偏转，如图乙所示；保持磁场方向不变，使金属棒ab向右做切割磁感线运动，灵敏电流计指针向左偏转，如图丙所示.小京探究的问题是_________________________________．
33.磁铁具有吸引铁、钴、镍等物质的性质，小蕊和小昌同学想探究磁体对回形针的吸引力的大小与放入它们之间物体的哪些因素有关，请你参与探究并解决一些问题。
(1)如图，保持磁体和纸片间的距离一定，在纸片上放入不同的物体时，通过比较纸片下面能吸附的回形针数量，显示磁体对回形针吸引力的大小。回形针的放置有图中的甲、乙两种方法，依据__________的原理，回形针在磁场中某点受到的吸引力等于它的重力，应选择图中______的方法。
(2)选择正确的方法后，他们在纸片上分别放入形状、面积和厚度相同，材料不同的铁板、铝板等，观察能吸引的回形针个数，多次实验后将数据记录在下表中。
①分析数据，可以得出，在其他条件相同时，放入铁板或镍板，吸引回形针的数量______。说明铁板和镍板对吸引力的影响______，即对磁性屏蔽效果明显。
②铁、镍、铝都是导体，而铝对磁性屏蔽效果不明显，原因可能是_________________。
③铝是导体，陶瓷、玻璃和塑料是绝缘体，从表中数据知道，它们对吸引力影响效果相同。据此，你提出一个值得探究的问题：________________________。
(3)他们在纸片上分别放入形状和_________相同、面积不同的铁板，发现铁板面积越大，吸住的回形针数量越少。
(4)日常生活中，磁卡常受外界磁场影响出现消磁现象。请你根据含有铁、镍的物体对磁性屏蔽效果明显的性质，再写出一种保护磁卡磁性的方法：____________________________。
34.实验室备有嵌入螺线管的玻璃板和电源，小明和小亮分别选用铁屑和小磁针来“探究通电螺线管外部磁场的方向”。
(1)小明在螺线管周围的玻璃板上均匀地撒上一层铁屑。给螺线管通电后，轻敲玻璃板，小明观察到螺线管周围铁屑的分布情况如图甲所示。
小明的实验说明，通电螺线管外部的磁场和___________外部的磁场相似。
(2)小亮在螺线管周围的玻璃板上整齐、均匀地放置了32个小磁针，如图乙所示。给螺线管通电后，小亮观察到这32个小磁针的指向更接近于下图中的___。
(3)小明的实验方案具有明显的不足，其不足之处是______________________。
(4)为了弥补小明实验方案的不足，请提出一条改进建议：_____________________。
35.某个LED发光的颜色与通过其电流方向的关系如图1所示．
(1)该LED在两次实验中发光情况如图2所示，两次实验线圈均在转动，线圈1顺时针转动，由此可知线圈2_________(填“顺时针”或“逆时针”)转动．
(2)如图3，导体棒a与该LED相连；在某磁场中，使a垂直于纸面左右往复运动(虚线为运动轨迹)，LED交替发出红、黄光，则该过程a中电流方向_________(填“不变”或“变化”)，该磁场可能的分布包括图4中哪些选项？_________．
36.如图所示，用漆包线绕成矩形线圈，将线圈两端的漆全部刮去后放入磁场。
(1)闭合开关，由于磁场对 有力的作用，线圈会转动；线圈在磁场中 (选填“能”或“不能”)持续转动；
(2)将电源换成小量程电流表，闭合开关，缓慢转动线圈，发现电流表的指针左右摆动，说明线圈在磁场中转动时产生了 (选填“直流”或“交流”)电，实现 能向电能的转化。
答案和解析
1.【答案】C
【解析】解：A、磁石能吸引铁，说明磁石具有磁性，故A错误；
B、罗盘周围的磁感线是假想的曲线，故B错误；
C、司南静止时指南北是因为受到了地磁场的作用，故C正确；
D、鱼形铁被磁化后制成的指南鱼只有两个磁极，故D错误。
故选：C。
(1)磁石具有磁性；
(2)磁感线是假想的曲线，现实中不存在；
(3)地球周围存在磁场；
(4)磁体都有两个磁极。
本题考查了磁的有关知识，属于基础题。
2.【答案】B
3.【答案】A
【解析】解：
A、麦克风的工作原理是电磁感应现象，故A正确；
B、电热水壶的工作原理是电流的热效应，故B错误；
C、扬声器是利用通电导线在磁场中受力的作用的原理工作的，故C错误；
D、电磁起重机的主要部件是电磁铁，其工作原理是电流的磁效应，故D错误。
故选：A。
闭合电路中的部分导体在磁场中做切割磁感线运动时，会产生感应电流，这是电磁感应现象；明确选项中提到的这四个设备的工作原理，然后找出与题目要求对应的即可。
在电和磁这一部分中，涉及了一些电学设备，每个设备的工作原理是经常考查的知识点。要在理解的基础上，记住这些基础知识。
4.【答案】B
【解析】解：A.图甲：磁感线是假想的模型，不是真实存在的，小磁针的北极指向地理的北极，故A错误；
B.图乙：根据安培定则，电流从上方流入，铁钉上端是电磁铁的N极，P向左移电阻减小，电路中的电流变大，电磁铁的磁性增强，能吸引更多铁钉，故B正确；
C.图丙：电动机的转动方向与电流方向和磁场方向有关，只对调磁极，电流方向不变，线圈的转动方向发生改变，故C错误；
D.图丁：导体AB 竖直向上运动，运动方向与磁感线方向平行，不能切割磁感线，不能产生感应电流，电流表指针不偏转，故D错误。
故选：B。
(1)磁感线是假想的模型，不是真实存在的；
(2)根据安培定则判断磁极，当线圈的匝数一定时，电磁铁中的电流越大，磁性越强；
(3)通电线圈在磁场中的转动方向与磁场方向和电流方向有关；
(4)闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生电流，这种电流叫感应电流，这一现象叫电磁感应现象。
本题考查影响电磁铁磁性强弱的因素、磁感线、产生感应电流的条件、影响电动机转动方向的因素。
5.【答案】A
【解析】解：A、将钥匙插入仪表板上的钥匙孔并旋转，汽车启动，所以旋转钥匙相当于闭合开关，故A正确；
B、电磁铁是利用电流的磁效应来工作的，故B错误；
C、读图可知，电流从电磁铁的上端流入，用右手握住螺线管，使四指指向电流的方向，则大拇指所指的上端为螺线管的N极，故C错误；
D、电动机能够将电能大部分转化为机械能，但也会产生一少部分内能，故D错误。
故选：A。
(1)将钥匙插入仪表板上的钥匙孔并旋转，汽车启动，所以旋转钥匙相当于闭合开关；
(2)电流流过导体时导体发热，这种现象是电流的热效应；
(3)利用安培定则判断电磁铁的极性；
(4)电动机将电能转化为机械能，同时也会产生少量内能。
本题考查应用物理知识解决实际问题的能力，关键是认清电路的构造，联系所学知识进行解答。
6.【答案】D
7.【答案】C
【解析】解：A、如图甲所示，当闭合开关后，电磁铁中有了电流，电磁铁有了磁性，吸下衔铁，红灯亮、绿灯灭，故A错误；
B、如图乙所示，通电导体在磁场中会受到力的作用，与电动机工作原理相同，故B错误；
C、如图丙所示，闭合电路的部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流，这种现象叫电磁感应现象，与手机无线充电原理相同，故C正确；
D、如图丁所示，小磁针偏转是因为通电导体的周围存在磁场，故D错误。
故选：C。
(1)根据电磁继电器的原理进行分析。
(2)通电导体在磁场中会受到力的作用，电动机就是利用该原理来工作的。
(3)闭合电路的部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流，这种现象叫电磁感应现象，发电机就是利用该原理制成的。
(4)奥斯特实验说明通电导体的周围存在磁场。
本题主要考查了电流的磁效应、电磁感应现象以及通电导体在磁场中受到力的作用；知道电磁继电器、电动机、无线充电的基本原理。
8.【答案】B
【解析】解：A、小磁针的作用是指示通电螺线管周围的磁场方向，故A正确；
B、闭合开关，放置在a、b处的小磁针静止时N极指向是不同的，因为a点小磁针N指向左下；b点小磁针N指向左上，磁场方向不同，故B错误；
C、对调电源正负极，闭合开关，通电螺线管的磁场方向改变，故C正确；
D、通过实验可总结出通电螺线管的磁极性和电流方向的关系，故D正确。
故选：B。
(1)小磁针的作用是指示通电螺线管周围的磁场方向。
(2)通电螺线管外部的磁场和条形磁体的磁场分布相似。
(3)通电螺线管的磁极方向与电流的方向有关。
本题主要考查了通电螺线管的磁场分布；关键是知道通电螺线管的磁场方向与电流方向有关。
9.【答案】C
【解析】【详解】A.磁悬浮利用电流的磁场工作的，故A错误；
B.磁感线是假想的模型，车厢线圈通电后，其周围存在磁场，磁感线假想的，不存在，故B错误；
CD.列车采用悬挂悬浮，正常运行时是利用异名磁极相互吸引，电磁铁上端为S极，根据安培定则知，电源上端为正极，故C正确，D错误。
故选C。
10.【答案】A
【解析】解：A、将钥匙插入仪表板上的钥匙孔并旋转，汽车启动，所以旋转钥匙相当于闭合开关，故A正确；
B、电磁铁是利用电流的磁效应来工作的，故B错误；
C、读图可知，电流从电磁铁的上端流入，用右手握住螺线管，使四指指向电流的方向，则大拇指所指的上端为螺线管的N极，故C错误；
D、电动机能够将电能大部分转化为机械能，但也会产生一少部分内能，故D错误。
故选：A。
(1)将钥匙插入仪表板上的钥匙孔并旋转，汽车启动，所以旋转钥匙相当于闭合开关；
(2)电流流过导体时导体发热，这种现象是电流的热效应；
(3)利用安培定则判断电磁铁的极性；
(4)电动机将电能转化为机械能，同时也会产生少量内能。
本题考查应用物理知识解决实际问题的能力，关键是认清电路的构造，联系所学知识进行解答。
11.【答案】C
【解析】扬声器发声是利用通电导体在磁场中受力运动，它的原理与电动机的原理相同，故A错误；扬声器发声时，将电能转化为机械能，故B错误；扬声器发电的原理是电磁感应现象，与动圈式话筒工作的原理相同，故C正确；电流表指针左右摆动，是因为电流方向是变化的，磁场方向不变，故D错误。
12.【答案】D
【解析】解：A、磁场对通电导线的作用，体现的是电动机的原理，故A错误；
B、电流的热效应是各种电热器的工作原理，故B错误；
C、电流的磁效应，是电磁铁的原理，故C错误；
D、电磁感应是发电机的原理，动圈式话筒的工作原理应该与发电机原理相同，故D正确。
故选：D。
动圈式话筒的工作原理应该与发电机原理相同。
要注意区分电动机原理和发电机原理。
13.【答案】D
【解析】解：A.二极管具有单向导电性，干电池组的电流方向不变，由图得，甲乙二极管的电极连接相反，当甲乙连接在干电池两端时，甲一直发光，说明电流分别从甲的正极流入、乙的负极流入，则乙一直不发光，故A错误；
B.干电池把化学能转化为电能，发光二极管将电能转化为光能，故B错误；
C.手摇发电机，磁场方向不变，导线切割磁感线的方向不断发生改变，则产生的电流方向会改变，故C错误；
D.手摇发电机的工作原理是闭合电路的一部分导体在磁场中做切割磁感线运动，在电路中产生感应电流，这就是电磁感应现象，故D正确。
故选：D。
知道手摇发电机的原理是电磁感应，它产生的是交流电，而二极管则具有单向导电性，据此可做出判断。
解答本题要知道手摇发电机的原理，了解二极管的单向导电性，综合性强，是一道值得关注的好题。
14.【答案】C
【解析】AB、电流从电源的正极流出，根据安培定则可知，通电螺线管的左端是N极，右端为S极，小车上的磁铁左端为N极，异名磁极相互吸引，小车受到了一个向右的吸引力，小车就会向右运动。故AB错误；
C、滑片P向右移动，连入电路的电阻增大，电源电压不变，电流减小。在线圈匝数和铁芯不变时，电流减小，电磁铁的磁性减弱。故C正确；
D、在磁体的外部，磁感线从磁体的N极出来，回到S极，故通电螺线管外 A 点的磁场方向向右，故D错误。
故选：C。
15.【答案】D
【解析】A(×)树叶的尖端指向南方，由于地磁北极在地理南极附近，故树叶尖端指向地磁北极．
B(×)树叶尖端指向地磁北极，根据异名磁极相互吸引可知，树叶尖端为S极．
C(×)缝衣针磁化后相当于一个磁体，磁场是磁体周围真实存在的物质，而磁感线是不存在的．
D(√)由于异名磁极相互吸引，因此用磁体的N极靠近树叶尖端(S极)，两者会相互吸引．
16.【答案】C
【解析】【详解】A.由图可知，电流从螺线管EF的左端流入，根据安培定则可知，E端为N极，F端为S极，故A不符合题意；
B.由图可知，电流从螺线管PQ的左端流入，根据安培定则可知，Q端为S极，P端为N极，故B不符合题意；
CD.由题意知，闭合开关，此时从O点沿转轴观察，线圈顺时针转动；线圈受力转动的方向与磁场方向和电流方向有关，若将电源的正负极对调，则螺线管中电流方向与原来反向，根据安培定则可知，螺线管的磁极改变，且电动机线圈中的电流方向与原来相反向，则线圈受到磁场力的方向不会发生改变，即从O点沿转轴观察，线圈仍顺时针转动，故C符合题意，D不符合题意。
故选C。
17.【答案】D
【解析】由题图知，电流从电磁铁的下端流入、上端流出，根据安培定则可知，电磁铁的上端为N极，故A错误；控制电路中，两电阻串联接入电路，当CO浓度升高时，气敏电阻R1的阻值减小，控制电路的总电阻减小，电源电压不变，由欧姆定律可知控制电路中的电流增大，电磁铁的磁性增强，故C错误；当CO浓度高于某一设定值时，衔铁被吸下，电铃报警，所以电铃应接在C和D之间，故B错误；用久后，电源电压U会减小，由欧姆定律可知只有当R1阻值变得更小时，控制电路才能达到衔铁被吸下的最小电流，结合题意可知报警时CO最小浓度比设定值高，故D正确。
18.【答案】A
【解析】解：A.电磁铁是利用电流的磁效应来工作的，通电导体的周围存在磁场，电磁铁能吸下衔铁，故A错误；
BC.闭合开关S，当车的质量超过限载质量时，电磁铁吸下衔铁，说明压力增大，电路中的电流增大，由欧姆定律可知电路中的总电阻减小，R1和R2串联，设定限载质量后，R2不变，力敏电阻R1的阻值减小，可以得到力敏电阻的阻值随压力的增大而减小；检测时，车的质量越大，车的重力越大，对力敏电阻的压力越大，力敏电阻的阻值越小，电路中的电流越大，电磁铁的磁性越强，故BC正确；
D.若要提高设定的限载质量，此时力敏电阻的阻值减小，电磁铁吸下衔铁时的电流不变，根据欧姆定律可知，电路的总电阻不变，应该增大滑动变阻器的电阻，应将滑片P向左移动，故D正确。
故选：A。
(1)电磁铁是利用电流的磁效应来工作的。
(2)车的质量越大，对力敏电阻的压力越大，力敏电阻的阻值越小，电路中的电流越大，电磁铁的磁性越强。
(3)根据题意分析可知：力敏电阻的阻值随压力的增大而减小。
(4)根据欧姆定律和力敏电阻的特性进行分析。
本题考查的是电磁继电器的基本构造和原理；知道影响电磁铁磁性强弱的因素；会根据欧姆定律进行分析。
19.【答案】C
【解析】图甲中，电源左侧为正极、右侧为负极，则导体棒中的电流方向垂直于纸面向里，磁体间的磁场方向从右向左，导体受到磁场力的方向是竖直向上的；
图乙中，电源正负极与图甲相反，闭合开关后，ab中的电流方向垂直于纸面向外(即从b到a)，磁体间的磁场方向从右向左，与甲图中的电流方向相反，磁场方向相同，所以ab受到磁场力Fab的方向是竖直向下的；由于cd中的电流方向与ab中的电流方向相反，磁场方向相同，则cd的受力方向与ab的受力方向相反，即磁场力Fcd的方向是竖直向上的，故AB错误；
图丙中，电源正负极与图甲相反，闭合开关后，a′b′中的电流方向垂直于纸面向外(即从b′到a′)，而磁体间的磁场方向是从左向右，与甲图中的电流方向相反，磁场方向相反，所以a′b′与图甲中导体受到磁场力的方向相同，即Fa′b′的方向是竖直向上的；由于c′d′中的电流方向与a′b′中的电流方向相反，磁场方向相同，则c′d′的受力方向与a′b′的受力方向相反，即磁场力Fc′d′的方向是竖直向下的，故C正确，D错误。
故选：C。
本题考查磁场对通电导体力的作用，力的方向与磁场方向和电流方向有关。同时反向磁场方向和电流方向，力的方向不变，只反向磁场方向或者电流方向，力的方向反向。
20.【答案】D
【解析】【详解】由题中的“检测器就会检测到标签上的磁性而触发电路报警”可知报警器的工作原理是电磁感应；
AB.两图中利用的是电流的磁效应，即电生磁，故AB不符合题意；
C.图中有电源，为电动机原理图，即通电导线在磁场中受到力的作用，故C不符合题意；
D.图为发电机原理图，利用的是电磁感应原理，故D符合题意。
故选D。
21.【答案】A
【解析】解：发电机的工作原理是电磁感应现象。
A、该图验证的是在闭合回路中，导体切割磁感线运动时，电路中产生感应电流，是发电机的工作原理，故A符合题意；
B、该图验证的是通电导体在磁场中受到力的作用，是电动机的工作原理，故B不符合题意；
C、该图验证的是影响电磁铁磁性大小因素的实验，电磁铁的工作原理是电流的磁效应，故C不符合题意；
D、该图是奥斯特实验，验证的是电流的磁效应，故D不符合题意。
故选：A。
发电机是利用电磁感应现象制成的，正确分析四个选项各是研究什么问题的，再做回答。
本题涉及的内容有电流的磁效应、电动机的原理和发电机的原理。注意电磁感应和通电导体在磁场中受力运动的装置是不同的，前者外部没有电源，后者外部有电源。
22.【答案】B
【解析】A(×)C(×)放在强磁场中的线圈中通入交变电流后，由于磁场对通电线圈有力的作用，故通电线圈会受力运动，带动纸杯振动发出声音，故该扬声器的工作原理与电动机的工作原理相同．
B(√)通电线圈在磁场中受力的方向与电流方向和磁场方向有关．磁场方向不变，当电流方向改变时，线圈受力的方向也随之发生改变．
D(×)由奥斯特实验可知，通电导体周围存在磁场，故线圈中的电流会产生磁场．
23.【答案】BD
【解析】AB.磁场对放入其中的铁、钴、镍及磁性物体有力的作用，铜和铝不会受到磁力的作用，故 A错误，B正确；
C.利用撒在磁体周围的铁屑可以判断该磁体周围的磁感线分布，不能判断磁场方向，故C错误；
D.在磁场中，小磁针静止时北极所指的方向为该点的磁场方向，故D正确。
故选BD。
24.【答案】AC
【解析】解：A.图甲，小磁针放在条形磁体的周围，条形磁体的周围存在磁场，小磁针静止时N极的指向为磁场的方向，故A正确；
B.磁体周围始终存在磁场，借助细铁屑可以显示磁体周围的磁场分布特点，但不能显示磁场方向，故B错误；
CD.磁感线是人们利用建模的方法画出来的，并不真实存在的曲线，磁场是不由磁感线组成的，故C正确，D错误。
故选：AC。
(1)在磁体周围空间存在一种特殊的物质，这种物质能对放入其中的磁体产生力的作用，这就是磁场；
(2)为了形象地描述磁场，我们引入了磁感线。
本题考查对磁感线、磁场、磁场方向的认识和理解，属于一道基础题，需要掌握这些基础知识。
25.【答案】A、B
C

26.【答案】切割
磁场
不能

【解析】解：风车转动，线圈在磁场中做切割磁感线运动时，电路中就会产生感应电流；感应电流方向与磁场方向和导体运动方向有关；
若将图中小量程电流表换成电池，则无风吹时，由于通电线圈处在磁场中故而受力转动，但线圈转动至平衡位置因线圈两端的绝缘漆全部刮掉，无法改变线圈中的电流从而不能持续转动下去。
故答案为：切割；磁场；不能。
(1)根据产生感应电流的条件：闭合电路的一部分导体在磁场中做切割磁感线运动；产生感应电流的过程的机械能转化为电能的过程；
(2)感应电流方向与磁场方向和导体运动方向有关。
产生感应电流必备的条件：闭合电路；一部分导体做切割磁感线运动，缺一不可，应熟记。
27.【答案】重力势
电磁感应

28.【答案】50 电视机短路
【解析】解：我国以交流供电，频率为50Hz；
只闭合开关S1，电冰箱正常工作，保持开关S1闭合，再闭合开关S2，总闸立即跳闸，说明电路发生短路现象或用电器的总功率过大；由于电冰箱和电视机都是小功率用电器，说明总闸跳闸不是由于总功率过大造成的，而是有短路现象发生，即故障原因是电视机所在支路短路。
故答案为：50；电视机短路。
(1)根据我国供电标准回答；
(2)空气开关“跳闸”的原因是电路电流过大，电流过大有两个原因：发生短路或用电器的总功率过大。
本题考查我国电网的供电标准以及总闸“跳闸”的原因和家庭电路故障的判断，是一道基础题。
29.【答案】S 磁场 会
【解析】[1]地球本身是个磁体，地球周围存在磁场，地磁北极在地理南极附近，根据异名磁极相互吸引的特性，静止时，在地磁场的作用下，小磁针的南极指向地磁北极，即地理南极。
[2]当导线与电池接触时，形成闭合回路，导线中有电流通过，此时，小磁针发生偏转，即小磁针受到磁场力的作用，说明通电导线周围存在磁场。
[3]断开电路，电路中没有电流通过，小磁针在地磁场的作用下会回到原来的位置。
30.【答案】
【解析】由题图可知，通电螺线管的右端为N极，根据安培定则可知，线圈中电流是右进左出，则电源的左端为负极；根据磁极间的相互作用可以判断出小磁针的左端为S极，右端为N极，如下图所示：
31.【答案】
【解析】解：电流应从电流表的正接线柱流入、负接线柱流出，则可知电源的左端为正极、右端为负极，即电流从螺线管的左端流入，右端流出，根据安培定则可知，通电螺线管的左端为S极、右端为N极；根据异名磁极相互吸引可知，小磁针静止时左端为S极，右端为N极，如下图所示：
根据电流表的使用方法分析螺线管中电流的方向、电源的正负极；根据安培定则判定螺线管的磁性，根据磁极间的相互作用规律判定小磁针的磁性。
本题考查了安培定则的应用、磁极间的相互作用规律，属于基础题。
32.【答案】发生偏转 感应电流的方向与金属棒切割磁感线运动的方向是否有关
【解析】解：(1)小京用图甲所示的装置进行实验，闭合开关的瞬间，观察到小磁针发生偏转的现象，说明电流周围存在磁场。
(2)小京用图乙所示的装置进行实验，其中灵敏电流计指针偏转的方向可以反映电路中的电流方向。使金属棒ab向左做切割磁感线运动，灵敏电流计指针向右偏转，如图乙所示；保持磁场方向不变，使金属棒ab向右做切割磁感线运动，灵敏电流计指针向左偏转，如图丙所示。小京探究的问题是：感应电流的方向与金属棒切割磁感线运动的方向是否有关。
故答案为：(1)发生偏转；(2)感应电流的方向与金属棒切割磁感线运动的方向是否有关。
(1)通电导体的周围存在磁场。
(2)闭合电路的部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流，这种现象叫电磁感应；发电机就是利用该原理来工作的。
知道电流的磁效应；知道产生感应电流的条件；知道感应电流的方向与导体切割磁感线运动的方向和磁场方向有关。
33.【答案】(1)二力平衡；乙 (2)①较少；较大 ②铝不能被磁化 ③磁性屏蔽的效果与哪些因素有关 (3)厚度 (4)磁卡放入铁盒中
【解析】(1)回形针受到两个力的作用：重力和磁体的吸引力，处于静止状态，所以这两个力是一对平衡力，应用的原理是二力平衡；甲图中，回形针受到的吸引力和重力不在一条直线上，所以不是平衡力，因此选择乙图。
(2)①分析数据可以得出，在其他条件相同时，放入铁板或镍板，吸引回形针的数量较少，说明铁板和镍板对吸引力的影响较大，即对磁性屏蔽效果明显；②铁、镍、铝都是导体，而铝对磁性屏蔽效果不明显，原因可能是铝不是磁性物质，不能被磁化；③铝是导体，陶瓷、玻璃和塑料是绝缘体，从表中数据知道，它们对吸引力影响效果相同；铁、镍、铝都是导体，它们对吸引力影响效果却不同，因此提出的问题是：磁性屏蔽的效果与哪些因素有关。
(3)要探究屏蔽效果与铁板面积的关系，必须保持铁板的形状、厚度一定，改变面积大小，观察回形针被吸起的数目多少。
(4)由于含有铁、镍的物体对磁性屏蔽效果明显，所以可以将磁卡放在铁盒中，磁性就能长时间保持了。
34.【答案】(1)条形磁体；
(2)B；
(3)无法判断出通电螺线管外部磁场的方向；
(4)增加小磁针，把小磁针放到螺线管四周不同位置。
【解析】解：(1)通电后小磁针的指向如图甲所示，说明通电螺线管外部的磁场与条形磁体的磁场相似；
(2)在图中，根据周围小磁针N极指向与该点磁感线方向一致，在通电螺线管外部，磁感线是从北极发出，最后回到南极，只有B图所示小磁针N极指向一致，左侧小磁针N极都指向外侧，右侧小磁针N极都指向内侧，其它三个图示小磁针N极指向均有不同方向之处；
(3)根据安培定则，右手握住螺线管，四指指向电流的方向，大拇指指向螺线管的那一端，是电磁铁N极，另一端为S极；但此方案中无法从图示判断出电流的方向确定四指指向，且铁屑静止时也不能够通过铁屑的分布判断通电螺线管外部磁场的方向，故无法判断出通电螺线管外部磁场的方向；
(4)根据周围小磁针N极指向与该点磁感线方向一致，在通电螺线管外部，磁感线是从北极发出，最后回到南极，小磁针与铁屑相比，能更好地显示出各点的磁场方向，增加小磁针，把小磁针放到螺线管四周不同位置，螺线管通电后，小磁针N极所指的方向就是该点的磁场方向。
故答案为：(1)条形磁体；(2)B；(3)无法判断出通电螺线管外部磁场的方向；(4)增加小磁针，把小磁针放到螺线管四周不同位置。
(1)通电螺线管的磁场分布与条形磁体相似；
(2)小磁针在磁场中静止时北极指向与该点的磁感线方向一致，由此分析；
(3)根据安培定则内容和铁屑静止时不能由转换法判断通电螺线管外部磁场的方向分析；
(4)小磁针静止时N极指向的方向为该点磁场方向。
此题中在探究螺线管的磁场分布时用到了建立模型法；通过螺线管周围小磁针的北极指向确定了螺线管周围的磁场方向，再利用建立模型法画出了其周围的磁感线形状。
35.【答案】(1)顺时针 (2)变化；①③④
【解析】解：(1)线圈1顺时针转动，二极管发出红光；线圈2的磁感线的方向发生了改变，二极管发出的是黄光，这说明电流的方向也发生了改变；磁场方向、电流方向同时发生了变化，导体受力方向不变，所以线圈2也是顺时针转动；
(2)在某磁场中，使a垂直于纸面左右往复运动(虚线为运动轨迹)，LED交替发出红、黄光，这说明通过二极管的电流发生了变化，即该过程a中电流方向发生了变化；
电路中能产生感应电流，说明导体做切割磁感线运动，①③④中的导体都做切割磁感线运动，而②中的导体运动方向与磁感线方向相同，没有切割磁感线，不会产生感应电流，二极管不发光。
(1)通电导体在磁场中的受力方向与电流反向、磁场的方向有关；
(2)根据二极管的发光情况分析电流的方向是否发生变化；闭合电路的一部分导体在磁场中做切割磁感线运动，导体中会产生感应电流。
本题考查了通电导体在磁场中受力运动、产生感应电流的条件、二极管的应用，难度不大。
36.【答案】电流
不能
交流
机械

【解析】【详解】(1)闭合开关，通电线圈在磁场中能够转动，说明磁场对电流有力的作用，线圈会转动。
线圈两端的漆全部刮去，转到平衡位置时，由于电流的方向不能改变，所以不能持续转动。
(2)将电源换成小量程电流表，闭合开关，组成闭合电路，缓慢转动线圈，线圈在磁场中做切割磁感线运动时，电流表的指针左右摆动，说明线圈在磁场中转动时产生了感应电流，而且电流方向随时间发生变化，属于交流电，根据此原理可制成发电机，将机械能转化为电能。
手摇发电机
干电池组
现象
甲、乙交替发光
甲一直发光；乙______
磁体与纸片之间放入的物体
不放物体
铁板
镍板
铝板
陶瓷板
玻璃板
塑料板
吸引回形针数量/个
4
1
1
3
3
3
3
