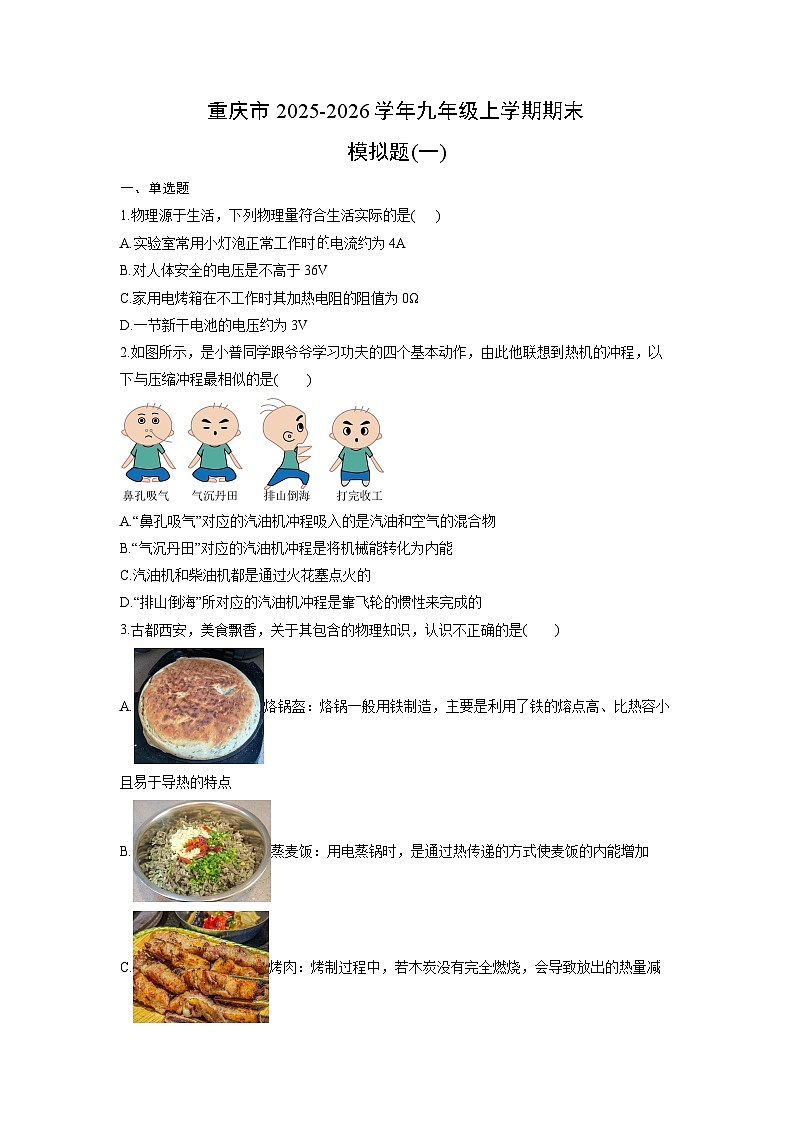

2025-2026学年重庆市九年级上学期期末模拟题（一）物理试卷（学生版）

这是一份2025-2026学年重庆市九年级上学期期末模拟题（一）物理试卷（学生版），共9页。试卷主要包含了单选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。
一、单选题
1.物理源于生活，下列物理量符合生活实际的是( )
A.实验室常用小灯泡正常工作时电流约为4A
B.对人体安全的电压是不高于36V
C.家用电烤箱在不工作时其加热电阻的阻值为0Ω
D.一节新干电池的电压约为3V
2.如图所示，是小普同学跟爷爷学习功夫的四个基本动作，由此他联想到热机的冲程，以下与压缩冲程最相似的是( )
A.“鼻孔吸气”对应的汽油机冲程吸入的是汽油和空气的混合物
B.“气沉丹田”对应的汽油机冲程是将机械能转化为内能
C.汽油机和柴油机都是通过火花塞点火的
D.“排山倒海”所对应的汽油机冲程是靠飞轮的惯性来完成的
3.古都西安，美食飘香，关于其包含的物理知识，认识不正确的是( )
A.烙锅盔：烙锅一般用铁制造，主要是利用了铁的熔点高、比热容小且易于导热的特点
B.蒸麦饭：用电蒸锅时，是通过热传递的方式使麦饭的内能增加
C.烤肉：烤制过程中，若木炭没有完全燃烧，会导致放出的热量减少，木炭热值不变
D.炒豆芽：爆炒时，主要是通过做功的方式使豆芽的内能增加
4.我国高铁采用了能量回收制动方式：列车到站前停止电力供应，继续向前运行，内部线圈随车轮转动，切割磁感线产生感应电流。下列与其工作原理相同的是( )
A.B.
C.D.
5.科技小组利用电磁继电器、人体红外传感器、电动机等元件制作了自动门模拟电路，电路如图甲所示。控制电路的电源电压，为定值电阻，人体红外传感器的阻值R随人体到大门距离L的变化关系如图乙所示；经测试，时，电磁铁线圈中的电流为100mA，衔铁刚好被吸下，刚好触发电动机工作，大门打开(不计电磁铁线圈的电阻)。开关S闭合后，下列说法正确的是( )
甲 乙
A.当人不断靠近大门，定值电阻消耗的功率越来越小
B.为了避免路人经过大门触发电动机工作，应当适当减小电阻的阻值
C.当人距离大门超过6m，电磁铁线圈中没有电流通过，电磁铁也没有磁性
D.若想在当人距离门时触发电动机工作，则电阻应更换为的电阻
6.在使用电能表测量电热水器实际功率的实践活动中，小滨无法做到关闭某些家用电器只让电热水器单独工作，于是他进行如下操作：首先让电热水器在高温挡和这些用电器同时工作1min，记录家用电能表脉冲灯闪烁次数为80imp；然后关闭电热水器，让这些用电器继续工作1min，记录家用电能表脉冲灯闪烁次数为16imp。电能表如图甲所示，电热水器简化电路图如图乙所示，已知电阻R1=R2，则下列说法正确的是( )
A.该电能表此时示数为20256kW·h
B.1600imp/(kW·h)的含义是电能表消耗1kW·h的电能时，脉冲灯闪烁的次数为1600imp
C.该电热水器的实际功率为2400W
D.电阻R1的阻值等于20.2Ω
7.将一个定值电阻接入图甲所示电路的虚线框处，闭合开关，移动滑动变阻器滑片位置，多次记录两电表示数，并绘制成图乙中的a图像；断开开关，只将更换为小灯泡，移动滑片，再次获取数据并绘制成图乙中的b图像(b图像为曲线)，下列分析正确的是( )
A.电源电压为3.5V
B.的阻值为
C.现只将该小灯泡和串联在另一电路中，若电流为0.3A，则电源电压为3V
D.现只将该小灯泡和并联在电源电压为3V的电路中，则干路电流为0.9A
8.如图甲所示电路，R0为25Ω，R为滑动变阻器，其参数“？Ω？A”模糊不清，RT为温敏电阻(电阻随温度的变化而变化)。电流表量程为0~0.6A，电压表V1的量程为0~3V，V2的量程为0~15V。只闭合开关S1、S2，电流表示数为0.6A；只闭合开关S2、S3，在安全范围内最大程度移动滑片，V1和V2示数分别随变阻器阻值的变化图像如图乙所示；只闭合开关S1、S4，在安全范围内最大程度移动滑片，将电压表示数随变阻器阻值变化的图像添加至图乙中。下列说法正确的是( )
A.电源电压为14V
B.只闭合开关S2、S3时，滑动变阻器的取值范围为2Ω~12Ω
C.滑动变阻器的最大阻值为75Ω，允许通过的最大电流为0.5A
D.只闭合开关S1、S4时，整个电路的功率变化范围为1.8W~9W
二、填空题
9.北宋科学家______在《梦溪笔谈》记载：“方家以磁石磨针锋，则能指南，然常微偏东，不全南也，……”。地磁场的南极在地理的______附近。
10.2024年10月30日，长征二号F运载火箭搭载神舟十九号载人飞船在酒泉成功发射。火箭用液体氢作为燃料，是因为液体氢的___________高，若在某一阶段共消耗1吨的液态氢，这些燃料完全燃烧共释放出___________J的热量。
11.如图所示的电路中，电源电压保持不变，当开关S闭合、S1断开，甲、乙两表均为电流表时，R1和R2消耗的功率之比，当开关S和S1都闭合，甲、乙两表均为电压表时，R1和R2中的电流之比I1:I2＝_____，两电压表示数之比U甲:U乙＝_____。
12.小华通过学习，知道除了用伏安法测量电功率，还可以使用电能表测量电功率。小华利用秒表和如图所示电能表测量了烤火炉的电功率，让烤火炉单独正常工作单独工作1min，电能表表盘转过40r，则烤火炉的电功率为_______kW。若要让额定功率为240W的电脑单独正常工作时表盘也转40r，需要用时_______s。
13.如图所示的电路中，电源电压恒为9V，小灯泡L标有“6V 3.6W”的字样，滑动变阻器R1的规格为“20Ω 1A”，电流表的量程为0~3A，电压表的量程为0~15V，当只闭合S3时，小灯泡正常发光。不考虑小灯泡电阻的变化，小灯泡电阻为 _______ Ω，在保证电路中各元件安全的情况下，任意闭合开关和移动滑片，电路电功率最大值与最小值之差为 _________ W。
三、作图题
14.按要求作图。
(1)请在甲图中用箭头标出A点的磁感线方向。
(2)请在乙图括号中标出通电螺线管右端的磁极(选填“N”或“S”)。
四、实验题
15.图甲、乙、丙三图中装置完全相同，燃料的质量都是。
(1)比较不同燃料的热值，应选择_____________两图进行实验，燃料完全燃烧放出的热量的多少是通过____________(选填“温度计上升的示数”或“加热时间”)来反映的。若已知液体a是水，计算出水吸收的热量，再计算出燃料的热值，他的计算结果是__________ (选填“不变”“偏大”或“偏小”) 的，理由是________；
(2)比较不同物质的比热容，在两只烧杯中分别装入质量相等的液体a、b。初始温度相同的a、b吸热后，它们的温度随时间变化的图像如图丁所示，则a、b两种液体的比热容之比为_________；
(3)有一种“涡轮增压”(T型)轿车，通过给发动机更足量的空气使汽油更充分地燃烧，比普通轿车(L型)更节能，排气更清洁，同样的汽油(如95#)加在T型轿车内比加在L型轿车内热值______(选填“更大”“一样大”或“更小”)；
(4)如图戊是某一沿海城市和某一内陆城市年气温变化曲线，根据上面探究过程中所获得的知识可知，曲线C表示的是_______(选填“沿海”或“内陆”)城市。
16.小渝同学在做“电流与电压、电阻的关系”实验时，准备以下器材：电压可调的电源、电流表(0~0.6A)、电压表(0~3V)、滑动变阻器( 1A)、四个定值电阻(、、、)、开关、导线若干。小渝将电源电压调为后，根据如图所示的电路图进行实验。
(1)如图连接的实物图，其中有一根导线连接错了，请你在接错的那根导线上画“×”，并用笔画线代表导线将电路连接正确(要求导线不能交叉)；
(2)连接好电路后，闭合开关S，发现电压表无示数而电流表有示数，则电路中的故障可能是___________；
(3)排除故障后，小渝首先探究“电流与电压”的关系，小渝通过调节滑动变阻器滑片，测出定值电阻两端电压和通过的电流如上表所示，根据数据可知，小渝在实验前的操作过程中存在的问题是___________；修正问题后，根据实验数据可以得到结论：当电阻一定时，___________；
(4)小渝继续探究“电流与电阻的关系”，移动滑动变阻器的滑片，使得电压表示数为2V，记录电流表示数；接着小渝将电阻换为电阻，此时电流表示数___________ (选填“大于”“小于”或“等于”) ，应该将滑动变阻器的滑片往___________(选填“左”或“右”)端移动使电压表示数为；
(5)定值电阻为和的两次实验中，对应的滑动变阻器阻值与定值电阻阻值的比值___________(选填“不变”“变小”或“变大”)；
(6)当小渝用的定值电阻替换的定值电阻，闭合开关，他调节滑动变阻器的阻值，发现电压表示数始终不能调为2V。请帮助小渝利用现有器材完成这次实验，___________。
17.如图甲是北北测量小灯泡额定功率的电路，电源电压恒为3V、电压表(0~3V)、电流表(0~0.6A)、额定电压为2.5V的待测小灯泡(电阻约为10Ω)、滑动变阻器(“20Ω，0.5A”)和导线若干。
(1)请用笔画线代替导线，将图甲连接完整(要求：滑片向左移动灯泡变暗)；
(2)闭合开关前，发现电流表的指针如图乙所示，其原因是________；故障排除后，若滑动变阻器的滑片在某一位置时，电压表示数为2V，为测量小灯泡的额定功率，应将滑片向________(选填“A”或“B”)端移动；
(3)故障排除后，调节滑动变阻器的滑片，绘制了小灯泡的电流I随其两端电压U变化的关系图像，如图丙所示，则小灯泡的额定功率为________W；从图像中还发现灯丝电阻随温度的升高而变大。当小灯泡的实际电流为额定电流一半时，其实际功率为P1，当实际电压为额定电压一半时，其实际功率为P2，则P1________ (选填“大于”“等于”或“小于”) P2；
(4)实验后，北北利用一个定值电阻R0和两个电流表，设计了如图丁所示的电路测出了小灯泡的额定功率，实验过程如下：
①闭合开关S，调节滑片P，使电流表示数为，并读出此时电流表A2的示数I；
②小灯泡的额定功率表达式：P额=________(用I、R0、U额表示)；
(5)课后，北北想继续“探究电路中的电流与电阻关系”，他除利用以上实验器材外，还选用了5Ω、10Ω、20Ω、30Ω的定值电阻替换小灯泡，实验中保持定值电阻两端的电压1.5V不变，结果发现无法顺利完成实验，其原因是________，为顺利完成该实验，定值电阻两端的电压应设定在________范围内。
五、计算题
18.如图所示电路，定值电阻为10Ω，只闭合开关时，电流表的示数为0.6A，同时闭合开关、时，电流表的示数为0.9A。求：
(1)电源电压；
(2)闭合开关、时，通电100s，产生的电热。
19.如图，电源电压恒定，、是定值电阻，，滑动变阻器标有“20Ω 0.5A”字样。只闭合开关，电流表的示数为0.8A；再闭合开关、，电流表的示数变化了0.4A。求：
(1)电源电压；
(2)开关、、都闭合时，求的阻值；
(3)只闭合开关，移动变阻器滑片，在保证电路安全的情况下，求滑动变阻器接入电路中的阻值允许范围。
20.创新项目小组设计了一个自动喷淋模拟系统，他们先绕制了一个螺线管，再选用气敏电阻、三簧片磁簧开关(内有A、B、C三个触点)、安全指示灯等器材，组成了一个模拟系统(原理简图如图甲)，当烟雾达到一定浓度时触发自动喷淋，可以模拟灭火的效果。气敏电阻的阻值与烟雾浓度C的关系如图乙所示(ppm是气体浓度的单位)。当烟雾浓度较低，控制电路中的时，磁簧开关的触点A和B接触，安全指示灯L发光；当时，触点C和B接触，安全指示灯L熄灭，喷淋系统工作。已知，，螺线管电阻忽略不计。
(1)安全指示灯L上标有“10V 5W”，它正常发光时的电流是多少？保护电阻R的阻值是多少？
(2)若烟雾浓度ppm时，恰好能触发喷淋系统喷水灭火，此时控制电路的电源电压是多少？
(3)若想使烟雾浓度更低时触发喷淋系统，可采取的措施有什么？(写出一条即可)
实验次数
1
2
3
4
5
U/V
1.0
1.5
2.0
2.5
2.8
I/A
0.22
0.32
0.42
0.52
0.58
