2025-2026学年甘肃省兰州市七里河区四校联考九年级（上）期末物理试卷-自定义类型

这是一份2025-2026学年甘肃省兰州市七里河区四校联考九年级（上）期末物理试卷-自定义类型，共12页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.下列是一些对生活中物理量的估测，其中符合实际情况的是（ ）
A. 电饭锅功率约为1000WB. 小灯泡正常工作时的电流约为2A
C. 家庭电路中的电压为380VD. 实验室用小灯泡的灯丝电阻约为600Ω
2.与丝绸摩擦后的甲物体带正电，甲物体排斥乙物体，乙物体吸引丙物体。由上述信息，可判断出（ ）
A. 甲物体束缚电子的能力比丝绸强B. 乙物体一定带正电
C. 乙物体束缚电子的能力比丙物体强D. 丙物体一定带负电
3.如图为一种一体式的插座，关于该插座的使用，下列说法正确的是（ ）
A. 该插座与家庭电路中的电灯的连接方式为串联
B. 该插座的①插孔用来接火线，避免人接触用电器的金属外壳时触电
C. 手机充电结束后，要把充电器从插座上及时拔下
D. 使用试电笔检测该插座是否通电时，手要接触笔尖金属体
4.在两个相同的烧杯中分别装有两种液体A、B，其质量（mA＜mB）；用额定电压相同的甲、乙两个电加热器分别加热液体A、B，电加热器的额定功率P甲＞P乙，它们均正常工作。液体A、B的温度随加热时间变化的关系如图所示。不考虑热量损失，下列说法正确的是（ ）
A. 液体A的沸点等于液体B的沸点
B. 电加热器甲的电阻丝阻值大于乙的电阻丝阻值
C. 相同时间内液体A吸收的热量等于液体B吸收的热量
D. 液体A的比热容大于液体B的比热容
5.如图所示的四个电路中，R0为已知阻值的定值电阻，不能测出未知电阻Rx的电路是（ ）
A. B.
C. D.
6.小明同学在利用如图所示电路进行电学实验时，闭合开关，两灯正常工作，过了一会儿，两灯中一灯亮，一灯不亮，且两只电表示数都变大．则故障原因是：（ ）
A. 灯L1断路
B. 灯L1短路
C. 灯L2断路
D. 灯L2短路
7.如图所示，电源电压为U且恒定，定值电阻R0与滑动变阻器R串联的电路，已知：Rmax＞R0，在滑动变阻器的滑片P移动过程中，下列表示R0和R消耗的电功率P0和PR随电压表示数U1的变化关系图线中，可能正确的是（ ）
A. B.
C. D.
8.假期小明一家要出门旅游，出发前家里只有一台额定功率为200W的冰箱正常工作，其它用电器都已关闭。小明看到家里电能表的示数为2021.6kW•h,过了7天小明回到家再次查看电能表的示数如图所示。下列有关说法正确的是（ ）
A. 这段时间冰箱消耗的电能是2.52×106J
B. 冰箱每天平均工作的时间为0.5h
C. 冰箱正常工作1min电能表的转盘转过2转
D. 再有其它家电和冰箱一同正常工作时，电能表转盘的转速不变

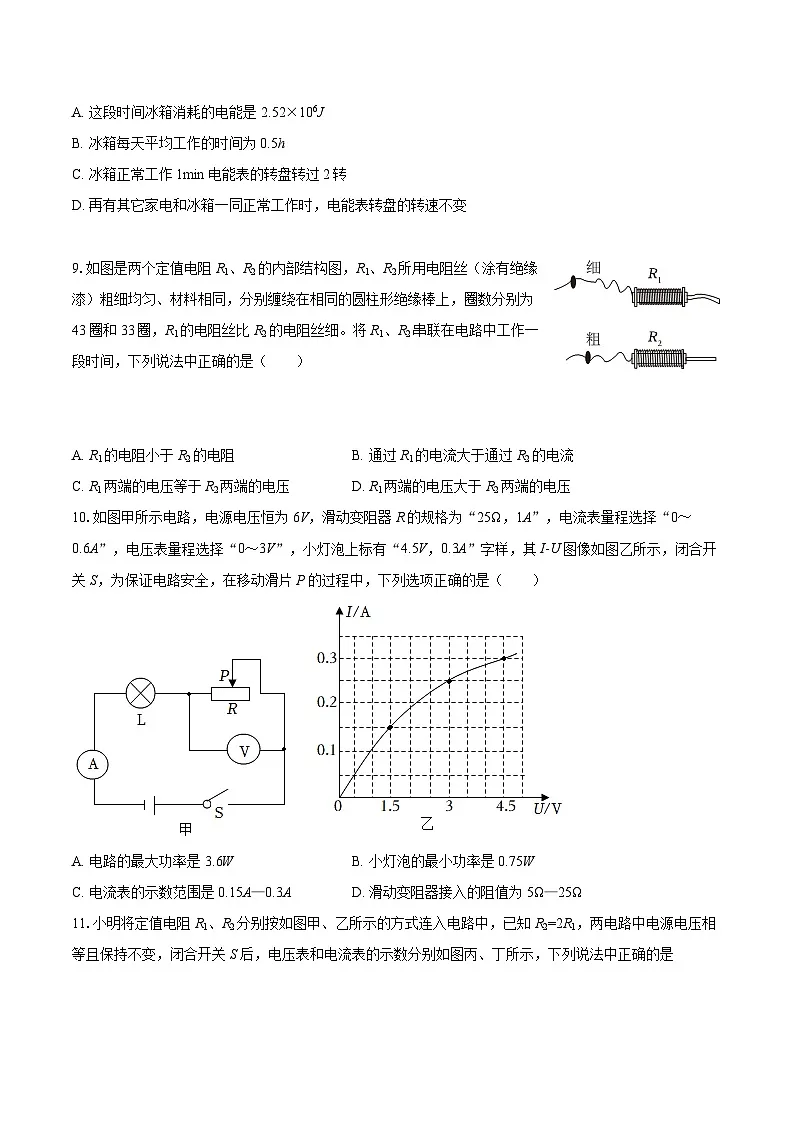

9.如图是两个定值电阻R1、R2的内部结构图，R1、R2所用电阻丝（涂有绝缘漆）粗细均匀、材料相同，分别缠绕在相同的圆柱形绝缘棒上，圈数分别为43圈和33圈，R1的电阻丝比R2的电阻丝细。将R1、R2串联在电路中工作一段时间，下列说法中正确的是（ ）
A. R1的电阻小于R2的电阻B. 通过 R1的电流大于通过 R2的电流
C. R1两端的电压等于R2两端的电压D. R1两端的电压大于R2两端的电压
10.如图甲所示电路，电源电压恒为6V，滑动变阻器R的规格为“25Ω，1A”，电流表量程选择“0～0.6A”，电压表量程选择“0～3V”，小灯泡上标有“4.5V，0.3A”字样，其I-U图像如图乙所示，闭合开关S，为保证电路安全，在移动滑片P的过程中，下列选项正确的是（ ）
A. 电路的最大功率是3.6WB. 小灯泡的最小功率是0.75W
C. 电流表的示数范围是0.15A—0.3AD. 滑动变阻器接入的阻值为5Ω—25Ω
11.小明将定值电阻R1、R2分别按如图甲、乙所示的方式连入电路中，已知R2=2R1，两电路中电源电压相等且保持不变，闭合开关S后，电压表和电流表的示数分别如图丙、丁所示，下列说法中正确的是（ ）
A. 电源电压为3VB. 乙图中通过R1的电流为0.6A
C. R2的阻值为5ΩD. 甲图中电路工作时消耗的功率为2.4W
二、填空题：本大题共4小题，共8分。
12.中国南海海底探明有大量的“可燃冰”，同等条件下，“可燃冰”完全燃烧放出的热量达到煤气的数十倍，说明“可燃冰”的______很大；以10倍的关系粗略计算，1kg“可燃冰”完全燃烧放出的热量可以使______kg的水从20℃加热至60℃．[q煤气=4.2×107J/kg，水的比热容c=4.2×103J/（ kg•℃）]。
13.“千年古都传宋韵，一城秋风送菊香”，福州人民爱菊、赏菊的习俗沿袭至今；秋天走进西湖公园，浓浓的花香扑面而来，这是 现象。清晨时刻，一颗颗露珠在花瓣上悬而未滴，这是因为分子间存在 。
14.某手机电池的充电电压为4V，电池容量为4000mA•h,手机电池充满电后储存的电能为 J；手机离不开芯片，芯片核心主要是由 材料制成的。
15.将标有“6V，3W”和“6V，6W”的两盏灯串联后直接接在电源两端，为保证两灯都不损坏，电源电压最大为 V，两灯的总功率为 W。
三、作图题：本大题共3小题，共9分。
16.如图所示，请你将某劳动实践基地室内的部分电路连接完整。
17.一种防倾斜报警电路原理图如图所示，通过电铃、灯泡提示被检测装置的倾斜情况（电铃和灯泡的工作电流相同）。图中S为重力开关，金属棒a可绕悬挂点O自由转动。报警电路固定在某一物体上。当物体处于竖直方向时，a在导线A、B中间；当物体向左偏离竖直方向时，灯泡L1亮，电铃响；当物体向右偏离竖直方向时，灯泡L2亮，电铃响。请用笔画线表示导线将电路连接完整。
18.某实验小组的同学用如图所示的器材测量小灯泡的电功率，待测小灯泡的额定电压为3.8V，额定功率小于1W，电源电压恒为6V，滑动变阻器R的规格为“20Ω，1A”，请用笔画线代替导线，在图中把电路连接完整。
四、实验探究题：本大题共3小题，共14分。
19.如图，甲、乙、丙三图中的装置完全相同，燃料质量都是10g,烧杯内液体的初温和质量相同。
（1）在组装装置时，应按______（选填“自上而下”或“自下而上”）的顺序组装；
（2）比较不同燃料的热值：应选择______两图进行实验，实验时，点燃燃料加热液体，燃料都烧完后测量液体温度，温度越高，说明燃料的热值越大；
（3）比较不同物质吸热升温的特点：
①应选择______两图进行实验；
②液体吸收的热量通过______（选“温度计上升示数”或“加热时间”）来反映；
③如图丁所示，若液体a的温度曲线为A，液体b的温度曲线为B，且液体b的比热容是4.0×103J/（kg•℃），液体a的比热容是______J/（kg•℃）。
20.小明和小华两位同学用不同的方法测量灯泡的电阻。
（1）小明设计了图-1的实验电路测量标有“2.5V”字样的灯泡的电阻，实验室提供的电源电压为3V且保持不变，两只滑动变阻器A“20Ω，2A”、B“50Ω，1.5A”、电流表、电压表、开关及若干导线。
①连接电路时，开关应______；
②实验中先移动滑动变阻器的滑片使灯泡正常发光，接着逐渐降低灯泡两端的电压，记录的数据如表，则灯泡正常发光时灯丝电阻是______Ω（保留两位小数），实验中所选滑动变阻器是______（选填“A”或“B”）；
③分析上表中的数据，灯泡电阻的变化规律最接近图-2所示I-U图像中的曲线______（选填“a”、“b”或“c”）。
（2）小华设计了图-3所示的电路，经过以下步骤，也测出了灯泡正常发光时的电阻。已知灯泡的额定电压为U额、定值电阻的阻值为R0。
a.闭合开关S、S1，断开S2；
b.闭合开关S、S2，断开S1；
c.保持变阻器的滑片P不动，读取电压表的示数为U；
d.移动变阻器的滑片P，使电压表的示数为U额。
实验步骤的正确顺序是______（填字母序号）；灯泡正常发光时灯丝电阻RL=______，（用U额、U、R0表示）
21.小阳利用如图甲的电路探究“电流与电阻的关系”。已知电源电压为4.5V且保持不变，实验用到的定值电阻阻值分别为25Ω、20Ω、15Ω、10Ω、5Ω，滑动变阻器的规格为“50Ω，1A”，电压表，电流表以及充足的导线。
（1）在实验过程中，滑动变阻器除了有保护电路的作用，还可以______；
（2）如图乙的实物电路中存在连线错误，只需要改接一根导线就可以更正实物连接，请在图乙中把接错的那根导线打上“×”，再画线把它改到正确位置上（导线不允许交叉）。
（3）小阳同学每次随机选取一个定值电阻，进行了五次实验，根据所得数据画出电流与电阻关系的图像如图丙，则小阳控制定值电阻两端的电压为______V。
五、计算题：本大题共2小题，共14分。
22.小亮用电热水壶将质量为1.5kg、初温为20℃的水加热到80℃，在只有电热水壶工作的情况下，他观察到家中标有“1200imp/kW•h”的电能表的指示灯在240s内闪烁了144次，已知水的比热容为c水=4.2×103J/（kg•℃）。求：
（1）水吸收的热量；
（2）电热水壶的实际功率；
（3）电热水壶的工作效率。
23.小明家新买的电火锅内部电路如图甲所示，其主要由保险装置和加热装置组成（不计保险装置的电阻），加热装置由电热丝R1和R2组成，通过控制开关S1和S2的状态，可实现高、中、低三挡的调节，图乙是电火锅某次正常工作的“P-t”图像，其工作时先用高温挡将水烧开，再用中温挡煮熟食物，最后用低温挡保温。
（1）电火锅中温挡工作时，电路中的电流大小是多少？
（2）电热丝R1的电阻是多少？
（3）某次吃火锅前，小明关闭家中所有其他电器，并通过手机查看了家中剩余电费为2元，小明根据家中人数和预备菜量预估了电火锅三个挡位的工作时间，高温挡：60min、中温挡：60min、低温挡：30min。若电费为0.55元/度，通过计算说明，剩余电费是否足够？
六、综合题：本大题共1小题，共3分。
24.阅读短文，回答问题。
燃气热水器是一种高效、快捷的洗浴设备，图示为某款燃气热水器的结构、原理图。使用热水器时，先通电，绿色指示灯亮起，再打开冷水阀和燃气管上的燃气阀。之后打开热水阀时，电子点火器点火，燃气在燃烧器内燃烧，产生1700℃的高温烟气，此时红色指示灯亮起，同时风机工作，高温烟气上升，流经热交换器，将从A处流入热交换器的冷水加热，产生的热水从B处源源不断流出热交换器，低温烟气从排烟管排出。关闭热水阀时，热水器停止加热。该燃气热水器的技术参数如表所示，“额定耗气量”的含义是：热水器正常工作1小时消耗的燃气体积。
燃气热水器的热效率通常指热水器有效利用热量的效率，能效等级是根据热效率来划分的，其中三级能效的热效率不得低于84%，二级能效的热效率不得低于88%，而一级能效的热效率则不得低于96%。
（1）某次洗浴，热交换器在10min内将质量为100kg的水的温度升高20℃，则该过程中水吸收的热量为______J。（水的比热容为c水=4.2×103J/（kg•℃））
（2）此次洗浴，燃气热水器以额定耗气量正常工作10min。若该过程燃气完全燃烧，则放出的热量为______J。
（3）请根据计算判断该燃气热水器的能效等级属于______级。
1.【答案】A
2.【答案】B
3.【答案】C
4.【答案】D
5.【答案】D
6.【答案】D
7.【答案】D
8.【答案】C
9.【答案】D
10.【答案】B
11.【答案】D
12.【答案】热值 2500
13.【答案】扩散
引力

14.【答案】57600
半导体

15.【答案】9
4.5

16.【答案】
17.【答案】。
18.【答案】
19.【答案】自下而上 甲、乙 甲、丙;加热时间;2.0×103
20.【答案】断开;7.81;B;c a、d、b、c;•R0
21.【答案】控制R两端电压不变 3
22.【答案】解：（1）水吸收的热量：Q吸=c水mΔt=4.2×103J/（kg•℃）×1.5kg×（80℃-20℃）=3.78×105J；
（2）1200imp/（kW•h）表示的是电路中每消耗1kW•h的电能，指示灯闪烁1200次，
指示灯闪烁144次消耗的电能：
W=kW•h=0.12kW•h=0.12×3.6×106J=4.32×105J，
t=240s,
电热水壶的实际功率：P===1800W；
（3）电热水器的工作效率：η=×100%=×100%=87.5%。
答：（1）水吸收的热量为3.78×105J；
（2）电热水壶的实际功率为1800W；
（3）电热水壶的工作效率为87.5%。
23.【答案】电火锅中温挡工作时，电路中的电流大小是2A 电热丝R1的电阻是110Ω： 剩余电费足够
24.【答案】8.4×106； 9×106； 二 实验次序
1
2
3
4
5
6
电压U/V
2.5
2.1
1.7
1.3
0.9
0.4
电流I/A
0.32
0.3
0.28
0.24
0.18
0.1
电阻R/Ω
7.00
6.07
5.42
5.00
4.00
适用燃气
天然气
热值
3×107J/m3
额定耗气量
1.8m3/h
