这是一份（综合题30道）-【专项练习】 2026年中考物理复习热点题型专练（2024苏科版）+答案，文件包含综合题30道原卷版docx、综合题30道解析版docx等2份试卷配套教学资源，其中试卷共56页， 欢迎下载使用。

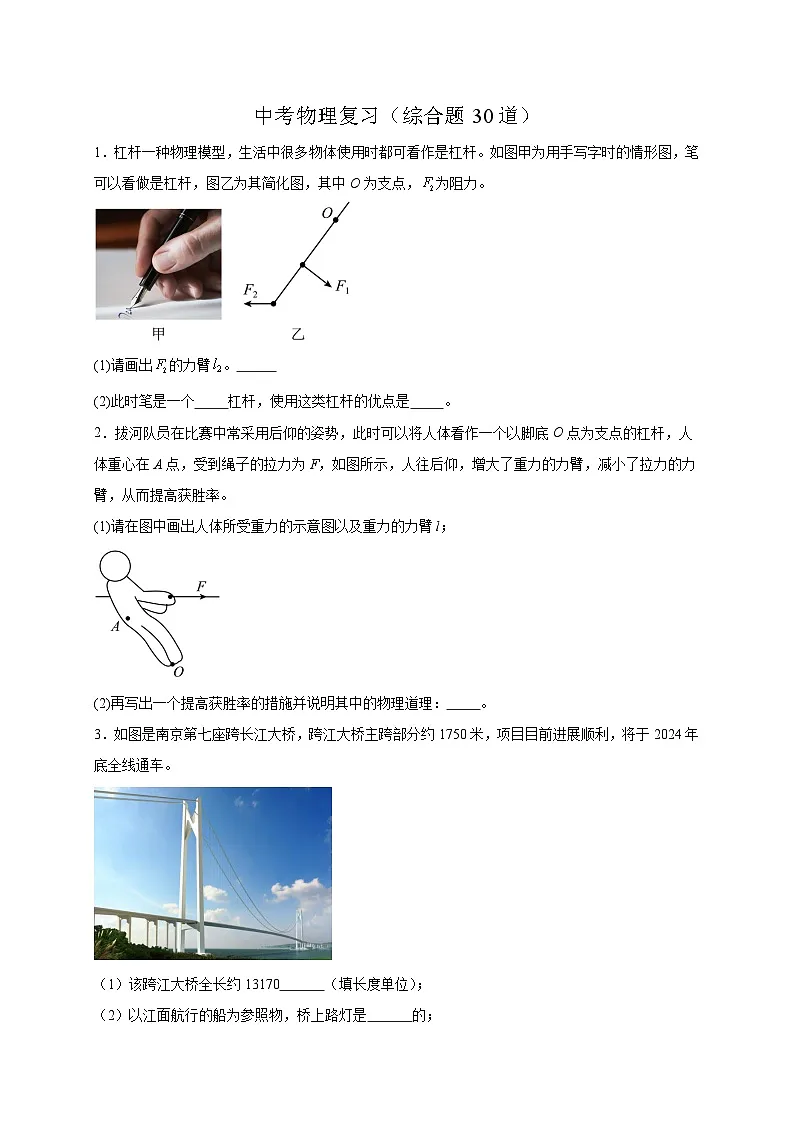

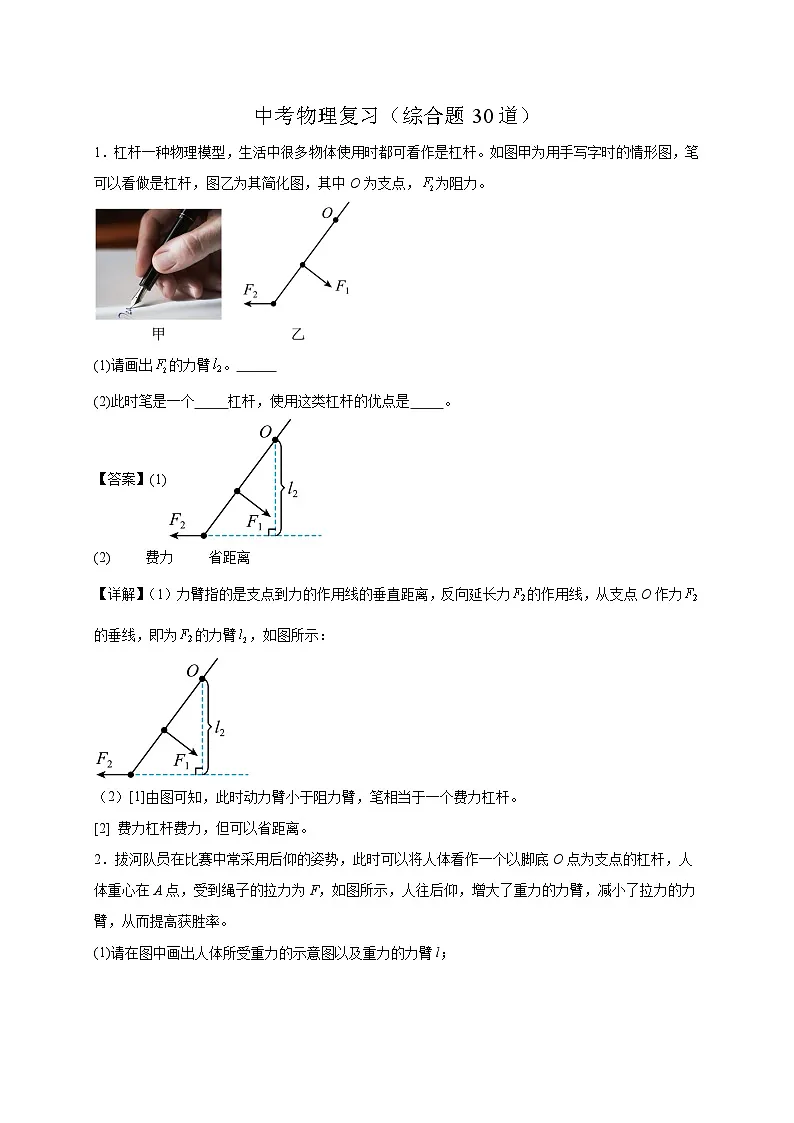

(1)请画出的力臂。
(2)此时笔是一个 杠杆，使用这类杠杆的优点是 。

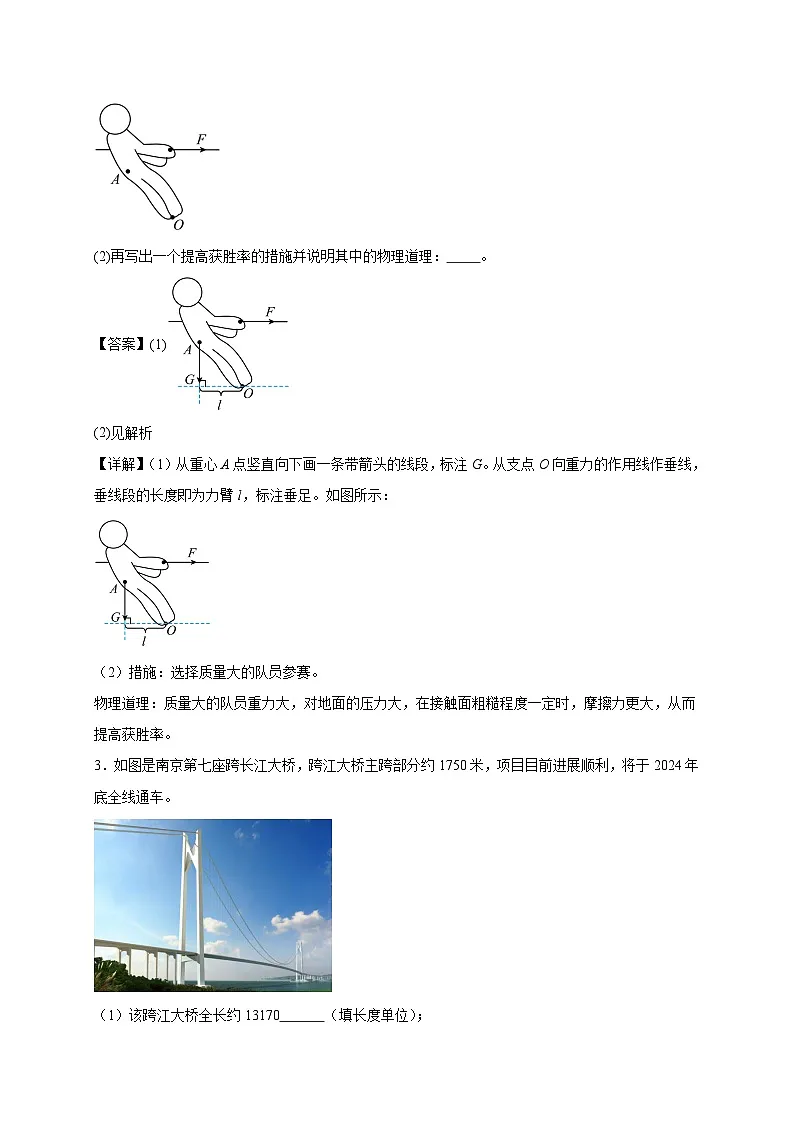

2．拔河队员在比赛中常采用后仰的姿势，此时可以将人体看作一个以脚底O点为支点的杠杆，人体重心在A点，受到绳子的拉力为F，如图所示，人往后仰，增大了重力的力臂，减小了拉力的力臂，从而提高获胜率。
(1)请在图中画出人体所受重力的示意图以及重力的力臂l；
(2)再写出一个提高获胜率的措施并说明其中的物理道理： 。
3．如图是南京第七座跨长江大桥，跨江大桥主跨部分约1750米，项目目前进展顺利，将于2024年底全线通车。
（1）该跨江大桥全长约13170 （填长度单位）；
（2）以江面航行的船为参照物，桥上路灯是 的；

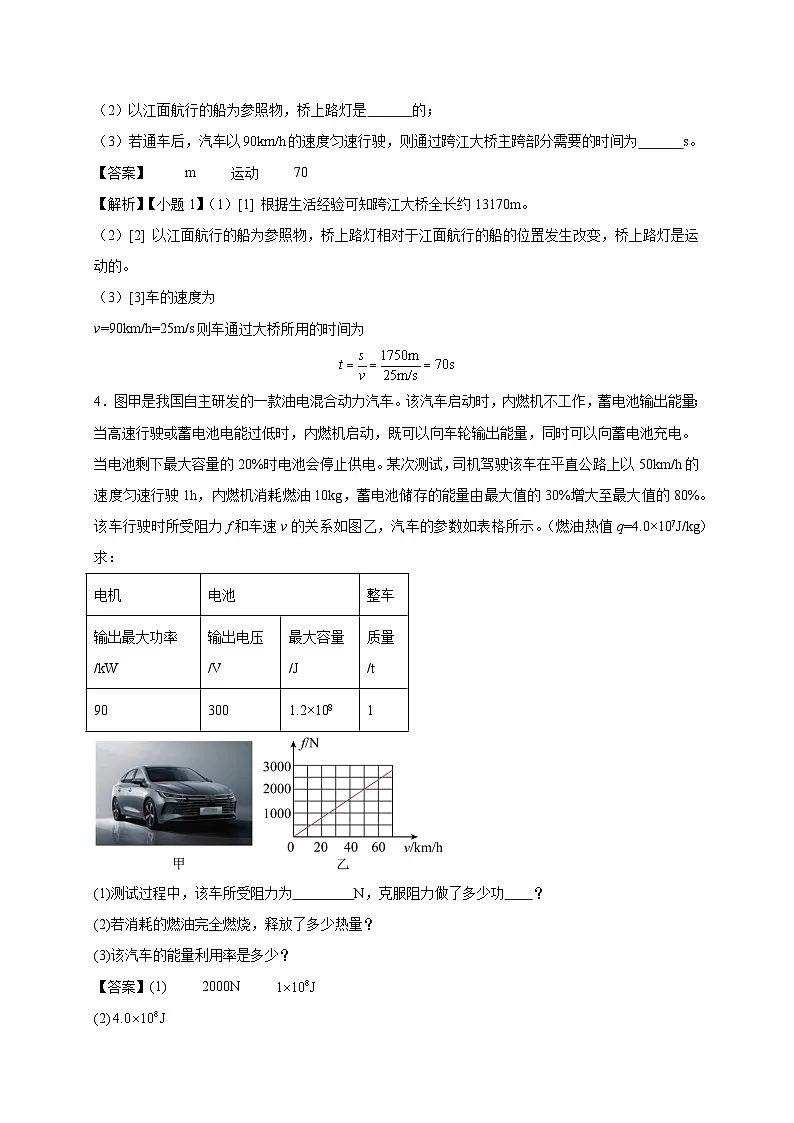

（3）若通车后，汽车以的速度匀速行驶，则通过跨江大桥主跨部分需要的时间为 s。

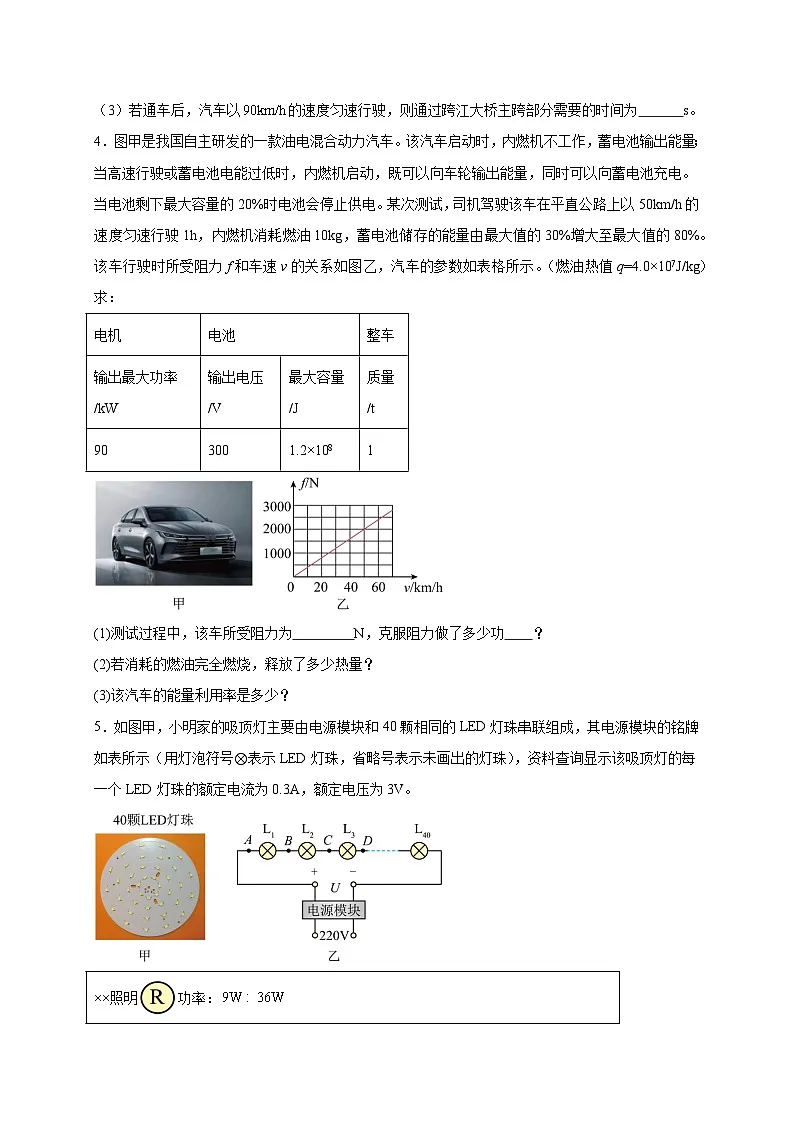

4．图甲是我国自主研发的一款油电混合动力汽车。该汽车启动时，内燃机不工作，蓄电池输出能量；当高速行驶或蓄电池电能过低时，内燃机启动，既可以向车轮输出能量，同时可以向蓄电池充电。当电池剩下最大容量的20%时电池会停止供电。某次测试，司机驾驶该车在平直公路上以50km/h的速度匀速行驶1h，内燃机消耗燃油10kg，蓄电池储存的能量由最大值的30%增大至最大值的80%。该车行驶时所受阻力f和车速v的关系如图乙，汽车的参数如表格所示。（燃油热值q=4.0×107J/kg）求：
(1)测试过程中，该车所受阻力为 N，克服阻力做了多少功 ？
(2)若消耗的燃油完全燃烧，释放了多少热量？
(3)该汽车的能量利用率是多少？

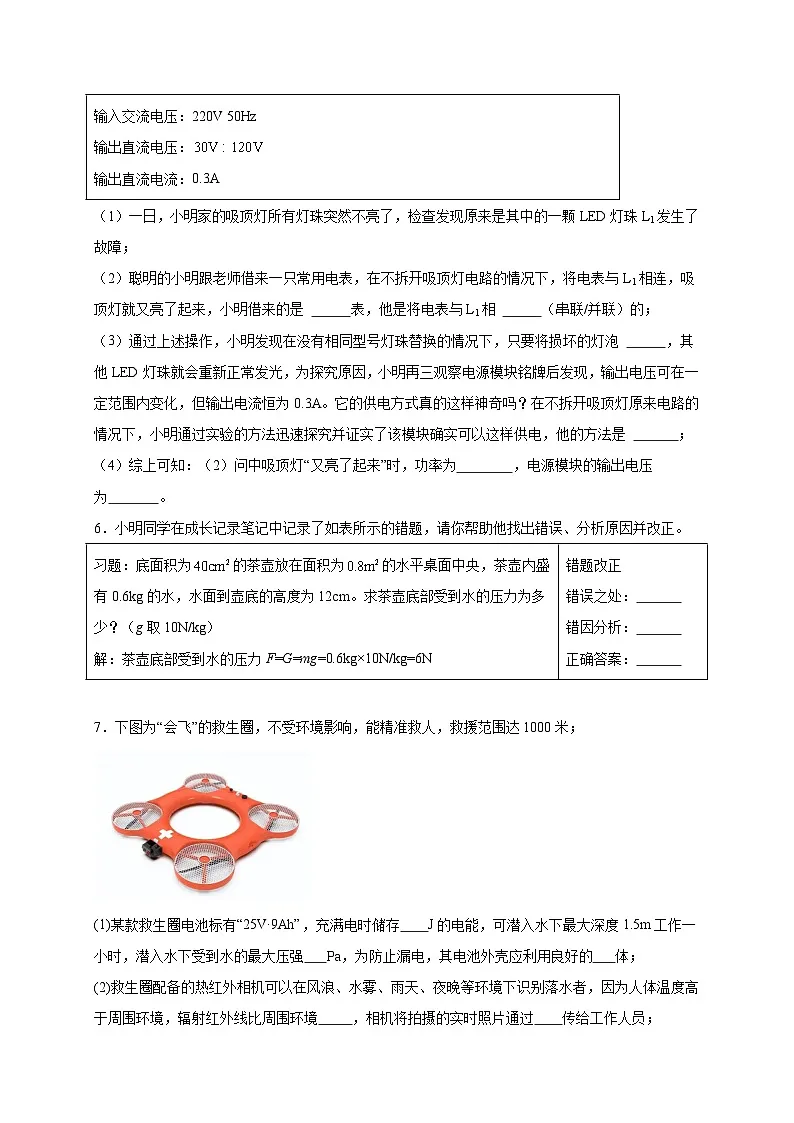

5．如图甲，小明家的吸顶灯主要由电源模块和40颗相同的LED灯珠串联组成，其电源模块的铭牌如表所示（用灯泡符号⊗表示LED灯珠，省略号表示未画出的灯珠），资料查询显示该吸顶灯的每一个LED灯珠的额定电流为0.3A，额定电压为3V。
（1）一日，小明家的吸顶灯所有灯珠突然不亮了，检查发现原来是其中的一颗LED灯珠L1发生了 故障；
（2）聪明的小明跟老师借来一只常用电表，在不拆开吸顶灯电路的情况下，将电表与L1相连，吸顶灯就又亮了起来，小明借来的是 表，他是将电表与L1相 （串联/并联）的；
（3）通过上述操作，小明发现在没有相同型号灯珠替换的情况下，只要将损坏的灯泡 ，其他LED灯珠就会重新正常发光，为探究原因，小明再三观察电源模块铭牌后发现，输出电压可在一定范围内变化，但输出电流恒为0.3A。它的供电方式真的这样神奇吗？在不拆开吸顶灯原来电路的情况下，小明通过实验的方法迅速探究并证实了该模块确实可以这样供电，他的方法是 ；
（4）综上可知：（2）问中吸顶灯“又亮了起来”时，功率为 ，电源模块的输出电压为 。
6．小明同学在成长记录笔记中记录了如表所示的错题，请你帮助他找出错误、分析原因并改正。
7．下图为“会飞”的救生圈，不受环境影响，能精准救人，救援范围达1000米；
(1)某款救生圈电池标有“25V·9Ah”，充满电时储存 J的电能，可潜入水下最大深度1.5m工作一小时，潜入水下受到水的最大压强 Pa，为防止漏电，其电池外壳应利用良好的 体；
(2)救生圈配备的热红外相机可以在风浪、水雾、雨天、夜晚等环境下识别落水者，因为人体温度高于周围环境，辐射红外线比周围环境 ，相机将拍摄的实时照片通过 传给工作人员；
(3)该救生圈旋桨上方是流线型曲面，起飞时利用流体压强与流速的关系： ，从而产生向上的升力；为增大可以利用的浮力，该救生圈做成空心的，且密度 的材料，当该救生圈以12m/s的速度冲向200m处的落水者，需要 s。
8．如图甲是小华设计的一款“智能保温杯”的自动控温工作原理图。在控制电路中，，电磁铁线圈电阻不计，保护电阻，为热敏电阻，阻值随温度变化关系如图乙，工作电路中，，、为加热电阻。加热功率为400W，保温功率为100W。当电磁铁中的电流，衔铁与触点a接触，进入保温模式。当电磁铁中的电流时，衔铁被吸下与触点b接触，进入加热模式。已知。求：
(1)若杯内装0.3kg、的水，加热至，水吸收的热量；
(2)加热电阻的阻值；
(3)刚开始保温时，保温杯内水的温度；
(4)若要使保温杯刚开始保温时的温度升高一些，请写出一条措施，并列出关系式进行说明。
9．如图是在用电热水壶烧水。根据图中提供的信息回答问题：
(1)问题：烧水时是通过什么方式改变水的内能的？回答： 。
(2)问题：壶盖上为什么有一个小孔？回答： 。
(3)再提出一个与物态变化有关的问题并回答：问题： ；回答： 。
10．如图甲所示是公园里两个绳长不同的秋千，小圳荡秋千时发现这两个秋千往返一次的时间不同。小圳猜想：秋千往返一次的时间是否与绳长有关？
【证据】小圳用细线系上一个小球模拟秋千，图乙，悬点O到小球重心距离简称摆长，每次让小球由静止释放，且保持释放时悬线和竖直方向的夹角不变，改变摆长进行探究，记录结果如表所示：
【解释】同一小球由静止释放，且保持释放时悬线和竖直方向的 不变，摆长越长，小球往返摆动一次的时间越 （选填“长”或“短”），由此可知，秋千未坐人时（如图甲所示）往返一次的时间与绳长有关。
【交流】
（1）该探究所需的测量工具有刻度尺、秒表和 ；
（2）小圳发现小球往返摆动一次的时间不易测准，于是他测出小球往返摆动十次的总时间，再算出往返摆动一次的时间。
①采用这种方法的目的是 ；
②如丙图所示一条纸带厚薄均匀，把纸带紧密地环绕在圆柱形铅笔上，直至恰好能套进一个圆环中，如图所示，纸带环绕了n圈，则纸带厚度是 ；
（3）小圳联想到杂技演员荡秋千，有时站着，有时坐着，由此猜想，演员改变重心的位置相当于改变了摆长，该演员在秋千上从同一起点由静止往下荡时，坐着比站着往返一次的时间更 （选填“长”或“短”）。温馨提示：杂技动作，请勿模仿。
11．阅读《负压鱼缸》并回答问题
负压鱼缸
传统鱼缸深度最大不超过60cm，以人的手掌摸到缸底为宜。成年人站立可以勉强操作鱼缸，便决定了传统鱼缸与底座的总体高度为人的腋下高度，不超过1.2m~1.3m。
如果说传统鱼缸是“卧式”鱼缸，如图甲所示的负压鱼缸则是“立式”鱼缸。“负压”是低于一个标准大气压的气体压强状态。使用负压鱼缸可以增加高度，换水、喂鱼也很方便，不受操作的限制。
如图乙所示，如果将一个杯子先放水里，排空所有空气，翻转后底部朝上，然后底下拿东西支承着负压的杯子，一个简易的鱼缸模型就制成了。然而真正的鱼缸体积庞大，装满水后操作不便，因此负压鱼缸的结构采用独特设计，该设计使负压缸顶部保持低压状态，因此水就不会从底缸出口流出。一般负压鱼缸配有电子控制系统以及一台真空泵，如图丙所示，可以通过抽吸形成一定负压。负压鱼缸解决了传统正压鱼缸无法超越的基础性难题：即在操作限制的情况下，可以增加鱼缸的高度，方便观赏，解决了传统家居鱼缸（水族箱）能长不能高的难题。
（1）如图甲所示的新型鱼缸 （选填“属于”或“不属于”）连通器；
（2）“负压”原理在生活中非常普遍，下列例子中利用了“负压”原理的是 ；
A．我们呼吸时，肺部扩张状态时，新鲜的空气被压入肺内
B．为了能更快喝到美味的老火靓汤，有些人喜欢用高压锅炖汤
C．医生抽血时，将导管一端的针头插入被检查者的静脉，另一端的针头插入真空采血管，血液便自动流入采血管
（3）爱开动脑筋的小明想起了托里拆利实验，按照大气压强为计算，大气压强应该能支撑起约10m高的水柱。如图乙所示，如果此时在A点开一个小洞，则负压缸内的水 （选填“会”或“不会”）从A点向上喷出；如图丙所示，根据图中给出的条件，计算出负压缸顶部液面上方的气压为 Pa。（g取10N/kg）
12．重力储能是一种新型储能方式，它通过提升或放下重物实现能量的储存或释放，能量转化过程如图甲所示。重力储能可有效提升风能、太阳能等新能源的综合开发利用水平。某风力发电、重力储能综合项目，单个风力发电机组的平均发电功率为1500kW。某次风能充沛时，系统利用风能发电的富余电能，将2个质量均为的重物从地面提升至30m的高度处，实现能量储存，如图所示。根据相关信息，完成以下问题（g取10N/kg）
(1)风能属于 （选填“可再生”或“不可再生”）能源。
(2)若某电动汽车每行驶1km的路程需消耗0.2kW·h的电能，单个风力发电机组发电1h产生的电能，可供该电动汽车行驶的路程是多少？
(3)储能系统将2个重物匀速提升至30m高处的过程中，系统对重物所做的功是多少？
(4)储能系统将2个重物从30m高处放回地面的发电过程中，产生的电能为，则该过程的发电效率是多少？
(5)据资料介绍，重力储能这一种新型储能方式中，其输出的电能等于输入的电能，请你通过所学知识结合实际判断，他的说法是否合理？并说明理由。
13．图甲为一种新型电饭锅，有加热和保温状态，图乙为其简化电路，其中R1和R2均为电热丝，R1＝484Ω，当开关S和S1都闭合时，电饭锅消耗的功率P＝600W，图丙为其在工作的50min内功率随时间变化的图象。求：
(1)当电饭锅只闭合开关S时，电饭锅处于 状态；
(2)当开关S闭合，S1断开时，电阻R1通过的电流（结果保留两位小数）和消耗的功率P1；
(3)电阻R2的阻值；
(4)电饭锅在这50min内消耗的电能。
14．小明家用双芯导线，铺设了一条从他家到水上养殖场的家庭用电线路，全长2千多米。由于磨损，输电线上某处发生了短路。正在上初中的小明想用学过的物理知识找出短路发生的地点，于是他拿出实验仪器盒里的器材：一个电流表、一个电压表、干电池一节、开关、导线若干（电阻忽略不计）以及家里一个量程15kg的电子秤。家里还分别有一卷和一根2m长的同规格双芯导线（如图1甲、乙所示）。请你加入进来，利用现有的器材帮助小明一起测算出短路点离他家的距离。

（1）①用电子秤测出2m长那根导线的质量，算出这种双芯导线单位长的质量为 ；
②用电子秤称出那一卷导线的质量，则这卷双芯导线的长度为 m；
③如图2所示，将电池、电流表、电压表、开关接到那一卷导线一端A的两个线头上，再将另一端B的两个线头用导线连接起来。闭合开关后，电压表的示数是，电流表的示数是。则那一卷双芯导线里面每一根电线的电阻为 （用最简分数表示）；
④通过上面的计算，不能直接测量2m长那根导线电阻的原因是 ；
（2）接下来还要做的工作是：
①小明在家里将电池、电流表、电压表、开关接到他家发生短路的线路一端的两个线头上，还有一根导线未连接，如图3所示。请你用笔画线代替导线，将电路连接完整 ；
②设计这个电路的目的是为了测量 、 和由这两个物理量计算得到的 ；（均用物理量符号表示）
③图4是测量后小明随手记录在纸上的两个数据，则短路点离他家的距离为 m。
15．如图所示，我国自行研制的祝融号火星质量为240kg，在火星上连续行驶每小时前进72m。天问一号环绕器运行在中继通信轨道，主要为祝融号火星车进行中继通信，火星上的g值约为4N/kg。
(1)火星车的轮子做的很宽大，是为了 。
(2)火星车轮与火星表面的接触面积约为，则火星车对火星表面的压强多大？
(3)如果该火星车匀速运动时受到的阻力为自身重力的0.05倍，则6min内电动机的牵引力做的功是多少？
(4)若火星车的外表面被一种保温隔热材料——“气凝胶”包裹着，这种“气凝胶”的质量仅为15mg，若火星车上使用这种材料的质量是300g，则使用的这种保温隔热材料的体积为多少立方厘米？
16．中考结束后小西要和家人外出旅行，智能手机耗电量大，他想挑选一款经济实惠的移动电源，其参数如表所示。
（1）对充电宝进行充电时，将 能转化为化学能，当给充电宝充电过程中，充电宝相当于 （选填“电源”或“用电器”）；
（2）在两款充电宝都处于空电量情况下，使用快充对充电宝进行充电，哪款充电宝先充满电？
（3）中国民航局规定旅客严禁携带额定能量超过160Wh的充电宝，小西的妈妈将两款充电宝都买了回来。小西注意到参数中的放电转换率，他查阅说明书得知，请你通过计算判断小西如果只拿一个充电宝的话，选哪款？（假设每次充电均从手机完全没有电到充满电）
17．如图所示的几幅图选自中国古代科技著作《天工开物》，请用你所学的物理知识回答：
(1)图甲中，“试弓定力”中弓被拉开，说明力可以改变物体的 。
(2)图乙中“赶稻及菽”中牛拉石碾的力与石碾拉牛的力是一对 （选填“平衡”或“相互作用”）力。
(3)图丙“透火焙干”中把湿纸贴在墙上可以加快水分 （填物态变化）。
(4)图丁“炒蒸油料”中在锅中翻炒会闻到香味是因为分子在不停地做 。
(5)如图戊是《天工开物》中记载的三千多年前在井上汲水的桔槔，其原理如图己，该装置相当于一个 （选填“省力”或“费力”）杠杆。轻质杠杆AB用细线悬挂于O点，A点挂边长为2dm、密度为2×103kg/m3的正方体C，B点挂边长为1dm实心正方体D，AO∶OB=5∶3，杠杆在水平位置平衡时，D静止在空中，C对水平地面的压强为1000Pa。再将正方体D浸没在水中（未接触容器底），保持杠杆在水平位置平衡，要使C对水平地面的压强仍为1000Pa，则可在A点施加竖直向上的拉力为 N。（g=10N/kg）
18．如图甲所示是家用电暖器，利用电热给煤油加热取暖。图乙为其简化的电路原理图，已知电阻R1＜R2，铭牌见表。在电暖器跌倒时，跌倒开关S自动断开，切断电源，保证安全。电暖器有“高温挡”、“中温挡”和“低温挡”三个挡位。

（1）当闭合开关S和 时，电暖器在低温挡正常工作，此时的功率为 W、电流为 A；
（2）求R1的电阻；
（3）如果电加热器的加热效率为75%，使用中温挡时，煤油升温5℃需要多长时间？煤油的比热容为2.1×103J/（kg•℃）。
19．人工心脏泵可代替心脏工作，如图是该装置的示意图。磁体固定在左侧，线圈AB固定在用软铁制成的活塞柄上（相当于一个电磁铁），活塞筒通过阀门与血管相通，阀门S1只能向外开启，S2只能向内开启，线圈和电源相接，当线圈中的电流从A流向B时，线圈左端是 极，血液会 （流入/流出）活塞筒，该装置工作时，电源应是 （交流电源/直流电源/交、直流电源均可）。

20．星空浩瀚无比，探索永无止境。“天问”问天、“祝融”探火、“力箭”出鞘、“夸父”探日、“捷龙”首飞、“太空之家”遨游苍穹……中国航天在用极致的浪漫组合将神话变成现实。“天问一号”火星探测器于2021 年 5月 15日成功在火星着陆，中国成为第 3 个触摸这颗红星球的国家！也许在不久的将来移居火星生活将成为现实。
（1） “天问一号”火星探测器由“长征五号”运载火箭担任发射任务。几乎所有火箭发射都选择朝东方向，利用地球的自转使火箭在地面未发射之前，已经具有了一个向 （选填“东”或“西”）的速度从而节省推进剂；
（2）着陆巡视器从距离火星表面100 m 处开始匀速下降，直至着陆到火星表面。此过程陆巡视器的机械能 （选填“增大”、“减小”或“不变”）；
（3）假如能成功移居火星，我们会比在地球上跳得更高，原因是火星上的重力与质量之比 g＇比地球的 g小。若质量为240 kg的“祝融号”在火星上受到的重力为 902.4N，则火星上的g＇大小为多少？
（4）设想一下∶分别在地球和火星表面上，不计空气阻力，让同一物体以相同的初始速度在相同的水平面上滑行，请从功能关系角度判断物体在火星上滑行的距离比地球上滑行的距离长还是短，并说明理由。
21．为实现碳中和、碳达峰目标，我国大力发展无污染能源。如图所示，这些是利用潮汐单向发电的示意图，左方为陆地和海湾，中间为水坝，其下有通道。无论涨潮或落潮，水流经过通道均可带动发电机发电。涨潮时，堵住通道，潮水涨至最高水位时打开通道，进水发电，如图1所示：当海湾水位涨至最高时，堵住通道，如图2所示；落潮至最低水位时，打开通道放水发电，如图3所示。图2中利用漂浮在水面的、体积为2m3椭圆形水位监测仪可以实时监测水位高度，涨退潮时最高液面与最低液面间高度差h=4m。（海水的密度约为1.0×103kg/m3；g取10N/kg）
(1)潮汐能属于 （“可再生”或“不可再生”）能源。水坝中间有一细长的进出水孔（忽略水孔高度），此时海湾和大海组成了 ；
(2)水坝中间有一细长的进出水孔（忽略水孔高度），水孔紧贴通道下表面，求此处受到海水的最大压强；
(3)若图乙中水位监测仪露出水面的体积占总体积的五分之一，求水位监测仪的重力；
(4)若发电机组发电的平均输出功率为2×106W，则利用潮汐发电1h所产生的电能。
22．智能机器正在进入我们的生活，为人们提供高效、精准的服务。科技赋能城市环卫，如图是一辆AI智能清扫机器人，在物理跨学科实践活动中，小明对其涉及的物理知识进行了专题研究。主要参数如表所示。（g取10N/kg）
(1)应用原理
已知扫地机器人配备超大吸盘刷头，通过内置电动机旋转产生高速气流，此过程利用了 的原理，将灰尘、杂物吸入尘盒；该机器人搭载了先进的车载雷达，通过接收北斗卫星导航系统发送的 （选填“电磁波”或“超声波”）实现智能清扫。
(2)“龟”行速度
作业现场，它以“龟速”稳步前行，该机器人在水平地面沿直线匀速前进1min清扫了50m的路程，该机器人的速度为多少m/s？（保留两位小数）
(3)压强大小
当该机器人静止在水平路面上时（不考虑灰尘和杂物质量），对路面的压强为多少？
23．河南省为全面推进“乡村振兴”工程，加快农业农村绿色发展，某农村地区已经使用上了天然气烧水煮饭。
(1)天然气是 （选填“可再生”或“不可再生”）能源；燃烧过程中将 能转化为内能；
(2)智慧勤劳的小明同学用自家的天然气灶将质量为、初温20℃的水加热到70℃，用了的天然气，则此过程中天然气灶烧水的加热效率是多少？
(3)质量为的小明为了照顾燃气灶安全烧水，双脚站立在厨房的水平地面上且保持静止，此时小明对地面的压强是多少？
［已知：水的比热容为，天然气的热值为；小明双脚站立时对地面的受力面积为，］
24．小杨做“测定小灯泡电功率”实验，现有电源（电压为1.5伏的整数倍，待测小灯泡标有“0.3A”字样，额定功率小于1瓦、滑动变阻器两个其中A标有“5Ω 2A”字样，B标有“20Ω 1A”字样、其它元件齐全且完好。小杨选取一个滑动变阻器连接电路进行实验，闭合开关，移动滑片至某位置，观察到小灯泡亮度较暗。接着继续移动滑片直至小灯泡正常发光，观察到电流表示数变化了0.1安。下表中记录了两次电压表示数与电流表示数的乘积，以及小灯泡的发光情况。
（1）小杨判断小灯泡正常发光的方法是： ；
（2）小杨选用的滑动变阻器是选填 （“A”或“B”），请说明理由 ；
（3）根据相关信息计算出电源电压U及小灯泡的额定功率P额。( )
25．如图1是某小区高层住宅电梯结构的示意图，它主要是由轿厢、滑轮、配重、缆绳 及电动机等部件组成，小明家住该小区某栋楼的16楼，他乘电梯从1楼匀速升到16楼用时50s，已知1楼到16楼的高度为45m，小明重600N，轿厢重5400N，动滑轮和细绳的重力以及摩擦力均忽略不计，针对此过程，解答下列问题。
(1)电动机的工作原理与下列用电器的工作原理相同的是______；
A．电磁起重机B．扬声器C．动圈式话筒D．电铃
(2)配重的作用是 （从下列选项中选填，可多选，只填序号）；
①减小电动机的功率
②延长缆绳的使用寿命
③增大电动机轮与缆绳之间的摩擦力
(3)小明一人搭乘电梯时，拉力F的功率是多少W？动滑轮A提升小明的机械效率为多少？
(4)如图2是该电梯超载自动报警系统工作原理的示意图，在工作电路中，当电梯没有超载时，触点K与触点A接触，闭合开关S，电动机正常工作，当电梯超载时，触点K与触点B接触，电铃发出报警铃声，即使闭合开关S，电动机也不工作。在控制电路中，已知电源电压为6V，保护电阻R2=100Ω，电阻式压力传感器R1的阻值随乘客压力F压的大小变化如图3 所示，电磁铁线圈的阻值忽略不计，当电磁铁线圈电流超过0.02A时，电铃就会发出警报声，若乘客人均重为600N，该电梯最多可以乘载多少位乘客？
26．如图甲所示的智能手表具有很多功能，深受人们青睐。
(1)智能手表屏幕使用的发光二极管主要是由 材料制成的；在给智能手表充电时，它的蓄电池相当于电路中的 .
(2)智能手表通过接收手机发射的 来接听电话；调节手表的音量按键，可以改变声音的 这一特性。
(3)小阳戴着智能手表徒步时，以手表为参照物，路旁的树木是 的；如图乙所示，手表上显示的是小阳徒步45min的相关信息，则小阳的平均速度为 km/h。
27．小明家新买了了一辆电动汽车，他对电动汽车的相关知识产生了兴趣，通过上网查阅资料和自己设计实验进行了一系列研究性学习。
（1）如表是小明记录的某次充电时充电桩显示屏的即时信息显示表；请通过表中所给信息计算，充电电流为 A；
（2）在厂家的宣传资料中，该款电动车在滑行时会带动电机“逆向发电”，将电能储存在电池内，下列说法中正确的是 ；
A．电机“逆向发电”的过程是将电能转化为机械能的过程
B．“逆向发电”的工作原理是电磁感应
C．“逆向发电”产生的电能全部储存到电池中
D．“逆向发电”是厂家过度宣传，电机只是用电器不可能用于发电
（3）小明进一步查阅资料发现，电动汽车一般采用电磁继电器控制电动机M的通断电，利用实验器材模拟汽车启动，简易电路如图1；A与B接触时M通电，请用笔画线完成图1电路的连接；
（4）小明观察发现，该车有车速提醒功能；通过思考小明设计了如图2甲的车速提醒电路，R为定值电阻，Rv的阻值随车速的变化而改变；当电压表的示数达到某一数值时提醒驾驶员车速过快，需要减速；图2乙是Rv的阻值与车速关系的图象；图2丙是车速从0加速到100km/h过程中，Rv消耗的电功率随电流变化的图象；当压表的示数为9V时，此时车的速度是 km/h。

28．2025年第一季度，中国新能源汽车全球份额增至67.7%，稳居世界第一。小明家新购了一辆插电式混动汽车，它可以使用燃油发动机驱动，也能通过外接电源给电池充电，依靠电动机纯电行驶，能显著降低油耗和尾气排放。

(1)小明在查看用户手册时，知道了这辆车采用了再生制动技术，在滑行和刹车制动时，电动机可以切换到发电模式，将车辆的 能转化为电能，并存储到电池中，增加了车辆的续航里程，实现能量回收。这样不仅可以减少浪费，提高能源利用效率，还能减少制动系统的磨损。汽车在刹车制动时，刹车片的内能会变大，这是通过 的方式来改变内能的。
(2)小明受到再生制动技术的启发，想出了一个新的设计方案，要在车顶安装一个风力发电机，在无风的天气里，可以靠汽车行驶时产生的风能来发电，并将这部分电能存储到电池中，实现能量回收。根据 可知，他的这种设计无法增加汽车的续航里程。
(3)小明发现爸爸开车转弯时，后面两个转向灯可以单独发光，说明这两个灯是 联的。他还发现，四个车门如果有没关闭的，仪表盘对应的指示灯就会亮起，当四个车门都关闭后，该指示灯就会熄灭。于是，他想设计一个能够实现上述功能的电路。图甲是他设计的一部分电路，当启动车辆时，相当于开关S闭合，指示灯L亮起，当四个车门都关闭后，相当于开关S₁闭合，指示灯L熄灭。请你将他没有完成的电路图补全完整 。
(4)小明了解到这辆车具有座椅加热功能，其座椅内部使用了PTC材料制成的电热丝，通电后可以发热。这种材料也是一种热敏电阻，如图乙是该PTC材料的电阻值R随温度t变化关系图像。某次使用座椅加热功能30min，经过10min座椅温度由10℃上升到40℃，达到40℃后PTC电热丝的温度便会保持不变，实现了智能控温（PTC电热丝工作时两端电压保持12V不变）。则温度保持不变期间，PTC电热丝消耗的电能为 J。
29．用甲、乙两个滑轮组分别将物体M、N匀速提升1m，拉力分别为F甲、F乙。此过程相关数据如图，g取10N/kg，则：
（1）物体M的质量为 kg；
（2）两个滑轮组此过程的机械效率的大小关系是η甲 η乙（选填“>”、“L2 B．L1=L2 C．L1
