教科版（2024）九年级上册（2024）第4节 等效电路课后测评

这是一份教科版（2024）九年级上册（2024）第4节 等效电路课后测评，共16页。试卷主要包含了单选题，多选题，填空题，实验题，综合题等内容，欢迎下载使用。

一、单选题
1．某电热器内部的电路结构如图所示，R1、R2为加热电阻丝（）。下列是电阻丝的四种连接方式，其中说法正确的（）
A．甲的连接方式电路总电阻最小
B．乙的连接方式电路总电阻最小
C．丙的连接方式电路总电阻最小
D．丁的连接方式电路总电阻最小.
2．如图所示的电路中，电源两端电压保持不变，R为热敏电阻，闭合开关S，灯泡L正常发光。某同学向R上擦一些常温的酒精并用扇子对着R扇风，在酒精蒸发过程中灯泡明显变亮。下列说法正确的是（ ）
A．酒精蒸发使热敏电阻的温度升高
B．酒精蒸发过程中，热敏电阻的阻值增大
C．电流表的示数变大，电压表的示数变小
D．热敏电阻两端的电压变化量小于灯泡两端的电压变化量

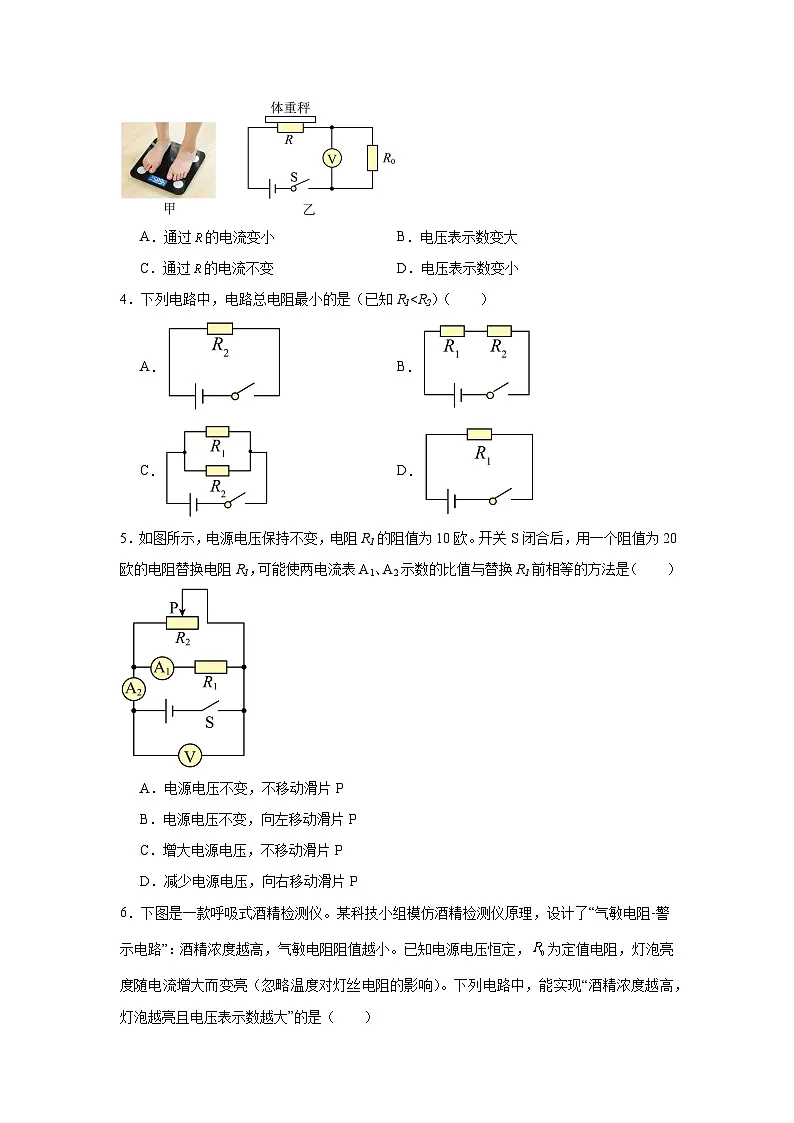

3．如图甲是某品牌智能体重秤，图乙是它的电路结构图，为定值电阻，秤盘下方的电阻为压敏电阻，其阻值随所受压力增大而减小。当小明站上体重秤时（ ）
A．通过的电流变小B．电压表示数变大
C．通过的电流不变D．电压表示数变小
4．下列电路中，电路总电阻最小的是（已知R1
