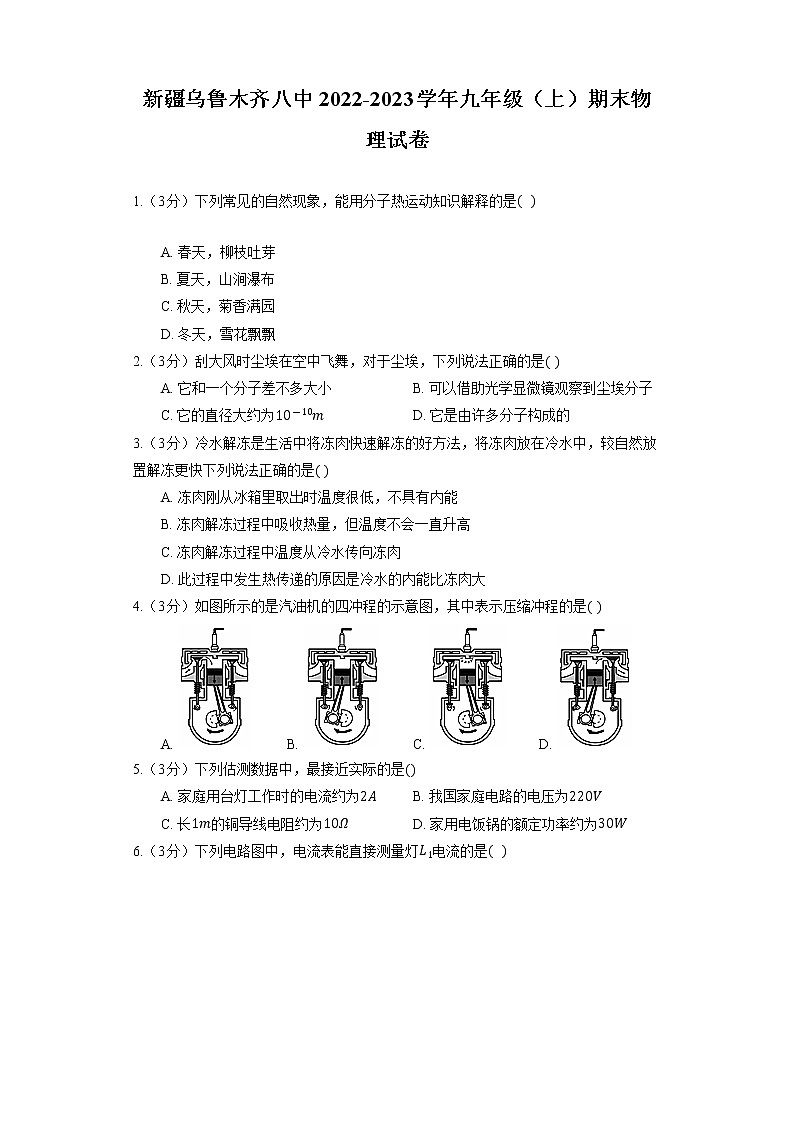

新疆乌鲁木齐八中2022-2023学年九年级（上）期末物理试卷

1.（3分）下列常见的自然现象，能用分子热运动知识解释的是(    )

A. 春天，柳枝吐芽
B. 夏天，山涧瀑布
C. 秋天，菊香满园
D. 冬天，雪花飘飘
2.（3分）刮大风时尘埃在空中飞舞，对于尘埃，下列说法正确的是( )
A. 它和一个分子差不多大小 B. 可以借助光学显微镜观察到尘埃分子
C. 它的直径大约为10-10m D. 它是由许多分子构成的
3.（3分）冷水解冻是生活中将冻肉快速解冻的好方法，将冻肉放在冷水中，较自然放置解冻更快下列说法正确的是( )
A. 冻肉刚从冰箱里取出时温度很低，不具有内能
B. 冻肉解冻过程中吸收热量，但温度不会一直升高
C. 冻肉解冻过程中温度从冷水传向冻肉
D. 此过程中发生热传递的原因是冷水的内能比冻肉大
4.（3分）如图所示的是汽油机的四冲程的示意图，其中表示压缩冲程的是( )
A. B. C. D.
5.（3分）下列估测数据中，最接近实际的是()
A. 家庭用台灯工作时的电流约为2A B. 我国家庭电路的电压为220V
C. 长1m的铜导线电阻约为10Ω D. 家用电饭锅的额定功率约为30W

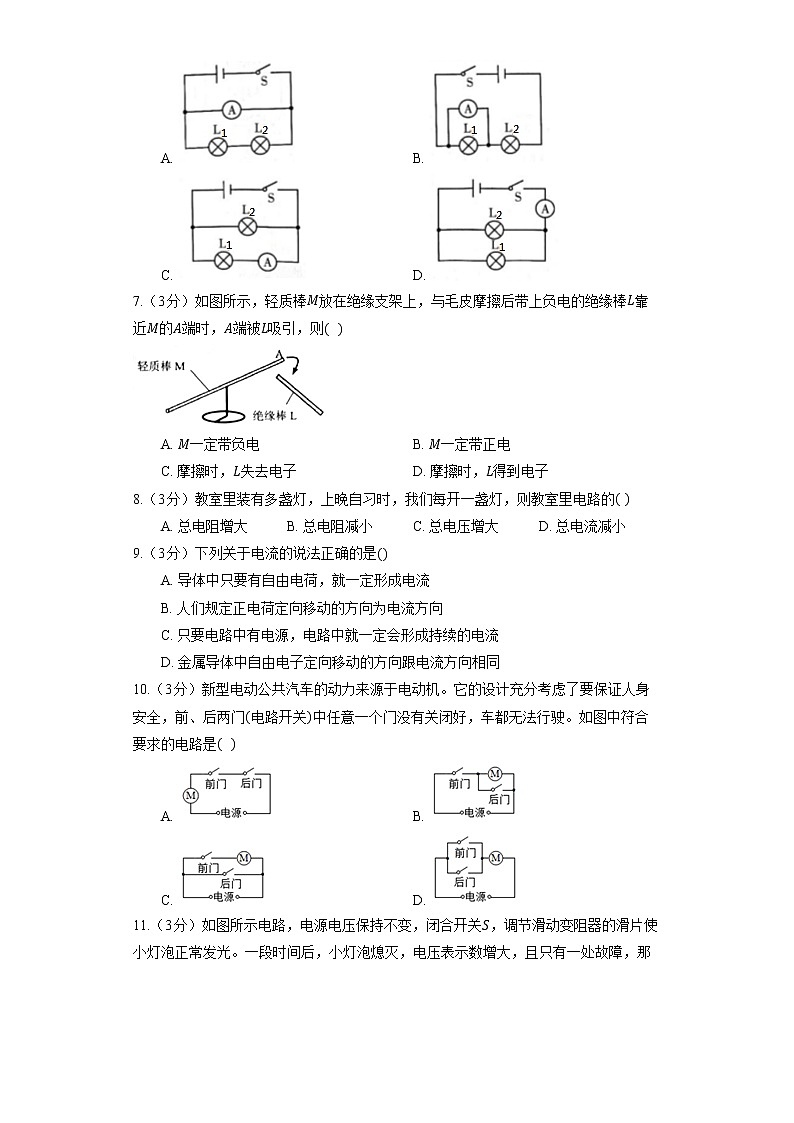

6.（3分）下列电路图中，电流表能直接测量灯L1电流的是(    )
A. B.
C. D.
7.（3分）如图所示，轻质棒M放在绝缘支架上，与毛皮摩擦后带上负电的绝缘棒L靠近M的A端时，A端被L吸引，则(    )

A. M一定带负电 B. M一定带正电
C. 摩擦时，L失去电子 D. 摩擦时，L得到电子
8.（3分）教室里装有多盏灯，上晚自习时，我们每开一盏灯，则教室里电路的( )
A. 总电阻增大 B. 总电阻减小 C. 总电压增大 D. 总电流减小
9.（3分）下列关于电流的说法正确的是()
A. 导体中只要有自由电荷，就一定形成电流
B. 人们规定正电荷定向移动的方向为电流方向
C. 只要电路中有电源，电路中就一定会形成持续的电流
D. 金属导体中自由电子定向移动的方向跟电流方向相同
10.（3分）新型电动公共汽车的动力来源于电动机。它的设计充分考虑了要保证人身安全，前、后两门(电路开关)中任意一个门没有关闭好，车都无法行驶。如图中符合要求的电路是(    )
A. B.
C. D.

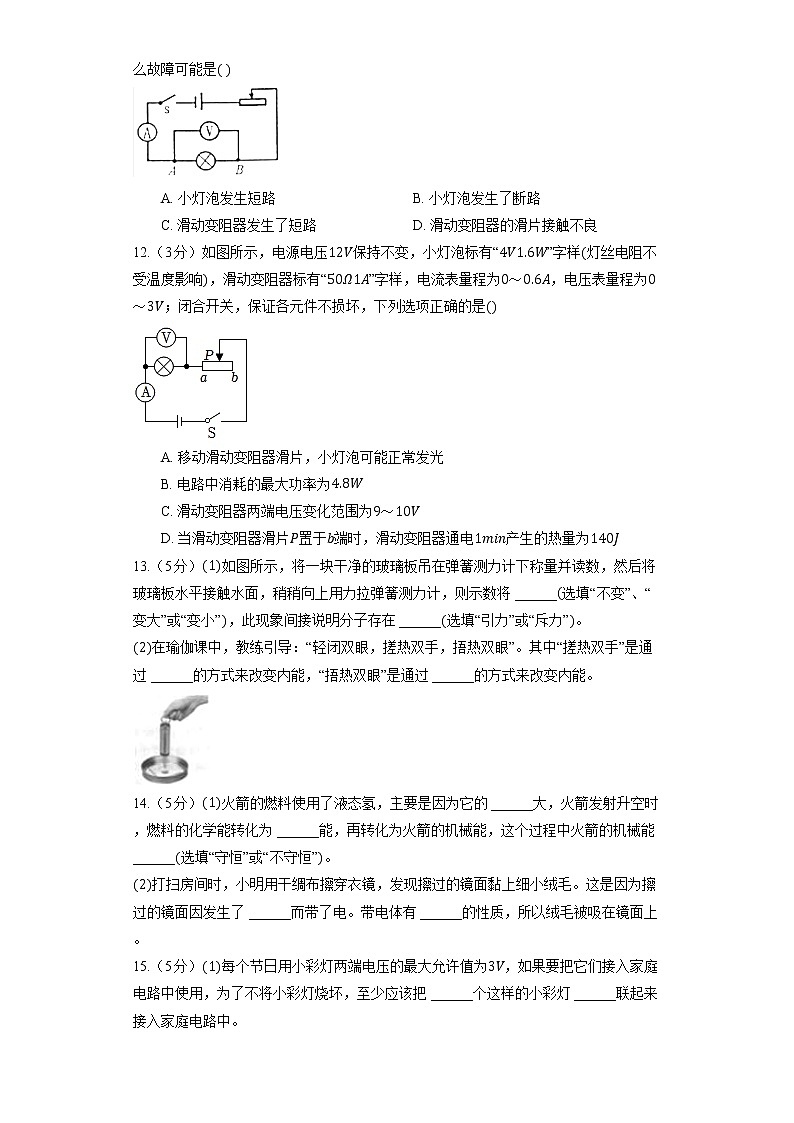

11.（3分）如图所示电路，电源电压保持不变，闭合开关S，调节滑动变阻器的滑片使小灯泡正常发光。一段时间后，小灯泡熄灭，电压表示数增大，且只有一处故障，那么故障可能是( )

A. 小灯泡发生短路 B. 小灯泡发生了断路
C. 滑动变阻器发生了短路 D. 滑动变阻器的滑片接触不良
12.（3分）如图所示，电源电压12V保持不变，小灯泡标有“4V1.6W”字样(灯丝电阻不受温度影响)，滑动变阻器标有“50Ω1A”字样，电流表量程为0～0.6A，电压表量程为0～3V；闭合开关，保证各元件不损坏，下列选项正确的是()

A. 移动滑动变阻器滑片，小灯泡可能正常发光
B. 电路中消耗的最大功率为4.8W
C. 滑动变阻器两端电压变化范围为9～10V
D. 当滑动变阻器滑片P置于b端时，滑动变阻器通电1min产生的热量为140J
13.（5分）(1)如图所示，将一块干净的玻璃板吊在弹簧测力计下称量并读数，然后将玻璃板水平接触水面，稍稍向上用力拉弹簧测力计，则示数将 ______(选填“不变”、“变大”或“变小”)，此现象间接说明分子存在 ______(选填“引力”或“斥力”)。 
(2)在瑜伽课中，教练引导：“轻闭双眼，搓热双手，捂热双眼”。其中“搓热双手”是通过 ______的方式来改变内能，“捂热双眼”是通过 ______的方式来改变内能。

14.（5分）(1)火箭的燃料使用了液态氢，主要是因为它的 ______大，火箭发射升空时，燃料的化学能转化为 ______能，再转化为火箭的机械能，这个过程中火箭的机械能 ______(选填“守恒”或“不守恒”)。 
(2)打扫房间时，小明用干绸布擦穿衣镜，发现擦过的镜面黏上细小绒毛。这是因为擦过的镜面因发生了 ______而带了电。带电体有 ______的性质，所以绒毛被吸在镜面上。
15.（5分）(1)每个节日用小彩灯两端电压的最大允许值为3V，如果要把它们接入家庭电路中使用，为了不将小彩灯烧坏，至少应该把 ______个这样的小彩灯 ______联起来接入家庭电路中。 
(2)某定值电阻两端加上10V的电压时，测得通过它的电流为2A，则其阻值为 ______Ω，若电压为0，则它的阻值为 ______Ω。
16.（5分）(1)某次雷电的电流约为2×104A，电压约为108V，放电时间约0.001s。这次雷电的电功率约为 ______W，释放 ______J的能量。 
(2)如图甲所示的电路中，开关S1、S2闭合后，A2与L2是 ______(填“串”或“并”)联的，电流表A1测量的是通过 ______(填“干路”“L1”或“L2”)的电流，电流表A2的指针偏转情况如图乙所示，电流表的示数为 ______A。 

17.（5分）(1)如图1所示，定值电阻R1=5Ω，定值电阻R2=10Ω，当开关S、S1均闭合时，两电压表示数之比U1：U2=______。若将图中电压表V1、V2换成电流表A1、A2，开关S闭合，S1开时，两电流表示数之比I1：I2=______。 
(2)如图2所示，电源电压保持不变，R1、R2均为定值电阻。当开关S闭合，甲、乙两表为的电压表时，两表示数之比U甲：U乙为4：3。当开关S断开，甲、乙两表为电流表时，定值电阻R1、R2消耗电功率之比P1：P2=______。 

18.（5分）用电水壶将质量为1.8kg的水加热升温50℃，若电水壶工作时功率为2000W，加热效率是90％，则加热这壶水消耗电能 ______J，需要的时间是 ______s。若水吸收的热量由天然气供给，则至少需消耗天然气 ______m3。[水的比热容为4.2×103J/(kg⋅℃)，天然气热值为4.2×107J/m3)]
19.（5分）如图甲所示的电路中，电源电压保持不变。闭合开关S，滑动变阻器滑片从b点向左移动到某点的过程中，两个电压表的示数随电流表示数变化的图象如图乙所示，则电源电压为 ______V；当滑片在a点时，通电10s，R0消耗的电能为 ______J。

20.（10分）请在图所示电路中的〇中填入正确的字母，使其成为正确的电学仪表，电路在闭合开关S后，两只灯泡都能发光。

21.（10分）请用笔画线表示导线，将图中的电灯、开关和插座(插座准备接大功率用电器)接入家庭电路中。

22.（10分）如图所示请将滑动变阻器接入电路，要求：滑动变阻器的滑片向右滑动时灯泡变暗。
23.（10分）小林同学为了探究不同物质的吸热能力，选用了如图甲所示的装置进行实验，在相同烧杯中装有初温相同的水和煤油，用相同的酒精灯进行加热，根据实验数据绘制了如图乙的温度与时间变化关系图像。 
 
(1)烧杯内水和煤油两种液体的 ______(选填“质量”或“体积”)应当相等； 
(2)若加热时间相同，则水吸收的热量 ______煤油吸收的热量。据图乙可知，水的吸热能力 ______煤油的吸热能力(前两空均选填“>”、“煤油的吸热能力； 
根据Q=cmΔt可知，质量相同的水和煤油升高相同的温度，水吸热多，故因此通常选择水作为汽车发动机冷却液； 
(3)根据(2)可知，加热5分钟，煤油和水高的温度之比为2：1，根据Q=cmΔt可知，在质量和吸热相同的情况下，比热容与升高的温度之积为一定值，升高的温度与比热容成反比，则煤油的比热容为： 
c=0.5×4.2×103J/(kg⋅℃)=2.1×103J/(kg⋅℃)。 
故答案为：(1)质量；(2)=；>；水(3)2.1×103。 
(1)比较物质吸热能力的2种方法：使相同质量的不同物质升高相同的温度，比较吸收的热量，吸收热量多的吸热能力强；或使相同质量的不同物质吸收相同的热量，比较温度的变化，温度变化小的吸热能力强，据此分析； 
(2)我们使用相同的酒精灯通过加热时间的长短来比较吸热多少，这种方法叫转换法； 
根据比较吸热能力的方法分析回答； 
根据Q=cmΔt分析； 
(3)根据(2)可知加热5分钟，水和煤油高的温度之比，根据Q=cmΔt可知，在质量和吸热相同的情况下，比热容与升高的温度之积为一定值，升高的温度与比热容成反比，据此得出煤油的比热容。 
本题比较不同物质的吸热能力，考查控制变量法、转换法的应用和比较吸热能力的方法及Q=cmΔt的运用，为热学中的重要实验。

24.【答案】断开   L2开路   等于
【解析】解：  
(1)为了保护电路，连接电路时，开关应该处于断开状态；  
(2)由电路图知，两灯泡串联，电压表测灯泡L1两端的电压，闭合开关S后，灯L1、L2均不亮，且只有L1或L2中的一处发生故障，说明电路发生断路，若L1开路，L2通路，则电压表有示数；而电压表的没有示数，说明L1的两端不能与电源连通，故是L2开路。  
(3)由表中数据知：第一次实验1.4V+1.4V=2.8V；第二次实验1.2V+1.6V=2.8V；第三次实验1.1V+1.7V=2.8V，  
因此可以得出：串联电路总电压等于各用电器两端的电压之和。  
故答案为：(1)断开；(2)L2开路；(3)等于。 
(1)为了保护电路，连接电路时，开关应该处于断开状态；  
(2)两灯泡串联，电压表测灯泡L1两端的电压，闭合开关S后，两个电灯都不亮，说明是断路，而电压表没有读数说明L2没有连到电源，故在L2处断路。  
(3)串联电路总电压等于各用电器两端的电压之和。 
该题考查“探究串联电路的电压”实验中的注意事项、故障分析、串联电路电压特点等知识，属于基础性实验，难度不大。

25.【答案】(1) 
； 
(2)B； 
(3)0.65； 
(4)②R1的滑片；③U额2(U1-U2)U2R0
【解析】 
(1)分析电路图连接错误之处，并改正； 
(2)电路闭合前，滑动变阻器滑片应位于阻值最大处； 
(3)额定电压下灯泡的实际功率和额定功率相等，根据电流表的量程和分度值读出示数，根据P=UI求出灯泡的额定功率； 
(4)根据P=U2R，在只有电压表情况下，测量出灯正常发光的电阻即可； 
①可只闭合小灯泡所在支路，通过调节滑动变阻器R2使灯泡两端电压为额定电压，灯正常光； 
②保持变阻器R2的滑片位置不动，只闭合R1所在支路，通过调节滑动变阻器R1使R1两端电压为小灯泡的额定电压，根据等效法，此时滑动变阻器R1使连入电路中的电阻大小等于灯正常发光时的电阻大小； 
③为求出此时滑动变阻器R1使连入电路中的电阻： 
将R2的滑片P先调至最左端，再将R2的滑片P调至最右端，分别记下电压表的示数为，根据串联电路的规律和欧姆定律求出R1的大小，即小灯泡电阻的大小，再利用P=U2R，求出小灯泡额定功率。 
本题测灯的额定功率，考查了实物电路图的连接和注意事项、电流表读数、额定功率的计算及利用等效替代法求电阻和设计实验方案的能力，综合性强，难度大。 
 
解：(1)分析实物图可知，此时变阻器与电流表串联后与灯并联，电压表串联在电路中，是错误的， 
电流表应与灯串联，变阻器与灯串联，电压表与灯并联，将小灯泡左侧连线改接到电压表左侧，如下图所示： 
 
(2)为了保护电路，开关闭合前，滑动变阻器的滑片应为于阻值最大处，即B端； 
(3)图乙中，电流表的量程为0～0.6A，分度值为0.02A，示数为0.26A， 
则灯泡的额定功率： 
P=UI=2.5V×0.26A=0.65W； 
(4)①只闭合小灯泡所在支路，即闭合S、S1，通过调节滑动变阻器R2使灯泡两端电压为额定电压，即2.5V； 
②利用等效替代的方法，只闭合R1所在支路，即闭合S、S2，通过调节滑动变阻器R1使R1两端电压为小灯泡的额定电压，即2.5V，此时R1=RL； 
③将R2的滑片P调至最左端，记下电压表的示数为U1；再将R2的滑片P调至最右端，记下电压表的示数为U2， 
在③中，将R2的滑片P调至最左端，R2连入电路中的电阻为0，电压表的示数为U1即为电源电压；再将R2的滑片P调至最右端，此时两变阻器串联，电压表的示数为U2，即为R1的电压， 
根据串联电路电压的规律和欧姆定律有： 
U1-U2R0=U2R1，解得，R1=U2R0U1-U2-----①； 
小灯泡额定功率的表达式： 
P额=U额2RL=U额2R1------②， 
由①②得： 
P额=U额2(U1-U2)U2R0。 
故答案为：(1)； 
(2)B； 
(3)0.65； 
(4)②R1的滑片；③U额2(U1-U2)U2R0。 


26.【答案】解： 
（1）0.2m3天然气完全燃烧产生的热量： 
Q放=Vq=0.2m3×4.2×107J/m3=8.4×106J； 
（2）水的质量m=10kg，加热前水的温度t0=20℃，加热5min后的温度t=80℃， 
水吸收的热量： 
Q吸=cm（t-t0）=4.2×103J/（kg•℃）×10kg×（80℃-20℃）=2.52×106J； 
（3）天然气烧水时的热效率： 
η=Q吸Q放=2.52×106J8.4×106J×100%=30%。 
答：（1）0.2m3天然气完全燃烧产生的热量为8.4×106J； 
（2）经过6min时间加热，水所吸收的热量为2.52×106J； 
（3）天然气烧水时的热效率为30%。
【解析】 
(1)已知天然气的体积、热值，利用Q=Vq可求天然气完全燃烧产生的热量；  
(2)由题意知，经过5min时间加热，水升高的温度值，利用吸热公式求水吸收的热量；  
(3)烧水时的热效率等于水吸收的热量与燃料完全燃烧放出的热量之比。 
该题考查了吸热公式、燃料完全燃烧放热公式和效率公式的应用，能从水的温度随时间变化的图象搜集有关信息是关键。

27.【答案】解：（1）当滑片P在B端时，由图得知电源电压与小灯泡额定电压相等为6V，对应的电流为1A 
小灯泡的额定功率：PL=ULIL=6V×1A=6W。 
（2）当滑片P在A端时，由图得小灯泡两端的电压为U小=1.5V，电流I小=0.5A， 
由于R与L串联，则电阻丝两端电压：UAB=U-U小=6V-1.5V=4.5V， 
由欧姆定律得电阻丝AB的电阻：R=UABI小=4.5V0.5A=9Ω。 
（3）灯泡消耗的功率为： 
P=I2RL=（UR1+RL）2RL， 
将U=6V、R1=2.5Ω、P=3.2W代入上式中，得： 
3.2W=（6V2.5Ω+RL）2RL， 
整理得：RL2-6.25RL+6.25=0， 
解得：RL=1.25Ω或5Ω， 
由图可知，灯泡连入电路中的最小阻值为RL最小=U小I小=1.5V0.5A=3Ω＞1.25Ω， 
所以RL=5Ω。 
答：（1）小灯泡的额定功率为6W； 
（2）电阻丝AB的阻值为9Ω； 
（3）灯丝的阻值为5Ω。
【解析】 
(1)从图象上找到灯泡的额定电压对应的电流，根据公式P=UI求出灯泡的额定功率。  
(2)从图象上找到当AB完全接入电路时，灯泡对应的电压和电流，因为电阻AB与灯泡串联，从而得出通过电阻AB的电流，根据串联分压的特点求出AB两端的电压，根据欧姆定律求出电阻丝AB的阻值。  
(3)已知灯泡消耗的功率、电源电压以及AB连入电路的阻值R1的大小，根据公式P=I2R可求灯泡的电阻，从图象上可以看出灯泡的最小电阻，从而判断出灯泡此时的电阻。 
该题考查电功率、电阻、电流、电压等的计算，关键是公式及其变形的灵活运用，难点是根据图象和电路图分析数据，该题考查知识点较多，且难度挺大，属于一道难题。
