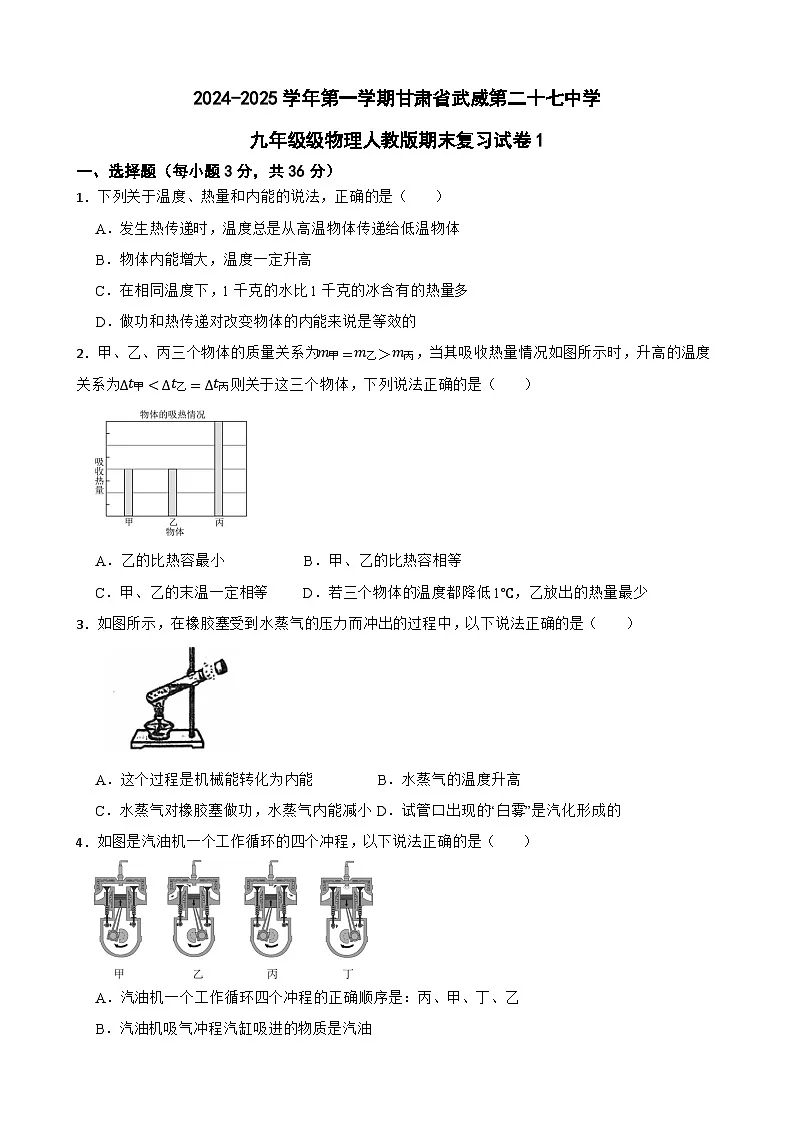

九年级级物理人教版期末复习试卷1
一、选择题（每小题3分，共36分）
1．下列关于温度、热量和内能的说法，正确的是（ ）
A．发生热传递时，温度总是从高温物体传递给低温物体
B．物体内能增大，温度一定升高
C．在相同温度下，1千克的水比1千克的冰含有的热量多
D．做功和热传递对改变物体的内能来说是等效的
2．甲、乙、丙三个物体的质量关系为m甲＝m乙＞m丙，当其吸收热量情况如图所示时，升高的温度关系为Δt甲IDB．IB>ICC．IAID

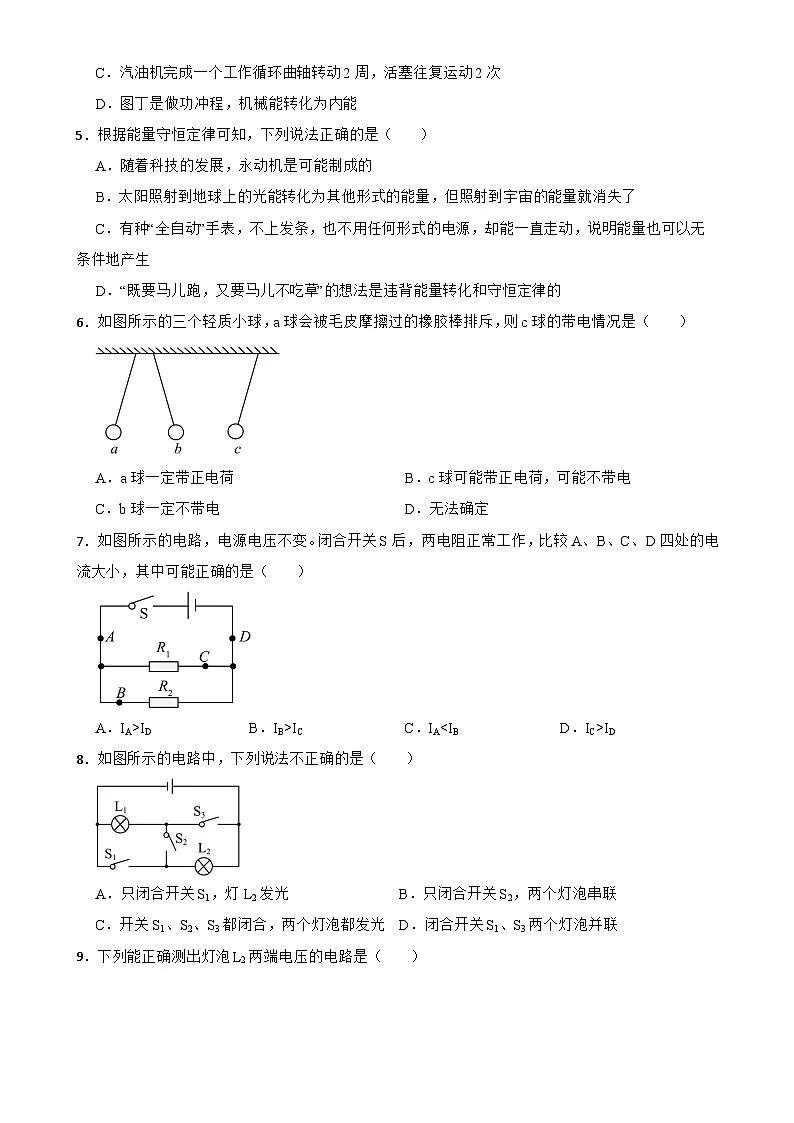

8．如图所示的电路中，下列说法不正确的是（ ）
A．只闭合开关S1，灯L2发光 B．只闭合开关S2，两个灯泡串联
C．开关S1、S2、S3都闭合，两个灯泡都发光 D．闭合开关S1、S3两个灯泡并联

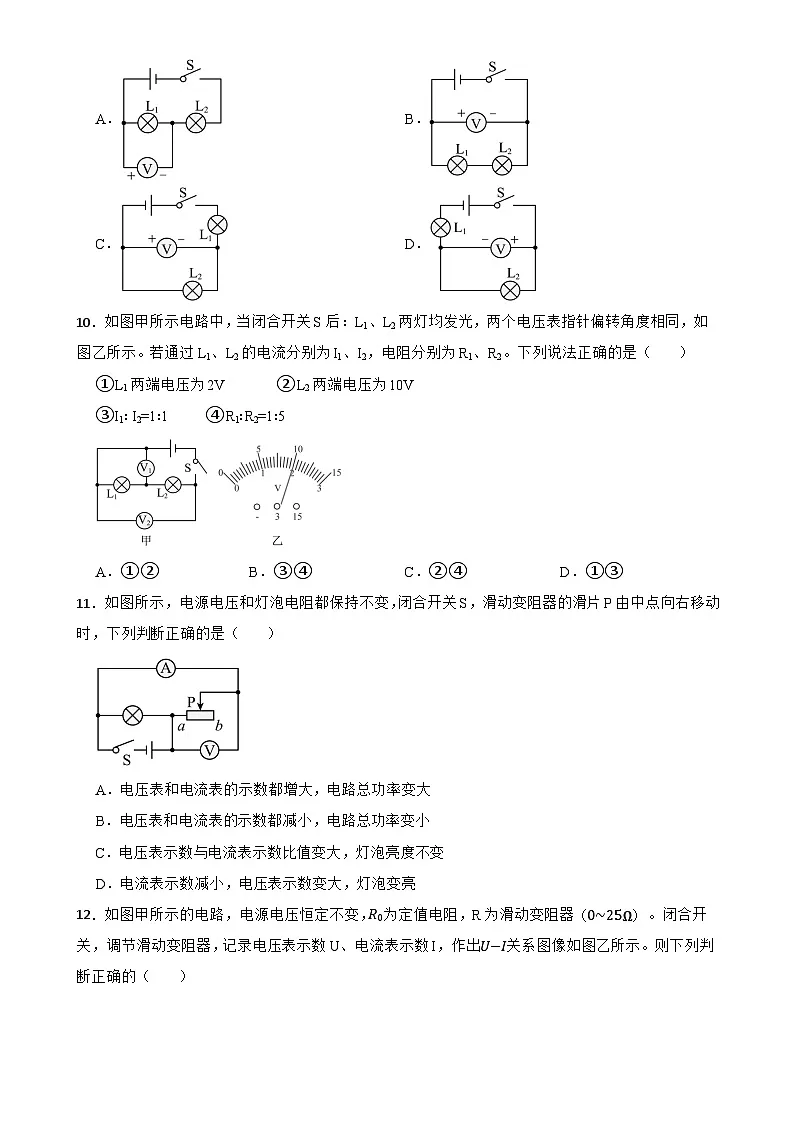

9．下列能正确测出灯泡L2两端电压的电路是（ ）
A．B．
C．D．
10．如图甲所示电路中，当闭合开关S后：L1、L2两灯均发光，两个电压表指针偏转角度相同，如图乙所示。若通过L1、L2的电流分别为I1、I2，电阻分别为R1、R2。下列说法正确的是（ ）
①L1两端电压为2V ②L2两端电压为10V
③I1∶ I2=1∶1 ④R1∶R2=1∶5
A．①②B．③④C．②④D．①③
11．如图所示，电源电压和灯泡电阻都保持不变，闭合开关S，滑动变阻器的滑片P由中点向右移动时，下列判断正确的是（ ）
A．电压表和电流表的示数都增大，电路总功率变大
B．电压表和电流表的示数都减小，电路总功率变小
C．电压表示数与电流表示数比值变大，灯泡亮度不变
D．电流表示数减小，电压表示数变大，灯泡变亮
12．如图甲所示的电路，电源电压恒定不变，R0为定值电阻，R为滑动变阻器（0~25Ω）。闭合开关，调节滑动变阻器，记录电压表示数U、电流表示数I，作出U−I关系图像如图乙所示。则下列判断正确的（ ）
A．电源电压为3V
B．R0的阻值为10Ω
C．当电压表示数为1V时，电路中的电流为1A
D．当电压表示数为2V时，滑动变阻器电阻为15Ω
二、填空题（每空1分，共19分）
13．“汽车不但要吃油，有时也要喝水”，用水冷却发动机是因为水的 。2017年5月18日，中国科学家首次在南海试采可燃冰取得圆满成功。可燃冰的热值很大，若体积为0.02m3的可燃冰完全燃烧放出的热量为2.1×107J，则可燃冰的热值为 J/m3，可燃冰在燃烧过程中，其热值大小 （选填“增大”“减小”或“不变”）。
14．陆游的诗句“花气袭人知骤暖”，“花气袭人”说明分子在不停地做 ，“知骤暖”指当春天温度骤然升高时，花香会特别浓郁，这说明温度越高，分子运动越 。
15．大量自由电荷的定向移动形成 ；我国家庭电路的电压为 伏，用电器与控制它的开关之间是 连接的（选填“串联”或“并联”）。
16．如图所示，若闭合开关S2、S3，断开开关S1，则灯 能发光；若需要灯L1、L2并联，则应闭合开关 。
17．如图是灯L1，L2的电流随电压变化关系的图像。把这两个灯泡并联后接在同一电源两端，若L1两端的电压为4V，则L2两端的电压是 V，干路中的电流是 A。
18．滑动变阻器是通过改变接入电路电阻丝 从而改变接入电路阻值的器件。如图所示电路中，电源电压保持不变。闭合开关，向左移动滑片，滑动变阻器R2接入电路阻值 ，电压表的示数将 （后两格均选填“变大”、“不变”或“变小”）。
19．如图所示，电源电压6V，R1=5Ω，R2=10Ω。当闭合开关后，两电表有示数且保持稳定，则甲电表是 表，示数为 （写出数值及单位）；乙电表是 表，示数为 （写出数值及单位）。
20．如图，小江为停车场设计了一个记录车辆数的自动计数器，其简化电路如图甲所示，其中R1是光敏电阻，当汽车挡住了射向R1的红外线时，R1的电阻会变小为20Ω，这时自动计数器计数一次，R2是定值电阻，已知电源电压为9V，某时段AB间的电压随时间变化的图像如图乙所示，则R2的阻值为 Ω，R1有光源照射时的阻值为 Ω。
三、作图题（每小题3分，共9分）
21．一定值电阻R，只知道其阻值小于3Ω，为了确定其具体阻值，设计了如图所示的电路，电源是两节新的干电池。请用笔画线代替导线将电路补充完整。要求滑片向左滑动时电阻变大，且不损坏电路元件。（注意导线不要交叉）。
22．根据实物图画出电路图。（电路图画在方框内）
23．要测量一个未知电阻Rx的阻值，手边还有电压表、已知阻值的电阻R0、电压合适但未知的电源、开关和导线若干，请设计一个能测量出Rx阻值的电路图。
四、实验探究题（每空1分，共16分）
24．（5分）如图所示，甲、乙、丙三图中的装置完全相同，燃料的质量都相同，烧杯内的液体质量和初温也相同。
（1）比较不同燃料的热值，应选择 两图进行实验，燃料热值的大小是通过 （选填“加热时间的长短”或“液体升高的温度”）来反映的；
（2）如果质量和初始温度均相同的A、B两种液体用相同热源加热，吸热后它们的温度随时间变化的图像如图丁所示，若A的比热容是cA，B的比热容是cB，则cA cB，在0~5min内A吸收的热量 B吸收的热量：（以上两空均选填“大于”、“小于”或“等于”）
（3）另一小组使用甲图所示的装置在一个标准大气压下对另外三杯液体a、b、c进行加热，直至沸腾，并做出图像如图戊所示，则液体 有可能是同种液体。（选填“a和b”、“b和c”或“a和c”）。
25．（6分）小明同学利用图甲中的器材探究导体A、B中电流与两端电压的关系。
（1）请你用笔画线代替导线，将甲图中电路连接完整，要求滑片P向A端滑动时，滑动变阻器接入电路的电阻变大 ；
（2）小明连接电路，闭合开关发现电流表、电压表有示数且很小，移动滑片P两表示数均无变化，原因是滑动变阻器接在了 两个接线柱上；（选填字母）
（3）多次改变导体A两端的电压，并记录对应的电流。换用导体B重复上述实验，根据实验数据绘制图像如图乙所示。）由图象可知导体A的阻值为 Ω。由图象可得出结论：
；
（4）若将本实验中所用的电阻换成小灯泡，则 （选填“能”或“不能”）完成本实验，理由是 。
26．（5分）小明探究“电流与电阻的关系”。实验器材为：6V蓄电池、开关S，电压表、电流表、滑动变阻器（40Ω 2A）、阻值为5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻。
（1）连接电路时，开关应 ：滑动变阻器滑片应滑到 处（选填“A”或“B”）；
（2）闭合开关S发现电流表有示数、电压表无示数，则电路故障不可能是___________
A．R0处发生短路；B．R0处发生断路；C．导线EG断路；
（3）排除故障后，小明先用5Ω的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑片，使电压表的示数为2V：再将5Ω的定值电阻换成10Ω定值电阻进行实验，此时应将滑动变阻器的滑片向 （选填“A”或“B”）端移动才能拿使电压表示数仍为2V；
（4）小红再分别将定值电阻15Ω、20Ω连入，根据实验所得的数据绘制出I-R图像，但她发现：当他接入阻值为25Ω的定值电阻时，无论怎么移动滑片都无法使电压表示数为2V了。为了完成5次实验，滑动变阻器的最大值应不小于 Ω。
五、计算题（共20分）
27．（6分）某物理兴趣小组的同学，用煤炉给 10kg的水加热， 同时他们绘制了如图所示的加热过程中水温随时间变化的图线。若在6min内完全燃烧了2kg的煤；水的比热容为4.2×103J/(kg·℃)，煤的热值约为3×107J/kg， 求：
（1）（2分）煤完全燃烧产生的热量：
（2）（2分）经过6min时间加热，水所吸收的热量；
（3）（2分）煤炉烧水时的热效率。
28．（6分）在如图所示的电路中，电阻R2的阻值为10Ω。闭合开关S，电流表示数为0.4A，再闭合S1，电流表示数为0.5A。求：
（1）（2分）通过R1的电流；
（2）（2分）电压表的示数；
（3）（2分）电阻R1的阻值。
29．（8分）如图所示电路，电源电压不变，R1=20Ω，小灯泡的电阻为5Ω（电阻不变）。
（1）（2分）当只闭合S1时，电流表的示数为0.6A，则电源电压为多大？
（2）（3分）当S1、S2、S3都闭合时，将滑片P移到滑动变阻器R2的中点，电流表的示数为1A，则滑动变阻器R2的最大阻值是多少？
（3）（3分）当S1、S2断开，S3闭合，滑片P移动到b端时，灯泡中的电流为多少？
答案
1．D
2．A
3．C
4．C
5．D
6．B
7．B
8．C
9．D
10．D
11．C
12．A
13．比热容大；1.05×109；不变
14．无规则运动；剧烈
15．电流；220；串联
16．L1；S1和S2
17．4；1.2
18．长度；变大；变大
19．电流表；1.2A；电压表；6V
20．40；80
21．
22．
23．
24．（1）甲乙；液体升高的温度
（2）小于；等于
（3）a和b
25．（1）
（2）C、D
（3）5；在电阻一定时，电流与电压成正比
（4）不能；小灯泡的阻值随温度的变化而变化
26．（1）断开；B
（2）B
（3）B
（4） 50
27．（1）煤的热值约为3×107J/kg ，完全燃烧2kg，根据Q=mq=2kg×3×107J/kg=6×107J
（2） 10kg的水 ，温度变化量为60摄氏度，根据热量的计算公式Q吸=cmΔt= 4.2×103J/(kg·℃) ×10kg×60℃=2.52×106J；
（3）解：根据效率公式η=Q吸Q=2.52×106J6×107J=4.2%
28．（1）0.1A
（2）4V
（3）40Ω
29．（1）15V；
（2）120Ω；
