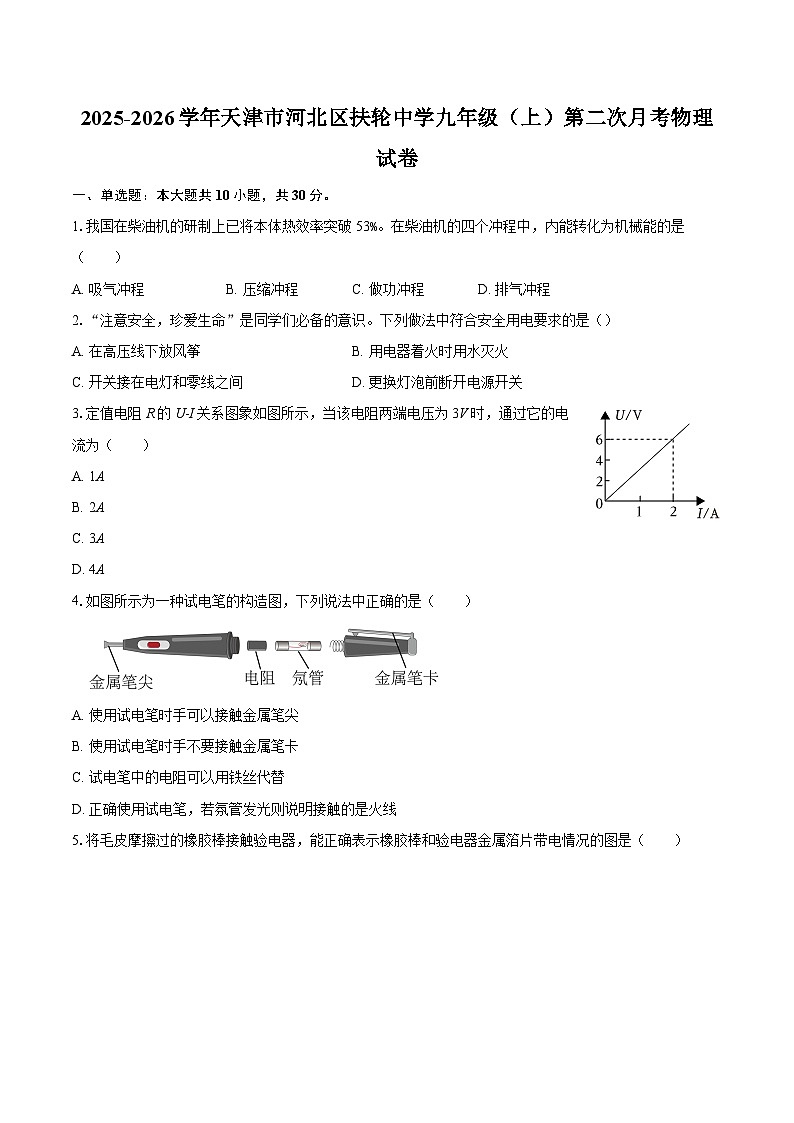

2025-2026学年天津市河北区扶轮中学九年级（上）第二次月考物理试卷-自定义类型

这是一份2025-2026学年天津市河北区扶轮中学九年级（上）第二次月考物理试卷-自定义类型，共9页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
1.我国在柴油机的研制上已将本体热效率突破53%。在柴油机的四个冲程中，内能转化为机械能的是（ ）
A. 吸气冲程B. 压缩冲程C. 做功冲程D. 排气冲程
2.“注意安全，珍爱生命”是同学们必备的意识。下列做法中符合安全用电要求的是（）
A. 在高压线下放风筝B. 用电器着火时用水灭火
C. 开关接在电灯和零线之间D. 更换灯泡前断开电源开关
3.定值电阻R的U-I关系图象如图所示，当该电阻两端电压为3V时，通过它的电流为（ ）
A. 1A
B. 2A
C. 3A
D. 4A
4.如图所示为一种试电笔的构造图，下列说法中正确的是（ ）
A. 使用试电笔时手可以接触金属笔尖
B. 使用试电笔时手不要接触金属笔卡
C. 试电笔中的电阻可以用铁丝代替
D. 正确使用试电笔，若氛管发光则说明接触的是火线

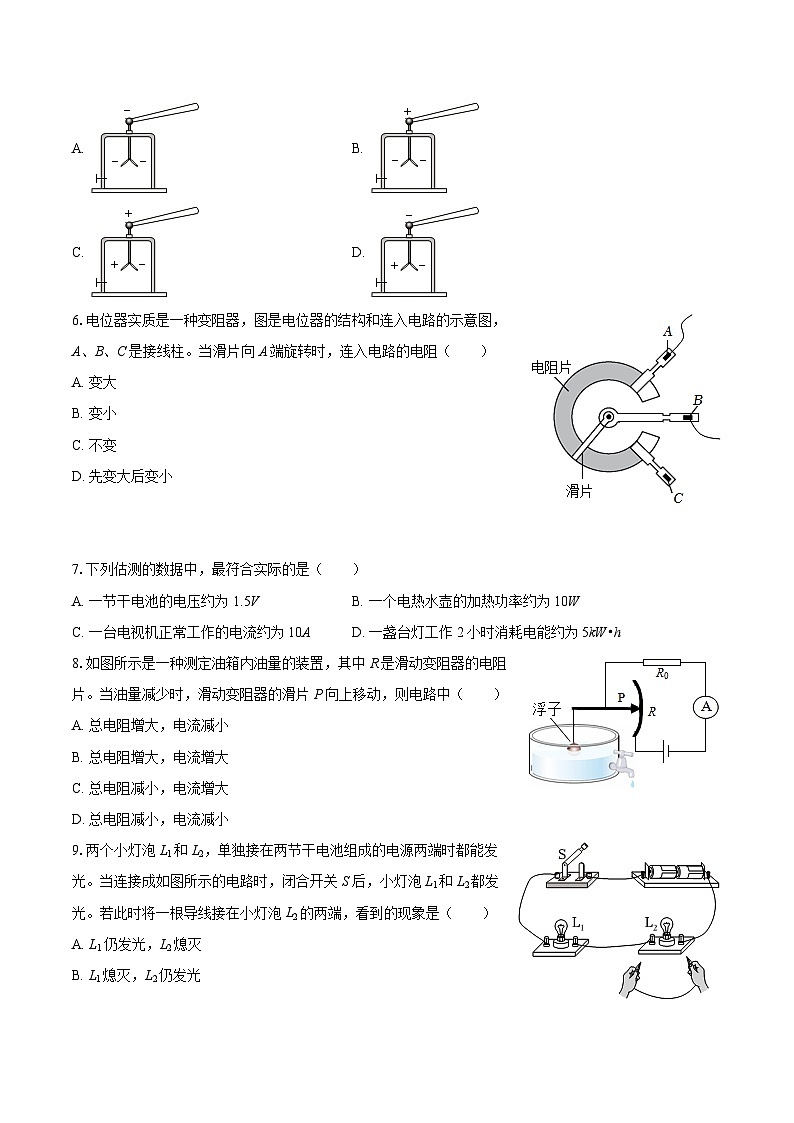

5.将毛皮摩擦过的橡胶棒接触验电器，能正确表示橡胶棒和验电器金属箔片带电情况的图是（ ）
A. B.
C. D.
6.电位器实质是一种变阻器，图是电位器的结构和连入电路的示意图，A、B、C是接线柱。当滑片向A端旋转时，连入电路的电阻（ ）
A. 变大
B. 变小
C. 不变
D. 先变大后变小
7.下列估测的数据中，最符合实际的是（ ）
A. 一节干电池的电压约为1.5VB. 一个电热水壶的加热功率约为10W
C. 一台电视机正常工作的电流约为10AD. 一盏台灯工作2小时消耗电能约为5kW•h
8.如图所示是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片。当油量减少时，滑动变阻器的滑片P向上移动，则电路中（ ）
A. 总电阻增大，电流减小
B. 总电阻增大，电流增大
C. 总电阻减小，电流增大
D. 总电阻减小，电流减小
9.两个小灯泡L1和L2，单独接在两节干电池组成的电源两端时都能发光。当连接成如图所示的电路时，闭合开关S后，小灯泡L1和L2都发光。若此时将一根导线接在小灯泡L2的两端，看到的现象是（ ）
A. L1仍发光，L2熄灭
B. L1熄灭，L2仍发光
C. L1和L2都熄灭
D. L1变暗，L2变亮

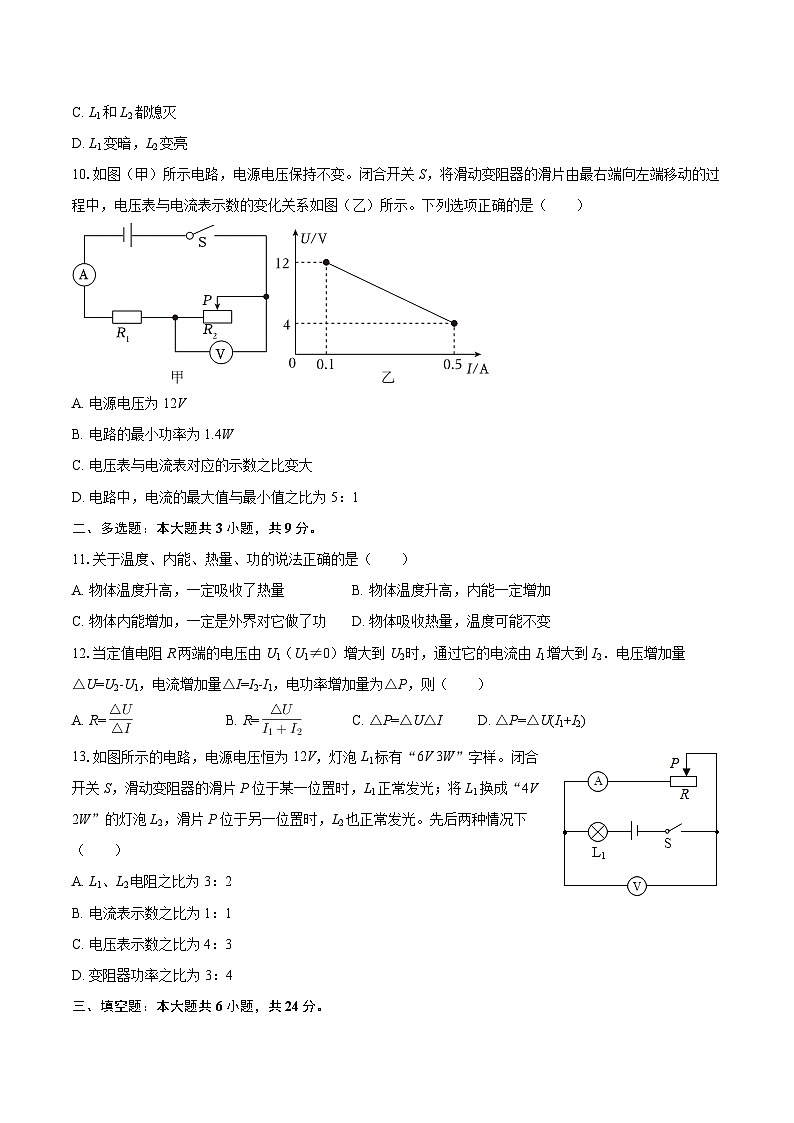

10.如图（甲）所示电路，电源电压保持不变。闭合开关S，将滑动变阻器的滑片由最右端向左端移动的过程中，电压表与电流表示数的变化关系如图（乙）所示。下列选项正确的是（ ）
A. 电源电压为12V
B. 电路的最小功率为1.4W
C. 电压表与电流表对应的示数之比变大
D. 电路中，电流的最大值与最小值之比为5：1
二、多选题：本大题共3小题，共9分。
11.关于温度、内能、热量、功的说法正确的是（ ）
A. 物体温度升高，一定吸收了热量B. 物体温度升高，内能一定增加
C. 物体内能增加，一定是外界对它做了功D. 物体吸收热量，温度可能不变
12.当定值电阻R两端的电压由U1（U1≠0）增大到U2时，通过它的电流由I1增大到I2．电压增加量△U=U2-U1，电流增加量△I=I2-I1，电功率增加量为△P，则（ ）
A. R=B. R=C. △P=△U△ID. △P=△U(I1+I2)
13.如图所示的电路，电源电压恒为12V，灯泡L1标有“6V 3W”字样。闭合开关S，滑动变阻器的滑片P位于某一位置时，L1正常发光；将L1换成“4V 2W”的灯泡L2，滑片P位于另一位置时，L2也正常发光。先后两种情况下（ ）
A. L1、L2电阻之比为3：2
B. 电流表示数之比为1：1
C. 电压表示数之比为4：3
D. 变阻器功率之比为3：4
三、填空题：本大题共6小题，共24分。
14.端午佳节，粽香万里．煮粽子是通过______（选填“做功”或“热传递”）的方式来增大粽子的内能；煮熟的粽子散发出香味，这是______现象。
15.某节能灯标有“220V 22W”字样，当它正常工作时，电功率为 W，通过它的电流为 A。
16.如图所示，通电螺线管的a端相当于条形磁体的______极；若螺线管中的电流增大，它的磁性会______。
17.我国家庭电路的电压为______V；如图所示是小明家中一周前、后电能表示数，他家这周消耗了______kW•h的电能。
18.在探究串、并联电路中电流的规律时，做了如图所示的实验。闭合开关后，电流表A1、A2的示数分别为0.5A和0.3A，则通过小灯泡L1的电流为______A，通过小灯泡L2的电流为______A。
19.如图所示，电源电压保持不变，定值电阻R2=10Ω。当开关S、S1均闭合时，电压表的示数为6V，电路消耗的功率为P；当开关S闭合、S1断开时，电压表的示数是4V，电路消耗的功率为P′，则电源电压为 V，P：P′= 。
四、作图题：本大题共1小题，共3分。
20.如图所示，请用笔画线表示导线，将插座、开关和电灯接入家庭电路中。
五、实验探究题：本大题共2小题，共13分。
21.物理兴趣小组的同学“探究电流通过导体产生的热量与什么因素有关”的实验。将一段电阻丝装在透明、密闭的容器中，橡胶管将密闭容器和装有红色液体的U形玻璃管相连，如图所示。请你回答下列问题：
（1）在实验中，密闭容器内的空气质量应该______（选填“相等”或“不相等”），观察U形玻璃管中液面高度差的目的是：______；
（2）如图（甲）所示，密闭容器内的电阻分别为5Ω和10Ω，实验探究的是电流通过导体产生的热量与______的关系；如图（乙）所示，密闭容器内的电阻均为5Ω，另有一个5Ω电阻在容器外部，与其中一个容器内的电阻并联，实验探究的是电流通过导体产生的热量与______的关系；
（3）如图（甲）所示，在电路连接正确的情况下，通电一段时间后，发现其中一个U形玻璃管中液面高度几乎不变，则出现该现象的原因可能是：______。
（4）上述研究问题的方法叫“转换法”。下列实验中主要应用该方法的是______
A．研究电流时，把它与水流相比
B．利用扩散现象研究分子运动情况
C．探究通过导体的电流与导体电阻的关系
D．探究两个阻值为R的电阻串联时，可用一个阻值为2R的电阻来代替
22.现有下列实验器材：一只已知阻值的定值电阻R0、两只电流表、电池、开关、足量的导线。请你利用这些器材设计实验，测出一只未知电阻Rx的阻值。要求：
（1）在下框内画出实验电路图。
（2）简述实验过程并用已知量和测量量表示Rx．______。
六、计算题：本大题共3小题，共21分。
23.如图所示的电路中，电源两端电压为3V并保持不变，电阻R1的阻值为10Ω。闭合开关S后，电压表的示数为2V。求：
（1）电阻R2的阻值；
（2）电阻R1的电功率。
24.在比较不同物质吸热情况的实验中，用额定功率为300W的电加热器加热水。在电加热器正常工作时获得的数据如表所示。
已知，求：
（1）水吸收的热量；
（2）电加热器的效率。
25.如图所示，灯泡L标有“6V 3W”字样（不考虑灯丝电阻变化），定值电阻R1=28Ω，当开关S1、S2、S3全部闭合时，灯泡正常发光，电流表示数为0.75A．求：
（1）电源电压U；
（2）定值电阻R0的大小；
（3）当S1闭合，S2、S3断开时，电路消耗的功率。
1.【答案】C
2.【答案】D
3.【答案】A
4.【答案】D
5.【答案】A
6.【答案】B
7.【答案】A
8.【答案】A
9.【答案】A
10.【答案】B
11.【答案】BD
12.【答案】AD
13.【答案】ABD
14.【答案】热传递 扩散
15.【答案】22
0.1

16.【答案】N 增强
17.【答案】220 13
18.【答案】0.2 ；0.3。
19.【答案】6
3：2

20.【答案】解：灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全；三孔插座的接法：上孔接地线；左孔接零线；右孔接火线；如图所示：

故答案为：见解答图。
21.【答案】相等 来显示甲、乙容器内空气温度的变化 电阻 电流 装置的气密性差 B
22.【答案】（1）
（2）按照图所示的电路图连接电路，闭合开关S，读出电流表示数I1、I2，
根据电源电压不变U=R0I1=RxI2，求出Rx=。
23.【答案】解：（1）闭合开关，两个定值电阻串联，电压表测量R2两端的电压。
根据串联电路的电压特点可知R1两端的电压U1=U-U2=3V-2V=1V；
根据欧姆定律可知通过R1的电流I1===0.1A，
根据串联电路的电流特点可知通过R2的电流I2=I1=0.1A，
根据欧姆定律可知R2===20Ω。
（2）电阻R1的电功率P1=UI1=1V×0.1A=0.1W。
答：（1）电阻R2的阻值为20Ω；
（2）电阻R1的电功率是0.1W。
24.【答案】水吸收的热量为2.52×104J 电加热器的效率为70%
25.【答案】解：（1）当开关S1、S2、S3均闭合时，R1短路，灯L与R0并联，电流表测干路电流，
因为灯L正常发光，则有：U源=UL=U0=6V；
（2）由P=UI得，通过小灯泡电流：
IL===0.5A；
根据并联电路电流的规律知，通过R0电流为：
I0=I-IL=0.75A-0.5A=0.25A，
由I=可得，定值电阻R0的阻值：
R0===24Ω；
（3）当开关S1闭合，S2和S3断开时，灯L与R1串联，
由I=可得，小灯泡电阻：
RL===12Ω；
电路总电阻：
R总=RL+R1=12Ω+28Ω=40Ω，
电路消耗的功率：
P===0.9W。
答：（1）电源电压为6V；
（2）定值电阻R0的值为24Ω；
（3）当S1闭合，S2、S3断开时，电路消耗的功率是0.9W。 物质
质量/kg
初温/℃
加热时间/s
末温℃
水
0.3
20
120
40
