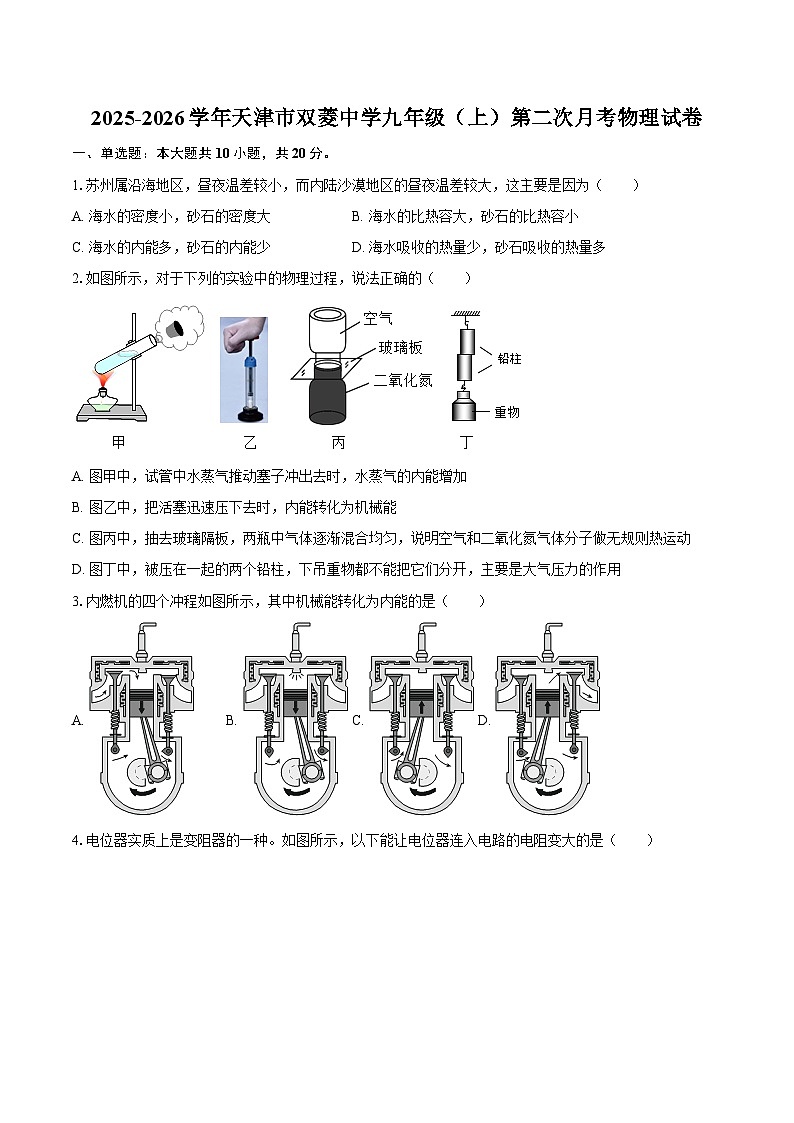

2025-2026学年天津市双菱中学九年级（上）第二次月考物理试卷-自定义类型

这是一份2025-2026学年天津市双菱中学九年级（上）第二次月考物理试卷-自定义类型，共12页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
1.苏州属沿海地区，昼夜温差较小，而内陆沙漠地区的昼夜温差较大，这主要是因为（ ）
A. 海水的密度小，砂石的密度大B. 海水的比热容大，砂石的比热容小
C. 海水的内能多，砂石的内能少D. 海水吸收的热量少，砂石吸收的热量多
2.如图所示，对于下列的实验中的物理过程，说法正确的（ ）
A. 图甲中，试管中水蒸气推动塞子冲出去时，水蒸气的内能增加
B. 图乙中，把活塞迅速压下去时，内能转化为机械能
C. 图丙中，抽去玻璃隔板，两瓶中气体逐渐混合均匀，说明空气和二氧化氮气体分子做无规则热运动
D. 图丁中，被压在一起的两个铅柱，下吊重物都不能把它们分开，主要是大气压力的作用
3.内燃机的四个冲程如图所示，其中机械能转化为内能的是（ ）
A. B. C. D.

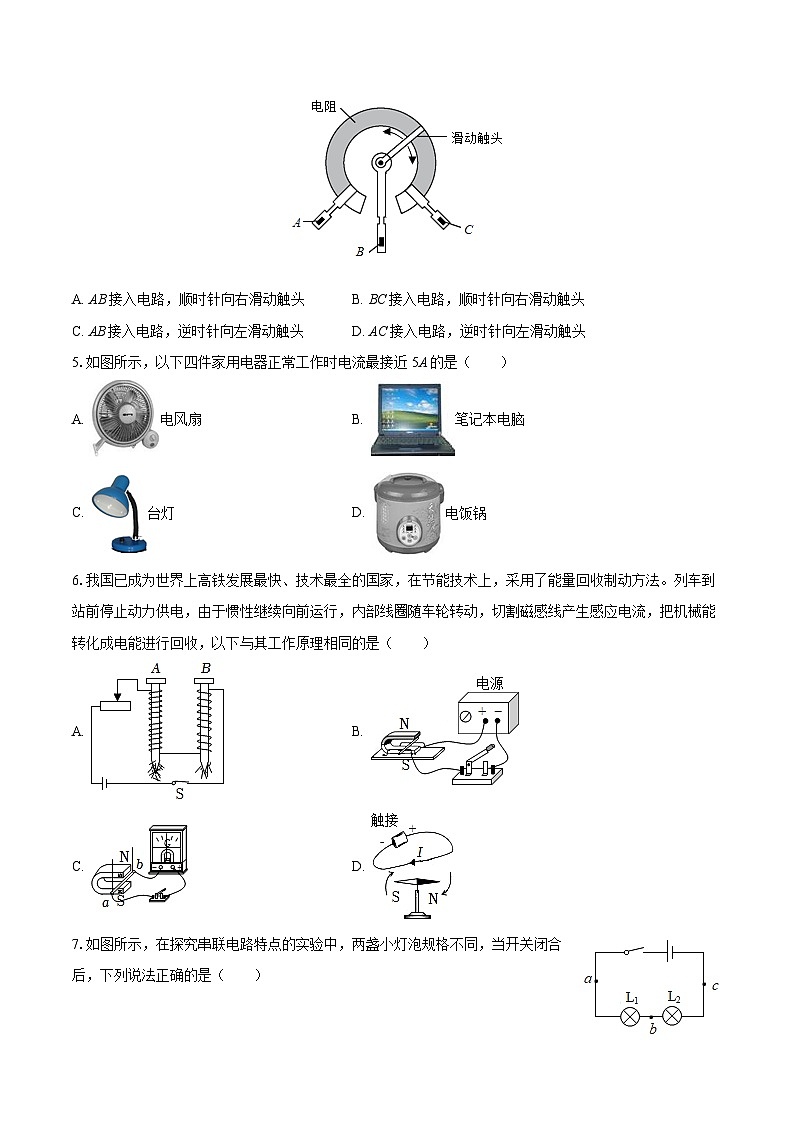

4.电位器实质上是变阻器的一种。如图所示，以下能让电位器连入电路的电阻变大的是（ ）
A. AB接入电路，顺时针向右滑动触头B. BC接入电路，顺时针向右滑动触头
C. AB接入电路，逆时针向左滑动触头D. AC接入电路，逆时针向左滑动触头
5.如图所示，以下四件家用电器正常工作时电流最接近5A的是（ ）
A. 电风扇B. 笔记本电脑
C. 台灯D. 电饭锅
6.我国已成为世界上高铁发展最快、技术最全的国家，在节能技术上，采用了能量回收制动方法。列车到站前停止动力供电，由于惯性继续向前运行，内部线圈随车轮转动，切割磁感线产生感应电流，把机械能转化成电能进行回收，以下与其工作原理相同的是（ ）
A. B.
C. D.

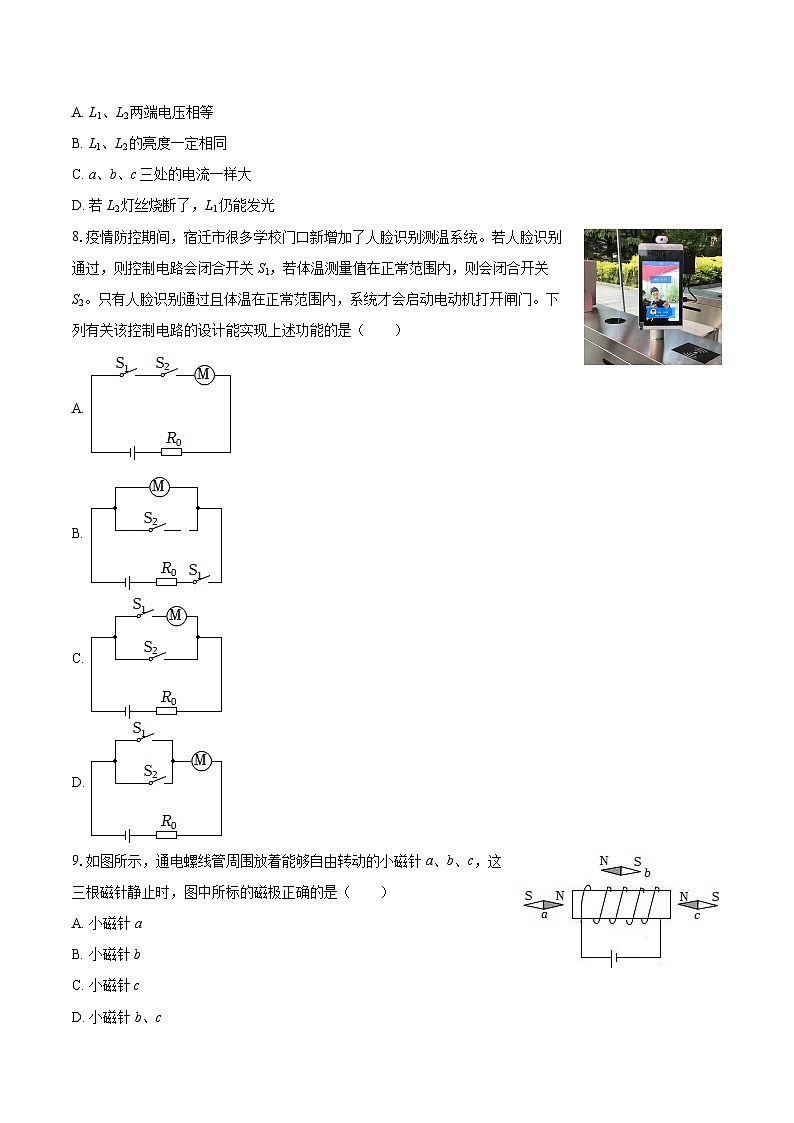

7.如图所示，在探究串联电路特点的实验中，两盏小灯泡规格不同，当开关闭合后，下列说法正确的是（ ）
A. L1、L2两端电压相等
B. L1、L2的亮度一定相同
C. a、b、c三处的电流一样大
D. 若L2灯丝烧断了，L1仍能发光
8.疫情防控期间，宿迁市很多学校门口新增加了人脸识别测温系统。若人脸识别通过，则控制电路会闭合开关S1，若体温测量值在正常范围内，则会闭合开关S2。只有人脸识别通过且体温在正常范围内，系统才会启动电动机打开闸门。下列有关该控制电路的设计能实现上述功能的是（ ）
A.
B.
C.
D.
9.如图所示，通电螺线管周围放着能够自由转动的小磁针a、b、c，这三根磁针静止时，图中所标的磁极正确的是（ ）
A. 小磁针a
B. 小磁针b
C. 小磁针c
D. 小磁针b、c
10.某学校进行生命教育，让学生更加珍惜生命，落实安全！在如图所示的各种情况下，人体不会触电的是（ ）
A. B.
C. D.
二、多选题：本大题共3小题，共9分。
11.关于磁现象，下列说法中正确的是（ ）
A. 同名磁极相互排斥，异名磁极相互吸引
B. 磁感线是磁体周围空间实际存在的曲线
C. 能自由转动的小磁针静止时N极指向是该点磁场方向
D. 地磁场的北极在地理的南极附近
12.对于“探究电流跟电阻的关系”和“伏安法测量定值电阻”的这两个实验，下列说法正确的是（ ）
A. 它们都是采用控制变量的研究方法
B. 它们的滑动变阻器在实验电路中的作用是不同的
C. 前者多次测量的目的是分析多组数据，得出电流跟电阻的关系，减小偶然性
D. 后者多次测量的目的是取电阻的平均值，减小误差
13.图示电路，电源电压为6V，L标有“4V，1.6W”的字样（忽略温度对灯丝电阻的影响），滑动变阻器上标有“20Ω，1A”的字样，电流表的量程为0～0.6A，电压表的量程为0～3V，将开关S闭合，在不损坏电器的前提下，移动滑片。则下列分析错误的是（ ）
A. 小灯泡的电阻为10Ω
B. 滑动变阻器的变化范围是5Ω～20Ω
C. 电流表的示数变化范围是0.3A～0.4A
D. 小灯泡功率的变化范围是0.4W～1.6W
三、填空题：本大题共6小题，共14分。
14.当某导体两端电压是3V时，通过它的电流是0.3A，则该导体的电阻是 Ω；当它两端电压增加6V时，通过它的电流是 A；它两端电压为0时，该导体的电阻为 Ω。
15.小明家电能表上月底和本月底的示数如图所示，他家本月消耗电能______kW•h；小明将一个电风扇单独接入电路中，10min内电能表的指示灯闪烁了32次，此过程中电风扇消耗电能______J，其功率为______W。
16.甲、乙两电阻的电流随电压的变化关系如图所示，则R甲 R乙（选填“＞”、“＜”或“=”），当电阻并联时，甲、乙两个电阻的电功率之比P甲：P乙= 。
17.家庭电路中，开关应接在 线与用电器之间；检修家庭电路时需使用测电笔识别零线和火线，甲、乙两图中测电笔的使用方法正确的是 （选填“甲”或“乙”）图。
18.如图甲和乙是研究“电热大小与哪些因素有关”的实验装置。图甲是探究电热与 关系的实验装置；图乙得出的结论是 相同时，通过导体的电流越大，产生的热量越多。
19.便携式无线加湿器，让你随时随地实现加湿自由。某品牌便携式无线加湿器，通过旋转开关S接触不同触点，实现高、低两个挡位的转换，高挡功率10W，低挡功率5W，其简化的工作电路如图所示。当旋转开关S接“b、c”两触点时，加湿器处于 挡位；在高挡位工作6h,消耗 kW•h的电能。
四、作图题：本大题共1小题，共2分。
20.如图是“自动水位显示器”的电路图。当水位未到达金属块B时，绿灯亮；当水位到达B时，红灯亮。请根据以上要求，用笔画线代替导线，完成工作电路的连接。
五、实验探究题：本大题共1小题，共8分。
21.幼儿园游乐室里有一种深受孩子们喜爱的设备——“跳跳乐”，如图甲所示。当小朋友们在上面跳跃时，小灯泡会一闪一闪地发光。小东想对“跳跳乐”发光的原理进行探究。于是找来说明书，并根据其原理图（如图乙所示），找来磁铁、导线和灵敏电流计等材料。
（1）小东组装了如图丙所示的实验装置，探究“跳跳乐”的电流从何而来：
①小东发现，闭合开关，磁铁不动，导体棒沿______（选填“上下”“左右”或“前后”）方向运动时，灵敏电流计指针会左右偏转；
②小东还发现，断开开关，无论磁铁如何放置、导体棒怎样运动，灵敏电流计指针都______；
③由此小东得出结论：______电路的一部分导体在磁场中做______运动时，电路中就会产生感应电流。
（2）小东根据探究结论，对“跳跳乐”的发光原理进行解释：当踩踏地板时，______，从而使小灯泡发光。
（3）爱思考的小东想：
①如果小朋友站住不动，原先有光的“跳跳乐”的灯光会______（选填“变亮”“变暗”或“熄灭”）；
②小朋友蹦蹦跳跳，“跳跳乐”闪烁发光，此时发生的能量转化是______转化为电能；
③如果把灵敏电流计换成______，就能继续利用图丙中的器材探究磁场对通电导线的作用。
六、计算题：本大题共4小题，共27分。
22.某品牌电热水壶的加热功率为800W，用此电热水壶热水，壶中装入2kg水，将这部分水从20℃加热到100℃，在额定电压下需用时间为1000s。请计算：[已知水的比热容c=4.2×103J/（kg•℃）]
（1）水吸收的热量是多少？
（2）该电热水壶加热时的效率是多大？
23.如图所示的电路，电源电压保持不变，电阻R1、R2分别为20Ω和30Ω，只闭合开关S1时，电流表的示数为0.3A。求：
（1）电源电压；
（2）S1、S2均闭合时，电流表的示数。
（3）S1、S2均闭合时，电路总功率。
24.现有一个电压约为9V的电源，一个量程为0～0.6A的电流表，一个阻值为30Ω的定值电阻R0，两个开关及若干导线，请利用上述器材测出阻值约为10Ω的未知电阻Rx的阻值。要求：
（1）画出实验电路图（电路连好后不可拆分）；
（2）写出主要的实验步骤和需要测量的物理量；
（3）写出待测电阻Rx的数学表达式（用已知量和测量量表示）。
25.如图甲所示，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P从一端移动到另一端的过程中，电阻R1消耗的电功率随电流变化的关系图像如图乙所示。
（1）电源电压为多少？
（2）滑动变阻器R2的最大阻值为多少？
（3）在图丙所示的坐标系中，画出滑片整个移动过程中滑动变阻器的U-I关系图象，并标出端点的坐标。
1.【答案】B
2.【答案】C
3.【答案】C
4.【答案】A
5.【答案】D
6.【答案】C
7.【答案】C
8.【答案】A
9.【答案】C
10.【答案】D
11.【答案】ACD
12.【答案】BCD
13.【答案】BD
14.【答案】10
0.9
10

15.【答案】100.5 3.6×104 60
16.【答案】＜
2：1

17.【答案】火
甲

18.【答案】电阻
电阻和通电时间

19.【答案】低
0.06

20.【答案】解：根据题目要求，当水位未到达金属块B时，电磁铁没有磁性，衔铁在弹簧的作用下被拉起，此时绿灯亮，所以此时应将绿灯所在支路接通；当水位到达B时，控制电路接通，电磁铁有磁性，吸引衔铁，衔铁被拉下，此时红灯亮，所以应将红灯所在支路接通。根据题目要求，
故答案为：
21.【答案】左右；不偏转；闭合；切割磁感线；
磁铁往复振动使线圈做切割磁感线运动，使闭合电路中产生电流；
熄灭；机械能；电源
22.【答案】解：（1）水吸收的热量：
Q吸=c水m（t-t0）=4.2×103J/（kg•℃）×2kg×（100℃-20℃）=6.72×105J；
（2）由P=可知，电饭煲消耗的电能：
W=Pt=800W×1000s=8×105J，
电饭煲的效率：
η=×100%=×100%=84%。
答：（1）水吸收的热量是6.72×105J；
（2）该电热水壶加热时的效率是84%。
23.【答案】解：（1）只闭合开关S1，电路为电阻R1的简单电路，由欧姆定律可得电源电压：U=I1R1=0.3A×20Ω=6V；
（2）S1、S2均闭合时，两电阻并联接入电路，电流表测干路电流，
并联电路各支路两端电压相等，由欧姆定律可得通过电阻R2的电流：I2===0.2A，
并联电路干路电流等于各支路电流之和，所以电流表的示数：I=I1+I2=0.3A+0.2A=0.5A；
（3）S1、S2均闭合时，电路总功率P=UI=6V×0.5A=3W。
答：（1）电源电压为6V；
（2）S1、S2均闭合时，电流表的示数为0.5A；
（3）S1、S2均闭合时，电路总功率为3W。
24.【答案】解：（1）伏安法测量电阻的电路中，使用串联电路，首先从电源正极出发，依次连接电流表、开关、未知电阻Rx、定值电阻R0、连接到电源负极，最后把开关和未知电阻Rx并联，电路图如图所示：

（2）主要的实验步骤和需要测量的物理量如下：
①按照电路图连接实物图；
②同时闭合开关S和S0，读出此时电流表的示数为I1；
③闭合开关S，断开开关S0，读出此时电流表的示数为I2；
（3）同时闭合开关S和S0，此时电流表的示数为I1，根据欧姆定律可得电源电压为：U=I1R0；闭合开关S，断开开关S0，此时电流表的示数为I2，根据欧姆定律可得待测电阻Rx的数学表达式为：；
故答案为：（1）如图所示；（2）①按照电路图连接实物图；②同时闭合开关S和S0，读出此时电流表的示数为I1；③闭合开关S，断开开关S0，读出此时电流表的示数为I2；（3）。
25.【答案】解：由电路图可知，闭合开关S，R1与R2串联，电流表测电路中的电流。
当滑动变阻器接入电路中的电阻为零时，电路中的电流最大，R1的电功率最大，变阻器R2消耗的电功率为零，
（1）由图乙可知，此时电路中的电流为I2，R1的电功率为P1，
由P=UI可得，电源的电压：U=；
由P=UI=可得，电阻R1的阻值：R1=；
（2）当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电阻R1消耗的功率最小，
由图乙可知，此时电路中的电流为I1，
由I=可得，电路的总电阻：R总==，
因串联电路中总电阻等于各分电阻之和，
所以，滑动变阻器的最大阻值：R2大=R总-R1=-=；
（3）当电流最大时，滑动变阻器的电压为0，
当电流最小时，滑动变阻器的电压最大U'=I2R2大=，且图像是一条直线，图像如图；

答：（1）电源电压为；
（2）滑动变阻器R2的最大阻值为；
（3）如图见解答。
