2024-2025学年山东省聊城市莘县九年级（上）期末物理试卷-自定义类型

这是一份2024-2025学年山东省聊城市莘县九年级（上）期末物理试卷-自定义类型，共14页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。

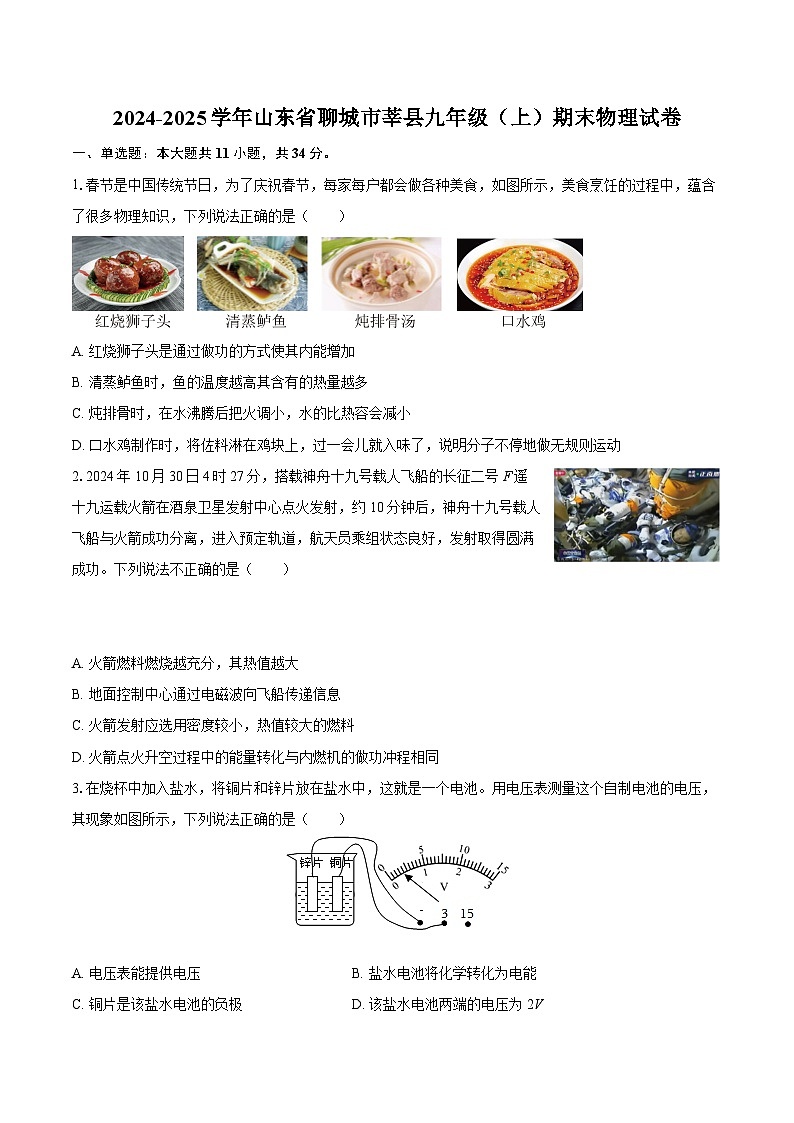

1.春节是中国传统节日，为了庆祝春节，每家每户都会做各种美食，如图所示，美食烹饪的过程中，蕴含了很多物理知识，下列说法正确的是（ ）
A. 红烧狮子头是通过做功的方式使其内能增加
B. 清蒸鲈鱼时，鱼的温度越高其含有的热量越多
C. 炖排骨时，在水沸腾后把火调小，水的比热容会减小
D. 口水鸡制作时，将佐料淋在鸡块上，过一会儿就入味了，说明分子不停地做无规则运动
2.2024年10月30日4时27分，搭载神舟十九号载人飞船的长征二号F遥十九运载火箭在酒泉卫星发射中心点火发射，约10分钟后，神舟十九号载人飞船与火箭成功分离，进入预定轨道，航天员乘组状态良好，发射取得圆满成功。下列说法不正确的是（ ）
A. 火箭燃料燃烧越充分，其热值越大
B. 地面控制中心通过电磁波向飞船传递信息
C. 火箭发射应选用密度较小，热值较大的燃料
D. 火箭点火升空过程中的能量转化与内燃机的做功冲程相同
3.在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池。用电压表测量这个自制电池的电压，其现象如图所示，下列说法正确的是（ ）
A. 电压表能提供电压B. 盐水电池将化学转化为电能
C. 铜片是该盐水电池的负极D. 该盐水电池两端的电压为2V

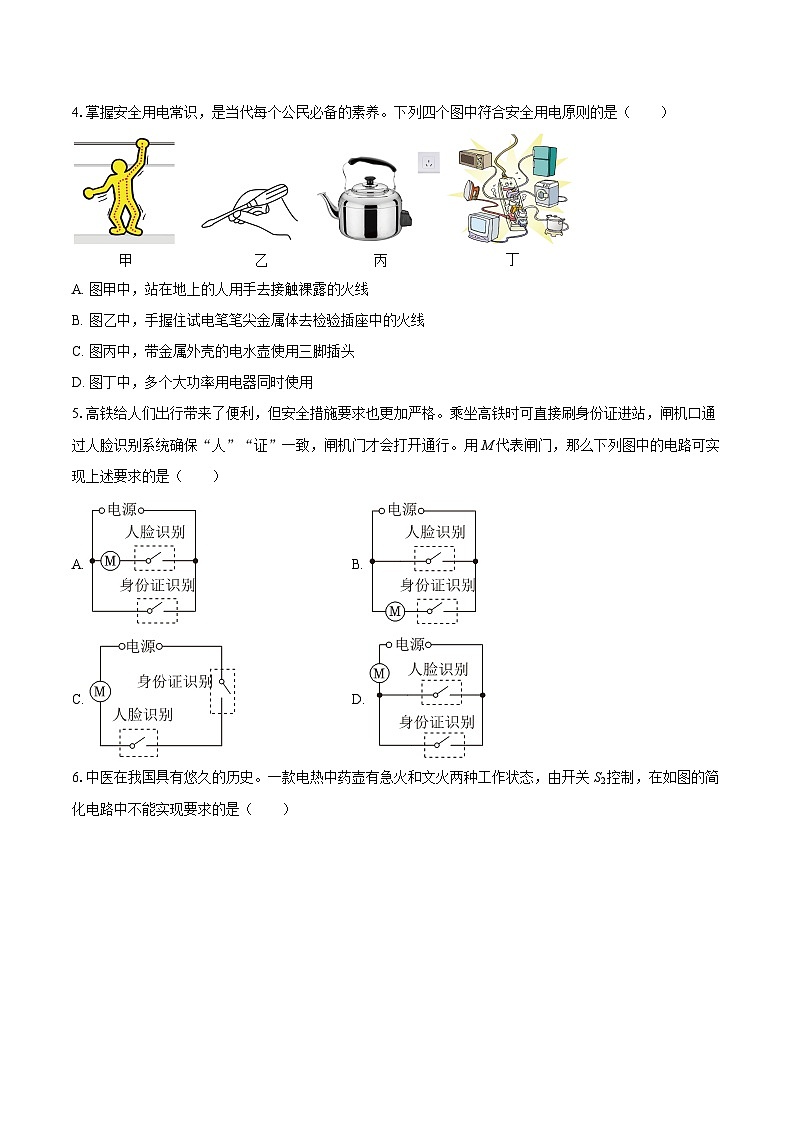

4.掌握安全用电常识，是当代每个公民必备的素养。下列四个图中符合安全用电原则的是（ ）
A. 图甲中，站在地上的人用手去接触裸露的火线
B. 图乙中，手握住试电笔笔尖金属体去检验插座中的火线
C. 图丙中，带金属外壳的电水壶使用三脚插头
D. 图丁中，多个大功率用电器同时使用
5.高铁给人们出行带来了便利，但安全措施要求也更加严格。乘坐高铁时可直接刷身份证进站，闸机口通过人脸识别系统确保“人”“证”一致，闸机门才会打开通行。用M代表闸门，那么下列图中的电路可实现上述要求的是（ ）
A. B.
C. D.

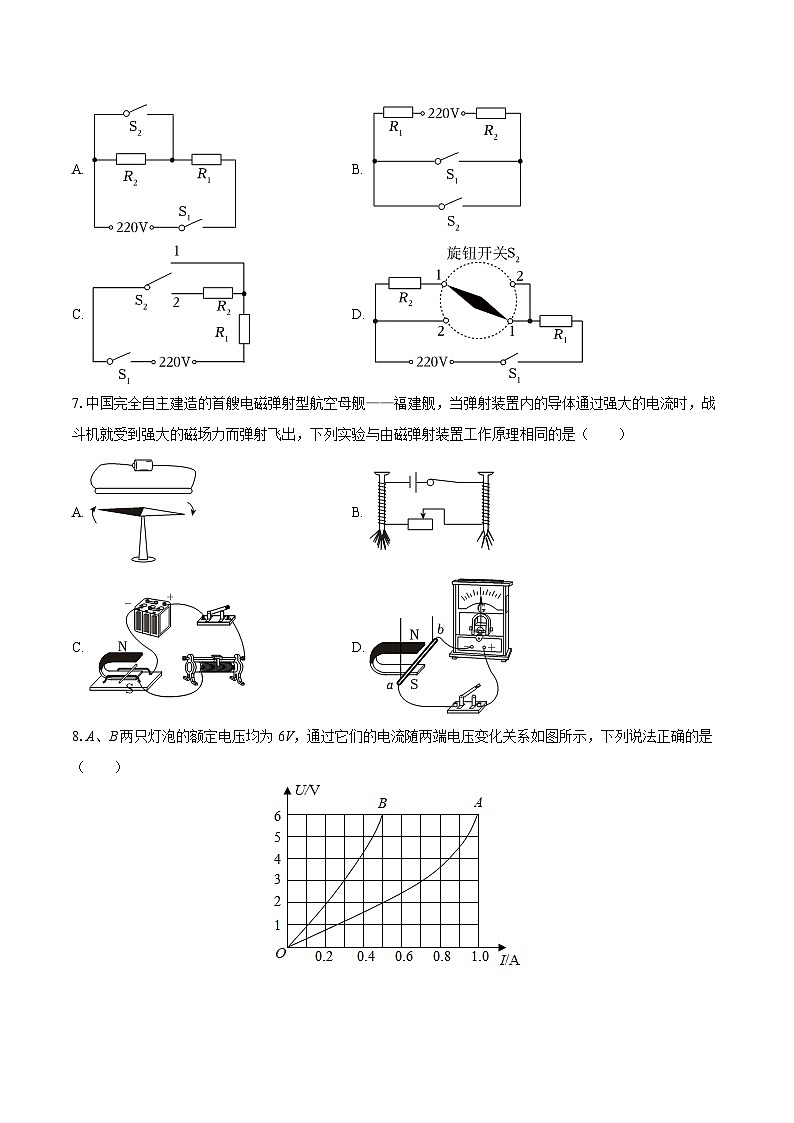

6.中医在我国具有悠久的历史。一款电热中药壶有急火和文火两种工作状态，由开关S2控制，在如图的简化电路中不能实现要求的是（ ）
A. B.
C. D.
7.中国完全自主建造的首艘电磁弹射型航空母舰——福建舰，当弹射装置内的导体通过强大的电流时，战斗机就受到强大的磁场力而弹射飞出，下列实验与由磁弹射装置工作原理相同的是（ ）
A. B.
C. D.
8.A、B两只灯泡的额定电压均为6V，通过它们的电流随两端电压变化关系如图所示，下列说法正确的是（ ）
A. 将两灯并联接在3V的电源两端，A灯的实际功率为2.1W
B. 将两灯串联接在3V的电源两端，B灯比A灯暗
C. A灯的额定功率比B灯的额定功率小
D. 通过B灯的电流与灯丝电阻成正比
9.如图甲所示是智能化数显式圆规，它可以直接显示出所画圆的半径大小r。其内部等效电路图如图乙所示，OEF为一可旋转调节阻值的变阻器，当r增大时，即滑片P向逆时针方向移动，反之，则向顺时针方向移动。闭合开关，则下列说法中正确的是（ ）
A. 半径r增大时，电压表示数一定增大
B. 半径r减小时，电流表示数一定增大
C. 半径r增大时，电压表示数与电流表示数的比值一定减小
D. 半径r减小时，电路的总功率一定增大
10.夏天的紫外线较强，人们在户外活动时间过长，会造成皮肤灼伤，甚至诱发皮肤癌。小宁利用紫外光敏电阻对紫外线较灵敏的性质，设计了如图所示电路。当户外紫外线增强到设定值时，S2闭合，电动机M转动，遮阳棚上防紫外线的遮阳布展开。以下说法不正确的是（ ）
A. 电动机工作时，电能转化为机械能
B. 图中电磁铁的上端为N极
C. 从安全用电的角度分析，进户线a端应该是零线
D. 调试时发现，当户外紫外线增强到设定值时，S2仍未闭合，为了达到设计要求，需要把滑动变阻器R1的滑片P向右移动
11.很多家用电器都有待机功能，不使用时只用遥控器关闭，不断开电源，但是家用电器在待机状态下也要消耗电能。小军出门前断开家中的其他用电器，只有电视机处于待机状态，初始时电能表示数如图甲，为852.5kW•h,60h后电能表示数如图乙，则下列说法正确的是（ ）
A. 这段时间小军家消耗电能6kW•h
B. 测得该电视机待机功率为100W
C. 电能表转盘转过250转时，电视机消耗电能0.1kW•h,合3.6×105J
D. 小军家用电器正常工作时的总功率不得超过1100W
二、多选题：本大题共2小题，共8分。
12.关于如图所示的热学实验，叙述错误的是（ ）
A. 甲图中，压紧的两铅块，下面悬挂钩码而不分开，这是由于大气压强的作用
B. 乙图中，试管内的水沸腾后，水蒸气将软木塞推出，软木塞的内能转化为它的机械能
C. 丙图中，抽去玻璃隔板后，两瓶中的气体逐渐混合，这说明上面瓶中的空气密度较大
D. 丁图中，金属管装有少量乙醚，迅速拉动缠在金属管外的皮绳，在塞子冲出去时，乙醚蒸汽的内能减小
13.近年来，很多道路上出现了如图所示的按钮式太阳能红绿灯，当路上车辆不多时，行人通过触摸按钮使人行道绿灯亮起，行人可以安全通过。关于按钮式红绿灯，下列说法中正确的是（ ）
A. 这个按钮相当于电路元件中的开关
B. 红灯与绿灯交替发光，它们是并联的
C. 阳光照射时，太阳能电池板将光能转化为化学能
D. 太阳能电池板给蓄电池充电时，蓄电池是用电器
三、填空题：本大题共5小题，共13分。
14.如图所示，制作糖炒栗子时，往往会在锅内加入黑砂一起翻炒，这样可以使栗子受热均匀且熟得更快，原因是黑砂的比热容较 ，吸热时升温较快。炒栗子是通过 的方式增加栗子的内能的；站在远处的人能闻到糖炒栗子的香味，这是 现象。
15.如图，是某化工厂的一个静电消除器装置。工人入厂时，用手接触下装置，人体所带的静电就通过装置传向大地。若人体带有负电，是因为人体与其他物体摩擦时 （选填“得到”或“失去”）电子；当用手接触装置的金属球时， （选填“正”或“负”）电荷经装置流向大地，电流的方向是 （选填“自下而上”或“自上而下”）。
16.如图所示电路中，当开关______闭合时，L1、L2串联；当______闭合时，L1、L2并联；当______闭合时，电路会发生短路，损坏电源。
17.如图甲所示的电路中，电源电压为3V，灯泡L和定值电阻R的I-U图像如图乙所示，定值电阻R的电阻为 Ω，闭合开关S，灯泡L和R消耗的功率之比P1：P2= 。
18.图甲是同学们自制的调光小台灯，图乙是台灯的电路原理图。电源电压为3V，R是调节亮度的变阻器，最大阻值为10Ω。灯L标有“2.5V 0.5W”字样。忽略温度对电阻的影响。灯L正常发光时的电阻 ；电源电压降为2.7V后，灯L的最小实际电功率 。
四、作图题：本大题共2小题，共4分。
19.如图，将图中元件用笔画线代替导线连起来（开关仅控制灯泡）。

20.如图所示，小磁针静止，请标出磁感线的方向和电源右侧的极性。
五、实验探究题：本大题共3小题，共20分。
21.如图，是小明在实验室组装的几个实验装置。

（1）实验器材的安装顺序是______（选填“自上而下”或“自下而上”）。在“探究不同物质吸热能力”的实验时，应将______相等、初温相同的水和食用油分别装入两个相同的烧杯中。根据______（选填“加热相同时间”或“温度计升高相同度数”）确保水和食用油吸收相同的热量。
（2）若要“比较不同燃料燃烧时放出热量的多少”，应选择______两个装置，实验时应比较______，判断燃料的热值。
（3）小明把图丁所示的装置接入电路中，该实验可以探究电流通过导体产生的热量与______的大小有关，通电一段时间后，______（选填“左”或“右”）侧温度计示数变化较大。
22.湿手触摸开关有触电的危险，这是因为液体具有一定的导电性，那么影响液体导电性能强弱的因素有哪些呢？小明提出如下猜想：
A.可能与液体的密度有关；
B.可能与液体的质量有关。
根据猜想，小明用到的器材有：电源、开关、电流表、滑动变阻器、导线、两根相同的铜棒、水槽、盐、水。他将两铜棒紧靠水槽侧壁并竖直置于水槽底部，把混合均匀的适量盐水倒入水槽内，两铜棒均有一部分露出水面，将这一装置与上述电学元件连接成如图所示电路。
（1）评估实验器材：盛装盐水的容器应该选择______（选填“金属”或“塑料”）水槽，盐水容易导电是因为有大量的______（选填“自由电子”或者“自由电荷”）。
（2）探究猜想A：闭合开关，调节滑片至适当位置，记录电流表的示数为I1；再向水中撤适量盐并搅拌（不计液体质量变化），记录电流表的示数为I2，比较发现I1＜I2，由此可初步得出实验结论：______。
（3）探究猜想B：小明设计的实验，在上述实验基础上，分多次将适量清水缓慢倒入盛有盐水的水槽并搅拌，多次记录电流表示数进行比较。请你结合小明的猜想，评估这一实验方案是否可行：______（选填“可行”或“不可行”），理由是______。
（4）跨学科实践：小明适当增加电源电压，将铜棒换成石墨棒，其他实验装置不变。经过仔细观察，发现两个石墨棒上都产生了细小的气泡，请你大胆猜测一下，产生的气体可能是氯气和______。
23.物理兴趣小组在做“测量小灯泡的电阻”实验时，准备了以下器材：小灯泡（额定电压为2.5V）、电流表（0-0.6A，0～3A）、电压表（0～3V，0-15V）、开关、两节干电池、滑动变阻器、导线若干。如图甲为该小组连接的实物图。
（1）请指出实物图连接的两处错误：①______②______。
（2）正确连接电路后，闭合开关，发现灯泡不亮，电流表有示数，电压表无示数，则出现的故障为______。
（3）排除故障后，再闭合开关，当滑动变阻器的滑片置于某位置时，电流表和电压表的示数如图乙、丙所示，电流表示数为______A，则小灯泡电阻为______Ω；（计算结果保留一位小数）
（4）改变滑动变阻器滑片的位置，记录下不同时刻的电压值和电流值，并计算出小灯泡在不同电压下的电阻值，数据处理表格如下所示，其中有一处是不恰当的，这一处是______。
（5）该小组又利用这个电路测量小灯泡的额定功率，应调节滑动变阻器滑片使电压表示数为______V。再读出电流表示数，可得出小灯泡的额定功率。
六、计算题：本大题共3小题，共21分。
24.深圳比亚迪汽车发布，其研发的骁云插混专用1.5L发动机的热效率高达43%，是全球热效率最高的量产汽油发动机。公司旗下比亚迪宋PLUSDM-i车型搭载有此款发动机，此车型100km油耗为4.4L（质量为3kg），汽油热值q=4.6×107J/kg，求：
（1）4.4L汽油完全燃烧，可释放多少热量Q。
（2）骁云1.5L发动机消耗4.4L汽油对外做的功W。
（3）此车型匀速行驶100km所受的平均阻力f。
25.“开车不饮酒，酒后不开车”是每一位司机都必须遵守的交通法规。图甲是气体中酒精浓度测试仪的原理图，电源电压U=12V，R1是气敏电阻，其阻值随气体中酒精浓度的变化规律如图乙所示。气体中酒精浓度大于或等于20mg/100mL小于或等于80mg/100mL为酒驾。测试仪使用前应先调零，即当气体中酒精浓度为0时，调节滑动变阻器R2的滑片，使电压表示数U1=10V，调零后R2的滑片位置保持不变。求：

（1）调零后R2接入电路中的阻值；
（2）当U1=10V时，R2消耗的电功率；
（3）在某次检测中，电流表示数为0.2A，试通过计算分析，判断该司机是否属于酒驾？
26.如图甲为一款养生壶，其加热原理如图乙所示。养生壶的额定电压为220V，R1、R2均是发热电阻，其中R2=506Ω。开关置于“1”时电路中电流为5A。求：
（1）当开关置于“1”时，R1的阻值；
（2）当开关置于“2”时，通电1min,养生壶消耗的电能；
（3）将该养生壶接入家庭电路中单独工作，养生壶给水加热的过程中，观察到家里电能表（如图丙所示）的转盘120s内转了100转，则该养生壶消耗的电功率是？
1.【答案】D
2.【答案】A
3.【答案】B
4.【答案】C
5.【答案】C
6.【答案】B
7.【答案】C
8.【答案】A
9.【答案】C
10.【答案】B
11.【答案】C
12.【答案】ABC
13.【答案】ABD
14.【答案】小
热传递
扩散

15.【答案】得到
负
自下而上

16.【答案】S3 S1、S2 S1、S3
17.【答案】15
2：1

18.【答案】12.5Ω
0.18W

19.【答案】解：由图可知，试电笔接触上面的线时，氖管发光，则上面的线为火线，中间的线为零线，最下面的线为地线；
灯泡的接法：火线与开关的右端相连，开关左端再接到灯泡顶端的金属点，灯泡螺旋套接零线；
三孔插座的接法：左零右火上接地；如图所示：

20.【答案】解：由图可知，小磁针的N极静止时指向通电螺线管的右端，因为同名磁极互相排斥，异名磁极互相吸引，因此可以判断通电螺线管的右端是S极，通电螺线管的左端是N极；根据安培定则，可判断电源的右端是正极，磁体外部的磁感线方向由N极指向S极，如图所示：

21.【答案】由下而上 质量 加热相同时间 甲、丙 温度计示数变化大小 电阻 左
22.【答案】塑料;自由电荷 液体的质量不变时，液体的密度越大，液体的导电性能越强 不可行;没有控制液体密度不变 氢气
23.【答案】电流表的正负接线柱接反了;滑动变阻器同时接了上面两个接线柱 灯泡短路 0.24;9.6 取灯泡电阻的平均值 2.5
24.【答案】解：（1）4.4L（质量为3kg）汽油完全燃烧放出的热量：Q=mq=3kg×4.6×107J/kg=1.38×108J；
（2）由η=可知，骁云1.5L发动机消耗4.4L汽油对外做的功：W=ηQ=43%×1.38×108J=5.934×107J；
（3）由W=Fs可知，汽车发动机的牵引力：F===593.4N，
由于汽车匀速行驶，根据二力平衡条件可知，汽车所受的阻力f=F=593.4N。
答：（1）4.4L汽油完全燃烧，可释放热量Q为1.38×108J；
（2）骁云1.5L发动机消耗4.4L汽油对外做的功W为5.934×107J；
（3）此车型匀速行驶100km所受的平均阻力f为593.4N。
25.【答案】解：
（1）由乙图知，当气体中的酒精浓度为0时，R1=100Ω，此时电路中的电流，
根据串联电路电压的规律知：R2两端的电压为U2=U-U1=12V-10V=2V，
R2的电阻是；
（2）R2消耗的电功率P2=U2I=2V×0.1A=0.2W；
（3）当电流表示数为0.2A时，由欧姆定律知，电路的总电阻，
由串联电路电阻规律知此时气敏电阻的阻值为R1′=R′-R2=60Ω-20Ω=40Ω，
由图乙知，当气敏电阻的阻值为40Ω时，气体中的酒精浓度为40mg/100mL，
20mg/100m1＜40mg/100m1＜80mg/100m1，
可知该司机属于酒驾。
答：（1）调零后R2接入电路中的阻值为20Ω；
（2）当U1=10V时，R2消耗的电功率为0.2W；
（3）在某次检测中，电流表示数为0.2A，该司机属于酒驾。
26.【答案】解：（1）开关置于“1”为加热挡，由图乙可知，此时电路中只有R1工作，由欧姆定律可知R1的阻值：R1===44Ω；
（2）由图乙可知，当开关置于“2”时，R1、R2串联，
根据串联电路的电阻特点可知此时电路中的总电阻：R=R1+R2=44Ω+506Ω=550Ω，
养生壶1min消耗的电能：W=t=×1×60s=5280J；
（3）3000r/（kW•h）表示电路中的用电器消耗1kW•h=3.6×106J电能，电能表的转盘转过3000转，
电能表的转盘120s内转了100转消耗的电能：W′==1.2×105J，
该养生壶消耗的电功率：P′===1000W。
答：（1）当开关置于“1”时，R1的阻值为44Ω；
（2）当开关置于“2”时，养生壶1min消耗的电能为5280J；
（3）该养生壶消耗的电功率为1000W。 实验次数
电压/V
电流/A
电阻/Ω
平均电阻/Ω
1
1.0
0.17
5.9
7.7
3
1.8
0.22
8.2
2
1.4
0.18
7.8
4
2.0
0.23
8.7
