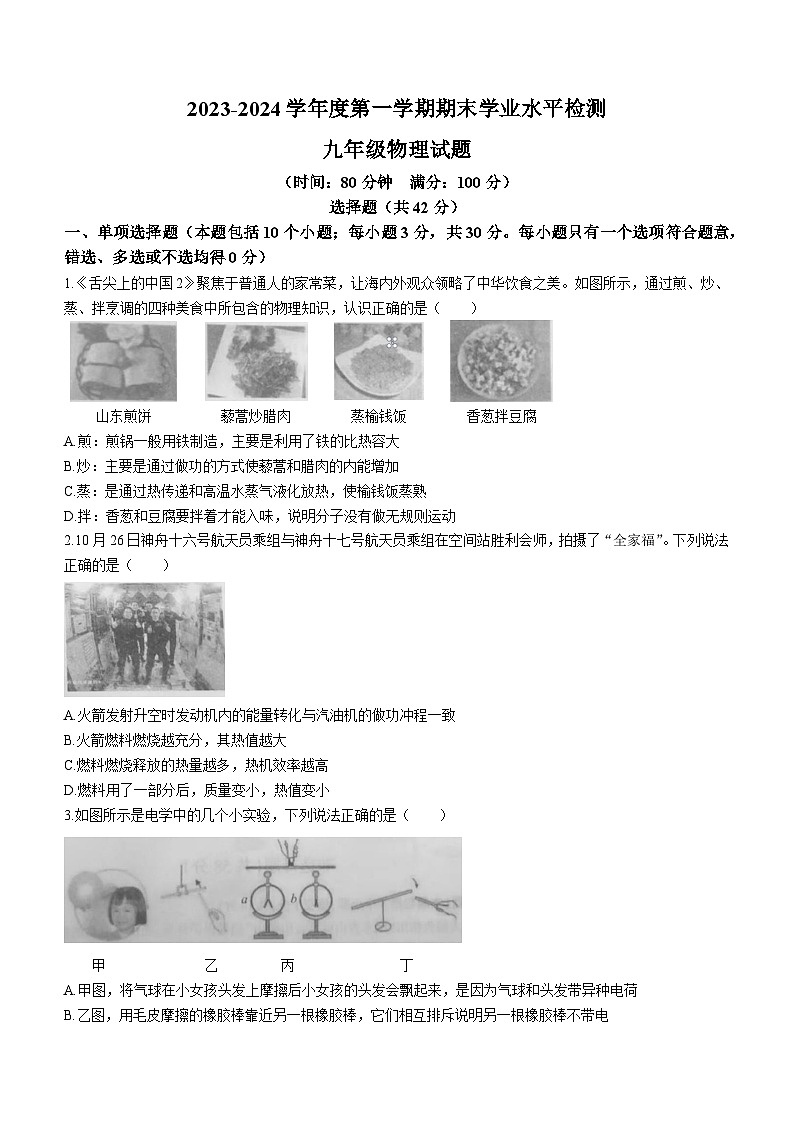

2023-2024学年山东省聊城市莘县九年级（上）期末物理试卷

这是一份2023-2024学年山东省聊城市莘县九年级（上）期末物理试卷，共8页。试卷主要包含了单项选择题，多项选择题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。

（时间：80分钟 满分：100分）
选择题（共42分）
一、单项选择题（本题包括10个小题；每小题3分，共30分。每小题只有一个选项符合题意，错选、多选或不选均得0分）
1.《舌尖上的中国2》聚焦于普通人的家常菜，让海内外观众领略了中华饮食之美。如图所示，通过煎、炒、蒸、拌烹调的四种美食中所包含的物理知识，认识正确的是（ ）
A.煎：煎锅一般用铁制造，主要是利用了铁的比热容大
B.炒：主要是通过做功的方式使藜蒿和腊肉的内能增加
C.蒸：是通过热传递和高温水蒸气液化放热，使榆钱饭蒸熟
D.拌：香葱和豆腐要拌着才能入味，说明分子没有做无规则运动
2.10月26日神舟十六号航天员乘组与神舟十七号航天员乘组在空间站胜利会师，拍摄了“全家福”。下列说法正确的是（ ）
A.火箭发射升空时发动机内的能量转化与汽油机的做功冲程一致
B.火箭燃料燃烧越充分，其热值越大
C.燃料燃烧释放的热量越多，热机效率越高
D.燃料用了一部分后，质量变小，热值变小
3.如图所示是电学中的几个小实验，下列说法正确的是（ ）
甲乙 丙 丁
A.甲图，将气球在小女孩头发上摩擦后小女孩的头发会飘起来，是因为气球和头发带异种电荷
B.乙图，用毛皮摩擦的橡胶棒靠近另一根橡胶棒，它们相互排斥说明另一根橡胶棒不带电
C.丙图，a带正电，b不带电，用带绝缘柄的金属棒接触两验电器金属球时，金属棒中正电荷从a向b定向移动
D.丁图，用丝绸摩擦过的玻璃棒靠近吸管一端，发现吸管向玻璃棒靠近，说明吸管一定带负电
4.由欧姆定律公式变形得，对此，下列说法中正确的是（ ）
A.导体的电阻跟导体两端的电压和通过导体的电流无关
B.通过导体的电流越大，则导体的电阻越小
C.当导体两端的电压为零时，导体的电阻也为零
D.加在导体两端的电压越大，则导体的电阻越大
5.芳芳同学在研究LED其内部结构时发现，灯带中的LED灯串联后经电流适配器接入照明电路，如图所示.她取下一只LED灯接在电池两端，灯不亮，对调电池正负极后灯亮了，但用手触摸几乎不发热.以下推断符合上述事实的是（ ）
A.一只LED正常工作的电压是220VB.灯带中一只LED灯断路后其它灯还亮
C.LED灯工作时主要是将电能转化为内能D.LED灯具有单向导电性
6.2023年1月28日起莘县交警部门将严查电动车不戴头盔行为！某科技小组发明了一款智能头盔，只有戴上头盔扣上卡扣后，头盔上的信号发射器才能发出信号，当电动车上的信号接收器（）接收到信号，再转动电动车钥匙（），车才能正常启动，下列电路符合要求的是（ ）
A.B.C.D.
7.如图所示的电路中，闭合开关，电压表的示数为6V，电压表的示数为3.4V，那么下列说法中不正确（ ）
A.电源电压为6V
B.两端电压为2.6V
C.将电压表换成电流表，则、都不亮
D.将电压表都换成电流表，则与并联
8.如图所示的四个装置可以用来演示物理现象或原理，下列表述正确的是（ ）
ab c d
A.图a可用来演示电磁感应现象
B.图b可用来演示电动机原理
C.图c可用来演示发电机原理
D.图d可用来演示电磁铁磁性强弱与线圈匝数的关系
9.甲、乙两个电阻的图线如图所示，若把两电阻串联接在同一电路中，下列说法正确的是（ ）
A.甲的电阻值小于乙的电阻值B.通过甲、乙两个电阻的电流之比是2:1
C.甲、乙两个电阻两端电压之比是2:1D.甲、乙两个电阻的电功率之比是1:4
10.如图是酒精浓度检测仪的简化电路图，图中为定值电阻、R为酒精气体传感器，R的电阻值随酒精气体浓度的增大而减小，如果驾驶员对着酒精气体传感器呼出的酒精气体浓度越大，那么（ ）
A.A表示数越大，V表示数越小B.A表示数越小，V表示数越大
C.V表和A表示数比值越大D.电源输出总功率越大
二、多项选择题（本题包括3个小题；每小题4分，共12分。每小题的选项中至少有两个选项符合题意。全部选对得4分，选对但不全得2分，错选或不选得0分）
11.关于温度、热量和内能，下列说法不正确的是（ ）
A.温度高的物体内能一定大，温度低的物体内能一定小
B.内能小的物体也可能将热量传递给内能大的物体
C.物体温度升高了，一定吸收了热量
D.物体散发热量，温度一定降低
12.如图所示，是某家庭电路的一部分，下列说法正确的是（ ）
A.电冰箱连入三孔插座后，电灯与电冰箱是串联
B.正常状况下，用试电笔接触A点会使氖管发光
C.为用电安全，应在甲处安装电灯，乙处安装开关
D.站在地上的人若用手直接接触A点会有触电危险
13.如图所示为通电螺线管磁场强弱演示仪的示意图（螺线管导线电阻不计），由图可知以下说法中不正确的是（ ）
A.当开关S接a点时，仪表指针向右偏转
B.若将电源正负极对调，仪表指针偏转方向不变
C.保持滑片P的位置不变，开关S由a点换到b点，仪表示数变小
D.当开关S接a点，滑片P向上移动时，仪表示数变小
非选择题（共58分）
三、填空题（本题包括5个小题；每空1分，共14分）
14.十九大报告指出“绿水青山就是金山银山”倡导保护环境，光伏发电站的推广实现了将________能转化为电能；太阳能属于________（选填“可再生”或“不可再生”）能源。
15.如图甲所示装置，向盒内滴入数滴酒精，再将盒盖盖紧，然后揿动电火花发生器的按钮，看到盒盖飞出，在此过程中，酒精燃烧后获得的________能转化为塞子的机械能。图________中（选填“乙”或“丙”）汽油机的工作过程与这一实验过程中能量的转化是一致的，如果该汽油机飞轮转速是1800r/min，则它每秒钟对外做功________次。
甲乙 丙
16.我国照明电路的电压为________V；教室内各日光灯之间的连接方式是________联（选填“串”或“并”）。保险丝是由铅锑合金制成的，当电流超过额定电流达到熔断电流时，它会自动熔断，是因为保险丝的熔点较________，其工作原理是利用电流的________效应。
17.将标有“6V 6W”的灯泡和“6V 3W”的灯泡串联在电路中，为了电路安全电源最大电压为________V，则此时灯泡的实际功率是________W。
18.如图所示某同学家本月电能表的示数是________kW·h，考虑到电能表的安全使用，他家同时工作的用电器总功率不超过________W。单独接入某用电器工作30S时间，电能表的转盘转过300圈，该用电器电功率________kW。
四、作图题（本题包括2个小题；每小题2分，共4分）
19.在如图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上。补上后要求：
①电压表测小灯泡两端电压；
②闭合开关S，向左端移动滑动变阻器的滑片P，灯变亮。
20.如图所示，请在图中标出小磁针的N极和电源的正、负极。
五、实验探究题（本题包括3个小题，每空1分，共18分）
21，某同学在“探究不同物质吸热情况”的实验中，将水和煤油分别装在两个相同的烧杯中，用两个相同的酒精灯加热，每隔2min记录一次温度。
甲 乙 丙
（1）图甲是这名同学的实验装置，其中有―处明显错误，请指出错误之处：________。
（2）纠正错误后继续实验，加热过程中某时刻水的温度如图乙所示，为________℃。
（3）实验中用________表示物质吸热的多少。
（4）某同学根据记录的实验数据，绘制了如图丙所示的温度随时间变化关系的图象，由图像可知________吸热能力强，已知水的比热容为，则煤油的比热容为________。
22.小红所在实验小组进行探究“电流与电阻关系”的实验时。设计了如图甲所示电路，电源为三节新干电池，电流表选用“0~0.6A”量程，滑动变阻器规格为“40Ω 1A”。
甲乙
（1）此实验中滑动变阻器的作用是保护电路和________（选填“A”或“B”）；
A.控制定值电阻R两端电压不变B.改变定值电阻R两端的电压
（2）正确连接电路后，闭合开关，电流表有示数，电压表无示数，出现这种故障的原因是________。
（3）图乙是小红根据测得的实验数据绘制的电流I随电阻R的变化图像，由图象可知电阻R两端的电压为________V，她用5Ω的电阻完成实验后，保持滑动变阻器的滑片位置不动，换上10Ω电阻，闭合开关后，此时应将滑片适当向________调（选填“左”或“右”），使电压表示数和前一次实验相同；
（4）由图象可知，实验结论是：当导体两端电压—定时，电流与导体的电阻成________。
23.如图甲为伏安法测电阻的实验电路图：
甲乙丙
（1）如图甲所示，闭合开关前，滑动变阻器的滑片P应该调到最________（选填“左”或“右”）端，目的是________。
（2）试触时，发现电压表指针反向偏转，原因是________。
（3）电路调试完成后，某次实验中电压表和电流表示数如图乙和丙，则此时被测电阻两端的电压为________V，该电阻的阻值为________Ω；
（4）小亮同学继续移动滑片P，改变电阻R两端的电压，并进行了多次测量求电阻的平均值，目的是________。
（5）实验中电流表突然损坏，小亮设计了如图乙所示的电路，也可测出的阻值。已知滑动变阻器最大阻值为，请你把以下测量步骤补充完整。
①闭合开关S，将滑片P移到a端时，读出电压表示数为；
②再次将滑片P移到________端时，读出电压表示数为；
③则待测电阻________（用已知和测量出的物理量符号表示）。
六、计算题（本题包括3个小题，共22分。解答时应写出必要的文字说明、主要公式和重要的演算步骤，只写最后答案不得分，有数值计算的题，答案中必须写出数值和单位）
24.（6分）如图所示，是最新一款无人驾驶汽车原型图。汽车自动驾驶时使用雷达传感器，以及激光测距器来了解周围的交通状况。该款车以某速度在一段平直的公路上匀速行驶5.6km，受到的阻力是，消耗燃油1.2kg，热值，求：
（1）无人驾驶汽车牵引力所做的功？
（2）燃油完全燃烧放出的热量？
（3）无人驾驶汽车的热机效率？
25.（6分）如图甲是某电子秤的原理示意图，为定值电阻，托盘下方的电阻为压敏电阻，其电阻大小与托盘内所放物体质量m大小的关系图如图乙所示.已知电源电压为6V保持不变。
甲 乙
（1）当托盘为空时，电阻？
（2）若托盘为空时，电流表示数为，求定值电阻的阻值？
（3）若放入某物体后，电流表示数为，求该物体的质量大小？
26.（10分）表为一台电烤箱的铭牌，其内部简化电路如图所示，和均为电热丝，求：
（1）电烤箱在高温档工作5min所产生的电热是多少？
（2）开关、均闭合时，电烤箱处于什么档位？电路中的阻值是多少？
（3）电烤箱在低温档正常工作时，的功率是多少？
山东煎饼
藜蒿炒腊肉
蒸榆钱饭
香葱拌豆腐
XX牌
额定电压
220V
额定功率
高温档
1100V
低温档
440V
电源频率
50Hz
