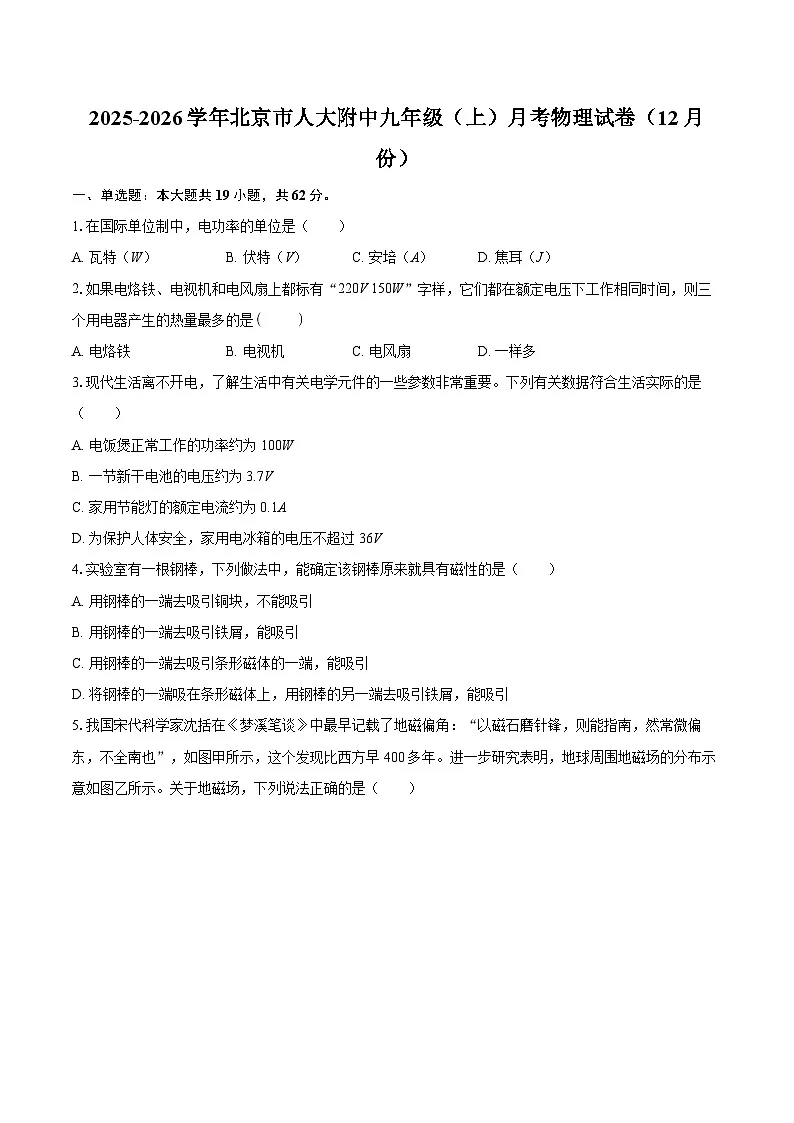

2025-2026学年北京市人大附中九年级（上）月考物理试卷（12月份）-自定义类型

这是一份2025-2026学年北京市人大附中九年级（上）月考物理试卷（12月份）-自定义类型，共17页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.在国际单位制中，电功率的单位是（ ）
A. 瓦特（W）B. 伏特（V）C. 安培（A）D. 焦耳（J）
2.如果电烙铁、电视机和电风扇上都标有“220V 150W”字样，它们都在额定电压下工作相同时间，则三个用电器产生的热量最多的是 ​​​​​​​
A. 电烙铁B. 电视机C. 电风扇D. 一样多
3.现代生活离不开电，了解生活中有关电学元件的一些参数非常重要。下列有关数据符合生活实际的是（ ）
A. 电饭煲正常工作的功率约为100W
B. 一节新干电池的电压约为3.7V
C. 家用节能灯的额定电流约为0.1A
D. 为保护人体安全，家用电冰箱的电压不超过36V
4.实验室有一根钢棒，下列做法中，能确定该钢棒原来就具有磁性的是（ ）
A. 用钢棒的一端去吸引铜块，不能吸引
B. 用钢棒的一端去吸引铁屑，能吸引
C. 用钢棒的一端去吸引条形磁体的一端，能吸引
D. 将钢棒的一端吸在条形磁体上，用钢棒的另一端去吸引铁屑，能吸引

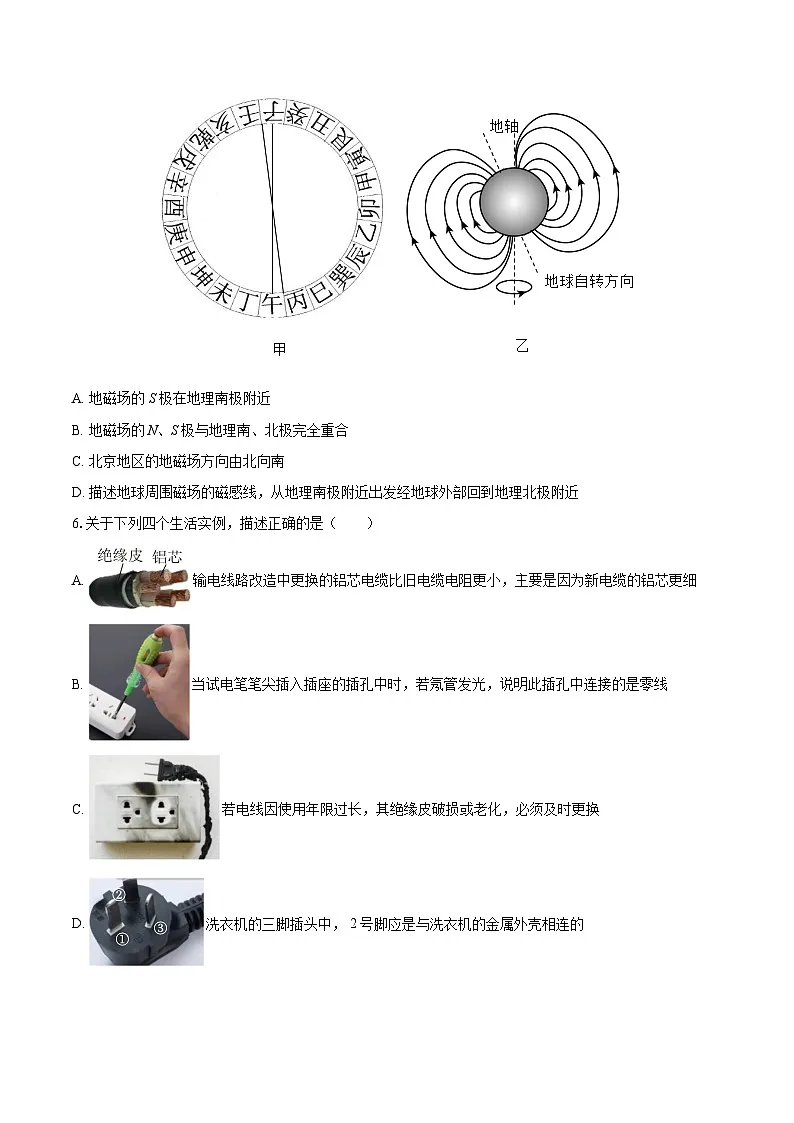

5.我国宋代科学家沈括在《梦溪笔谈》中最早记载了地磁偏角：“以磁石磨针锋，则能指南，然常微偏东，不全南也”，如图甲所示，这个发现比西方早400多年。进一步研究表明，地球周围地磁场的分布示意如图乙所示。关于地磁场，下列说法正确的是（ ）
A. 地磁场的S极在地理南极附近
B. 地磁场的N、S极与地理南、北极完全重合
C. 北京地区的地磁场方向由北向南
D. 描述地球周围磁场的磁感线，从地理南极附近出发经地球外部回到地理北极附近
6.关于下列四个生活实例，描述正确的是（ ）
A. 输电线路改造中更换的铝芯电缆比旧电缆电阻更小，主要是因为新电缆的铝芯更细
B. 当试电笔笔尖插入插座的插孔中时，若氖管发光，说明此插孔中连接的是零线
C. 若电线因使用年限过长，其绝缘皮破损或老化，必须及时更换
D. 洗衣机的三脚插头中， 2号脚应是与洗衣机的金属外壳相连的

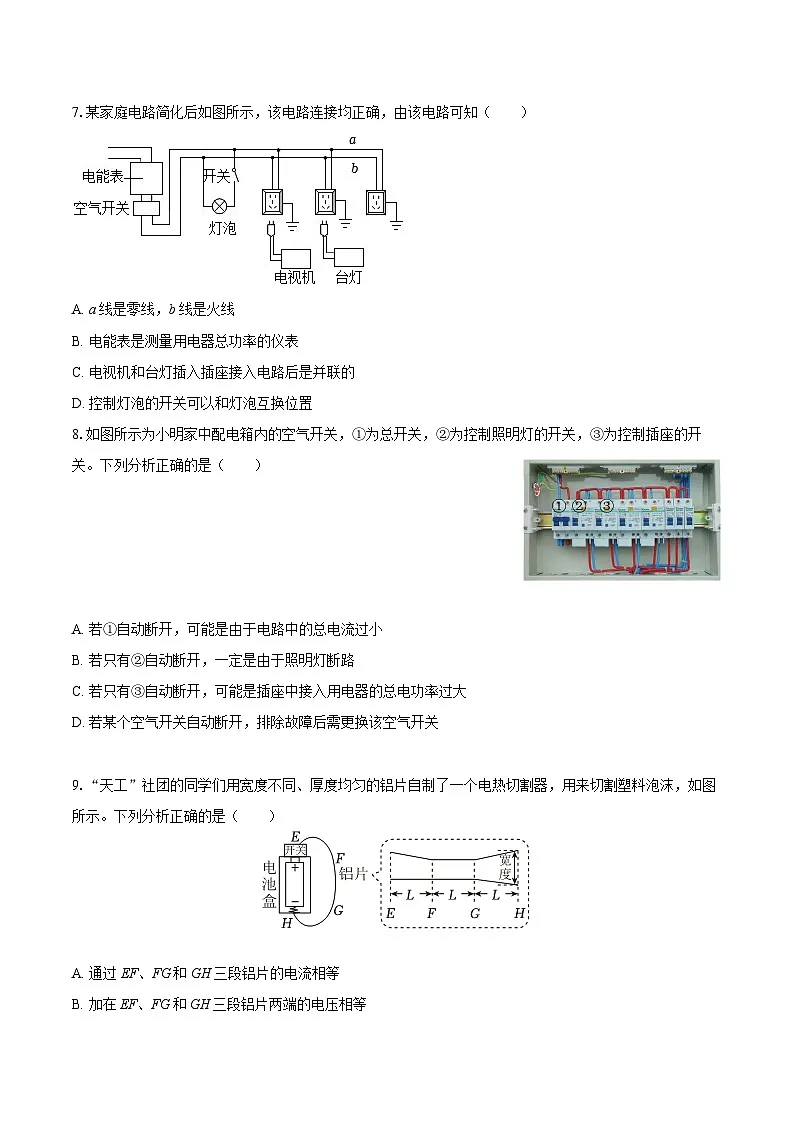

7.某家庭电路简化后如图所示，该电路连接均正确，由该电路可知（ ）
A. a线是零线，b线是火线
B. 电能表是测量用电器总功率的仪表
C. 电视机和台灯插入插座接入电路后是并联的
D. 控制灯泡的开关可以和灯泡互换位置
8.如图所示为小明家中配电箱内的空气开关，①为总开关，②为控制照明灯的开关，③为控制插座的开关。下列分析正确的是（ ）
A. 若①自动断开，可能是由于电路中的总电流过小
B. 若只有②自动断开，一定是由于照明灯断路
C. 若只有③自动断开，可能是插座中接入用电器的总电功率过大
D. 若某个空气开关自动断开，排除故障后需更换该空气开关
9.“天工”社团的同学们用宽度不同、厚度均匀的铝片自制了一个电热切割器，用来切割塑料泡沫，如图所示。下列分析正确的是（ ）
A. 通过EF、FG和GH三段铝片的电流相等
B. 加在EF、FG和GH三段铝片两端的电压相等
C. EF、FG和GH三段铝片的电阻相等
D. 用GH段去切割塑料泡沫，效果最好
10.小海从实验室找到了两盏钨丝白炽灯泡，表面字迹不太清晰，均只能看清“PZ220”，已知两灯的灯丝长度相同，L1的灯丝较细，L2的灯丝较粗。将L1和L2并联在电路中同时工作一段时间，不考虑温度对灯丝电阻的影响，下列说法正确的是（ ）
A. 通过L1的电流大于通过L2的电流B. L1两端的电压小于L2两端的电压
C. L1消耗的电功率大于L2消耗的电功率D. L1消耗的电能小于L2消耗的电能
11.如表为某白炽灯与某节能灯的参数对比，不考虑温度对灯丝电阻的影响，下列分析正确的是（ ）
A. 白炽灯的额定电流为5.5A
B. 正常工作时，电流通过节能灯做功更快
C. 当白炽灯两端电压为55V时，其实际功率与节能灯的额定功率相同
D. 两灯均正常工作40h,节能灯比白炽灯少消耗1.2kW•h的电能
12.如图所示为定值电阻R和灯泡L的U-I图像，灯泡L额定电压为2.5V。将两用电器串联在电源两端，灯泡L正常发光。下列说法正确的是（ ）
A. 电源电压为2.5V
B. 灯泡L额定功率为0.75W
C. R与灯泡L功率之比为5：3
D. 灯泡L的U-I图像为图线B
13.如图是“探究电流通过导体时产生热量的多少与哪些因素有关”的实验装置，两个透明容器内密封着等量的空气，所用电源电压相同。下列说法正确的是（ ）
A. 该实验装置利用U形管中液体的热胀冷缩来反映电阻丝产生热量的多少
B. 乙实验用来探究电流产生的热量与电流大小的关系
C. 将甲实验密封容器外的电阻由5Ω换成10Ω，能研究电流产生的热量与电阻的关系
D. 相同时间内，甲实验中左侧U形管比右侧U形管的液面高度差大
14.如图甲所示电路中，电源电压恒定不变，闭合开关S，调节滑动变阻器的滑片P从最右端滑至灯正常发光的位置，电流表与两电压表示数变化关系图像如图乙所示，则下列说法正确的是（ ）
A. 滑动变阻器的最大阻值为20ΩB. 灯泡的额定电压为8V
C. 灯泡的额定功率为4.2WD. 电路的最大功率为5W
15.如图所示是某电炖锅的简化电路图，旋转开关内有一块绝缘圆盘，在圆盘边缘有8个金属触点，绕中心轴转动的绝缘旋钮两端各有一个金属片，转动旋钮可将相邻金属触点连通。电炖锅通过旋转开关可以实现快炖、慢炖和保温功能，R1、R2和R3均为加热电阻，且R1=R3。电炖锅的部分参数如表所示。下列结论正确的是（ ）
A. 电阻R2的阻值为968Ω
B. 电阻R3的阻值为60.5Ω
C. 电炖锅的慢炖功率为400W
D. 旋转开关在如图所示位置时，通过电阻R1的电流约为1.82A
16.用如图装置探究影响电流热效应的因素，甲、乙、丙三个相同的容器均装有质量相等的煤油，电阻丝R1、R2、R3浸没在煤油中，其中R1=R3=5Ω，R2=10Ω，下列说法中正确的是（ ）
A. 闭合开关后，R1和R3的电功率之比是1：9
B. 探究电流热效应与电流的关系应选择R2和R3进行比较
C. 将R1和R2串联是为了探究电流热效应与电流的关系
D. 比较物质的比热容只需将某一瓶煤油换成等质量的水
17.如图所示是一块手机电池，上面标明电压为3.7V，容量为4000mA•h,它充满电后大约储存的电能为（ ）
A. 5.3×105JB. 5.3×107JC. 1.48×10-2kW•hD. 14.8J
18.如图所示的电路中，电源电压保持不变，R为定值电阻。闭合开关后，将滑动变阻器的滑片从最右端移到中间某个位置，电压表和电流表的示数分别变化了ΔU和ΔI。下列分析正确的是（ ）
A. 电流表示数变小B. 电路的总功率变小
C. R的电功率变化是ΔU×ΔID. 的大小与R的阻值相等
19.科技小组设计了一个监测水位的装置如图甲所示，电路中电源电压保持不变，R0为定值电阻，R滑是竖直放置的起滑动变阻器作用的电阻装置（最大阻值40Ω），浮子可带动金属滑杆AP滑片竖直上下移动，当水位达到25cm警戒值时，电流表的示数达到某一数值提醒小组成员，R滑接入电路的阻值R随水位的变化关系如图乙所示，与之对应的电压表与电流表示数变化关系如图丙所示。下列说法中正确的有（ ）
①水位为20cm时，滑动变阻器功率为0.45W
②该电路工作时，总功率最小值为0.3W
③达警戒水位时，R0的功率为0.8W
④当水位升高时，电压表与电流表的示数比值减小
A. ①②B. ①③C. ②③D. ②④
二、多选题：本大题共5小题，共13分。
20.关于磁场和磁感线，下列说法中正确的是（ ）
A. 导体周围存在磁场
B. 磁感线真实存在于磁场中
C. 用可自由转动的小磁针可以判断磁场中某点磁场的方向
D. 磁感线较密集的地方磁场比较强，磁感线较稀疏的地方磁场比较弱
21.如图所示的是小阳利用压力传感器设计的水库水位预警系统，R1和R2中，一个是定值电阻，另一个是压力传感器（可等效为变阻器），电源两端电压恒定。水位越高，对压力传感器的压力越大，压力传感器的电阻越小。当a、b两端的电压大于U1时，控制开关自动开启低水位预警；当a、b两端的电压小于U2（U1、U2为定值）时，控制开关自动开启高水位预警。下列说法正确的是（ ）
A. U1＞U2
B. R2为压力传感器
C. 定值电阻的阻值越大，开启高水位预警时的水位越低
D. 定值电阻的阻值越大，开启低水位预警时的水位越低
22.小明通过查阅资料了解到电动汽车的“油门”一般是利用霍尔元件控制的、霍尔元件通电后会因处在强弱不同的磁场中，而产生不同的电压，这种情况下霍尔元件就相当于一个电压可变的电源。小明设计了如图-1所示的电路，闭合开关S后，用一根条形磁体靠近霍尔元件，探究霍尔元件在磁场中产生的电压变化情况，已知定值电阻R的阻值为10Ω，电流表量程为0-0.6A、电压表量程未知，探究时绘制出电压表示数与条形磁体到霍尔元件的距离的关系图像如图-2所示。在电路安全的情况下，下列说法正确的是（ ）
A. 电压表的量程为0～3V
B. 当磁体靠近霍尔元件时电流表示数变大
C. 当磁体到霍尔元件的距离为1cm时，电流表示数为0.2A
D. 当磁体到霍尔元件的距离为0.25cm时，定值电阻的功率为0.9W
23.图甲所示的是恒温式热线风速仪的结构示意图，将一根细金属丝置于圆柱形通道内，设定其工作温度为t0。使用时接通电路，金属丝升温到t0，风流过通道时，会带走部分热量，风速仪通过改变流过金属丝的电流维持金属丝的温度不变，此时单位时间内金属丝产生的热量与风带走的热量相等，风速仪通过测量金属丝两端的电压、风进入通道时风的温度，从而实现对风速的测量。已知风速越大、金属丝和风的温度差越大，单位时间内风带走的热量越多；当风速一定时，单位时间内风带走的热量与金属丝和风的温度差成正比。金属丝电阻R随温度t变化的关系如图乙所示。假设空气密度始终不变，下列说法正确的是（ ）
A. 金属丝升温到t0的过程中阻值不变
B. 流入风速仪的风的温度不变时，所测风速增大，金属丝两端的电压增大
C. 若风速仪测得的电压越大，流入风速仪的风的温度越高，则风速越大
D. 若t0=150℃，风速仪测得温度为0℃与30℃的风速相同，则金属丝两端的电压之比为2：
24.直流充电桩是为电动汽车补充能量的装置，如图甲所示，通常它比交流充电桩的充电电压更高、电流更大实现快速充电。设电池当前储能占充满状态的百分比为D。充电时，充电桩的充电功率P会随着电池的D的变化而变化，同时用户可以通过充电桩的显示屏了解充电信息。假设某充电桩输出的电能全部转化为电池的储能，充电前，D为30%，充电桩显示屏中充电时长、充电度数、充电费用示数均为0。开始充电后，P与D的关系如图乙所示。充满后立即停止充电。当D达到70%时充电桩显示屏的部分即时信息如表，充电过程中充电电费单价不变。下列说法正确的是（ ）
A. 当D为70%时，充电电流为100AB. 该汽车充电30min时，充电功率为40kW
C. 当D达到60%时，充电用时36minD. 整个充电过程的充电费用为72元
三、填空题：本大题共3小题，共6分。
25.如图所示，电能表的示数为 kW•h。
26.小海将可以自由转动的小磁针靠近条形磁体右端，小磁针静止时如图所示，则条形磁体的右端为 （选填“N”或“S”）极。
27.有四种研究方法：
（1）根据电流所产生的效应认识电流；
（2）研究电流时把它比作水流；
（3）根据磁铁产生的作用来认识磁场；
（4）利用磁感线来描述磁场。
上述四个例子中，采用相同的物理研究方法的是（ ）
A（1）与（2）
B（1）与（3）
C（3）与（4）
D（3）与（4）
四、作图题：本大题共1小题，共2分。
28.如图所示，这是小明家的一盏电灯和一个插座，请将图中元件用笔画线代替导线连接起来，要求：

（1）标出火线和零线。
（2）开关S控制灯泡，电路连接要符合安全用电原则。
五、实验探究题：本大题共5小题，共25分。
29.小阳利用如图1所示电路图测量额定电压为2.2V小灯泡的额定功率。
（1）小阳利用如图1所示电路图正确地连接好实验电路后，闭合开关S，发现电压表和电流表的指针都有微小的偏转，小灯泡不发光。出现此现象的原因可能是______。
（2）调节滑动变阻器的滑片P，使电压表示数为2.2V，此时电流表示数如图2所示，电流表的示数为______A，则小灯泡的额定功率为______W。
30.学习电流的热效应时，在烧瓶内装上一定质量的煤油，将阻值不变的电阻丝R浸没在煤油中，并插好温度计，再将此装置连入实验电路中，如图1所示。
（1）该实验可以通过温度计的示数变化来反映电流通过电阻丝产生热量的多少，写出这样做的依据及推理过程：______。
（2）闭合开关S后，观察到随着持续通电，温度计的示数不断上升，说明电流通过导体产生热量的多少与______有关。
（3）为了探究电流通过电阻产生热量的多少与电流大小是否有关，请在图2方框内画出实验数据记录表格。
31.小丽在探究条形磁体周围磁场的分布特点及方向时，先将小磁针放在条形磁体周围，小磁针（黑色一端为N极）静止时的指向情况如图甲所示。接下来，小丽换用铁屑进一步探究，铁屑静止时其分布情况如图乙所示。

（1）只用铁屑______（选填“能”或“不能”）探究条形磁体周围磁场的分布特点及方向。
（2）图中能正确用磁感线描述这两个实验现象的是______。
32.在一个圆纸盒里放一个条形磁铁，在圆纸盒外放一些小磁针，各小磁针静止时N极指向如图中箭头所示，则条形磁铁是沿______（选填“AC”或“BD”）方向放置的，______（用字母表示）端为条形磁铁的N极，条形磁铁对小磁针有力的作用是通过______产生的。
33.指南针能确定地理方位，是由于指南针在______的作用下能够指南北。如图1所示是同名磁极磁感线分布图，根据磁感线方向判断图中两磁极均为______极。在物理学中，用磁感应强度（用字母B表示，国际单位：特斯拉，符号是T）表示磁场的强弱，磁感应强度越大，磁场越强。用某种材料制成的磁敏电阻，其阻值R随磁感应强度的变化图像如图2（甲）所示，由图像可知磁敏电阻的阻值随磁感应强度B的增大而______。若将该磁敏电阻连接在图2（丙）所示的电路中（电源电压不变），不改变滑动变阻器滑片的位置，仅将磁敏电阻由图2（乙）中的A位置移动至B位置，那么电流表的示数将______。
六、计算题：本大题共2小题，共10分。
34.学校美术社团为了让同学们体验非遗艺术“烙画”的魅力，新购买了一款两挡可调的电烙铁（如图甲）。其内部简化电路如图乙所示，只闭合S1时为慢挡，S1和S2均闭合时为快挡。已知电源电压为220V，R1和R2为发热电阻，其中R1阻值为2200Ω，快挡加热时电路中的总电流为0.3A。试计算：
（1）慢挡加热时的电流是多大？
（2）电阻R2的阻值是多大？
（3）快挡加热1min,R2将产生多少热量？
35.老旧小区改造的内容之——电路增容，是指增加居民用电的总额定功率，为保障增容后的线路安全，需要更换入户线。以小明家为例，可以将为他家供电的入户线和他家所有用电器简化成如图所示的电路模型，R为入户线的总电阻，所有用电器两端的电压U=220V保持不变。增容前R=0.05Ω，他家用电的总额定功率P=8.8kW。
（1）增容前，当小明家用电达到总额定功率P时，求：
①入户线中的电流I；
②入户线上消耗的电功率P线。
（2）增容后，小明家用电的总额定功率增加了25%。假设小明家用电达到增容后的总额定功率时，新入户线上消耗的电功率仍为（1）中的P线，求新入户线的总电阻R′。
七、综合题：本大题共1小题，共2分。
36.小明查阅资料发现：实验中有时需要用两个滑动变阻器共同调节电路中的电流，当电阻变化量相同时，若电路中电流改变明显，则该滑动变阻器可用作粗调，反之则用作微调。于是他设计了如图所示的电路：将最大阻值为10Ω的滑动变阻器M和最大阻值为200Ω的滑动变阻器N，接入两端电压恒为U的电路中，开始时滑片均位于滑动变阻器的中点。当仅将滑动变阻器M接入电路的阻值增加ΔR时，电流表的示数减小了ΔIM；当仅将滑动变阻器N接入电路的阻值增加ΔR时，电流表的示数减小了ΔIN。分析判断滑动变阻器M用作粗调还是微调。
1.【答案】A
2.【答案】A
3.【答案】C
4.【答案】B
5.【答案】D
6.【答案】C
7.【答案】C
8.【答案】C
9.【答案】A
10.【答案】D
11.【答案】D
12.【答案】B
13.【答案】D
14.【答案】C
15.【答案】A
16.【答案】A
17.【答案】C
18.【答案】D
19.【答案】B
20.【答案】CD
21.【答案】ACD
22.【答案】BD
23.【答案】BC
24.【答案】AC
25.【答案】2025.6
26.【答案】S
27.【答案】B，转换法
28.【答案】解：（1）由图可知，试电笔接触下面的线时，氖管发光，则下面的线为火线，上面的线为零线；
（2）灯泡接法：火线进入开关，这样在断开开关时，能切断火线与灯泡的连接，接触灯泡不会发生触电事故，既能控制灯泡，又能更安全；
两孔插座的接法，左边接零线，右边接火线，如图所示：
29.【答案】（1）滑动变阻器接入电路中的阻值最大；（2）0.3；0.66
30.【答案】（1）当电阻丝通电后，电流产生热量使煤油温度升高，从而使温度计示数上升，因此可根据温度计示数的变化大小反映电阻丝产生热量的多少；
​​​​​​​（2）通电时间；
（3）表格如下所示：

31.【答案】不能 A
32.【答案】BD D 磁场
33.【答案】地磁场 S 增大 变大
34.【答案】慢挡加热时的电流是0.1A；
电阻R2的阻值是1100Ω；
快挡加热1min，R2将产生2640J的热量
35.【答案】①入户线中的电流为40A；②入户线上消耗的电功率为80W 增容后，新入户线的总电阻为0.032Ω
36.【答案】由图知，两滑动变阻器并联，电流表测干路电流，
因并联电路中各支路间互不影响，所以当调节其中一个滑动变阻器的滑片时，通过另一滑动变阻器的电流不变，即电流表示数的变化大小等于被调节滑动变阻器上电流的变化。
开始时滑片均位于滑动变阻器的中点，当仅将滑动变阻器M连入电路的阻值前通过它的电流：
IM==，
其连入电路的阻值增加ΔR后，通过它的电流：
IM'==，
所以ΔIM=IM-IM'=-=，
同理，当仅将滑动变阻器N接入电路的阻值增加ΔR时，电流表的示数减小量：
ΔIN=，
由于U、ΔR相等，则ΔIM＞ΔIN，所以滑动变阻器M用作粗调。 白炽灯
节能灯
额定电压
220V
220V
额定功率
40W
10W
热效率
84%
保温功率
40W
快炖功率
800W
容量
5L
充电电压
（V）
充电电流
（A）
充电时长
（min）
充电度数
（kW•h）
充电费用
（元）
400
45
24.0
28.80
实验次数
电流大小I/A
电阻大小R/Ω
通电时间t/s
煤油的初温t0/℃
煤油的末温t1/℃
1
2
3
