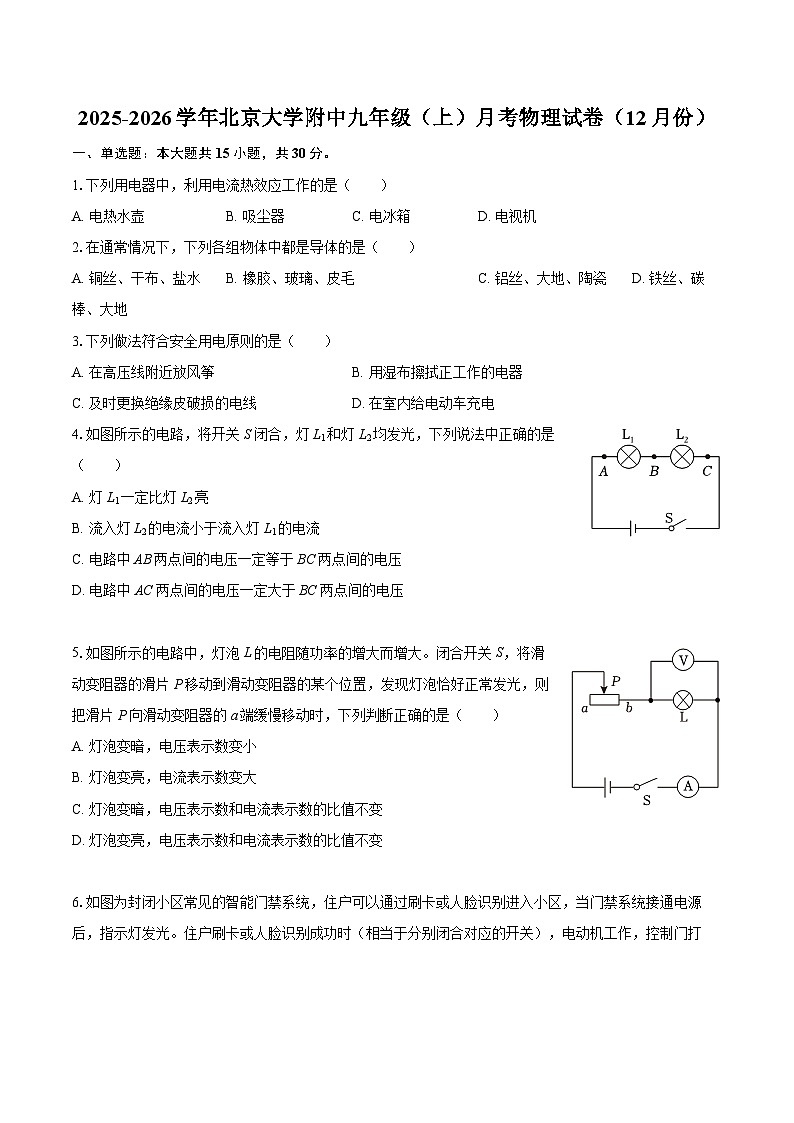

2025-2026学年北京大学附中九年级（上）月考物理试卷（12月份）-自定义类型

这是一份2025-2026学年北京大学附中九年级（上）月考物理试卷（12月份）-自定义类型，共12页。试卷主要包含了单选题，多选题，填空题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.下列用电器中，利用电流热效应工作的是（ ）
A. 电热水壶B. 吸尘器C. 电冰箱D. 电视机
2.在通常情况下，下列各组物体中都是导体的是（ ）
A. 铜丝、干布、盐水B. 橡胶、玻璃、皮毛C. 铝丝、大地、陶瓷D. 铁丝、碳棒、大地
3.下列做法符合安全用电原则的是（ ）
A. 在高压线附近放风筝B. 用湿布擦拭正工作的电器
C. 及时更换绝缘皮破损的电线D. 在室内给电动车充电
4.如图所示的电路，将开关S闭合，灯L1和灯L2均发光，下列说法中正确的是（ ）
A. 灯L1一定比灯L2亮
B. 流入灯L2的电流小于流入灯L1的电流
C. 电路中AB两点间的电压一定等于BC两点间的电压
D. 电路中AC两点间的电压一定大于BC两点间的电压
5.如图所示的电路中，灯泡L的电阻随功率的增大而增大。闭合开关S，将滑动变阻器的滑片P移动到滑动变阻器的某个位置，发现灯泡恰好正常发光，则把滑片P向滑动变阻器的a端缓慢移动时，下列判断正确的是（ ）
A. 灯泡变暗，电压表示数变小
B. 灯泡变亮，电流表示数变大
C. 灯泡变暗，电压表示数和电流表示数的比值不变
D. 灯泡变亮，电压表示数和电流表示数的比值不变

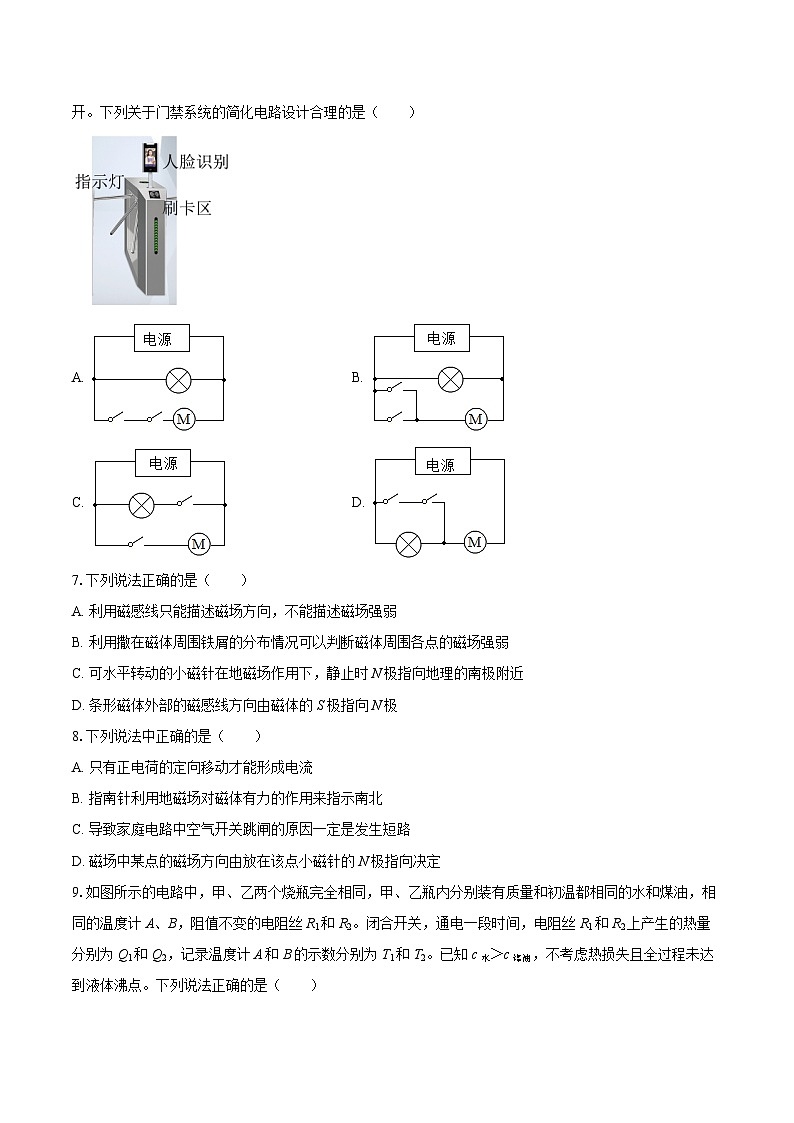

6.如图为封闭小区常见的智能门禁系统，住户可以通过刷卡或人脸识别进入小区，当门禁系统接通电源后，指示灯发光。住户刷卡或人脸识别成功时（相当于分别闭合对应的开关），电动机工作，控制门打开。下列关于门禁系统的简化电路设计合理的是（ ）
A. B.
C. D.
7.下列说法正确的是（ ）
A. 利用磁感线只能描述磁场方向，不能描述磁场强弱
B. 利用撒在磁体周围铁屑的分布情况可以判断磁体周围各点的磁场强弱
C. 可水平转动的小磁针在地磁场作用下，静止时N极指向地理的南极附近
D. 条形磁体外部的磁感线方向由磁体的S极指向N极
8.下列说法中正确的是（ ）
A. 只有正电荷的定向移动才能形成电流
B. 指南针利用地磁场对磁体有力的作用来指示南北
C. 导致家庭电路中空气开关跳闸的原因一定是发生短路
D. 磁场中某点的磁场方向由放在该点小磁针的N极指向决定

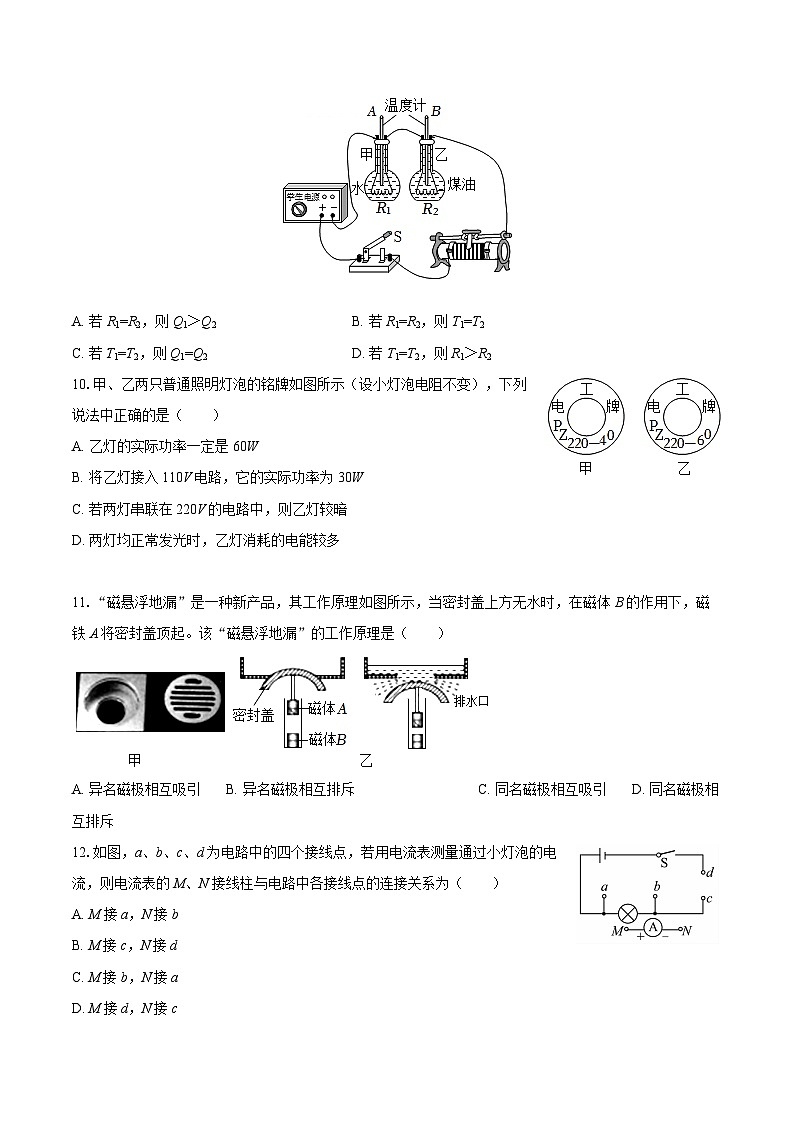

9.如图所示的电路中，甲、乙两个烧瓶完全相同，甲、乙瓶内分别装有质量和初温都相同的水和煤油，相同的温度计A、B，阻值不变的电阻丝R1和R2。闭合开关，通电一段时间，电阻丝R1和R2上产生的热量分别为Q1和Q2，记录温度计A和B的示数分别为T1和T2。已知c水＞c煤油，不考虑热损失且全过程未达到液体沸点。下列说法正确的是（ ）
A. 若R1=R2，则Q1＞Q2B. 若R1=R2，则T1=T2
C. 若T1=T2，则Q1=Q2D. 若T1=T2，则R1＞R2
10.甲、乙两只普通照明灯泡的铭牌如图所示（设小灯泡电阻不变），下列说法中正确的是（ ）
A. 乙灯的实际功率一定是60W
B. 将乙灯接入110V电路，它的实际功率为30W
C. 若两灯串联在220V的电路中，则乙灯较暗
D. 两灯均正常发光时，乙灯消耗的电能较多
11.“磁悬浮地漏”是一种新产品，其工作原理如图所示，当密封盖上方无水时，在磁体B的作用下，磁铁A将密封盖顶起。该“磁悬浮地漏”的工作原理是（ ）
A. 异名磁极相互吸引B. 异名磁极相互排斥C. 同名磁极相互吸引D. 同名磁极相互排斥
12.如图，a、b、c、d为电路中的四个接线点，若用电流表测量通过小灯泡的电流，则电流表的M、N接线柱与电路中各接线点的连接关系为（ ）
A. M接a，N接b
B. M接c，N接d
C. M接b，N接a
D. M接d，N接c
13.某同学利用表格中的几种导体探究影响导体电阻大小的因素。下列说法正确的是（ ）
A. 为检验“导体电阻跟导体长度有关”的猜想，应选用导体②与③
B. 为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与③
C. 为检验“导体电阻跟导体横截面积有关”的猜想，应选用导体①与④
D. 为检验“导体电阻跟导体材料有关”的猜想，应选用导体①与④
14.如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中。比较它们的电阻和通过它们的电流大小，则（ ）
A. AB段电阻大B. BC段电阻大C. BC段通过的电流大D. BC段通过的电流小
15.图甲所示是某电热水器内部简化电路，由控制电路和加热电路组成。控制电路中电源两端电压恒为12V，R0为定值电阻，Rt为热敏电阻，其阻值随水温的变化关系如图乙所示。电流鉴别器相当于电流表，且控制开关S2。加热电路中电源两端电压恒为220V，加热电阻R的阻值为48.4Ω。当热水器中的水温降低到40℃，电流鉴别器中的电流为30mA时，开关S2闭合，加热电路开始加热；当水温达到另一温度值，电流鉴别器中的电流为40mA时，开关S2断开。下列说法正确的是（ ）
A. 水温越高，控制电路中的电流越小
B. 开关S2闭合，加热电路的电功率为100W
C. 水温达到80℃时，加热电路停止加热
D. 若更换阻值更小的定值电阻，热水器中的水温变化范围变大
二、多选题：本大题共5小题，共10分。
16.物理课上老师将塑料袋剪成细丝，用两块毛皮分别来回摩擦细丝和塑料管后，将细丝抛向空中，在其下方用塑料管靠近时，细丝可以在空中飞舞，如图所示。下列说法正确的是（ ）
A. 摩擦时，正电荷在毛皮与塑料管之间发生了转移
B. 细丝和塑料管带有异种电荷
C. 毛皮摩擦后的细丝间会相互排斥
D. 该现象的原理与验电器的工作原理相同
17.手机在充电过程中，下列说法正确的是（ ）
A. 手机电池相当于用电器B. 电池发热是电流的热效应
C. 充电过程中将化学能转化电能D. 充电时间越长，消耗的电能越多
18.如图所示，这是“探究电流通过导体产生的热量多少与什么因素有关”的实验装置。图中将四段电阻丝分别密封在完全相同的容器内，容器内封闭一定量的空气，其中图乙中另取阻值为5Ω的电阻丝在容器外与容器内的电阻并联。下列说法正确的是（ ）
A. 实验中通过观察两个U形管中液面高度差的变化来比较电阻丝产生热量的多少
B. 图甲所示的装置可用来探究电流通过电阻丝产生的热量与电阻的关系
C. 图乙中右侧并联阻值为5Ω的电阻丝是为了让容器内密封的两电阻丝的电流相同
D. 在图甲容器内装入质量、初温相同的不同液体，可探究不同液体的吸热能力
19.如图所示的电路中，闭合开关S1，开关S2接到a时，电压表示数为9V。开关S2接到b时，电压表示数为4V，下列说法正确的是（ ）
A. 电源电压为9V
B. 灯L1两端的电压为4V
C. 灯L2两端的电压为4V
D. 灯L1和L2两端的总电压为9V
20.如图所示是小明设计的一个简易电子身高测量仪的示意图，电源电压恒为6V，保护电阻R0=40Ω，ab是一根固定着的、竖直放置的硬电阻棒，总长为40cm,其接入电路的电阻与接入电路的棒长成正比；金属杆cd和MP（右端的P为滑片）与电路接触良好，且电阻均忽略不计。小明在电压表表盘的电压刻度线处标出对应的身高值，用该测量仪测量了甲、乙和丙三位同学的身高，测量数据如下表所示。已知测量乙同学身高时，滑片P恰好在电阻棒的中点。下列说法正确的是（ ）
A. 电阻棒的总电阻是40Ω
B. 甲的身高是1.75m,丙的身高是1.50m
C. 电压表1.0V刻度线处对应的身高值为1.48m
D. 电压表改标后的身高值是均匀分布的
三、填空题：本大题共1小题，共6分。
21.图1中电压表的示数是 V，图2是小林家的电能表，示数是 kW•h。他关闭了家里其它用电器，只让电吹风工作了10min,电能表转盘刚好转了500转，则电吹风工作时消耗的功率是 W。
四、实验探究题：本大题共3小题，共32分。
22.某同学利用图甲所示的电路探究电流与电压的关系。实验中电源电压保持3V不变，定值电阻的阻值为4Ω，滑动变阻器的规格为“20Ω 0.5 A”。

（1）该同学接错了一根导线，请你在这根导线上打“×”，并补画出正确的那根导线；
（2）该同学完成了预先设计好的表格中的4次实验，将得到的实验数据填入表格。
分析表中已测出的数据，可以初步得到实验结论：______。
（3）为了进一步验证这个结论，该同学利用现有器材在不改变电路连接的情况下，表格里余下的4次实验中，他还能完成______次。
23.为测定一只标有“2.5V”字样的小灯泡正常工作时的电阻，某同学准备了下列器材：待测小灯泡、干电池3节、滑动变阻器、电流表、电压表、开关、导线若干。
（1）请用笔画线代替导线将图甲中的电路补充完整；
（2）闭合开关后，滑片P位于某一位置时，电压表示数如图乙所示，为了让小灯泡正常发光，应将滑动变阻器的滑片P向______（选填“左”或“右”）移动；
（3）滑片P调整到适当位置，电压表示数为2.5V，此时电流表示数如图丙所示，则该小灯泡正常工作时的电阻为______Ω；
（4）小华认为不用电流表也能测出小灯泡正常工作时的电阻，他又找来一个电阻箱和一个单刀双掷开关，设计了如图丁所示的电路，两虚线框中一处接入电阻箱，另一处接入滑动变阻器，然后进行了下列操作：
①闭合开关S，将单刀双掷开关掷于位置1，调整b处电阻，使电压表示数为2.5V；
②将单刀双掷开关掷于位置2，保持b处电阻不变，调整a处电阻，使电压表示数为______V，此时电阻箱的示数即为小灯泡正常工作时的电阻.电阻箱应接在丁图中的______（选填“a”或“b”）位置。
24.在探究“影响电流热效应的因素”实验中：（三个烧瓶中均装有质量相等的煤油）
（1）为了探究电流通过电阻产生的热量与电流的关系，小楚设计了图甲装置，在烧瓶内安装一根电阻丝并插入一支温度计，该实验通过比较______的变化，来比较相同时间内不同电流产生的热量多少；
（2）小楚先测量烧瓶内煤油的温度后，闭合开关，通电30s再测量烧瓶内煤油的温度，得到温度的升高量填入表中；然后移动滑动变阻器滑片改变电流大小。重复上述操作，获得第二组数据（如表所示）；
由此得出：电阻和通电时间相等时，电流越______，其产生的热量越多；
（3）若要探究电流通过电阻产生的热量与电阻的关系，可选择图乙中______（选填“A”或“B”）烧瓶中的电阻与图甲中的烧瓶电阻______（选填“串联”或“并联”）；
（4）小陈提议利用上述实验装置改做“比较水和煤油比热容的大小”实验，则她应选择图乙中______（选填“A”或“B”）烧瓶与图甲中的烧瓶______（选填“串联”、“并联”或“串联、并联均可”），并将其中一烧瓶中的煤油换成等______的水，水和煤油吸热的多少可以通过______（选填“温度升高量”或“加热时间”）来比较。
五、计算题：本大题共2小题，共6分。
25.如图所示的电路中，电源两端电压为3V且保持不变，电阻R2的阻值为20Ω。闭合开关S，电流表的示数为0.3A。求：
（1）R1的阻值。
（2）电阻R2的电功率。
26.某型号的电饭锅有两挡，分别是高温烧煮挡和保温焖饭挡，其原理如图所示（虚线框内为电饭锅的发热部位）。已知R1=44Ω，R2=2156Ω。
（1）高温烧煮挡，它的功率是多大？
（2）保温焖饭10min产生的热量是多少？
六、综合题：本大题共2小题，共16分。
27.琴琴在实验室测量小灯泡额定功率，器材有：小灯泡（额定电压为2.5V，正常发光时灯丝电阻约为10Ω）、电源（电压恒为6V）、电流表、电压表、开关各一个、导线若干。若实验室中有R1（10Ω0.5A）、R2（20Ω0.5A）R3（200Ω 0.2 A）三种规格的滑动变阻器可供选择。
（1）该实验的原理是______。通过估算，滑动变阻器应选择______（选填“R1”、“R2”或“R3”）。滑片P滑到图甲中某一位置时，电压表示数如图乙，若琴琴想测量小灯泡的额定功率，应将图甲中滑片P向______（选填“A”或“B”）端移动，根据图丙图像信息，可计算出小灯泡的额定功率是______W；
（2）当灯泡实际电压为额定电压一半时的实际功率为P1，当灯泡实际电流为额定电流一半时的实际功率为P2______（选填“大于”、“小于”或“等于”）P2。若琴琴将该灯泡与20Ω的定值电阻串联接在4.5V的电源上，
则小灯泡的实际功率为______W。
28.阅读《超导现象》并回答问题。
超导现象导体的电阻在一定的低温（这个温度叫临界温度）下会突然消失，这种现象被称为零电阻效应，也叫超导现象。人们把处于超导状态的导体称为“超导体”。导体没有了电阻，电流流过时就不会发生热损耗，可以毫无阻碍地在导线中形成强大的电流，从而产生超强磁场。
超导材料和超导体技术有着广阔的应用前景。人们利用超导现象制造出超导列车和超导船。由于这些交通工具在悬浮无摩擦状态下运行，可以大大提高它们的速度，降低运行过程中的噪声，并有效减少机械磨损，如图所示为一种超导磁悬浮现象。在磁悬浮列车中就可以使用超导体，在列车行驶的过程中，由于超导体能获得强大的电流，产生的磁性作用很强，列车受到向上的推力会很大，使列车完全脱离路轨而浮在空中。这种磁浮列车的速度能高达500km/h。
超导体的使用可以大大地减小微电子线路中的热噪声，从而极大地提高电子测量仪器的灵敏性。超导材料的零电阻特性可以用来输送电能和制造大型磁体。超高压输电会有很大的损耗，而利用超导体则可最大限度地降低损耗。但由于临界温度较高的超导体在实用中还面临着许多技术难题，从而限制了超导输电的应用。随着技术的发展，新的超导材料的不断涌现，人们期盼着超导输电能在不久的将来得以实现。
（1）导体的电阻在一定的______下会突然消失，这种现象叫超导现象。
（2）下列应用中，利用超导材料零电阻特性的是______。
A.电水壶
B.大型磁体
C.电烤箱
D.电饭煲
（3）某高压输电站向用户输电，已知输电站输出的功率为100kW，输出电压为2000V，输电线的总电阻为8Ω。则输电线中的电流为______A；若输电线全部采用超导体材料制成，则每小时可节约______kW•h的电能。
1.【答案】A
2.【答案】D
3.【答案】C
4.【答案】D
5.【答案】A
6.【答案】B
7.【答案】B
8.【答案】B
9.【答案】D
10.【答案】C
11.【答案】D
12.【答案】B
13.【答案】A
14.【答案】A
15.【答案】C
16.【答案】CD
17.【答案】ABD
18.【答案】AB
19.【答案】ACD
20.【答案】AC
21.【答案】12.5
7831.2
1200

22.【答案】见解答图； 当电阻一定时，通过导体的电流与导体两端的电压成正比； 1
23.【答案】（1） 左 （3）6.25；5 2.5; a
24.【答案】温度计示数 大 B;串联 A;串联、并联均可;质量;加热时间
25.【答案】R1的阻值为10Ω 电阻R2的电功率为0.45W
26.【答案】（1）高温烧煮挡的功率是1100W （2）保温焖饭10min产生的热量是13200J
27.【答案】P=UI;R2;B;0.5 大于;0.225
28.【答案】低温； B； 50；20 导体序号
长度/m
横截面积/mm2
材料
①
1.0
0.2
锰铜
②
1.0
0.4
锰铜
③
0.5
0.4
锰铜
④
1.0
0.4
镍铬合金
甲同学
乙同学
丙同学
电流表示数
0.12A
0.10A
0.08A
电压表示数
1.2V
2.0V
2.8V
身高测量值
1.60m
电压U/V
0.3
0.6
0.9
1.2
15
1.8
2.1
2.4
电流I/A
0.15
0.23
0.30
0.38
实验次数
电流/A
通电时间/s
电阻/Ω
温度升高量℃
1
0.3
30
10
1.5
2
0.6
30
10
6.0
