2024年中考物理（安徽）第一次模拟考试（含答案）

这是一份2024年中考物理（安徽）第一次模拟考试（含答案），共20页。试卷主要包含了试卷包括“试题卷”两部分，本卷试题中，g均取10N/kg等内容，欢迎下载使用。

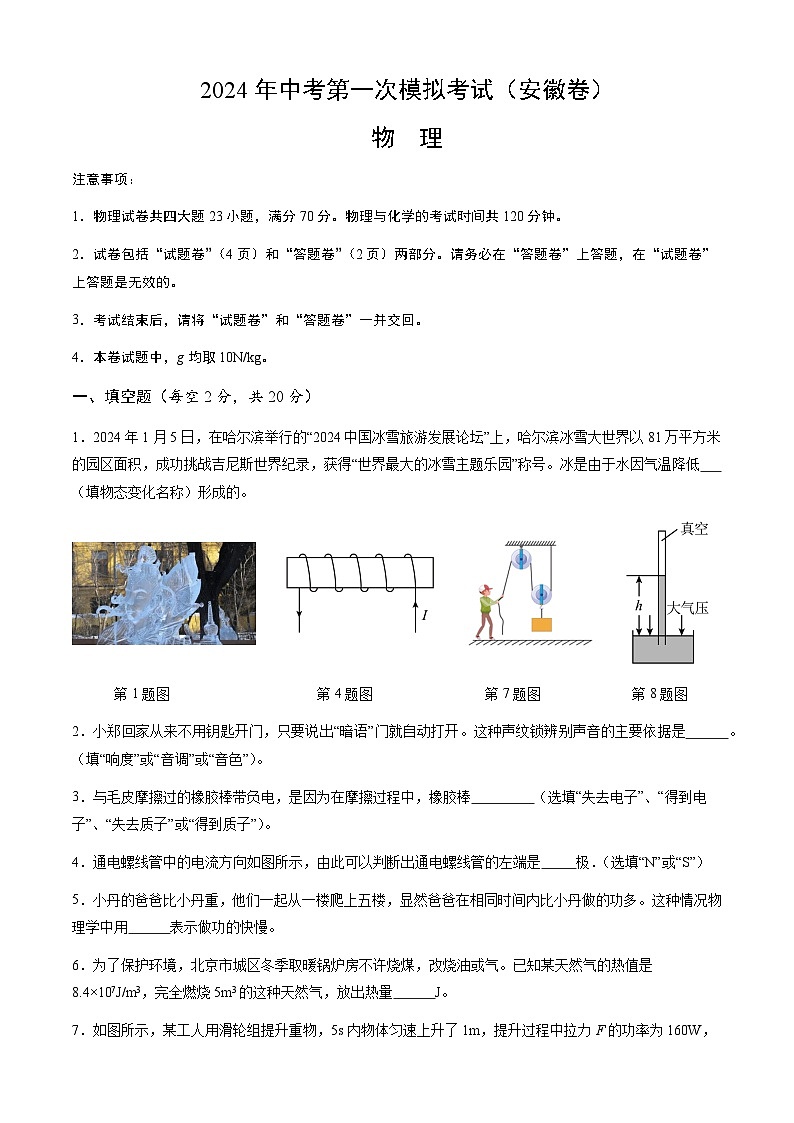

注意事项：
1．物理试卷共四大题23小题，满分70分。物理与化学的考试时间共120分钟。
2．试卷包括“试题卷”（4页）和“答题卷”（2页）两部分。请务必在“答题卷”上答题，在“试题卷”上答题是无效的。
3．考试结束后，请将“试题卷”和“答题卷”一并交回。
4．本卷试题中，g均取10N/kg。
一、填空题（每空2分，共20分）
1．2024年1月5日，在哈尔滨举行的“2024中国冰雪旅游发展论坛”上，哈尔滨冰雪大世界以81万平方米的园区面积，成功挑战吉尼斯世界纪录，获得“世界最大的冰雪主题乐园”称号。冰是由于水因气温降低 （填物态变化名称）形成的。

第1题图 第4题图 第7题图 第8题图
2．小郑回家从来不用钥匙开门，只要说出“暗语”门就自动打开。这种声纹锁辨别声音的主要依据是 。（填“响度”或“音调”或“音色”）。
3．与毛皮摩擦过的橡胶棒带负电，是因为在摩擦过程中，橡胶棒 （选填“失去电子”、“得到电子”、“失去质子”或“得到质子”）。
4．通电螺线管中的电流方向如图所示，由此可以判断出通电螺线管的左端是 极．（选填“N”或“S”）
5．小丹的爸爸比小丹重，他们一起从一楼爬上五楼，显然爸爸在相同时间内比小丹做的功多。这种情况物理学中用 表示做功的快慢。
6．为了保护环境，北京市城区冬季取暖锅炉房不许烧煤，改烧油或气。已知某天然气的热值是8.4×107J/m3，完全燃烧5m3的这种天然气，放出热量 J。
7．如图所示，某工人用滑轮组提升重物，5s内物体匀速上升了1m，提升过程中拉力F的功率为160W，物体重720N，滑轮组的机械效率是 %（不计绳重和摩擦）。
8．在某星球表面，物体所受重力与质量的比值约为3.8N/kg，表面气体稀薄。假设能在该星球表面用水做托里拆利实验，如图所示，实验测得玻璃管内外水柱高度差h=0.2m，水的密度为1.0×103kg/m3，则该星球表面的大气压约为 Pa。
9．如图所示的电路中，电阻R1和R2串联接在A、B两端，电压表并联接在R1两端，已知R1=10Ω，R2=20Ω，电压表示数为2.5V，则A、B两端的电压U= V。

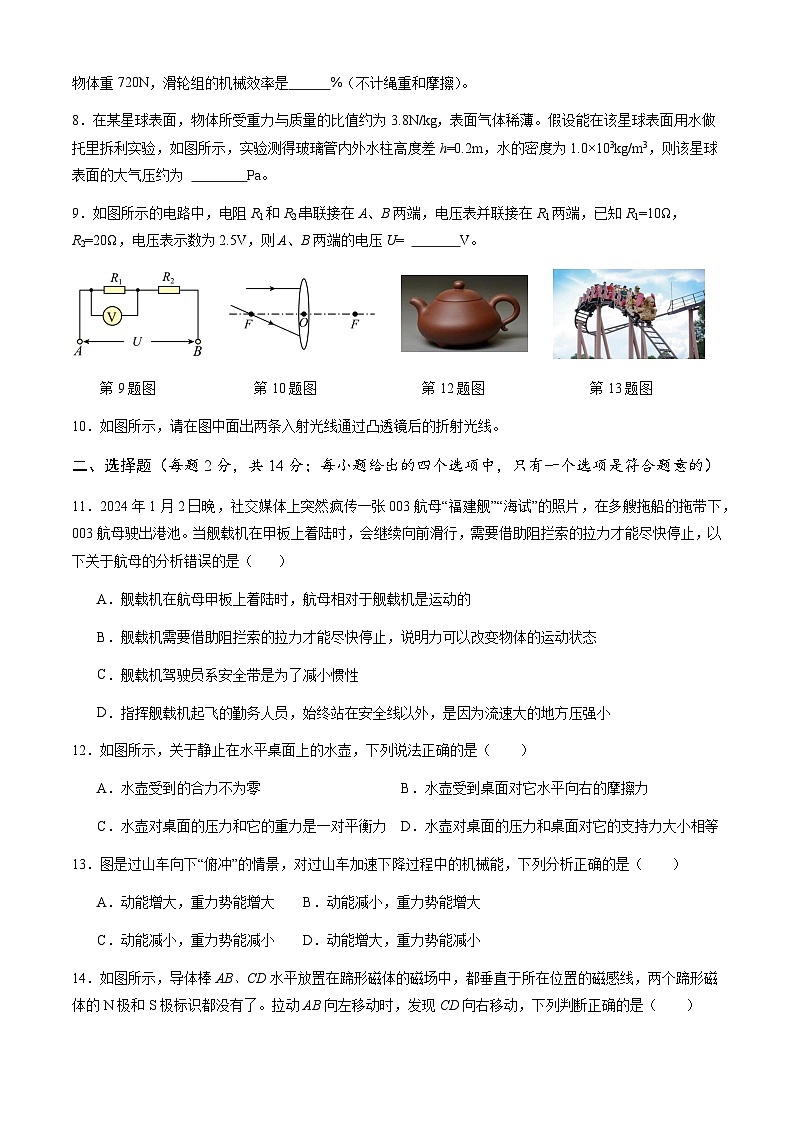

第9题图 第10题图 第12题图 第13题图
10．如图所示，请在图中面出两条入射光线通过凸透镜后的折射光线。
二、选择题（每题2分，共14分；每小题给出的四个选项中，只有一个选项是符合题意的）
11．2024年1月2日晚，社交媒体上突然疯传一张003航母“福建舰”“海试”的照片，在多艘拖船的拖带下，003航母驶出港池。当舰载机在甲板上着陆时，会继续向前滑行，需要借助阻拦索的拉力才能尽快停止，以下关于航母的分析错误的是（ ）
A．舰载机在航母甲板上着陆时，航母相对于舰载机是运动的
B．舰载机需要借助阻拦索的拉力才能尽快停止，说明力可以改变物体的运动状态
C．舰载机驾驶员系安全带是为了减小惯性
D．指挥舰载机起飞的勤务人员，始终站在安全线以外，是因为流速大的地方压强小
12．如图所示，关于静止在水平桌面上的水壶，下列说法正确的是（ ）
A．水壶受到的合力不为零 B．水壶受到桌面对它水平向右的摩擦力
C．水壶对桌面的压力和它的重力是一对平衡力 D．水壶对桌面的压力和桌面对它的支持力大小相等
13．图是过山车向下“俯冲”的情景，对过山车加速下降过程中的机械能，下列分析正确的是（ ）
A．动能增大，重力势能增大 B．动能减小，重力势能增大
C．动能减小，重力势能减小 D．动能增大，重力势能减小
14．如图所示，导体棒AB、CD水平放置在蹄形磁体的磁场中，都垂直于所在位置的磁感线，两个蹄形磁体的N极和S极标识都没有了。拉动AB向左移动时，发现CD向右移动，下列判断正确的是（ ）

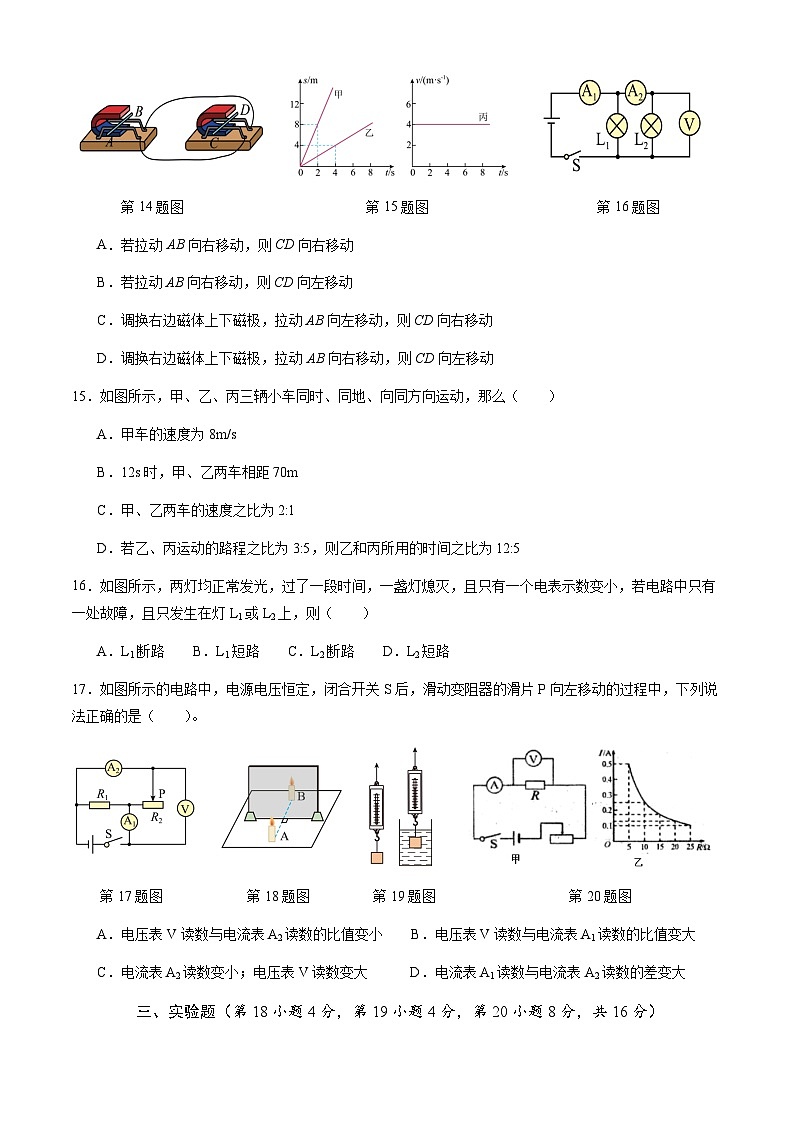

第14题图 第15题图 第16题图
A．若拉动AB向右移动，则CD向右移动
B．若拉动AB向右移动，则CD向左移动
C．调换右边磁体上下磁极，拉动AB向左移动，则CD向右移动
D．调换右边磁体上下磁极，拉动AB向右移动，则CD向左移动
15．如图所示，甲、乙、丙三辆小车同时、同地、向同方向运动，那么（ ）
A．甲车的速度为8m/s
B．12s时，甲、乙两车相距70m
C．甲、乙两车的速度之比为2:1
D．若乙、丙运动的路程之比为3:5，则乙和丙所用的时间之比为12:5
16．如图所示，两灯均正常发光，过了一段时间，一盏灯熄灭，且只有一个电表示数变小，若电路中只有一处故障，且只发生在灯L1或L2上，则（ ）
A．L1断路 B．L1短路 C．L2断路 D．L2短路
17．如图所示的电路中，电源电压恒定，闭合开关S后，滑动变阻器的滑片P向左移动的过程中，下列说法正确的是（ ）。

第17题图 第18题图 第19题图 第20题图
A．电压表V读数与电流表A2读数的比值变小 B．电压表V读数与电流表A1读数的比值变大
C．电流表A2读数变小；电压表V读数变大 D．电流表A1读数与电流表A2读数的差变大
三、实验题（第18小题4分，第19小题4分，第20小题8分，共16分）
18．如图所示，是“探究平面镜成像的特点”的实验装置，玻璃板竖直放置在水平桌面上，A、B两支蜡烛完全相同：
（1）点燃蜡烛A，拿未点燃的蜡烛B放在玻璃板后面，移动蜡烛B，通过玻璃板发现蜡烛B能与蜡烛A的像完全重合。将蜡烛A放置在不同位置，移动蜡烛B也都能与蜡烛A的像完全重合。由此可作出判断：平面镜所成的像与物体 ；
（2）将一块木板紧贴在玻璃板背面，挡住玻璃板后面的光，人眼在玻璃板前 （选填“仍能”或“不能”）看见蜡烛A的像。
19．为了测量某种液体的密度，“艾学习”同学设计了如下实验步骤：
A．用测力计测出小金属块在空气中的重力为G；
B．将适量的待测液体倒入量筒中，读数为V1；
C．将测力计下面所挂小金属块完全浸没在量筒里的液体中，静止时测力计读数为F1；
D．记下金属块浸没在液体中时，量筒内液面处读数为V2；
E．快速提起液体中的小金属块，读出此时测力计示数为F2和量筒液面处读数为V3。
问题：（1）为减少误差，合理的实验顺序编号为 ；
（2）用实验步骤中的测量值符号（和g）表示该液体的密度ρ＝ 。
20．小明利用如图所示的电路探究“电流跟电阻的关系”；已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。
（1）实验过程中，小明用5Ω的电阻做完实验后，接下来的操作是： ， 然后将10Ω的电阻接入电路，闭合开关，移动滑片位置，读出电流表的示数；
（2）实验最后得到如图乙所示的电流，随电阻R变化的图像，由图像可以得出结论： ；
（3）为完成整个实验，应该选取最大阻值不小于 Ω的滑动变阻器；
（4）这个实验中滑动变阻器的作用是 。
四、计算与推导题（第21小题6分，第22小题6分，第23小题8分，共20分；解答要有必要的公式和解答过程，只有最后答案的不能得分）
21．质量为70kg的骑车者，骑着质量为5kg自行车沿着平直的水平路面，以5m/s的速度匀速行驶1000m，骑行过程中受到的阻力为人和车总重力的0.02倍。（g =10N/kg）
（1）骑行过程中人和车受到的阻力是多少？（2）骑车者做功的功率是多少？
22．如图甲所示，水平桌面上放置一圆筒，筒内装有适量的水。弹簧测力计下悬挂一圆柱体，从液面逐渐浸入直到浸没，弹簧测力计示数F与圆柱体下表面浸入液体深度h的关系如图乙所示。已知ρ水=1.0×10kg/m，g取10N/kg。
（1）圆柱体浸没在水中时受到的浮力是多少N？（2）圆柱体的密度为多少kg/m？（3）圆柱体刚好浸没时，下底面所受水的压力为多少N？
23．如图甲所示，已知小灯泡L上标有“6V 3W”字样，R0=20Ω，滑动变阻器R的最大阻值为100Ω，请画出该题的各个等效电路图。求：
（1）小灯泡的电阻（假设灯丝电阻不随温度变化）；
（2）只闭合S1，移动滑动变阻器滑片P，变阻器两端电压与其连入电路的电阻关系如图乙所示；当滑片置于某点a时，电压表示数Ua=8V，求此时电流表示数及电源电压；
（3）已知电压表量程为0~15V，在电压表示数不超过量程，灯泡两端电压不超过额定值的情况下，只闭合S2时，求滑动变阻器连入电路的阻值范围。
2024年中考第一次模拟考试（安徽卷）
物理·全解全析
注意事项：
1．物理试卷共四大题23小题，满分70分。物理与化学的考试时间共120分钟。
2．试卷包括“试题卷”（4页）和“答题卷”（2页）两部分。请务必在“答题卷”上答题，在“试题卷”上答题是无效的。
3．考试结束后，请将“试题卷”和“答题卷”一并交回。
4．本卷试题中，g均取10N/kg。
一、填空题（每空2分，共20分）
1．2024年1月5日，在哈尔滨举行的“2024中国冰雪旅游发展论坛”上，哈尔滨冰雪大世界以81万平方米的园区面积，成功挑战吉尼斯世界纪录，获得“世界最大的冰雪主题乐园”称号。冰是由于水因气温降低 （填物态变化名称）形成的。
【答案】凝固
【解析】物体由液态变为固态的过程是凝固，所以冰是由于水因气温降低凝固形成的。
2．小郑回家从来不用钥匙开门，只要说出“暗语”门就自动打开。这种声纹锁辨别声音的主要依据是 。（填“响度”或“音调”或“音色”）。
【答案】音色
【解析】音色是指声音的特色品质，这种声纹锁辨别声音的音色，因为不同的人声音的特性不同，即音色不同。
3．与毛皮摩擦过的橡胶棒带负电，是因为在摩擦过程中，橡胶棒 （选填“失去电子”、“得到电子”、“失去质子”或“得到质子”）。
【答案】得到电子
【解析】摩擦起电不是创造了电荷，只是电荷从一个物体转移到另一个物体，电子带负电，与毛皮摩擦过的橡胶棒带负电，是因为在摩擦过程中，橡胶棒得到电子而带负电。
4．通电螺线管中的电流方向如图所示，由此可以判断出通电螺线管的左端是 极．（选填“N”或“S”）
【答案】N
【解析】用安培定则判断通电螺线管的磁极：用右手握螺线管，让四指弯向螺线管中电流的方向，则大拇指的指向的左端就是通电螺线管的N极。
5．小丹的爸爸比小丹重，他们一起从一楼爬上五楼，显然爸爸在相同时间内比小丹做的功多。这种情况物理学中用 表示做功的快慢。
【答案】功率
【解析】物理学中用功率表示做功的快慢，单位时间内做功的多少叫做功率，由
可知，爸爸的体重大，相同时间内爸爸做功多，所以爸爸做功快，功率大。
6．为了保护环境，北京市城区冬季取暖锅炉房不许烧煤，改烧油或气。已知某天然气的热值是8.4×107J/m3，完全燃烧5m3的这种天然气，放出热量 J。
【答案】4.2×108
【解析】由知道，5m3天然气完全燃烧放出的热量
Q放=Vq天然气=5m3×8.4×107J/m3=4.2×108J
7．如图所示，某工人用滑轮组提升重物，5s内物体匀速上升了1m，提升过程中拉力F的功率为160W，物体重720N，滑轮组的机械效率是 %（不计绳重和摩擦）。
【答案】90
【解析】拉力做的功
W总=Pt=160W×5s=800J
拉力做的有用功
W有=Gh=720N×1m=720J
滑轮组的机械效率
8．在某星球表面，物体所受重力与质量的比值约为3.8N/kg，表面气体稀薄。假设能在该星球表面用水做托里拆利实验，如图所示，实验测得玻璃管内外水柱高度差h=0.2m，水的密度为1.0×103kg/m3，则该星球表面的大气压约为 Pa。

【答案】760
【解析】根据液体压强公式得，该星球表面的大气压
p=ρ水g'h=1.0×103kg/m3×3.8N/kg×0.2m=760Pa
9．如图所示的电路中，电阻R1和R2串联接在A、B两端，电压表并联接在R1两端，已知R1=10Ω，R2=20Ω，电压表示数为2.5V，则A、B两端的电压U= V。
【答案】7.5
【解析】两电阻串联，电压表测R1两端的电压，电路中的电流
I===0.25A
电源的电压
U=I（R1+R2）=0.25A×（10Ω+20Ω）=7.5V
10．如图所示，请在图中面出两条入射光线通过凸透镜后的折射光线。
【答案】
【解析】平行于主光轴的光线经凸透镜折射后将过焦点；通过焦点的光线经凸透镜折射后将平行于主光轴；如图所示：
二、选择题（每题2分，共14分；每小题给出的四个选项中，只有一个选项是符合题意的）
11．2024年1月2日晚，社交媒体上突然疯传一张003航母“福建舰”“海试”的照片，在多艘拖船的拖带下，003航母驶出港池。当舰载机在甲板上着陆时，会继续向前滑行，需要借助阻拦索的拉力才能尽快停止，以下关于航母的分析错误的是（ ）
A．舰载机在航母甲板上着陆时，航母相对于舰载机是运动的
B．舰载机需要借助阻拦索的拉力才能尽快停止，说明力可以改变物体的运动状态
C．舰载机驾驶员系安全带是为了减小惯性
D．指挥舰载机起飞的勤务人员，始终站在安全线以外，是因为流速大的地方压强小
【答案】C
【解析】A．舰载机在航母甲板上着陆时，由于对于舰载机之间有位置变化，所以是运动的，故A正确，A不符合题意；
B．舰载机需要借助阻拦索的拉力才能尽快停止，说明力可以改变物体的运动状态，故B正确，B不符合题意；
C．驾驶员系安全带是为了防止惯性造成伤害，但不能减小惯性，故C错误，C符合题意；
D．指挥舰载机起飞的勤务人员，若站在安全线以内，当航母飞过时，人内侧的空气流速大、压强小，使得人内外侧存在压强差，该压强差将人压向舰载机，而发生意外，故D正确，D不符合题意。
故选C。
12．如图所示，关于静止在水平桌面上的水壶，下列说法正确的是（ ）

A．水壶受到的合力不为零
B．水壶受到桌面对它水平向右的摩擦力
C．水壶对桌面的压力和它的重力是一对平衡力
D．水壶对桌面的压力和桌面对它的支持力大小相等
【答案】D
【解析】A．水壶静止在水平桌面上，处于平衡状态，受到的合力为零，故A错误；
B．因为水壶在水平方向上没有运动的趋势，所以不受摩擦力的作用，故B错误；
C．水壶对桌面的压力和它的重力作用在两个物体上，且方向相同，二力不是一对平衡力，故C错误；
D．水壶对桌面的压力作用在桌面上，桌面对水壶的支持力作用在水壶上，二力大小相等，方向相反，是一对相互作用力，故D正确。
故选D。
13．图是过山车向下“俯冲”的情景，对过山车加速下降过程中的机械能，下列分析正确的是（ ）
A．动能增大，重力势能增大
B．动能减小，重力势能增大
C．动能减小，重力势能减小
D．动能增大，重力势能减小
【答案】D
【解析】过山车加速下降，质量不变，速度越来越大，所以动能越来越大。但是位置越来越低，所以重力势能越来越小，D正确，选D。
14．如图所示，导体棒AB、CD水平放置在蹄形磁体的磁场中，都垂直于所在位置的磁感线，两个蹄形磁体的N极和S极标识都没有了。拉动AB向左移动时，发现CD向右移动，下列判断正确的是（ ）
A．若拉动AB向右移动，则CD向右移动
B．若拉动AB向右移动，则CD向左移动
C．调换右边磁体上下磁极，拉动AB向左移动，则CD向右移动
D．调换右边磁体上下磁极，拉动AB向右移动，则CD向左移动
【答案】B
【解析】AB．图中，蹄形磁体的磁场方向不变，因为拉动AB向左移动时，发现CD向右移动，若拉动AB水平向右运动切割磁感线，此时产生的感应电流反向，导体棒运动方向相反，则CD向左移动，故A错误，B正确；
CD．如果蹄形磁体的磁场方向与原来的方向相反，导体棒切割磁感线产生的感应电流方向就与原来的感应电流的方向相反，若拉动AB向左移动，则CD向左移动，若拉动AB向右移动，则CD向右移动，故CD错误。
故选B。
15．如图所示，甲、乙、丙三辆小车同时、同地、向同方向运动，那么（ ）
A．甲车的速度为8m/s
B．12s时，甲、乙两车相距70m
C．甲、乙两车的速度之比为2:1
D．若乙、丙运动的路程之比为3:5，则乙和丙所用的时间之比为12:5
【答案】D
【解析】由图可知，甲、乙的图像为s-t图像，并且都是过原点的直线，则甲、乙都做匀速直线运动；丙的图像为v-t图像，随着时间的变化，其速度大小不变，则丙也做匀速直线运动。
A．由甲的s-t图像知，当t甲=2s时，s甲=8m，则甲车的速度
故A不符合题意；
B．由乙的s-t图像知，当t乙=4s时，s乙=4m，则乙车的速度
因甲、乙两车同时、同地向同方向运动，则12s时甲、乙两车相距
故B不符合题意；
C．甲、乙两车的速度之比为
故C不符合题意；
D．由丙的v-t图像可知v丙=4m/s，则
已知
则乙和丙所用的时间之比为
故D符合题意。
故选D。
16．如图所示，两灯均正常发光，过了一段时间，一盏灯熄灭，且只有一个电表示数变小，若电路中只有一处故障，且只发生在灯L1或L2上，则
A．L1断路B．L1短路
C．L2断路D．L2短路
【答案】A
【解析】A．L1断路，电流表A1示数变小，其他电表示数不变，故A符合题意；
B．L1短路，L2也熄灭，电流表A2和电压表示数都变小，故B不符合题意；
C．L2断路，电流表A1和A2示数都变小，故C不符合题意；
D．L2短路，L1也熄灭，故D不符合题意。
故选A。
17．如图所示的电路中，电源电压恒定，闭合开关S后，滑动变阻器的滑片P向左移动的过程中，下列说法正确的是（ ）。
A．电压表V读数与电流表A2读数的比值变小
B．电压表V读数与电流表A1读数的比值变大
C．电流表A2读数变小；电压表V读数变大
D．电流表A1读数与电流表A2读数的差变大
【答案】A
【解析】如图所示电路为并联电路，电流表A1测干路电流，电流表A2测R2电流，电压表测电源电压；滑动变阻器的滑片P向左移动的过程中，R2电阻变小，A2示数变大，A1示数变大，电压表V示数不变。
A．电压表V读数与电流表A2读数的比值为R2电阻，R2电阻变小，故A正确；
B．电压表V读数与电流表A1读数的比值变小，故B错误；
C．电流表A2读数变小；电压表V读数变大，故C错误；
D．电流表A1读数与电流表A2读数的差为R1电流，R1电阻、电压不变，电流也不变，故D错误。
故选A。
三、实验题（第18小题4分，第19小题4分，第20小题8分，共16分）
18．如图所示，是“探究平面镜成像的特点”的实验装置，玻璃板竖直放置在水平桌面上，A、B两支蜡烛完全相同：
（1）点燃蜡烛A，拿未点燃的蜡烛B放在玻璃板后面，移动蜡烛B，通过玻璃板发现蜡烛B能与蜡烛A的像完全重合。将蜡烛A放置在不同位置，移动蜡烛B也都能与蜡烛A的像完全重合。由此可作出判断：平面镜所成的像与物体 ；
（2）将一块木板紧贴在玻璃板背面，挡住玻璃板后面的光，人眼在玻璃板前 （选填“仍能”或“不能”）看见蜡烛A的像。
【答案】 大小相等 仍能
【解析】（1）[1]未点燃的蜡烛与点燃的蜡烛的像完全重合，可知蜡烛成的像和蜡烛大小相等。
（2）[2]平面镜成的像是光的反射形成的虚像，蜡烛发出的光线经玻璃板反射，被人眼接收，才能看到像，所以用木板紧贴玻璃板背面，挡住玻璃板后的光，人眼在玻璃板前仍能看见蜡烛A的像。
19．为了测量某种液体的密度，“艾学习”同学设计了如下实验步骤：
A．用测力计测出小金属块在空气中的重力为G；
B．将适量的待测液体倒入量筒中，读数为V1；
C．将测力计下面所挂小金属块完全浸没在量筒里的液体中，静止时测力计读数为F1；
D．记下金属块浸没在液体中时，量筒内液面处读数为V2；
E．快速提起液体中的小金属块，读出此时测力计示数为F2和量筒液面处读数为V3。
问题：（1）为减少误差，合理的实验顺序编号为 ；
（2）用实验步骤中的测量值符号（和g）表示该液体的密度ρ＝ 。
【答案】 ABCD
【解析】（1）[1]根据阿基米德原理的公式F浮＝ρ液gV排可知，利用称重法可以求出金属块的重力和浮力，根据量筒的两次示数之差可以求出金属块的体积，阿基米德原理公式可以求出金属块的密度，故正确的步骤为：ABCD；步骤E在本次测量中没有任何作用，是多余的步骤。
（2）[2]金属块的重力为G；则小金属块完全浸没在量筒里的液体中受到的浮力为
F浮＝G-F1
金属块的体积即金属块排开的液体的体积为
V＝V排＝V2-V1
根据阿基米德原理的公式F浮＝ρ液gV排可知液体的密度为
20．小明利用如图所示的电路探究“电流跟电阻的关系”；已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。
甲 乙
（1）实验过程中，小明用5Ω的电阻做完实验后，接下来的操作是： ， 然后将10Ω的电阻接入电路，闭合开关，移动滑片位置，读出电流表的示数；
（2）实验最后得到如图乙所示的电流，随电阻R变化的图像，由图像可以得出结论： ；
（3）为完成整个实验，应该选取最大阻值不小于 Ω的滑动变阻器；
（4）这个实验中滑动变阻器的作用是 。
【答案】 断开开关，取下5电阻 电压一定，电流与电阻成反比 35 保持电阻两端电压一定
【解析】（1）[1]实验过程中，小明用5Ω的电阻做完实验后，接下来断开开关，取下5Ω电阻，然后将10Ω的电阻接入电路，闭合开关，移动滑片位置，读出电流表的示数。
（2）[2]从乙图像中得到电压一定时，电流和电阻成反比。
（3[3]）根据串联分压的知识，当电阻R=25Ω时，滑动变阻器的阻值最大，由图像知，此时电路中的电流为0.1A。
（4）[4]这个实验中滑动变阻器的作用是保持电阻两端电压一定。
四、计算与推导题（第21小题6分，第22小题6分，第23小题8分，共20分；解答要有必要的公式和解答过程，只有最后答案的不能得分）
21．质量为70kg的骑车者，骑着质量为5kg自行车沿着平直的水平路面，以5m/s的速度匀速行驶1000m，骑行过程中受到的阻力为人和车总重力的0.02倍。（g =10N/kg）
（1）骑行过程中人和车受到的阻力是多少？
（2）骑车者做功的功率是多少？
【答案】（1）15N；（2）75W
【解析】解：（1）自行车与人的总重力
人和车受到的阻力
（2）由骑车者做匀速直线运动，处于平衡状态，受力平衡，由二力平衡的条件可知骑车者的动力为
则骑车者做功的功率
答：（1）骑行过程中人和车受到的阻力是15N；
（2）骑车者做功的功率是75W。
22．如图甲所示，水平桌面上放置一圆筒，筒内装有适量的水。弹簧测力计下悬挂一圆柱体，从液面逐渐浸入直到浸没，弹簧测力计示数F与圆柱体下表面浸入液体深度h的关系如图乙所示。已知ρ水=1.0×10kg/m，g取10N/kg。
（1）圆柱体浸没在水中时受到的浮力是多少N？
（2）圆柱体的密度为多少kg/m？
（3）圆柱体刚好浸没时，下底面所受水的压力为多少N？
【答案】（1）8N；（2）；（3）8N
【解析】解：（1）由图像知，当h=0时，此时测力计的示数等于圆柱体的重力，所以G=10N；圆柱体完全浸没在水中时，弹簧测力计的示数F拉=2N；则圆柱体浸没在水中时受到的浮力
F浮=G-F拉=10N-2N=8N
（2）圆柱体的体积
圆柱体的密度
（3）由浮力产生的原因可得
F浮=F下表面-F上表面
当圆柱体刚好全部浸没时F上表面=0N，所以，此时圆柱体下表面受到水的压力
F下表面=F浮=8N
答：（1）圆柱体浸没在水中时受到的浮力是8N；
（2）圆柱体的密度为；
（3）圆柱体刚好浸没时，下底面所受水的压力为8N。
23．如图甲所示，已知小灯泡L上标有“6V 3W”字样，R0=20Ω，滑动变阻器R的最大阻值为100Ω，请画出该题的各个等效电路图。求：
（1）小灯泡的电阻（假设灯丝电阻不随温度变化）；
（2）只闭合S1，移动滑动变阻器滑片P，变阻器两端电压与其连入电路的电阻关系如图乙所示；当滑片置于某点a时，电压表示数Ua=8V，求此时电流表示数及电源电压；
（3）已知电压表量程为0~15V，在电压表示数不超过量程，灯泡两端电压不超过额定值的情况下，只闭合S2时，求滑动变阻器连入电路的阻值范围。
【答案】（1）12Ω；（2）18V；（3）24~60Ω
【解析】(1)由知道，小灯泡的电阻是
．
(2)只闭合S1时，等效电路如图：
电流表示数是
；
电路的总电阻是
，
由知道，电源电压是
；
(3)只闭合S2时，等效电路如图
由知道
由知道
滑动变阻器连入电路的最小阻值是
为保护电压表的量程，则电压表的最大示数为15V
由知道，滑动变阻器连入电路的最大阻值是
滑动变阻器连入电路的阻值范围为。
答：(1) 小灯泡的电阻12Ω；
(2) 电流表示数是0.5A及电源电压18V；
(3) 滑动变阻器连入电路的阻值范围为24~60Ω。
