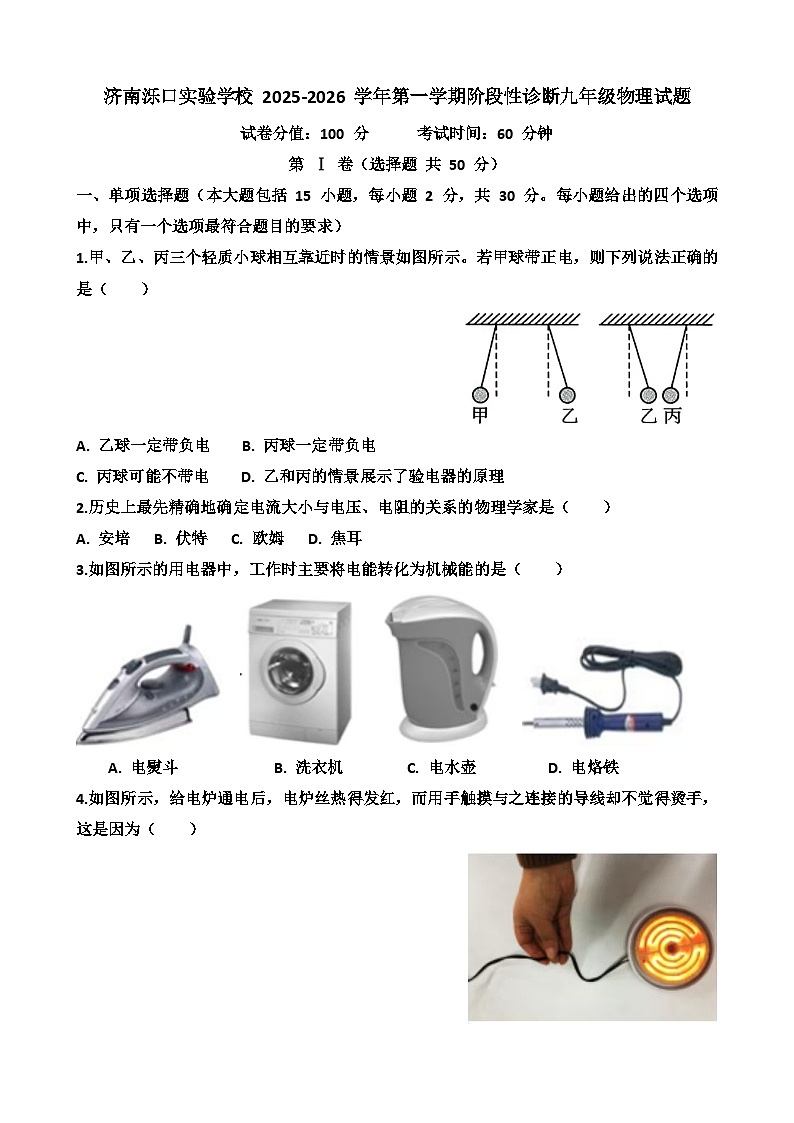

2025~2026学年济南天桥区泺口实验学校九年级上学期12月份物理考试试卷以及答案

这是一份2025~2026学年济南天桥区泺口实验学校九年级上学期12月份物理考试试卷以及答案，共9页。试卷主要包含了单项选择题，多项选择题，非选择题等内容，欢迎下载使用。
第 Ⅰ 卷（选择题 共 50 分）
一、单项选择题（本大题包括 15 小题，每小题 2 分，共 30 分。每小题给出的四个选项中，只有一个选项最符合题目的要求）
1.甲、乙、丙三个轻质小球相互靠近时的情景如图所示。若甲球带正电，则下列说法正确的是（ ）
A. 乙球一定带负电 B. 丙球一定带负电
C. 丙球可能不带电 D. 乙和丙的情景展示了验电器的原理
2.历史上最先精确地确定电流大小与电压、电阻的关系的物理学家是（ ）
A. 安培 B. 伏特 C. 欧姆 D. 焦耳
3.如图所示的用电器中，工作时主要将电能转化为机械能的是（ ）

A. 电熨斗 B. 洗衣机 C. 电水壶 D. 电烙铁
4.如图所示，给电炉通电后，电炉丝热得发红，而用手触摸与之连接的导线却不觉得烫手，这是因为（ ）

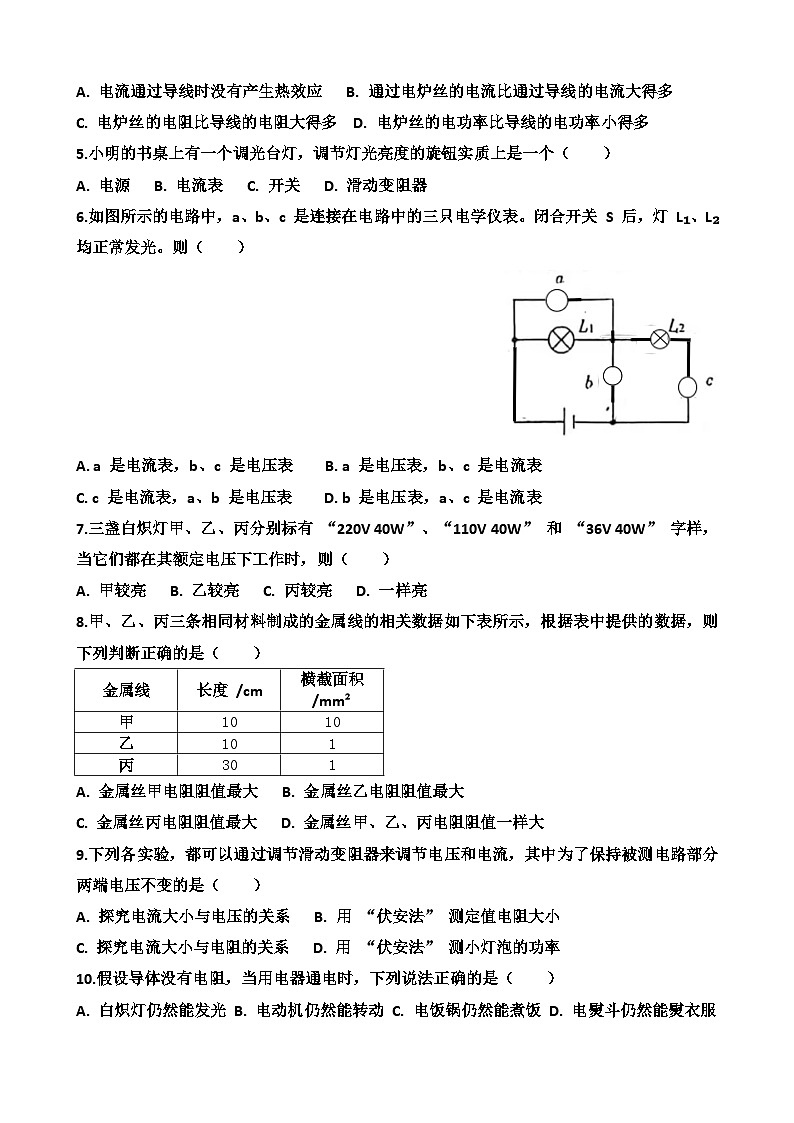

A. 电流通过导线时没有产生热效应 B. 通过电炉丝的电流比通过导线的电流大得多
C. 电炉丝的电阻比导线的电阻大得多 D. 电炉丝的电功率比导线的电功率小得多
5.小明的书桌上有一个调光台灯，调节灯光亮度的旋钮实质上是一个（ ）
A. 电源 B. 电流表 C. 开关 D. 滑动变阻器
6.如图所示的电路中，a、b、c 是连接在电路中的三只电学仪表。闭合开关 S 后，灯 L₁、L₂均正常发光。则（ ）
A. a 是电流表，b、c 是电压表 B. a 是电压表，b、c 是电流表
C. c 是电流表，a、b 是电压表 D. b 是电压表，a、c 是电流表
7.三盏白炽灯甲、乙、丙分别标有 “220V 40W”、“110V 40W” 和 “36V 40W” 字样，当它们都在其额定电压下工作时，则（ ）
A. 甲较亮 B. 乙较亮 C. 丙较亮 D. 一样亮
8.甲、乙、丙三条相同材料制成的金属线的相关数据如下表所示，根据表中提供的数据，则下列判断正确的是（ ）
A. 金属丝甲电阻阻值最大 B. 金属丝乙电阻阻值最大
C. 金属丝丙电阻阻值最大 D. 金属丝甲、乙、丙电阻阻值一样大
9.下列各实验，都可以通过调节滑动变阻器来调节电压和电流，其中为了保持被测电路部分两端电压不变的是（ ）
A. 探究电流大小与电压的关系 B. 用 “伏安法” 测定值电阻大小
C. 探究电流大小与电阻的关系 D. 用 “伏安法” 测小灯泡的功率
10.假设导体没有电阻，当用电器通电时，下列说法正确的是（ ）
A. 白炽灯仍然能发光 B. 电动机仍然能转动 C. 电饭锅仍然能煮饭 D. 电熨斗仍然能熨衣服

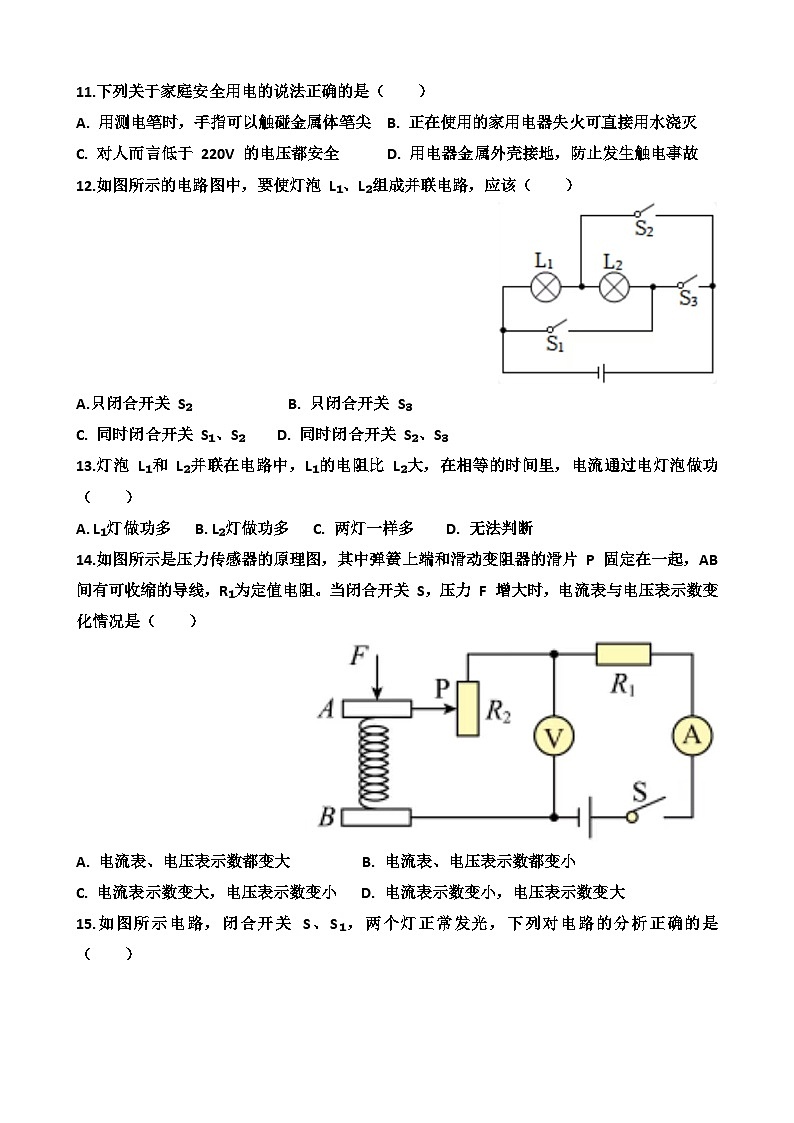

11.下列关于家庭安全用电的说法正确的是（ ）
A. 用测电笔时，手指可以触碰金属体笔尖 B. 正在使用的家用电器失火可直接用水浇灭
C. 对人而言低于 220V 的电压都安全 D. 用电器金属外壳接地，防止发生触电事故
12.如图所示的电路图中，要使灯泡 L₁、L₂组成并联电路，应该（ ）
A.只闭合开关 S₂ B. 只闭合开关 S₃
C. 同时闭合开关 S₁、S₂ D. 同时闭合开关 S₂、S₃
13.灯泡 L₁和 L₂并联在电路中，L₁的电阻比 L₂大，在相等的时间里，电流通过电灯泡做功（ ）
A. L₁灯做功多 B. L₂灯做功多 C. 两灯一样多 D. 无法判断
14.如图所示是压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片 P 固定在一起，AB 间有可收缩的导线，R₁为定值电阻。当闭合开关 S，压力 F 增大时，电流表与电压表示数变化情况是（ ）
A. 电流表、电压表示数都变大 B. 电流表、电压表示数都变小
C. 电流表示数变大，电压表示数变小 D. 电流表示数变小，电压表示数变大
15.如图所示电路，闭合开关 S、S₁，两个灯正常发光，下列对电路的分析正确的是（ ）
A. L₁与 L₂串联 B. 当开关 S₁断开时，甲电流表的示数变小
C. 当开关 S₁断开时，甲电流表的示数不变 D. 当开关 S₁断开时，乙电流表的示数变大
二、多项选择题（本大题包括 5 小题，每小题 4 分，共 20 分。每小题给出的四个选项中，至少有两个选项符合题目的要求；全部选对得 4 分，选不全的得 3 分，只选一个且选对的得 2 分，有错选不得分。）
16.有关电学知识，下列说法正确的是（ ）
A. 对人体的安全电压不高于 36V B. 电风扇的功率约 700W
C. 电饭锅的功率约为 800W D. 家用冰箱电流约为 1.1A
17.为了保护环境，我们日常生活中倡导低碳、节能的生活方式，下列做法符合这一要求的是（ ）
A. 每天离开房间时做到人走灯灭 B. 手机充电器用完仍留在插座上
C. 用洗衣机洗夏季衣服用快洗键 D. 电视长时间不用要及时关掉电源
18.小科做作业时，电灯突然变暗，其原因可能是（ ）
A. 电灯的实际电压变小 B. 电灯的额定电压变小
C. 电灯的实际功率变小 D. 电灯的额定功率变小
19.如图所示，将开关 S 闭合，灯 L₁比灯 L₂亮。下列说法正确的是（ ）
A.灯 L₁的电阻比灯 L₂的电阻大
B. 电路中 A、B 两点间的电压大于 B、C 两点间的电压
C. 灯 L₁的实际电功率比灯 L₂的实际电功率大
D. 通过 A 点的电流大于通过 B 点的电流
20.如图所示电路，电源电压不变，闭合开关后，当滑动变阻器滑片向左滑动时，以下说法正确的是（ ）
A. 滑动变阻器的阻值调小 B. 电路的总电阻变小，总功率变大
C. 电压表读数变大，电流表读数变小 D. 电压表读数变小，电流表读数变大
第 Ⅱ 卷（非选择题 共 50 分）
21.（2 分）近几年，随着电动汽车的普及，为电动汽车提供电能的充电桩数量在全国迅猛增加。充电桩为电动汽车的电池充电时， （选填 “充电桩” 或 “电池”）是用电器。充电桩有较好的防水保护功能，是为了防止线路过于潮湿出现 （选填 “短路” 或 “开路”）现象。
22.（2 分）小红家里有一个带多个插座的接线板。接线板上多个插座之间的连接方式是______（选填 “串联” 或 “并联”）；小红把接线板的插头插入家庭电路中的插座时，闭合接线板上的开关，出现 “跳闸” 现象，其原因可能是接线板中的电路发生了______（选填 “开路” 或 “短路”）。
23.（2 分）家庭电路电压在用电高峰时段有时会降低到 198V，在此电压下，一盏 “220V，100W” 的灯泡工作时的实际功率将______100W（选填 “大于”、“小于” 或 “等于”），灯泡的亮度比正常发光时______一些。
24.（2 分）如图所示，将一张锡纸剪成中间窄、两边宽的形状，ab、bc 段长度相等。再将锡纸两端分别与干电池的正负极连接。一会儿，发现 ab 段燃烧起来，这是因为 ab 段是中间较窄的细条，该段电阻较______（选填 “大” 或 “小”），发热较快，这一实验的原理是电流的______效应。
25.（3 分）小明家在装修时，其中一个房间内需要安装电灯和电风扇各一个，另在墙上预留一个三孔插座，请设计并在虚线框内画出该房间的电路图。
26.（3 分）如图所示的感应式垃圾桶，闭合启动开关后才能正常使用，指示灯发光。扔垃圾靠近垃圾桶时，感应开关自动闭合，动力装置启动，桶盖缓缓打开；手离开垃圾桶 5s 后，感应开关自动断开，桶盖关闭。请在虚线框内画出符合要求的电路图（动力装置的电路符号用电动机符号表示）。
27.（9 分）如图所示电路中，灯泡 L 上标有 “3V 0.6W” 字样，R 为定值电阻。闭合开关 S 后，灯泡 L 恰好正常发光，电压表的示数为 2V。通过计算回答：
①通过灯泡 L 的电流是多少？
②定值电阻 R 的阻值是多少？
③整个电路在 5min 内消耗的电能是多少？
28.（10 分）如图甲是小明家的 “即热式” 电热水龙头，图乙是它的工作原理图，电阻 R₁、R₂为电热丝。当旋转手柄带动开关连接 BC 两个触点接通对应电路时，功率为 1100W，水龙头出来的是温水；当旋转手柄带动开关连接 AB 两个触点接通对应电路时，功率为 2200W，水龙头出来的是热水。通过计算回答：
(1) 水龙头出温水时，通过 R₁的电流是多少？
(2) 水龙头出热水时，电路工作 5s 消耗的电能是多少？
(3) R₂的电阻是多少？
29.（8 分）小刚利用一个 5Ω 的定值电阻做实验，探究通过导体的电流与导体两端电压的关系（滑动变阻器标有 “10Ω，1A”）。
（1）在连接电路的过程中，开关应该处于______状态。连接完电路，闭合开关前，应将滑动变阻器的滑片滑至最______（选填 “左” 或 “右”）端。

（2）小刚组通过改变定值电阻两端的电压，进行了四次测量，部分记录见下表。
①当电流表示数为 0.52A 时，电压表示数如图乙所示，则此时定值电阻两端的电压是______V。
②分析表中的数据得到的结论是：______。
(3)小刚还想用这个电路研究电流跟电阻的关系，并与上表中的第 1 次实验数据作比较，于是他把 5Ω 的电阻换成 10Ω，闭合开关后，小刚的下一步操作是______，记录数据。
(4)接着他又用 20Ω 的电阻替换 10Ω 的电阻接入电路中重复 (3) 所述操作，实验时发现无法将定值电阻两端的电压调到所需要的电压。经检查，电路连接无误，且元件完好，若想继续完成实验，请你提出一种改进方法 （写出一种）。
30.（9 分）在做 “测定小灯泡功率” 的实验时，小明所在小组选取了一个标有 “2.5V” 的小灯泡和必要的实验器材。
（1）如图甲所示是小明连接的实物图，请你用笔画线代替导线帮他们完成电路的连接。要求滑动变阻器滑片 P 向 B 端滑动时，电流表的示数增大。
（2）小明正确连好电路后，闭合开关，发现小灯泡不亮，电流表无示数，电压表有示数。出现该故障的原因可能是______（填字母序号）。
A. 开关接触不良 B. 滑动变阻器短路 C. 小灯泡灯座短路 D. 小灯泡灯丝烧断
（3）排除故障后，小明调节滑片 P 使电压表的示数为 2.0V，此时电流表的示数如图乙所示，则该灯泡此时的功率为______W。若要测量小灯泡的额定功率，则滑片 P 应向______端移动（选填 “A” 或 “B”）。
（4）小明组的同学需要测量标有 “3.8V” 字样小灯泡的额定功率，则必须对图甲的实验电路进行的改动是______、 。
（5）另一实验小组中的小强同学连好电路闭合开关，发现在调节滑动变阻器滑片让灯泡变亮时，电压表示数减小；灯泡变暗时，电压表示数增大。请你根据出现的现象找出小强电路连接的错误： 。
答案
1.C 2.C 3.B 4.C 5.D 6.B 7.D 8.C 9.C 10.B 11.D 12.C
13.B 14.D 15.B
二、多项选择题
16.ACD 17.ACD 18.AC 19.ABC 20.ABD
三、非选择题
21.电池；短路
22.并联；短路
23.小于；暗
24.大；热
25.略
26.
27.（1）0.2A （2）10Ω （3）300J
28.（1）5A （2）11000J （3）44Ω
29.（1）断开；右 （2）① 2.6 ② 导体电阻一定时，通过导体的电流与导体两端的电压成正比 （3）向右移动滑动变阻器滑片，使定值电阻两端电压回到原来的数值 （4）换用最大阻值更大的滑动变阻器（或降低电源电压）
30.（1） （2）D（3）0.5；B （4）换用量程更大的电压表；电源串联一节干电池（或提高电源电压） （5）电压表并联在了滑动变阻器两端金属线
长度 /cm
横截面积 /mm²
甲
10
10
乙
10
1
丙
30
1
实验次数
1
2
3
4
电压 U/V
1.5
2.0
3.0
电流 I/A
0.3
0.4
0.52
0.6
