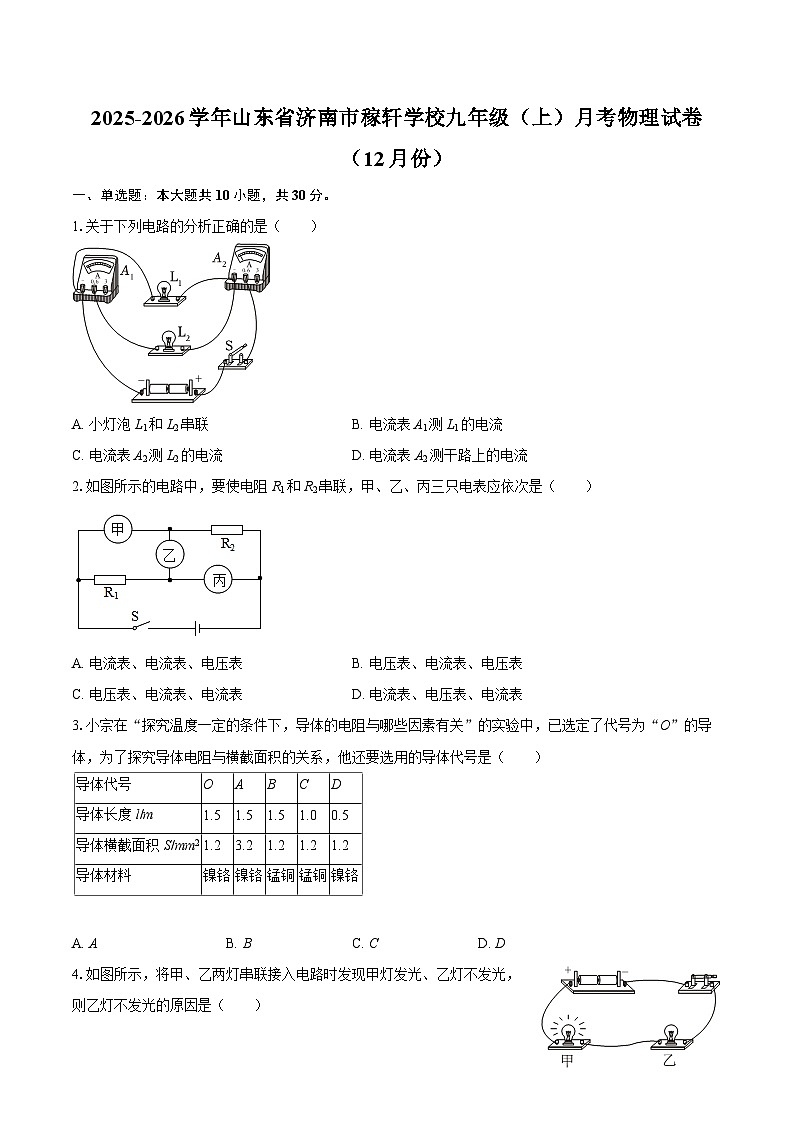

1.关于下列电路的分析正确的是（ ）
A. 小灯泡L1和L2串联B. 电流表A1测L1的电流
C. 电流表A2测L2的电流D. 电流表A2测干路上的电流
2.如图所示的电路中，要使电阻R1和R2串联，甲、乙、丙三只电表应依次是（ ）
A. 电流表、电流表、电压表B. 电压表、电流表、电压表
C. 电压表、电流表、电流表D. 电流表、电压表、电流表
3.小宗在“探究温度一定的条件下，导体的电阻与哪些因素有关”的实验中，已选定了代号为“O”的导体，为了探究导体电阻与横截面积的关系，他还要选用的导体代号是（ ）
A. AB. BC. CD. D
4.如图所示，将甲、乙两灯串联接入电路时发现甲灯发光、乙灯不发光，则乙灯不发光的原因是（ ）

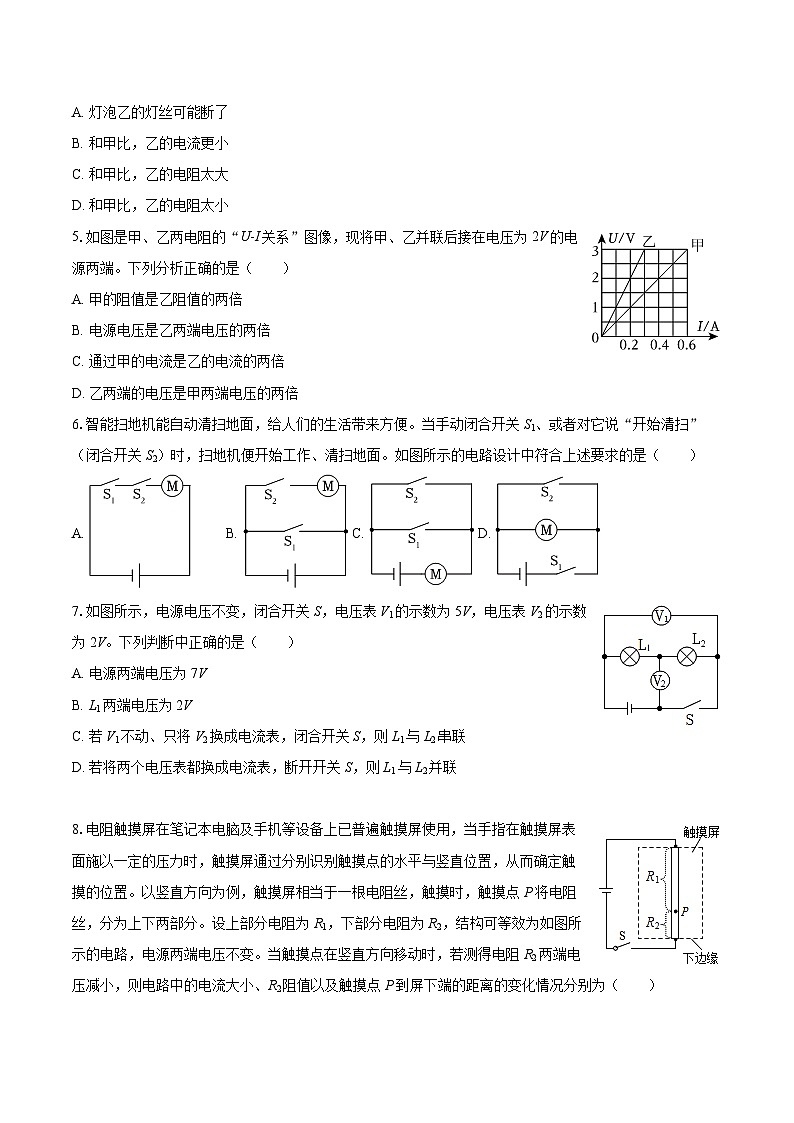

A. 灯泡乙的灯丝可能断了
B. 和甲比，乙的电流更小
C. 和甲比，乙的电阻太大
D. 和甲比，乙的电阻太小
5.如图是甲、乙两电阻的“U-I关系”图像，现将甲、乙并联后接在电压为2V的电源两端。下列分析正确的是（ ）
A. 甲的阻值是乙阻值的两倍
B. 电源电压是乙两端电压的两倍
C. 通过甲的电流是乙的电流的两倍
D. 乙两端的电压是甲两端电压的两倍
6.智能扫地机能自动清扫地面，给人们的生活带来方便。当手动闭合开关S1、或者对它说“开始清扫”（闭合开关S2）时，扫地机便开始工作、清扫地面。如图所示的电路设计中符合上述要求的是（ ）
A. B. C. D.
7.如图所示，电源电压不变，闭合开关S，电压表V1的示数为5V，电压表V2的示数为2V。下列判断中正确的是（ ）
A. 电源两端电压为7V
B. L1两端电压为2V
C. 若V1不动、只将V2换成电流表，闭合开关S，则L1与L2串联
D. 若将两个电压表都换成电流表，断开开关S，则L1与L2并联
8.电阻触摸屏在笔记本电脑及手机等设备上已普遍触摸屏使用，当手指在触摸屏表面施以一定的压力时，触摸屏通过分别识别触摸点的水平与竖直位置，从而确定触摸的位置。以竖直方向为例，触摸屏相当于一根电阻丝，触摸时，触摸点P将电阻丝，分为上下两部分。设上部分电阻为R1，下部分电阻为R2，结构可等效为如图所示的电路，电源两端电压不变。当触摸点在竖直方向移动时，若测得电阻R2两端电压减小，则电路中的电流大小、R2阻值以及触摸点P到屏下端的距离的变化情况分别为（ ）

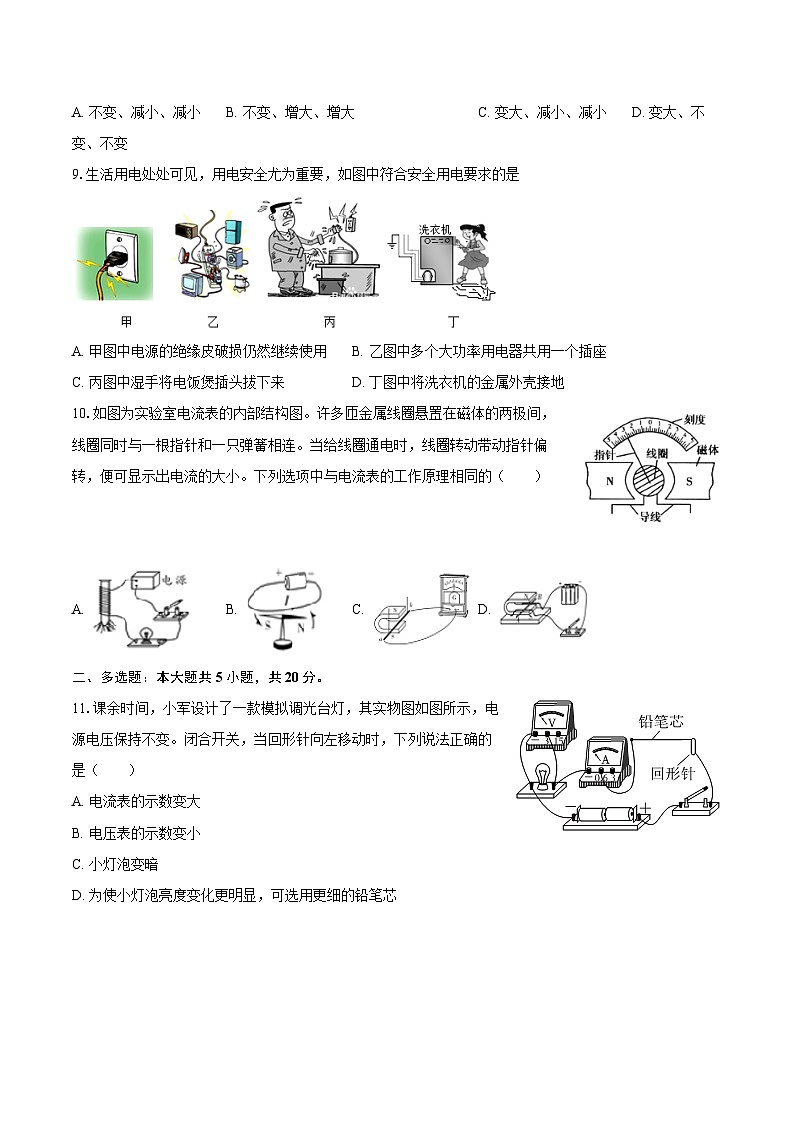

A. 不变、减小、减小B. 不变、增大、增大C. 变大、减小、减小D. 变大、不变、不变
9.生活用电处处可见，用电安全尤为重要，如图中符合安全用电要求的是
A. 甲图中电源的绝缘皮破损仍然继续使用B. 乙图中多个大功率用电器共用一个插座
C. 丙图中湿手将电饭煲插头拔下来D. 丁图中将洗衣机的金属外壳接地
10.如图为实验室电流表的内部结构图。许多匝金属线圈悬置在磁体的两极间，线圈同时与一根指针和一只弹簧相连。当给线圈通电时，线圈转动带动指针偏转，便可显示出电流的大小。下列选项中与电流表的工作原理相同的（ ）
A. B. C. D.
二、多选题：本大题共5小题，共20分。
11.课余时间，小军设计了一款模拟调光台灯，其实物图如图所示，电源电压保持不变。闭合开关，当回形针向左移动时，下列说法正确的是（ ）
A. 电流表的示数变大
B. 电压表的示数变小
C. 小灯泡变暗
D. 为使小灯泡亮度变化更明显，可选用更细的铅笔芯
12.如图所示是人们经常使用的电动自行车，它轻便、节能、环保。关于它的下列说法正确的是（ ）
A. 图1将车钥匙插入锁孔旋转，车子就通电了，车钥匙实质相当于开关
B. 图2是它的充电插口，连接着车内电池，不能拿钥匙、硬币等去触碰
C. 图3是电动车的局部电路图，该电动车蓄电池的电压对人体是安全的
D. 图4中拧动把手，电动车的速度变快，此时其内部电动机的功率变大
13.图甲是非接触式红外线测温枪。图乙是它的工作原理图，其中R0是定值电阻，R是红外线热敏电阻，R的阻值随温度变化的关系图像如图丙所示。闭合开关S后，下列对该电路的分析正确的是（ ）
A. 随着温度的升高，R的阻值变小
B. 随着温度的升高，电流表的示数逐渐减小
C. 测量体温时，电压表示数越大，说明人的体温越高
D. 随着温度的降低，电路消耗的总功率增大
14.法国科学家和德国科学家由于发现了巨磁电阻（GMR）效应而荣获诺贝尔物理学奖，其阻值随磁场的逐渐变强而减小。右侧电路中的“GMR”就是一个巨磁电阻元件，闭合开关S1、S2，下列说法中正确的是（ ）
A. 电磁铁左端为S极B. 电磁铁外部的磁感线从左端出发回到右端
C. 将滑片P向b端滑动，电磁铁磁性变强D. 将滑片P向a端滑动，指示灯将会变亮
15.关于图中实验所演示的电磁现象，下列说法中正确的是（ ）
A. 图甲可用来演示磁场对通电导线的作用，根据该原理制成了电动机
B. 图乙可用来演示电磁感应现象，根据该现象制成了发电机
C. 图丙可用来演示电流的磁效应，根据该现象制成了电磁铁
D. 图丁所演示的是电磁铁的磁性强弱与电流大小的关系
三、填空题：本大题共6小题，共13分。
16.“蜜蜂不食人间仓，玉露为酒花为粮。作蜜不忙采花忙，蜜成犹带百花香”，赞美了勤劳、无私的蜜蜂。假设蜜蜂飞行时身体与空气摩擦失去电子，则蜜蜂身上会带上 电荷（选填“正”或“负”），当蜜蜂再靠近花朵时，因为 ，花粉可以更好地附着在蜜蜂身上。
17.如图所示，把铜片、铁片插入一个柠檬中制成一个水果电池，用电压表测量它的电压，则该水果电池的电压为 V；根据电压表的连接及指针偏转情况可知， 片（选填“铜”或“铁”）是此水果电池的正极。
18.图中是生活中有关用电安全的情景，人接触家用电器金属外壳会触电，所以用电器的金属外壳要 ；如图所示的甲、乙两种使用测电笔的方法中，正确的是 。
19.充电宝是旅行常备物品之一。给充电宝充电时，它相当于______（选填“电源”或“用电器”）。充电宝内部主要部件是锂电池，小明在机场看到安全检查须知上对锂电池携带事项的要求，如图所示。W•h是物理量______（选填“电功”或“电功率”）的单位。
20.超市有甲、乙两种容积相同的电热水壶，额定电压均为220V，额定功率分别为800W和1500W。若想烧水更快，应选购 （选填“甲”或“乙”）电热水壶；若要为该电热水壶选配一款插排，现有①“220V，10A”和②“220V，5A”两种规格，应选购插排 （选填“①”或“②”）。
21.“小磁针在通电螺线管周围会受磁力的作用，说明电流周围存在磁场”，由此小明猜想在地球周围可能也存在某种“重力场”。
（1）小明猜想的依据是：______。
（2）已知同一物体在月球上所受重力的大小大约是在地球上的六分之一，据此推测月球上的“重力场”比地球上的更______（选填“强”或“弱”）；
（3）联系对于“通电螺线管磁场分布”的探究过程，你推测重力场的分布情况最可能是下图中的______。
四、作图题：本大题共2小题，共2分。
22.用笔画线代替导线，将灯泡及其控制开关正确接入家庭电路。
23.用笔画线代替导线，将三孔插座正确接入家庭电路。
五、实验探究题：本大题共3小题，共17分。
24.小军为完成“伏安法”测电阻的实验，选定了如图甲所示的实验器材，并将其中的部分器材进行了连接。
（1）请你用笔画线代替导线，把图甲中的器材连接成完整的电路。
（2）小军连接好电路，检查无误后，闭合开关，调节滑动变阻器依次进行了第1至4次测量，所得测量数据记录如表所示。
接下来进行第5次测量时：
①他需要将滑动变阻器的滑片缓缓向______（选填“A”或“B”）端移动，直到电压表的示数恰为2.5V；
②此时，电流表的示数如图乙所示，则示数为______。
（3）小军顺利完成了五次测量后，注意到用五次测量数据算出的电阻值并不相同，他认为这是由于读数误差造成的。小民则认为，虽然读数会有误差，但小军的实验结果并不能单纯用误差来解释。因为由读数误差造成的结果会有的偏大有的偏小，而小军测得的电阻值______。
25.小华小组利用图1的装置深入探究“通电螺线管外部磁场的特点”。
（1）闭合开关，观察玻璃板上铁屑及小磁针静止时的状态，可知：通电螺线管的外部磁场与______的磁场相似。
（2）为探究通电螺线管外部磁场方向与电流方向的关系，他应该：______。然后观察______，分析现象得出结论。
（3）小丽利用如图2所示装置探究通电螺线管磁场强弱与线圈匝数的关系。她先将开关S拨到a,观察指针偏转的大小；再将开关S换到b,调节变阻器的滑片，使______，可观察到指针偏转角度变大，说明：在电流一定时，线圈匝数越多，通电螺线管的磁场越______。
（4）图2中螺线管的左端是______极，指针下方的“配重块”应选用______（选填“铜”、“铁”、“铝”）质材料。
26.小周利用如图所示的实验装置探究导体在磁场中运动时产生感应电流的条件，他将实验中观察到的现象记录在表中。
（1）分析得出：闭合电路中的部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流，这种现象叫做______；
（2）比较实验2和3（或6和7）可知：在磁场方向一定时，感应电流的方向与导体AB的运动方向______（选填“有关”或“无关”）；
（3）比较实验3和______（填实验序号）可知：在导体切割磁感线运动方向不变时，感应电流方向与磁场方向有关；
（4）针对这个实验，小周进行了进一步的探究，他提出了“感应电流的大小可能与导体切割磁感线的运动速度大小有关”的猜想，于是他设计了如下的实验方案：
①保持磁场强弱不变，让导体AB以______（选填“相同”或“不同”）的速度沿相同方向做切割磁感线运动，观察电流表指针偏转幅度大小；
②如果电流表指针偏转幅度不同，说明感应电流的大小与导体切割磁感线运动速度大小______（填“有关”或“无关”）。
六、计算题：本大题共2小题，共18分。
27.如图1所示的空气炸锅是利用其内部加热电阻来加热空气，风扇再将加热后的热空气吹到锅内，借助食物本身的油脂进行煎炸。其主要技术参数如表所示，内部电路简化为如图2所示。已知加热电阻R的阻值为44Ω且保持不变，现在将其接入家庭电路、正常工作。
通过计算回答：
（1）此时，空气炸锅的总电流？
（2）此时，通过加热电阻R的电流？
（3）工作10min,空气炸锅将消耗多少kW•h电能？
（4）这10min内，加热电阻R所产生的热量？
28.图甲是一款数字测力计，其简化电路如图乙所示。电源电压恒为3V，R2是长为10cm、阻值为10Ω、粗细均匀的电阻丝。拉力为0N时，滑片恰好在A端，电流表示数为0.1A。金属弹簧伸长量与挂钩所受拉力大小的关系如表所示（不计弹簧的电阻及摩擦）。
通过计算回答：
（1）拉力为0N时，电路的总功率是多少？
（2）R1的阻值是多少？
（3）若15N的拉力持续拉动挂钩10秒钟，该数字测力计将消耗多少电能？
1.【答案】D
2.【答案】B
3.【答案】A
4.【答案】D
5.【答案】C
6.【答案】C
7.【答案】D
8.【答案】A
9.【答案】D
10.【答案】D
11.【答案】AD
12.【答案】ABD
13.【答案】AC
14.【答案】BD
15.【答案】ABC
16.【答案】正
带电体可以吸引轻小物体

17.【答案】0.6
铜

18.【答案】接地线
乙

19.【答案】用电器 电功
20.【答案】乙
①

21.【答案】地球对周围物体有吸引力的作用，且这种作用不需要接触； 弱； A
22.【答案】
23.【答案】
24.【答案】（1）如图 A;0.3 随电压的升高而增大
25.【答案】条形磁铁 对调电源的正负极;小磁针静止时N极指向 电流表的示数不变与接S接a时相同;强 S;铁
26.【答案】电磁感应现象 有关 7 不同 有关
27.【答案】（1）此时，空气炸锅的总电流为6A （2）此时，通过加热电阻R的电流为5A （3）工作10min，空气炸锅将消耗电能0.22kW•h （4）这10min内，加热电阻R所产生的热量为6.6×105J
28.【答案】（1）拉力为0N时，电路的总功率是0.3W （2）R1的阻值是20Ω （3）若15N的拉力持续拉动挂钩10秒钟，该数字测力计将消耗4.5J电能 导体代号
O
A
B
C
D
导体长度l/m
1.5
1.5
1.5
1.0
0.5
导体横截面积S/mm2
1.2
3.2
1.2
1.2
1.2
导体材料
镍铬
镍铬
锰铜
锰铜
镍铬
实验序号
电压U/V
电流I/A
电阻R/Ω
1
1.0
0.14
7.1
2
1.4
0.19
7.4
3
1.7
0.22
7.7
4
2.0
0.25
8.0
5
2.5
实验序号
开关
磁场方向
导体AB的运动方向
电流表指针的偏转方向
1
断开
上N下S
向右运动
不偏转
2
闭合
上N下S
向右运动
向左偏转
3
闭合
上N下S
向左运动
向右偏转
4
闭合
上N下S
向上运动
不偏转
5
闭合
上S下N
向下运动
不偏转
6
闭合
上S下N
向右运动
向右偏转
7
闭合
上S下N
向左运动
向左偏转
产品参数
产品净重
3.95kg
炸桶容量
5.0L
额定电压
220V
额定功率
1320W
拉力F/N
0
1.5
3
4.5
6
7.5
9
10.5
12
13.5
15
伸长量ΔL/cm
0
1
2
3
4
5
6
7
8
9
10
