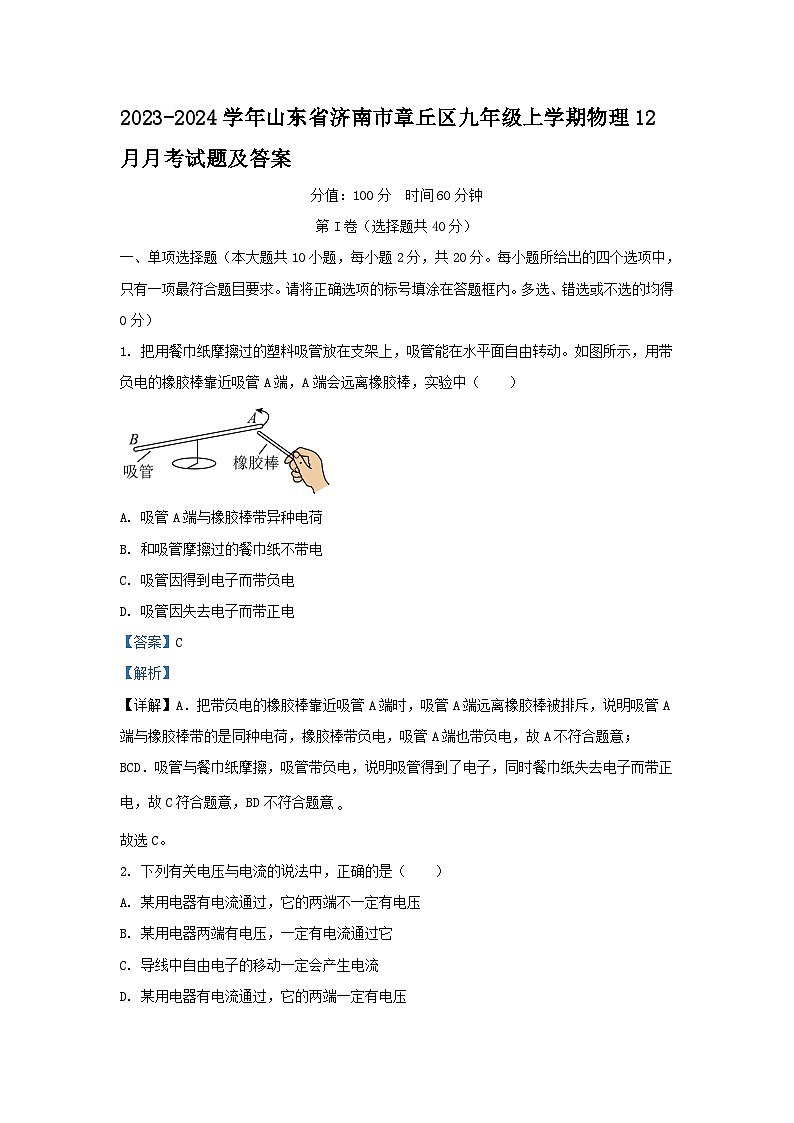

2023-2024学年山东省济南市章丘区九年级上学期物理12月月考试题及答案

这是一份2023-2024学年山东省济南市章丘区九年级上学期物理12月月考试题及答案，共19页。试卷主要包含了单项选择题，多项选择题，非选择题等内容，欢迎下载使用。

第I卷（选择题共40分）
一、单项选择题（本大题共10小题，每小题2分，共20分。每小题所给出的四个选项中，只有一项最符合题目要求。请将正确选项的标号填涂在答题框内。多选、错选或不选的均得0分）
1. 把用餐巾纸摩擦过的塑料吸管放在支架上，吸管能在水平面自由转动。如图所示，用带负电的橡胶棒靠近吸管A端，A端会远离橡胶棒，实验中（ ）

A. 吸管A端与橡胶棒带异种电荷
B. 和吸管摩擦过的餐巾纸不带电
C. 吸管因得到电子而带负电
D. 吸管因失去电子而带正电
【答案】C
【解析】
【详解】A．把带负电的橡胶棒靠近吸管A端时，吸管A端远离橡胶棒被排斥，说明吸管A端与橡胶棒带的是同种电荷，橡胶棒带负电，吸管A端也带负电，故A不符合题意；
BCD．吸管与餐巾纸摩擦，吸管带负电，说明吸管得到了电子，同时餐巾纸失去电子而带正电，故C符合题意，BD不符合题意
故选C。

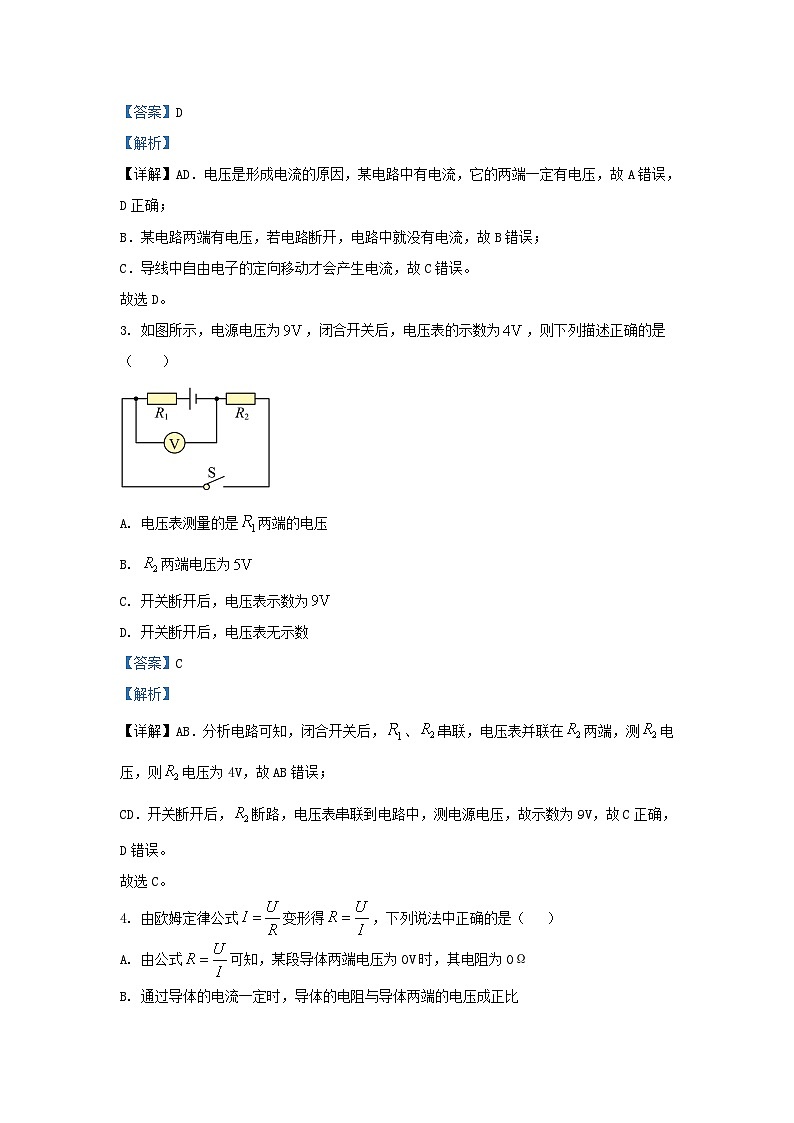

2. 下列有关电压与电流的说法中，正确的是（ ）
A. 某用电器有电流通过，它的两端不一定有电压
B. 某用电器两端有电压，一定有电流通过它
C. 导线中自由电子的移动一定会产生电流
D. 某用电器有电流通过，它的两端一定有电压
【答案】D
【解析】
【详解】AD．电压是形成电流的原因，某电路中有电流，它的两端一定有电压，故A错误，D正确；
B．某电路两端有电压，若电路断开，电路中就没有电流，故B错误；
C．导线中自由电子的定向移动才会产生电流，故C错误。
故选D。
3. 如图所示，电源电压为，闭合开关后，电压表的示数为，则下列描述正确的是（ ）
A. 电压表测量的是两端的电压
B. 两端电压为
C. 开关断开后，电压表示数为
D. 开关断开后，电压表无示数
【答案】C
【解析】
【详解】AB．分析电路可知，闭合开关后，、串联，电压表并联在两端，测电压，则电压为4V，故AB错误；
CD．开关断开后，断路，电压表串联到电路中，测电源电压，故示数为9V，故C正确，D错误。
故选C。
4. 由欧姆定律公式变形得，下列说法中正确的是（ ）
A. 由公式可知，某段导体两端电压为0V时，其电阻为0Ω
B. 通过导体的电流一定时，导体的电阻与导体两端的电压成正比

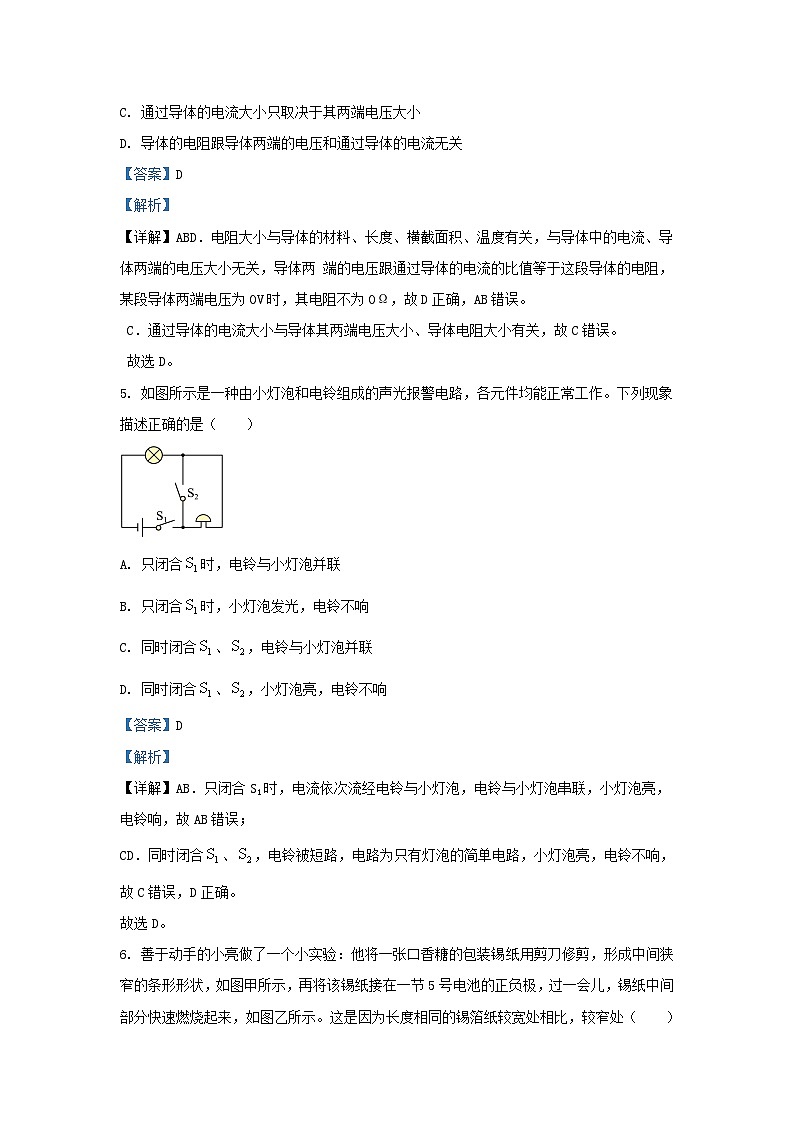

C. 通过导体的电流大小只取决于其两端电压大小
D. 导体的电阻跟导体两端的电压和通过导体的电流无关
【答案】D
【解析】
【详解】ABD．电阻大小与导体的材料、长度、横截面积、温度有关，与导体中的电流、导体两端的电压大小无关，导体两 端的电压跟通过导体的电流的比值等于这段导体的电阻，某段导体两端电压为0V时，其电阻不为0Ω，故D正确，AB错误。
C．通过导体的电流大小与导体其两端电压大小、导体电阻大小有关，故C错误。
故选D。
5. 如图所示是一种由小灯泡和电铃组成的声光报警电路，各元件均能正常工作。下列现象描述正确的是（ ）
A. 只闭合时，电铃与小灯泡并联
B. 只闭合时，小灯泡发光，电铃不响
C. 同时闭合、，电铃与小灯泡并联
D. 同时闭合、，小灯泡亮，电铃不响
【答案】D
【解析】
【详解】AB．只闭合S1时，电流依次流经电铃与小灯泡，电铃与小灯泡串联，小灯泡亮，电铃响，故AB错误；
CD．同时闭合、，电铃被短路，电路为只有灯泡的简单电路，小灯泡亮，电铃不响，故C错误，D正确。
故选D。
6. 善于动手的小亮做了一个小实验：他将一张口香糖的包装锡纸用剪刀修剪，形成中间狭窄的条形形状，如图甲所示，再将该锡纸接在一节5号电池的正负极，过一会儿，锡纸中间部分快速燃烧起来，如图乙所示。这是因为长度相同的锡箔纸较宽处相比，较窄处（ ）
A. 电流较大B. 电阻较小C. 电压较小D. 发热功率较大
【答案】D
【解析】
【详解】锡箔纸宽的部分与窄的部分串联，电流相等。长度相同的锡箔纸较宽处相比，较窄处，电阻较大，由得，较窄处发热功率较大，因此较窄的中间部分产生热量较多，会起火，故ABC不符合题意，D符合题意。
故选D。
7. 如图所示是甲、乙两用电器的I—U图象，下列说法正确的是（ ）
A. 乙是定值电阻，其阻值为10Ω
B. 将甲、乙分别接在3V的电源两端，通过乙的电流较大
C. 若把甲、乙并联在2V的电源两端，干路电流为0.5A
D. 若把两用电器串联接在电路中，当通过两用电器的电流为0.2A时，两用电器的总功率为0.6W
【答案】D
【解析】
【分析】
【详解】A．由图中可知，甲的电流与电压成正比，故可知甲为定值电阻，故A错误；
B．由图中可知，当甲、乙两端电压为3V时，流过的电流相等，故B错误；
C．由图中可知，若把甲、乙并联在2V的电源两端，则流过甲的电流为I甲=0.4A，流过乙的电流为I乙=0.2A，故干路电流为
I=I甲+I乙=0.4A+0.2A=0.6A
故C错误；
D．若把两用电器串联在电路中，当通过两用电器的电流为0.2A时，由图中可知，此时甲两端电压为U甲=1V，乙两端电压为U乙=2V，故总电压为
U=U甲+U乙=1V+2V=3V
故此时两用电器的总功率为
P=UI=3V0.2A=0.6W
故D正确。
故选D。
8. 如图所示，长度相同、横截面积不同的铁棒AB和CD连接在一起接入电路中，则下列说法正确的是（ ）
A. AB段电阻大，电流小
B. CD段电阻大，电流小
C. AB段电阻大，电流与CD段相等
D. CD段电阻大，电流与CD段相等
【答案】C
【解析】
【详解】两铁棒的材料相同、长度相同，则电阻与横截面积成反比，横截面积越小的导体，其电阻越大，故AB段的电阻较大，CD段电阻较小，因两铁棒串联在电路中，则由串联电路的电流规律可知，通过两段导体的电流一定相等，故ABD错误，C正确。
故选C。
9. 如图所示的四个电路中，电源两极电压U相同，R1＜R2，电路消耗的总功率由小到大的顺序是: （ ）
A. 甲、乙、丙、丁;B. 丁、丙、乙、甲;
C. 丁、甲、乙、丙;D. 丙、乙、甲、丁.
【答案】D
【解析】
【详解】两个电阻串联时，总电阻等于各分电阻之和，即总电阻越串越大，大于任何一个分电阻；两电阻并联时，总电阻的倒数等于各分电阻倒数之和，即总电阻越并越小，小于任何一个分电阻；∵R1 ＜R2 ，∴甲、乙、丙、丁四个电路两端电压相等，电阻关系为R丙＞R乙＞R甲 ＞R丁 ，∵P=U2/R，且电源的电压U相同，∴四个电路的总功率关系为P丙＜P乙＜P甲 ＜P丁，故选D．
10. 小宇用如图电暖扇取暖时发现：电暖扇热的发烫，而与之串联的导线却不怎么热。通过思考，提出四个问题，其中最有探究价值且易于探究的科学问题是（ ）
A. 电流产生的热量多少与哪些因素有关？
B. 电流产生的热量多少与电流大小有什么关系？
C. 电流产生的热量多少与电阻大小有什么关系？
D. 电流产生的热量多少与通电时间有什么关系？
【答案】C
【解析】
【详解】电暖扇热的发烫，而与之串联的导线却不怎么热，说明电流通过电暖扇产生的热量远远大于电流通过导线产生的热量，而电暖扇与导线串联，通过它们的电流相等，通电时间相同，它们产生的热量不同，根据Q=I2Rt可知，其原因是因为它们的电阻不同，所以针对此现象提出最有探究价值且易于探究的科学问题是：电流产生的热量多少与电阻大小有什么关系？故C符合题意，ABD不符合题意。
故选C。
二、多项选择题 （本大题共5小题，每小题4分，共20分。每小题给出的四个选项中，至少有两个选项符合题目的要求。请将正确选项的标号选出涂在答题卡上，每小题全部选对的得4分，部分（两个及两个以上）选对而无错选的得3分，部分（一个）选对而无错选的得2分，错选或不选的均不得分）
11. 在物理学习过程中，经常要进行估测，以下估测合理的是（ ）
A. 我国家庭电路的电压是220VB. 家用电冰箱工作时的电流约5A
C. 家用节能灯功率约为300WD. 对人体的安全电压不高于36V
【答案】AD
【解析】
【详解】A．不同国家家庭电路的电压可能不同，我国家庭电路的电压是220V，故A符合题意；
B．家用电冰箱工作时的电流约1A，故B不符合题意；
C．家用节能灯功率约为30W，故C不符合题意；
D．经验证明，只有不高于36V的电压对人体才是安全的，故D符合题意。
故选AD
12. 生活用电处处可见，用电安全尤为重要，图中不符合安全用电要求的是（ ）
A. 甲图中电源的绝缘皮破损仍然维续使用B. 乙图中多个大功率用电器共用一个插座
C. 丙图中湿手将电饭侵插头拔下来D. 丁图中将洗衣机的金属外壳接地
【答案】ABC
【解析】
【详解】A．电线的绝缘皮破损时应及时更换，否则容易发生触电事故，故A符合题意；
B．不能在插线排上同时使用多个大功率用电器，否则电路中电流过大，容易引起火灾，故B符合题意；
C．生活用水是导体，若用湿手把电饭煲的三脚插头拔下来可能发生触电事故，故C符合题意；
D．洗衣机的金属外壳接地，可避免其金属外壳漏电时发生触电事故，故D不符合题意。
故选ABC。
13. 对于下列四个实验的描述正确的是（ ）

A. 图甲是动圈式话筒的原理
B. 图乙中司南指示南北方向是由于受到地磁场的作用
C. 图丙实验中的“电生磁”是英国的法拉第最早发现的
D. 丁实验中开关闭合后导体向左运动，若同时改变电流方向和磁场方向，导体将向右运动
【答案】AB
【解析】
【详解】A．图甲表示闭合电路的部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流，这种现象叫电磁感应现象，发电机和动圈式话筒就是利用该原理制成的，故A正确；
B．图乙中由于受到地磁场的作用，所以司南的指向为南北方向，故B正确；
C．图丙为奥斯特实验，该实验说明通电导体的周围存在磁场，电磁铁就是利用该原理制成的，故C错误；
D．通电导体在磁场中受力的方向与磁场方向和电流方向都有关。，若同时改变电流方向和磁场方向，导体运动方向不变，仍然向左运动，故D错误。
故选AB。
14. 甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中不正确的是（ ）
A. 两灯均正常发光时，乙灯消耗的电能较多
B. 两灯均正常发光时，甲灯电阻小于乙灯的电阻
C. 将乙灯接入110V的电路中，它的实际功率为50W
D. 两灯串联在220V的电路中，甲灯比乙灯亮
【答案】ABC
【解析】
【详解】A．由W=Pt可知，两灯泡正常发光时的时间不知，无法比较二者消耗电能的多少，故A错误，符合题意；
B．两灯泡正常发光时的电阻分别为
所以甲灯的电阻大于乙灯的电阻，故B错误，符合题意；
C．将乙灯接入110V的电路中时的实际功率
故C错误，符合题意；
D．两灯串联在220V的电路中，因串联电路中各处的电流相等，且灯泡的亮暗取决于实际功率的大小，所以，由P=I2R可得，甲灯泡的电阻较大，实际功率较大，灯泡较亮，故D正确，不符合题意。
故选ABC。
15. 如图所示，是巨磁电阻特性原理的示意图，其中GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小。闭合开关S1、S2，下列说法正确的是（ ）

A. 电磁铁的右端为N极
B. 当滑片P向右滑动时，电磁铁磁性减弱
C. 当滑片P向左滑动时，巨磁电阻的阻值增大
D. 当滑片P向左滑动时，指示灯变亮
【答案】BD
【解析】
【详解】A．利用安培定则判断电磁铁的左端为N极、右端为S极，故A错误；
B．当滑片P向右滑动时，滑动变阻器连入电路中的电阻变大，根据欧姆定律可知，左侧电路中的电流变小，电磁铁的磁性减弱，故B正确；
CD．当滑片P向左滑动时，滑动变阻器连入电路中的电阻变小，根据欧姆定律可知，电路中的电流变大，电磁铁的磁性增强，GMR的阻值变小，指示灯所在电路的总电阻变小，根据欧姆定律可知，通过指示灯的电流变大，灯泡变亮，故C错误，D正确。
故选BD。
第Ⅱ卷（非选择题 共60分）
三、非选择题（本大题共12小题，共60分）
16. 物理学的发展离不开科学家们的艰辛付出，为了纪念科学家的杰出贡献，常用这些科学家的名字来命名一些物理量的单位，如：用伏特作为物理量 _____（填写物理量名称）的单位；电流的单位是 _____（填写中文名称）。
【答案】 ①. 电压 ②. 安培
【解析】
【详解】[1]电压的单位是伏特，简称伏，用表示。
[2]电流的单位是安培，简称安，用表示。
17. 如图所示是我国“华为”公司研发的“无线快充”设备。当把手机放在底座上充电时，不到半小时就能把手机电池容量充至一半以上，极大地方便了人们的使用。充电过程中，手机电池相当于电路中______（选填“电源”或“用电器”）；智能手机耗电达到一定量时，会自动提示用户采用“省电模式”，在这种模式下，可延长电池的供电时间，原因是减少了电池的输出______（选填“电压、电流”）。
【答案】 ①. 用电器 ②. 电流
【解析】
【详解】[1]给手机电池充电的过程中，手机电池消耗电能，手机电池相当于电路中的用电器。
[2]手机电池储存的电能是一定的，由公式W=Pt可知，要延长手机工作时间，需要减小输出功率，而手机工作电压是不变的，由P=UI可知，在省电模式下，应减小电池的输出电流。
18. 根据图中磁感线方向可以判断通电螺线管的右端为_______极（选填“N”或“S”），电源的b端为_______极（选填“正”或“负”）。
【答案】 ①. S ②. 正
【解析】
【详解】[1]在磁体的外部，磁感线是从磁体的N极出发，回到S极，所以图示通电螺线管的左端为N极、右端为S极。
[2]根据螺线管的N极和线圈的绕向，利用安培定则可以确定电流是从螺线管的右端流入、左端流出，从而可以确定电源的b端为正极。
19. 从发电站到用电地区，通常都有一段相当长距离。为减少远距离输电中的电能损失，根据焦耳定律，就要尽可能地减小输电线中的______，因此在目前技术水平下要采用高电压输电。输电线都架得很高，为了防止______（填“电弧触电、跨步电压触电”）。
【答案】 ①. 电流 ②. 电弧触电
【解析】
【详解】[1]为减少远距离输电中因导体发热而造成的电能损失，根据焦耳定律Q=I2Rt可知，在导线电阻和通电时间一定时，就要尽可能地减小输电线中的电流；在输出功率不变的情况下，根据P=UI可知，提高电压能减小电路中的电流，因此在目前技术水平下要采用高电压输电。
[2]高压触电常见的两种类型是高压电弧触电和跨步电压触电。高压电弧触电：人靠近高压带电体到一定距离时，高压带电体和人之间发生放电现象；高压跨步触电：高压输电线落在地面上，则地面上以电线落点为圆心的各个同心圆之间有电压存在，当人在地面上两个不同半径的同心圆间跨步时，将造成跨步电压触电，为了防止高压电弧触电，高压线都架的很高。
20. 小满暑假坐火车去北京，在火车上发现车厢后面有两个厕所，只有当两个厕所的门都关上时，车厢指示灯才会发光，指示牌才会显示“厕所有人”字样，提醒旅客两个厕所都有人．请你把图中的各元件符号连接成符合上述设计要求的电路图．
【答案】
【解析】
【详解】厕所的门关上时开关闭合，两个开关都闭合时指示灯才会亮，因此应把两个开关串联接入电路．如图：
21. 如图所示，把灯泡按安全用电原则接入家庭电路，要求：当旋钮开关滑片顺时针转动时，灯泡变暗。

【答案】
【解析】
【详解】为了防止人触电，开关应该接火线，灯的螺旋套应该接零线。当旋钮开关滑片顺时针转动时，灯泡变暗，说明电流变小，根据欧姆定律可知，电阻变大，故旋钮开关应接滑片和右接线柱。如图所示：

22. 如图所示的电路中，电源电压保持不变，R为定值电阻，灯泡L标有“6V 3W”的字样。闭合开关S，灯泡L正常发光，电流表的示数为0.3A，不计温度对灯泡电阻的影响。求：
（1）灯泡L的额定电流；
（2）电阻R的阻值；
（3）通电10s，整个电路消耗的电能。

【答案】（1）0.5A；（2）20Ω；（3）48J
【解析】
【详解】解：（1）由P=UI可得，通过灯L的额定电流为
（2）因为灯泡正常发光，所以
UL=U额=6V
IL=I额 =0.5A
又因为灯泡L与定值电阻R并联，电流表测R的电流，所以，电阻R的电压为
UR=U=UL=6V
IR=0.3A
由可得
（3）因为灯泡L与定值电阻R并联，所以，干路电流为
I=IR+IL=0.3A+0.5A=0.8A
10s内整个电路消耗的电能为
W=UIt=6V×0.8A×10s=48J
答：（1）灯泡L的额定电流为0.5A；
（2）电阻R的阻值为20Ω；
（3）通电10s，整个电路消耗的电能为48J。
23. 电饭锅是家中常用的用电器，如表所示是小强家中一台电饭锅的铭牌，其内部简化电路如图甲所示，S0为温控开关，S0闭合时为加热挡，S0断开时为保温挡，其中R1和R2都是电热丝（不考虑温度对电阻的影响）。求：
（1）电饭锅正常工作处于保温状态时，10min内消耗电能是多少？
（2）电饭锅正常工作处于加热状态时，电热丝R1、R2的阻值是多少？
（3）小明断开家中其他用电器，只让电饭锅处于加热状态工作6min，家里如图乙所示的电能表的转盘转过300r，则电饭锅此时的实际加热功率是多少？
【答案】（1）2.64×104J；（2）48.4Ω，1100Ω；（3）1000W
【解析】
【详解】解：（1）由表格数据可知，保温档的功率为44W，则电饭锅正常工作处于保温状态时，10min内消耗的电能
W保=P保t=44W×10×60s=2.64×104J
（2）当S、S0闭合时，R1、R2并联，此时总电阻最小，总电流最大，由P=UI可知，此时电饭锅为加热挡；当S闭合，S0断开时，电路只接入R2，为保温档，则R1的功率
P1=P加-P保=1044W-44W=1000W
则R1的电阻
（3）3000r/kW·h表示电路中每消耗1kW·h的电能，电能表的转盘转3000r，则电能表的转盘转过300r电饭锅消耗的电能
则电饭锅的实际功率
答：（1）电饭锅正常工作处于保温状态时，30min内消耗的电能是2.64×104J；
（2）电饭锅正常工作处于加热状态时，电热丝R1、R2的阻值分别是48.4Ω和1100Ω；
（3）电饭锅此时的实际加热功率是1000W。
24. 电与磁之间存在着相互联系，彰显物理现象的对称、统一之美；

（1）如图1所示，亮亮利用干电池、导线和小磁针进行实验；
①通电后小磁针发生偏转，断电后小磁针复位，实验表明______；
②世界上第一个发现电和磁是有联系的科学家是______；
（2）亮亮又将直导线绕成螺线管形状，在螺线管的两端各放一个小磁针，并在硬纸板上均匀地撒满铁屑；
①通电后观察小磁针的指向及铁屑的排列情况，如图2所示，实验结果表明：通电螺线管外部的磁场与______的磁场相似；
②为了进一步判断通电螺线管的极性与环绕螺线管的电流方向之间的关系，接下来的操作是______。
【答案】 ①. 通电导线周围存在磁场 ②. 奥斯特 ③. 条形磁体 ④. 对调电源正负极，观察小磁针的指向
【解析】
【详解】（1）[1]通电后小磁针发生偏转，断电后小磁针复位，这说明通电导线的周围存在磁场；
[2]世界上第一个发现电和磁是有联系的科学家奥斯特，奥斯特首先发现了电流的磁效应。
（2）[3]通电后观察小磁针的指向及铁屑的排列情况，根据现象可知，通电螺线管外部磁场与条形磁体相似；
[4]判断通电螺线管的极性与环绕螺线管的电流方向之间的关系时，采用的是控制变量法，实验中需要改变电流的方向，观察小磁针的偏转方向是否发生变化；故操作是：对调电源正负极，观察小磁针的指向。
25. 在“探究电流与电压的关系”实验中，实验小组用电压表测得电源电压为2.8V，并连接了如图甲所示的部分电路。
（1）观察图甲，请指出电路连接过程中的不妥之处是______；
（2）改正后，请用笔画线代替导线，在图甲上完成剩余电路的连接______（要求：向右移动滑动变阻器的滑片P，其阻值增大）；
（3）闭合开关后，观察电压表无示数，电流表有示数，出现该故障的原因可能是______；
（4）排除故障后开始测量，并将实验数据记录表中，当电压表示数为2.0V时，电流表示数如图所示，将此时的电流值填入表格中；
（5）此实验中所用的定值电阻阻值为______；根据表中的实验数据。得出的实验结论是______。
【答案】 ①. 连接电路时未断开开关 ②. ③. 电阻短路 ④. 0.20 ⑤. 10Ω ⑥. 见解析
【解析】
【详解】（1）[1]为了保护电路，连接电路时开关应该断开；由图甲可知，电路连接过程中的不妥之处：连接电路时未断开开关。
（2）[2]向右移动滑动变阻器的滑片P，其阻值增大，故滑动变阻器选用左下接线柱与开关串联在电路中，如下图所示：
（3）[3]闭合开关后，观察到电流表有示数，说明电路是通路，电压表无示数，说明电压表被短路，可能电阻短路。
（4）[4]当电压表示数为2.0V时，电流表示数如图乙所示，电流表选用小量程，分度值0.02A，其示数为0.20A。
（5）[5][6]实验所用定值电阻的阻值为
由表中数据可知，当定值电阻两端电压增大为原来的几倍，通过定值电阻的电流也增大为原来的几倍，故可得出的实验结论是：在电阻一定的情况下，通过导体的电流与导体两端的电压成正比。
26. 小明利用如图甲所示的器材测量小灯泡的电功率，其中器材有：2节新干电池，额定电压为2.5V的小灯泡，其电阻约为10Ω，“20Ω，0.5A”的滑动变阻器，已调零准确的电流表和电压表、开关、若干导线。
（1）闭合开关前，滑动变阻器的滑片应置于______；
（2）小明按照如图甲所示正确步骤操作，闭合开关后发现灯不亮，紧接着他下一步操作应该是______；
（3）某次实验中，小明看到电压表示数为1.8V，要使灯泡L正常发光应向______（填“左”或“右”）端移动滑动变阻器的滑片，同时视线应注意观察电压表的示数，当灯正常发光时，电流表示数如图乙所示，则小灯泡的额定功率是______W；
（4）若小灯泡在正常发光一段时间后烧坏了，小亮立刻断开开关，换用规格为“2.5V，1W”的小灯泡去替换已经烧坏的小灯泡，再次闭合开关，此时电流表的示数可能是______；
A．0.18A B．0.20A C．0.26A D．0.40A
（5）小明还想着用本实验器材探究电流与电阻的关系，于是将甲图中的小灯泡换成定值电阻R，并使电压表的示数始终保持2V不变，多次更换阻值不同的定值电阻R，记录各次电流表的示数，在不更换其他器材的情况下，为了能够完成实验，他所更换的定值电阻R的取值范围是______。
【答案】 ①. 阻值最大处 ②. 见解析 ③. 左 ④. 0.6 ⑤. C ⑥. 4~40Ω
【解析】
【详解】（1）[1]为了保护电路，闭合开关前滑片放在阻值最大处，即最右端。
（2）[2]闭合开关，小灯泡不亮，可能是电路电阻太大，灯泡实际功率太小造成的，应移动滑动变阻器滑片，观察小灯泡是否发光。
（3）[3][4]由题知，电压表示数为1.8V，小于灯泡的额定电压2.5V，由串联电路的分压原理知，应将滑片向左移动，减小滑动变阻器分得的电压，直到灯泡两端的电压等于2.5V；由乙图知，电流表的量程为0~0.6A，其分度值为0.02A，其读数为0.24A，所以小灯泡的额定功率
P额=U额I额=2.5V×0.24A=0.6W
（4）[5]用规格为“2.5V 1W”的小灯泡替换已经烧坏的小灯泡，根据P=UI，换用这个灯的额定电流
这个灯泡的电阻
这个灯的电阻小于原来灯的电阻，故闭合开关后，根据分压原理，灯的实际电压小于2.5V，故实际电流小于0.4A；根据电阻的串联，总电阻小于原来的总电阻，故电流大于0.24A，故再次闭合开关，此时电流表的示数可能是0.26A，故选C。
（5）[6]电源为2节新干电池，所以电源电压为3V，电阻两端电压为2V，滑动变阻器分压为1V，由分压原理有
所以当滑动变阻器连入阻值最大为20Ω时，定值电阻取值最大为40Ω，滑动变阻器允许通过的最大电流为0.5A，此时电路中电阻最小，定值电阻取值最小，此时电阻为
所以为了能够完成实验，更换的定值电阻R的阻值范围是4~40Ω。额定电压
220V
额定功率
加热挡
1044W
保温挡
44W
电压U/V
1.0
1.5
2.0
2.5
电流I/A
0.10
0.15
______
0.25
