北京市朝阳区2024-2025学年九年级上学期期末物理练习卷（含答案+解析）

这是一份北京市朝阳区2024-2025学年九年级上学期期末物理练习卷（含答案+解析），共7页。试卷主要包含了单选题，多选题，填空题，实验探究题，计算题，科普阅读题等内容，欢迎下载使用。
1．物理学中以欧姆为单位的物理量是（ ）
A．电流B．电功C．电阻D．电功率
2．下列家用电器中，利用电流热效应工作的是（ ）
A．电熨斗B．吸尘器C．榨汁机D．电视机
3．如图甲所示，用毛皮摩擦过的橡胶棒去接触不带电的验电器A，A的金属箔片张开，再用带绝缘柄的C金属棒去同时接触 A、B验电器的金属球，如图乙所示，发现A的金属箔片张角变小，B的金 属箔片由闭合变为张开。下列说法正确的是（ ）
A．当C棒同时接触A、B验电器的金属球时，C棒中瞬间电流的方向从B流向A
B．毛皮摩擦橡胶棒的过程中，电子由橡胶棒转移到毛皮
C．B的金属片张开是因为B带上了正电荷
D．验电器的原理是异种电荷相互吸引
4．如图所示，试电笔上的各部件中，通常情况下，属于绝缘体的是（ ）
A．笔尖B．笔壳C．弹簧D．笔卡
5．如图所示的电路中电源电压和小灯泡的阻值均保持不变，下列说法正确的是（ ）
A．只闭合开关S1、S2，两个灯泡并联
B．只闭合开关S1，两个灯泡串联
C．只闭合开关S1、S2，只有灯L1亮
D．只闭合开关S1、S3，两个灯泡并联
6．某科技小组设计了一种烟雾报警装置，其简化电路如图所示，电源电压不变，R0为定值电阻，R为光敏电阻，其阻值随光照强度减弱而增大。当有烟雾遮挡射向R的激光时，会导致某一电表的示数增加达到设定值，从而触发该装置报警。关于此过程，下列分析正确的是（ ）
A．电流表的示数增大
B．报警装置是由电流表改装的
C．两电表示数的比值保持不变
D．定值电阻R0消耗的功率减小
7．小军清明节回老家扫墓，发现在道路两旁装了风光互补型太阳能道路灯，查资料得知，它是利用风能和太阳能系统共同发电的装置，如图，它是由小风扇、光电池板、蓄电池、照明灯组成，下列解释合理的是（ ）
A．太阳能电池板是将电能转化为光能的装置
B．小风扇是风力发电机，发电时将电能转化为机械能
C．蓄电池在夜晚放电时，将电能转化为化学能
D．照明灯工作时将电能转化为光能
8．我国古代科技著作《天工开物》中，对“釜”的铸造有“化铁为水，以泥固纯铁柄勺从嘴受注”这样的记载。下列关于“釜”的铸造过程解释正确的是（ ）
A．“化铁为水”过程中铁逐渐变软，温度持续升高
B．“化铁为水”描述的物态变化为熔化，该过程需要吸收热量
C．将燃料架起来充分燃烧，可以增大燃料的热值
D．铁水倒入模具中形成“釜”的过程为液化，液化过程需要放热
9．如图所示，小明在吹气球时，被吹饱满的气球没能用手握住，呼啸着飞了出去。关于气球飞出过程，下列分析正确的是（ ）
A．喷气的嘴部很热，因为与空气摩擦导致内能增加
B．喷气的嘴部很冷，因为气球内气体放出时对外做功导致内能减少
C．此过程中的能量转化为机械能转化为内能
D．此过程中的能量转化与汽油机压缩冲程相同
10．取口香糖锡纸（可认为锡纸厚度均匀，其内所含金属均匀分布），剪成如图甲所示形状，其中AB和CD段等长。戴好防护手套，将锡纸条（带锡的一面）两端连接电池正、负极，如图乙所示，发现锡纸条很快开始冒烟、着火。下列判断正确的是（ ）
A．正常情况下，AB段会先着火
B．AB和CD段的电阻相等
C．AB和CD段的电压相等
D．通过AB和CD段的电流不相等
11．如图所示电路由电源、电位器（滑动变阻器） R、指示灯L 连接而成（忽略灯丝电阻与温度的关系）。当闭合开关S，电位器的滑片由a端滑向c端时，下列说法正确的是（ ）
A．指示灯L变亮
B．电压表示数变大
C．电压表示数与电流表示数的比值变大
D．电压表示数的变化量△U与电流表示数的变化量△I之比变小
12．小灯泡L的额定电压为3.8V，定值电阻R阻值为20Ω，闭合开关，流过R的电流为0.1A，流过L的电流为0.2A。下列说法中正确的是（ ）
A．灯泡此时的电阻为19Ω B．灯泡此时两端电压为2V
C．定值电阻两端电压为3.8V D．灯泡的实际功率为0.76W
二、多选题（大题共3小题，共6分）
13．下列关于电压、电流和电阻，说法正确的是（ ）
A．只要有电流通过用电器，则用电器两端就一定有电压
B．通过导体的电流为零，则该导体的电阻也为零
C．同一电路中的两个定值电阻，电阻大的电阻通过它的电流一定更小
D．用电器的电阻与其两端电压、通过它的电流均无关
14．近几年，国产品牌手机快充技术发展迅速，手机充电功率已经达到120W，远远领先国外同类型品牌。如图所示一块手机用的锂电池，工作时电池电压约4V，容量为4000mA•h。关于此电池下列说法正确的是（ ）
A．电池放电时电能转化为化学能
B．此电池充满电大约储存了57600J 的电能
C．给电池充电时，这块电池相当于电路中的用电器
D．若采用120W的超快闪充充电器给这块电池充电，理论上充满电大约需要8分钟
15．小林自制了一个坐位体前屈项目测试仪，原理如图所示，电源电压恒为10V，电阻丝R2粗细均匀，总长度为30cm，R1=50Ω。闭合开关，挡板P在B端时，坐位体前屈成绩为0cm，电流表示数为0.05A；挡板P在A端时，坐位体前屈成绩为30cm。下列说法正确的是（ ）
A．电阻丝R2的阻值为150Ω
B．挡板P由B向A移动的过程中电流表示数变大
C．电压表示数为5V时，坐位体前屈的成绩为20cm
D．坐位体前屈成绩为14.4cm时，电压表示数为3.6V
三、填空题（本题共3小题，共8分）

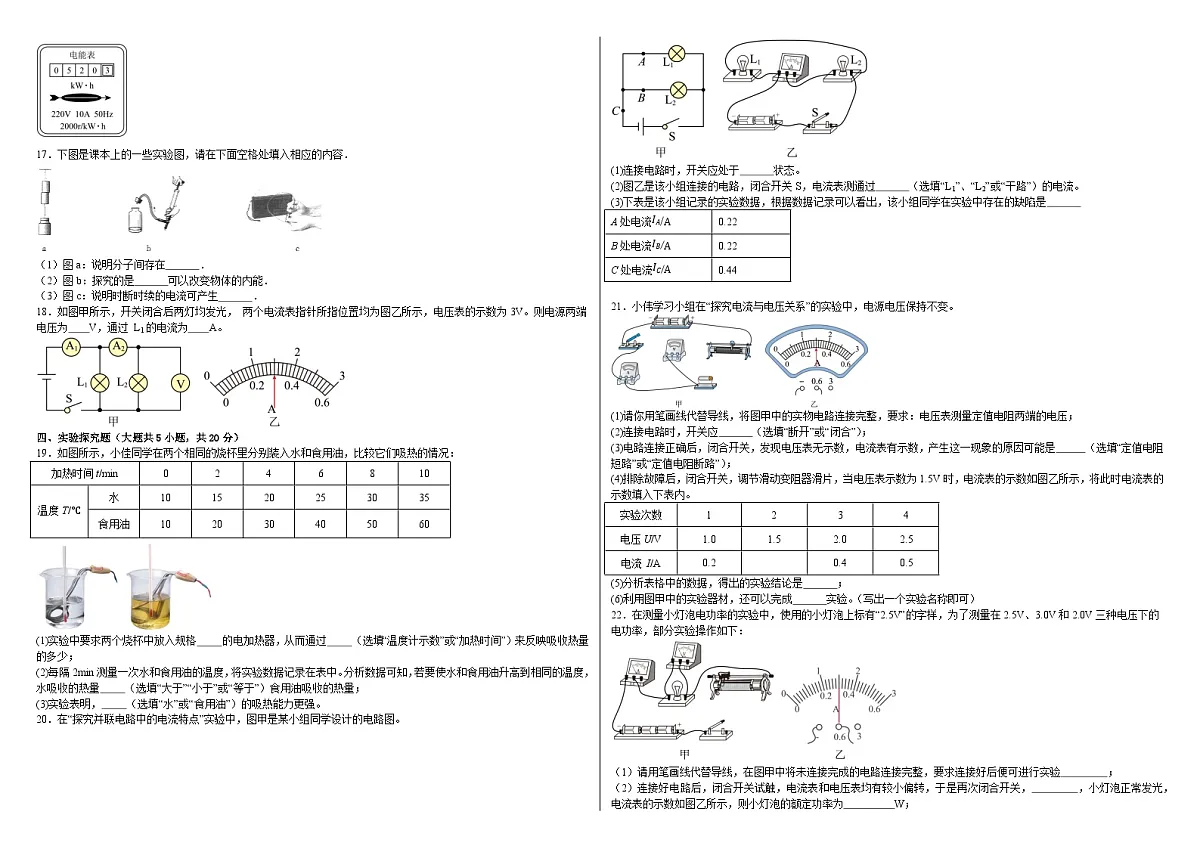

16．如图电能表的读数为 kW•h。

17．下图是课本上的一些实验图，请在下面空格处填入相应的内容．
（1）图a：说明分子间存在 ．
（2）图b：探究的是 可以改变物体的内能．
（3）图c：说明时断时续的电流可产生 ．
18．如图甲所示，开关闭合后两灯均发光， 两个电流表指针所指位置均为图乙所示，电压表的示数为3V。则电源两端电压为 V，通过 L1的电流为 A。
四、实验探究题（大题共5小题，共20分）
19．如图所示，小佳同学在两个相同的烧杯里分别装入水和食用油，比较它们吸热的情况：
(1)实验中要求两个烧杯中放入规格 的电加热器，从而通过 （选填“温度计示数”或“加热时间”）来反映吸收热量的多少；
(2)每隔2min测量一次水和食用油的温度，将实验数据记录在表中。分析数据可知，若要使水和食用油升高到相同的温度，水吸收的热量 （选填“大于”“小于”或“等于”）食用油吸收的热量；
(3)实验表明， （选填“水”或“食用油”）的吸热能力更强。
20．在“探究并联电路中的电流特点”实验中，图甲是某小组同学设计的电路图。
(1)连接电路时，开关应处于 状态。
(2)图乙是该小组连接的电路，闭合开关S，电流表测通过 （选填“L1”、“L2”或“干路”）的电流。
(3)下表是该小组记录的实验数据，根据数据记录可以看出，该小组同学在实验中存在的缺陷是
21．小伟学习小组在“探究电流与电压关系”的实验中，电源电压保持不变。
(1)请你用笔画线代替导线，将图甲中的实物电路连接完整，要求：电压表测量定值电阻两端的电压；
(2)连接电路时，开关应 （选填“断开”或“闭合”）；
(3)电路连接正确后，闭合开关，发现电压表无示数，电流表有示数，产生这一现象的原因可能是 （选填“定值电阻短路”或“定值电阻断路”）；
(4)排除故障后，闭合开关，调节滑动变阻器滑片，当电压表示数为1.5V时，电流表的示数如图乙所示，将此时电流表的示数填入下表内。
(5)分析表格中的数据，得出的实验结论是 ；
(6)利用图甲中的实验器材，还可以完成 实验。（写出一个实验名称即可）
22．在测量小灯泡电功率的实验中，使用的小灯泡上标有“2.5V”的字样，为了测量在2.5V、3.0V和2.0V三种电压下的电功率，部分实验操作如下：
（1）请用笔画线代替导线，在图甲中将未连接完成的电路连接完整，要求连接好后便可进行实验 ；
（2）连接好电路后，闭合开关试触，电流表和电压表均有较小偏转，于是再次闭合开关， ，小灯泡正常发光，电流表的示数如图乙所示，则小灯泡的额定功率为 W；
（3）为了测量小灯泡两端电压为3.0V时的电功率，继续调节滑动变阻器，由于不小心将滑动变阻器滑到了最小阻值处，此时小灯泡发出耀眼的光后立即熄灭，则两电表的偏转情况是 （填选项符号）。
A．电压表偏转到最右边，电流表不偏转
B．电压表不偏转，电流表偏转到最右边
C．两电表均偏转到最右边
D．两电表均不偏转
23．小梦想设计一个实验证明：在一个串联电路中，某个电阻的阻值增大，这个电阻两端的电压也增大。实验桌上有如下器材：符合实验要求的电源、已调零的电压表、电阻箱（电路符号）、定值电阻R0、开关各一个，导线若干。请你利用上述实验器材，帮助小梦完成实验设计。请你设计实验电路图并写出主要实验步骤，画出实验数据记录表格。
五、计算题（本题共2小题，共8分）
24．如图所示，电源两端电压为 4V且保持不变。当开关S1闭合、S2断开时，电阻R1消耗的电功率P1为2 W；当开关S1、S2都闭合时，电流表示数为0.75 A。求：
(1)当开关S1闭合、S2断开时，通过R1的电流；
(2)电阻R2的阻值。要求：画出等效电路图。
25．在图所示的电路中，电源的电压恒定为9V。
（1）断开开关S时，电压表示数为6V，电流表示数为0.5A，求电阻R1、R2的电阻值；
（2）闭合开关S后，电压表、电流表的示数分别为多少？
六、科普阅读题（本题共4分）
26．阅读短文，回答文后问题。
热膨胀
大多数物质在温度升高时，其体积增大，温度降低时体积缩小，物体因温度改变而发生的膨胀现象叫热膨胀。物体的热膨胀性质反映了材料本身的属性，不同物质的热膨胀程度不同。单位体积的某种物质，温度升高1℃时体积的变化量叫做这种物质的热膨胀系数，可以用β来表示。
测量材料的热膨胀系数，不仅对新材料的研制具有重要意义，也是选用材料的重要指标之一。在工程机构设计、机械和仪表制造、材料的加工和焊接等过程中都必须考虑材料的热膨胀属性。材料的热膨胀属性也有许多有利的应用，如液体温度计、喷墨打印机等。
如表是在压强不变时，某些固体、液体在20℃时的热膨胀系数。
(1)跟热膨胀系数相似的物理量是__________；
A．热值B．比热容C．电功率D．压强
(2)一般来讲，液体的热膨胀系数远比固体的热膨胀系数 （选填“大”或“小”）；
(3)一个物体在温度为t1时的体积是V1，当温度升高到t2时体积变为V2，请你根据热膨胀系数的定义写出热膨胀系数的表达式β= ；
(4)同学们继续查阅资料，发现一般情况下气体的热膨胀系数比液体的要大些，请根据此现象提出一条可探究的问题： 。
加热时间t/min
0
2
4
6
8
10
温度T/℃
水
10
15
20
25
30
35
食用油
10
20
30
40
50
60
A处电流IAA
0.22
B处电流IBA
0.22
C处电流ICA
0.44
实验次数
1
2
3
4
电压U/V
1.0
1.5
2.0
2.5
电流 I/A
0.2
0.4
0.5
物质
铝
钢
铜
乙醇
甘油
水银
β/℃−1
2.3×10−5
1.2×10−5
1.77×10−5
110×10−5
49×10−5
18×10−5
熔点/℃
660
1300～1400
1083
-114
17.8
-39
参考答案
1．C【详解】A．电流的单位是安培，故A不符合题意；
B．电功的单位是焦耳，故B不符合题意；
C．电阻的单位是欧姆，故C符合题意；
D．电功率的单位是瓦特，故D不符合题意。故选C。
2．A【详解】A．电熨斗是主要是利用电能转化为内能进行工作的用电器，利用了电流的热效应工作，故A选项符合题意；
B．吸尘器主要是利用电能转化为动能进行工作的，故B选项不符合题意；
C．榨汁机主要是利用电能转化为动能进行工作的，故C选项不符合题意；
D．电视机主要是利用电能转化为光能和声能进行工作的，故D选项不符合题意。故选A。
3．A【详解】AC．用毛皮摩擦过的橡胶棒带负电荷，使验电器A带负电荷，验电器A上的多余的电子会转移到验电器B上，使B也带上了负电荷，因为电流方向与负电荷定向移动的方向相反，所以导体C中瞬间电流方向从B到A，故A正确，C错误；
B．毛皮摩擦橡胶棒的过程中，橡胶棒因带有多余的电子而带负电，故B 错误；
D．带电体接触验电器的金属球，金属箔带同种电荷而张开，所以验电器的原理是同种电荷相互排斥，故D错误。
故选A。
4．B【详解】ACD．验电笔使用时，电流通过笔尖、氖管、弹簧、笔卡、人体进入大地，则笔尖、弹簧、笔卡都是导体，故ACD不符合题意；
B．笔壳不容易导电，是绝缘体，故B符合题意。故选B。
5．D【详解】AC．只闭合开关S1、S2，则L1会被短路，只有灯泡L2连入电路，只有灯泡L2发光，故AC错误；
B．只闭合开关S1，只有灯泡L2连入电路，故B错误；
D．只闭合开关S1、S3，电流从电源正极出发后，分别经过灯泡L1、L2，然后汇合回到电源的负极，所以两个灯泡并联，故D正确。故选D。
6．D【详解】AC．由电路图知道，光敏电阻和定值电阻串联，电压表测R两端的电压，电流表测电路中的电流。因光敏电阻的阻值随光照强度的减弱而增大，所以，当有烟雾遮挡射向R的激光时，R的阻值增大，电路中的总电阻增大，由欧姆定律知道，电路中的电流减小，即电流表的示数减小，由欧姆定律可知，两电表示数的比值等于R的电阻或电阻R的倒数，这个比值是变化的，故AC错误；
B．因电流表示数变小，由U=IR知道，定值电阻的电压变小，故光敏电阻的电压变大，即电压表示数变大，结合题意可知，报警装置是用电压表改装的，故B错误；
D．由P=I2R知道，因电路中的电流减小，故定值电阻R0消耗的功率减小，故D正确。故选D。
7．D【详解】A．太阳能电池板是将电能转化为化学能的装置，故A不符合题意；
B．小风扇是风力发电机，发电时将机械能转化为电能，故B不符合题意；
C．蓄电池在夜晚放电时，将化学能转化为电能，故C不符合题意；
D．照明灯工作时，照明灯消耗电能，将电能转化为光能，故D符合题意。故选D。
8．B【详解】AB．铁是晶体，“化铁为水”过程中铁由固态变成液态，发生的是熔化现象，持续吸热，但温度不变，故A错误，B正确；
C．燃料的热值只跟燃料的种类有关，将燃料架起来充分燃烧，不能增大燃料的热值，故C错误；
D．铁水倒入模具中形成“釜”的过程中是物质由液态变为固态，属于凝固过程，凝固放热，故D错误。故选B。
9．B【详解】ABC．被吹大了的气球没能用手握住，气球内的气体向外喷出，内能转化成球的机械能，温度降低，喷气的嘴部很冷，故AC错误，B正确；
D．此过程中的能量转化与汽油机做功冲程相同，故D错误。故选B。
10．A【详解】AB．在其它条件相同时，AB段横截面积较小，所以AB段的电阻较大；根据Q=I2Rt可知，其他条件相同时，电阻越大，产生的电热越多，越容易着火，AB段电阻大，电流通过导体产生的热量多，所以AB段先着火，故A正确，B错误；
C．根据U=IR可知，电流一定时，电阻越大，两端电压越大；通过两端电阻的电流相等，AB段电阻大，因此AB段的电压大，故C错误；
D．因为AB和CD段串联，根据串联电流规律可知，电流相等，故D错误。故选A。
11．A【详解】ABC．由电路图知，电位器与指示灯串联，电流表测量电路电流，电压表测量电位器两端电压，闭合开关S，电位器的滑片由a端滑向c端时，电位器接入电路的阻值变小，则电路总电阻变小，根据欧姆定律可知，电路电流变大，根据串联电路电压分压原理可知，电位器接入电路的阻值变小，其分得的电压变小，及电压表示数变小；由于灯泡的亮度由实际电功率决定，由P=I2R可得，灯泡的实际功率变大，则其亮度变大；由于电压表示数变小，电流表示数变大，则电压表示数与电流表示数的比值即电位器接入电路的阻值变小，故A正确，BC错误；
D．设当电位器位于a端时，电流表示数为I1，电压表示数为U1，灯泡电阻为RL，电源电压为U，根据串联电路电压特点可得U=U1+I1RL⋯⋯⋯①
当电位器位于b端时，电流表示数为I2，电压表示数为U2，灯泡电阻为RL，电源电压为U，根据串联电路电压特点则有U=U2+I2RL⋯⋯⋯②
联立①②可得U1−U2=I2−I1RL即△U=△IRL可得RL=△U△I
由此可知，电压表示数的变化量△U与电流表示数的变化量△I之比为灯泡的阻值，其阻值保持不变，故D错误。
故选A。
12．B【详解】AB．分析电路可知，R和灯泡L并联。根据并联电压规律，则电源电压为U=IRR=0.1A×20Ω=2V
则灯泡此时两端电压为2V，所以灯泡此时的电阻为RL=UIL=2V0.2A=10Ω故A错误，B正确；
C．根据并联电压规律，定值电阻两端电压为2V，故C错误；
D．灯泡的实际功率为P=UIL=2V×0.2A=0.4W故D错误。故选B。
13．AD【详解】A．由于电压是形成电流的原因，因此只要有电流通过用电器，则用电器两端就一定有电压，故A正确；
BD．电阻是导体的属性，与通过导体的电流及加在两端的电压无关，故B错误，D正确；
C．同一电路中的两个定值电阻，若两电阻串联，两电阻的电流是相等的，故C错误。故选AD。
14．BCD【详解】A．电池放电时将化学能转化为电能，提供给用电器，故A错误；
B．电池可以储存的电能为 W=UIt=4V×4000mA⋅h=4V×4000×10﹣3A×3600s=5.76×104J故B正确；
C．给电池充电时，这块电池相当于电路中的用电器，将电能转化为化学能，故C正确；
D．由P=Wt可知，若采用120W的超快闪充充电器给这块电池充电，理论上充满电的时间为t=WP=5.76×104J120W=480s=8min故D正确。故选BCD。
15．ACD【详解】B．由图可知，R1、R2串联，电流表测电路电流，电压表测R2右半部分分得的电压。R2的全部接入电路中，移动推挡板P无法改变电阻丝R2的接入的阻值，根据欧姆定律可知，电路中的电流不变。故B错误；
A．电路总电阻为R总=UI=10V0.05A=200Ω
则电阻丝R2的阻值为R2=R总−R1=200Ω−50Ω=150Ω故A正确；
C．电压表示数为5V时，R2右半部分电阻为R右=U右I=5V0.05A=100Ω
则坐位体前屈的成绩为l=100Ω150Ω×30cm=20cm故C正确；
D．坐位体前屈成绩为14.4cm时，R2右半部分电阻为R右'=14.4cm30cm×150Ω=72Ω
此时电压表示数为U右'=IR右'=0.05A×72Ω=3.6V故D正确。故选ACD。
16．520.3【详解】电能表表盘标有“kW•h”，表示采用的计量单位是kW•h，也就是“度”，此时的数字是“05203”，最后一位是小数，所以用电器消耗的电能为520.3kW•h。
17． 引力 做功 电磁波
【详解】解：（1）图a中两块表面平整的铅放在一起，经过一段时间下面能吊起重物，说明分子间存在引力．
（2）图b中空气推动塞子时，瓶内气体膨胀对瓶塞做功，内能减小，转化成瓶塞的机械能，说明做功可以改变物体内能，物体对外做功，内能减小；对物体做功，物体内能增加．
（3）图c中将导线一端与电池负极相连，再用另一端与正极摩擦，打开选到没有电台的频率，将音量调大的收音机就会有相应的“嚓嚓”时断时续的响声，这就说明了断断续续的电流可产生电磁波．
18． 3 1.2
【详解】[1]由图可知，电压表并联在电源两端，所以电压表测量电源电压，所以电源电压为3V。
[2]两灯并联，电流表A1测电路中的总电流，电流表A2测通过L2的电流，所以电流表A1选择大量程，电流表A1的示数为1.5A，电流表A2选择小量程，电流表A2的示数为0.3A，根据并联电路电流规律可知，通过 L1的电流
I1=I-I2=1.5A-0.3A=1.2A
19．(1) 相同 加热时间(2)大于(3)水
【详解】（1）[1][2]实验中要求两个烧杯中放入规格相同的电加热器，这样能保证相同时间内水和食用油吸收的热量相同，从而通过加热时间来反映吸收热量的多少，因为相同规格的电加热器，加热时间越长，产生的热量越多，被液体吸收的热量也就越多。
（2）从表格数据看，升高相同温度时，水需要的加热时间更长。根据前面通过加热时间反映吸热多少，所以若要使水和食用油升高到相同的温度，水吸收的热量大于食用油吸收的热量。
（3）吸热能力强意味着升高相同温度时吸收的热量多。由前面分析，升高相同温度水吸收热量更多，所以实验表明，水的吸热能力更强。
20．(1)断开(2)L2(3)没有换用规格不同的灯泡进行多次实验
【详解】（1）为了保护电路，连接电路时，开关应处于断开状态。
（2）根据图乙所连的电路，电流从正极出发，在进入灯L2时开始分流，一条经过灯L2和电流表回到负极，另一条经过灯L1回到负极，所以电流表测通过L2的电流。
（3）根据表格数据可得，A处和B处电流相同，为了避免实验具有偶然性，应更换规格不同的灯泡进行多次实验，所以该实验中存在的缺陷是没有换用规格不同的灯泡进行多次实验。
21．(1)(2)断开(3)定值电阻短路(4)0.3(5)见解析(6)测量定值电阻的阻值
【详解】（1）电源由两节干电池组成，电源电压约为3V，电压表要并联在定值电阻的两端，使用小量程；滑动变阻器串联在电路中，“一上一下”连接两个接线柱，如图所示：
（2）为保护电路，连接电路时，开关应断开。
（3）闭合开关，电流表有示数，说明电路是通路，而电压表无示数，可能与电压表并联的定值电阻短路。
（4）由图乙可知，电流表连接小量程，分度值为0.02A，所以电流表的读数为0.3A。
（5）由表中数据可知，电阻一定，电压增大几倍，对应的电流也增大几倍，所以电阻一定时，通过导体的电流与导体两端的电压成正比。
（6）由图甲可知，电压表测定值电阻两端的电压，电流表测通过定值电阻的电流，根据R=UI可知，可以测量待测电阻的阻值。
22． 调节滑动变阻器，使电压表的示数为2.5V 0.75 A
【详解】（1）[1]在测量小灯泡电功率的实验中，需要将滑动变阻器串联接入电路；图中滑动变阻器的滑片在左端，为了保护电路安全，在连接电路时，应将滑动变阻器调至最大阻值处，所以用一根导线分别连接开关的右接线柱和滑动变阻器的右下接线柱，如下图：
（2）[2]由题意可知，小灯泡的额定电压是2.5V；连接好电路后，闭合开关试触，电流表和电压表均有较小偏转，说明此时电路中电流很小，需要增大电流，即可以再次闭合开关，调节滑动变阻器，使电压表的示数为2.5V。
[3]由图乙可知，电流表选择的量程是0~0.6A，分度值为0.02A，所以图中电流表的示数为0.3A。由P=UI可知，小灯泡的额定功率
P=UI=2.5V×0.3A=0.75W
（3）[4]当不小心将滑动变阻器滑到了最小阻值处时，电路电流会很大，小灯泡发出耀眼的光后立即熄灭，说明小灯泡被烧坏，断路；此时电压表串联接入电路，电压表的示数接近电源电压，所以电压表偏转到最右边；由于电压表的内阻很大，所以此时电路中几乎无电流通过，电流表不偏转，故BCD不符合题意，A符合题意。
故选A。
23．见解析【详解】按题意，将电阻箱与定值电阻串联在电路中，电压表测电阻箱两端的电压，通过调节电阻箱的阻值来确定其两端的电压变化，电路图如下：

实验步骤如下：
a.闭合开关，调节电阻箱，读出电阻箱的数值，记录电压表的示数；
b.断开开关，增大电阻箱的阻值，闭合开关，读出电阻箱的数值，记录电压表的示数；
c.重复步骤b，再进行一次实验。
实验数据记录表如下：
24．(1) 0.5A；(2)16Ω【详解】(1)由电路图可知，当开关S1闭合、S2断开时，电路为R1的简单电路，如图所示：
电阻R1消耗的电功率P1=2W通过R1的电流I1=P1U=2W4V=0.5A
(2)当开关S1、S2都闭合时，R1与R2并联，电流表测干路电流，如图所示：
干路中的电流I=0.75A
由于并联电路中各个用电器互不影响，两个开关都闭合，通过R1的电流不变，由并联电路电流的规律可知通过R2的电流I2=I-I1=0.75A-0.5A=0.25A
由并联电路电压的规律和欧姆定律得到电阻R2的阻值R2=UI2=4V0.25A=16Ω
答：(1)当开关S1闭合、S2断开时，通过R1的电流是0.5A；
(2)电阻R2的阻值是16Ω。
25．（1）6Ω，12Ω；（1）9V，0.75A
【详解】解：（1）当断开电键S时，R1与R2串联，电压表测的是R2两端的电压U2=6V，电源电压为9V，所以R1上的电压U1=U−U2=9V-6V=3V
又因为电流表示数为串联电路的电流，故R1=U1I=3V0.5A=6Ω
R2=U2I=6V0.5A=12Ω
（2）当合上开关S时，R1被短路，电路中只有R2，电压表测电源电压为9V，电流表的示数
I′=UR2=9V12Ω=0.75A
答：（1）电阻R1、R2的电阻值分别是6Ω、12Ω；（2）闭合开关S后，电压表、电流表的示数分别为9V，0.75A。
26．(1)B(2)大(3)V2−V1V1t2−t1(4)见解析
【详解】（1）热值是单位质量（或体积）的燃料完全燃烧时所放出的热量；比热容是单位质量的某种物质，温度升高（或降低）1℃时吸收（或放出）的热量；电功率是表示电流做功快慢的物理量；压强是物体所受压力的大小与受力面积之比。热膨胀系数是单位体积的某种物质，温度升高1℃时体积的变化量，和比热容类似，都是描述单位量的物质在温度变化时的某种属性变化。
故选B。
（2）从表格中数据可以看出，固体铝、钢、铜的热膨胀系数分别为2.3×10−5/℃、1.2×10−5/℃、1.77×10−5/℃ ，而液体乙醇、甘油、水银的热膨胀系数分别为110×10−5/℃ 、49×10−5/℃ 、18×10−5/℃，所以一般来讲，液体的热膨胀系数远比固体的热膨胀系数大。
（3）热膨胀系数β是单位体积的某种物质，温度升高1℃时体积的变化量。体积变化量ΔV=V2​−V1 ，温度变化量Δt=t2​−t1​ ，单位体积为V1​ ，所以β=ΔVV1Δt=V2−V1V1(t2−t1)
（4）自然界中物质有固、液、气三态，三种状态物质分子间距不同，热膨胀系数不同，因此可探究物体的热膨胀系数与物体分子间的距离是否有关。
实验次数
1
2
3
电阻箱阻值R/Ω
电压U/V
