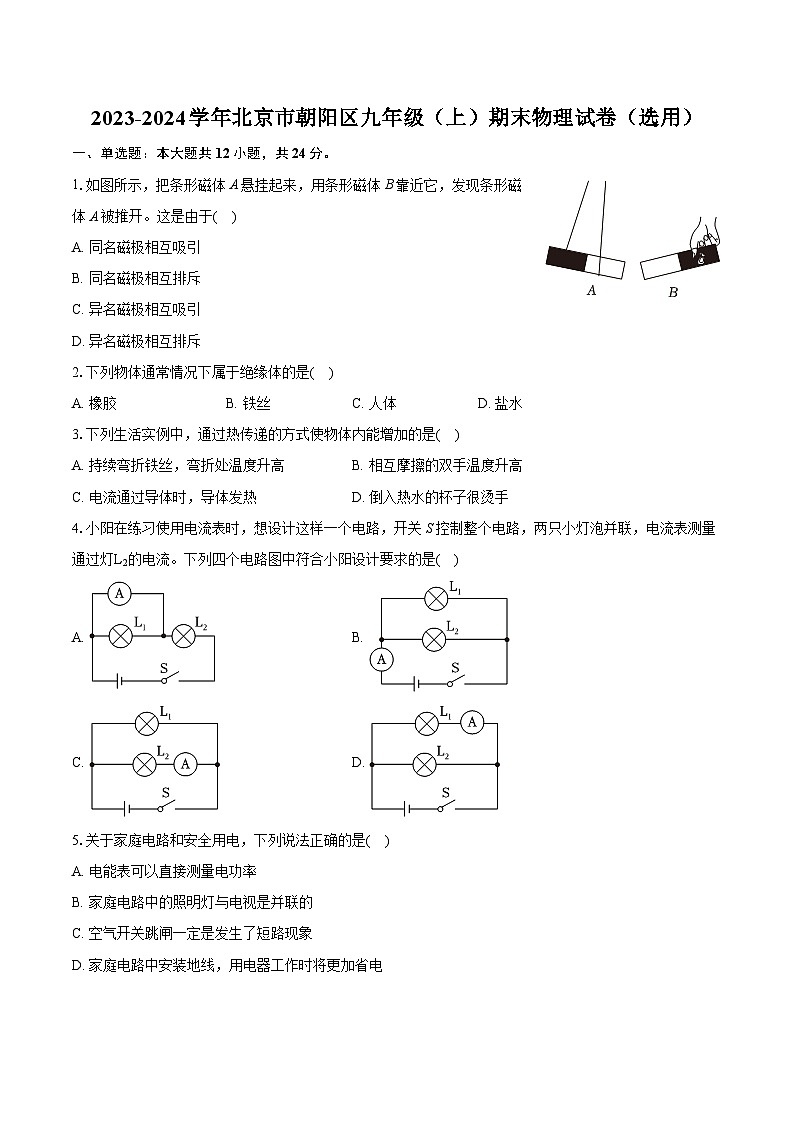

2023-2024学年北京市朝阳区九年级（上）期末物理试卷（选用）（含详细答案解析）
展开
这是一份2023-2024学年北京市朝阳区九年级（上）期末物理试卷（选用）（含详细答案解析），共21页。试卷主要包含了单选题，多选题，填空题，实验探究题，简答题，计算题，综合题等内容，欢迎下载使用。
1.如图所示，把条形磁体A悬挂起来，用条形磁体B靠近它，发现条形磁体A被推开。这是由于( )
A. 同名磁极相互吸引
B. 同名磁极相互排斥
C. 异名磁极相互吸引
D. 异名磁极相互排斥
2.下列物体通常情况下属于绝缘体的是( )
A. 橡胶B. 铁丝C. 人体D. 盐水
3.下列生活实例中，通过热传递的方式使物体内能增加的是( )
A. 持续弯折铁丝，弯折处温度升高B. 相互摩擦的双手温度升高
C. 电流通过导体时，导体发热D. 倒入热水的杯子很烫手
4.小阳在练习使用电流表时，想设计这样一个电路，开关S控制整个电路，两只小灯泡并联，电流表测量通过灯L2的电流。下列四个电路图中符合小阳设计要求的是( )
A. B.
C. D.
5.关于家庭电路和安全用电，下列说法正确的是( )
A. 电能表可以直接测量电功率
B. 家庭电路中的照明灯与电视是并联的
C. 空气开关跳闸一定是发生了短路现象
D. 家庭电路中安装地线，用电器工作时将更加省电

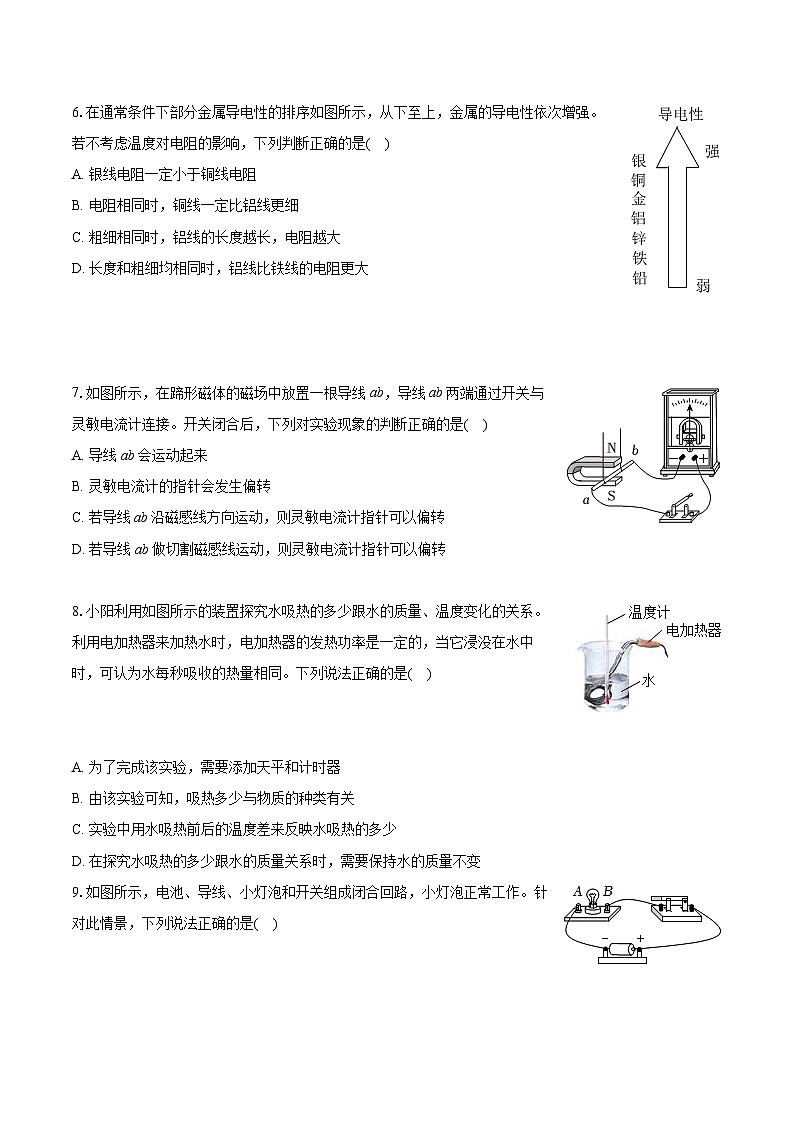

6.在通常条件下部分金属导电性的排序如图所示，从下至上，金属的导电性依次增强。若不考虑温度对电阻的影响，下列判断正确的是( )
A. 银线电阻一定小于铜线电阻
B. 电阻相同时，铜线一定比铝线更细
C. 粗细相同时，铝线的长度越长，电阻越大
D. 长度和粗细均相同时，铝线比铁线的电阻更大
7.如图所示，在蹄形磁体的磁场中放置一根导线ab，导线ab两端通过开关与灵敏电流计连接。开关闭合后，下列对实验现象的判断正确的是( )
A. 导线ab会运动起来
B. 灵敏电流计的指针会发生偏转
C. 若导线ab沿磁感线方向运动，则灵敏电流计指针可以偏转
D. 若导线ab做切割磁感线运动，则灵敏电流计指针可以偏转
8.小阳利用如图所示的装置探究水吸热的多少跟水的质量、温度变化的关系。利用电加热器来加热水时，电加热器的发热功率是一定的，当它浸没在水中时，可认为水每秒吸收的热量相同。下列说法正确的是( )
A. 为了完成该实验，需要添加天平和计时器
B. 由该实验可知，吸热多少与物质的种类有关
C. 实验中用水吸热前后的温度差来反映水吸热的多少
D. 在探究水吸热的多少跟水的质量关系时，需要保持水的质量不变

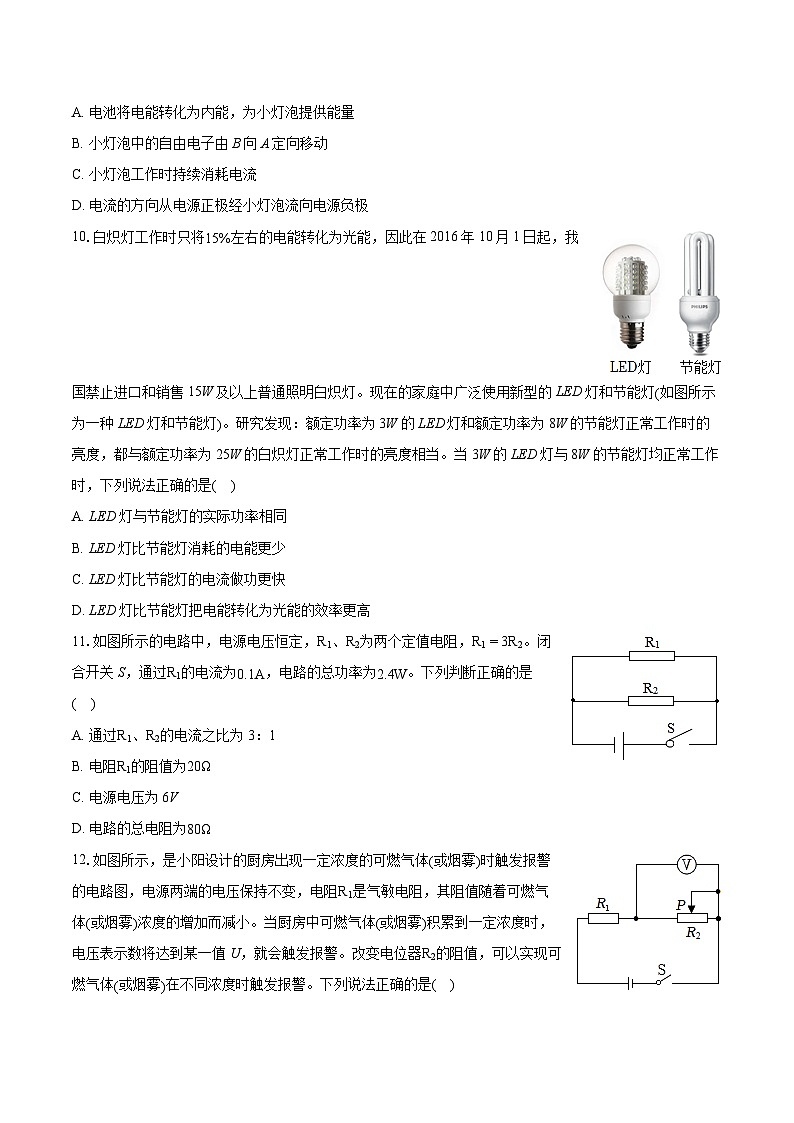

9.如图所示，电池、导线、小灯泡和开关组成闭合回路，小灯泡正常工作。针对此情景，下列说法正确的是( )
A. 电池将电能转化为内能，为小灯泡提供能量
B. 小灯泡中的自由电子由B向A定向移动
C. 小灯泡工作时持续消耗电流
D. 电流的方向从电源正极经小灯泡流向电源负极
10.白炽灯工作时只将15%左右的电能转化为光能，因此在2016年10月1日起，我国禁止进口和销售15W及以上普通照明白炽灯。现在的家庭中广泛使用新型的LED灯和节能灯(如图所示为一种LED灯和节能灯)。研究发现：额定功率为3W的LED灯和额定功率为8W的节能灯正常工作时的亮度，都与额定功率为25W的白炽灯正常工作时的亮度相当。当3W的LED灯与8W的节能灯均正常工作时，下列说法正确的是( )
A. LED灯与节能灯的实际功率相同
B. LED灯比节能灯消耗的电能更少
C. LED灯比节能灯的电流做功更快
D. LED灯比节能灯把电能转化为光能的效率更高
11.如图所示的电路中，电源电压恒定，R1、R2为两个定值电阻，R1=3R2。闭合开关S，通过R1的电流为0.1A，电路的总功率为2.4W。下列判断正确的是( )
A. 通过R1、R2的电流之比为3：1
B. 电阻R1的阻值为20Ω
C. 电源电压为6V
D. 电路的总电阻为80Ω
12.如图所示，是小阳设计的厨房出现一定浓度的可燃气体(或烟雾)时触发报警的电路图，电源两端的电压保持不变，电阻R1是气敏电阻，其阻值随着可燃气体(或烟雾)浓度的增加而减小。当厨房中可燃气体(或烟雾)积累到一定浓度时，电压表示数将达到某一值U，就会触发报警。改变电位器R2的阻值，可以实现可燃气体(或烟雾)在不同浓度时触发报警。下列说法正确的是( )
A. R2的阻值不变，随着可燃气体浓度增加，通过R1的电流减小
B. R2的阻值不变，随着可燃气体浓度的增加，电压表示数减小
C. 为了避免厨房存在微量烟雾时触发报警，应减小R2的阻值
D. 若只将电源电压变大，则可燃气体的浓度更高时触发报警
二、多选题：本大题共3小题，共6分。
13.下列说法正确的是( )
A. 冷水中的墨水比热水中的墨水扩散得慢，表明扩散快慢跟温度有关
B. 一根铁丝很难被拉断，表明固体分子间存在相互作用的斥力
C. 热机工作时可以将燃料中的化学能全部转化为机械能
D. 沙漠的昼夜温差很大的主要原因是沙石的比热容较小
14.对于磁场、磁感线的认识与研究，下列表述正确的是( )
A. 在磁体周围的空间中真实存在着磁场
B. 用磁感线可以形象地描述磁场的分布情况
C. 在磁体周围撒铁屑可以判断该磁体周围的磁场方向
D. 用能自由转动的小磁针可以判断磁场中某点的磁场方向
15.两只小灯泡L1和L2的额定电压均为6V，它们的U−I图象分别如图中A、B两条曲线所示。下列判断正确的是( )
A. L1的阻值一定为12Ω
B. L2的额定功率一定为6W
C. 若将它们并联在电压为4V的电源两端，电路的总电阻一定小于3.3Ω
D. 若将它们串联在电压为6V的电源两端，电路的总功率一定大于2.4W
三、填空题：本大题共2小题，共6分。
16.如图所示电能表的示数为______度。
17.瓶内滴入少许水，用带有玻璃管的塞子封住，玻璃管与气筒用橡胶管相连，如图所示。实验时，首先向瓶内持续打气，瓶内无色透明；当塞子跳起来时，可以看到瓶内出现白雾。
(1)向瓶内持续打气的过程中，瓶内气体的内能______。
(2)当塞子跳起来时，瓶内气体的能量转化与四冲程汽油机工作时的______相同。
A.吸气冲程
B.做功冲程
C.压缩冲程
D.排气冲程
四、实验探究题：本大题共5小题，共19分。
18.根据图中的电流方向，可知通电螺线管的______(选填“A”或“B”)端是N极。
19.为了研究通电导线在磁场中受力方向的情况，小阳利用如图所示的装置进行实验。接通电源，观察通电导线ab的运动方向。把电源的正负极对调后接入电路，观察通电导线ab的运动方向。
(1)小阳探究的问题是：通电导线在磁场中受力的方向跟______的方向是否有关。
(2)通电导线在磁场中受力的方向还与______有关，为了验证这个观点，接下来的实验操作是：______。
20.小阳设计了如图所示的电路，其中通过R1的电流用I1表示，通过R2的电流用I2表示，干路电流用I表示。验证：R1与R2并联时，干路电流等于各支路电流之和，即I=I1+I2。
(1)实验中的自变量是______。
(2)开关闭合前，两个滑动变阻器的滑片应移至______端。
(3)画出实验数据记录表格。
21.小阳用小灯泡、电压表、电流表、滑动变阻器、导线、开关及新的干电池等实验器材，探究通过导体的电流跟导体两端电压的关系，他设计的实验电路如图所示。
(1)本实验中使用滑动变阻器是为了保护电路和______。
(2)小阳设计的实验电路存在的问题是：______。
(3)解决问题后，小阳通过实验得到下表中的实验数据。请你帮助他分析归纳出实验结论：______。
22.将几十个小彩灯串联后接在家庭电路中，五光十色的彩灯带装扮着节日的夜晚。当其中一只小彩灯的灯丝烧断后，彩灯带不会熄灭，其原因是小彩灯内有一根表面涂有绝缘物质的细金属丝与灯丝并联，如图甲所示。当灯丝正常发光时，细金属丝与导电支架不导通；当灯丝烧断时，绝缘物质被击穿，细金属丝与导电支架瞬间导通，使其它小彩灯仍能发光。为了研究小彩灯的这一结构，小阳找来几只额定电压为5V的小彩灯进行实验，连接的电路如图乙所示。
(1)正确连接电路，闭合开关，发现小彩灯不亮，电流表有示数，电压表无示数，则电路的故障可能是______。
A.小彩灯与灯座接触不良
B.小彩灯被短接
C.有导线断了
D.滑动变阻器被短接
(2)排除故障后，通过正确操作将测得的实验数据及观察到的现象记录在下表中。
①小彩灯两端的电压为3V时，电流表示数如图丙所示，为______ A。
②小彩灯正常发光时的电阻为______Ω。
③小彩灯两端的电压增大时，小彩灯的灯丝电阻将______。
④当电压为7.5V时灯丝烧断，但细金属丝表面的绝缘物质并没有被击穿，其原因可能是______。
五、简答题：本大题共1小题，共3分。
23.将两只规格不同的小灯泡L1和L2并联接在电源两端，闭合开关后，两只小灯泡均正常发光，且灯L1比灯L2更亮。若将这两只小灯泡串联接在一个合适的电源两端，使灯L2仍正常发光。已知通过小灯泡的电流减小时，小灯泡变暗，灯丝电阻变小。请分析并判断这两只小灯泡串联时灯L1比灯L2更亮还是更暗？
六、计算题：本大题共2小题，共8分。
24.如图所示，电源两端电压为3V且保持不变，电阻R1的阻值为10Ω。当开关S闭合时，电压表示数为2V。求：
(1)电阻R2的阻值。
(2)电路的总功率。
25.小阳模仿某款电热器的电路图连接了如图所示的电路。电源两端的电压保持不变，定值电阻R1的阻值为20Ω。闭合开关S，断开开关S1，电流表的示数为0.2A；开关S和S1均闭合，电流表的示数为0.5A。
(1)画出实物电路所对应的电路图。
(2)求电源两端的电压。
(3)求在10s内电流通过电阻R2产生的热量。
七、综合题：本大题共1小题，共4分。
26.静电与放电
生活中，由于物体间相互摩擦，常常会使有些物体带上静电。静电积累到一定程度就会出现放电现象。放电并不是消灭了电荷，而是引起了电荷的转移，正负电荷互相抵消，使物体不显电性。
当高压带电体与导体距离很近时，会使它们之间的空气瞬间导电，形成电流，产生电火花，同时空气发声、发光，这种放电现象叫火花放电。雷电就是大气中一种剧烈的火花放电现象。云层之间、云层和大地之间的电压可达几百万伏至几亿伏，放电时的电流可达几万安至十几万安，产生很强的光和声。云层和大地之间的放电如果通过人体，能够立即致人死亡；如果通过树木、建筑物，巨大的热量和空气的振动会使它们受到严重的破坏。
干燥的冬天，身穿毛衣长时间走路之后，由于摩擦，身体上会积累静电荷，电压可达上千伏，如果手指靠近金属物品，你会感到手上有针刺般的疼痛感，这就是由火花放电引起的。
如果紧握一把钥匙，让钥匙的尖端靠近其他金属体，就会避免疼痛，若在光线较暗的地方，不但会听到响声，还会看到火花。
地球是个体积巨大的导体，可以容纳大量电荷。当有电荷流入大地时，地球不会表现出电荷量的变化，如同向海洋中放水，并不能明显改变海平面的高度一样。如果用导线将带电体与地球相连，电荷将从带电体流向地球，直到它不再带电。生产、生活实际中，有很多物体都需要防止由于电荷的积累带来的安全隐患。避免电荷积累的有效方法就是及时将正、负电荷进行中和抵消，将需要避免电荷积累的物体接地则是一项简单又有效的措施。如油罐车进行加油工作时，若车与机器表面的电荷积累过多，就会出现火花放电，从而引起火灾或爆炸，为此油罐车加油工作时就要接地(如图所示)。存在有大量易燃气体的工厂或实验室里，工作人员要穿一种特制的导电鞋，也是因为这个道理。
火花放电在社会生活中也有广泛的应用，如汽油机中的火花塞、燃气灶中的点火器等。
请根据上述阅读材料，回答下列问题：
(1)放电过程中电荷______(选填“被消灭”或“被转移”)，使物体不显电性。
(2)分析文中内容可知：火花放电时，可以把电能转化为______。(多选)
A.内能
B.光能
C.机械能
D.化学能
(3)在生产、生活中，为了防止火花放电给我们带来烦恼或危害，我们会采取各种措施。请你举出一个实例。
答案和解析
1.【答案】B
【解析】解：用条形磁体B靠近它，发现条形磁体A被推开，说明同名磁极相互排斥。
故选：B。
同名磁极相互排斥，异名磁极相互吸引。
本题考查了磁体间相互作用的规律，较为基础。
2.【答案】A
【解析】解：橡胶不容易导电，属于绝缘体；铁丝、人体和盐水都容易导电，属于导体，故A正确，BCD错误。
故选：A。
容易导电的物体叫做导体，例如：石墨、人体、大地以及酸、碱、盐的水溶液；不容易导电的物体叫做绝缘体，如：橡胶、玻璃、塑料等。
本题考查了导体与绝缘体的概念，比较简单。
3.【答案】D
【解析】解：A、用手反复弯折铁丝，对铁丝做功，铁丝弯折处的温度升高、内能增加，属于做功改变物体的内能，故A错误；
B、两手互相摩擦时，克服摩擦力做功，将机械能转化为内能，属于做功改变物体的内能，故B错误；
C、电流通过导体时，导体发热，通过做功的方式改变物体的内能，故C错误；
D、倒入热水的杯子很烫，属于热传递改变物体的内能，故D正确。
故选：D。
改变物体内能的方法：做功和热传递，热传递是能的转移过程，即内能从高温物体向低温物体转移的过程；做功实质是能的转化过程。
本题考查了改变物体内能的方法(做功和热传递)，注意二者的区别：热传递过程属于能的转移，做功属于能的转化，属于基础题目。
4.【答案】C
【解析】解：两灯泡并联，开关控制整个电路，开关串联在干路中，电流表测L2的电流，电流表串联L2在支路中；
A、图中两灯泡串联，电流表与小灯泡并联，开关串联在电路中，故A不符合题意；
B、图中两灯泡并联，开关控制整个电路，开关串联在干路中，电流表测干路的电流，故B不符合题意；
C、图中两灯泡并联，开关控制整个电路，开关串联在干路中，电流表测L2的电流，电流表串联L2在支路中，故C符合题意
D、图中两灯泡并联，开关控制整个电路，开关串联在干路中，电流表测L1的电流，电流表串联L1在支路中，故D不符合题意。
故选：C。
根据题目要求确定各电路元件的连接方式，然后连接实物电路图。
本题考查了电路图的设计，根据题目要求确定各电路元件的连接方式是正确解题的关键。
5.【答案】B
【解析】解：A、电能表可以直接测量电功，故A错误；
B、家庭电路中的用电器是并联的，故B正确；
C、空气开关跳闸也可能是电路中总功率过大，故C错误；
D、家庭电路中安装地线是防止人触电，故D错误。
故选：B。
(1)电能表是测量电功的仪表；
(2)家庭电路中的用电器是并联的；
(3)空气开关跳闸：短路或总功率过大；
(4)家庭电路中安装地线是防止人触电。
本题考查了家庭电路的相关知识，较为基础。
6.【答案】C
【解析】解：由题知，在相同温度下，比较各导体的电阻大小；
A、导体的电阻与导体的材料、长度与横截面积有关；铜线和铁线的材料不同，但不知道导体的长度和横截面积，所以无法确定铜线与铁线电阻的大小关系，故A错误；
B、电阻相同，只根据材料，无法判定铜导线和铝导线的粗细程度，故B错误；
C、粗细相同时，铝线的长度越长，电阻越大，故C正确；
D、长度和粗细均相同时，铝线比铁线的电阻更小，故D错误。
故选：C。
电阻大小与导体的长度、材料、横截面积和温度有关，因此在分析电阻的大小时应使用控制变量法，逐个因素进行比较。
本题考查了影响导体电阻的因素，知道影响导体电阻的因素即可正确解题，是一道基础题。
7.【答案】D
【解析】解：
AB、开关闭合后，电路中无电流，导体ab不会运动，灵敏电流计的指针不会发生偏转，故AB错误；
C、若导线ab沿磁感线方向运动，导线没有做切割磁感线运动，不会产生感应电流，则灵敏电流计指针不偏转，故C错误；
D、若导线ab做切割磁感线运动，会产生感应电流，则灵敏电流计指针可以偏转，故D正确。
故选：D。
要想产生感应电流，必须让闭合电路的一部分导体在磁场中做切割磁感线运动。
明确产生感应电流的条件是闭合电路的一部分导体，在磁场中做切割磁感线运动，是此题判断的关键因素。
8.【答案】A
【解析】解：AC、探究水吸热的多少跟水的质量、温度变化的关系，要测量出水的质量及温度的变化，根据转换法，通过加热时间表示吸热多少，故加天平和计时器，故A正确，C错误；
B、实验中只的水一种物质，故该实验不能研究吸热多少与物质的种类有关，故B错误；
C、在探究水吸热的多少跟水的质量关系时，需要控制其它因素不变而只改变水的质量，故C错误。
故选：A。
(1)使用同一加热器通过加热时间的长短来比较吸热多少，这种方法叫转换法；
(2)探究水吸热的多少跟水的质量、温度变化的关系，要测量出水的质量及温度的变化，据此确定所用的测量工具；
(3)根据控制变量法分析。
本题探究水吸热的多少跟水的质量、温度变化的关系，考查控制变量法、转换法的应用，为热学中的重要实验。
9.【答案】D
【解析】解：A、电池将化学能转化为电能，为小灯泡提供能量，故A错误；
BD、在电源外部，电流从电源正极出发，经过用电器回到电源负极，由于自由电子定向移动方向与电流方向相反，所以小灯泡中的自由电子由A向B定向移动，故B错误，D正确；
C、小灯泡工作时持续消耗电能，不消耗电流，故C错误。
故选：D。
(1)电源将其它形式的能转化为电能；
(2)正电荷定向移动的方向为电流方向，自由电子的定向移动的方向与电流方向相反；
(3)用电器工作时消耗电能，不消耗电流；
(4)在电源外部，电流从电源正极出发，经过用电器回到电源负极。
本题考查电源和用电器工作时的能量转化、电流方向和自由电子定向移动方向的关系，属于电学的基本内容，要熟练掌握。
10.【答案】D
【解析】解：A、当3W的LED灯与8W的节能灯均正常工作时，实际功率均等于额定功率，节能灯的实际功率较大，故A错误；
B、LED灯的实际功率较小，但未说明工作时间，故LED灯不一定比节能灯消耗的电能更少，故B错误；
C、功率表示电流做功的快慢，LED灯的实际功率较小，LED灯比节能灯的电流做功更慢，故C错误；
D、LED灯比节能灯把电能转化为光能的效率更高，故D正确。
故选：D。
A、当3W的LED灯与8W的节能灯均正常工作时，实际功率均等于额定功率；
B、LED灯的实际功率较小，但未说明工作时间，故LED灯不一定比节能灯消耗的电能更少；
C、功率表示电流做功的快慢；
D、LED灯比节能灯把电能转化为光能的效率更高。
本题考查功率的有关知识，是一道综合题。
11.【答案】C
【解析】解：A、由图可知，闭合开关S后，电阻R1、R2并联，因并联电路中各支路两端的电压与电源电压相等，可知U1=U2，由题知，R1=3R2，由I=UR可知通过R1、R2的电流之比为：
I1I2=UR1UR2=R2R1=R23R2=13，故A错误；
BCD、由通过R1的电流为0.1A知通过R2的电流为：I2=3I1=3×0.1A=0.3A，
干路的电流为：
I=I1+I2=0.1A+0.3A=0.4A，
电路的总功率为2.4W，由P=UI知电源电压为：
U=PI=，故C正确；
电阻R1的阻值为：
R1=UI1=6V0.1A=60Ω，故B错误；
电路的总电阻为：
R总=UI=6V0.4A=15Ω，故D错误。
故选：C。
由图知，闭合开关S后，两电阻并联，由并联电路的电压特点和欧姆定律分析两通过电阻的电流关系；
(2)由通过R1的电流为0.1A算出通过R2的电流，由并联电路电流的规律算出干路的电流，由P=UI算出电源电压，由欧姆定律算出电阻R1的阻值和电路的总电阻。
本题考查了并联电路的电压和电流特点、欧姆定律、电功率公式的应用，正确分析电路是前提，难度不大。
12.【答案】C
【解析】解：由电路图可知，R1与R2串联，电压表测R2两端的电压；
AB、R2的阻值不变，随着可燃气体浓度增加，电阻R1的电阻减小，电路的总电阻减小，由I=UR知通过R1的电流增大，由U=IR知R2两端的电压变大，电压表的示数变大，故AB错误；
C、烟雾较小时，其阻值大于较大时的阻值，其两端电压也比较大时的大，要使电压增大到触发报警，需要增加电路电流，电源电压不变，由欧姆定律知需要减小电路的总电阻，由串联电阻规律知需要减小R2的阻值，故C正确；
D、若只将电源电压变大，由I=UR可知电路中的电流变大，要使滑动变阻器两端的电压不变，电路中的电流也不变，所以电阻R1的电阻值需要增大，
可燃气体(或烟雾)浓度需要减小，即可燃气体的浓度更低时触发报警，故D错误。
故选：C。
由电路图可知，R1与R2串联，电压表测R2两端的电压；
(1)R2的阻值不变，随着可燃气体浓度增加，电阻R1的电阻减小，电路的总电阻减小，由I=UR判断出通过R1电流的好；
(2)根据串联电路的分压作用和欧姆定律分析解答；
(3)若只将电源电压变大，由I=UR可知电路中电流的变化，要使滑动变阻器两端的电压不变，电路中的电流也不变，根据欧姆定律判断出电阻R1的电阻值的变化，由气敏电阻与浓度的关系判断出触发报警时的浓度。
本题考查了串联电路的特点和欧姆定律的应用，难度较大。
13.【答案】AD
【解析】解：A、不同的物质，在相互接触时彼此进入对方的现象是扩散现象，扩散的快慢跟温度有关，温度越高，扩散越快；滴入热水中的墨水比滴入冷水中的墨水扩散得快，说明温度越高，分子运动越剧烈，故A正确。
B、由于分子间存在引力，因此一根铁丝很难被拉断，故B错误；
C、内燃机工作时，并不能将燃料所蕴藏的化学能全部用来对外做有用功，转化为机械能，有很大一部分能量在工作过程中损耗掉了，故C错误；
D、根据Q=cmΔt，质量和吸收相同热量时，沙漠地区主要是沙石，沙石的比热容小，沙石的温度变化量大，所以昼夜温差大，故D正确。
故选：AD。
(1)分子在永不停息地做无规则运动，其运动速度与温度有关，温度越高，运动速度越快；
(2)分子间存在相互作用的引力与斥力；
(3)在做功冲程中，燃料燃烧，化学能转化为内能，内能转化为机械能，其中只有少部分最后转化为机械能；
(4)根据Q=cmΔt，质量和吸收相同热量时，物体的比热容越小，温度变化量越大。
本题考查了分子的理论的知识、热机工作过程中能量的转化以及比热容的知识，需要熟练掌握。
14.【答案】BD
【解析】解：A、磁感线是为了研究方便引入的假想的有方向的曲线，是不存在的，故A错误；
BD、因为磁场是确实存在的，但是磁场是看不见摸不到的，故用磁感线来形象的表示磁场，磁感线越密的地方磁场越强，磁感线越疏的地方磁场越弱，磁感线上任一点的切线方向与放在该点小磁针静止时北极指的方向一致，故BD正确；
C、利用碎铁屑，可以判断磁体周围磁场分布情况，但不能判断磁场的方向，故C错误。
故选：BD。
磁感线是为了研究磁场方便假想的曲线；磁场中磁场方向可以根据放入该点的小磁针静止时N极所指方向判断，磁场看不见、摸不着，但是真实存在的。碎铁屑可以判断磁场的强弱，但不能显示磁场的方向。
本题关键是明确磁感线的概念以及物理意义，更要明确磁感线的特点，会画常见磁体和电流的磁感线。
15.【答案】BD
【解析】解：A、由图可知，灯泡L1两端的电压为6V时，通过的电流I1=0.5A，
由欧姆定律可得，灯泡L1正常发光时的电阻：R1=U1I1=6V0.5A=12Ω，但L1的U−I图像不是直线，表明灯泡灯丝的电阻是变化的，故A错误；
B、灯泡L2两端的电压为其额定电压6V时，通过的电流I2=1A，灯泡L2的额定电功率是：P2=U2I2=6V×1A=6W，故B正确；
C、若将它们并联在电压为4V的电源两端，由并联电路的电压规律可得，灯泡两端的电压：U′1=U′2=U′=4V，由图可知通过两灯的电流：
I′1=0.4A，I′2≈0.75A，
根据并联电路电流规律，干路的电流：I′=I′1+I′2≈0.4A+0.75A=1.15A，
欧姆定律可得电路的总电阻：R′=U′I′≈4V1.15A=3.48Ω>3.3Ω，故C错误；
D、由图可知，当两灯的电流均为0.4A时，灯泡L1两端的电压为：UL1=4V，灯泡L2两端的电压为：UL2≈1.75V，若两灯串联时电路的电流为0.4A，则电源电压：U总=UL1+UL2≈4V+1.75V<6V，
若将它们串联在电压为6V的电源两端，则电路的电流：I>0.4A，
由P=UI可得电路的总功率一定大于2.4W，故D正确。
故选：BD。
(1)由图可知灯泡L1的电阻是变化的，据此作答；
(2)由图可知灯泡两端的电压为6V时通过两灯泡的电流，根据P=UI计算灯泡L2正常发光时的电功率；
(3)由图可知，若将它们并联在电压为4V的电源两端，根据并联电路规律可知灯泡两端的电压，由图可知通过灯泡的电流，根据并联电路电流规律和欧姆定律计算电路的总电阻；
(4)若将它们串联在电压为6V的电源两端，由图可知电路中的电流大于0.4A，根据P=UI可知，电路消耗的电功大于2.4W。
本题考查串、并联电路的特点和欧姆定律、电功率公式、电功公式的应用，从图象中获取有用的信息是关键。
16.【答案】2024.1
【解析】解：电能表读数时最后一位为小数位，由图可知，电能表的示数为2024.1度。
故答案为：2024.1。
电能表读数时最后一位为小数位。
本题考查了电能表的读数，较为基础。
17.【答案】增加 B
【解析】解：(1)向瓶内持续打气的过程中，机械能转化为内能，瓶内气体的内能增加；
(2)当试管内水被酒精灯加热后，水蒸气的内能逐渐增大，最后会把塞子冲出去，水蒸气的内能转化为了塞子的机械能；汽油机的做功冲程是汽油燃烧产生的内能转化为曲轴的机械能，因此这一现象与做功冲程的能量转化相同，故选B。
故答案为：(1)增加；(2)B。
(1)做功可以改变物体的内能：当对物体做功时，物体的内能增大、温度升高；当物体对外做功时，物体的内能内能减小、温度降低；
(2)在汽油机的四冲程中，做功冲程是内能转化为机械能的冲程，试管内水蒸气的内能可以转化为塞子的机械能，与做功冲程相同。
本题主要考查做功改变物体的内能和四冲程汽油机能量转化原理，将原理应用于生活生产的实际是物理的一大特点。
18.【答案】A
【解析】如图，电流从通电螺线管的右端进入，从左端流出，根据安培定则可以判断通电螺线管的A端是N极，则通电螺线管的B端是S极。
通电螺线管的N极和S极通过安培定则进行判断：用右手握住螺线管，四指弯曲的方向跟螺线管中电流的方向一致，则大拇指所指的那端是通电螺线管的N极。
知道螺线管的电流方向、磁极、小磁针的磁极、磁感线中的任意一个，都可以根据磁场性质和安培定则判断另外几个。
19.【答案】电流 磁场方向 保持电源正负极不变，对调磁体的磁极，观察通电导线ab的运动方向
【解析】解：(1)接通电源，观察通电导线ab的运动方向。把电源的正负极对调后接入电路，观察通电导线ab的运动方向。此时保持磁场方向不变，改变电流方向，探究的问题是：通电导线在磁场中受力的方向跟电流的方向是否有关。
(2)通电导线在磁场中受力的方向还与磁场有关，为了验证这个观点，接下来的实验操作是：保持电源正负极不变，对调磁体的磁极，观察通电导线ab的运动方向。
故答案为：(1)电流；(2)磁场方向；保持电源正负极不变，对调磁体的磁极，观察通电导线ab的运动方向。
通电导体受力的方向与导体中电流的方向和磁场的方向有关，根据控制变量法分析解答。
本题考查磁场对电流作用力的方向和控制变量法的应用，属于基础题。
20.【答案】某个支路的电流 右
【解析】解：(1)实验通过移动滑动变阻器改变支路电流，因而自变量是某个支路的电流；
(2)为了保护电路，闭合开关前，滑动变阻器调到电阻最大位置，即图中的最右端；
(3)需要记录电流支路电流I1、I2和干路电流I，并且要多次测量，故记录实验数据表格如图所示：
故答案为：(1)某个支路的电流；(2)右；(3)见解答。
(1)实验通过移动滑动变阻器改变支路电流，据此分析；
(2)为了保护电路，闭合开关前，滑动变阻器调到电阻最大位置；
(3)根据测量的物理量设计表格。
本题考查并联电路的电流特点探究，属于中档题。
21.【答案】改变定值电阻两端的电压 灯泡的电阻不是定值，会受温度的影响； 导体的电阻不变时，通过导体的电流与导体两端的电压成正比
【解析】解：(1)本实验中滑动变阻器的作用是保护电路和改变定值电阻两端的电压；
(2)小阳设计的实验电路存在的问题是灯泡的电阻不是定值，会受温度的影响；
(3)由实验数据得出：⋅⋅⋅⋅⋅⋅Ω，故结论为：导体的电阻不变时，通过导体的电流与导体两端的电压成正比。
故答案为：(1)改变定值电阻两端的电压；(2)灯泡的电阻不是定值，会受温度的影响；(3)导体的电阻不变时，通过导体的电流与导体两端的电压成正比。
(1)本实验中滑动变阻器的作用是保护电路和改变定值电阻两端的电压；
(2)本实验要确保电阻一定，灯泡的电阻会受到温度的影响；
(3)由表中数据得出结论。
本题探究电流与电压关系，属于基础题。
22.【答案】B0.1625增大 没有达到一定的电压
【解析】解：(1)闭合开关后，电压表无示数，说明可能是电路断路或灯泡短路，电流表有示数，说明电路是通路，而灯泡不发光，则该故障的原因可能是小灯泡发生了短路，故B正确；
(2)①由图丙的电流表知，电流表选用小量程，分度值为0.02A，示数为0.16A；
②根据表格数据知小灯泡的额定电流为0.20A，小彩灯正常发光时的电阻为：
R=UI=5V0.20A=25Ω；
③由表格数据知，灯泡的电压增大，电流也增大，小灯泡变亮，灯丝的温度升高，由欧姆定律可知灯泡的电阻增大，这说明小彩灯的电阻随着其两端电压的增大而增大；
④只有达到一定的电压时，金属丝上的绝缘材料才会被击穿，当电压为7.5V时灯丝烧断，但细金属丝表面的绝缘物质并没有被击穿，其原因可能是没有达到一定的电压。
故答案为：(1)B；(2)①0.16； ②25； ③增大；④没有达到一定的电压。
(1)电路故障分两类：短路和断路。电路短路时，短路部分无电压，电流大；电路断路时，断路部分无电流，电压大；
(2)①根据图中电流表的量程和分度值度读出电流表的示数；
②根据表格中灯泡为额定电压时电流，根据R=UI算出小彩灯正常发光时的电阻；
③灯丝的电阻随温度的升高而增大；
④只有达到一定电压时细金属丝表面的绝缘物质才能被击穿。
本题考查了小灯泡电阻的测量，考查了故障分析、电阻的计算以及分析数据的能力，是一道综合题，难道不是很大。
23.【答案】解：将两只规格不同的小灯泡L1和L2并联接在电源两端，闭合开关后，两只小灯泡均正常发光，且灯L1比灯L2更亮，故灯L1的实际功率较大，并联电路中各支路两端的电压相同，根据R=U2P可知两灯的电阻大小为R1这两只小灯泡串联时电流处处相等，根据P=I2R可知L2的实际功率较大，灯L1比灯L2更暗。
答：这两只小灯泡串联时灯L1比灯L2更暗。
【解析】将两只规格不同的小灯泡L1和L2并联接在电源两端，闭合开关后，两只小灯泡均正常发光，且灯L1比灯L2更亮，故灯L1的实际功率较大，并联电路中各支路两端的电压相同，根据R=U2P可知两灯的电阻大小关系；这两只小灯泡串联时电流处处相等，根据P=I2R可知两灯的实际功率得大小关系，实际功率越大。灯越亮。
本题考查电功率的有关知识，是一道综合题。
24.【答案】解：由电路图可知，R1与R2串联，电压表测R2两端的电压。
(1)因串联电路中总电压等于各分电压之和，
所以，R1两端的电压：
U1=U−U2=3V−2V=1V，
因串联电路中各处的电流相等，
所以，电路中的电流：
I=U1R1=1V10Ω=0.1A，
则电阻R2的阻值：
R2=U2I=2V0.1A=20Ω；
(2)电路的总功P=UI=3V×0.1A=0.3W。
答：(1)电阻R2的阻值为20Ω；
(2)电路的总功率为0.3W。
【解析】由电路图可知，R1与R2串联，电压表测R2两端的电压。
(1)根据串联电路的电压特点求出R1两端的电压，根据串联电路的电流特点和欧姆定律求出电路中的电流，再根据欧姆定律求出电阻R2的阻值；
(2)根据P=UI求出总功率。
本题考查了串联电路的特点和欧姆定律、电功率公式的应用，是一道较为简单的应用题。
25.【答案】解：(1)由实物图知，电流电源从正极出来，依次通过开关、电流表正接线柱、从负接线柱出来，然后分成两条支路，一条通过开关S1、R1，另一条通过R2，最后汇合到电源的负极，电路图如图所示：
(2)闭合开关S，断开开关S1，只有R2工作，此时通过R2的电流I2=0.2A，
开关S和S1均闭合，R1、R2并联，通过干路的总干路I=0.5A，
根据并联电路的电流特点可知，通过R1的电流：I1=I−I2=0.5A−0.2A=0.3A，
由I=UR可知，R1两端的电压：U1=I1R1=0.3A×20Ω=6V；
根据并联电路的电压特点可知，电源电压：U=U2=U1=6V；
(3)在10s内电流通过电阻R2产生的热量：Q2=W2=U2I2t=6V×0.2A×10s=12J。
答：(1)电路图见解答；
(2)电源两端的电压为6V；
(3)在10s内电流通过电阻R2产生的热量为12J。
【解析】(1)由实物图知，电流电源从正极出来，依次通过开关、电流表正接线柱、从负接线柱出来，然后分成两条支路，一条通过开关S1、R1，另一条通过R2，最后汇合到电源的负极，据此画出电路图；
(2)闭合开关S，断开开关S1，只有R2工作，开关S和S1均闭合，R1、R2并联，根据并联电路的电流特点可知通过R1的电流，根据欧姆定律求出R1两端的电压，根据并联电路的电压特点可知电源电压；
(3)根据Q=W=UIt求出在10s内电流通过电阻R2产生的热量。
本题本题电路图的画法、并联电路的特点、欧姆定律以及焦耳定律的应用，是一道综合题，难度不大。
26.【答案】被转移 ABC
【解析】解：(1)根据材料内容可知，：放电并不是消灭了电荷，而是引起了电荷的转移，正负电荷互相抵消，使物体不显电性，所以放电过程中电荷被转移，使物体不显电性；
(2)根据材料内容可知，当高压带电体与导体距离很近时，会使它们之间的空气瞬间导电，形成电流，产生电火花，同时空气发声、发光、发热，这种放电现象叫火花放电，所以火花放电时，可以把电能转化为光能、机械能和内能，故选ABC；
(3)油罐车进行加油工作时，若车与机器表面的电荷积累过多，就会出现火花放电，从而引起火灾或爆炸，为此油罐车加油工作时就要接地。
故答案为：(1)被转移；
(2)ABC；
(3)油罐车进行加油工作时，若车与机器表面的电荷积累过多，就会出现火花放电，从而引起火灾或爆炸，为此油罐车加油工作时就要接地。
(1)根据材料内容可知，放电并不是消灭了电荷，而是引起了电荷的转移，正负电荷互相抵消，使物体不显电性；
(2)根据材料内容可知，当高压带电体与导体距离很近时，会使它们之间的空气瞬间导电，形成电流，产生电火花，同时空气发声、发光、发热，这种放电现象叫火花放电；
(3)油罐车加油工作时就要接地。
本题考查静电和放电现象，能从材料中获取相关信息是解题的关键。U/V
1.6
2.0
2.4
3.0
3.5
4.0
I/A
0.16
0.20
0.24
0.30
0.34
0.40
U/V
0.5
1.0
2.0
3.0
4.0
5.0
6.0
I/A
0.06
0.10
0.12
0.18
0.20
0.22
亮度
不亮
微红
亮度逐渐增大
I2/A
I1/A
I/A
1.如图所示，把条形磁体A悬挂起来，用条形磁体B靠近它，发现条形磁体A被推开。这是由于( )
A. 同名磁极相互吸引
B. 同名磁极相互排斥
C. 异名磁极相互吸引
D. 异名磁极相互排斥
2.下列物体通常情况下属于绝缘体的是( )
A. 橡胶B. 铁丝C. 人体D. 盐水
3.下列生活实例中，通过热传递的方式使物体内能增加的是( )
A. 持续弯折铁丝，弯折处温度升高B. 相互摩擦的双手温度升高
C. 电流通过导体时，导体发热D. 倒入热水的杯子很烫手
4.小阳在练习使用电流表时，想设计这样一个电路，开关S控制整个电路，两只小灯泡并联，电流表测量通过灯L2的电流。下列四个电路图中符合小阳设计要求的是( )
A. B.
C. D.
5.关于家庭电路和安全用电，下列说法正确的是( )
A. 电能表可以直接测量电功率
B. 家庭电路中的照明灯与电视是并联的
C. 空气开关跳闸一定是发生了短路现象
D. 家庭电路中安装地线，用电器工作时将更加省电
6.在通常条件下部分金属导电性的排序如图所示，从下至上，金属的导电性依次增强。若不考虑温度对电阻的影响，下列判断正确的是( )
A. 银线电阻一定小于铜线电阻
B. 电阻相同时，铜线一定比铝线更细
C. 粗细相同时，铝线的长度越长，电阻越大
D. 长度和粗细均相同时，铝线比铁线的电阻更大
7.如图所示，在蹄形磁体的磁场中放置一根导线ab，导线ab两端通过开关与灵敏电流计连接。开关闭合后，下列对实验现象的判断正确的是( )
A. 导线ab会运动起来
B. 灵敏电流计的指针会发生偏转
C. 若导线ab沿磁感线方向运动，则灵敏电流计指针可以偏转
D. 若导线ab做切割磁感线运动，则灵敏电流计指针可以偏转
8.小阳利用如图所示的装置探究水吸热的多少跟水的质量、温度变化的关系。利用电加热器来加热水时，电加热器的发热功率是一定的，当它浸没在水中时，可认为水每秒吸收的热量相同。下列说法正确的是( )
A. 为了完成该实验，需要添加天平和计时器
B. 由该实验可知，吸热多少与物质的种类有关
C. 实验中用水吸热前后的温度差来反映水吸热的多少
D. 在探究水吸热的多少跟水的质量关系时，需要保持水的质量不变
9.如图所示，电池、导线、小灯泡和开关组成闭合回路，小灯泡正常工作。针对此情景，下列说法正确的是( )
A. 电池将电能转化为内能，为小灯泡提供能量
B. 小灯泡中的自由电子由B向A定向移动
C. 小灯泡工作时持续消耗电流
D. 电流的方向从电源正极经小灯泡流向电源负极
10.白炽灯工作时只将15%左右的电能转化为光能，因此在2016年10月1日起，我国禁止进口和销售15W及以上普通照明白炽灯。现在的家庭中广泛使用新型的LED灯和节能灯(如图所示为一种LED灯和节能灯)。研究发现：额定功率为3W的LED灯和额定功率为8W的节能灯正常工作时的亮度，都与额定功率为25W的白炽灯正常工作时的亮度相当。当3W的LED灯与8W的节能灯均正常工作时，下列说法正确的是( )
A. LED灯与节能灯的实际功率相同
B. LED灯比节能灯消耗的电能更少
C. LED灯比节能灯的电流做功更快
D. LED灯比节能灯把电能转化为光能的效率更高
11.如图所示的电路中，电源电压恒定，R1、R2为两个定值电阻，R1=3R2。闭合开关S，通过R1的电流为0.1A，电路的总功率为2.4W。下列判断正确的是( )
A. 通过R1、R2的电流之比为3：1
B. 电阻R1的阻值为20Ω
C. 电源电压为6V
D. 电路的总电阻为80Ω
12.如图所示，是小阳设计的厨房出现一定浓度的可燃气体(或烟雾)时触发报警的电路图，电源两端的电压保持不变，电阻R1是气敏电阻，其阻值随着可燃气体(或烟雾)浓度的增加而减小。当厨房中可燃气体(或烟雾)积累到一定浓度时，电压表示数将达到某一值U，就会触发报警。改变电位器R2的阻值，可以实现可燃气体(或烟雾)在不同浓度时触发报警。下列说法正确的是( )
A. R2的阻值不变，随着可燃气体浓度增加，通过R1的电流减小
B. R2的阻值不变，随着可燃气体浓度的增加，电压表示数减小
C. 为了避免厨房存在微量烟雾时触发报警，应减小R2的阻值
D. 若只将电源电压变大，则可燃气体的浓度更高时触发报警
二、多选题：本大题共3小题，共6分。
13.下列说法正确的是( )
A. 冷水中的墨水比热水中的墨水扩散得慢，表明扩散快慢跟温度有关
B. 一根铁丝很难被拉断，表明固体分子间存在相互作用的斥力
C. 热机工作时可以将燃料中的化学能全部转化为机械能
D. 沙漠的昼夜温差很大的主要原因是沙石的比热容较小
14.对于磁场、磁感线的认识与研究，下列表述正确的是( )
A. 在磁体周围的空间中真实存在着磁场
B. 用磁感线可以形象地描述磁场的分布情况
C. 在磁体周围撒铁屑可以判断该磁体周围的磁场方向
D. 用能自由转动的小磁针可以判断磁场中某点的磁场方向
15.两只小灯泡L1和L2的额定电压均为6V，它们的U−I图象分别如图中A、B两条曲线所示。下列判断正确的是( )
A. L1的阻值一定为12Ω
B. L2的额定功率一定为6W
C. 若将它们并联在电压为4V的电源两端，电路的总电阻一定小于3.3Ω
D. 若将它们串联在电压为6V的电源两端，电路的总功率一定大于2.4W
三、填空题：本大题共2小题，共6分。
16.如图所示电能表的示数为______度。
17.瓶内滴入少许水，用带有玻璃管的塞子封住，玻璃管与气筒用橡胶管相连，如图所示。实验时，首先向瓶内持续打气，瓶内无色透明；当塞子跳起来时，可以看到瓶内出现白雾。
(1)向瓶内持续打气的过程中，瓶内气体的内能______。
(2)当塞子跳起来时，瓶内气体的能量转化与四冲程汽油机工作时的______相同。
A.吸气冲程
B.做功冲程
C.压缩冲程
D.排气冲程
四、实验探究题：本大题共5小题，共19分。
18.根据图中的电流方向，可知通电螺线管的______(选填“A”或“B”)端是N极。
19.为了研究通电导线在磁场中受力方向的情况，小阳利用如图所示的装置进行实验。接通电源，观察通电导线ab的运动方向。把电源的正负极对调后接入电路，观察通电导线ab的运动方向。
(1)小阳探究的问题是：通电导线在磁场中受力的方向跟______的方向是否有关。
(2)通电导线在磁场中受力的方向还与______有关，为了验证这个观点，接下来的实验操作是：______。
20.小阳设计了如图所示的电路，其中通过R1的电流用I1表示，通过R2的电流用I2表示，干路电流用I表示。验证：R1与R2并联时，干路电流等于各支路电流之和，即I=I1+I2。
(1)实验中的自变量是______。
(2)开关闭合前，两个滑动变阻器的滑片应移至______端。
(3)画出实验数据记录表格。
21.小阳用小灯泡、电压表、电流表、滑动变阻器、导线、开关及新的干电池等实验器材，探究通过导体的电流跟导体两端电压的关系，他设计的实验电路如图所示。
(1)本实验中使用滑动变阻器是为了保护电路和______。
(2)小阳设计的实验电路存在的问题是：______。
(3)解决问题后，小阳通过实验得到下表中的实验数据。请你帮助他分析归纳出实验结论：______。
22.将几十个小彩灯串联后接在家庭电路中，五光十色的彩灯带装扮着节日的夜晚。当其中一只小彩灯的灯丝烧断后，彩灯带不会熄灭，其原因是小彩灯内有一根表面涂有绝缘物质的细金属丝与灯丝并联，如图甲所示。当灯丝正常发光时，细金属丝与导电支架不导通；当灯丝烧断时，绝缘物质被击穿，细金属丝与导电支架瞬间导通，使其它小彩灯仍能发光。为了研究小彩灯的这一结构，小阳找来几只额定电压为5V的小彩灯进行实验，连接的电路如图乙所示。
(1)正确连接电路，闭合开关，发现小彩灯不亮，电流表有示数，电压表无示数，则电路的故障可能是______。
A.小彩灯与灯座接触不良
B.小彩灯被短接
C.有导线断了
D.滑动变阻器被短接
(2)排除故障后，通过正确操作将测得的实验数据及观察到的现象记录在下表中。
①小彩灯两端的电压为3V时，电流表示数如图丙所示，为______ A。
②小彩灯正常发光时的电阻为______Ω。
③小彩灯两端的电压增大时，小彩灯的灯丝电阻将______。
④当电压为7.5V时灯丝烧断，但细金属丝表面的绝缘物质并没有被击穿，其原因可能是______。
五、简答题：本大题共1小题，共3分。
23.将两只规格不同的小灯泡L1和L2并联接在电源两端，闭合开关后，两只小灯泡均正常发光，且灯L1比灯L2更亮。若将这两只小灯泡串联接在一个合适的电源两端，使灯L2仍正常发光。已知通过小灯泡的电流减小时，小灯泡变暗，灯丝电阻变小。请分析并判断这两只小灯泡串联时灯L1比灯L2更亮还是更暗？
六、计算题：本大题共2小题，共8分。
24.如图所示，电源两端电压为3V且保持不变，电阻R1的阻值为10Ω。当开关S闭合时，电压表示数为2V。求：
(1)电阻R2的阻值。
(2)电路的总功率。
25.小阳模仿某款电热器的电路图连接了如图所示的电路。电源两端的电压保持不变，定值电阻R1的阻值为20Ω。闭合开关S，断开开关S1，电流表的示数为0.2A；开关S和S1均闭合，电流表的示数为0.5A。
(1)画出实物电路所对应的电路图。
(2)求电源两端的电压。
(3)求在10s内电流通过电阻R2产生的热量。
七、综合题：本大题共1小题，共4分。
26.静电与放电
生活中，由于物体间相互摩擦，常常会使有些物体带上静电。静电积累到一定程度就会出现放电现象。放电并不是消灭了电荷，而是引起了电荷的转移，正负电荷互相抵消，使物体不显电性。
当高压带电体与导体距离很近时，会使它们之间的空气瞬间导电，形成电流，产生电火花，同时空气发声、发光，这种放电现象叫火花放电。雷电就是大气中一种剧烈的火花放电现象。云层之间、云层和大地之间的电压可达几百万伏至几亿伏，放电时的电流可达几万安至十几万安，产生很强的光和声。云层和大地之间的放电如果通过人体，能够立即致人死亡；如果通过树木、建筑物，巨大的热量和空气的振动会使它们受到严重的破坏。
干燥的冬天，身穿毛衣长时间走路之后，由于摩擦，身体上会积累静电荷，电压可达上千伏，如果手指靠近金属物品，你会感到手上有针刺般的疼痛感，这就是由火花放电引起的。
如果紧握一把钥匙，让钥匙的尖端靠近其他金属体，就会避免疼痛，若在光线较暗的地方，不但会听到响声，还会看到火花。
地球是个体积巨大的导体，可以容纳大量电荷。当有电荷流入大地时，地球不会表现出电荷量的变化，如同向海洋中放水，并不能明显改变海平面的高度一样。如果用导线将带电体与地球相连，电荷将从带电体流向地球，直到它不再带电。生产、生活实际中，有很多物体都需要防止由于电荷的积累带来的安全隐患。避免电荷积累的有效方法就是及时将正、负电荷进行中和抵消，将需要避免电荷积累的物体接地则是一项简单又有效的措施。如油罐车进行加油工作时，若车与机器表面的电荷积累过多，就会出现火花放电，从而引起火灾或爆炸，为此油罐车加油工作时就要接地(如图所示)。存在有大量易燃气体的工厂或实验室里，工作人员要穿一种特制的导电鞋，也是因为这个道理。
火花放电在社会生活中也有广泛的应用，如汽油机中的火花塞、燃气灶中的点火器等。
请根据上述阅读材料，回答下列问题：
(1)放电过程中电荷______(选填“被消灭”或“被转移”)，使物体不显电性。
(2)分析文中内容可知：火花放电时，可以把电能转化为______。(多选)
A.内能
B.光能
C.机械能
D.化学能
(3)在生产、生活中，为了防止火花放电给我们带来烦恼或危害，我们会采取各种措施。请你举出一个实例。
答案和解析
1.【答案】B
【解析】解：用条形磁体B靠近它，发现条形磁体A被推开，说明同名磁极相互排斥。
故选：B。
同名磁极相互排斥，异名磁极相互吸引。
本题考查了磁体间相互作用的规律，较为基础。
2.【答案】A
【解析】解：橡胶不容易导电，属于绝缘体；铁丝、人体和盐水都容易导电，属于导体，故A正确，BCD错误。
故选：A。
容易导电的物体叫做导体，例如：石墨、人体、大地以及酸、碱、盐的水溶液；不容易导电的物体叫做绝缘体，如：橡胶、玻璃、塑料等。
本题考查了导体与绝缘体的概念，比较简单。
3.【答案】D
【解析】解：A、用手反复弯折铁丝，对铁丝做功，铁丝弯折处的温度升高、内能增加，属于做功改变物体的内能，故A错误；
B、两手互相摩擦时，克服摩擦力做功，将机械能转化为内能，属于做功改变物体的内能，故B错误；
C、电流通过导体时，导体发热，通过做功的方式改变物体的内能，故C错误；
D、倒入热水的杯子很烫，属于热传递改变物体的内能，故D正确。
故选：D。
改变物体内能的方法：做功和热传递，热传递是能的转移过程，即内能从高温物体向低温物体转移的过程；做功实质是能的转化过程。
本题考查了改变物体内能的方法(做功和热传递)，注意二者的区别：热传递过程属于能的转移，做功属于能的转化，属于基础题目。
4.【答案】C
【解析】解：两灯泡并联，开关控制整个电路，开关串联在干路中，电流表测L2的电流，电流表串联L2在支路中；
A、图中两灯泡串联，电流表与小灯泡并联，开关串联在电路中，故A不符合题意；
B、图中两灯泡并联，开关控制整个电路，开关串联在干路中，电流表测干路的电流，故B不符合题意；
C、图中两灯泡并联，开关控制整个电路，开关串联在干路中，电流表测L2的电流，电流表串联L2在支路中，故C符合题意
D、图中两灯泡并联，开关控制整个电路，开关串联在干路中，电流表测L1的电流，电流表串联L1在支路中，故D不符合题意。
故选：C。
根据题目要求确定各电路元件的连接方式，然后连接实物电路图。
本题考查了电路图的设计，根据题目要求确定各电路元件的连接方式是正确解题的关键。
5.【答案】B
【解析】解：A、电能表可以直接测量电功，故A错误；
B、家庭电路中的用电器是并联的，故B正确；
C、空气开关跳闸也可能是电路中总功率过大，故C错误；
D、家庭电路中安装地线是防止人触电，故D错误。
故选：B。
(1)电能表是测量电功的仪表；
(2)家庭电路中的用电器是并联的；
(3)空气开关跳闸：短路或总功率过大；
(4)家庭电路中安装地线是防止人触电。
本题考查了家庭电路的相关知识，较为基础。
6.【答案】C
【解析】解：由题知，在相同温度下，比较各导体的电阻大小；
A、导体的电阻与导体的材料、长度与横截面积有关；铜线和铁线的材料不同，但不知道导体的长度和横截面积，所以无法确定铜线与铁线电阻的大小关系，故A错误；
B、电阻相同，只根据材料，无法判定铜导线和铝导线的粗细程度，故B错误；
C、粗细相同时，铝线的长度越长，电阻越大，故C正确；
D、长度和粗细均相同时，铝线比铁线的电阻更小，故D错误。
故选：C。
电阻大小与导体的长度、材料、横截面积和温度有关，因此在分析电阻的大小时应使用控制变量法，逐个因素进行比较。
本题考查了影响导体电阻的因素，知道影响导体电阻的因素即可正确解题，是一道基础题。
7.【答案】D
【解析】解：
AB、开关闭合后，电路中无电流，导体ab不会运动，灵敏电流计的指针不会发生偏转，故AB错误；
C、若导线ab沿磁感线方向运动，导线没有做切割磁感线运动，不会产生感应电流，则灵敏电流计指针不偏转，故C错误；
D、若导线ab做切割磁感线运动，会产生感应电流，则灵敏电流计指针可以偏转，故D正确。
故选：D。
要想产生感应电流，必须让闭合电路的一部分导体在磁场中做切割磁感线运动。
明确产生感应电流的条件是闭合电路的一部分导体，在磁场中做切割磁感线运动，是此题判断的关键因素。
8.【答案】A
【解析】解：AC、探究水吸热的多少跟水的质量、温度变化的关系，要测量出水的质量及温度的变化，根据转换法，通过加热时间表示吸热多少，故加天平和计时器，故A正确，C错误；
B、实验中只的水一种物质，故该实验不能研究吸热多少与物质的种类有关，故B错误；
C、在探究水吸热的多少跟水的质量关系时，需要控制其它因素不变而只改变水的质量，故C错误。
故选：A。
(1)使用同一加热器通过加热时间的长短来比较吸热多少，这种方法叫转换法；
(2)探究水吸热的多少跟水的质量、温度变化的关系，要测量出水的质量及温度的变化，据此确定所用的测量工具；
(3)根据控制变量法分析。
本题探究水吸热的多少跟水的质量、温度变化的关系，考查控制变量法、转换法的应用，为热学中的重要实验。
9.【答案】D
【解析】解：A、电池将化学能转化为电能，为小灯泡提供能量，故A错误；
BD、在电源外部，电流从电源正极出发，经过用电器回到电源负极，由于自由电子定向移动方向与电流方向相反，所以小灯泡中的自由电子由A向B定向移动，故B错误，D正确；
C、小灯泡工作时持续消耗电能，不消耗电流，故C错误。
故选：D。
(1)电源将其它形式的能转化为电能；
(2)正电荷定向移动的方向为电流方向，自由电子的定向移动的方向与电流方向相反；
(3)用电器工作时消耗电能，不消耗电流；
(4)在电源外部，电流从电源正极出发，经过用电器回到电源负极。
本题考查电源和用电器工作时的能量转化、电流方向和自由电子定向移动方向的关系，属于电学的基本内容，要熟练掌握。
10.【答案】D
【解析】解：A、当3W的LED灯与8W的节能灯均正常工作时，实际功率均等于额定功率，节能灯的实际功率较大，故A错误；
B、LED灯的实际功率较小，但未说明工作时间，故LED灯不一定比节能灯消耗的电能更少，故B错误；
C、功率表示电流做功的快慢，LED灯的实际功率较小，LED灯比节能灯的电流做功更慢，故C错误；
D、LED灯比节能灯把电能转化为光能的效率更高，故D正确。
故选：D。
A、当3W的LED灯与8W的节能灯均正常工作时，实际功率均等于额定功率；
B、LED灯的实际功率较小，但未说明工作时间，故LED灯不一定比节能灯消耗的电能更少；
C、功率表示电流做功的快慢；
D、LED灯比节能灯把电能转化为光能的效率更高。
本题考查功率的有关知识，是一道综合题。
11.【答案】C
【解析】解：A、由图可知，闭合开关S后，电阻R1、R2并联，因并联电路中各支路两端的电压与电源电压相等，可知U1=U2，由题知，R1=3R2，由I=UR可知通过R1、R2的电流之比为：
I1I2=UR1UR2=R2R1=R23R2=13，故A错误；
BCD、由通过R1的电流为0.1A知通过R2的电流为：I2=3I1=3×0.1A=0.3A，
干路的电流为：
I=I1+I2=0.1A+0.3A=0.4A，
电路的总功率为2.4W，由P=UI知电源电压为：
U=PI=，故C正确；
电阻R1的阻值为：
R1=UI1=6V0.1A=60Ω，故B错误；
电路的总电阻为：
R总=UI=6V0.4A=15Ω，故D错误。
故选：C。
由图知，闭合开关S后，两电阻并联，由并联电路的电压特点和欧姆定律分析两通过电阻的电流关系；
(2)由通过R1的电流为0.1A算出通过R2的电流，由并联电路电流的规律算出干路的电流，由P=UI算出电源电压，由欧姆定律算出电阻R1的阻值和电路的总电阻。
本题考查了并联电路的电压和电流特点、欧姆定律、电功率公式的应用，正确分析电路是前提，难度不大。
12.【答案】C
【解析】解：由电路图可知，R1与R2串联，电压表测R2两端的电压；
AB、R2的阻值不变，随着可燃气体浓度增加，电阻R1的电阻减小，电路的总电阻减小，由I=UR知通过R1的电流增大，由U=IR知R2两端的电压变大，电压表的示数变大，故AB错误；
C、烟雾较小时，其阻值大于较大时的阻值，其两端电压也比较大时的大，要使电压增大到触发报警，需要增加电路电流，电源电压不变，由欧姆定律知需要减小电路的总电阻，由串联电阻规律知需要减小R2的阻值，故C正确；
D、若只将电源电压变大，由I=UR可知电路中的电流变大，要使滑动变阻器两端的电压不变，电路中的电流也不变，所以电阻R1的电阻值需要增大，
可燃气体(或烟雾)浓度需要减小，即可燃气体的浓度更低时触发报警，故D错误。
故选：C。
由电路图可知，R1与R2串联，电压表测R2两端的电压；
(1)R2的阻值不变，随着可燃气体浓度增加，电阻R1的电阻减小，电路的总电阻减小，由I=UR判断出通过R1电流的好；
(2)根据串联电路的分压作用和欧姆定律分析解答；
(3)若只将电源电压变大，由I=UR可知电路中电流的变化，要使滑动变阻器两端的电压不变，电路中的电流也不变，根据欧姆定律判断出电阻R1的电阻值的变化，由气敏电阻与浓度的关系判断出触发报警时的浓度。
本题考查了串联电路的特点和欧姆定律的应用，难度较大。
13.【答案】AD
【解析】解：A、不同的物质，在相互接触时彼此进入对方的现象是扩散现象，扩散的快慢跟温度有关，温度越高，扩散越快；滴入热水中的墨水比滴入冷水中的墨水扩散得快，说明温度越高，分子运动越剧烈，故A正确。
B、由于分子间存在引力，因此一根铁丝很难被拉断，故B错误；
C、内燃机工作时，并不能将燃料所蕴藏的化学能全部用来对外做有用功，转化为机械能，有很大一部分能量在工作过程中损耗掉了，故C错误；
D、根据Q=cmΔt，质量和吸收相同热量时，沙漠地区主要是沙石，沙石的比热容小，沙石的温度变化量大，所以昼夜温差大，故D正确。
故选：AD。
(1)分子在永不停息地做无规则运动，其运动速度与温度有关，温度越高，运动速度越快；
(2)分子间存在相互作用的引力与斥力；
(3)在做功冲程中，燃料燃烧，化学能转化为内能，内能转化为机械能，其中只有少部分最后转化为机械能；
(4)根据Q=cmΔt，质量和吸收相同热量时，物体的比热容越小，温度变化量越大。
本题考查了分子的理论的知识、热机工作过程中能量的转化以及比热容的知识，需要熟练掌握。
14.【答案】BD
【解析】解：A、磁感线是为了研究方便引入的假想的有方向的曲线，是不存在的，故A错误；
BD、因为磁场是确实存在的，但是磁场是看不见摸不到的，故用磁感线来形象的表示磁场，磁感线越密的地方磁场越强，磁感线越疏的地方磁场越弱，磁感线上任一点的切线方向与放在该点小磁针静止时北极指的方向一致，故BD正确；
C、利用碎铁屑，可以判断磁体周围磁场分布情况，但不能判断磁场的方向，故C错误。
故选：BD。
磁感线是为了研究磁场方便假想的曲线；磁场中磁场方向可以根据放入该点的小磁针静止时N极所指方向判断，磁场看不见、摸不着，但是真实存在的。碎铁屑可以判断磁场的强弱，但不能显示磁场的方向。
本题关键是明确磁感线的概念以及物理意义，更要明确磁感线的特点，会画常见磁体和电流的磁感线。
15.【答案】BD
【解析】解：A、由图可知，灯泡L1两端的电压为6V时，通过的电流I1=0.5A，
由欧姆定律可得，灯泡L1正常发光时的电阻：R1=U1I1=6V0.5A=12Ω，但L1的U−I图像不是直线，表明灯泡灯丝的电阻是变化的，故A错误；
B、灯泡L2两端的电压为其额定电压6V时，通过的电流I2=1A，灯泡L2的额定电功率是：P2=U2I2=6V×1A=6W，故B正确；
C、若将它们并联在电压为4V的电源两端，由并联电路的电压规律可得，灯泡两端的电压：U′1=U′2=U′=4V，由图可知通过两灯的电流：
I′1=0.4A，I′2≈0.75A，
根据并联电路电流规律，干路的电流：I′=I′1+I′2≈0.4A+0.75A=1.15A，
欧姆定律可得电路的总电阻：R′=U′I′≈4V1.15A=3.48Ω>3.3Ω，故C错误；
D、由图可知，当两灯的电流均为0.4A时，灯泡L1两端的电压为：UL1=4V，灯泡L2两端的电压为：UL2≈1.75V，若两灯串联时电路的电流为0.4A，则电源电压：U总=UL1+UL2≈4V+1.75V<6V，
若将它们串联在电压为6V的电源两端，则电路的电流：I>0.4A，
由P=UI可得电路的总功率一定大于2.4W，故D正确。
故选：BD。
(1)由图可知灯泡L1的电阻是变化的，据此作答；
(2)由图可知灯泡两端的电压为6V时通过两灯泡的电流，根据P=UI计算灯泡L2正常发光时的电功率；
(3)由图可知，若将它们并联在电压为4V的电源两端，根据并联电路规律可知灯泡两端的电压，由图可知通过灯泡的电流，根据并联电路电流规律和欧姆定律计算电路的总电阻；
(4)若将它们串联在电压为6V的电源两端，由图可知电路中的电流大于0.4A，根据P=UI可知，电路消耗的电功大于2.4W。
本题考查串、并联电路的特点和欧姆定律、电功率公式、电功公式的应用，从图象中获取有用的信息是关键。
16.【答案】2024.1
【解析】解：电能表读数时最后一位为小数位，由图可知，电能表的示数为2024.1度。
故答案为：2024.1。
电能表读数时最后一位为小数位。
本题考查了电能表的读数，较为基础。
17.【答案】增加 B
【解析】解：(1)向瓶内持续打气的过程中，机械能转化为内能，瓶内气体的内能增加；
(2)当试管内水被酒精灯加热后，水蒸气的内能逐渐增大，最后会把塞子冲出去，水蒸气的内能转化为了塞子的机械能；汽油机的做功冲程是汽油燃烧产生的内能转化为曲轴的机械能，因此这一现象与做功冲程的能量转化相同，故选B。
故答案为：(1)增加；(2)B。
(1)做功可以改变物体的内能：当对物体做功时，物体的内能增大、温度升高；当物体对外做功时，物体的内能内能减小、温度降低；
(2)在汽油机的四冲程中，做功冲程是内能转化为机械能的冲程，试管内水蒸气的内能可以转化为塞子的机械能，与做功冲程相同。
本题主要考查做功改变物体的内能和四冲程汽油机能量转化原理，将原理应用于生活生产的实际是物理的一大特点。
18.【答案】A
【解析】如图，电流从通电螺线管的右端进入，从左端流出，根据安培定则可以判断通电螺线管的A端是N极，则通电螺线管的B端是S极。
通电螺线管的N极和S极通过安培定则进行判断：用右手握住螺线管，四指弯曲的方向跟螺线管中电流的方向一致，则大拇指所指的那端是通电螺线管的N极。
知道螺线管的电流方向、磁极、小磁针的磁极、磁感线中的任意一个，都可以根据磁场性质和安培定则判断另外几个。
19.【答案】电流 磁场方向 保持电源正负极不变，对调磁体的磁极，观察通电导线ab的运动方向
【解析】解：(1)接通电源，观察通电导线ab的运动方向。把电源的正负极对调后接入电路，观察通电导线ab的运动方向。此时保持磁场方向不变，改变电流方向，探究的问题是：通电导线在磁场中受力的方向跟电流的方向是否有关。
(2)通电导线在磁场中受力的方向还与磁场有关，为了验证这个观点，接下来的实验操作是：保持电源正负极不变，对调磁体的磁极，观察通电导线ab的运动方向。
故答案为：(1)电流；(2)磁场方向；保持电源正负极不变，对调磁体的磁极，观察通电导线ab的运动方向。
通电导体受力的方向与导体中电流的方向和磁场的方向有关，根据控制变量法分析解答。
本题考查磁场对电流作用力的方向和控制变量法的应用，属于基础题。
20.【答案】某个支路的电流 右
【解析】解：(1)实验通过移动滑动变阻器改变支路电流，因而自变量是某个支路的电流；
(2)为了保护电路，闭合开关前，滑动变阻器调到电阻最大位置，即图中的最右端；
(3)需要记录电流支路电流I1、I2和干路电流I，并且要多次测量，故记录实验数据表格如图所示：
故答案为：(1)某个支路的电流；(2)右；(3)见解答。
(1)实验通过移动滑动变阻器改变支路电流，据此分析；
(2)为了保护电路，闭合开关前，滑动变阻器调到电阻最大位置；
(3)根据测量的物理量设计表格。
本题考查并联电路的电流特点探究，属于中档题。
21.【答案】改变定值电阻两端的电压 灯泡的电阻不是定值，会受温度的影响； 导体的电阻不变时，通过导体的电流与导体两端的电压成正比
【解析】解：(1)本实验中滑动变阻器的作用是保护电路和改变定值电阻两端的电压；
(2)小阳设计的实验电路存在的问题是灯泡的电阻不是定值，会受温度的影响；
(3)由实验数据得出：⋅⋅⋅⋅⋅⋅Ω，故结论为：导体的电阻不变时，通过导体的电流与导体两端的电压成正比。
故答案为：(1)改变定值电阻两端的电压；(2)灯泡的电阻不是定值，会受温度的影响；(3)导体的电阻不变时，通过导体的电流与导体两端的电压成正比。
(1)本实验中滑动变阻器的作用是保护电路和改变定值电阻两端的电压；
(2)本实验要确保电阻一定，灯泡的电阻会受到温度的影响；
(3)由表中数据得出结论。
本题探究电流与电压关系，属于基础题。
22.【答案】B0.1625增大 没有达到一定的电压
【解析】解：(1)闭合开关后，电压表无示数，说明可能是电路断路或灯泡短路，电流表有示数，说明电路是通路，而灯泡不发光，则该故障的原因可能是小灯泡发生了短路，故B正确；
(2)①由图丙的电流表知，电流表选用小量程，分度值为0.02A，示数为0.16A；
②根据表格数据知小灯泡的额定电流为0.20A，小彩灯正常发光时的电阻为：
R=UI=5V0.20A=25Ω；
③由表格数据知，灯泡的电压增大，电流也增大，小灯泡变亮，灯丝的温度升高，由欧姆定律可知灯泡的电阻增大，这说明小彩灯的电阻随着其两端电压的增大而增大；
④只有达到一定的电压时，金属丝上的绝缘材料才会被击穿，当电压为7.5V时灯丝烧断，但细金属丝表面的绝缘物质并没有被击穿，其原因可能是没有达到一定的电压。
故答案为：(1)B；(2)①0.16； ②25； ③增大；④没有达到一定的电压。
(1)电路故障分两类：短路和断路。电路短路时，短路部分无电压，电流大；电路断路时，断路部分无电流，电压大；
(2)①根据图中电流表的量程和分度值度读出电流表的示数；
②根据表格中灯泡为额定电压时电流，根据R=UI算出小彩灯正常发光时的电阻；
③灯丝的电阻随温度的升高而增大；
④只有达到一定电压时细金属丝表面的绝缘物质才能被击穿。
本题考查了小灯泡电阻的测量，考查了故障分析、电阻的计算以及分析数据的能力，是一道综合题，难道不是很大。
23.【答案】解：将两只规格不同的小灯泡L1和L2并联接在电源两端，闭合开关后，两只小灯泡均正常发光，且灯L1比灯L2更亮，故灯L1的实际功率较大，并联电路中各支路两端的电压相同，根据R=U2P可知两灯的电阻大小为R1
答：这两只小灯泡串联时灯L1比灯L2更暗。
【解析】将两只规格不同的小灯泡L1和L2并联接在电源两端，闭合开关后，两只小灯泡均正常发光，且灯L1比灯L2更亮，故灯L1的实际功率较大，并联电路中各支路两端的电压相同，根据R=U2P可知两灯的电阻大小关系；这两只小灯泡串联时电流处处相等，根据P=I2R可知两灯的实际功率得大小关系，实际功率越大。灯越亮。
本题考查电功率的有关知识，是一道综合题。
24.【答案】解：由电路图可知，R1与R2串联，电压表测R2两端的电压。
(1)因串联电路中总电压等于各分电压之和，
所以，R1两端的电压：
U1=U−U2=3V−2V=1V，
因串联电路中各处的电流相等，
所以，电路中的电流：
I=U1R1=1V10Ω=0.1A，
则电阻R2的阻值：
R2=U2I=2V0.1A=20Ω；
(2)电路的总功P=UI=3V×0.1A=0.3W。
答：(1)电阻R2的阻值为20Ω；
(2)电路的总功率为0.3W。
【解析】由电路图可知，R1与R2串联，电压表测R2两端的电压。
(1)根据串联电路的电压特点求出R1两端的电压，根据串联电路的电流特点和欧姆定律求出电路中的电流，再根据欧姆定律求出电阻R2的阻值；
(2)根据P=UI求出总功率。
本题考查了串联电路的特点和欧姆定律、电功率公式的应用，是一道较为简单的应用题。
25.【答案】解：(1)由实物图知，电流电源从正极出来，依次通过开关、电流表正接线柱、从负接线柱出来，然后分成两条支路，一条通过开关S1、R1，另一条通过R2，最后汇合到电源的负极，电路图如图所示：
(2)闭合开关S，断开开关S1，只有R2工作，此时通过R2的电流I2=0.2A，
开关S和S1均闭合，R1、R2并联，通过干路的总干路I=0.5A，
根据并联电路的电流特点可知，通过R1的电流：I1=I−I2=0.5A−0.2A=0.3A，
由I=UR可知，R1两端的电压：U1=I1R1=0.3A×20Ω=6V；
根据并联电路的电压特点可知，电源电压：U=U2=U1=6V；
(3)在10s内电流通过电阻R2产生的热量：Q2=W2=U2I2t=6V×0.2A×10s=12J。
答：(1)电路图见解答；
(2)电源两端的电压为6V；
(3)在10s内电流通过电阻R2产生的热量为12J。
【解析】(1)由实物图知，电流电源从正极出来，依次通过开关、电流表正接线柱、从负接线柱出来，然后分成两条支路，一条通过开关S1、R1，另一条通过R2，最后汇合到电源的负极，据此画出电路图；
(2)闭合开关S，断开开关S1，只有R2工作，开关S和S1均闭合，R1、R2并联，根据并联电路的电流特点可知通过R1的电流，根据欧姆定律求出R1两端的电压，根据并联电路的电压特点可知电源电压；
(3)根据Q=W=UIt求出在10s内电流通过电阻R2产生的热量。
本题本题电路图的画法、并联电路的特点、欧姆定律以及焦耳定律的应用，是一道综合题，难度不大。
26.【答案】被转移 ABC
【解析】解：(1)根据材料内容可知，：放电并不是消灭了电荷，而是引起了电荷的转移，正负电荷互相抵消，使物体不显电性，所以放电过程中电荷被转移，使物体不显电性；
(2)根据材料内容可知，当高压带电体与导体距离很近时，会使它们之间的空气瞬间导电，形成电流，产生电火花，同时空气发声、发光、发热，这种放电现象叫火花放电，所以火花放电时，可以把电能转化为光能、机械能和内能，故选ABC；
(3)油罐车进行加油工作时，若车与机器表面的电荷积累过多，就会出现火花放电，从而引起火灾或爆炸，为此油罐车加油工作时就要接地。
故答案为：(1)被转移；
(2)ABC；
(3)油罐车进行加油工作时，若车与机器表面的电荷积累过多，就会出现火花放电，从而引起火灾或爆炸，为此油罐车加油工作时就要接地。
(1)根据材料内容可知，放电并不是消灭了电荷，而是引起了电荷的转移，正负电荷互相抵消，使物体不显电性；
(2)根据材料内容可知，当高压带电体与导体距离很近时，会使它们之间的空气瞬间导电，形成电流，产生电火花，同时空气发声、发光、发热，这种放电现象叫火花放电；
(3)油罐车加油工作时就要接地。
本题考查静电和放电现象，能从材料中获取相关信息是解题的关键。U/V
1.6
2.0
2.4
3.0
3.5
4.0
I/A
0.16
0.20
0.24
0.30
0.34
0.40
U/V
0.5
1.0
2.0
3.0
4.0
5.0
6.0
I/A
0.06
0.10
0.12
0.18
0.20
0.22
亮度
不亮
微红
亮度逐渐增大
I2/A
I1/A
I/A
相关试卷
2023-2024学年北京市东城区九年级（上）期末物理试卷（含解析）： 这是一份2023-2024学年北京市东城区九年级（上）期末物理试卷（含解析），共22页。试卷主要包含了单选题，多选题，填空题，实验探究题，计算题，综合题等内容，欢迎下载使用。
北京市朝阳区2023-2024学年九上物理期末联考模拟试题含答案： 这是一份北京市朝阳区2023-2024学年九上物理期末联考模拟试题含答案，共8页。试卷主要包含了家用电能表的单位是，关于电磁铁，下列说法中正确的是，下列能源属于不可再生能源的是等内容，欢迎下载使用。
2023-2024学年云南省昆明市九县区九年级（上）期末物理试卷（含详细答案解析）： 这是一份2023-2024学年云南省昆明市九县区九年级（上）期末物理试卷（含详细答案解析），共18页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。
