天津市2025-2026学年九年级物理上学期期末期末练习卷（含答案+解析）

这是一份天津市2025-2026学年九年级物理上学期期末期末练习卷（含答案+解析），共12页。试卷主要包含了单项选择题，多项选择题，填空题，综合题等内容，欢迎下载使用。

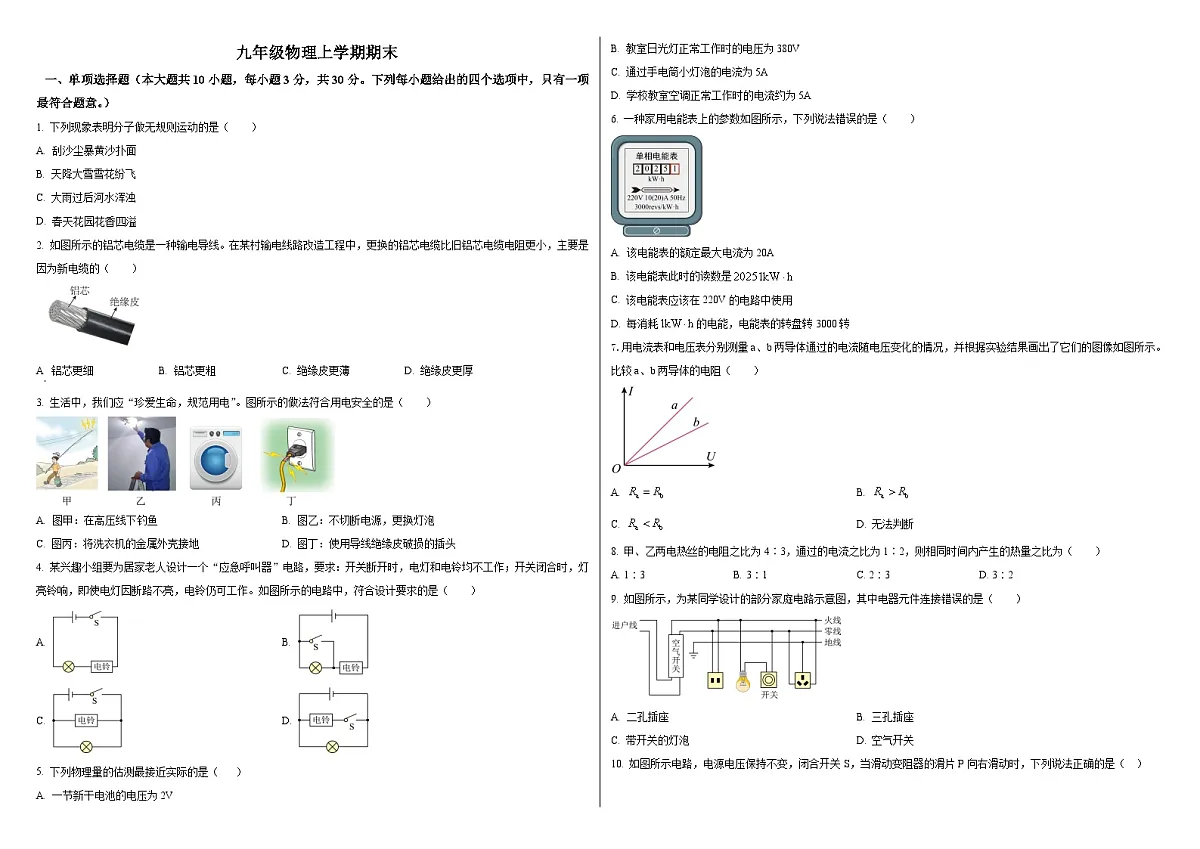

1. 下列现象表明分子做无规则运动的是（ ）
A. 刮沙尘暴黄沙扑面
B. 天降大雪雪花纷飞
C. 大雨过后河水浑浊
D. 春天花园花香四溢
2. 如图所示的铝芯电缆是一种输电导线。在某村输电线路改造工程中，更换的铝芯电缆比旧铝芯电缆电阻更小，主要是因为新电缆的（ ）
A 铝芯更细B. 铝芯更粗C. 绝缘皮更薄D. 绝缘皮更厚
3. 生活中，我们应“珍爱生命，规范用电”。图所示的做法符合用电安全的是（ ）
A. 图甲：在高压线下钓鱼B. 图乙：不切断电源，更换灯泡
C. 图丙：将洗衣机的金属外壳接地D. 图丁：使用导线绝缘皮破损的插头
4. 某兴趣小组要为居家老人设计一个“应急呼叫器”电路，要求：开关断开时，电灯和电铃均不工作；开关闭合时，灯亮铃响，即使电灯因断路不亮，电铃仍可工作。如图所示的电路中，符合设计要求的是（ ）
A. B.
C. D.
5. 下列物理量的估测最接近实际的是（ ）
A. 一节新干电池的电压为2V
B. 教室日光灯正常工作时的电压为380V
C. 通过手电筒小灯泡的电流为5A
D. 学校教室空调正常工作时的电流约为5A
6. 一种家用电能表上的参数如图所示，下列说法错误的是（ ）
A. 该电能表的额定最大电流为20A
B. 该电能表此时的读数是
C. 该电能表应该在220V的电路中使用
D. 每消耗的电能，电能表的转盘转3000转
7.用电流表和电压表分别测量a、b两导体通过的电流随电压变化的情况，并根据实验结果画出了它们的图像如图所示。比较a、b两导体的电阻（ ）
A. B.
C. D. 无法判断
8. 甲、乙两电热丝的电阻之比为4∶3，通过的电流之比为1∶2，则相同时间内产生的热量之比为（ ）
A. 1∶3B. 3∶1C. 2∶3D. 3∶2
9. 如图所示，为某同学设计的部分家庭电路示意图，其中电器元件连接错误的是（ ）
A. 二孔插座B. 三孔插座
C. 带开关的灯泡D. 空气开关

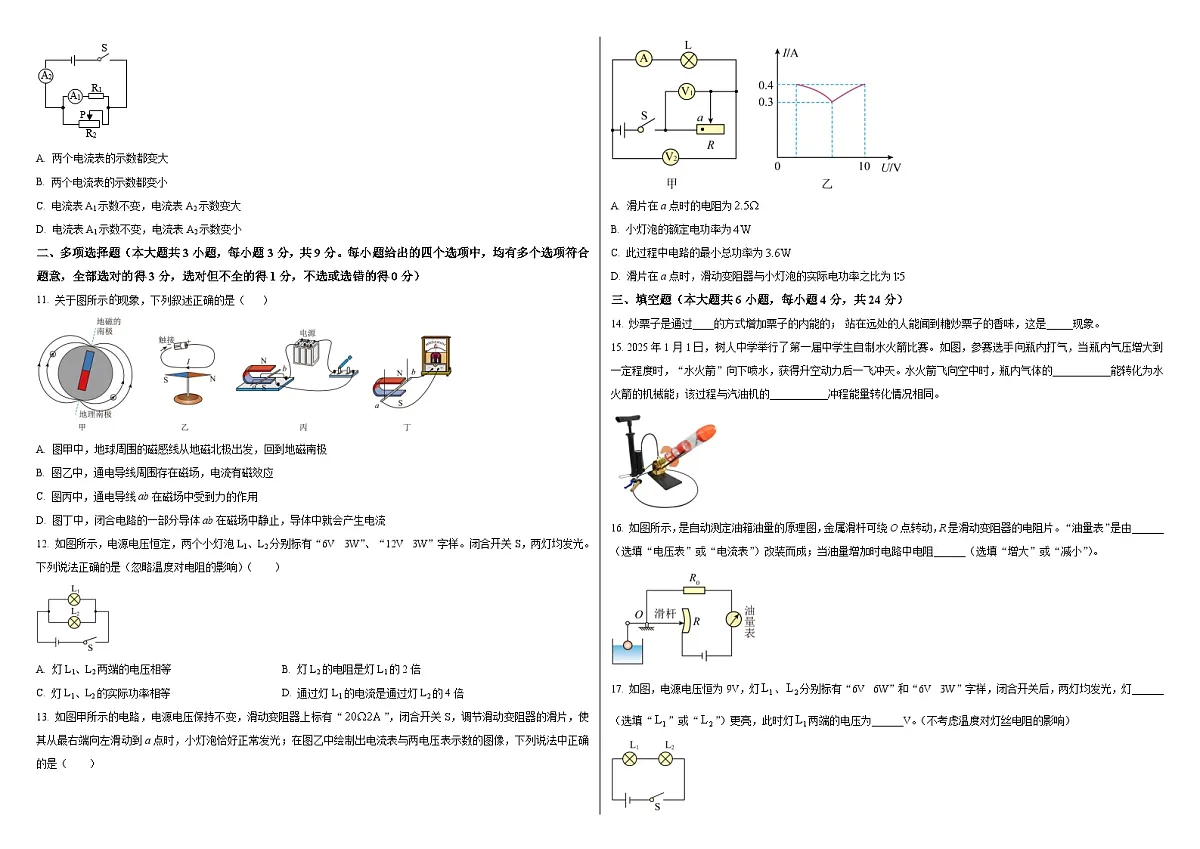

10. 如图所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右滑动时，下列说法正确的是（ ）
A. 两个电流表的示数都变大
B. 两个电流表的示数都变小
C. 电流表A1示数不变，电流表A2示数变大
D. 电流表A1示数不变，电流表A2示数变小
二、多项选择题（本大题共3小题，每小题3分，共9分。每小题给出的四个选项中，均有多个选项符合题意，全部选对的得3分，选对但不全的得1分，不选或选错的得0分）
11. 关于图所示现象，下列叙述正确的是（ ）
A. 图甲中，地球周围的磁感线从地磁北极出发，回到地磁南极
B. 图乙中，通电导线周围存在磁场，电流有磁效应
C. 图丙中，通电导线ab在磁场中受到力的作用
D. 图丁中，闭合电路的一部分导体ab在磁场中静止，导体中就会产生电流
12. 如图所示，电源电压恒定，两个小灯泡L1、L2分别标有“6V 3W”、“12V 3W”字样。闭合开关S，两灯均发光。下列说法正确的是（忽略温度对电阻的影响）（ ）
A. 灯L1、L2两端的电压相等B. 灯L2的电阻是灯L1的2倍
C. 灯L1、L2的实际功率相等D. 通过灯L1的电流是通过灯L2的4倍
13. 如图甲所示的电路，电源电压保持不变，滑动变阻器上标有“”，闭合开关S，调节滑动变阻器的滑片，使其从最右端向左滑动到a点时，小灯泡恰好正常发光；在图乙中绘制出电流表与两电压表示数的图像，下列说法中正确的是（ ）
A. 滑片在a点时的电阻为
B. 小灯泡的额定电功率为
C. 此过程中电路的最小总功率为
D. 滑片在a点时，滑动变阻器与小灯泡的实际电功率之比为
三、填空题（本大题共6小题，每小题4分，共24分）
14. 炒栗子是通过____的方式增加栗子的内能的； 站在远处的人能闻到糖炒栗子的香味，这是_____现象。
15. 2025年1月1日，树人中学举行了第一届中学生自制水火箭比赛。如图，参赛选手向瓶内打气，当瓶内气压增大到一定程度时，“水火箭”向下喷水，获得升空动力后一飞冲天。水火箭飞向空中时，瓶内气体的___________能转化为水火箭的机械能；该过程与汽油机的___________冲程能量转化情况相同。
16. 如图所示，是自动测定油箱油量的原理图，金属滑杆可绕O点转动，R是滑动变阻器的电阻片。“油量表”是由______（选填“电压表”或“电流表”）改装而成；当油量增加时电路中电阻______（选填“增大”或“减小”）。
17. 如图，电源电压恒为9V，灯、分别标有“6V 6W”和“6V 3W”字样，闭合开关后，两灯均发光，灯______（选填“”或“”）更亮，此时灯两端的电压为______V。（不考虑温度对灯丝电阻的影响）

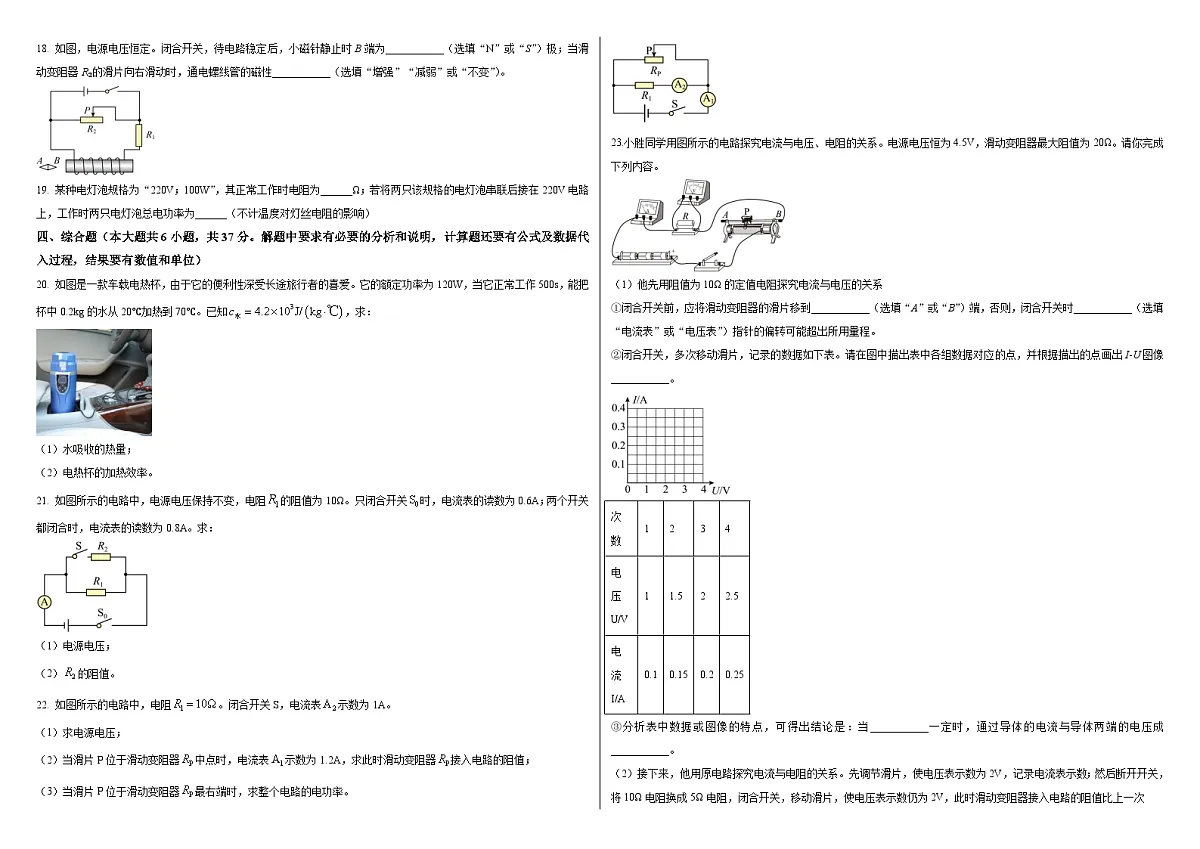

18. 如图，电源电压恒定。闭合开关，待电路稳定后，小磁针静止时B端为___________（选填“N”或“S”）极；当滑动变阻器R₂的滑片向右滑动时，通电螺线管的磁性___________（选填“增强”“减弱”或“不变”）。
19. 某种电灯泡规格为“220V；100W”，其正常工作时电阻为______Ω；若将两只该规格的电灯泡串联后接在220V电路上，工作时两只电灯泡总电功率为______（不计温度对灯丝电阻的影响）
四、综合题（本大题共6小题，共37分。解题中要求有必要的分析和说明，计算题还要有公式及数据代入过程，结果要有数值和单位）
20. 如图是一款车载电热杯，由于它的便利性深受长途旅行者的喜爱。它的额定功率为120W，当它正常工作500s，能把杯中0.2kg的水从20℃加热到70℃。已知，求：
（1）水吸收的热量；
（2）电热杯的加热效率。
21. 如图所示的电路中，电源电压保持不变，电阻的阻值为10Ω。只闭合开关时，电流表的读数为0.6A；两个开关都闭合时，电流表的读数为0.8A。求：
（1）电源电压；
（2）的阻值。
22. 如图所示的电路中，电阻。闭合开关S，电流表示数为1A。
（1）求电源电压；
（2）当滑片P位于滑动变阻器中点时，电流表示数为1.2A，求此时滑动变阻器接入电路的阻值；
（3）当滑片P位于滑动变阻器最右端时，求整个电路的电功率。
23.小胜同学用图所示的电路探究电流与电压、电阻的关系。电源电压恒为4.5V，滑动变阻器最大阻值为20Ω。请你完成下列内容。
（1）他先用阻值为10Ω的定值电阻探究电流与电压的关系
①闭合开关前，应将滑动变阻器的滑片移到___________（选填“A”或“B”）端，否则，闭合开关时___________（选填“电流表”或“电压表”）指针的偏转可能超出所用量程。
②闭合开关，多次移动滑片，记录的数据如下表。请在图中描出表中各组数据对应的点，并根据描出的点画出I-U图像___________。
③分析表中数据或图像的特点，可得出结论是：当___________一定时，通过导体的电流与导体两端的电压成___________。
（2）接下来，他用原电路探究电流与电阻的关系。先调节滑片，使电压表示数为2V，记录电流表示数；然后断开开关，将10Ω电阻换成5Ω电阻，闭合开关，移动滑片，使电压表示数仍为2V，此时滑动变阻器接入电路的阻值比上一次___________（选填“大”或“小”），记录电流表示数。当换成20Ω电阻后，发现电压表示数始终不能为2V，为了完成该次实验，下列方案可行的是___________（选填字母）
A.换用电压为6V的电源 B.把电压表改接为0~15V量程 C.在开关与滑动变阻器之间串联一个10Ω的电阻
24.如图所示的电路，电源电压保持不变，R1的阻值为20Ω。只闭合开关S1时，电流表的示数为0.3A，再闭合S2电流表的示数为0.5A。
求：
(1)电源电压；
(2)R2的阻值。
25. 小强同学要测量一个未知阻值的电阻，但是身边只有一个阻值已知的定值电阻、一个电压不变的电源、一块电压表，开关和导线若干。经过认真思考，小强设计了如图的测量电路，请你协助小强解决下列问题：
（1）请根据电路图将图实物连接完整______（导线不能交叉）；
（2）参照步骤一，将步骤二补充完整：
步骤一：断开开关、闭合开关S，记下电压表的示数；
步骤二：______；
（3）写出待测电阻的数学表达式______（用已知量和测量量表示）。
参考答案：
一、单项选择题（本大题共10小题，每小题3分，共30分。下列每小题给出的四个选项中，只有一项最符合题意。）
1. 下列现象表明分子做无规则运动的是（ ）
A. 刮沙尘暴黄沙扑面
B. 天降大雪雪花纷飞
C. 大雨过后河水浑浊
D. 春天花园花香四溢
【答案】D
【解析】
【详解】ABC．刮沙尘暴黄沙扑面、天降大雪雪花纷飞、大雨过后河水浑浊都是物体在做机械运动，不属于分子运动，故ABC不符合题意；
D．春天花园花香四溢，是扩散现象，表明分子在不停地做无规则运动，故D符合题意。
故选D。
2. 如图所示的铝芯电缆是一种输电导线。在某村输电线路改造工程中，更换的铝芯电缆比旧铝芯电缆电阻更小，主要是因为新电缆的（ ）
A 铝芯更细B. 铝芯更粗C. 绝缘皮更薄D. 绝缘皮更厚
【答案】B
【解析】
【详解】更换的铝芯电缆比旧铝芯电缆电阻更小，材料相同、长度相同，电阻变小，横截面积一定变大，即新电缆的铝芯更粗。
故选B。
3. 生活中，我们应“珍爱生命，规范用电”。图所示的做法符合用电安全的是（ ）
A. 图甲：在高压线下钓鱼B. 图乙：不切断电源，更换灯泡
C. 图丙：将洗衣机的金属外壳接地D. 图丁：使用导线绝缘皮破损的插头
【答案】C
【解析】
【详解】A．如图甲：在高压线下钓鱼，鱼线可能会接触到高压线，由于高压线电压很高，会使鱼线带上高压电，从而导致钓鱼者触电，非常危险，不符合用电安全。故A不符合题意；
B．如图乙：不切断电源更换灯，在带电的情况下操作，容易发生触电事故，不符合用电安全。故B不符合题意；
C．如图丙：将洗衣机的金属外壳接地，当洗衣机外壳带电时，电流会通过地线流入大地，从而避免人体触电，符合用电安全。故C符合题意；
D．如图丁：使用导线绝缘皮破损的插头，破损处容易漏电，可能导致人体触电，不符合用电安全。故D不符合题意。
故选C。
4. 某兴趣小组要为居家老人设计一个“应急呼叫器”电路，要求：开关断开时，电灯和电铃均不工作；开关闭合时，灯亮铃响，即使电灯因断路不亮，电铃仍可工作。如图所示的电路中，符合设计要求的是（ ）
A. B.
C. D.
【答案】C
【解析】
【详解】开关断开时，电灯和电铃均不工作，说明开关设在干路上控制所有用电器；开关闭合时，灯亮铃响，即使电灯因断路不亮，电铃仍可工作，说明电灯和电铃并联，工作不相互影响。如图所示的电路中，符合设计要求的是C。
故选C。
5. 下列物理量的估测最接近实际的是（ ）
A. 一节新干电池的电压为2V
B. 教室日光灯正常工作时的电压为380V
C. 通过手电筒小灯泡的电流为5A
D. 学校教室空调正常工作时的电流约为5A
【答案】D
【解析】
【详解】A．一节新干电池的电压为1.5V，故A不符合题意；
B．教室日光灯正常工作时的电压为220V，故B不符合题意；
C．通过手电筒小灯泡的电流约为0.3A，故C不符合题意；
D．学校教室空调正常工作时的电流约为5A～10A，故D符合题意。
故选D。
6. 一种家用电能表上的参数如图所示，下列说法错误的是（ ）
A. 该电能表的额定最大电流为20A
B. 该电能表此时的读数是
C. 该电能表应该在220V的电路中使用
D. 每消耗的电能，电能表的转盘转3000转
【答案】B
【解析】
【详解】A．由图可知，电能表的电流参数：“10”表示标定电流为10A；“20”表示额定最大电流为20A，故A正确，不符合题意；
B．电能表的最后一位为小数，读数为，故B错误，符合题意；
C．由图可知，电能表标有220V，表示该电能表在220V的电路中才能正常使用，故C正确，不符合题意；
D．表示电路中用电器每消耗的电能，电能表的转盘转动3000r，即转盘每转3000转，电路中消耗电能，故D正确，不符合题意。
故选B。
7.用电流表和电压表分别测量a、b两导体通过的电流随电压变化的情况，并根据实验结果画出了它们的图像如图所示。比较a、b两导体的电阻（ ）
A. B.
C. D. 无法判断
【答案】C
【解析】
【详解】由图可得，当电压相同时，a导体的电流较大，根据可知a导体的电阻较小，则，故C符合题意，BCD不符合题意。
故选C。
8. 甲、乙两电热丝的电阻之比为4∶3，通过的电流之比为1∶2，则相同时间内产生的热量之比为（ ）
A. 1∶3B. 3∶1C. 2∶3D. 3∶2
【答案】A
【解析】
【详解】已知甲乙电热器的电阻之比为
通过的电流之比为
则相同时间内产生的热量之比为
故选A。
9. 如图所示，为某同学设计的部分家庭电路示意图，其中电器元件连接错误的是（ ）
A. 二孔插座B. 三孔插座
C. 带开关的灯泡D. 空气开关
【答案】C
【解析】
【详解】A．两孔插座，与其他用电器并联，接线 “左零右火”，连接正确，故A正确，不符合题意；
B．三孔插座与其他用电器并联，接线左零右火上地线，连接正确，故B正确，不符合题意；
C．开关接在火线和接在零线上都能控制灯泡，但是接在火线上，当开关断开时，能切断火线；开关接在零线上，开关断开时，灯泡连接着火线，不安全，由图可知，这位同学连接电路中明显的错误是开关接在零线上了，故C错误，符合题意；
D．空气开关相当于保险丝，串联在干路中，连接正确，故D正确，不符合题意。
故选C。
10. 如图所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右滑动时，下列说法正确的是（ ）
A. 两个电流表的示数都变大
B. 两个电流表的示数都变小
C. 电流表A1示数不变，电流表A2示数变大
D. 电流表A1示数不变，电流表A2示数变小
【答案】D
【解析】
【详解】解：
（1）由图知，两电阻并联，电流表A1测R1的电流，A2测并联电路总电流．
因为并联电路各支路独立工作、互不影响，所以滑片移动时通过定值电阻R1的电流不变，即电流表A1示数不变，故AB错误；
（2）当滑动变阻器的滑片P向右滑动时，变阻器连入电路中的电阻变大，由欧姆定律可知，通过变阻器的电流变小，因通过R1的电流不变，根据并联电路的电流规律可知，总电流变小，即电流表A2示数变小，故D正确，C错误．
故选D．
二、多项选择题（本大题共3小题，每小题3分，共9分。每小题给出的四个选项中，均有多个选项符合题意，全部选对的得3分，选对但不全的得1分，不选或选错的得0分）
11. 关于图所示现象，下列叙述正确的是（ ）
A. 图甲中，地球周围的磁感线从地磁北极出发，回到地磁南极
B. 图乙中，通电导线周围存在磁场，电流有磁效应
C. 图丙中，通电导线ab在磁场中受到力的作用
D. 图丁中，闭合电路的一部分导体ab在磁场中静止，导体中就会产生电流
【答案】ABC
【解析】
【详解】A．磁感线来描述磁场的强弱和方向，是人为画出的，地球磁感线的方向从地磁北极到地磁南极，故A正确；
B．通电导体周围存在磁场，这种现象叫电流的磁效应，通电导体周围磁场的方向与电流的方向有关，故B正确；
C．丙图是电动机的原理图，电动机工作原理是通电导体在磁场中受到力的作用，故C正确；
D．闭合电路的一部分导体在磁场中做切割磁感线运动，导体中就会产生感应电流，故D错误。
故选ABC。
12. 如图所示，电源电压恒定，两个小灯泡L1、L2分别标有“6V 3W”、“12V 3W”字样。闭合开关S，两灯均发光。下列说法正确的是（忽略温度对电阻的影响）（ ）
A. 灯L1、L2两端的电压相等B. 灯L2的电阻是灯L1的2倍
C. 灯L1、L2的实际功率相等D. 通过灯L1的电流是通过灯L2的4倍
【答案】AD
【解析】
【详解】A．由图可知，小灯泡L1、L2并联，由并联电路各支路两端的电压相等可知，灯L1、L₂两端的电压相等，故A正确；
B．由两个灯泡的规格可知，灯泡L1的阻值为
灯泡L2的阻值为
则，故B错误；
C．小灯泡L1、L2并联，则灯L1、L₂两端的电压相等，由可知，灯L1的实际功率为，灯L2的实际功率为，已知，则，所以两个灯泡的实际功率关系为，故C错误；
D．小灯泡L1、L2并联，则灯L1、L₂两端的电压相等，由可知，通过灯L1的电流为，通过灯L2的电流为，已知，则，所以通过灯L1的电流与通过灯L2的电流关系为，故D正确。
故选AD
13. 如图甲所示的电路，电源电压保持不变，滑动变阻器上标有“”，闭合开关S，调节滑动变阻器的滑片，使其从最右端向左滑动到a点时，小灯泡恰好正常发光；在图乙中绘制出电流表与两电压表示数的图像，下列说法中正确的是（ ）
A. 滑片在a点时的电阻为
B. 小灯泡的额定电功率为
C. 此过程中电路的最小总功率为
D. 滑片在a点时，滑动变阻器与小灯泡的实际电功率之比为
【答案】BCD
【解析】
【详解】由图得，灯泡与滑动变阻器串联，电压表V1测量滑动变阻器电压，电压表V2测量灯泡电压，电流表测量电路电流；当滑片从最右端向左滑动到a点时，小灯泡恰好正常发光，滑动变阻器接入电路中电阻变小，电路中电流变大，滑动变阻器分到电压变小，灯泡电压变大，电压表示数V1示数变小，电压表V2示数变大；
B．由图乙得，灯泡额定电压为10V，额定电流为0.4A，则小灯泡的额定电功率
PLe=ULeILe=10V×0.4A=4W
故B正确；
C．当滑动变阻器接入电路中电阻最大，为20Ω时，电路中电流最小为0.3A，由图乙得，此时电压表的示数相同，由欧姆定律得，灯泡L与滑动变阻器的电压
UL=UP=IminRmax=0.3A×20Ω=6V
由串联电路特点得，电源电压
U=UL+UP=6V+6V=12V
电路中的最小总功率
Pmin=UImin=12V×0.3A=3.6W
故C正确；
A．滑片在a点时，变阻器的电压
UP′=U-ULe=12V-10V=2V
由欧姆定律得，变阻器接入电路中电阻
故A错误；
D．由P=UI得，滑片在a点时，串联电路中处处电流相等，所以滑动变阻器与灯泡功率比
PP︰PLe=UP′︰ULe=2V︰10V=1︰5
故D正确。
故选BCD。
三、填空题（本大题共6小题，每小题4分，共24分）
14. 炒栗子是通过____的方式增加栗子的内能的； 站在远处的人能闻到糖炒栗子的香味，这是_____现象。
【答案】 ①. 热传递 ②. 扩散
【解析】
【详解】[1]改变内能的方式有两种，分别是做功和热传递，炒栗子是通过热传递的方式改变内能的。
[2]站在远处的人能闻到糖炒栗子的香味，是分子在永不停息地做无规则运动，是扩散现象。
15. 2025年1月1日，树人中学举行了第一届中学生自制水火箭比赛。如图，参赛选手向瓶内打气，当瓶内气压增大到一定程度时，“水火箭”向下喷水，获得升空动力后一飞冲天。水火箭飞向空中时，瓶内气体的___________能转化为水火箭的机械能；该过程与汽油机的___________冲程能量转化情况相同。
【答案】 ①. 内 ②. 做功
【解析】
【详解】[1]选手对水火箭打气的过程是机械能转化为内能，水从水火箭中喷出，是里面的气体对外做功，瓶内气体的内能转化为水火箭的机械能。
[2]打开阀门，水向下喷出，水火箭一飞冲天。水火箭飞向空中时，瓶内气体的内能转化为水火箭的机械能，此能量转化过 程与汽油机的做功冲程相同。
16. 如图所示，是自动测定油箱油量的原理图，金属滑杆可绕O点转动，R是滑动变阻器的电阻片。“油量表”是由______（选填“电压表”或“电流表”）改装而成；当油量增加时电路中电阻______（选填“增大”或“减小”）。
【答案】 ①. 电流表 ②. 减小
【解析】
【详解】[1]闭合开关，两电阻串联接入电路，油量表串联接入电路，所以油量表是电流表。
[2]当油面增加时，滑动变阻器接入电路中的电阻变小，根据串联电路电阻规律可知电路中总电阻减小。
17. 如图，电源电压恒为9V，灯、分别标有“6V 6W”和“6V 3W”字样，闭合开关后，两灯均发光，灯______（选填“”或“”）更亮，此时灯两端的电压为______V。（不考虑温度对灯丝电阻的影响）
【答案】 ①. ②. 3
【解析】
【详解】[1]两灯串联，电流相等，的电阻为
的电阻为
由可知，的实际功率大于的实际功率，所以的亮度更大。
[2]灯两端的电压
18. 如图，电源电压恒定。闭合开关，待电路稳定后，小磁针静止时B端为___________（选填“N”或“S”）极；当滑动变阻器R₂的滑片向右滑动时，通电螺线管的磁性___________（选填“增强”“减弱”或“不变”）。
【答案】 ①. N ②. 不变
【解析】
【详解】[1]分析电路可知，当开关闭合后，电流从螺线管的左端流入，右端流出，根据安培定则可判断螺线管的左端为S极，右端为N极。根据磁极间的相互作用可判断小磁针静止时B端为N极。
[2]R2与通电螺线管各自在并联电路的一条支路上，两者互不影响，当滑动变阻器R₂的滑片向右滑动时，通过通电螺线管的电流大小不变，通电螺线管的匝数不变，其磁性不变。
19. 某种电灯泡规格为“220V；100W”，其正常工作时电阻为______Ω；若将两只该规格的电灯泡串联后接在220V电路上，工作时两只电灯泡总电功率为______（不计温度对灯丝电阻的影响）
【答案】 ①. 484 ②. 50
【解析】
【详解】[1]由可知，灯泡正常工作时电阻
[2]由串联电路的电阻特点可知，两只该规格的电灯泡串联后接在220V电路上，电路中总电阻
此时两只电灯泡总电功率
四、综合题（本大题共6小题，共37分。解题中要求有必要的分析和说明，计算题还要有公式及数据代入过程，结果要有数值和单位）
20. 如图是一款车载电热杯，由于它的便利性深受长途旅行者的喜爱。它的额定功率为120W，当它正常工作500s，能把杯中0.2kg的水从20℃加热到70℃。已知，求：
（1）水吸收的热量；
（2）电热杯的加热效率。
【答案】（1）
（2）
【解析】
【小问1详解】
水吸收的热量
【小问2详解】
电热杯的额定功率为120W，正常工作500s，消耗的电能为
电热杯的加热效率
21. 如图所示的电路中，电源电压保持不变，电阻的阻值为10Ω。只闭合开关时，电流表的读数为0.6A；两个开关都闭合时，电流表的读数为0.8A。求：
（1）电源电压；
（2）的阻值。
【答案】（1）6V （2）30
【解析】
【小问1详解】
只闭合开关S0时，电路为只有电阻R1的简单电路，电流表的示数I1=0.6A，电阻R1的阻值为10Ω，则电源电压
【小问2详解】
两个开关都闭合时，则电阻R1与R2并联，电流表测干路中电流，电流表的读数I=0.8A，由并联电路电压规律可知，R2两端电压等于电源电压，即
则通过R2的电流为
R2的阻值
22. 如图所示的电路中，电阻。闭合开关S，电流表示数为1A。
（1）求电源电压；
（2）当滑片P位于滑动变阻器中点时，电流表示数为1.2A，求此时滑动变阻器接入电路的阻值；
（3）当滑片P位于滑动变阻器最右端时，求整个电路的电功率。
【答案】（1）；（2）；（3）
【解析】
【详解】解：（1）由图可知为并联电路，根据题意及并联电路电压规律可得电源电压为
（2）由图可知电流表测干路电流，电流表测通过定值电阻的电流；电流表示数为1.2A，电流表示数为1A，根据并联电路电流规律可得通过滑动变阻器的电流为
则此时滑动变阻器接入电路阻值为
（3）当滑片P位于滑动变阻器最右端时，滑动变阻器全部接入电路，由（2）可得滑动变阻器接入电路阻值为100Ω，此时通过滑动变阻器的电流为
干路电流为
整个电路的电功率为
答：（1）电源电压10V；
（2）当滑片P位于滑动变阻器中点时，电流表示数为1.2A，此时滑动变阻器接入电路的阻值为；
（3）当滑片P位于滑动变阻器最右端时，整个电路的电功率为。
23.小胜同学用图所示的电路探究电流与电压、电阻的关系。电源电压恒为4.5V，滑动变阻器最大阻值为20Ω。请你完成下列内容。
（1）他先用阻值为10Ω的定值电阻探究电流与电压的关系
①闭合开关前，应将滑动变阻器的滑片移到___________（选填“A”或“B”）端，否则，闭合开关时___________（选填“电流表”或“电压表”）指针的偏转可能超出所用量程。
②闭合开关，多次移动滑片，记录的数据如下表。请在图中描出表中各组数据对应的点，并根据描出的点画出I-U图像___________。
③分析表中数据或图像的特点，可得出结论是：当___________一定时，通过导体的电流与导体两端的电压成___________。
（2）接下来，他用原电路探究电流与电阻的关系。先调节滑片，使电压表示数为2V，记录电流表示数；然后断开开关，将10Ω电阻换成5Ω电阻，闭合开关，移动滑片，使电压表示数仍为2V，此时滑动变阻器接入电路的阻值比上一次___________（选填“大”或“小”），记录电流表示数。当换成20Ω电阻后，发现电压表示数始终不能为2V，为了完成该次实验，下列方案可行的是___________（选填字母）
A.换用电压为6V的电源 B.把电压表改接为0~15V量程 C.在开关与滑动变阻器之间串联一个10Ω的电阻
【答案】（1） ①. A ②. 电压表 ③. ④. 电阻 ⑤. 正比
（2） ① 小 ②. C
【解析】
【小问1详解】
[1]闭合开关前，滑动变阻器的滑片应移到阻值最大处，即A端，这样可以起到保护电路的作用，否则闭合开关时电流可能过大，损坏电路元件。
[2]电源电压恒为4.5V，定值电阻10Ω，电流最大值为，故不可能是电流表超量程；由图可知，电压表选用小量程，若闭合开关前，没有将滑动变阻器的滑片移到最右端（即阻值最大处），闭合开关时电压表指针的偏转可能超出所用量程。
[3][4][5]根据表格中的数据，在坐标图中准确描点，然后用平滑的曲线将这些点连接起来，得到电流与电压的关系图像。分析数据可知，电压与电流的比值一定，且电流随电压的增大而增大，可得到结论：当电阻一定时，通过导体的电流与导体两端的电压成正比。
【小问2详解】
[1]在探究电流与电阻的关系时，要控制电阻两端电压不变。将10Ω电阻换成5Ω电阻，根据串联分压原理，电阻变小，其分得的电压变小。为了使电压表示数仍为2V，需要减小滑动变阻器分得的电压，即减小滑动变阻器接入电路的阻值，所以滑动变阻器接入电路的阻值比上一次小。
[2]A．换用电压为6V的电源，电源电压增大，20Ω电阻分得的电压会更大，更不能使电压表示数为2V，该方法不可行。 故A不符合题意。
B．把电压表改接为0 - 15V量程，只是改变了电压表的量程，不能改变电阻两端的电压，无法使电压表示数为2V，该方法不可行。 故B不符合题意。
C．在开关与滑动变阻器之间串联一个10Ω的电阻，相当于增大了滑动变阻器的总电阻，根据串联分压，能使20Ω电阻两端电压减小到2V，该方法可行。 故C符合题意。
故选C。
24.如图所示的电路，电源电压保持不变，R1的阻值为20Ω。只闭合开关S1时，电流表的示数为0.3A，再闭合S2电流表的示数为0.5A。
求：
(1)电源电压；
(2)R2的阻值。
【答案】解：(1)只闭合开关S1时，电路为R1的简单电路，电流表测通过电路的电流，根据欧姆定律可得电源电压：U=I1R1=0.3A×20Ω=6V；
(2)再闭合S2，两电阻并联接入电路，电流表测干路电流，
并联电路干路电流等于各支路电流之和，所以通过R2的电流：I2=I−I1=0.5A−0.3A=0.2A，
并联电路各支路两端电压相等，根据欧姆定律可得R2的阻值：R2=UI2=6V0.2A=30Ω。
答：(1)电源电压为6V；
(2)R2的阻值为30Ω。
【解析】(1)只闭合开关S1时，电路为R1的简单电路，电流表测通过电路的电流，根据欧姆定律计算电源电压；
(2)再闭合S2，两电阻并联接入电路，电流表测干路电流，根据并联电路电路干路计算通过R2的电流，根据并联电路等于特点结合欧姆定律计算R2的阻值。
本题考查并联电路特点和欧姆定律的灵活运用。
25. 小强同学要测量一个未知阻值的电阻，但是身边只有一个阻值已知的定值电阻、一个电压不变的电源、一块电压表，开关和导线若干。经过认真思考，小强设计了如图的测量电路，请你协助小强解决下列问题：
（1）请根据电路图将图实物连接完整______（导线不能交叉）；
（2）参照步骤一，将步骤二补充完整：
步骤一：断开开关、闭合开关S，记下电压表的示数；
步骤二：______；
（3）写出待测电阻的数学表达式______（用已知量和测量量表示）。
【答案】 ①. ②. 闭合开关S、，记下电压表的示数； ③.
【解析】
【详解】（1）观察电路图可知，两电阻串联，断开开关时，电压表并联在定值电阻两端，所以将开关左端接线柱与定值电阻右端接线柱相连接，如下图所示：
（2）由于步骤一中，断开开关、闭合开关S，电压表测量定值电阻两端电压，所以步骤二中，应闭合开关S、，将电阻短路，电压表测量电源电压，记下电压表的示数。
（3）由于断开开关、闭合开关S时，电压表测量定值电阻两端电压为；闭合开关S、时，电源电压为，则断开开关、闭合开关S时，电阻两端电压
由于两电阻串联，通过电阻的电流等于通过定值电阻的电流，即
则电阻的阻值
次数
1
2
3
4
电压U/V
1
1.5
2
2.5
电流I/A
0.1
0.15
0.2
0.25
次数
1
2
3
4
电压U/V
1
1.5
2
2.5
电流I/A
0.1
0.15
0.2
0.25
