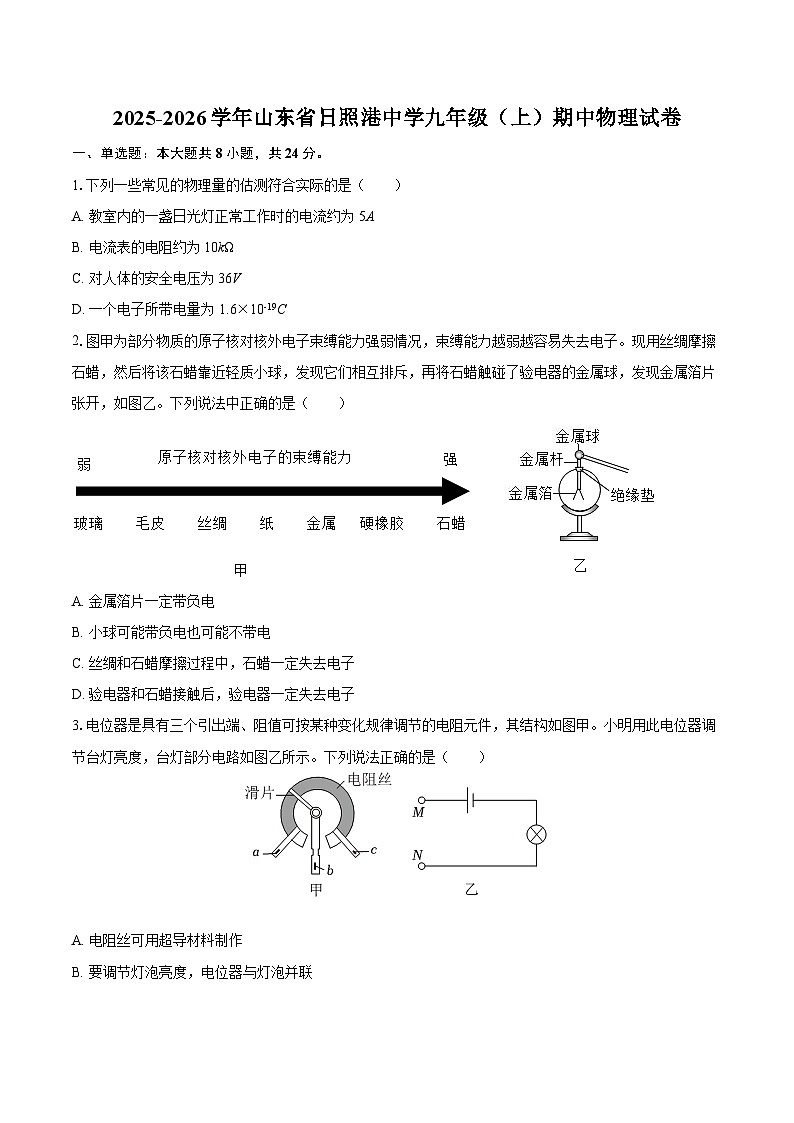

2025-2026学年山东省日照港中学九年级（上）期中物理试卷-自定义类型

这是一份2025-2026学年山东省日照港中学九年级（上）期中物理试卷-自定义类型，共11页。试卷主要包含了单选题，多选题，填空题，实验探究题，计算题等内容，欢迎下载使用。
1.下列一些常见的物理量的估测符合实际的是（ ）
A. 教室内的一盏日光灯正常工作时的电流约为5A
B. 电流表的电阻约为10kΩ
C. 对人体的安全电压为36V
D. 一个电子所带电量为1.6×10-19C
2.图甲为部分物质的原子核对核外电子束缚能力强弱情况，束缚能力越弱越容易失去电子。现用丝绸摩擦石蜡，然后将该石蜡靠近轻质小球，发现它们相互排斥，再将石蜡触碰了验电器的金属球，发现金属箔片张开，如图乙。下列说法中正确的是（ ）
A. 金属箔片一定带负电
B. 小球可能带负电也可能不带电
C. 丝绸和石蜡摩擦过程中，石蜡一定失去电子
D. 验电器和石蜡接触后，验电器一定失去电子
3.电位器是具有三个引出端、阻值可按某种变化规律调节的电阻元件，其结构如图甲。小明用此电位器调节台灯亮度，台灯部分电路如图乙所示。下列说法正确的是（ ）
A. 电阻丝可用超导材料制作
B. 要调节灯泡亮度，电位器与灯泡并联

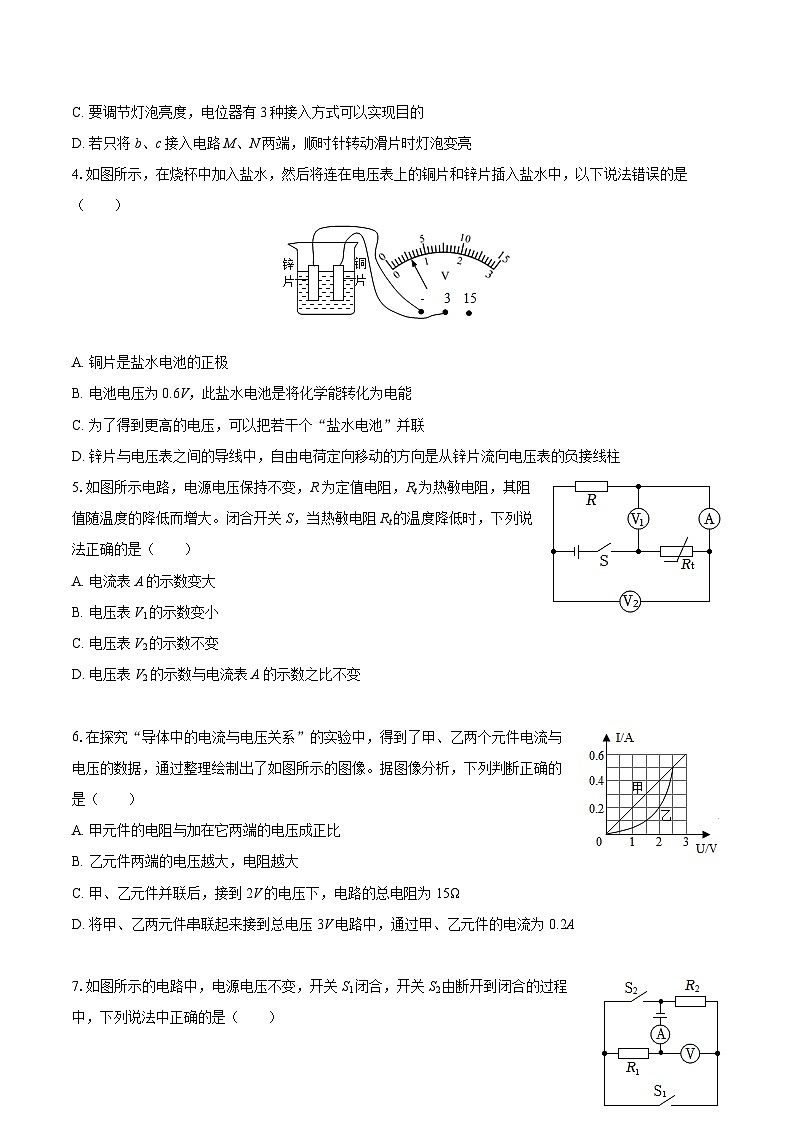

C. 要调节灯泡亮度，电位器有3种接入方式可以实现目的
D. 若只将b、c接入电路M、N两端，顺时针转动滑片时灯泡变亮
4.如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，以下说法错误的是（ ）
A. 铜片是盐水电池的正极
B. 电池电压为0.6V，此盐水电池是将化学能转化为电能
C. 为了得到更高的电压，可以把若干个“盐水电池”并联
D. 锌片与电压表之间的导线中，自由电荷定向移动的方向是从锌片流向电压表的负接线柱
5.如图所示电路，电源电压保持不变，R为定值电阻，Rt为热敏电阻，其阻值随温度的降低而增大。闭合开关S，当热敏电阻Rt的温度降低时，下列说法正确的是（ ）
A. 电流表A的示数变大
B. 电压表V1的示数变小
C. 电压表V2的示数不变
D. 电压表V2的示数与电流表A的示数之比不变
6.在探究“导体中的电流与电压关系”的实验中，得到了甲、乙两个元件电流与电压的数据，通过整理绘制出了如图所示的图像。据图像分析，下列判断正确的是（ ）
A. 甲元件的电阻与加在它两端的电压成正比
B. 乙元件两端的电压越大，电阻越大
C. 甲、乙元件并联后，接到2V的电压下，电路的总电阻为15Ω
D. 将甲、乙两元件串联起来接到总电压3V电路中，通过甲、乙元件的电流为0.2A

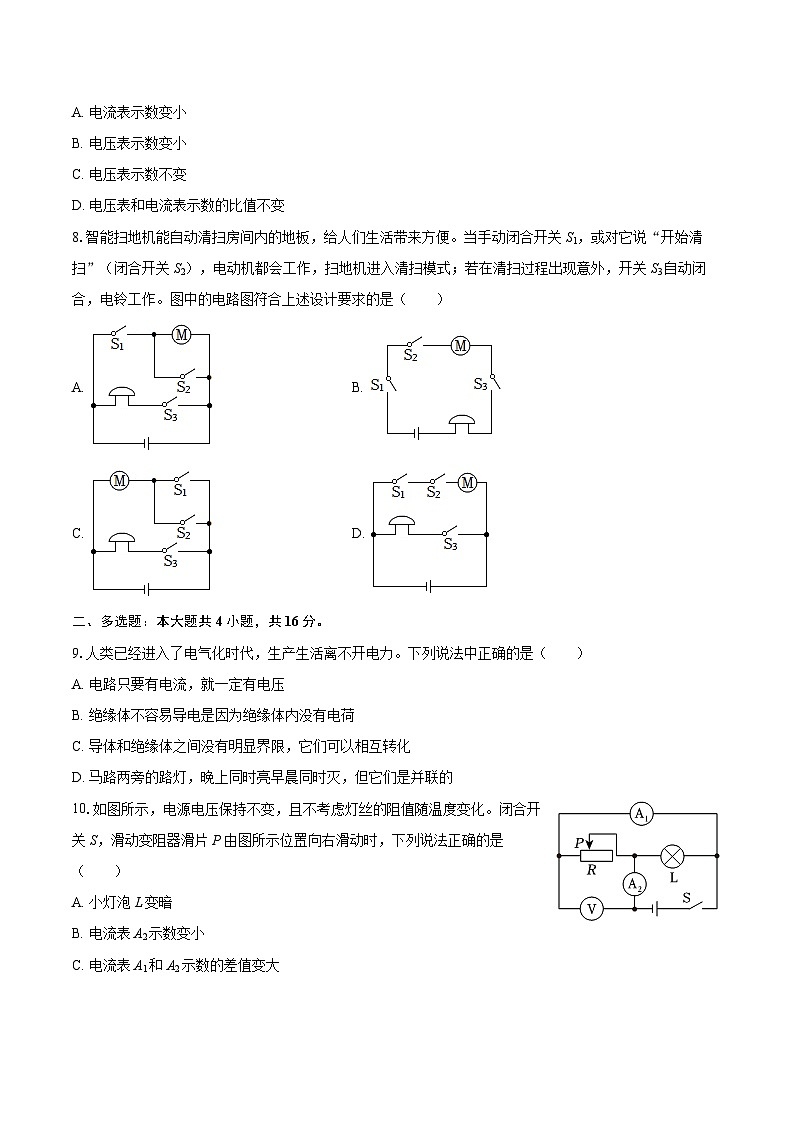

7.如图所示的电路中，电源电压不变，开关S1闭合，开关S2由断开到闭合的过程中，下列说法中正确的是（ ）
A. 电流表示数变小
B. 电压表示数变小
C. 电压表示数不变
D. 电压表和电流表示数的比值不变
8.智能扫地机能自动清扫房间内的地板，给人们生活带来方便。当手动闭合开关S1，或对它说“开始清扫”（闭合开关S2），电动机都会工作，扫地机进入清扫模式；若在清扫过程出现意外，开关S3自动闭合，电铃工作。图中的电路图符合上述设计要求的是（ ）
A. B.
C. D.
二、多选题：本大题共4小题，共16分。
9.人类已经进入了电气化时代，生产生活离不开电力。下列说法中正确的是（ ）
A. 电路只要有电流，就一定有电压
B. 绝缘体不容易导电是因为绝缘体内没有电荷
C. 导体和绝缘体之间没有明显界限，它们可以相互转化
D. 马路两旁的路灯，晚上同时亮早晨同时灭，但它们是并联的
10.如图所示，电源电压保持不变，且不考虑灯丝的阻值随温度变化。闭合开关S，滑动变阻器滑片P由图所示位置向右滑动时，下列说法正确的是（ ）
A. 小灯泡L变暗
B. 电流表A2示数变小
C. 电流表A1和A2示数的差值变大
D. 电压表V的示数与电流表A1示数的比值变大
11.如图甲所示电路，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，闭合开关S，将R2的滑片P从一端移到另一端，二者的U-I关系图像如图乙所示。下列说法正确的是（ ）
A. 图线a反映通过定值电阻R1的电流与其两端电压的关系
B. 电源电压为12V
C. 滑动变阻器电阻R2的最大阻值为20Ω
D. 滑动变阻器滑到中点时，电流表示数为0.3A
12.如图所示的电路中，电源电压为6V保持不变。定值电阻R1的规格为“10Ω0.5A”，滑动变阻器R2的铭牌上标有“20Ω 1 A”，电流表使用0～0.6A量程，电压表使用0～3V量程。闭合开关后，为了保证电路各元件的安全，下列说法正确的是（ ）
A. 电路允许通过的最大电流为0.5A
B. 电流表的最小值为0.2A
C. 滑动变阻器的取值范围为10Ω∼20Ω
D. 电压表的最小示数为1V
三、填空题：本大题共3小题，共12分。
13.发光二极管具有 ，小慧利用一红一绿两个发光二极管制作一装置：当电流从该装置一端流入时发红光，从另一端流入时发绿光，下列选项中，符合该装置内部结构的图是 。
14.如图所示，有一个长方体金属电阻，材料分布均匀，长宽高均不相等．大小相等的电流分别沿图中的甲、乙、丙三种方式流过该金属电阻时，其中电阻值最大的是 图，若按照图丁的方式把两个金属块接在电源两端，则通过两金属块的电流IA IB（选填“＞”“=”或“＜”）．
15.如图所示电路，若甲、乙两表为图中电压表，闭合开关S1、S2，两表指针位置相同，则R1：R2= ；若甲、乙两表为图中电流表，闭合开关S1，断开开关S2，则两表示数之比是 （电表每次测量均未超过量程）。
四、实验探究题：本大题共3小题，共18分。
16.小刘和小邓同学进行“探究串联电路电压规律”的实验，所用器材有：电压恒为3V的电源，一个开关，两只灯泡（L1和L2），两只相同的电压表V1和V2（量程均为0-3V和0-15V），导线若干。
（1）小刘按照图甲的电路图，使用电压表测量灯泡L1两端的电压，连接好实物图如图乙所示，闭合开关后，发现L1______，L2______；（均选填“亮”或“不亮”）
（2）经检查发现图乙中一根导线连接有误，请在该导线上打“×”，并用笔画线代替导线连接正确的电路；
（3）具有创新精神的小刘改进了实验，他按照图丙所示电路图连接好电路，闭合开关，发现电压表V1和V2的指针偏转角度相同，可能的原因是电压表______（选填“V1”或“V2”）选大量程了；
（4）解决问题后，小刘同学测出了AB间和AC间的电压，为了测量BC间的电压，断开开关，接下来可以（______）
A.保持B不动，将电压表V1连线由A改接到C
B.保持C不动，将电压表V2连线由A改接到B
C.以上两种操作均可
（5）小刘同学分别测出AB、BC、AC间的电压并记录在表格。在第1次实验过程中，他发现两灯都不亮，根据表格中记录的数据，他分析故障在于______。
A.灯L1短路
B.灯L2短路
C.灯L1断路
D.灯L2断路
（6）调整电路后，小刘根据表格数据得出结果。本实验进行了多次测量，其目的与下列实验中多次测量目的相同的是______。（多选，选填序号）
A.用刻度尺测量物理教科书的长和宽
B.探究光的反射定律
C.探究杠杆的平衡条件
D.用电流表和电压表测量定值电阻的阻值
17.在“探究电流与电压、电阻的关系”实验中，电源电压是3V。
（1）请用笔画线代替导线，将甲图中电路连接完整，要求滑片P向A端滑动时，滑动变阻器接入电路的电阻变大（连线时导线不允许交叉）；
（2）甲同学连接电路后，发现无论怎样移动滑片P，电压表和电流表都不变，且示数一直很小，则故障原因可能是______；
（3）根据表格数据，可得到电压与电流的关系是：______；本实验所用电阻的阻值为______Ω。
（4）再添加10Ω、20Ω和50Ω的定值电阻各一个，完成探究电流与电阻的关系，并描绘出图像如图乙。在实验过程中，把之前的电阻更换为10Ω电阻时，他应将滑片P向______端移动（选填“A”或“B”），直到电压表的示数保持______V不变，读出电流表的示数。为了使四个定值电阻都为实验所用，滑动变阻器的阻值至少是______Ω。
18.用图甲所示电路测量正常发光时电压为2.5V的小灯泡的电阻，电源电压为3V。
（1）请你用笔画线代替导线，把图甲中电路连接完整；（导线不得交叉）
（2）接通电路，移动滑动变阻器的滑片P，当小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡正常发光时的阻值为______Ω；（计算结果保留一位小数）
（3）他把多次测量的电流值和电压绘制成U-I图像，发现U-I图线是一条曲线，原因是______；
（4）完成上面实验后，振轩还想测某未知电阻Rx的阻值，但身边的电压表彻底坏了，于是他设计了如图丁所示的电路（R0为已知阻值的定值电阻），请帮他把缺少的步骤补全，并写出Rx的表达式，实验步骤：
Ⅰ：照设计的电路图连接电路；
Ⅱ：闭合开关S，记下电流表的示数I0；
Ⅲ：再闭合开关S1，记下电流表的示数是I；
Ⅳ：计算电阻的表达式是：Rx= ______。（用已知物理量和测量出的物理量的符号表示）
五、计算题：本大题共3小题，共24分。
19.如图所示，甲、乙两电路中电源电压相同，甲图中电流表A1的示数为0.4A，电压表V1的示数为4V，乙图中电压表V2的示数为6V，求：
（1）定值电阻R1、R2的阻值分别是多少？
（2）乙图中电流表A2的示数为多少？
20.某压力传感器的电阻R随撞击力F的变化图像如图甲，将它接入图乙电路来做手机抗摔实验。闭合开关S，在传感器上方释放手机（平台的质量不计）；当撞击力为80N时屏幕刚好破裂。若某次实验测得撞击前、撞击时和撞击后的电流随时间变化的图像如图丙。已知电源电压U=30V，定值电阻R0=10Ω。求：
（1）未受到撞击时，传感器的阻值；
（2）当传感器受到F=40N撞击时，此时传感器的电压是多少？
（3）通过计算说明此次实验中手机屏幕是否会破裂？
21.如图所示，电源电压保持不变，电流表的量程为0～0.6A，电压表的量程为0～15V，R1=20Ω，滑动变阻器R2的规格为“100Ω1A”。当闭合开关S1，断开开关S2、S3时，电流表示数为0.4A；当只闭合S2，断开开关S1、S3时，电流表的示数为0.16A。求：
（1）电源电压；
（2）R3的阻值；
（3）当只闭合开关S3，断开开关S1、S2，滑动变阻器滑片置于中点位置时，求此时电压表的示数；
（4）闭合开关S1、S2和S3，在不损坏电流表、电压表的情况下，求滑动变阻器R2连入电路的阻值取值范围。
1.【答案】D
2.【答案】A
3.【答案】D
4.【答案】C
5.【答案】D
6.【答案】D
7.【答案】D
8.【答案】C
9.【答案】ACD
10.【答案】BD
11.【答案】CD
12.【答案】BC
13.【答案】单向导电性
D

14.【答案】甲
=

15.【答案】1：4
4：5

16.【答案】不亮;亮 （2） V2 B D BC
17.【答案】（1） 滑动变阻器下面的两个接线柱同时连入电路中 当导体电阻一定时，导体中的电流与导体两端的电压成正比;5 A;2;25
18.【答案】（1） 8.3 灯丝的电阻随温度升高而增大
19.【答案】定值电阻R1、R2的阻值分别是10Ω和5Ω 乙图中电流表A2的示数为1.8A
20.【答案】（1）未受到撞击时，传感器的阻值为590Ω （2）当传感器受到F=40N撞击时，此时传感器的电压是20V （3）手机屏幕不会破裂
21.【答案】（1）电源电压是8V （2）R3的阻值是30Ω （3）当只闭合开关S3，断开开关S1、S2，滑动变阻器滑片置于中点位置时，求此时电压表的示数是5V （4）闭合开关S1、S2和S3，在不损坏电流表、电压表的情况下，求滑动变阻器R2连入电路的阻值取值范围是40～100Ω 实验次数
UAB
UBC
UAC
1
0
3.0
3.0
2
1.8
1.2
3.0
3
1.5
1.5
3.0
4
2.7
0.3
3.0
实验次数
1
2
3
4
5
电压U/V
0.5
1.0
1.5
2.0
2.5
电流I/A
0.10
0.20
0.30
0.40
0.50
