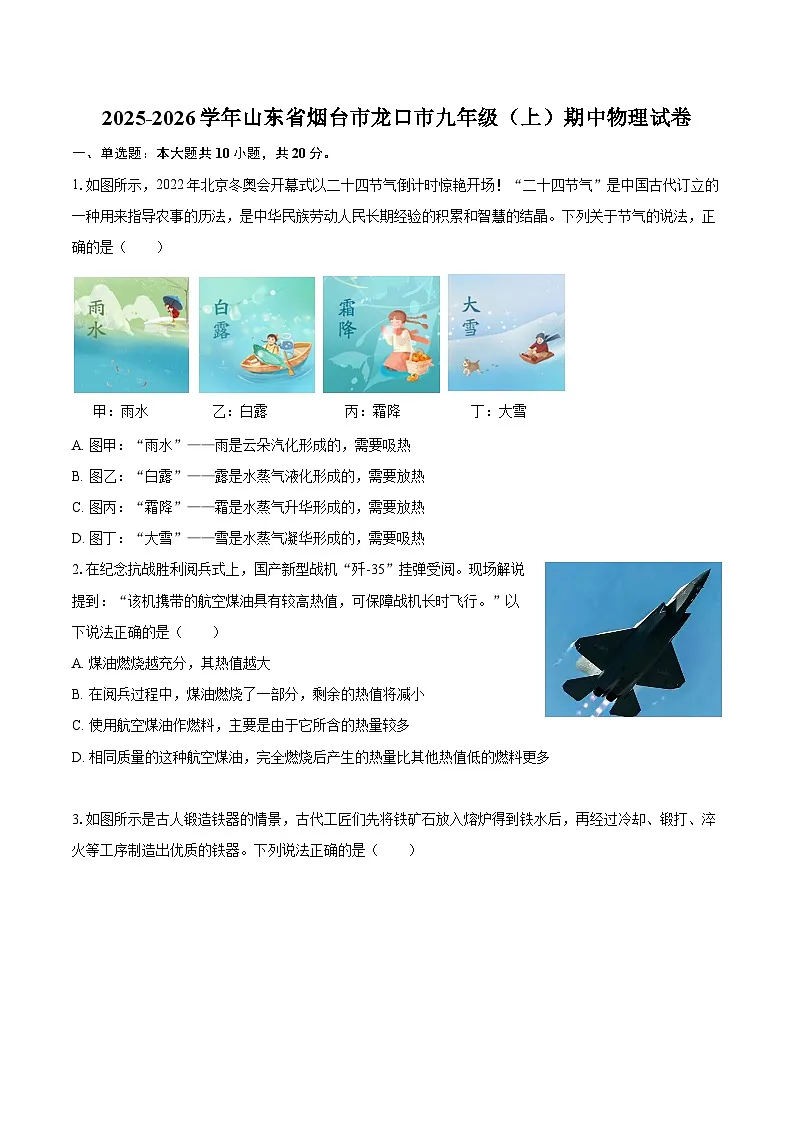

2025-2026学年山东省烟台市龙口市九年级（上）期中物理试卷-自定义类型

这是一份2025-2026学年山东省烟台市龙口市九年级（上）期中物理试卷-自定义类型，共15页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
1.如图所示，2022年北京冬奥会开幕式以二十四节气倒计时惊艳开场！“二十四节气”是中国古代订立的一种用来指导农事的历法，是中华民族劳动人民长期经验的积累和智慧的结晶。下列关于节气的说法，正确的是（ ）
A. 图甲：“雨水”——雨是云朵汽化形成的，需要吸热
B. 图乙：“白露”——露是水蒸气液化形成的，需要放热
C. 图丙：“霜降”——霜是水蒸气升华形成的，需要放热
D. 图丁：“大雪”——雪是水蒸气凝华形成的，需要吸热
2.在纪念抗战胜利阅兵式上，国产新型战机“歼-35”挂弹受阅。现场解说提到：“该机携带的航空煤油具有较高热值，可保障战机长时飞行。”以下说法正确的是（ ）
A. 煤油燃烧越充分，其热值越大
B. 在阅兵过程中，煤油燃烧了一部分，剩余的热值将减小
C. 使用航空煤油作燃料，主要是由于它所含的热量较多
D. 相同质量的这种航空煤油，完全燃烧后产生的热量比其他热值低的燃料更多

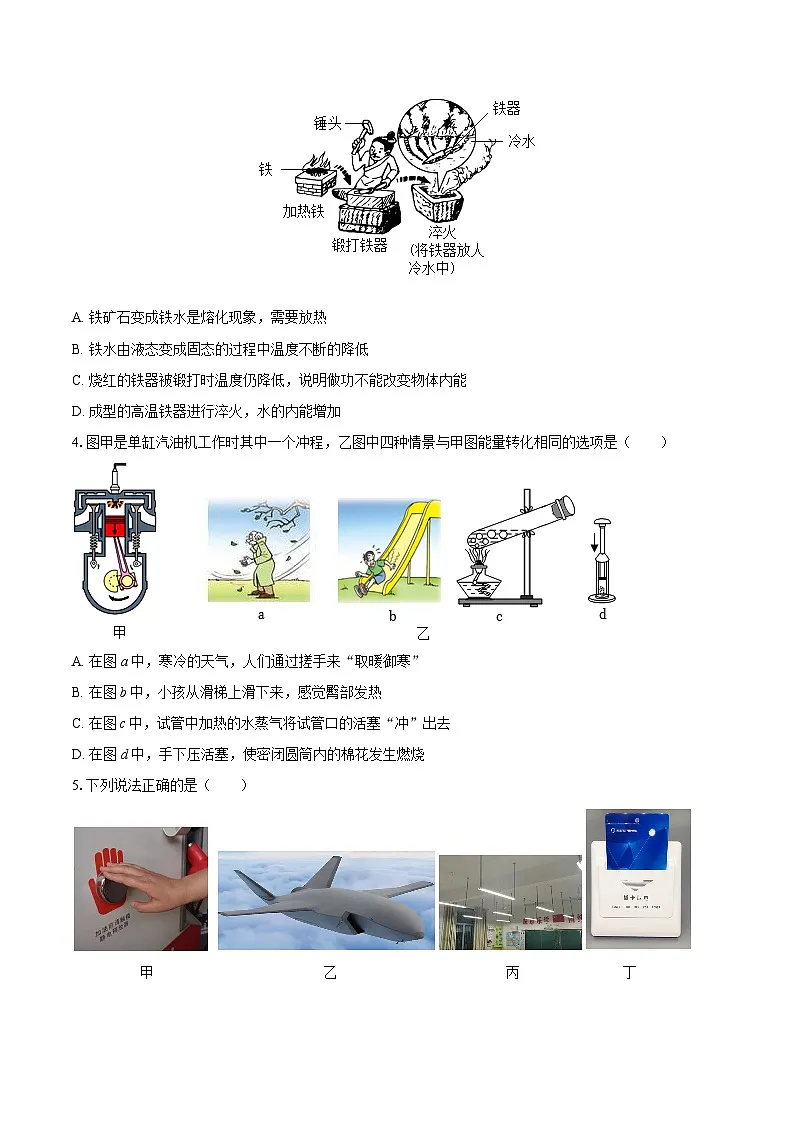

3.如图所示是古人锻造铁器的情景，古代工匠们先将铁矿石放入熔炉得到铁水后，再经过冷却、锻打、淬火等工序制造出优质的铁器。下列说法正确的是（ ）
A. 铁矿石变成铁水是熔化现象，需要放热
B. 铁水由液态变成固态的过程中温度不断的降低
C. 烧红的铁器被锻打时温度仍降低，说明做功不能改变物体内能
D. 成型的高温铁器进行淬火，水的内能增加
4.图甲是单缸汽油机工作时其中一个冲程，乙图中四种情景与甲图能量转化相同的选项是（ ）
A. 在图a中，寒冷的天气，人们通过搓手来“取暖御寒”
B. 在图b中，小孩从滑梯上滑下来，感觉臀部发热
C. 在图c中，试管中加热的水蒸气将试管口的活塞“冲”出去
D. 在图d中，手下压活塞，使密闭圆筒内的棉花发生燃烧
5.下列说法正确的是（ ）

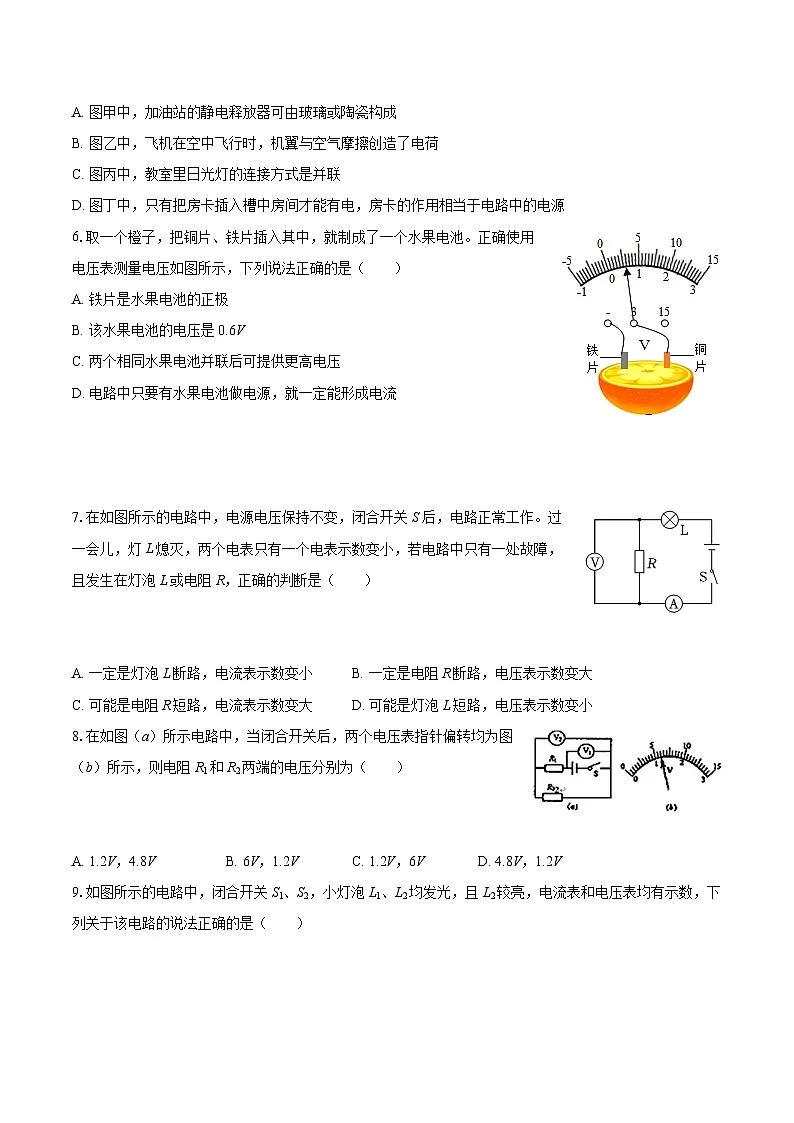

A. 图甲中，加油站的静电释放器可由玻璃或陶瓷构成
B. 图乙中，飞机在空中飞行时，机翼与空气摩擦创造了电荷
C. 图丙中，教室里日光灯的连接方式是并联
D. 图丁中，只有把房卡插入槽中房间才能有电，房卡的作用相当于电路中的电源
6.取一个橙子，把铜片、铁片插入其中，就制成了一个水果电池。正确使用电压表测量电压如图所示，下列说法正确的是（ ）
A. 铁片是水果电池的正极
B. 该水果电池的电压是0.6V
C. 两个相同水果电池并联后可提供更高电压
D. 电路中只要有水果电池做电源，就一定能形成电流
7.在如图所示的电路中，电源电压保持不变，闭合开关S后，电路正常工作。过一会儿，灯L熄灭，两个电表只有一个电表示数变小，若电路中只有一处故障，且发生在灯泡L或电阻R，正确的判断是（ ）
A. 一定是灯泡L断路，电流表示数变小B. 一定是电阻R断路，电压表示数变大
C. 可能是电阻R短路，电流表示数变大D. 可能是灯泡L短路，电压表示数变小
8.在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（ ）
A. 1.2V，4.8VB. 6V，1.2VC. 1.2V，6VD. 4.8V，1.2V
9.如图所示的电路中，闭合开关S1、S2，小灯泡L1、L2均发光，且L2较亮，电流表和电压表均有示数，下列关于该电路的说法正确的是（ ）
A. 电流表测小灯泡L2的电流
B. 小灯泡L2两端的电压比L1两端的电压大
C. 若只断开S2，小灯泡L1将变亮
D. 若只断开S2，电流表示数不变，电压表示数减小
10.测温棚内的自动测温装置除测量体温外还能记录通过的人数。如图所示，R为定值电阻，R0是光敏电阻，电源电压为3V。闭合开关S，无人通过时，电压表示数为2.5V，有人通过时，挡住入射到光敏电阻上的光，光敏电阻阻值变为10Ω，电压表示数变为2V，装置计数一次。下列说法正确的是（ ）
A. 有人通过时，R0的阻值变小B. 有人通过时，电路中的电流变小
C. 无人通过时，R的阻值为25ΩD. 无人通过时，R0的阻值为20Ω
二、多选题：本大题共4小题，共12分。
11.如图所示下列关于电学现象，说法正确的是（ ）
A. 图甲：用毛皮摩擦过的橡胶棒接触验电器时，电流方向为从金属箔到金属球
B. 图乙：家庭电路中可以接入多种电器设备，电吹风和电脑的连接方式是串联
C. 图丙：在探究串联电路电压规律时，为得到普遍规律需使用不同规格的灯泡
D. 图丁：油罐车后往往要挂一根铁链与地面相连，是为了防止静电带来的危害
12.如图是金属锡的熔化和凝固图像，下列对此图像分析正确的是（ ）
A. 锡的熔化时间是4min,凝固时间是2minB. 第5min时的锡处于固液共存态
C. 固态锡达到232℃时一定会熔化D. 锡在EF段放出热量，内能减小
13.两名同学用图甲装置“探究水沸腾时温度变化的特点”，绘制了a、b两杯水温度随时间变化的图象如图乙所示，则下列说法正确的是（ ）
A. 水沸腾过程中虽然不断吸热但温度不变，内能不变
B. 实验中，如果出现大量水泡且在上升过程中逐渐变大的现象，说明水已经沸腾
C. 此时水面上方的大气压可能低于标准大气压
D. 两名同学所用水量相同，初温不同
14.如图所示的电路，当甲为电流表时，S1断开，S2由断开到闭合，甲的示数由0.3A变化了0.6A，下列说法正确的是（ ）
A. R1与R2的电阻之比为R1：R2=2：1
B. R1与R2的电阻之比为R1：R2=3：1
C. 要使R1、R2串联，则S1闭合S2断开，且甲为电压表
D. 要使R1、R2并联，则S1、S2都闭合，且甲为电流表
三、填空题：本大题共6小题，共19分。
15.清代《咏月饼诗》“入厨光夺霜，蒸釜气流液”描述了“蒸”月饼的情景。蒸月饼时，笼屉上方冒出大量“白气”，“白气”是水蒸气遇冷 形成的（填物态变化），“白气”的本质是 （选填“水蒸气”“小水滴”或“小冰晶”）；中秋节时空气中弥漫着月饼的香味，“月饼飘香”是因为分子在 。
16.如图甲为某品牌风扇调速器和图2是用于调速的电位器结构图，1、2、3是它的三个接线柱，调速器应与电动机 联接入电路，如果要使滑片P顺时针转动时风扇转速加快，应该接 接线柱。（选填“1、2”或“1、3”或“2、3”）这个电位器的工作原理是通过改变 来改变电阻。
17.如图是一握力计的电路示意图，a、b、c、d是四个接线柱，仪表及定值电阻R0均未画出。M、N均为金属板，N固定不动，金属片P左右移动。若握力F增大时，要求仪表的示数也增大，则a、b之间应接入 ；c、d之间应接入 （前两空均选填“定值电阻”、“电流表”或“电压表”），它的作用是 。
18.如图所示是某种内燃机某一冲程的示意图，这种内燃机是 （选填“汽油机”或“柴油机”），该内燃机一个工作循环的四个冲程按顺序依次是：吸气冲程、 、做功冲程、排气冲程，若该内燃机1s对外做功45次，那么它曲轴的转速为 r/min。
19.允许加在甲、乙两灯两端的最大电压分别是6V和3V，甲、乙两灯的U-I关系如图所示。将两灯串联使用，电路两端的最大总电压是 ，最大电流是 ；将两灯并联使用，干路的最大电流是 。
20.20世纪初，科学家发现汞在温度降低至-269℃时，电阻值就变成了零，这种现象叫“超导现象”，具有这种特性的物质叫“超导体”。
低温为什么能发生超导呢？基于初中知识，我们建立一个简易模型进行理解，将导体的原子核与核外受到约束的电子（能量较低而不能自由运动）组成“原子实”，可类比成小球。原子实做着热运动，穿行其间的自由电子会与它发生碰撞，表现为导体对自由电子传导的阻碍，即电阻。导体温度降至极低时，它们的热运动都趋于消失，通电时自由电子就可以不受阻碍地定向通过导体，宏观上就发生了低温超导现象。
高压也能让材料发生超导。理论上，某种导体在相当于260万倍标准大气压的高压环境下，15℃的“高温”（相对极低温）也能发生超导现象。在这样极高的压力下，原子实排列成紧密的堆垛形式，如图所示，原子实仅能在很小的范围内做热运动，几乎没有空间表现热运动，就像热运动消失了一般。此时原子实堆垛间的间隙就成为了稳定的自由电子通道。通电时自由电子就能在间隙中零阻碍地定向移动，宏观上就显示出超导现象。
常见输电过程中，约7%的电能因导线发热耗散掉。若输电线缆选用超导材料，就可大大减少由于电阻引发的电能损耗。2021年12月，世界首条35千伏公里级液氮超导输电线工程在上海投运，实现了我国在“高温”超导输电领域的领先。
（1）实现超导现象的方式有低温和 。
（2）极低温度下，原子实与自由电子的 都趋于消失，通电时自由电子在导体中通行无阻，发生低温超导现象。
（3）超高的压力限制了 的热运动，通电时自由电子在原子实间隙中定向移动所受到的阻碍为零，发生高压超导现象。
（4）超导技术的一大应用前景是制作输电线缆，这样可以减少电能由于 引发的电能损耗。
四、作图题：本大题共1小题，共3分。
21.不戴头盔存在安全隐患，因此某“共享电动车”的安全头盔设计如下：骑行前，扫码成功后开关S1闭合，指示灯L亮；从车头取出头盔并戴上后，头盔内遥控设备遥控S2闭合，电动机通电工作。不扫码只戴头盔无法骑行。请画出符合这一情况的电路图。
五、实验探究题：本大题共3小题，共23分。
22.如图a所示，是某实验小组同学“用传感器比较不同物质的比热容”实验装置，两试管分别装有水和煤油，同一个热源红外加热器同时给试管内的水和煤油加热，试管内的水和煤油的温度通过温度传感器采集，并通过数据采集线与计算机相连。某次实验结束后，计算机屏幕显示的实验图像如图b所示：
（1）实验前要让两个试管内的水和煤油初始温度相同外，还须使水和煤油的______相同；
（2）实验时对两种物质加热相同的时间，吸收的热量______（选填“相等”或“不相等”），通过比较______来判断它们的吸热能力。
（3）如图b所示，甲、乙两种液体，______液体的吸热能力强。
（4）已知水的比热容是4.2×103J/（kg•℃），则煤油的比热容是______J/（kg•℃）；若试管内液体的质量为200g,则用该装置把乙液体加热8min吸收的热量为______J。
（5）下列现象中不能用比热容知识来解释的是______。
A.春天的夜晚，气温会降得很低，农民往稻田里灌水以防秧苗冻坏；
B.炎热的夏天常常在马路上洒水；
C.城区建造人工湖以降低“热岛效应”造成的夏季高温；
D.汽车发动机的冷却循环系统用水做冷却剂。
23.（1）“求实”小组同学用如图1甲所示的电路探究影响导体电阻大小的因素。如图1乙，导体A、B、D的横截面积为S，C的横截面积为2S，导体A、B、C的长度相同。
①为了探究导体的电阻与其横截面积的关系，在MN之间接入的两段导体应是______（选填导体的字母名称）。
②实验中可以通过观察______，来粗略地比较导体电阻的大小。若接入MN之间的导体的阻值比较接近而无法判断它们的阻值大小时，请你提一条解决方案：______。
（2）在探究“电流与电阻的关系”的实验中、设计了如图2甲所示的电路，电源电压恒为6V滑动变阻器规格为“40Ω，1A”，阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻R。
①根据图2丙，该实验保持定值电阻两端的电压为______V不变；
②用5Ω的电阻进行实验后，未移动滑片，接着换用10Ω的电阻继续实验，若想保持定值电阻两端的电压不变、滑片应该适当向______（选填“左”或“右”）移动；滑动变阻器的作用是保护电路和______；
③当接入25Ω的定值电阻时，无论如何移动滑动变阻器的滑片都无法完成实验，需要在电路中串联一个______Ω的电阻才能完成实验。
④通过分析数据，能得到的实验结论是：______。
24.小明和小华用如图甲所示电路测量未知电阻Rx的阻值。
（1）请用笔画线代替导线将图甲的实物电路连接完整，要求：滑动变阻器滑片P向右移时电流表示数变大；连接电路时，开关应该______；
（2）闭合开关，小明发现两电表均无示数。为了查找故障，他将电压表拆下，保持电路其他部分连接完好，再将电压表分别接在电源、待测电阻Rx、滑动变阻器两端，然后闭合开关，发现只有接在待测电阻Rx两端时，电压表无示数，则故障可能是______；
（3）排除故障后，小明和小华配合进行实验，并根据数据画出如图乙所示的图像，由图像可知，该待测电阻Rx的阻值为______Ω；
（4）利用电压表可以直接测量电压的大小，能否把电压表改装为间接测量电阻大小的仪表呢？小明和小华经过思考，分别设计了如图丙、丁所示的方案（电源电压恒定不变），并进行以下操作和分析：
①小明在电路的M、N两点之间接入一个电阻箱，调节旋钮使它接入电路的阻值分别为5Ω、8Ω、20Ω，闭合开关，发现电压表指针分别指向1.5V、2.0V、3.0V的刻度线，于是他在表盘相应位置标出了电阻的数值，如图戊所示。以此类推再标出其他刻度线，电压表就可以用来间接测量阻值了，由以上数据可知：电源电压为______V，定值电阻R0的阻值为______Ω；
②小华的设计方案，所用器材的规格、电表接入的量程都与小明的完全相同，分析她的设计方案可知：在保证器材安全的前提下，她改装后的电压表所能测的最小电阻的阻值为______Ω。
六、计算题：本大题共2小题，共20分。
25.小文家新装的天然气热水器如图所示，它的铭牌如下表，国家规定能效等级为2级的热水器，其热效率不低于88%，小文想通过洗澡来估测这款天然气热水器的能效等级是否达标，于是他将燃气热水器的温度设定在40℃（即水从热水器流出的温度），他家所用的花洒出水量为6kg/min,洗澡用时15min,洗澡前后查看燃气表上显示的余气量分别为165.5m3和165.3m3，已知进入热水器的冷水温度为5℃（天然气的热值q=7×107J/m3）。求：
（1）消耗的天然气完全燃烧放出的热量；
（2）通过计算判定该款热水器能效等级是否达标。
26.电子体重秤的原理如图所示，R0为定值电阻，R是电阻值随所受压力大小发生变化的可变电阻，更换电压表（量程为3V）的表盘后可直接显示人体质量大小。已知R的电阻与所受压力F变化的关系如图像所示。设踏板的质量忽略不计，电源电压保持9V不变，g=10N/kg。

（1）空载时，电压表的示数为1V，求R0的电阻值；
（2）该体重秤的量程是多大？
（3）如果保持体重秤结构和电压表量程不变，只在电路中增加一个电阻，使体重秤的量程增大到110kg。计算说明应使用多大的电阻？如何连接？
1.【答案】B
2.【答案】D
3.【答案】D
4.【答案】C
5.【答案】C
6.【答案】B
7.【答案】B
8.【答案】D
9.【答案】D
10.【答案】B
11.【答案】ACD
12.【答案】ABD
13.【答案】BC
14.【答案】AC
15.【答案】液化
小水滴
不停地做无规则运动

16.【答案】串
1、2
电阻丝的长度

17.【答案】电压表
定值电阻
保护电路

18.【答案】柴油机
压缩冲程
5400

19.【答案】8V
0.5A
0.9A

20.【答案】高压
热运动
原子实
电阻

21.【答案】
22.【答案】质量； 相等；升高的温度； 乙； 2.1×103；1.68×104； B
23.【答案】①B、C；
②灯泡的亮度 在原电路中再串联一个电流表；
①2；
②左；控制电阻两端的电压不变；
③10；
④电压一定时，电流与电阻成反比
24.【答案】断开；； 滑动变阻器断路； 5； ①4.5；10；②5
25.【答案】消耗的天然气完全燃烧放出的热量为1.4×107J；
该款热水器热水器热效率为94.5%，能效等级达标
26.【答案】解：（1）体重秤空载时受到的压力为0，由图象可知，此时电阻R=240Ω，电阻R0两端的电压U1=1V。
则R两端的电压U2=U-U1=9V-1V=8V
此时电路中的电流I==
R0==30Ω
即R0阻值为30Ω
（2）当U1′=3V时，I′===0.1A
此时电阻R′==60Ω
由图象可知此时R，的受到的压力900N，体重秤的量程为0-90kg。
（3）如果保持体重秤结构和电压表量程不变，只在电路中增加一个电阻，使体重秤的量程增大到110kg,此时压力为
F=G=mg=110kg×10N/kg=1100N
由图像可知此时R=20Ω，此时电流为

总电阻为

所以应串联一个定值电阻，阻值为
R定=R总-R0-R=90Ω-30Ω-20Ω=40Ω。
答：（1）R0的电阻值是30Ω；
（2）该体重秤的量程是0～90kg；
（3）应使用40Ω的电阻串联在电路中。 型号
气源
额定产热水能力
能效等级
净重量
容积
XDFZN01
天然气
12kg/min（Δt=25℃）
2级
38kg
40L以下
