（人教版）九年级物理上册期末复习综合测试卷（提升卷）（2份，原卷版+解析版）

这是一份（人教版）九年级物理上册期末复习综合测试卷（提升卷）（2份，原卷版+解析版），文件包含人教版九年级上册期末复习综合测试卷提升卷原卷版docx、人教版九年级上册期末复习综合测试卷提升卷解析版docx等2份试卷配套教学资源，其中试卷共39页， 欢迎下载使用。
测试范围：人教版九年级第13~19章
第Ⅰ卷 选择题
一、选择题（本题共16小题，每小题2分，共32分。在每小题给出的四个选项中，只有一项是符合题目要求的）

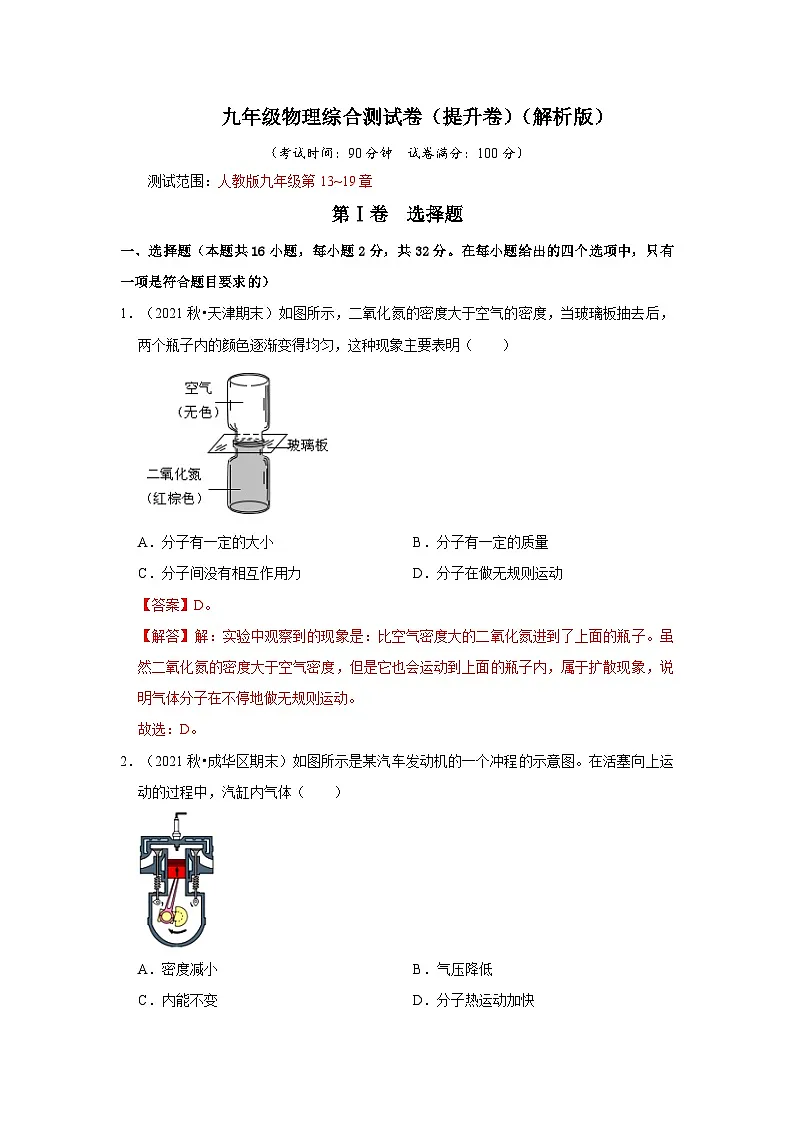

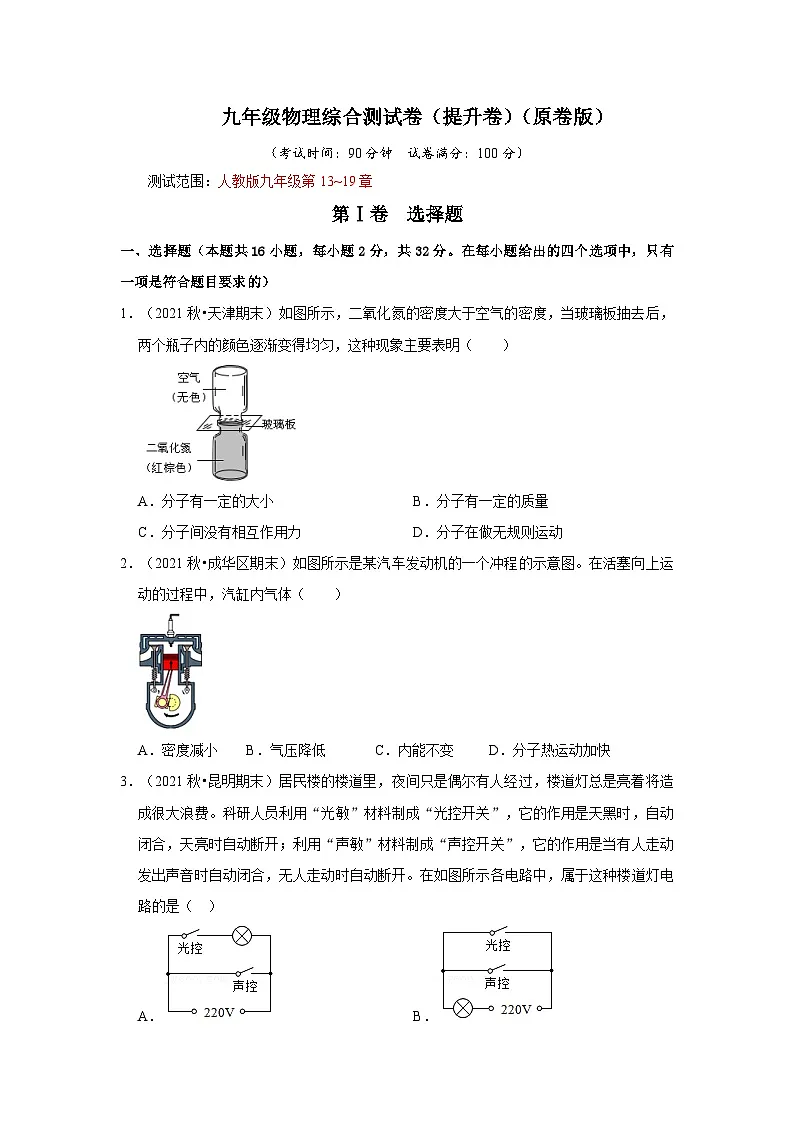

1．（2021秋•天津期末）如图所示，二氧化氮的密度大于空气的密度，当玻璃板抽去后，两个瓶子内的颜色逐渐变得均匀，这种现象主要表明（ ）

A．分子有一定的大小B．分子有一定的质量
C．分子间没有相互作用力D．分子在做无规则运动

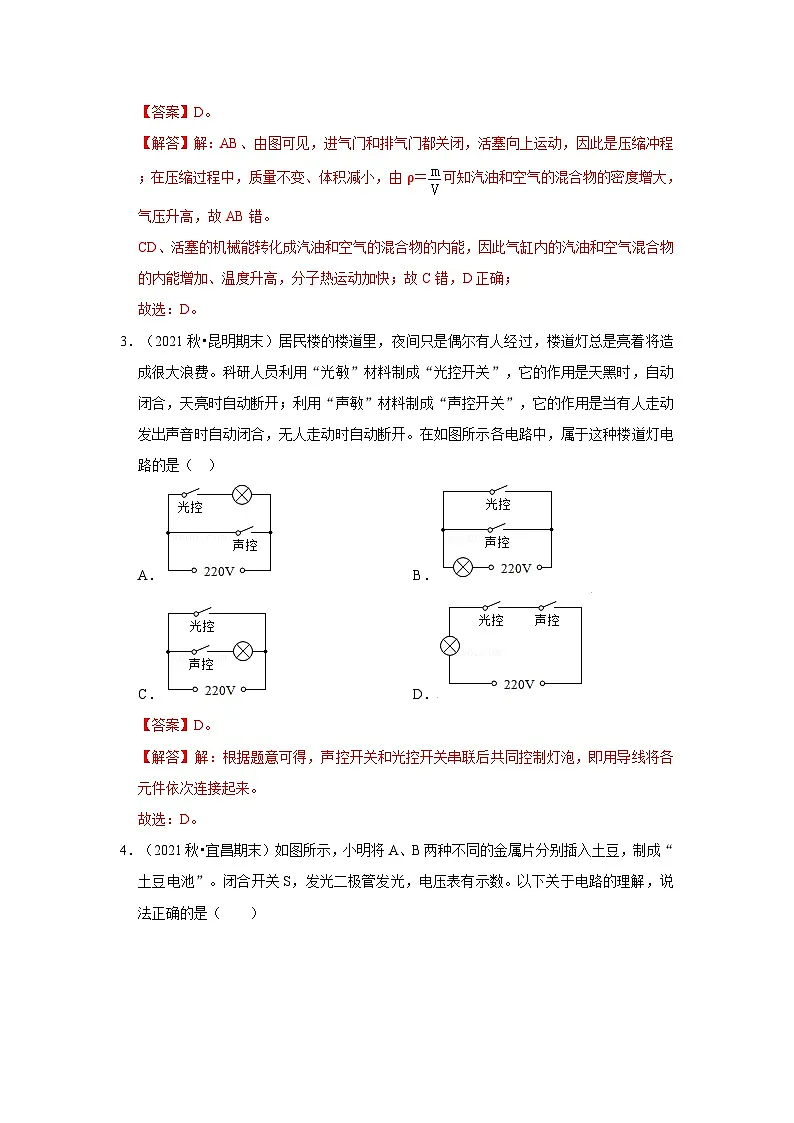

2．（2021秋•成华区期末）如图所示是某汽车发动机的一个冲程的示意图。在活塞向上运动的过程中，汽缸内气体（ ）
A．密度减小 B．气压降低 C．内能不变 D．分子热运动加快
3．（2021秋•昆明期末）居民楼的楼道里，夜间只是偶尔有人经过，楼道灯总是亮着将造成很大浪费。科研人员利用“光敏”材料制成“光控开关”，它的作用是天黑时，自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”，它的作用是当有人走动发出声音时自动闭合，无人走动时自动断开。在如图所示各电路中，属于这种楼道灯电路的是（ ）
A．B．
C．D．

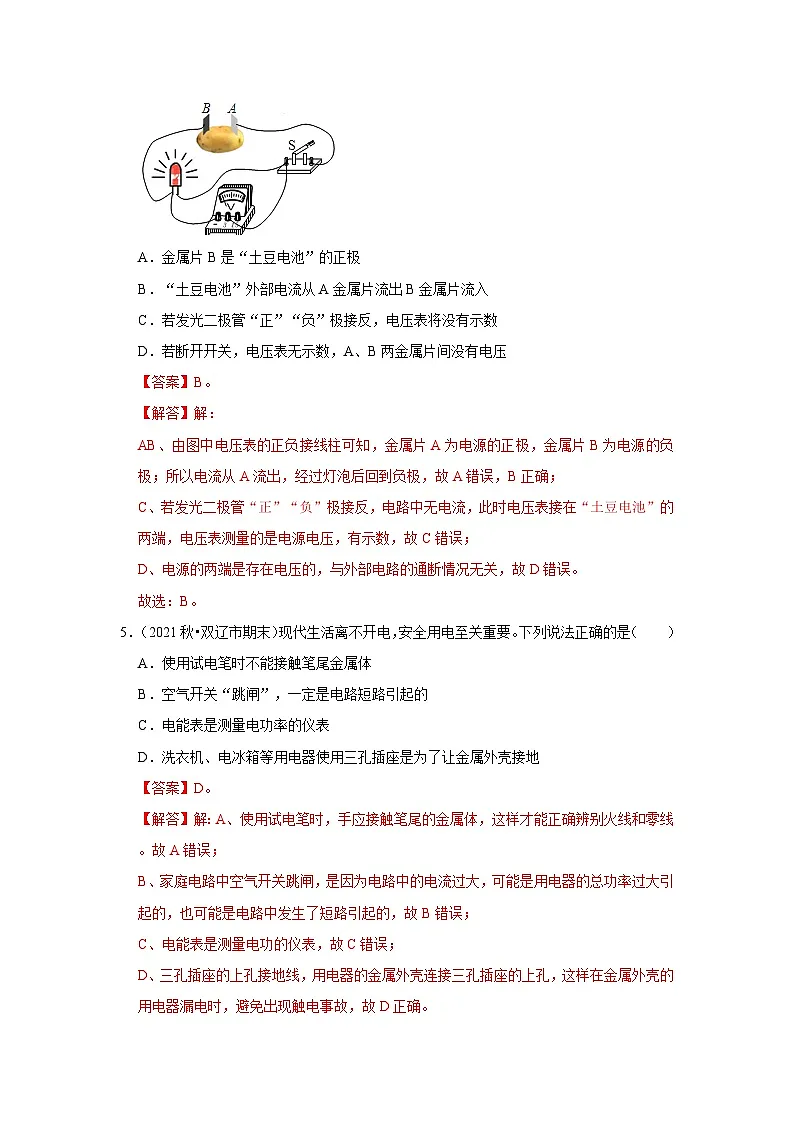

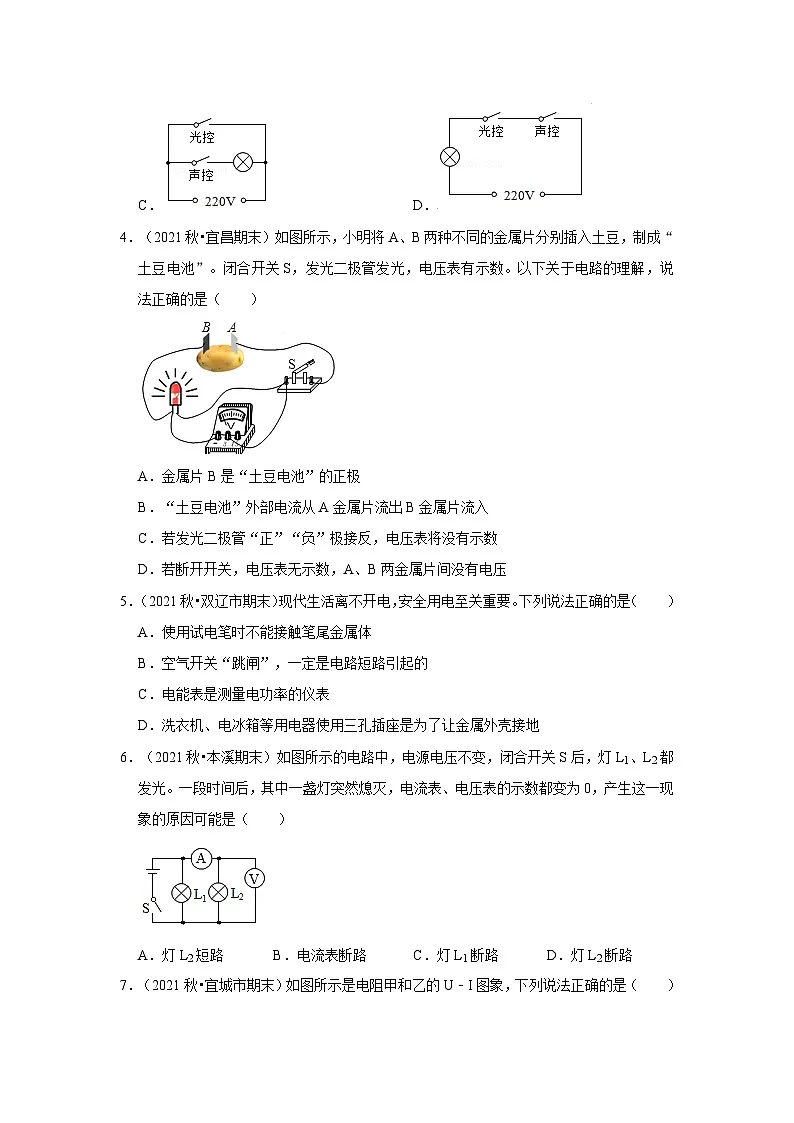

4．（2021秋•宜昌期末）如图所示，小明将A、B两种不同的金属片分别插入土豆，制成“土豆电池”。闭合开关S，发光二极管发光，电压表有示数。以下关于电路的理解，说法正确的是（ ）
A．金属片B是“土豆电池”的正极
B．“土豆电池”外部电流从A金属片流出B金属片流入
C．若发光二极管“正”“负”极接反，电压表将没有示数
D．若断开开关，电压表无示数，A、B两金属片间没有电压
5．（2021秋•双辽市期末）现代生活离不开电，安全用电至关重要。下列说法正确的是（ ）
A．使用试电笔时不能接触笔尾金属体
B．空气开关“跳闸”，一定是电路短路引起的
C．电能表是测量电功率的仪表
D．洗衣机、电冰箱等用电器使用三孔插座是为了让金属外壳接地
6．（2021秋•本溪期末）如图所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光。一段时间后，其中一盏灯突然熄灭，电流表、电压表的示数都变为0，产生这一现象的原因可能是（ ）
A．灯L2短路B．电流表断路C．灯L1断路D．灯L2断路

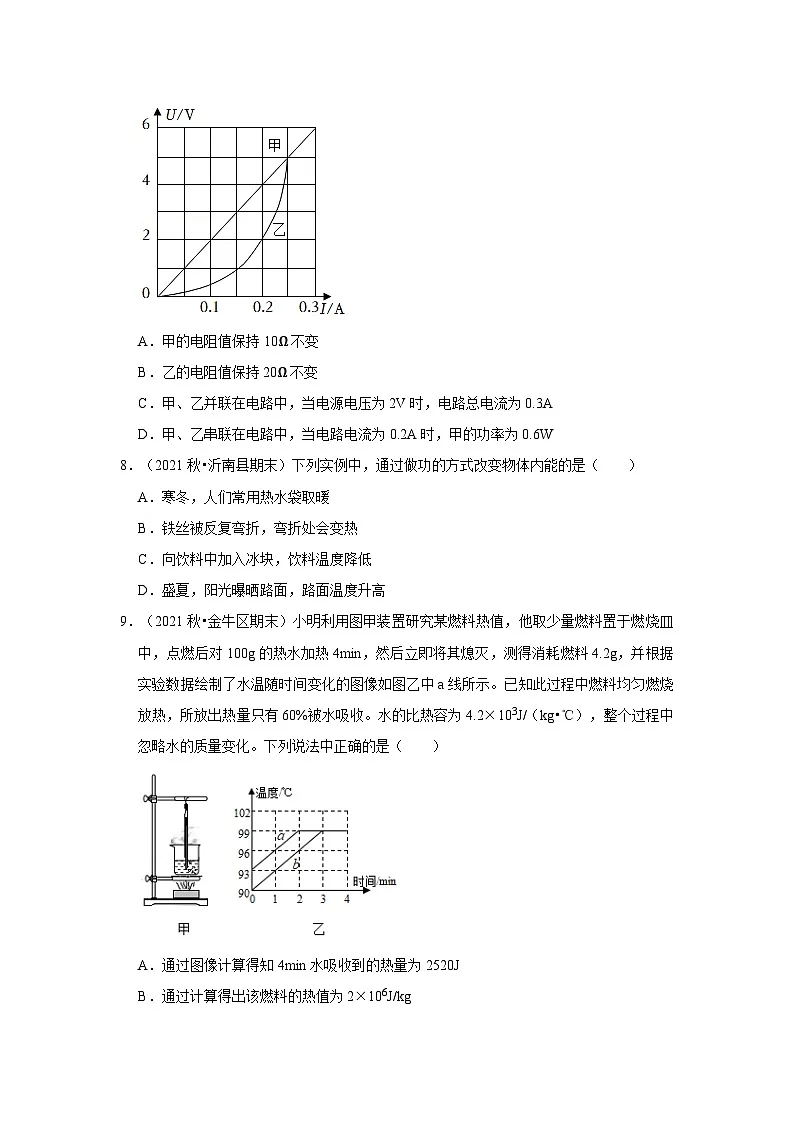

7．（2021秋•宜城市期末）如图所示是电阻甲和乙的U﹣I图象，下列说法正确的是（ ）
A．甲的电阻值保持10Ω不变
B．乙的电阻值保持20Ω不变
C．甲、乙并联在电路中，当电源电压为2V时，电路总电流为0.3A
D．甲、乙串联在电路中，当电路电流为0.2A时，甲的功率为0.6W
8．（2021秋•沂南县期末）下列实例中，通过做功的方式改变物体内能的是（ ）
A．寒冬，人们常用热水袋取暖
B．铁丝被反复弯折，弯折处会变热
C．向饮料中加入冰块，饮料温度降低
D．盛夏，阳光曝晒路面，路面温度升高
9．（2021秋•金牛区期末）小明利用图甲装置研究某燃料热值，他取少量燃料置于燃烧皿中，点燃后对100g的热水加热4min，然后立即将其熄灭，测得消耗燃料4.2g，并根据实验数据绘制了水温随时间变化的图像如图乙中a线所示。已知此过程中燃料均匀燃烧放热，所放出热量只有60%被水吸收。水的比热容为4.2×103J/（kg•℃），整个过程中忽略水的质量变化。下列说法中正确的是（ ）
A．通过图像计算得知4min水吸收到的热量为2520J
B．通过计算得出该燃料的热值为2×106J/kg
C．这种方法计算出的热值比实际的热值偏大
D．若实验装置和热损失比例均不变，利用该燃料加热另一杯水绘出了如图乙中b线所示图像，则这杯水的质量小于上一杯水的质量
10．（2021秋•龙江县校级期末）在参观人民检察院未成年人法治教育基地时，小明发现，在一处地面上有“沉迷网络”“交友不慎”两个圆形模块。用脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片。下列有关分析正确的是（ ）
A．两个模块相当于开关，彼此串联 B．两个模块相当于开关，彼此并联
C．两个模块相当于电源，彼此并联 D．两个模块相当于电源，彼此串联
11．（2021秋•紫阳县期末）图甲是常用的一种可调风速的小风扇，图乙为其用于调风速的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与旋钮触片相连。下列有关说法正确的是（ ）
A．电位器应该与电风扇中的电动机并联
B．电位器通过改变接入电路的电阻丝的长度来改变电阻
C．若将a、c接入电路中，逆时针转动旋钮时，风扇风速加快
D．若将a、b接入电路中，顺时针转动旋钮时，风扇风速加快
12．（2021秋•东台市期末）如图所示是某家庭电路，闭合开关S1、S2，灯泡L1正常发光、L2不亮。断开S1、保持S2闭合，用测电笔插入插座上孔氖管发光，插入插座下孔氖管发光。则故障可能是（ ）
A．ac间断路B．bd间断路
C．灯泡L2断路D．b点到零线之间断路
13．（2021秋•东坡区期末）如图甲所示电路，电源电压为6V且不变，R1为定值电阻．闭合开关S，将滑动变阻器R2的滑片P从a端向b端移动过程中，电压表和电流表的示数变化情况如乙图所示．则（ ）
A．定值电阻的阻值是20Ω
B．滑动变阻器的最大阻值是10Ω
C．当滑动变阻器的滑片P在中点时，两电表的示数对应于乙图中的“B”点
D．当滑动变阻器的滑片P在中点时，两电表的示数对应于乙图中的“C”点
14．（2021秋•岳阳期末）如图所示，小五同学设计了一种烟雾报警装置，R0为定值电阻，R为光敏电阻，其阻值随激光的光照强度减弱而增大。当电路中电流小于或等于0.2A时，烟雾报警器报警。若S闭合后，当电流从0.2A变化为0.5A时，光敏电阻R的电功率从3.2W变化为2W，在此变化过程中，下列说法正确的是（ ）
A．烟雾浓度逐渐减小时，电压表的示数变大
B．电源电压为20V，R0的电阻为40Ω
C．当电压表的示数为4V时，烟雾报警器报警
D．R0消耗的电功率变化了8.4W
15．（2021秋•化德县校级期末）物理科代表为全班同学设计了如图四个电路图，图中电源电压未知但不变，R0为阻值已知的定值电阻，R1为最大阻值已知的滑动变阻器，通过断开、闭合开关或调节R1接入电路阻值不能测出未知电阻Rx阻值的电路是（ ）
A．B．
C．D．
16．（2022春•重庆期末）如图甲所示，电源电压恒定，R为定值电阻，滑动变阻器R′标有“20Ω 1A”，电流表量程为0～0.6A，电压表量程为0～15V。只闭合开关S和S1，滑片从最右端滑动到a点时，灯泡L恰好正常发光；只闭合开关S和S2，滑片从a点向某一方向移动，直到电压表示数与灯泡L的额定电压相同，两次调节过程中两电表示数关系如图乙所示，下列说法正确的是（ ）
①电源电压为6V
②灯泡L的额定功率为2.16W
③滑片在a点时，滑动变阻器接入阻值为6Ω
④任意闭合开关和移动滑片，在电路安全的情况下，电路工作时消耗的最小功率为1.44W
⑤任意闭合开关和移动滑片，在电路安全的情况下，电路工作时消耗的最大功率为4.48W
A．①③B．②③C．②④⑤D．②③④
第Ⅱ卷 非选择题
二、填空题（本题共6小题，每题3分，共18分）
17．（2021秋•襄阳期末）如图所示，要使两灯串联，应闭合开关 ；闭合开关S1和S3，两灯 联。
18．（2021秋•湖北期末）2020年11月24日4时30分，我国在文昌航天发射场，用长征五号运载火箭成功发射探月工程嫦娥五号探测器，开启我国首次地外天体采样返回之旅。长征五号运载火箭在加速上升飞行的过程中，它的头部跟空气剧烈摩擦，内能 ，机械能 。（选填“增大”或“减小”或“不变”）
19．（2021秋•全南县期末）十字路口的红、绿灯是 联的；现在的红、绿灯普遍使用发光二极管，制成发光二极管的主要材料是锗、硅，它们属于 材料（选填“半导体”、“导体”、“绝缘体”）。
20．（2021秋•道外区校级期末）如图所示的电路中，开关闭合两电压表的指针偏转均如图所示，则电阻R1两端的电压为 伏，R1和R2的阻值之比为 。
21．（2021秋•于洪区期末）如图所示，电源电压不变，电阻R1＝10Ω，R2＝20Ω，R3＝30Ω。当开关S1闭合，S2、S3断开时，电流表的示数为0.1A，则电源电压为 V。该电路的最大电功率可达 W。
22．（2021秋•炎陵县期末）如图甲所示电路，电源电压保持不变。闭合开关，将滑动变阻器的滑片由最右端向左移动的过程中，电压表与电流表示数的变化关系如图乙所示。则在移动滑片的过程中，电路消耗的最大功率为 W，电阻R1＝ Ω。
三、作图与解答题（本题共3小题，每题3分，共9分）
23．（2021秋•东莞市期末）如图所示，请将以下元件接入家庭电路中，要求：开关同时控制两支日光管，三孔插座单独连入电路。
24．（2021秋•绵竹市期末）根据图1所示的实物连接图，在图2的框中画出电路图。
25．（2021秋•盐湖区期末）如图所示，小明家的电热水器插头处发热严重，插头的绝缘皮也已烧焦。请你用学过的物理知识解释其原因并提出改进的措施。
四、实验题（本题共3小题，每空1分，共11分）
26．（2021秋•重庆期末）某课外实验小组的同学想测出家用手电筒的灯泡正常工作时的电阻，实验器材有：电源（电压4.5V）、开关、电压表、电流表各一个，导线若干，额定电压为2.5V的待测手电筒灯泡（电阻约为7Ω），滑动变阻器两个（A：“5Ω 2A”；B：“20Ω 0.5A”）。
（1）该实验是用伏安法测电阻，其原理公式为 ；实验中，应选用的滑动变阻器是 （选填“A”或“B”）。
（2）本实验中，对滑动变阻器的作用表述正确的是 （填字母代号）。
A.限流分压保护电路 B.并联分流保护电路 C.调节电路阻值测量多组数据
（3）该组同学连接完电路后，闭合开关，发现灯泡不亮，电流表、电压表示数均很小，怎样移动滑片都不起作用，导致该故障的原因是 。
（4）排除故障后，移动滑动变阻器的滑片，若某时刻电压表的示数如图乙所示，此时小灯泡两端电压为 V；为了测定小灯泡正常工作时的电阻，应将滑动变阻器的滑片向 （选“A”或“B”）移动。
（5）如图丙所示是根据记录的实验数据画出的小灯泡两端的电压与通过它的电流的关系图象。从图象可知，小灯泡正常工作时小灯泡的电阻是 Ω。
27．（2021秋•栾城区校级期末）在“测量小灯泡的电功率”实验中，小灯泡的额定电压为2.5V，电源电压为4.5V。
（1）请将图甲中的电路连接完整，要求滑动变阻器的滑片向左滑时，电路中电流变小。
（2）连接好电路闭合开关后，发现灯泡不亮，检查电路发现电压表无示数、电流表有示数，则故障可能是 。
（3）问题解决后，移动滑动变阻器滑片，当电压表示数为2.3V时，为了让灯泡正常发光，此时应将滑片向 （左/右）侧移动。
（4）当灯泡正常发光时，电流表示数如图乙所示，则小灯泡额定功率为 W。
（5）下表是实验中测量的几组数据，其中一个电流数据有误，此数据为第 组。
（6）小明打算只利用电流表来测量小灯泡的额定功率，他增加了一个阻值为10Ω的定值电阻R0和两个开关，设计了如图丙所示电路，请将电阻R0、电流表和灯泡的符号填入虚线框中便其能完成实验。
五、计算题（本题共3小题，共30分）
28．（2021秋•武隆区校级期末）用煤气灶把1kg、初温为20℃的水烧到70℃，消耗了10g煤气。已知水的比热容是4.2×103J/（kg•℃），煤气的热值为4.2×107J/kg，求：
（1）水吸收的热量；
（2）煤气完全燃烧放出的热量；
（3）煤气灶烧水的效率。
29．（2021秋•高邑县期末）如图所示电路，电源电压一定，R1为定值电阻，R为滑动变阻器，其铭牌上标有“2A？Ω”字样，其最大阻值已无法看清。电压表接入电路的量程为0～15V，电流表接入电路的量程为0～0.6A。当只闭合开关S1时，电压表示数为12V，电流表A的示数为0.6A，当只闭合开关S2时，将R的滑片移到中点，电流表A的示数变为0.3A，求：
（1）定值电阻R1的阻值是多少？.
（2）滑动变阻器的最大阻值是多少？
（3）只闭合开关S2时，滑片移到阻值最大处时，电压表示数是多少？
30．（2021秋•启东市期末）如图所示，灯泡L标有“6V 3W”，R1的电阻为10Ω，变阻器标有“20Ω 0.5A”的字样，电流表的量程为0～3A，电压表的量程为0～3V。当开关S1、S2、S3都闭合时，灯泡L恰好正常发光（设灯泡电阻不随温度而改变）。求：
（1）灯泡L的电阻和电源电压；
（2）开关S1、S2、S3都闭合时，电路10秒消耗的电能；
（3）开关S1闭合，S2、S3断开时，在保证电路中各元件安全工作的情况下，电阻R1消耗的电功率范围。
实验次数
1
2
3
4
5
U/V
1.0
1.5
2.0
2.5
3.0
I/A
0.2
0.25
0.28
0.37
