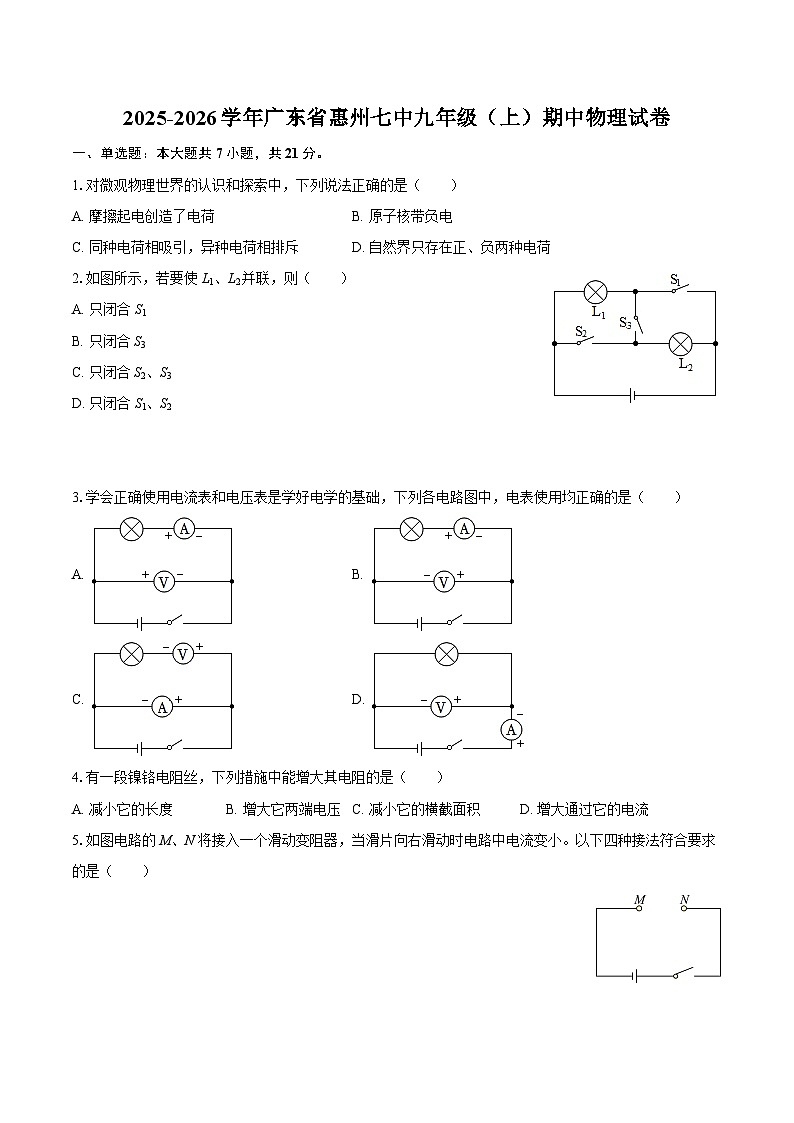

2025-2026学年广东省惠州七中九年级（上）期中物理试卷-自定义类型

这是一份2025-2026学年广东省惠州七中九年级（上）期中物理试卷-自定义类型，共13页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.对微观物理世界的认识和探索中，下列说法正确的是（ ）
A. 摩擦起电创造了电荷B. 原子核带负电
C. 同种电荷相吸引，异种电荷相排斥D. 自然界只存在正、负两种电荷
2.如图所示，若要使L1、L2并联，则（ ）
A. 只闭合S1
B. 只闭合S3
C. 只闭合S2、S3
D. 只闭合S1、S2
3.学会正确使用电流表和电压表是学好电学的基础，下列各电路图中，电表使用均正确的是（ ）
A. B.
C. D.
4.有一段镍铬电阻丝，下列措施中能增大其电阻的是（ ）
A. 减小它的长度B. 增大它两端电压C. 减小它的横截面积D. 增大通过它的电流

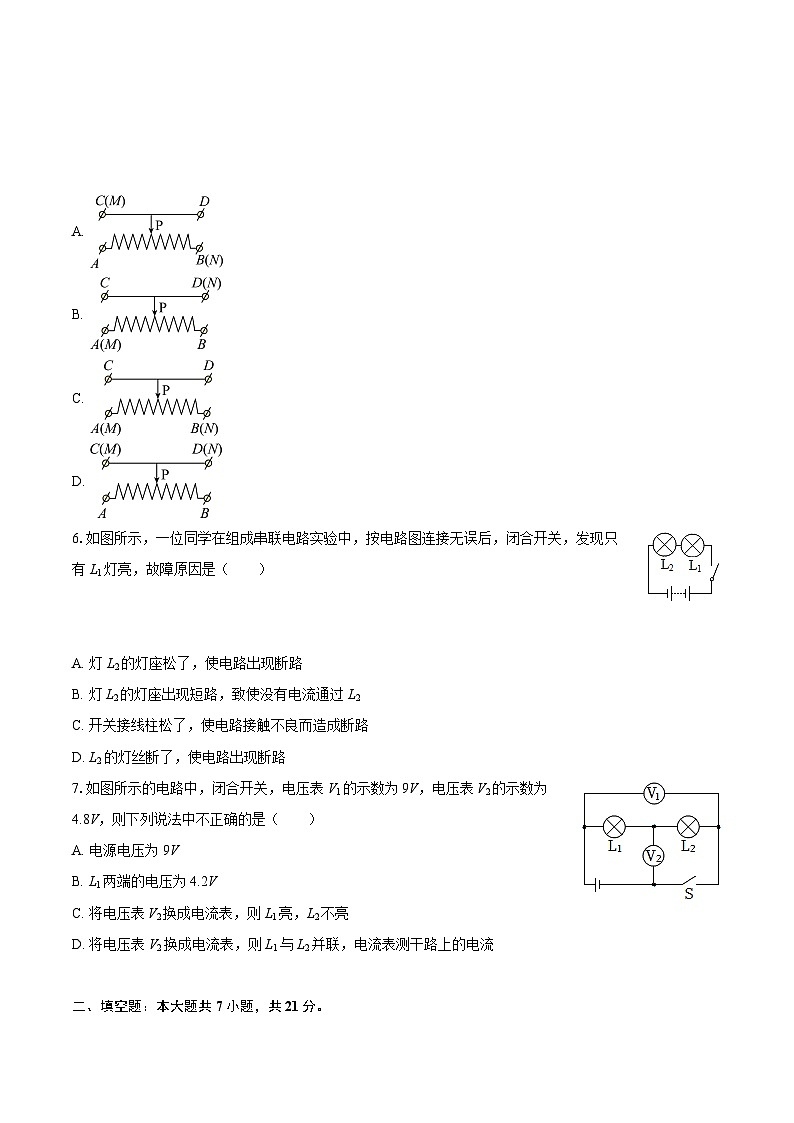

5.如图电路的M、N将接入一个滑动变阻器，当滑片向右滑动时电路中电流变小。以下四种接法符合要求的是（ ）
A.
B.
C.
D. ​​​​​​​
6.如图所示，一位同学在组成串联电路实验中，按电路图连接无误后，闭合开关，发现只有L1灯亮，故障原因是（ ）
A. 灯L2的灯座松了，使电路出现断路
B. 灯L2的灯座出现短路，致使没有电流通过L2
C. 开关接线柱松了，使电路接触不良而造成断路
D. L2的灯丝断了，使电路出现断路
7.如图所示的电路中，闭合开关，电压表V1的示数为9V，电压表V2的示数为4.8V，则下列说法中不正确的是（ ）
A. 电源电压为9V
B. L1两端的电压为4.2V
C. 将电压表V2换成电流表，则L1亮，L2不亮
D. 将电压表V2换成电流表，则L1与L2并联，电流表测干路上的电流
二、填空题：本大题共7小题，共21分。

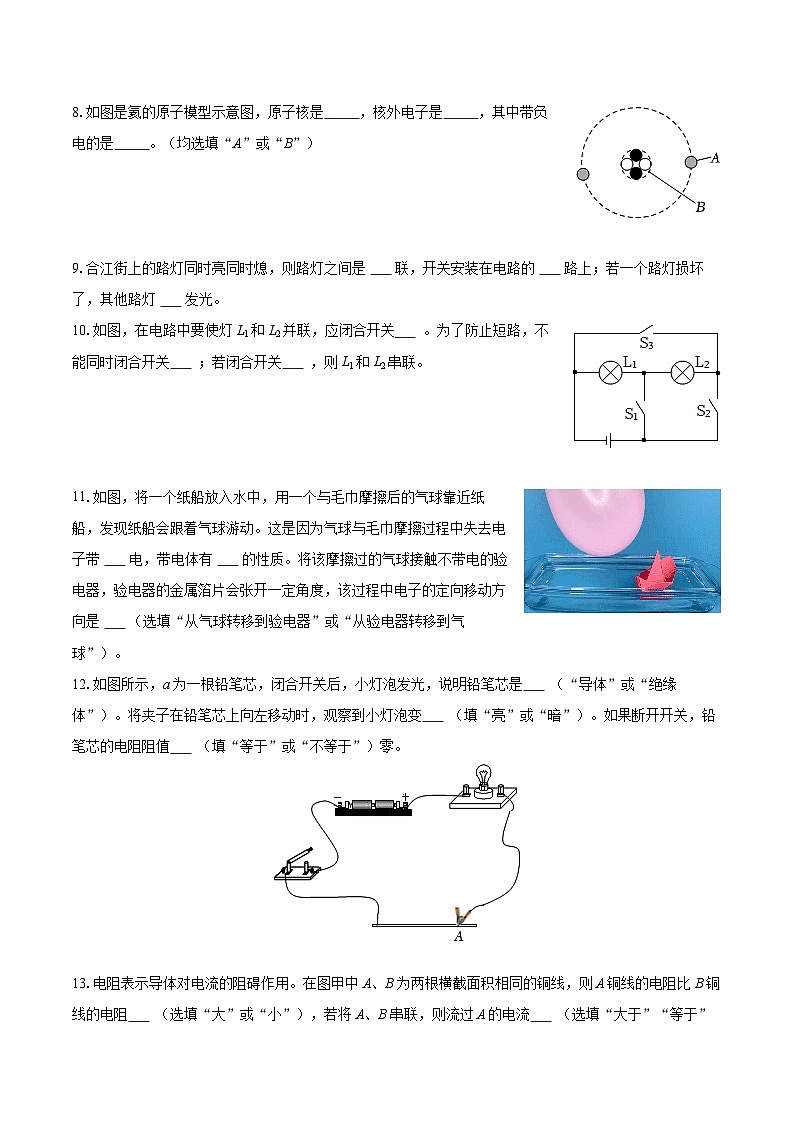

8.如图是氦的原子模型示意图，原子核是 ，核外电子是 ，其中带负电的是 。（均选填“A”或“B”）
9.合江街上的路灯同时亮同时熄，则路灯之间是 联，开关安装在电路的 路上；若一个路灯损坏了，其他路灯 发光。
10.如图，在电路中要使灯L1和L2并联，应闭合开关 。为了防止短路，不能同时闭合开关 ；若闭合开关 ，则L1和L2串联。
11.如图，将一个纸船放入水中，用一个与毛巾摩擦后的气球靠近纸船，发现纸船会跟着气球游动。这是因为气球与毛巾摩擦过程中失去电子带 电，带电体有 的性质。将该摩擦过的气球接触不带电的验电器，验电器的金属箔片会张开一定角度，该过程中电子的定向移动方向是 （选填“从气球转移到验电器”或“从验电器转移到气球”）。
12.如图所示，a为一根铅笔芯，闭合开关后，小灯泡发光，说明铅笔芯是 （“导体”或“绝缘体”）。将夹子在铅笔芯上向左移动时，观察到小灯泡变 （填“亮”或“暗”）。如果断开开关，铅笔芯的电阻阻值 （填“等于”或“不等于”）零。
13.电阻表示导体对电流的阻碍作用。在图甲中A、B为两根横截面积相同的铜线，则A铜线的电阻比B铜线的电阻 （选填“大”或“小”），若将A、B串联，则流过A的电流 （选填“大于”“等于”或“小于”）流过B的电流。如图乙所示是电位器结构，a、b、c是它的三个接线柱，若将b、c接入电路，逆时针转动旋钮时，接入电路的电阻值 （选填“变大”“不变”或“变小”）。
14.如图所示，已知电源为四节新的干电池串联而成，则电源的总电压为______V，电压表V1的读数为3.8V，那么电压表V的读数是______V，V2的读数是______V。
三、作图题：本大题共1小题，共7分。
15.按要求完成下列作图：
（1）如图所示，请将电路连接完整，要求：滑动变阻器的滑片向左滑动时灯泡变亮。
（2）将如图所示的蓄电池、开关、灯泡L1和L2串联起来，用电压表V1测L1两端的电压，用电压表V2测L1和L2串联后的总电压。
（3）请根据图甲所示的实物图，在图乙虚线框内画出对应的电路图。
四、实验探究题：本大题共4小题，共26分。
16.海在“探究串联电路中各处的电流关系”的实验时，设计的实验电路图，如图甲所示。
（1）在连接电路时，开关应该______。
（2）闭合开关前发现电表流指针如图乙所示，接下来他应______，若正确操作后，闭合开关，电表流指针仍如图乙所示，则出现的错误是______。
（3）小海按图甲电路换用不同灯泡做了三次实验，每次实验都用同一电流表分别测出A、B、C三个位置的电流记录在下表中：
①第3次实验B处电流表的示数如图所示，为______A。
②分析表中数据可得出结论：串联电路中______。
③实验需测量多次数据的目的是______。
17.在做“探究串联电路中电压的规律”实验时，有多个灯泡可供选择，小明把两只灯泡L1和L2串联起来接到电源上。
（1）小明连接好最后一根导线时，灯泡立即发光，则他操作中的错误是______；
（2）改正错误后，小明分别把电压表并联在图中AB、BC及AC处，完成第一组数据采集后，他需要进行的操作顺序是______（填字母）；
A.换不同型号的灯泡替换L1和L2
B.断开开关
C.分别把电压表并联在图中AB、BC及AC处，闭合开关，观察电压表示数，并记录数据
（3）为了节省时间，小明在测L2两端的电压时，电压表所接的B接点不动，只断开A接点，把接线改接到C接点上。这个方法______（选填“能”或“不能”）测出L2两端的电压，理由是______；
（4）通过正确测量得到了如表所示的三组数据，可得出的结论是______，即UAC=______；
（5）小聪把电压表并联在图中AB处，突然两灯都熄灭，且电压表示数变大，则故障是______。（选填“L1短路”、“L1断路”、“L2短路”或“L2断路”）。
18.“探究影响导体电阻大小的因素”的实验装置如图所示，在实验中使用四根电阻丝，其材料规格如表所示。
（1）实验中通过观察______比较电阻丝电阻的大小，运用的实验方法是______；
（2）分别将编号为______的电阻丝接入电路进行实验，可得出结论：导体的电阻大小与导体的材料有关；
（3）分别将编号为B、C的电阻丝接入电路进行实验，可得出结论：导体的______越______，电阻越大；
（4）分别将编号为C、D的电阻丝接入电路进行实验，其得到的实验结论被实际应用到了______的工作原理中；
A.电压表
B.电流表
C.滑动变阻器
（5）某小组同学更换电阻丝后发现小灯泡亮度变化不明显，可串联多一个______代替小灯泡作为观察对象。
19.小明用毛皮摩擦过的橡胶棒靠近细水流时，发现橡胶棒能把水流吸引到一边，他思考后根据所学知识和生活经验做出了猜想：
猜想一：摩擦过的橡胶棒对水流的吸引效果可能与水流的粗细有关；
猜想二：摩擦过的橡胶棒对水流的吸引效果可能与橡胶棒距水流的距离有关；
猜想三：摩擦过的橡胶棒对水流的吸引效果可能与摩擦次数有关；
为了验证自己的猜想，小明完成了如下实验。如图，实验中保持水龙头到盘子的竖直距离和橡胶棒底部到水龙头的竖直距离不变，并将实验现象及数据记录在表中：
（1）本实验需要的测量工具为______。
（2）橡胶棒能把水流吸引到一边是因为橡胶棒在与毛皮摩擦过程中带上了______（选填“正”或“负”）电荷。
（3）1、2两次实验是为了探究摩擦过的橡胶棒对水流的吸引效果与______的关系，根据实验数据可以初步得出结论：在橡胶棒与毛皮的摩擦次数和摩擦过的橡胶棒与水流的距离相同的情况下，水流越细，橡胶棒对水流的吸引效果越______（选填“明显”或“不明显”）。
（4）分析______两次实验现象，可得出结论：在橡胶棒与毛皮摩擦次数和水流粗细相同的情况下，摩擦过的橡胶棒距离水流的距离越______，对水流的吸引效果越明显。
五、计算题：本大题共2小题，共13分。
20.燃气热水器具有高效、快捷、节能、安全和多样等多种优势，是家庭热水应用的理想选择之一。某家庭用燃气热水器将质量为100kg、温度为20℃的自来水加热到50℃，消耗的天然气体积为1m3（假设天然气完全燃烧）。已知天然气的热值为3.5×107J/m3，水的比热容为4.2×103J/（kg•℃）。
求：
（1）1m3天然气完全燃烧放出的热量；
（2）此过程水吸收的热量；
（3）该热水器的热效率。
21.如图甲所示的电路，V1和V2是两只相同的电压表。当闭合开关后，灯泡L1和L2都发光，这时两只电压表的指针偏转角度相同，指针位置均如图乙所示。
（1）求灯泡L1和L2两端的电压；
（2）将灯泡改接到如图丙所示的电路中，电源电压保持不变，闭合开关后灯泡都发光，此时电流表A1的示数为1.5A，电流表A2的示数为1.2A，求通过灯泡L2的电流。
六、综合题：本大题共2小题，共12分。
22.问界M5（图1）是一台增程式新能源小车，搭载的是1.5T涡轮增压的发动机。通过细致观察，可以发现该车上的许多部件都用到了物理知识。
（1）该车发动机属于四冲程汽油机，其中______冲程将内能转化为机械能；汽油机工作时飞轮转速为2400r/min,则每秒汽油机对外做功______次；
（2）若图2是该车自动测定油箱内油面高度的装置原理图，油量表实质是______（选）填“电压表”或“电流表”）改装而成的，定值电阻的作用是______；
（3）在加油的过程中，滑动变阻器接入电路的电阻______，油量表的示数______。（以上两空均选填“变大”、“变小”或“不变”）
23.阅读短文，回答问题。
高温超导低压直流电缆是一种新型电缆，采用高温超导材料，能够在低温下实现零电阻，从而减少电缆输电过程中的能量损耗，同时具有承载能力大、占用空间小等。
2023年11月20日，国内首条高温超导低压直流电缆在江苏苏并网投运，填补了我国在超导电缆低压直流系的应用空白。该项目使用的铜氧（YBCO）第二代高温超导带材为国产化材料，其特点是使超导界温度提高到90K（-183.15℃），K为温度的另一个单位“开氏度”。当温度低于临界温度90K（-183.15℃）时，该材料实现超导，电阻为零。结合杜瓦管的低温技术，实现超导电缆系统核心材料的国产化，杜瓦骨结构如图。
高温超导低压直流电缆在国内首次采用正负极同轴的方式，相当于2根电缆合二为一，是目前结构最紧凑的超导电缆，其好处是，电缆中相反的电流方向使得正负极产生的磁场相互抵消，实现完全碰场自屏蔽，并且在故障状态下可兼具限流器作用，保护系统中其他电气设备。
与相同电压等级的常规电缆（PVC钢芯）相比较，截面积不到常规电缆的一半，由于制冷和漏热会带来一定能量损耗，但整体损耗只有常规电缆的十分之一、（补充：液氮的沸点是-196.56℃）
（1）以下关于高温超导低压直流电缆的优点说法正确的是______（多选）；
A.减少利用电缆输电过程中的能量损耗
B.承载能力大、占用空间小
C.提高了电能传输的效率
（2）常规电缆一般横截面积会比较大，这是为了______。
（3）在广东某地-10℃的自然环境下，根据材料分析，钇钡铜氧材料______（选填‘可以”或“不可以”）实现超导，杜瓦管的作用就是让导体实现在自然环境下常温超导，杜瓦管中的液氮主要作用是______（选填“制冷”或“保温”）；
（4）发电厂使用常规电缆给某片区供电时，输电过程损耗约为5%，该片区一个月消耗电能1.9×106度，则发电厂需要提供电能______度，如果使用高温超导低压直流电缆输送这些电能，与采用常规电缆供电相比，发电厂一个月能节约______元（每1度的电能发电成本约0.3元）。
1.【答案】D
2.【答案】D
3.【答案】D
4.【答案】C
5.【答案】B
6.【答案】B
7.【答案】D
8.【答案】B
A
A

9.【答案】并
干
继续

10.【答案】S1、S3
S2、S3
S2

11.【答案】正
吸引轻小物体
从验电器转移到气球

12.【答案】导体
亮
不等于

13.【答案】大
等于
变大

14.【答案】6 6 2.2
15.【答案】（1） （2） （3）
16.【答案】断开 将电流表调零;电流表的正负接线柱接反 0.4;电流处处相等;避免偶然性，寻找普遍规律
17.【答案】连接电路时，开关没有断开 BAC 不能;电压表的正负接线柱会接反，无法正确测量电压 串联电路中，电源电压等于各串联的用电器两端电压之和;UAB+UBC L1断路
18.【答案】小灯泡的亮度;转换法 A、B 横截面积;小 C 电流表
19.【答案】刻度尺 负 水流粗细;明显 1、3;近
20.【答案】解：（1）1m3天然气完全燃烧放出的热量：
Q放=qV=3.5×107J/m3×1m3=3.5×107J；
（2）水吸收的热量：
Q吸=cm（t-t0）=4.2×103J/（kg•℃）×100kg×（50℃-20℃）=1.26×107J；
（3）该热水器的热效率：
η=×100%=×100%=36%。
答：（1）1m3天然气完全燃烧放出的热量为3.5×107J；
（2）此过程水吸收的热量为1.26×107J；
（3）该热水器的热效率为36%。
21.【答案】（1）灯泡L1两端的电压为1.2V，灯泡L2两端的电压为4.8V （2）通过灯泡L2的电流为0.3A
22.【答案】做功；20；
电流表；保护电路；
变小；变大
23.【答案】ABC 减小电阻 不可以;制冷 2×106;2.7×104 实验次数
A处的电流
B处的电流
C处的电流
1
0.2
0.2
0.2
2
0.3
0.3
0.3
3
0.4
0.4
实验次数
AB间电压UAB/V
BC间电压UBC/V
AC间电压UAC/V
1
1.0
1.5
2.5
2
1.3
1.2
2.5
3
1.6
0.9
2.5
编号
材料
长度/m
横截面积/mm2
灯泡亮度
A
锰铜合金
0.5
0.8
亮
B
镍铬合金
0.5
0.8
较亮
C
镍铬合金
0.5
0.4
较暗
D
镍铬合金
1.0
0.4
暗
实验序号
摩擦次数/次
水流粗细
距水流的距离/cm
水流偏离竖直方向的水平距离s/cm
1
10
较细
1
4
2
10
较粗
1
2
3
10
较细
2
1
4
5
较细
1
2
