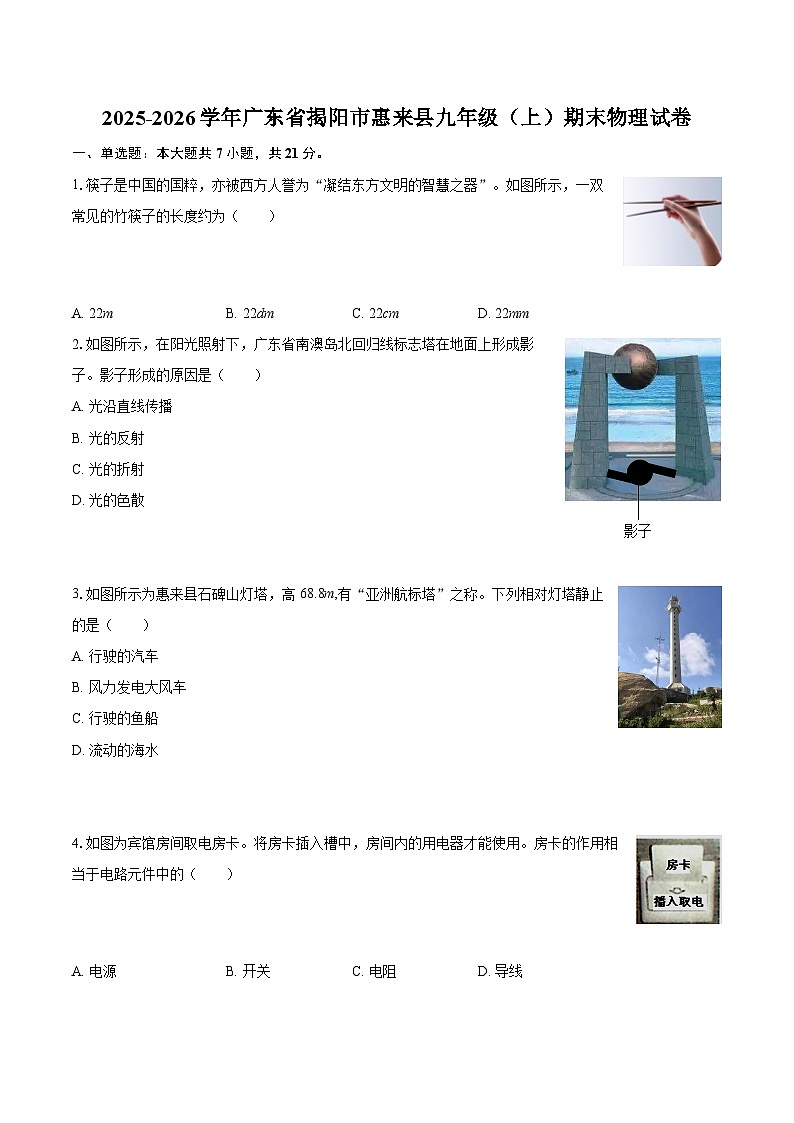

2025-2026学年广东省揭阳市惠来县九年级（上）期末物理试卷-自定义类型

这是一份2025-2026学年广东省揭阳市惠来县九年级（上）期末物理试卷-自定义类型，共14页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.筷子是中国的国粹，亦被西方人誉为“凝结东方文明的智慧之器”。如图所示，一双常见的竹筷子的长度约为（ ）
A. 22mB. 22dmC. 22cmD. 22mm
2.如图所示，在阳光照射下，广东省南澳岛北回归线标志塔在地面上形成影子。影子形成的原因是（ ）
A. 光沿直线传播
B. 光的反射
C. 光的折射
D. 光的色散
3.如图所示为惠来县石碑山灯塔，高68.8m,有“亚洲航标塔”之称。下列相对灯塔静止的是（ ）
A. 行驶的汽车
B. 风力发电大风车
C. 行驶的鱼船
D. 流动的海水
4.如图为宾馆房间取电房卡。将房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于电路元件中的（ ）
A. 电源B. 开关C. 电阻D. 导线

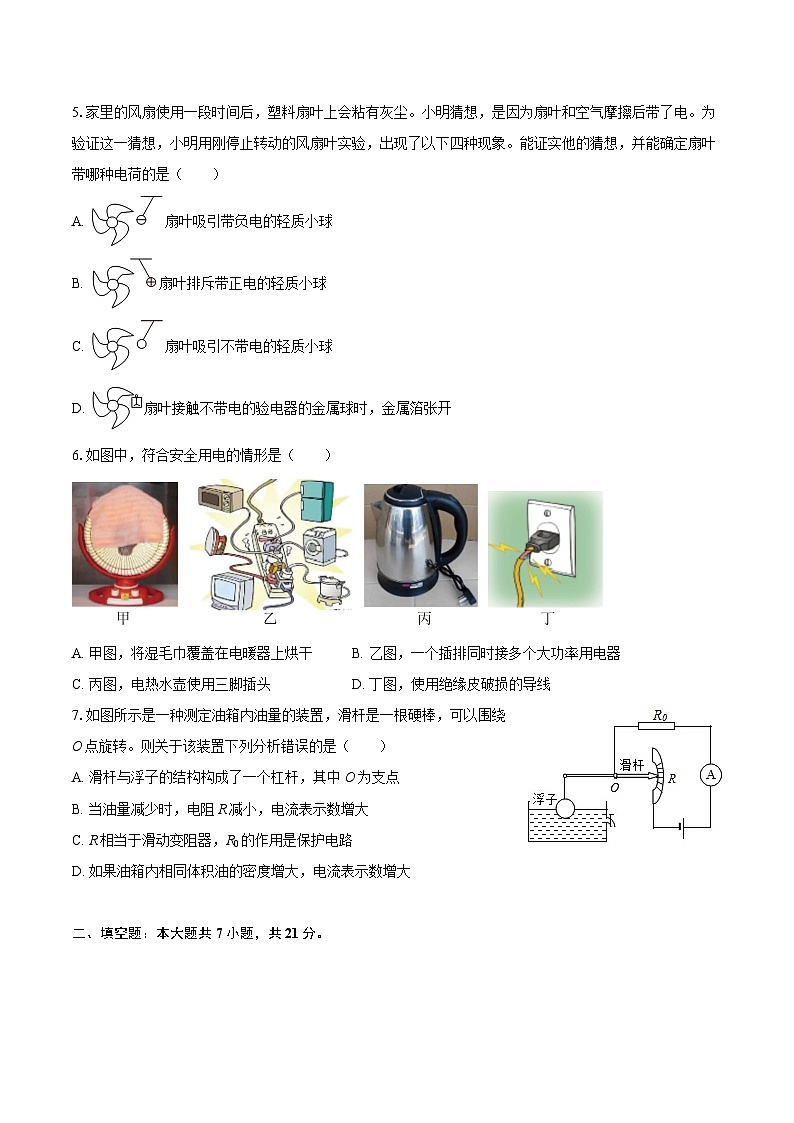

5.家里的风扇使用一段时间后，塑料扇叶上会粘有灰尘。小明猜想，是因为扇叶和空气摩擦后带了电。为验证这一猜想，小明用刚停止转动的风扇叶实验，出现了以下四种现象。能证实他的猜想，并能确定扇叶带哪种电荷的是（ ）
A. 扇叶吸引带负电的轻质小球
B. 扇叶排斥带正电的轻质小球
C. 扇叶吸引不带电的轻质小球
D. 扇叶接触不带电的验电器的金属球时，金属箔张开
6.如图中，符合安全用电的情形是（ ）
A. 甲图，将湿毛巾覆盖在电暖器上烘干B. 乙图，一个插排同时接多个大功率用电器
C. 丙图，电热水壶使用三脚插头D. 丁图，使用绝缘皮破损的导线
7.如图所示是一种测定油箱内油量的装置，滑杆是一根硬棒，可以围绕O点旋转。则关于该装置下列分析错误的是（ ）
A. 滑杆与浮子的结构构成了一个杠杆，其中O为支点
B. 当油量减少时，电阻R减小，电流表示数增大
C. R相当于滑动变阻器，R0的作用是保护电路
D. 如果油箱内相同体积油的密度增大，电流表示数增大
二、填空题：本大题共7小题，共21分。

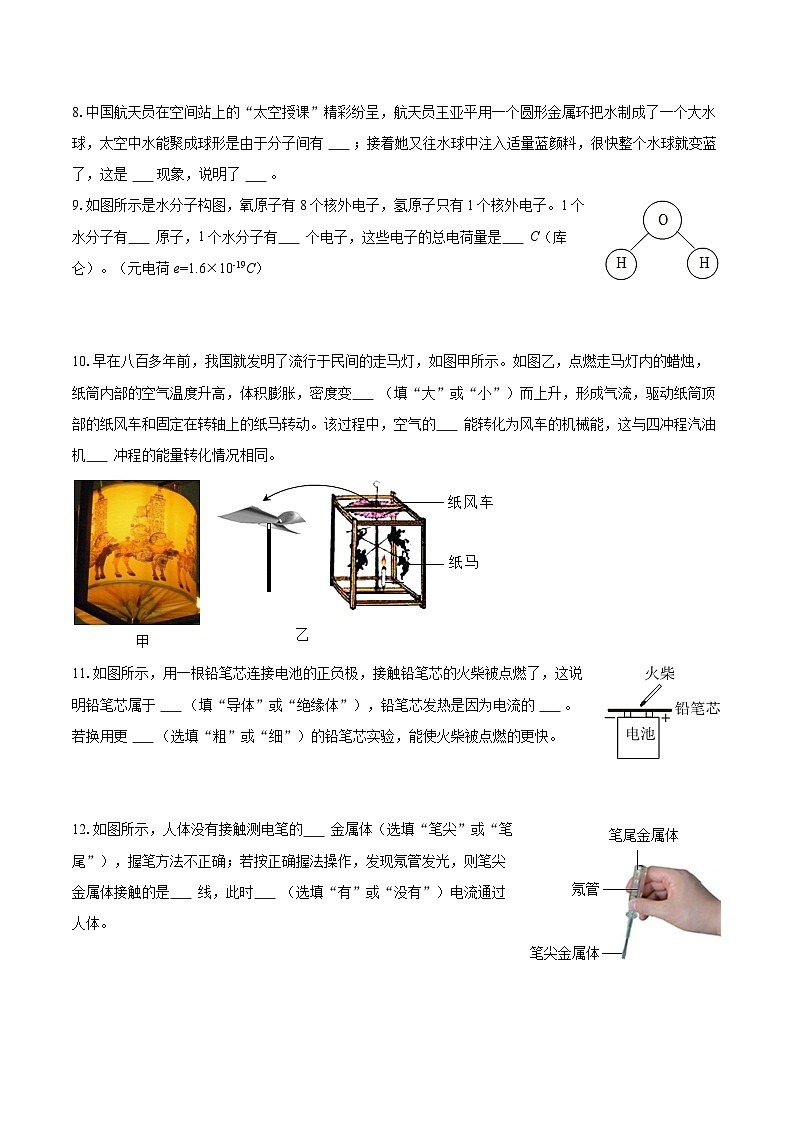

8.中国航天员在空间站上的“太空授课”精彩纷呈，航天员王亚平用一个圆形金属环把水制成了一个大水球，太空中水能聚成球形是由于分子间有 ；接着她又往水球中注入适量蓝颜料，很快整个水球就变蓝了，这是 现象，说明了 。
9.如图所示是水分子构图，氧原子有8个核外电子，氢原子只有1个核外电子。1个水分子有 原子，1个水分子有 个电子，这些电子的总电荷量是 C（库仑）。（元电荷e=1.6×10-19C）
10.早在八百多年前，我国就发明了流行于民间的走马灯，如图甲所示。如图乙，点燃走马灯内的蜡烛，纸筒内部的空气温度升高，体积膨胀，密度变 （填“大”或“小”）而上升，形成气流，驱动纸筒顶部的纸风车和固定在转轴上的纸马转动。该过程中，空气的 能转化为风车的机械能，这与四冲程汽油机 冲程的能量转化情况相同。
11.如图所示，用一根铅笔芯连接电池的正负极，接触铅笔芯的火柴被点燃了，这说明铅笔芯属于 （填“导体”或“绝缘体”），铅笔芯发热是因为电流的 。若换用更 （选填“粗”或“细”）的铅笔芯实验，能使火柴被点燃的更快。
12.如图所示，人体没有接触测电笔的 金属体（选填“笔尖”或“笔尾”），握笔方法不正确；若按正确握法操作，发现氖管发光，则笔尖金属体接触的是 线，此时 （选填“有”或“没有”）电流通过人体。
13.如图所示，是水的凝固图象。分析图象发现，AB段比CD段降温慢，其原因是水的比热容比冰的 （选填“大”或“小”）。图象中，B点的内能 （选填“大于”、“小于”或“等于”）C点内能；若水的质量为500g,水从A点降温到B点，要放出 J的热量。
14.将小灯泡L和电阻R接入如图甲所示的电路中，电源电压不变，图乙是L和R的I-U图像。当只闭合开关S1时，L的实际功率为1W，则电源电压为 V，此时L的电阻为 Ω；再闭合开关S2后，电路的总功率为 W。
三、作图题：本大题共2小题，共5分。
15.如图所示电路，请在图中〇位置画上电流表或电压表，使开关S闭合后两灯均发光。
16.资料真实情境如图所示是小明家的一个带有USB接口的三孔插座，其内部简化电路如图乙所示。当闭合开关时，插座和USB接口才能正常使用且互不影响，请你在图中将未完成的电路补充完整。
四、实验探究题：本大题共4小题，共26分。
17.（1）如图1甲中木块的长度为 cm；在调节天平平衡时，将游码归零后，指针如图1乙所示，此时应向 调节平衡螺母，使横梁平衡；天平平衡时，放在天平右盘中的砝码和游码的位置如图1丙所示，所测物体的质量为 g。
（2）如图2所示，电阻箱的示数为 Ω。
（3）小明家的电能表月初示数如图3所示，月底示数为941.4kW•h,若用电价格为0.7元/kW•h,则小明家该月电费为 元。
（4）在“探究水沸腾时温度变化的特点”实验中，如图4所示，其中图 是水沸腾前的情况，沸腾前气泡大小变化的原因是：气泡上升过程中 （多选，选填字母）。
A、气泡遇冷收缩；
B、气泡遇热膨胀；
C、气泡所受水的压强变小；
D、气泡内水蒸气遇冷液化。
18.如图甲所示为某实验小组探究“电流通过导体产生热量与哪些因素有关”的实验装置。在两个相同的烧瓶中装满质量和初温均相同的煤油，插入两个相同的温度计、电阻丝R甲和R乙的阻值分别为10Ω和5Ω。
（1）甲图中两个电阻丝的连接方式为 联。
（2）闭合开关一段时间，观察到左瓶中煤油的温度高于右瓶，这表明：在 相同时， 越大，电流产生的热量越多。
（3）下面的探究实例中， 与本实验过程中主要的研究方法—控制变量法相同。
A、在“探究影响导体电阻大小因素”实验时，通过电流大小反映导体电阻大小；
B、探究电流与电压、电阻的关系；
C、学习电压，我们可以通过对比水压来认识它。
（4）同学们又设计了如图乙所示的实验装置进行了该实验，小明通过图乙中的实验装置 （选填“A”或“B”）来探究电流通过导体产生的热量与电流的关系，该装置中通过电阻丝对瓶中气体加热，使U形管两侧液面产生高度差，从而反映电阻产生热量的多少；图中的U形管 （选填“是”或“不是”）连通器。
19.小明在做“测量小灯泡的电功率”实验时，准备了以下器材：二节新干电池、小灯泡（额定电压为2.5V）、电流表、电压表、滑动变阻器、开关、导线若干。
（1）用笔画线代替导线，将如图1所示的器材连接成完整电路；
（2）连接电路时开关应处于______（选填“断开”或“闭合”）状态，正确连接后，应将滑片P由最大电阻处缓慢向______端移动（选填“A”或“B”），使灯逐渐变亮；
（3）某次实验时，电流表的示数如图2所示，则通过灯L的电流为______A；移动滑片P，记下多组电压和电流值，绘制成如图3所示的图像，根据图像的信息，小灯泡的额定电功率为______W；
（4）测出小灯泡的额定功率后，小明又把小灯泡两端的电压调为其额定电压的一半，发现测得的实际功率不等于其额定功率的，此时它的实际功率大于，原因是______。
（5）在没有电流表的情况下，用如图4所示的实验电路，也可以测出小灯泡的额定功率。已知小灯泡的额定电压为U额，定值电阻的阻值为R，实验步骤如下：
①只闭合开关S、S1，调节滑片，使电压表示数为U额；
②保持滑片位置不变，只闭合开关S、S2，此时电压表的示数为U；
可知小灯泡的额定功率P额=______（用U额、U和R表示）；
20.鞋子面料的透水汽性会影响脚的舒适感。透水汽性是指单位时间内透过单位面积的水蒸气质量。为比较两款鞋子面料的透水汽性，小明用如图所示的两个装置进行实验。在相同规格的容器中盛放等质量的水，用恒温装置维持水温不变，面料与容器口紧密贴合。容器口的面积为40cm2，装置甲中的水温为37℃，实验室温度为23℃。
（1）实验中，装置乙中的水温应为 ℃；
（2）分别测出两装置中容器、水和面料的总质量m1；30min后，再次测出相应的总质量m2，数据记录如表所示，分析数据可得：
①装置甲中透过面料1的水蒸气质量为 g；
② 的透水汽性更大（选填“面料1”或“面料2”）；
③两种面料的透水汽性之差为 mg/（cm2•h）；
（3）实验过程中，容器的 （选填“内”或“外”）表面会有小水珠形成；
（4）请举出1个生活中选用透水汽性大的材料而增强舒适感的实例： 。
五、计算题：本大题共3小题，共15分。
21.画出入射光线经透镜折射后射入水中的光路图。
22.小明家购置了一款能效等级为2级的天然气热水器。国家标准规定能效等级为2级的热水器，其热效率不低于88%。小明想测试该热水器是否达标，于是将热水器的出水温度设为40℃，经记录发现，放出100kg热水，热水器共消耗0.4m3的天然气。已知进入热水器的冷水温度为20℃，c水=4.2×103J/（kg•℃），q天然气=3.5×107J/m3。
（1）水吸收的热量是多少？
（2）燃料放出的热量是多少？
（3）请通过计算判定该热水器是否符合国家标准。
23.“工夫茶”是潮汕地区的一种传统饮茶文化，如图甲是泡茶的电茶炉，图乙是其内部电路的简图，通过旋转旋钮开关可以实现加热和保温两种功能的切换。电源电压为220V，保温功率为44W，R1、R2均为加热电阻，忽略温度对电阻阻值的影响，R2的阻值为55Ω，求：
（1）处于保温状态下电路中的电流大小。
（2）电路处于加热状态时，电路中的电功率大小。
（3）电阻R1的阻值。
六、综合题：本大题共2小题，共12分。
24.阅读短文，回答问题：
庆祝中国人民解放军海军成立70周年海上阅兵活动在青岛附近海域举行。我国某核潜艇H（图甲）最大下潜深度为350m,完全下潜到海面下的排水量为8.24×103t,已知海水密度为1.03×103kg/m3，江水密度为1.0×103kg/m3，g取10N/kg。不考虑潜艇的体积变化。
（1）下列关于核潜艇的说法中，正确的是 。
A、核潜艇的外壳用硬度小的特种钢材制成；
B、核潜艇是通过改变自身体积实现浮沉的；
C、核潜艇悬浮和漂浮时所受的浮力相等；
D、核潜艇由东海海面下，潜行进入长江后所受的浮力变小；
（2）核潜艇在海面下水平匀速巡航时，突然进入密度跃层（海水密度突然变小）时，核潜艇将会 （选填“上浮”“悬浮”或“下沉”），将给核潜艇带来安全隐患。为确保核潜艇安全，应立即采取的措施是 （选填“向水舱中充水”或“从水舱中向外排水”）。
（3）该核潜艇H悬浮在海面下时，螺旋桨将海水推向后方获得向前的推力，说明 ；核潜艇H所受的海水阻力与航速的平方的关系如图乙所示，当核潜艇H航速为6m/s时，核潜艇H所受的海水阻力为 N。
（4）该核潜艇H浮出海面处于漂浮时，露出海面的体积为1.0×103m3，此时核潜艇H的总重量是 N。
25.阅读下列短文，回答问题。
热敏电阻温度计
热敏电阻是用半导体材料制成的电阻，其阻值随温度的变化而变化，如图甲所示为某型号热敏电阻的实物图，阻值随温度升高而变小的，称为负温度系数热敏电阻：阻值随温度升高而变大的，称为正温度系数热敏电阻，利用热敏电阻的特性做成的温度计，叫做热敏电阻温度计。
如图乙所示为热敏电阻R1的阻值随温度t变化的图象（为方便计算，已将图线作了近似处理）。图丙是用R1做测温探头的某热敏电阻温度计的电路图，其中电源电压可在0.60V～1.20V之间调节，R2为定值电阻，阻值为100Ω.该电路工作原理是：当保持通过R1的电流不变时，R1两端的电压随电阻均匀变化（即随温度均匀变化），故只需将电压表V1表盘的刻度改成相应的温度刻度，就可以直接从V1表盘上读出温度值。测量时，将R1放入待测温度处，闭合开关，调节电源电压，使V2表的示数保持0.20V不变（即电路中的电流保持2mA不变），再从V1表盘上读出待测温度t。
（1）热敏电阻R1是 （选填“正”或“负”）温度系数热敏电阻。在标准大气压下，将R1放入冰水混合物中时，R1的阻值是 Ω。
（2）测温时，保持R2两端电压为0.20V，R1两端的电压随温度升高而 （选填“变大”“变小”或“不变”）。
（3）某次测温时，V1表盘上显示的温度是15℃，此时R1= Ω，电源电压为 V。
（4）该热敏电阻温度计测量温度的范围为 。
A、2.5℃～30℃；
B、5℃～30℃；
C、2.5℃～40℃；
D、5℃～40℃。
1.【答案】C
2.【答案】A
3.【答案】B
4.【答案】B
5.【答案】B
6.【答案】C
7.【答案】B
8.【答案】引力
扩散
分子在不停地做无规则运动

9.【答案】3
10
1.6×10-18

10.【答案】小
内
做功

11.【答案】导体
热效应
粗

12.【答案】笔尾
火
有

13.【答案】大
大于
2.1×104

14.【答案】2
4
1.4

15.【答案】解：根据电路图可知，右侧的电表若为电流表，则灯泡L2会被短路，所以右侧电表为电压表；左侧的电表与灯泡L2串联在电路中，为电流表，如图所示：

16.【答案】解：三孔插座的接法符合“左零右火上接地”规则；插座和USB接口并联；当闭合开关时，插座和USB接口才能正常使用，说明开关接在干路上，处于火线与用电器之间，如下图所示：
。
17.【答案】2.70
左
38.6
2025
140
乙
AD

18.【答案】串
电流和通电时间
电阻
B
B
不是

19.【答案】 断开;A 0.2;0.625 灯泡电阻随温度升高而变大
20.【答案】37
1.88
面料2
22
内
汽车方向盘选用天然皮革制作

21.【答案】解：首先画出平行于主光轴的光线经凸透镜折射后折射光线通过焦点，其次过焦点画出法线，然后根据折射规律画出折射光线。光从空气斜射入水中，所以折射角小于入射角。故答案为：

22.【答案】解：（1）水吸收的热量为：
Q吸=c水m水（t-t0）=4.2×103J/（kg•℃）×100kg×（40℃-20℃）=8.4×106J；
（2）燃料放出的热量为：
Q放=Vq天然气=0.4m3×3.5×107J/m3=1.4×107J；
（3）热水器的热效率为：
，
该热水器是不符合国家标准。
答：（1）水吸收的热量是8.4×106J；
（2）燃料放出的热量是1.4×107J；
（3）该热水器不符合国家标准。
23.【答案】保温状态下电流为0.2A；
加热状态电路电功率为880W；
R1的阻值为1045Ω.
24.【答案】D
下沉
从水舱中向外排水
力的作用是相互的
1.08×106
7.21×107

25.【答案】负
520
变小
400
1.0
C
实验装置
总质量m1/g
总质量m2/g
甲
225.0
223.12
乙
235.0
232.68
