中考物理一轮复习讲练测第17讲—生活用电（模拟检测）（2份，原卷版+解析版）

这是一份中考物理一轮复习讲练测第17讲—生活用电（模拟检测）（2份，原卷版+解析版），文件包含中考物理一轮复习讲练测第17讲生活用电模拟检测原卷版docx、中考物理一轮复习讲练测第17讲生活用电模拟检测解析版docx等2份试卷配套教学资源，其中试卷共28页， 欢迎下载使用。

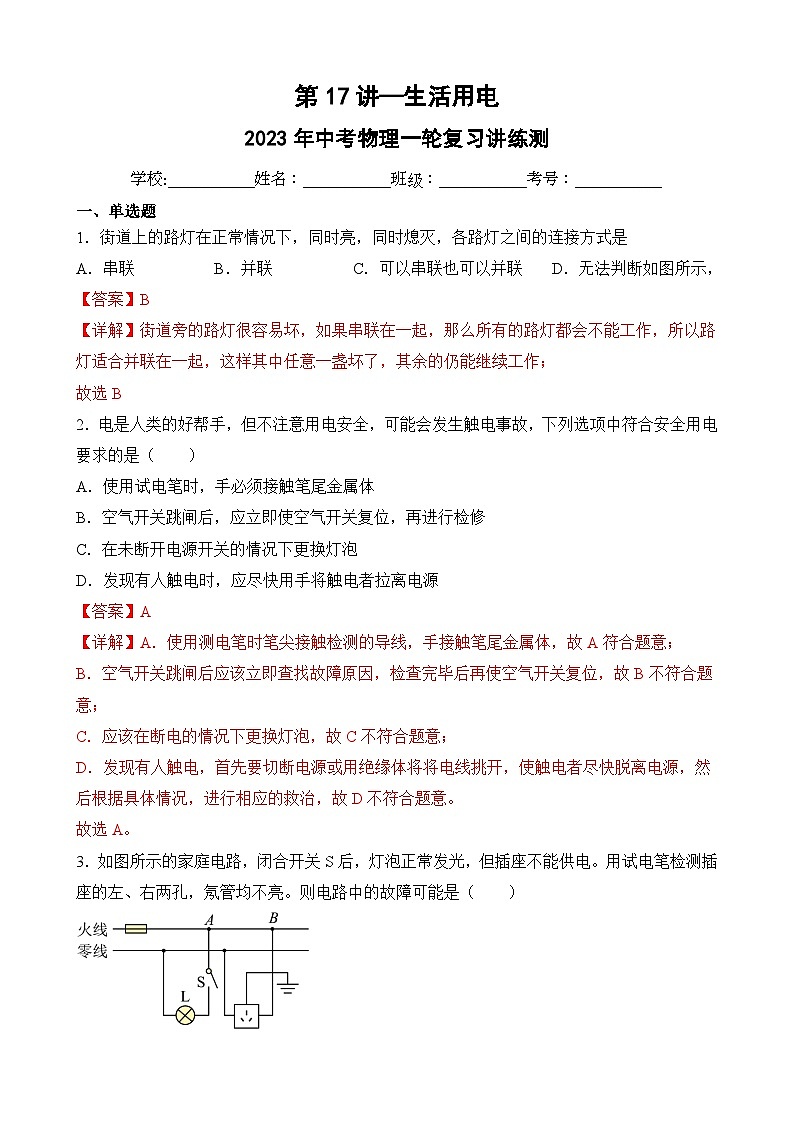

学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．街道上的路灯在正常情况下，同时亮，同时熄灭，各路灯之间的连接方式是
A．串联 B．并联 C．可以串联也可以并联 D．无法判断如图所示，
2．电是人类的好帮手，但不注意用电安全，可能会发生触电事故，下列选项中符合安全用电要求的是（ ）
A．使用试电笔时，手必须接触笔尾金属体
B．空气开关跳闸后，应立即使空气开关复位，再进行检修
C．在未断开电源开关的情况下更换灯泡
D．发现有人触电时，应尽快用手将触电者拉离电源
3．如图所示的家庭电路，闭合开关S后，灯泡正常发光，但插座不能供电。用试电笔检测插座的左、右两孔，氖管均不亮。则电路中的故障可能是（ ）

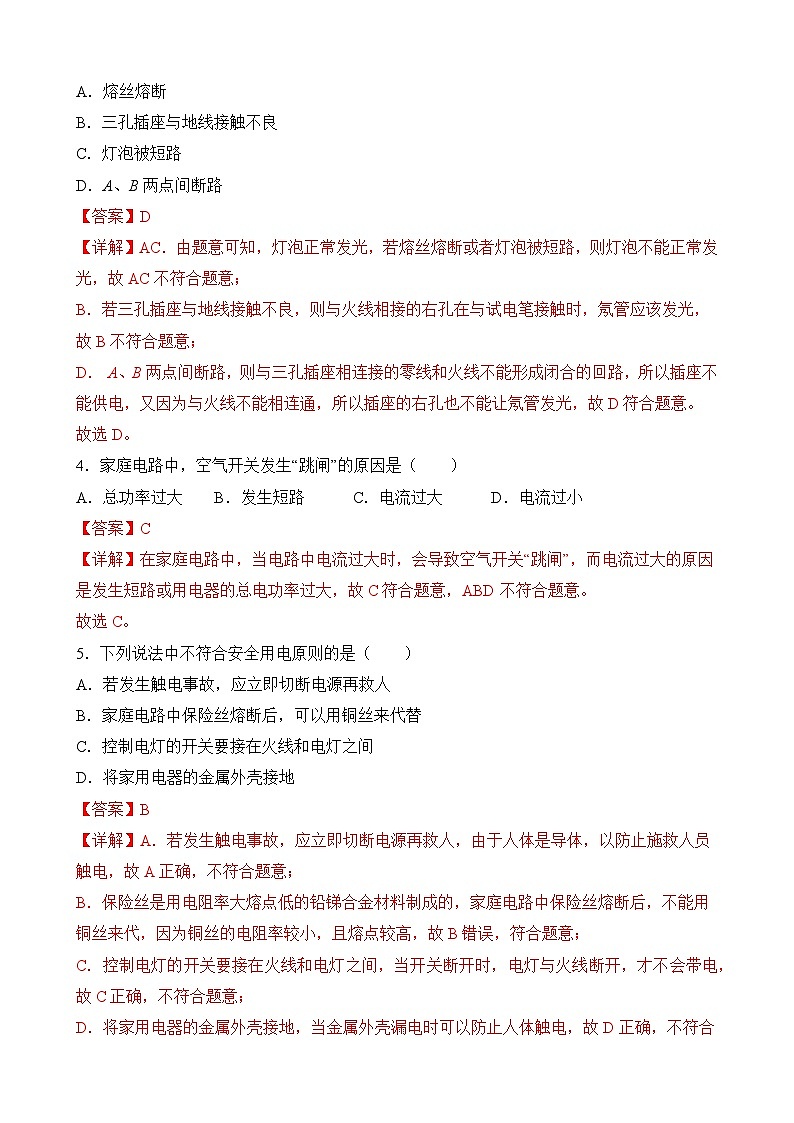

A．熔丝熔断
B．三孔插座与地线接触不良
C．灯泡被短路
D．A、B两点间断路
4．家庭电路中，空气开关发生“跳闸”的原因是（ ）
A．总功率过大B．发生短路C．电流过大D．电流过小
5．下列说法中不符合安全用电原则的是（ ）
A．若发生触电事故，应立即切断电源再救人
B．家庭电路中保险丝熔断后，可以用铜丝来代替
C．控制电灯的开关要接在火线和电灯之间
D．将家用电器的金属外壳接地

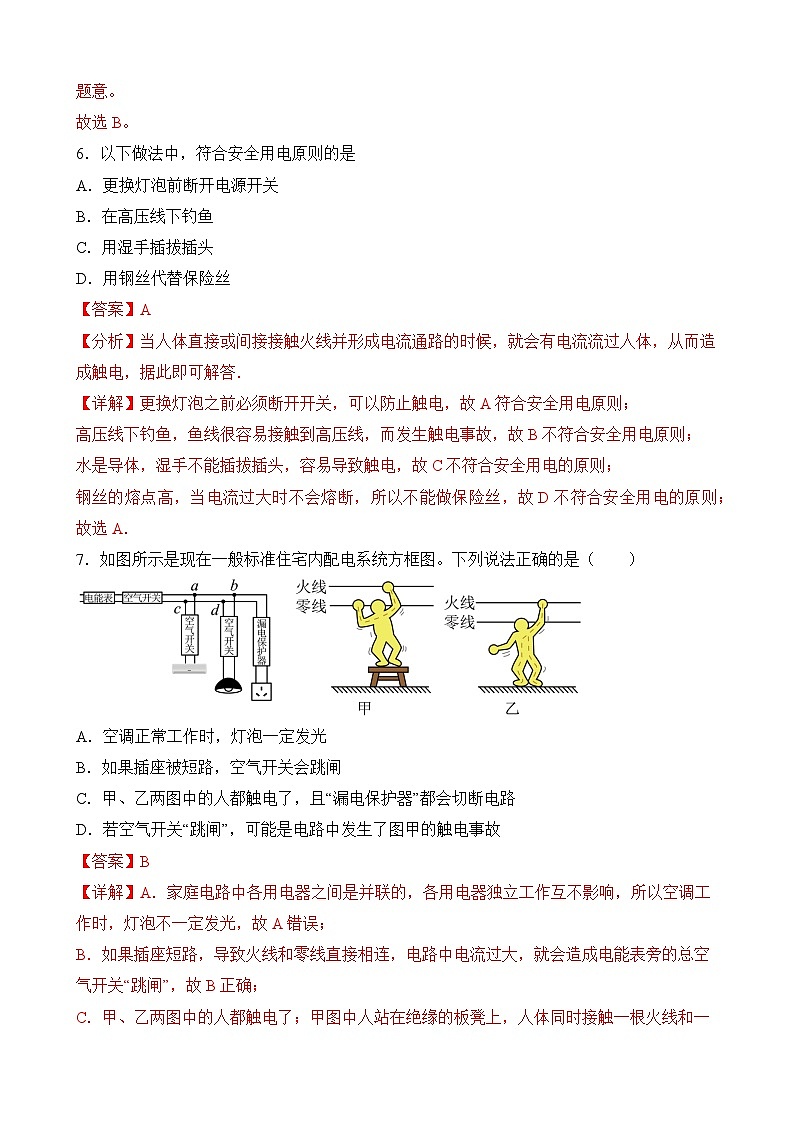

6．以下做法中，符合安全用电原则的是
A．更换灯泡前断开电源开关
B．在高压线下钓鱼
C．用湿手插拔插头
D．用钢丝代替保险丝
7．如图所示是现在一般标准住宅内配电系统方框图。下列说法正确的是（ ）
A．空调正常工作时，灯泡一定发光
B．如果插座被短路，空气开关会跳闸
C．甲、乙两图中的人都触电了，且“漏电保护器”都会切断电路
D．若空气开关“跳闸”，可能是电路中发生了图甲的触电事故
8．燃气安全检查过程中，技术人员在某住户家中用测电笔测试金属燃气管道，发现：闭合厨房开关S，灯L亮，测电笔氖管发光；断开厨房开关S，灯L熄灭，测电笔氖管不发光，该住户家中，厨房照明电路的导线绝缘皮破损处与管道接触的实际情况是（ ）
A．B．
C．D．
二、填空题
9．小明家有一个规格为“220V 100W”的用电器，该用电器可能是 ___________（选填“台灯”、“电饭锅”或“电风扇”）。如图所示家庭电路，闭合开关S，电灯亮，若断开开关S，站在地面上的人用手接触电路中的B点 ___________触电（均选填“会”或“不会”）。

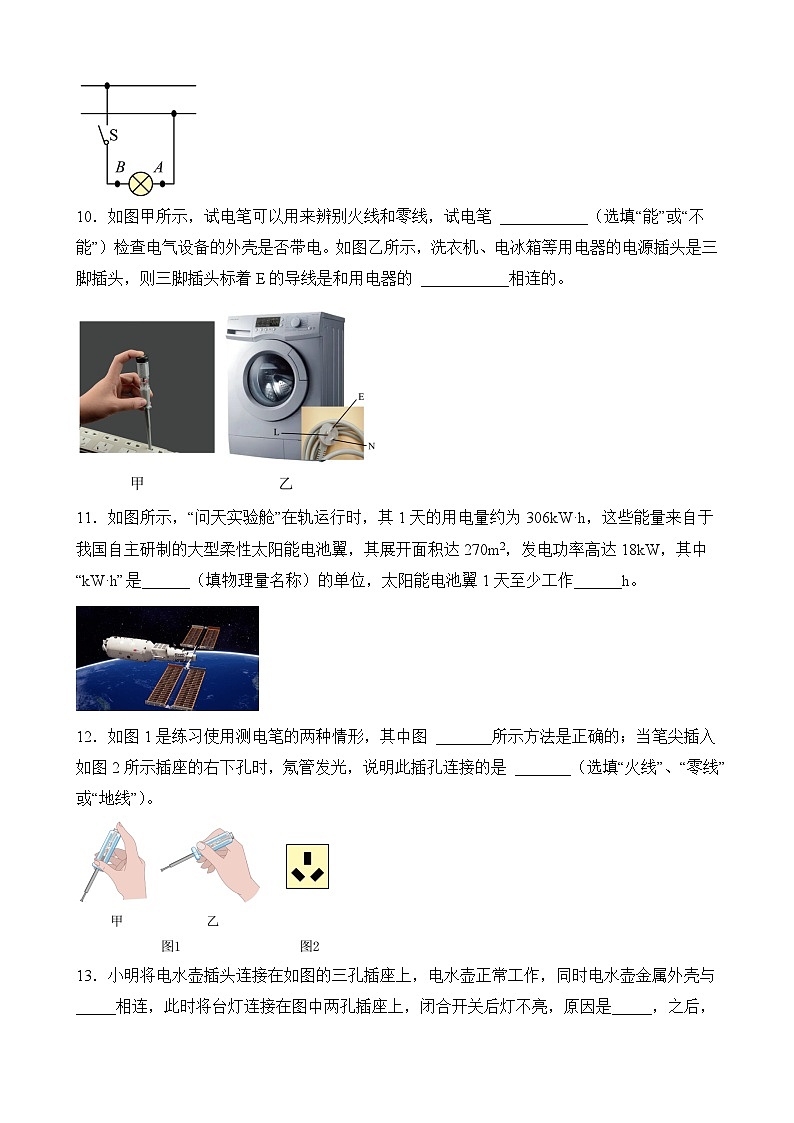

10．如图甲所示，试电笔可以用来辨别火线和零线，试电笔 ___________（选填“能”或“不能”）检查电气设备的外壳是否带电。如图乙所示，洗衣机、电冰箱等用电器的电源插头是三脚插头，则三脚插头标着E的导线是和用电器的 ___________相连的。
11．如图所示，“问天实验舱”在轨运行时，其1天的用电量约为306kW·h，这些能量来自于我国自主研制的大型柔性太阳能电池翼，其展开面积达270m2，发电功率高达18kW，其中“kW·h”是______（填物理量名称）的单位，太阳能电池翼1天至少工作______h。
12．如图1是练习使用测电笔的两种情形，其中图 _______所示方法是正确的；当笔尖插入如图2所示插座的右下孔时，氖管发光，说明此插孔连接的是 _______（选填“火线”、“零线”或“地线”）。
13．小明将电水壶插头连接在如图的三孔插座上，电水壶正常工作，同时电水壶金属外壳与_____相连，此时将台灯连接在图中两孔插座上，闭合开关后灯不亮，原因是_____，之后，小明成功地排除了故障．
14．家用电冰箱内的照明灯泡和制冷用的电动机之间是______联的，为防止漏电时发生触电事故，应采用______脚插头及对应插座。
15．当人体成为______电路的一部分时，就会有电流通过。如果电流达到一定大小，就会发生______事故。
16．“珍爱生命，安全用电”是公民日常生活中必备的安全意识。大量事实表明，______V的电压才是安全电压；我国家庭电路的电压为______V。
17．劳动课上，同学们开展了“使用测电笔辨别火线和零线”的活动。如图所示，测电笔的氖管发光，说明被检测的插孔与______相连，此时，测电笔与人体之间的连接方式是______联。
18．两灯泡的规格分别为“6V 6W”和“3V 6W”，为确保使用安全，若把两灯泡串联接入某电源的两端，则电源电压最大为______V；若把两灯泡并联接在某电源两端，则干路上的电流最大为______A。
三、作图题
19．如图为冰箱工作时的部分电路示意图。冰箱内照明灯由开关控制，压缩机M由开关控制。根据题意，将图连接完整，并符合安全用电原则。
20．小明的爸爸从国外带回两个标有“110V 40W”的灯L1、L2，现将这两盏灯连接在我国家庭电路中（图），要求开关断开后两盏灯都熄灭，开关闭合后两盏灯都能正常发光。
四、实验题
21．（1）在如图甲所示家庭电路中，将插头插入插座，打开电视，电视不工作；闭合开关，电灯不亮；保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光。若电路中只有一处故障，则故障可能是：( )
A．零线上保险丝烧断 B．火线上保险丝烧断
C．灯丝烧断 D．插座短路
（2）电工师傅常用一只标有“220V 40W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，该灯泡L0正常工作时的电阻为___________ Ω。如图乙所示。当只闭合S、S1时，如果L1短路，则灯L0___________（选填“正常发光”、“不亮”或“较暗”）；当只闭合S、S2时，L0和L2都呈暗红色，说明L2___________（选填“短路”、“断路”或“正常”），当只闭合S、S3时，L0和L3都不亮，说明L3___________（选填“短路”、“断路”或“正常”），
22．十九世纪末，爱迪生尝试对1600多种不同的耐热材料进行试验，最终制成了钨丝灯泡，就是传统意义上的“白炽灯”，开启了人类崭新的“光明时代”。进入二十一世纪的今天，LED灯成为照明舞台上新的主角。
（1）白炽灯泡是根据电流的________效应制成的。灯泡L1标有“220V； 100W”，灯泡L2标有“220V； 60W”，灯泡L1的电阻比灯泡L2的电阻________（选填“大”或“小”）、其中灯丝较细的是________（选填“L1”或“L2”）；
（2）如图所示的插座和电灯（带开关）是纽成家庭电路的常用器件，请你用笔画线代替导线将它们分别正确的接入电路中________；
（3）有研究数据表明，LED灯寿命是白炽灯的100倍左右，且照明效果更加稳定。下表给出了相同面积的房间，在相同照明效果下，用不同种类灯照明时的电功率需求情况。从表中可以明显看出在相同照明效果下，使用LED灯比白炽灯更节能；
根据表中的数据可知，如果晚上学习时使用的LED台灯电功率是6W，在相同照明效果下，每晚三小时学习时间，LED灯比白炽灯节约________kW•h电能。
23．亲爱的同学，请利用你所掌握的实验技能回答下列问题。
（1）如图甲，这是一种家用电力检测仪的部分截图，它当前测量的是________（填物理量），示数是________；
（2）如图乙所示，这是某试电笔的结构图，其外壳为透明绝缘体，安装时________，（选填“能”或“不能”）调换氖管与电阻的位置，使用时，手的________（选填“要”或“不要”）接触笔卡；
（3）家庭电路中，检测电路故障时，电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡），放在保险丝位置上，并且断开保险丝，来检查家庭电路中每个支路的情况，如图丙所示，当S闭合时，再逐一闭合S1、S2、S3（每次只闭合其中的一个开关）可能出现下列几种现象，请你根据所提供的现象判断电路的状态（选填“短路”“断路”或“正常”）
①L0不亮，说明该支路________；
②L0正常发光，说明该支路________；
③L0发光呈暗红色，说明该支路________。
五、计算题
24．如图所示，A为一根5A的保险丝，B、C均为3A的保险丝。R1＝21Ω，R2＝18Ω。S断开时，通过R1的电流为2.4A。问当S闭合时，
（1）流过A保险丝的电流为多少安？
（2）哪根保险丝有可能熔断？该保险丝应该换用下表中直径为多大的保险丝？
25．如图所示是小明家新购买的电热水壶，他发现水壶上有铭牌如图所示请你通过计算回答下列问题：
（1）请解释该电热水壶为什么用三孔插座？
（2）该电水壶正常工作时的电流为多大？
（3）电热水壶正常工作5min消耗的电能是多少焦？
（4）按国家标准，电热水壶电源线不得长于75cm。从用电安全角度考虑，电热水壶的电源线都很短的主要原因是什么？（用焦耳定律解释）

26．电饭锅是家中常用的用电器，下表是小宇家中一台电饭锅的铭牌，其内部结构简化如图所示，其中R1和R2都是电热丝（不考虑温度对电阻的影响）．
（1）电饭锅正常工作时，在加热状态下的总电流是多少？
（2）电阻R2的阻值是多少？
（3）一天，小宇断开家中其它用电器，只接通电饭锅且处于加热状态，发现家中标有“220V 10（20）A；3000r/kW•h”的电能表5min内转了200圈，求电饭锅此时的实际加热功率是多少？LED灯电功率/W
白炽灯电功率/W
适用房间出/m2
3
25
3.5
6
40
8﹣9
直径（mm）
0.40
0.71
0.98
1.26
1.58
1.98
额定电流（A）
1.5
3
4.5
6
7.5
15
型号
SYL-520
额定电压
220V
频率
50Hz
额定功率
1210W
额定电压
220V
频率
50Hz
额定功率
加热
880W
保温
44W
