高二年级物理
行政班________ 教学班________ 姓名________ 学号________ 成绩________

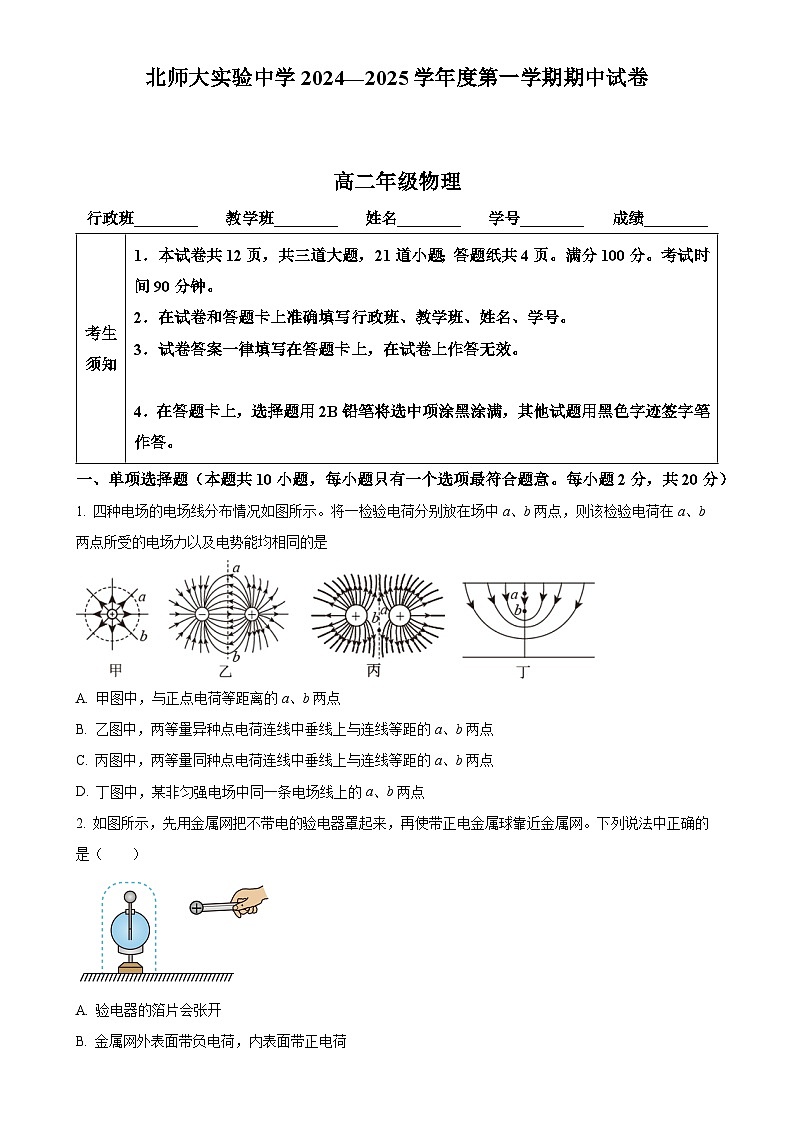

一、单项选择题（本题共10小题，每小题只有一个选项最符合题意。每小题2分，共20分）
1. 四种电场的电场线分布情况如图所示。将一检验电荷分别放在场中a、b两点，则该检验电荷在a、b两点所受的电场力以及电势能均相同的是
A. 甲图中，与正点电荷等距离的a、b两点
B. 乙图中，两等量异种点电荷连线中垂线上与连线等距的a、b两点
C. 丙图中，两等量同种点电荷连线中垂线上与连线等距的a、b两点
D. 丁图中，某非匀强电场中同一条电场线上的a、b两点
2. 如图所示，先用金属网把不带电的验电器罩起来，再使带正电金属球靠近金属网。下列说法中正确的是（ ）
A. 验电器的箔片会张开
B. 金属网外表面带负电荷，内表面带正电荷
C. 金属网罩内部电场强度零
D. 金属网的电势比验电器箔片的电势高
3. 在如图所示的U-I图中，直线a为某电源的路端电压与电流的关系，直线b为某电阻R的电压与电流的关系。现用该电源直接与电阻R连接成闭合电路，由图可知（ ）
A. 该电阻的阻值为2.0Ω
B. 该电源的电动势为6.0V，内阻为0.5Ω
C. 电源此时的路端电压为4.0V，电源消耗的功率为6.0W
D. 把电阻R换成阻值更大的电阻，该电源的输出功率可能增大
4. 某同学把电流表、电池和一个定值电阻串联后，两端连接两支测量表笔，做成了一个测量电阻的装置，如图所示。两支表笔直接接触时，电流表的读数为5.00mA；两支表笔与300的电阻相连时，电流表的读数为2.00mA。下列选项正确的是（ ）
A. 若将电流表表盘刻度改为相应的电阻值，刻度仍然是均匀的
B. 用这个装置可以粗测电路中正常发光的小灯泡的阻值
C. 由题中数据可以求得这个装置的内阻为300
D. 用这个装置测量600的电阻时，电流表的示数为1.25mA

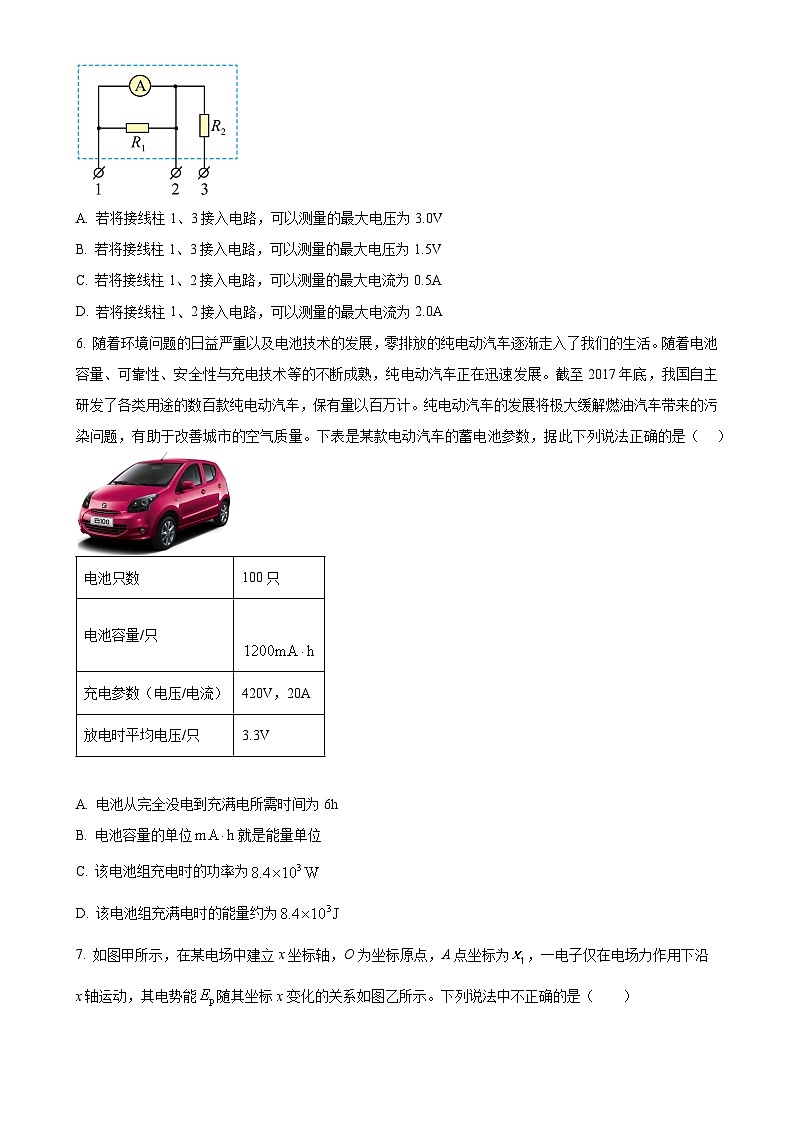

5. 某同学将多用电表选择开关旋转到“直流500mA”挡作为图中的电流表A，设计了如图所示的电路进行电表的改装。已知电流表A的内阻，，。关于改装表的下列说法正确的是（ ）
A. 若将接线柱1、3接入电路，可以测量的最大电压为3.0V
B. 若将接线柱1、3接入电路，可以测量的最大电压为1.5V
C. 若将接线柱1、2接入电路，可以测量的最大电流为0.5A
D. 若将接线柱1、2接入电路，可以测量的最大电流为2.0A
6. 随着环境问题的日益严重以及电池技术的发展，零排放的纯电动汽车逐渐走入了我们的生活。随着电池容量、可靠性、安全性与充电技术等的不断成熟，纯电动汽车正在迅速发展。截至2017年底，我国自主研发了各类用途的数百款纯电动汽车，保有量以百万计。纯电动汽车的发展将极大缓解燃油汽车带来的污染问题，有助于改善城市的空气质量。下表是某款电动汽车的蓄电池参数，据此下列说法正确的是（ ）
A. 电池从完全没电到充满电所需时间为6h
B. 电池容量的单位就是能量单位
C. 该电池组充电时的功率为
D. 该电池组充满电时的能量约为
7. 如图甲所示，在某电场中建立x坐标轴，O为坐标原点，A点坐标为，一电子仅在电场力作用下沿x轴运动，其电势能随其坐标x变化的关系如图乙所示。下列说法中不正确的是（ ）
A. 过O点的电场线一定与x轴重合
B. A点电场强度的方向沿x轴负方向
C. 该电子在A点受到的电场力大于其在O点受到的电场力
D. 该电子在O点的动能大于其在A点的动能
8. 带电粒子碰撞实验中粒子B以一定初速度向初速度为零的粒子A运动。两粒子始终未接触，v-t图像如图所示。仅考虑静电力作用，则（ ）
A. 系统的动量和机械能都守恒B. 两粒子在t1时刻的电势能最大
C. 粒子A的质量小于粒子B的质量D. 粒子B在t2时刻的加速度最大
9. 某同学利用如图所示的电路描绘小灯泡的伏安特性曲线，在实验中，他将滑动变阻器的滑片从左端匀速滑向右端，发现电流表的指针始终在小角度偏转，而电压表的示数开始时变化很小，但当滑片接近右端时电压表的示数迅速变大。为了便于操作并减小误差，你认为应采取的措施是（ ）
A. 换用最大阻值更大的滑动变阻器，将导线a的M端移到电流表“3”接线柱上
B. 换用最大阻值更大的滑动变阻器，将导线b的N端移到电流表“0.6”接线柱上
C. 换用最大阻值更小的滑动变阻器，将导线a的M端移到电流表“3”接线柱上
D. 换用最大阻值更小的滑动变阻器，将导线b的N端移到电流表“0.6”接线柱上
10. 航天器离子发动机原理如图所示，首先电子枪发射出的高速电子将中性推进剂离子化（即电离出正离子），正离子被正、负极栅板间的电场加速后从喷口喷出，从而使航天器获得推进或调整姿态的反冲力，已知单个正离子的质量为m，电荷量为q，正、负栅板间加速电压为U，从喷口喷出的正离子所形成的电流为I，忽略离子间的相互作用力，忽略离子喷射对航天器质量中和电子枪磁铁的影响．该发动机产生的平均推力F的大小为（ ）
A. B. C. D.
二、多项选择题（本题共4小题。每小题全部选对的得3分，选对但不全的得2分，有选错的得0分，共12分）
11. 如图所示，带箭头的实线表示某电场的电场线，虚线表示该电场的等势面。A、B为电场中两点。下列说法中正确的是（ ）
A. A点的电势比B点的电势高
B. 正电荷在A点的电势能小于在B点的电势能
C. 负电荷由A点运动到B点过程中电场力做正功
D. 负电荷在A点受到的电场力小于在B点受到的电场力
12. 某汽车的电源与启动电机、车灯连接的简化电路如图所示。当汽车启动时，开关S闭合，电机工作，车灯突然变暗，此时（ ）
A. 车灯的电流变小B. 路端电压变小
C. 电路的总电流变小D. 电源的总功率变大
13. 电容器在生产生活中有广泛的应用。用如图甲所示的电路给电容器充电，其中C表示电容器的电容，R表示电阻的阻值，E表示电源的电动势（电源内阻不计）。改变电路元件参数，对同一电容器进行三次充电，三次充电中电容器电荷量q随时间t变化的图像分别如图乙中①②③所示。第一次充电时电容器两端的电压u随电荷量q变化的图像如图丙所示，则（ ）
A. 第一次充电时所用电阻阻值小于第二次充电时所用电阻阻值
B. 第二次充电时所用电源电动势等于第三次充电时所用电源电动势
C. 第二次充电时电容器两端的电压u随电荷量q变化的图线斜率比丙图中图线斜率大
D. 第二次充电时t1时刻的电流大于t2时刻的电流
14. 如图所示，垂直于水平桌面固定一根轻质绝缘细直杆，质量均为m、带同种电荷的绝缘小球甲和乙穿过直杆，两小球均可视为点电荷，带电荷量分别为q和Q。在图示的坐标系中，小球乙静止在坐标原点，初始时刻小球甲从处由静止释放，开始向下运动。甲和乙两点电荷的电势能（r为两点电荷之间的距离，k为静电力常量）。最大静摩擦力等于滑动摩擦力f，重力加速度为g。关于小球甲，下列说法正确的是（ ）
A. 最低点的位置
B. 速率达到最大值时的位置
C. 最后停留位置x的区间是
D. 若在最低点能返回，则初始电势能
三、实验题（本题共2小题，共22分）
15. 在“测量电源电动势和内阻”的实验中，待测电池的电动势约1.5V，内阻约1Ω。某同学利用图a所示的电路进行测量，已知实验室除待测电池、开关、导线外，还有下列器材可供选用：
电流表：量程0～0.6A，内阻约0.125Ω
电流表：量程0～3A，内阻约0.025Ω
电压表V：量程0～3V，内阻约3kΩ
滑动变阻器：0～20Ω，额定电流2A
滑动变阻器：0～100Ω，额定电流1A
（1）为了调节方便，测量结果尽量准确，实验中电流表应选用________，滑动变阻器应选用________（填仪器的字母代号）。
（2）请在答题卡相应位置完成图b中实物间的连线________。
（3）调节滑动变阻器的滑片，记录多组电压表和电流表的示数，在坐标纸上以“+”标出相应的数据点，绘制出的U-I图线如图c所示。根据图线，该电源的电动势E＝________V，内阻r＝________Ω。（结果均保留2位有效数字）
（4）由于电表并非理想电表，导致________（填“电压”或“电流”）的测量存在系统误差。在图c上定性画出无电表内阻影响的理想情况的U-I图线，绘制的图线要标出与横、纵坐标轴的交点________。
（5）若利用题中所给器材，改用图d所示的电路测量该电池的电动势和内阻，你觉得合理吗？请简述你的理由。________
16. 某学习小组拟测量一根圆柱形金属丝的电阻率。
（1）该小组用螺旋测微器测量该金属丝的直径D，示数如图a所示，其直径为________mm；再用游标卡尺测其长度L，示数如图b所示，其长度为________mm。
（2）该小组用多用电表初步测量金属丝的电阻。金属丝的电阻约几欧姆，测量步骤如下：
①先调节指针定位螺丝，使指针对准“直流电流、电压”的0刻线。
②将选择开关转到电阻挡的________（填“×1”、“ ×10”或“×100”）的位置。
③将红、黑表笔插入“+”、“-”插孔，再短接两表笔，调节欧姆调零旋钮，使电表指针对准“电阻”的________（选填“0刻线”或“∞刻线”）。
④将两表笔分别与待测电阻相接，电表的示数如图c所示，则合金丝的阻值为________Ω。
（3）该小组再用伏安法精确测量金属丝电阻，除电源（电动势3.0V，内阻不计）、电压表（量程0～3V，内阻约3kΩ）、开关、导线若干外，还有以下实验器材：
A．电流表（量程0～0.6A，内阻约0.1Ω）
B．电流表（量程0～3A，内阻约0.02Ω）
C．滑动变阻器（最大阻值10Ω，额定电流2A）
D．滑动变阻器（最大阻值1kΩ，额定电流0.5A）
①为了调节方便、测量准确，实验中电流表应选用________，滑动变阻器应选用________（填实验器材前对应的字母）。
②测量电路如图d所示，某同学按电路图连接器材，如图e所示。图e中的连线________（填“①”、“②”或“③”）是错误的。
③小组正确地完成了实验操作，在U-I坐标系中标出了测量数据的坐标点，如图f所示。请你在答题卡的图中描绘出U-I图线________，并根据图线算出该金属丝的电阻值________Ω（结果保留两位有效数字）
（4）在各项测量都规范准确的情况下，利用上述方法测算出的电阻率与真实值相比是偏大还是偏小？请说明理由_______。
四、论述、计算题（本题共5小题，共46分。解答应写出必要的文字说明、方程式和重要演算步骤，画出必要的示意图。有数值计算的题，答案中必须明确写出数值和单位）
17. 如图所示，长为l绝缘细线一端悬于O点，另一端系一质量为m、电荷量为的小球（可视为质点）。现将此装置放在水平的匀强电场中，小球静止在A点，此时细线与竖直方向成角。已知电场的范围足够大，空气阻力可忽略不计，重力加速度为g，，。
(1)请判断电场强度的方向，并求电场强度E的大小；
(2)求两点间的电势差；
(3)若在A点对小球施加一个拉力，将小球从A点沿圆弧缓慢向左拉起至与O点处于同一水平高度且该过程中细线始终张紧，则所施拉力至少要做多少功。
18. 如图1所示，两平行金属板A、B间电势差为U1，带电量为q、质量为m的带电粒子，由静止开始从极板A出发，经电场加速后射出，沿金属板C、D的中心轴线进入偏转电压为U2的偏转电场，最终从极板C的右边缘射出。偏转电场可看作匀强电场，板间距为d。忽略重力的影响。
（1）求带电粒子进入偏转电场时速度的大小v。
（2）求带电粒子离开偏转电场时动量的大小p。
（3）以带电粒子进入偏转电场时的位置为原点、以平行于板面的中心轴线为x轴建立平面直角坐标系xOy，如图2所示。写出该带电粒子在偏转电场中的轨迹方程。
19. 如图所示，光滑绝缘水平面AB与竖直放置半径为R的光滑绝缘半圆弧BC在B点平滑连接，在水平面AB上方，存在电场强度的水平方向匀强电场。一可视为质点带电量为+q的小球从距B点4R的D点无初速释放，从C点飞出后落在水平面上的H点。小球质量为m，重力加速度为g。求：
（1）小球运动到B点的速度大小；
（2）小球运动到C点时，轨道对小球压力的大小；
（3）BH的长度。
20. 平行板电容器是一种常用的电学元件。
（1）如图甲所示，电源与平行板电容器，定值电阻，开关组成闭合电路。已知平行板电容器的电容为C，电源电动势为E，内阻不计，不考虑极板边缘效应，请在图乙中画出充电过程中电容器两板电压u随其所带电荷量q变化的图像，并类化直线运动中由图像求位移的方法，求充电完毕时电容器储存的电能。
（2）如图丙所示，M、N是平行板电容器的两个极板，板间距离为d。用绝缘细线把一个质量为m，电荷量为q的带电小球悬挂在两极板问，已知开关S闭合后，且小球静止时，绝缘细线与竖直方向夹角为，电源电动势为E，内阻不计。三个定值电阻的阻值分别为、、，重力加速度为g，忽略小球的电荷量对极板间电场的影响。
a.求夹角与定值电阻阻值的关系式；
b.若某时刻烧断细线，同时断开开关S，通过分析定性说明小球在两极板间可能出现的运动情况（假设小球的电荷量保持不变，且始终未与极板发生碰撞）。
21. 如图甲所示，静电除尘装置中有一长为L、宽为b、高为d的矩形通道，其前、后面板使用绝缘材料，上、下面板使用金属材料。图乙是装置的截面图，上、下面板间距为d，与路端电压为的高压直流电源相连。质量为m、电荷量为－q、分布均匀的尘埃以水平速度进入矩形通道，当带负电的尘埃碰到下面板后其所带电荷被中和，同时被收集。忽略尘埃所受重力及尘埃间的相互作用。
（1）求尘埃在电场中的加速度大小。
（2）面板收集的尘埃数占总尘埃数的百分比称为面板的收集效率η，调整上下面板的间距d可以改变面板的收集效率。
①如图乙所示，假设左侧距下面板y处的尘埃恰好能到达下面板的右边缘，请写出收集效率的表达式；
②已知上下面板间距时η＝64%，求收集效率达100%时上下面板的最大间距（结果用表示）。
考生
须知
1．本试卷共12页，共三道大题，21道小题；答题纸共4页。满分100分。考试时间90分钟。
2．在试卷和答题卡上准确填写行政班、教学班、姓名、学号。
3．试卷答案一律填写在答题卡上，在试卷上作答无效。
4．在答题卡上，选择题用2B铅笔将选中项涂黑涂满，其他试题用黑色字迹签字笔作答。
电池只数
100只
电池容量/只

充电参数（电压/电流）
420V，20A
放电时平均电压/只
3.3V
