中考物理二轮复习考点题型归纳与变式演练专题16 电压和电阻（2份，原卷版+解析版）

这是一份中考物理二轮复习考点题型归纳与变式演练专题16 电压和电阻（2份，原卷版+解析版），文件包含中考物理二轮复习考点题型归纳与变式演练专题16电压和电阻原卷版docx、中考物理二轮复习考点题型归纳与变式演练专题16电压和电阻解析版docx等2份试卷配套教学资源，其中试卷共38页， 欢迎下载使用。

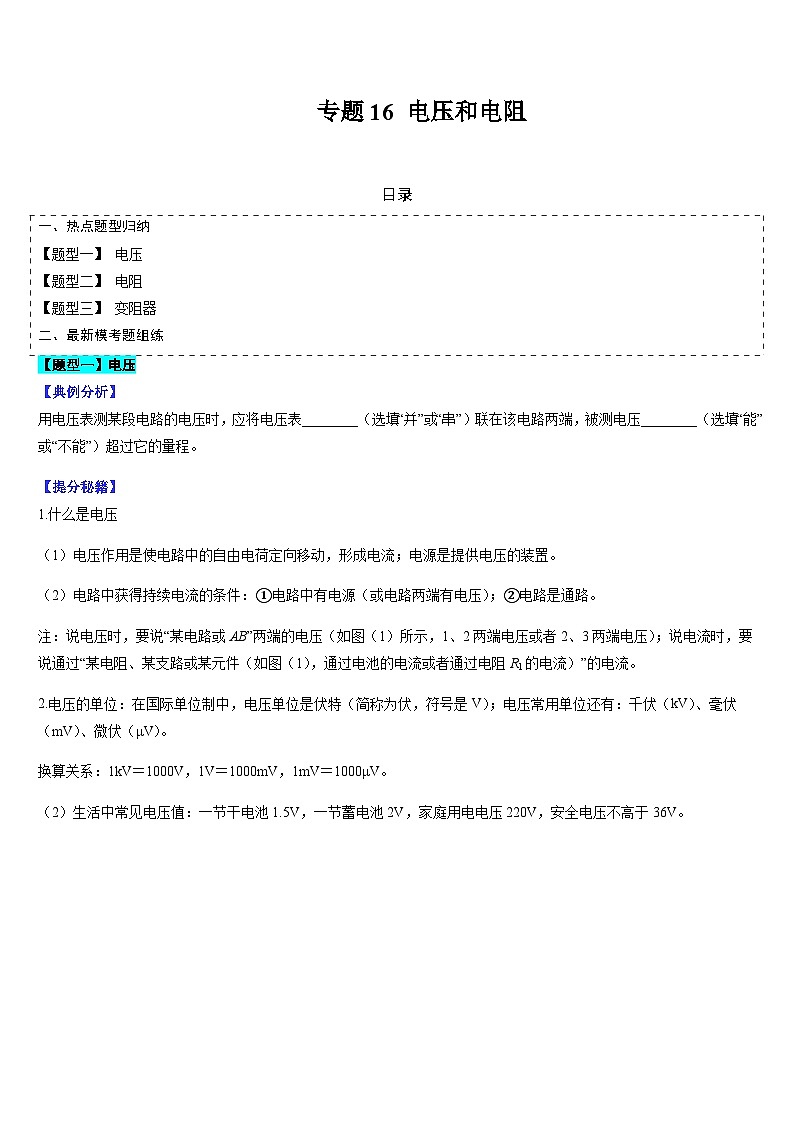

目录
一、热点题型归纳
【题型一】 电压
【题型二】 电阻
【题型三】 变阻器
二、最新模考题组练
【题型一】电压
【典例分析】
用电压表测某段电路的电压时，应将电压表________（选填“并”或“串”）联在该电路两端，被测电压________（选填“能”或“不能”）超过它的量程。
【提分秘籍】
1.什么是电压
（1）电压作用是使电路中的自由电荷定向移动，形成电流；电源是提供电压的装置。
（2）电路中获得持续电流的条件：①电路中有电源（或电路两端有电压）；②电路是通路。
注：说电压时，要说“某电路或AB”两端的电压（如图（1）所示，1、2两端电压或者2、3两端电压）；说电流时，要说通过“某电阻、某支路或某元件（如图（1），通过电池的电流或者通过电阻R1的电流）”的电流。
2.电压的单位：在国际单位制中，电压单位是伏特（简称为伏，符号是V）；电压常用单位还有：千伏（kV）、毫伏（mV）、微伏（μV）。
换算关系：1kV＝1000V，1V＝1000mV，1mV＝1000μV。
（2）生活中常见电压值：一节干电池1.5V，一节蓄电池2V，家庭用电电压220V，安全电压不高于36V。

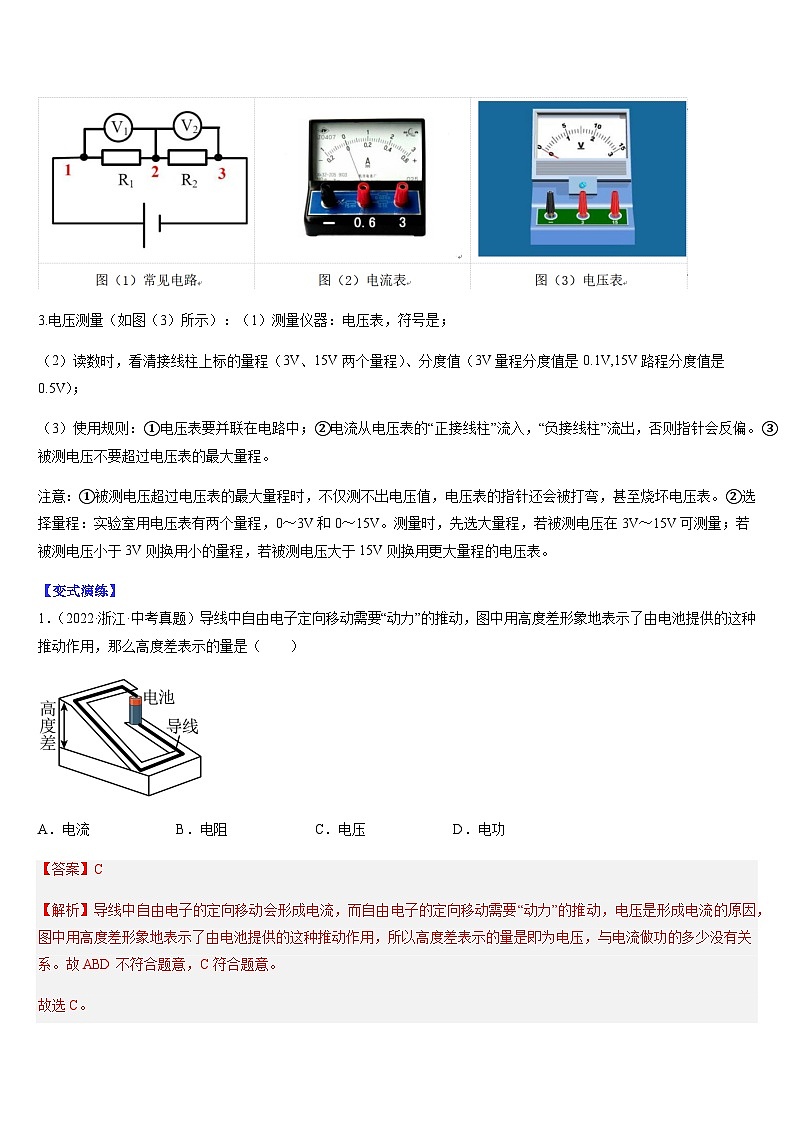

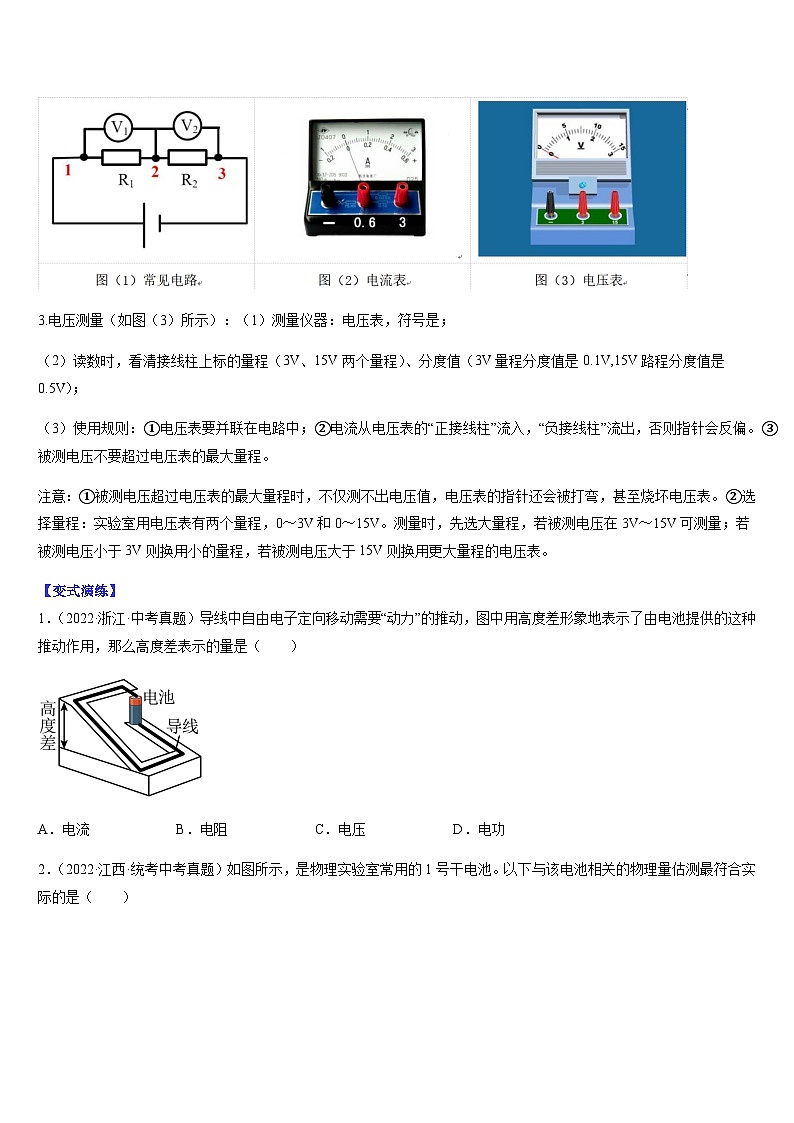

3.电压测量（如图（3）所示）：（1）测量仪器：电压表，符号是；
（2）读数时，看清接线柱上标的量程（3V、15V两个量程）、分度值（3V量程分度值是0.1V,15V路程分度值是0.5V）；
（3）使用规则：①电压表要并联在电路中；②电流从电压表的“正接线柱”流入，“负接线柱”流出，否则指针会反偏。③被测电压不要超过电压表的最大量程。
注意：①被测电压超过电压表的最大量程时，不仅测不出电压值，电压表的指针还会被打弯，甚至烧坏电压表。②选择量程：实验室用电压表有两个量程，0～3V和0～15V。测量时，先选大量程，若被测电压在3V～15V可测量；若被测电压小于3V则换用小的量程，若被测电压大于15V则换用更大量程的电压表。
【变式演练】
1．（2022·浙江·中考真题）导线中自由电子定向移动需要“动力”的推动，图中用高度差形象地表示了由电池提供的这种推动作用，那么高度差表示的量是（ ）
A．电流B．电阻C．电压D．电功

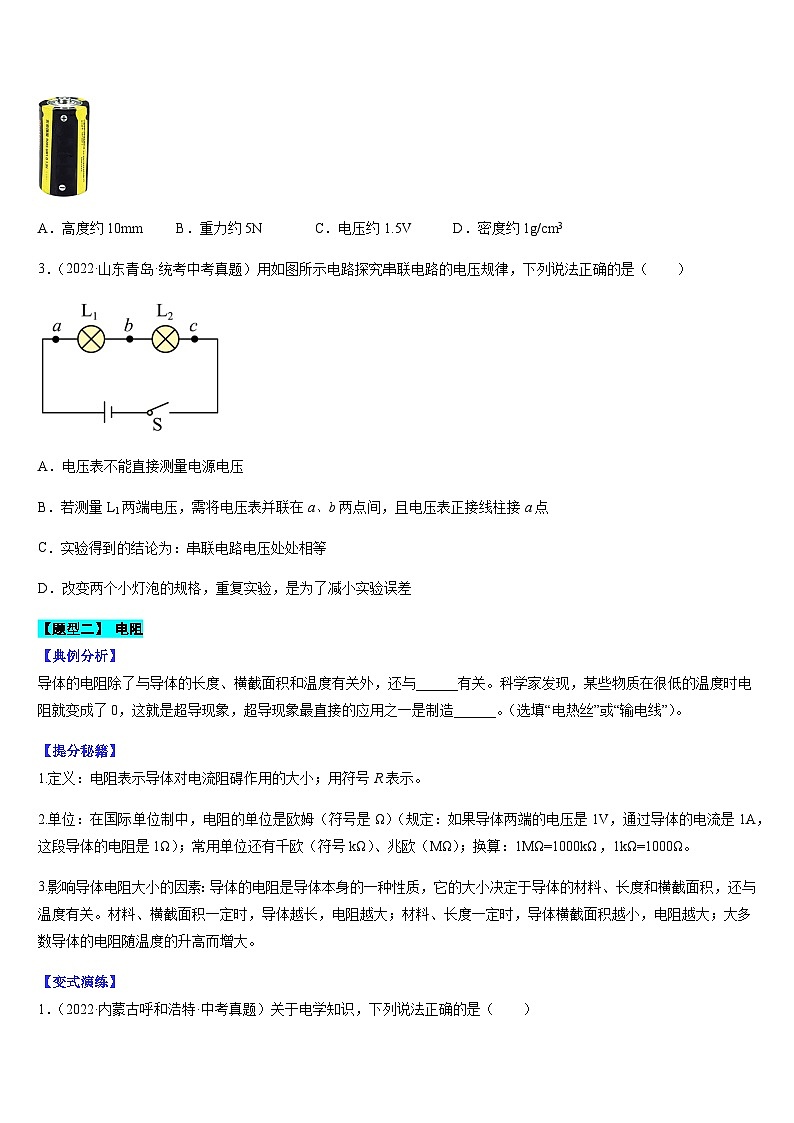

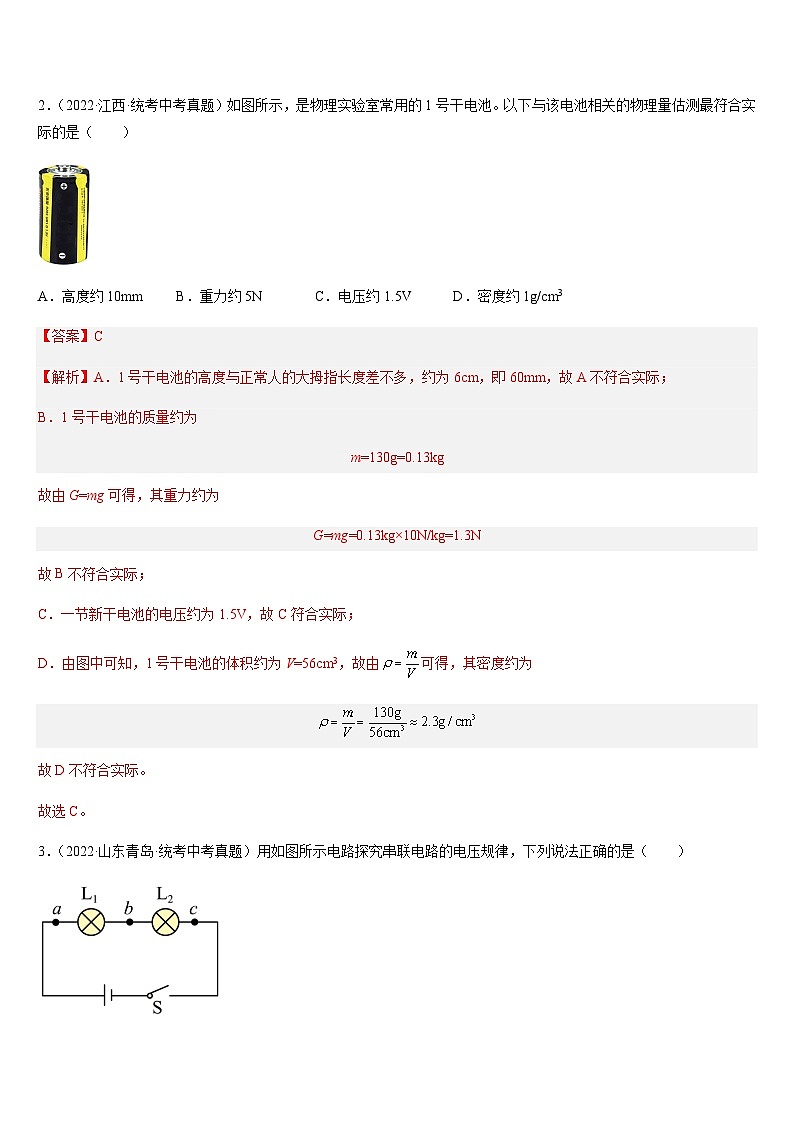

2．（2022·江西·统考中考真题）如图所示，是物理实验室常用的1号干电池。以下与该电池相关的物理量估测最符合实际的是（ ）
A．高度约10mmB．重力约5NC．电压约1.5VD．密度约1g/cm3
3．（2022·山东青岛·统考中考真题）用如图所示电路探究串联电路的电压规律，下列说法正确的是（ ）
A．电压表不能直接测量电源电压
B．若测量L1两端电压，需将电压表并联在a、b两点间，且电压表正接线柱接a点
C．实验得到的结论为：串联电路电压处处相等
D．改变两个小灯泡的规格，重复实验，是为了减小实验误差
【题型二】 电阻
【典例分析】
导体的电阻除了与导体的长度、横截面积和温度有关外，还与______有关。科学家发现，某些物质在很低的温度时电阻就变成了0，这就是超导现象，超导现象最直接的应用之一是制造______。（选填“电热丝”或“输电线”）。
【提分秘籍】
1.定义：电阻表示导体对电流阻碍作用的大小；用符号R表示。
2.单位：在国际单位制中，电阻的单位是欧姆（符号是Ω）（规定：如果导体两端的电压是1V，通过导体的电流是1A，这段导体的电阻是1Ω）；常用单位还有千欧（符号kΩ）、兆欧（MΩ）；换算：1MΩ=1000kΩ，1kΩ=1000Ω。
3.影响导体电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度和横截面积，还与温度有关。材料、横截面积一定时，导体越长，电阻越大；材料、长度一定时，导体横截面积越小，电阻越大；大多数导体的电阻随温度的升高而增大。
【变式演练】
1．（2022·内蒙古呼和浩特·中考真题）关于电学知识，下列说法正确的是（ ）
A．欧姆定律变形为，说明导体的电阻与其两端电压成正比
B．导体的横截面积越大，其电阻值一定越小
C．通电金属导体，其中电荷定向移动的方向与电流方向相反
D．两个电阻并联，其中一个电阻阻值变大，并联总阻值变小
2．（2022·湖北武汉·统考中考真题）利用如图所示的电路探究影响导体电阻大小的因素，演示板上固定有a、b、c、d四根合金丝，长度关系为La=Lb==，横截面积关系为Sa=Sb=Sc=，其中a、c、d均为镍铬合金丝，b为锰铜合金丝。将导线P、Q分别接在同一根合金丝两端的接线柱上，下列说法正确的是（ ）
A．选用a和b进行实验，可以探究导体电阻跟导体材料的关系
B．选用c和d进行实验，可以探究导体电阻跟导体长度的关系
C．选用a和c进行实验，可以探究导体电阻跟横截面积的关系
D．选用b和d进行实验，可以探究导体电阻跟导体材料的关系
3．（2022·四川乐山·统考中考真题）某小组同学在学习了欧姆定律后，对探究实验“影响导体电阻大小的因素”进行了改良，结合实验室所提供的几种规格的导体（如表1），设计了如图1所示的电路图。
表1
（1）图1中，将三个电阻串联是为了保证___________三（选填“电压”或“电流”）相等；
（2）在探究“导体电阻与横截面积的关系”时，R1、R2、R3分别选用A、B、C三段导体。某次读数，电压表V1示数为1.5V、V2示数为0.7V，电压表V3示数如图2所示为___________V。由欧姆定律分析得出，电压表示数越大，导体电阻越___________（选填“大”或“小”）多次调节滑动变阻器重复读数，可得出结论：材料和长度相同时，横截面积越大，导体电阻越___________（选填“大”或“小”）；
（3）在探究“导体电阻与长度的关系”时，选用B、___________和___________（填导体代号），重复上述操作，可得出结论：材料和横截面积相同时，长度越长，导体电阻越大；
（4）本实验主要运用的物理方法是___________（选填“控制变量法”或“模型法”）。
【题型三】 变阻器
【典例分析】
如图所示的滑动变阻器上标记的各部件中，通常情况下，属于绝缘体的是（ ）。
A. 金属杆B. 瓷筒C. 电阻丝D. 金属滑片
【提分秘籍】
1.变阻器：能改变接入电路中电阻大小的元件。常见的变阻器可分为滑动变阻器和电阻箱。
2.滑动变阻器
（1）构造：由瓷筒、线圈、滑片、金属棒、接线柱组成；变阻原理：通过改变接入电路中的电阻线的长度来改变电阻，如图（1）所示。
（2）原理：改变接入电路中电阻线的长度来改变电阻。
（3）作用：通过改变接入电路中的电阻来改变电路中的电流和电压。
（4）铭牌：如一个滑动变阻器标有“50Ω、2A”表示的意义是最大阻值是50Ω，允许通过的最大电流是2A。
（5）正确使用：①应串联在电路中使用；②接线要“一上一下”；③通电前应把阻值调至最大的地方。
3.电阻箱：是能够表示出电阻值的变阻器，如图（2）所示，图（3）是变阻箱的面板。
（1）原理：通过改变连入电路的电阻线的长度来改变电阻。
（2）优点：能够直接读出连入电路的电阻值；
缺点：不能连续地改变连入电路的电阻值。
（3）读数方法：旋盘下面的“△”所对应的示数乘以相应的倍数之和。
【变式演练】
1．（2022·广东深圳·统考中考真题）如图所示为油量表示意图，当油量减少时，下列说法正确的是（ ）
A．R不断减小B．R总不断减小
C．I总不断减小D．R两端电压不断减小
2．（2022·浙江绍兴·中考真题）学习了《质量测量工具的进化》的STEAM课程，小敏认识并使用了如图台秤，发现指针偏转角度与所测物体质量成正比。根据台秤示数变化规律，小敏想选用电流表或电压表的示数来反映所测物体质量大小，设计的电路最合理的是（ ）
A．B．
C．D．
3．（2022·山东济南·统考中考真题）小刚用如图所示的实验器材来研究调光台灯的工作原理，并连接了部分实验电路。
（1）小刚在连接实验电路之前，应该首先将开关______；
（2）请你用笔画线代替导线，帮小刚连接成完整的实验电路，并让开关闭合时滑动变阻器连入电路的电阻最大______；
（3）小刚连接完成上述实验电路，检查无误后，闭合开关。发现小灯泡不亮。小刚想：是不是电路中某处发生了断路？此时，小刚检验实验电路是否发生断路最简单的操作是：______，观察小灯泡是否发光；
（4）小强认为在电路中连入一只电流表，观察电流表是否有示数也能判断电路是否发生了断路。若按照小强的方法进行判断，电流表可以串联在这个电路中的 ______。
A．电源和开关之间 B．开关和小灯泡之间
C．小灯泡和滑动变阻器之间 D．滑动变阻器和电源之间
一、单选题
1．（2022·浙江温州·统考二模）如图是小明设计的风速测试仪原理图，其中探头安装在虚线框中，探头与金属杆、滑片P相连。当滑片向上移动时，灯泡越亮，表示风力越大。能够实现“灯泡越亮，表示风力越大”的探头形状是（ ）
A．B．
C．D．
2．（2022·湖南湘西·统考一模）如图所示，是闭合电路中，滑动变阻器的接法，下列判断正确的是（ ）
A．滑片向左移动，变阻器的阻值变大
B．滑片向右移动，变阻器的阻值变大
C．电流必须从上接线柱流进变阻器，从下接线柱流出
D．电流必须从下接线柱流进变阻器，从上接线柱流出
3．（2023·吉林长春·校考一模）如图所示是某同学探究串联电路的电压规律所连接的电路。闭合开关后，发现小灯泡L1不发光，但小灯泡L2正常发光，且电压表有示数。下列说法正确的是（ ）
A．电压表测量的是小灯泡L2两端的电压
B．小灯泡L1不发光可能是小灯泡L1断路
C．将导线①的左端改接到a接线柱，闭合开关后电压表会被短路
D．要测量L1两端的电压，可以直接将导线②的上端改接到a接线柱
4．（2022·湖北武汉·统考模拟预测）如图所示，是用滑动变阻器改变小灯泡亮度的实验装置，下列有关说法错误的是（ ）
A．电阻丝是导体，缠绕电阻丝的圆筒是绝缘体
B．闭合开关前，应该将滑动变阻器的滑片置于最右端
C．闭合开关后，当滑片向左滑动时，小灯泡的亮度由亮变暗
D．为了使滑片与电阻丝接触良好，需要将接触部位的绝缘层刮掉
5．（2022·陕西西安·高新一中校考二模）在学习“电压”时，我们引入“水压”进行对比，如图所示，下列说法错误的是（ ）
A．我们把电源比作抽水机，电流比作水流
B．只要有水压就有水流，只要有电压就会有电流
C．水压是形成水流的原因，电压是形成电流的原因
D．这一研究方法被称为“类比法”
二、填空题
6．（2023·山东临沂·统考一模）在探究“并联电路的电压特点”实验中，实物连接如图所示，电源电压为3V；为使实验更加合理，L1、L2应该选择规格______（选填“相同”或“不同”）的灯泡；闭合开关后只是灯泡L2短路，其他电路无故障，则测得L1两端的电压为______V。
7．（2023·辽宁抚顺·统考三模）如图所示是一款网红发光杯，当杯内倒入的液体是___________（填“导体”或“绝缘体”）时，就会连通杯底电路，使___________材料制成的LED灯发光，从上方向下看杯底的LED灯，看到的是它变___________（填“深”或“浅”）的虚像。
8．（2022·陕西西安·西安市中铁中学校考模拟预测）2022年2月4日，第24届冬奥会开幕式在北京举行。小华和家人在家中通过电视机，一起观看开幕式。如图所示，“冰雪五环”破冰而出，寓意打破隔阂，互相走近，大家融为一体。制作“五环”的发光二极管的主要材料是 ___________（选填“导体”、“绝缘体”或“半导体”）。冬奥会上滑雪比赛中的滑板做得宽大是为了 ___________压强。小华家电视机使用的家庭电路电压为___________。
9．（2022·湖南益阳·统考模拟预测）小科利用器材探究通过M、N之间导体的电流与电压的关系，部分电路如图所示。
（1）图中M、N之间应连入______（填“定值电阻”或“小灯泡”）；
（2）图中M、N之间若接入定值电阻，闭合开关，当滑动变阻器滑片向左移动时，滑动变阻器两端的电压______（填变化情况）。
10．（2023·云南·校联考一模）如图所示的电路中，若在a、b、c三处填入合适的电表符号，当开关闭合时，两个灯泡并联且都能发光，已知电源电压是6V，总电流为1A，、为两只相同的灯泡。则a表的示数为___________，b表的示数为___________，c表的示数为___________。
三、实验题
11．（2022·山东临沂·统考一模）在“探究影响导体电阻大小因素”的实验中，小兵、小红提出如下猜想：
①导体的电阻与导体的长度有关
②导体的电阻与导体的横截面积有关
③导体的电阻与导体的材料有关
实验室提供4根电阻丝，规格、材料如下表：
为验证上述猜想，他们设计了如图所示的实验电路。
（1）实验中，在导线夹MN之间接入不同的导体，通过观察___________来比较导体电阻的大小，这种实验方法叫做转换法。
（2）为了验证上述猜想①，应该选用编号为A和___________的两根电阻线进行实验，
（3）为了验证上述猜想②，应该选用编号为A和C的两根电阻线进行实验。该实验结论为：当导体的材料、长度相同时，横截面积越大，电阻越___________。
12．（2022·四川成都·统考模拟预测）在“探究串联电路电压特点”的实验中。
（1）小强同学设计的实验电路如图甲所示，他选择的两个小灯泡的规格应该 _______。
（2）某次实验中小强同学利用电压表测量小灯泡L2两端的电压，如图乙，他操作中存在的问题是 _______。
（3）纠正问题后，小强分别测得AB、AC、BC两点间的电压为U1、U2、U3，在误差允许的情况下，U1、U2、U3的数量关系是 _______。
13．（2022·新疆乌鲁木齐·统考一模）如图所示的实验器材，现用电流表、电压表分别测出通过小灯泡的电流和小灯泡两端的电压。电路中电流约为0.5 A，并用变阻器改变小灯泡的电流，要求滑片向右滑动时灯泡变亮。
（1）请用笔画线代替导线按要求将实物图连接完整；( )
（2）连接电路前开关应处于___________状态；
（3）实验中，若闭合开关，小灯泡不亮，但电压表示数约等于电源电压，此时故障可能是___________；如移动滑片P发现两表示数均比较小且不变，则原因为___________。
14．（2022·湖南永州·校考模拟预测）如图是“探究并联电路的电流特点”的实验时未连好的电路，现要求灯L1和灯L2并联，且电流表测灯L2中的电流。
（1）请你用笔画线代替导线，帮他们完成电路连接，以符合要求。( )
（2）小张接好最后一根线后灯立即就亮了，他连接时存在的问题是 ___________。
（3）按要求正确连接好电路，闭合开关，电流表的示数如图甲所示，则灯L2中电流为 ___________A。
（4）在这个电路中，再用电流表测干路中的电流时，电流表的示数如图乙所示，则灯L1中的电流为 ___________A。
（5）若此时用电压表测量图中电源正、负极电压，则示数为 ___________V，再用电压表测灯L1两端电压，则示数为 ___________V。
（6）实验中，为了得出正确的结论，灯L1、L2的规格最好 ___________（相同/不同）。导体代号
长度/m
横截面积/mm2
材料
A
1.0
0.2
锰铜
B
1.0
0.4
锰铜
C
1.0
0.6
锰铜
D
0.5
0.4
锰铜
E
1.5
0.4
锰铜
F
1.0
0.6
镍铬合金
G
1.0
0.6
铁
编号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.5
0.5
B
镍铬合金
1.0
0.5
C
镍铬合金
0.5
1.0
D
锰铜合金
0.5
0.5
