中考物理二轮复习考点题型归纳与变式演练专题15 电流和电路（2份，原卷版+解析版）

这是一份中考物理二轮复习考点题型归纳与变式演练专题15 电流和电路（2份，原卷版+解析版），文件包含中考物理二轮复习考点题型归纳与变式演练专题15电流和电路原卷版docx、中考物理二轮复习考点题型归纳与变式演练专题15电流和电路解析版docx等2份试卷配套教学资源，其中试卷共55页， 欢迎下载使用。

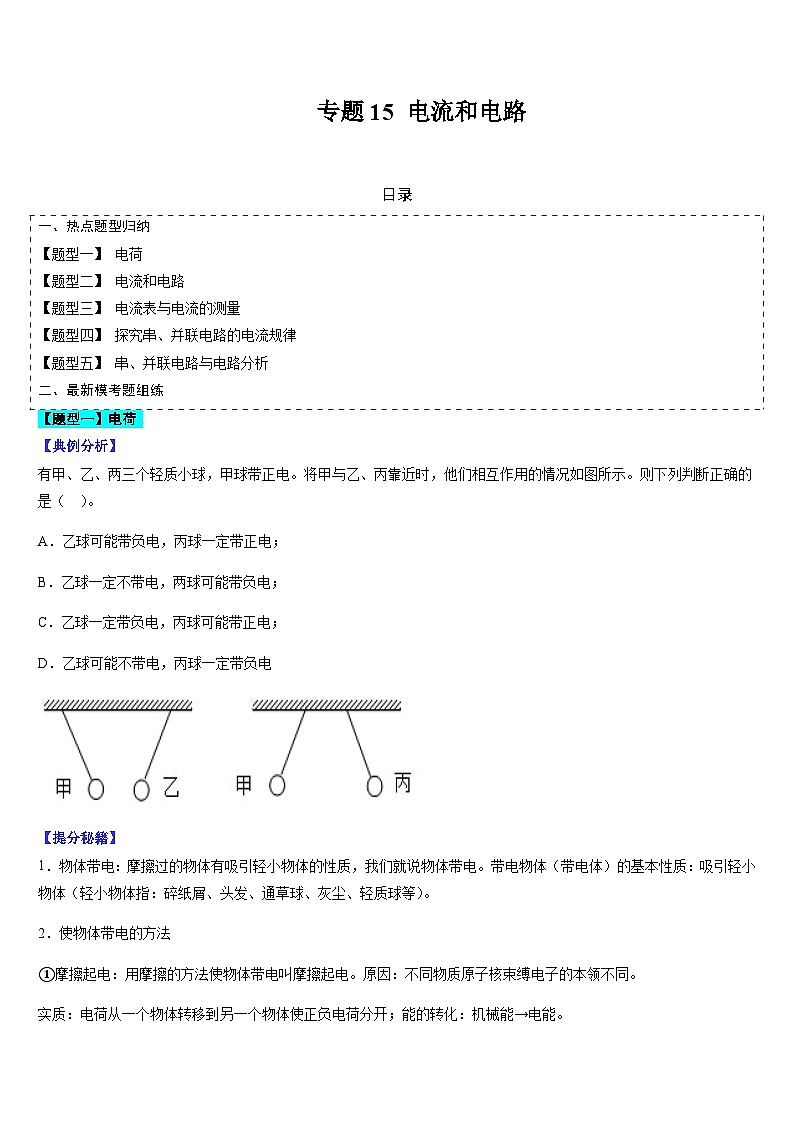

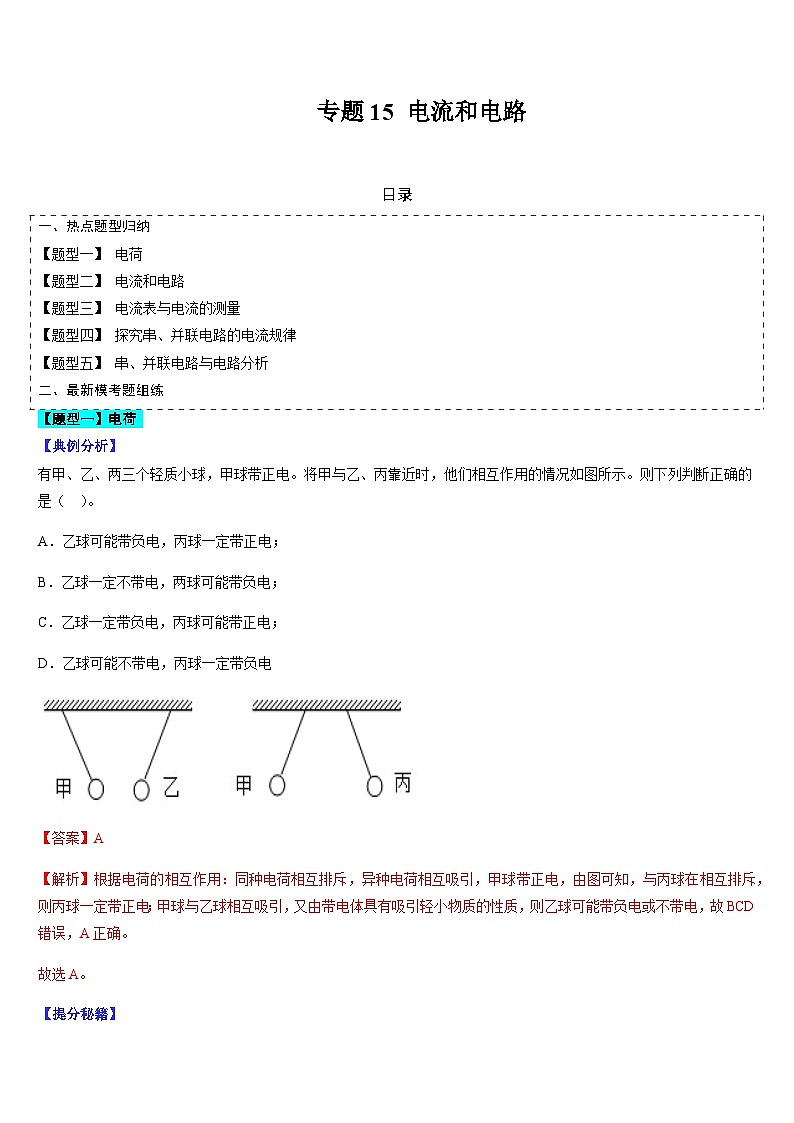

目录
一、热点题型归纳
【题型一】 电荷
【题型二】 电流和电路
【题型三】 电流表与电流的测量
【题型四】 探究串、并联电路的电流规律
【题型五】 串、并联电路与电路分析
二、最新模考题组练
【题型一】电荷
【典例分析】
有甲、乙、两三个轻质小球，甲球带正电。将甲与乙、丙靠近时，他们相互作用的情况如图所示。则下列判断正确的是（ ）。
A．乙球可能带负电，丙球一定带正电；
B．乙球一定不带电，两球可能带负电；
C．乙球一定带负电，丙球可能带正电；
D．乙球可能不带电，丙球一定带负电
【提分秘籍】

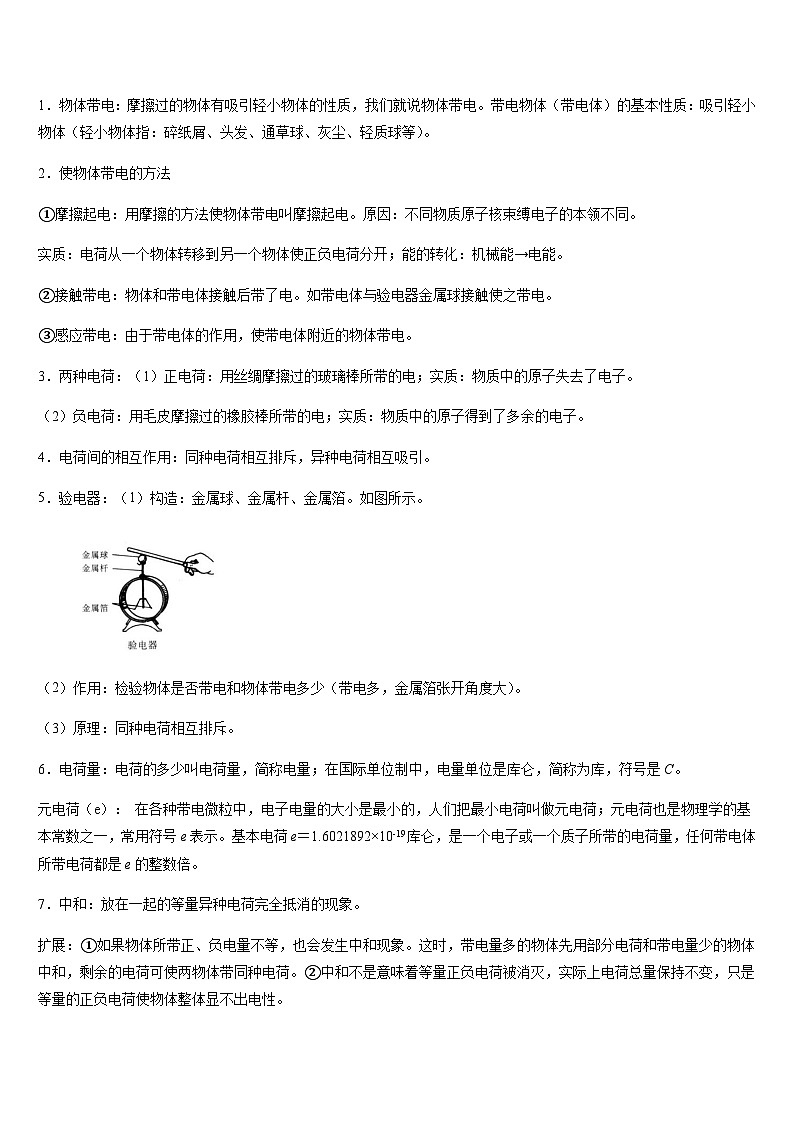

1．物体带电：摩擦过的物体有吸引轻小物体的性质，我们就说物体带电。带电物体（带电体）的基本性质：吸引轻小物体（轻小物体指：碎纸屑、头发、通草球、灰尘、轻质球等）。
2．使物体带电的方法
①摩擦起电：用摩擦的方法使物体带电叫摩擦起电。原因：不同物质原子核束缚电子的本领不同。
实质：电荷从一个物体转移到另一个物体使正负电荷分开；能的转化：机械能→电能。
②接触带电：物体和带电体接触后带了电。如带电体与验电器金属球接触使之带电。
③感应带电：由于带电体的作用，使带电体附近的物体带电。
3．两种电荷：（1）正电荷：用丝绸摩擦过的玻璃棒所带的电；实质：物质中的原子失去了电子。
（2）负电荷：用毛皮摩擦过的橡胶棒所带的电；实质：物质中的原子得到了多余的电子。
4．电荷间的相互作用：同种电荷相互排斥，异种电荷相互吸引。

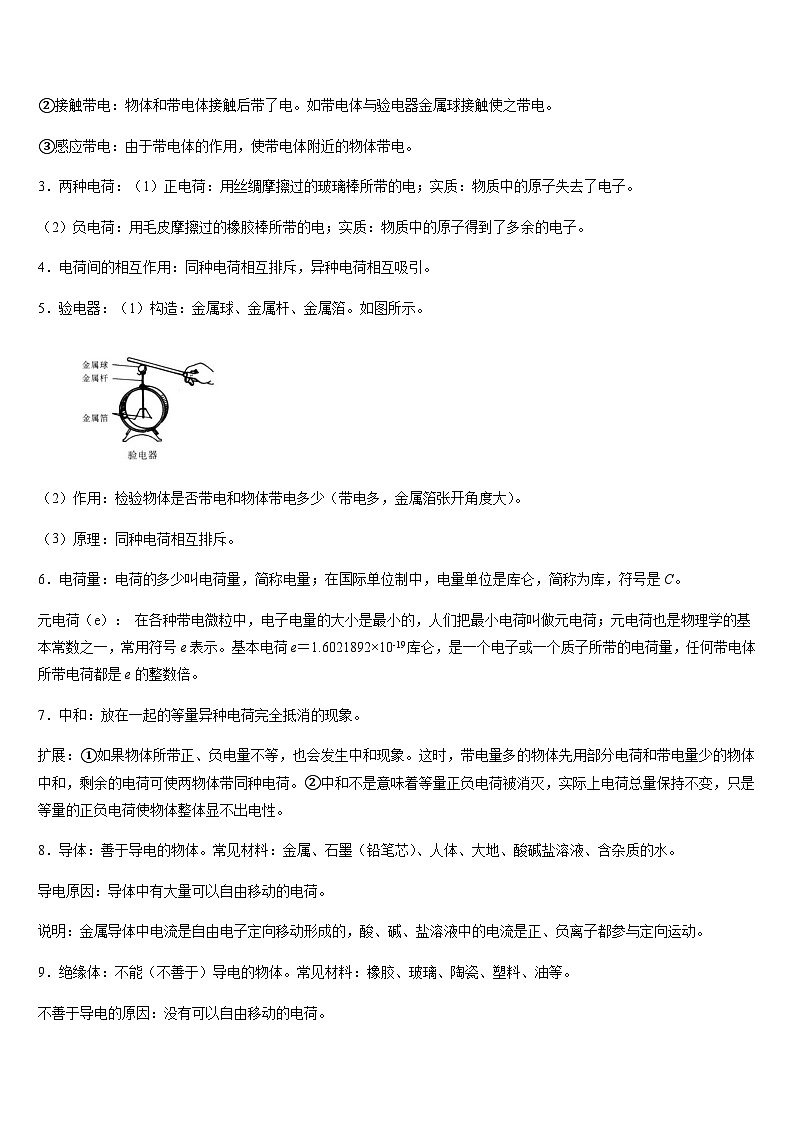

5．验电器：（1）构造：金属球、金属杆、金属箔。如图所示。
（2）作用：检验物体是否带电和物体带电多少（带电多，金属箔张开角度大）。
（3）原理：同种电荷相互排斥。
6．电荷量：电荷的多少叫电荷量，简称电量；在国际单位制中，电量单位是库仑，简称为库，符号是C。
元电荷（e）： 在各种带电微粒中，电子电量的大小是最小的，人们把最小电荷叫做元电荷；元电荷也是物理学的基本常数之一，常用符号e表示。基本电荷e＝1.6021892×10-19库仑，是一个电子或一个质子所带的电荷量，任何带电体所带电荷都是e的整数倍。
7．中和：放在一起的等量异种电荷完全抵消的现象。
扩展：①如果物体所带正、负电量不等，也会发生中和现象。这时，带电量多的物体先用部分电荷和带电量少的物体中和，剩余的电荷可使两物体带同种电荷。②中和不是意味着等量正负电荷被消灭，实际上电荷总量保持不变，只是等量的正负电荷使物体整体显不出电性。
8．导体：善于导电的物体。常见材料：金属、石墨（铅笔芯）、人体、大地、酸碱盐溶液、含杂质的水。
导电原因：导体中有大量可以自由移动的电荷。
说明：金属导体中电流是自由电子定向移动形成的，酸、碱、盐溶液中的电流是正、负离子都参与定向运动。
9．绝缘体：不能（不善于）导电的物体。常见材料：橡胶、玻璃、陶瓷、塑料、油等。
不善于导电的原因：没有可以自由移动的电荷。
10．“导电”与“带电”的区别：导电过程是自由电荷定向移动的过程，导电体是导体；带电过程是电子得失的过程，能带电的物体可以是导体，也可以是绝缘体。
11．导体和绝缘体之间并没有绝对的界限，在一定条件下可相互转化。一定条件下，绝缘体也可变为导体。
原因是：加热使绝缘体中的一些电子挣脱原子的束缚变为自由电荷。
12.半导体：导电能力介于导体与导体之间的物体。常见材料：锗、硅等。
【变式演练】
1．（2022·山东滨州·统考中考真题）阅读短文判断问题：为了解释地球存在着磁场——地磁场，19世纪安培假设：地球的磁场是由绕过地心轴线的环形电流引起的。①由于地球表面带有某种电荷，随地球一起自西向东转动时，形成环形电流。环形电流可以形象地类似于通电螺线管中的电流。②环形电流的磁场，也可以想象成类似于条形磁铁的磁场。③若将地磁场的N极和S极相当于通电螺线管的两个磁极，则可以借助安培定则由两极的磁性，判断环形电流的方向。根据以上描述下列判断正确的是（ ）
A．环形电流的方向是自西向东
B．形成环形电流的电荷是正电荷
C．形成环形电流的电荷，与用丝绸摩擦过的玻璃棒带的电荷相互吸引
D．用实验室常用验电器能够检验出形成环形电流的电荷电性
2．(多选题)（2022·广西柳州·统考中考真题）博物馆里有些古书非常陈旧，直接翻动它容易使书页破损，有人提出，通过给书带电，使书一页页分开来，如图所示。假设给每页书带电可以实现，能使书一页页分开的带电方式是（ ）
A．使每页书都带上正电B．使每页书都带上负电
C．使相邻书页带上异种电荷D．只让封面带正电，封底带负电
3．（2022·福建·统考中考真题）塑料胶带属于______（填“绝缘体”或“导体”）。把贴在桌面的两条塑料胶带迅速撕开后让其靠近时，发现它们互相排斥，说明它们带______电荷（填“同种”或“异种”）。
【题型二】 电流和电路
【典例分析】
如图所示，开关S闭合时，小灯泡L1、L2都不亮，用一段导线的两端接触a、b两点时两小灯泡都不亮；接触b、c两点时，两小灯泡也不亮；接触c、d两点时，两小灯泡都亮。对此，下列判断中可能的是（ ）。
A．小灯泡L1断路B．小灯泡L2断路 C．开关S断路 D．小灯泡L2短路
【提分秘籍】
1．形成：电荷的定向移动形成电流。
该处电荷是自由电荷。对金属来讲是自由电子定向移动形成电流；对酸、碱、盐的水溶液来讲，正负离子定向移动形成电流。
2．电流方向：把正电荷移动的方向规定为电流的方向。在电源外部，电流的方向从电源的正极到负极。
电流的方向与自由电子定向移动的方向相反。
3．获得持续电流的条件：①电路中有电源、②电路为通路。
4.电流
（1）单位：在国际单位制中，电流单位是安培，简称安，用符号A表示；电流常用单位还有：毫安（mA）、微安（μA）；换算关系：1A=1000mA，1mA=1000μA。
一些常见的电流值：家用电冰箱的电流约为1A，家用空调的电流约为5A，计算器中电流约为100μA，手电筒中的电流约为200mA等。
（2）电流的三种效应：1）电流的热效应，如白炽灯，电饭锅等；2）电流的磁效应，如电铃等；3）电流的化学效应，如电解、电镀等。
注：电流看不见、摸不着，我们可以通过各种电流的效应来判断它的存在，这里体现了转换法的科学思想。
5.电路：用导线将电源、用电器、开关连接起来组成的电流路径叫电路。如图（1）是常用手电筒电路内部结构图，图（2）是其实物原理图和电路图。
常见的电路状态有：通路、开路、短路。
6．三种电路：①通路：接通的电路；②开路：断开的电路，也叫断路；③短路：电源两端或用电器两端直接用导线连接起来。
特征：电源短路，电路中有很大的电流，可能烧坏电源或烧坏导线的绝缘皮，很容易引起火灾。
7．电路组成：
②用电器：用电来工作的设备。工作时：将电能→其他形式的能。
③开关：控制电路的通断。
④导线：输送电能。
8．电路图：用规定的符号表示电路连接的图叫做电路图。
【变式演练】
1．（2022·辽宁·统考中考真题）如图是一款自发电手电筒。上下快速移动手电筒，筒内的磁体就会上下运动，使筒壁上的线圈内产生感应电流，为手电筒内的蓄电池充电。下列说法正确的是（ ）
A．动圈式话筒也应用了手电筒的发电原理
B．感应电流给蓄电池充电时，蓄电池相当于电源
C．闭合开关，灯泡发光，灯泡将光能转化为电能
D．导线中电流的方向就是电荷定向移动的方向
2．（2022·黑龙江大庆·统考中考真题）下列说法正确的是（ ）
A．起瓶器（俗称“瓶起子”）是费力杠杆
B．岸边人看水中鱼的位置比实际要浅一些，是由光的反射造成的
C．晶体熔化过程中吸收热量，温度升高
D．将铜片和锌片分开插入同一西红柿中，就可以制成一个简易的西红柿电池
3．（2022·四川内江·统考中考真题）关于摩擦起电和电路，下列说法正确的是（ ）
A．图甲中，两个带电小球相互排斥，说明两个小球一定都带正电
B．图乙中，玻璃棒在丝绸上摩擦后，失去电子带正电
C．图丙中，可以用导线将电池正负极长时间直接连接
D．图丁中，小彩灯之间的连接方式是并联
【题型三】 电流表与电流的测量
【典例分析】
下图所示四个电路图中，能正确测量通过灯L1电流的电路是（ ）。
【提分秘籍】
电流测量
1.测量仪器：电流表。
①定义：用来测量电流大小的仪表叫电流表。常用电流表叫磁式电流表（亦称磁电式表头，由于测量的需要不同，电流表可分为安培表、毫安表和微安表。
②特点：其内阻很小，可视为零，接入电路中不影响电路中电流大小。
2.测量方法：
（一）读数时应做到“两看清”即看清接线柱上标的量程，看清每大格电流值和每小格电流值。
（二）使用时规则：两要、两不要。①电流表要串联在电路中；②电流要从电流表的正接线柱流入，负接线柱流出，否则指针反偏。
③被测电流不要超过电流表的量程。危害：被测电流超过电流表的最大测量值时，不仅测不出电流值，电流表的指针还会被打弯，甚至表被烧坏。
选择量程：实验室用电流表有两个量程，0～0.6A和0～3A。测量时，先选大量程，用开关试触，若被测电流在0.6A～3A可测量，若被测电流小于0.6A，则换用小的量程，若被测电流大于3A则换用更大量程的电流表。
④绝对不要不经用电器直接把电流表连到电源两极上，原因电流表相当于一根导线。
【变式演练】
1．（2021·山东日照·统考中考真题）下列关于电流和电路的表述，正确的是（ ）
A．用毛皮摩擦过的橡胶棒带的电荷叫作正电荷
B．串联电路中电流从正极流向负极的过程中，电流越来越小
C．并联电路中有两条以上电流路径，各支路的电流大小一定不相等
D．测电流时，必须将电流表和被测的用电器串联，电流必须从表的正接线柱流进
2．(多选题)（2022·四川自贡·统考中考真题）如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.6A，则下列说法正确的是（ ）
A．灯泡L1和L2并联B．电流表A1的读数是0.3A
C．电流表A1一定连接“-、3”接线柱D．通过灯L1的电流为0.9A
3．（2022·四川成都·统考中考真题）小郑使用电流表测量小灯泡的电流，连接的实验电路如图甲所示。
（1）如果不能估计电流大小，他应把导线a接到电流表标有___________（选填“-”、“0.6”或“3”）的接线柱上，通过开关来试触并观察；
（2）闭合开关后，他观察到小灯泡正常发光，而电流表指针偏转角度很小，对于该现象，下列分析合理的是___________。
A．可能某处导线断了 B．可能电流表烧坏
C．电流表的量程过大 D．电源的电压过低
（3）某次测量中，小郑不小心将电流表的正、负接线柱接反了，造成表的指针反向偏转，为弄清原因，他查看了说明书，表头结构示意图如图乙，他作出如下分析：当反接时，电流方向改变，磁场对通电线圈的作用力方向改变，带动指针反偏，你认为小郑的上述分析_______（选填“有”或“没有”）道理。
【题型四】 探究串、并联电路的电流规律
【典例分析】
如图所示，在探究“并联电路的电流特点”的实验中，小明设计了如图甲电路进行实验：
（1）实验中，小明应该选择两个小灯泡规格是________（选填“相同”或“不相同”）的；
（2）请用笔画线代替导线，按图甲中的电路图把图乙中的实物电路连接完整（导线不得交叉）；_______
（3）小明在连接电路时，开关应处于断开________（选填“闭合”或“断开”）状态；
（4）小明先将电流表接在L1所在的支路上，闭合开关，观察到灯L2发光，但灯L1不亮，电流表的示数为零，电路可能在的故障是_______（选填“灯L1断路”或“灯L1短路”）；
（5）排除故障后，他测出了L1支路上的电流I1=0.8A，然后他把电流表依次接入电路分别测量出L2支路电流I2、干路电流I，两次测得的结果都如图丙所示，则I2_______A、I=_______A。小明由此数据得出并联电路中干路电流和各支路电流的关系是________（写关系式即可）；
（6）本次实验的不足之处是：_______。
【提分秘籍】
1.探究串联电路中电流规律
（1）实验器材：两节干电池、开关、几个规格不同的灯泡、电流表、若干导线。
（2）电路图：
（3）实验步骤：a、断开开关，照图甲那样连好电路；b、把电流表接在A点，经检查无误闭合开关，记下电流值IA；c、把电流表先后改接在电路中的B处和C处，分别测出两处电流IB、IC。
（4）实验表格：
（5）实验结论：串联电路的电流规律IA=IB=IC
2.探究并联电路中电流规律
（1）实验器材：两节干电池、开关、几个规格不同的灯泡、电流表、若干导线。
（2）电路图：
（3）实验步骤：a、断开开关，如图乙所示连接电路；b、把电流表接在干路上的A点，记下电流表的示数IA；c、把电流表分别改接在支路中的B、C处，分别测出两处电流IB、IC。
（4）实验表格：
（5）实验结论：并联电路的电流规律IA=IB+IC。
【变式演练】
1．（2022·辽宁大连·统考中考真题）某同学在探究“串联电路电流的特点”时，将两个规格不同的小灯泡L1、L2串联起来，实验电路图如图甲所示。
（1）根据实验电路图，用笔画线将图乙中的实物连接起来，电流表测A处电流_________。
（2）该同学连接好电路后，用开关“试触”，观察到电流表指针迅速偏转到零刻线左侧，则他连接的电路存在的问题是__________。
（3）正确连接电路后，闭合开关S，发现L1灯不发光，L2灯发光。该同学猜想可能是L1灯被短接了。他拿来一根导线进行检验，根据看到的现象判断出他的猜想是错误的。
①请写出他检验时的做法及观察到的现象。
做法：____________________。
现象：____________________。
②请你对L1灯不发光提出一个合理的猜想：__________。
2．（2022·广西桂林·统考中考真题）小桂和小林在“探究并联电路中电流的规律”的实验中：
（1）他们按如图甲的电路图连接电路，在图乙的实物图中还差一根导线没有连接，请在图中画出该条导线；( )
（2）在实验过程中，突然熄灭，亮度不变，电路可能出现的故障是___________路；
（3）排除故障后，用电流表测出通过、和干路的电流，记录如下表，第三次实验时电流表指针指在如图丙的位置，其读数应为 ___________ A；小桂分析实验数据后得出结论：并联电路干路电流等于各支路电流之和，且各支路电流相等。小林认为小桂的结论可能不正确，为了验证这个结论是否正确，他们应该更换规格 ___________（选填“相同”或“不同”）的灯泡再次实验。
（4）本实验要进行多次实验的目的是 ___________。
3．（2021·广西桂林·统考中考真题）如图甲所示的串联电路中，闭合开关S时，小桂发现灯泡L1比L2更亮，他猜想可能有以下原因：
猜想一：经过L1的电流比L2大。
猜想二：L1更加靠近电源正极。
为验证猜想，他做了以下探究。
（1）为了验证猜想一，小桂用电流表分别测出图甲A、B、C三处的电流，电流表示数均如图乙所示，为______A，说明猜想一错误。同时他发现：该电路中任意一处断开，L1、L2均不能发光，说明串联电路有______条通路；
（2）为了验证猜想二，小桂对调两个小灯泡在电路中的位置，操作时开关应该处于______状态，最后发现仍是L1比L2更亮，说明猜想二______；
（3）开关闭合状态下，小桂不小心将一根导线把B、C连接，发现L2熄灭、L1比之前更亮，由此进一步猜想：灯泡的亮度可能跟______有关。
【题型四】 串、并联电路与电路分析
【典例分析】
小强把台灯的插头插在插座上，插座上有一个开关S1和一个指示灯L1，台灯开关和灯泡分别用S2、L2表示，当只闭合S2时，台灯不发光，当只闭合S1时，指示灯发光，再闭合S2时，台灯发光。下列设计的电路符合要求的是（ ）。

【提分秘籍】
1.电路的两种连接方式
（1）串联电路：把电路元件逐个顺次连接起来的电路；
（2）并联电路：把电路元件并列连接起来的电路。
2.电路图：用统一规定的符号表示电路连接情况的图的叫电路图。
要点诠释：
1.串、并联电路的异同
2.怎样画好电路图
（1）应完整地反映电路的组成，即要把电源、用电器、导线和开关都画在电路之中，不能遗漏某一种电路元件，要特别注意电源的极性及导线交叉时是否相连；
（2）规范地使用电路元件的符号，熟悉课本中电路元件的符号，并在画电路图时正确地使用它们；
（3）合理地安排电路元件的符号，应尽可能让这些元件符号均匀地分布在电路图中，使画成的电路图清楚美观；
（4）一般应从电源正极开始按电流方向画。
3.电路图的识别及设计
首先要分清要画的电路或要求设计的电路是串联还是并联，串联和并联的识别可以用以下方法：
（1）定义法：分析电路中各用电器的连接方式，是首尾相连还是首相连、尾相连；
（2）电流法：让电流从电源的正极流出，电流只有一条路径通过各用电器回到电源负极，途中不分流，这个电路一定是串联电路；若电流在某处分成几条支路，且每条支路上只有一个用电器，再在某点处汇成一股电流，则这几个用电器就是并联的；
（3）拆除法：因为在串联电路中，各用电器互相影响，并联电路中各用电器互不影响。因此在串联电路中拆除任何一个用电器，其他的用电器就没有电流无法工作；在并联电路中，拆除任何一个用电器，其他用电器仍有电流可以继续工作。所以可以通过拆除一个用电器看其他用电器是否还能正常工作来判断电路是串联还是并联；
（4）短路法：用导线将某一用电器短路，如果其他用电器仍能工作，这几个用电器是串联；如果其他用电器都不能工作，则这几个用电器是并联的；
（5）节点法：在识别不规范的电路时，不论导线有多长，只要这两点间没有电源、用电器、导线两端点就可以看成同一点，如果电路中从一个点出发电流有三条或三条以上的路可走，那么这个点就是节点，有节点的电路是并联电路，串联电路没有节点。
2、电路设计的一般步骤：
【变式演练】
1．（2021·湖北·统考中考真题）图甲是一种测力装置部分结构的示意图。横梁OA上下表面各贴一张完全一样的应变电阻片R1和R2，串联在有恒定电流的电路中（图乙）。在A端施加向下的力F，横梁向下弯曲，R1被拉伸，R2被压缩，根据它们两端电压的差值即可测量力F的大小。下列有关分析错误的是（ ）
A．通过R1和R2的电流相等B．R2的电阻减小
C．R1两端的电压小于R2两端的电压D．R1和R2两端电压的差值越大，A端受到的压力越大
2．（2022·山东淄博·统考中考真题）为做好疫情常态化防控，打造安全就医环境，很多医院启用了智能门禁系统。系统扫描到就医人员的健康码为绿码（模拟电路中的开关S1闭合）并且检测到其体温正常（开关S2闭合）时，门禁才会自动打开（电动机工作）。下列图中模拟电路符合上述要求的是（ ）
A．B．C．D．
3．（2022·四川攀枝花·统考中考真题）交通法规规定，驾驶员不系安全带属交通违法行为。某汽车上设置的“安全带指示灯”电路由电源、指示灯L、保护电阻R、开关S1、S2组成。开关S1为常开开关，即座椅上坐有驾驶员时开关S1闭合，否则断开；开关S2为常闭开关，即当驾驶员系好安全带时开关S2断开，否则闭合。当驾驶员坐在座椅上未系安全带时指示灯L亮起，提醒驾驶员系好安全带，驾驶员系好安全带时指示灯L熄灭。下列最符合上述要求的电路图是（ ）
A．B．
C．D．
一、单选题
1．（2023·江苏泰州·校联考一模）如图所示为一种新型“水温感应龙头”。自带水流发电电源。当水流温度低于40℃。感应开关S1闭合，只有绿灯照亮水流；当水温达40℃及以上，感应开关S2闭合，只有红灯照亮水流，以警示用水人。下列电路设计能实现该功能的是（ ）
A．B．
C．D．
2．（2022·湖南长沙·长沙市开福区青竹湖湘一外国语学校校考二模）2022年4月，长沙气象多变，时常出现雷雨大风天气，甚至在局部地区还出现了冰雹，下列说法正确的是（ ）
A．云层带电是因为乌云滚动摩擦生热
B．若云层带正电，当闪电击中地面时，负电荷会从大地流向云层
C．窗外大风突起，很多同学的书本被卷出教室，是因为教室内空气流速快压强小
D．冰雹从空中下落一段后做匀速直线运动时，机械能不变
3．（2023·安徽滁州·校考一模）如图所示是某动感单车扶手的示意图，显示屏能显示有关骑行数据。正常骑行中，只有按压显示屏的“开始”按钮（相当于开关闭合），且将双手握住“手握感应片”（相当于开关闭合）时，显示屏才能接通电源，显示骑行数据。下列符合要求的模拟电路是（ ）
A．B．
C．D．
4．（2022·广东广州·广东实验中学校考二模）如图所示这是一种用干粉尘、细菌收集的静电除尘装置的原理图。当含尘气体经过离子发生器时，空气分子被电离为正离子和电子，正离子使尘粒带正电奔向积尘盘的负极，最终被吸附到积尘盘上。下列说法正确的是（ ）
A．若某轻小纸片靠近积尘盘被吸引，则该小纸片一定带正电
B．尘粒被吸附到积尘盘负极是因为异种电荷相互吸引
C．空气被电离是创造了电荷，使粉尘带上了电
D．该静电除尘装置利用了带电体能吸引轻小物体的性质
5．（2022·安徽·校联考模拟预测）阜九高速铁路是京九高铁西线的重要部分。如图所示为高铁修建时工程爆破的定时炸弹电路图，当起爆器中有电流通过时就会引爆炸弹。为保证施工人员的安全和爆破工程的完成，需在电路中安装定时器，起爆时相当于断开定时器开关，请你设计定时器的安装（ ）
A．并联在导线a上B．并联在导线b上
C．串联在导线a上D．串联在导线b上
二、填空题
6．（2021·福建宁德·统考二模）在干燥冬季里，汽车在长途行驶过程中与空气摩擦，车身带上______，会吸附很多灰尘；为了避免人触摸车门时因放电带来的不适感，通常会在车尾安装一条静电带如图所示，静电带能很好地将电荷释放到大地，那么静电带属于______（选填“导体”或“绝缘体”）。
7．（2022·江苏徐州·统考一模）如图所示在探究电路中电流特点的实验时，灯泡L1与L2的连接方式是________联，闭合开关后，用电流表测出A处的电流IA再用同样的方法测出B处的电流IB，则IA________IB（选填“>”“
