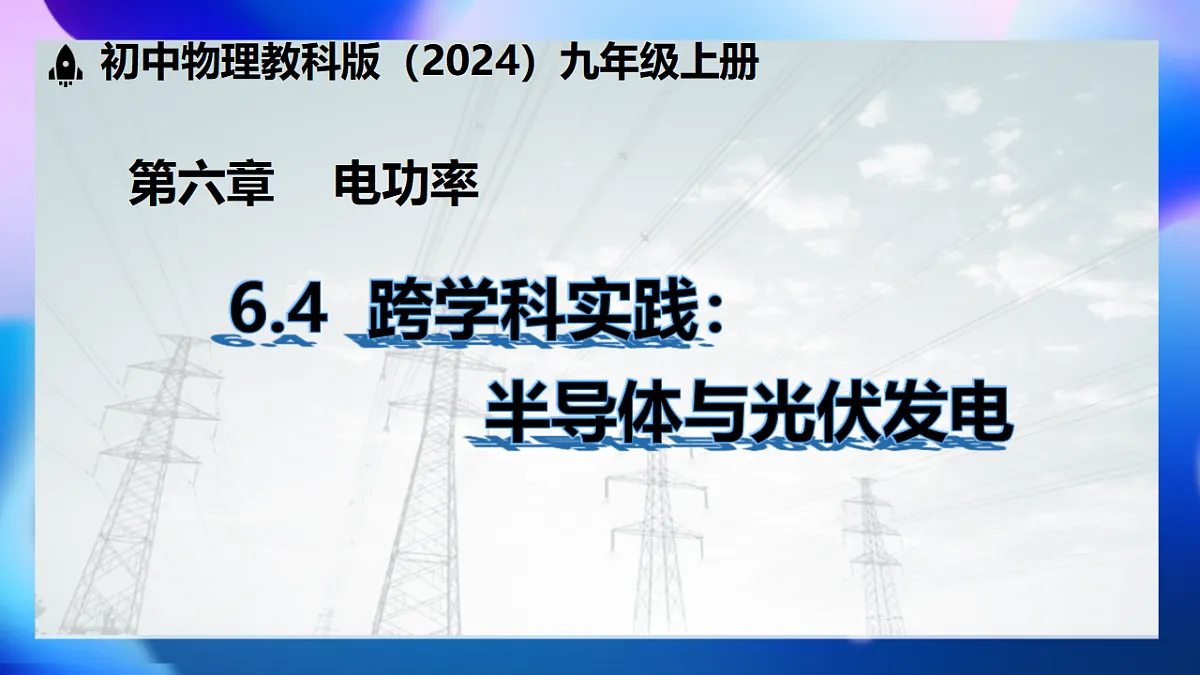

6.4 跨学科实践：半导体与光伏发电 课件-2025-2026学年九年级教科版物理上册

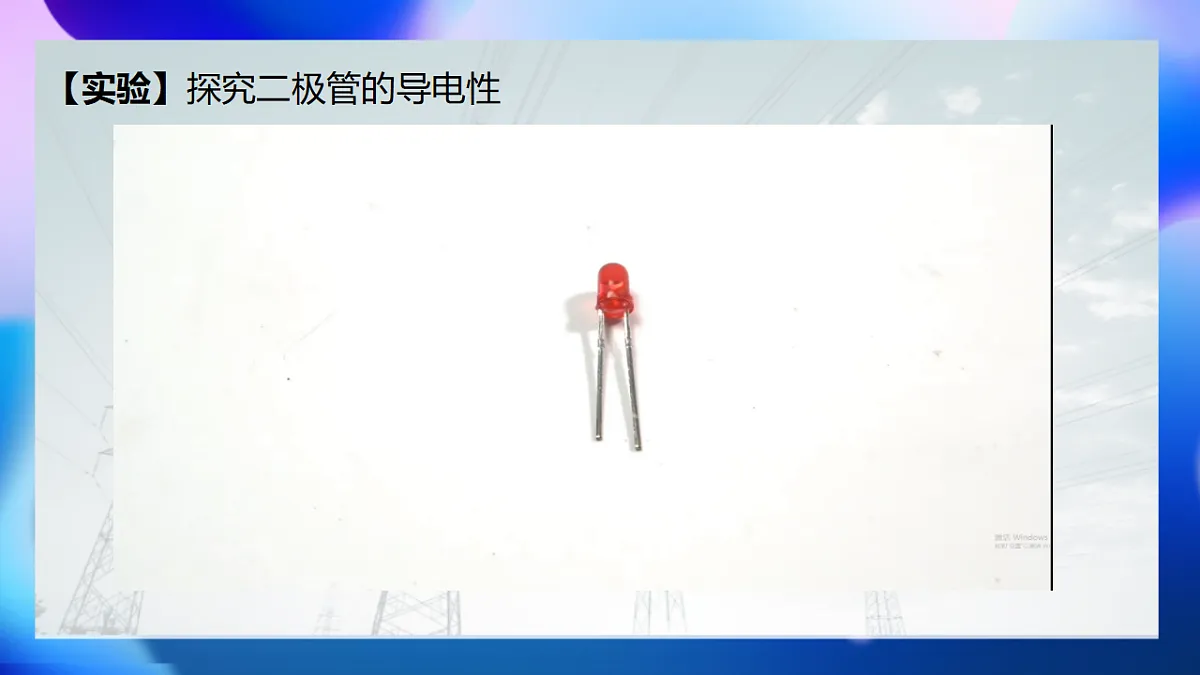

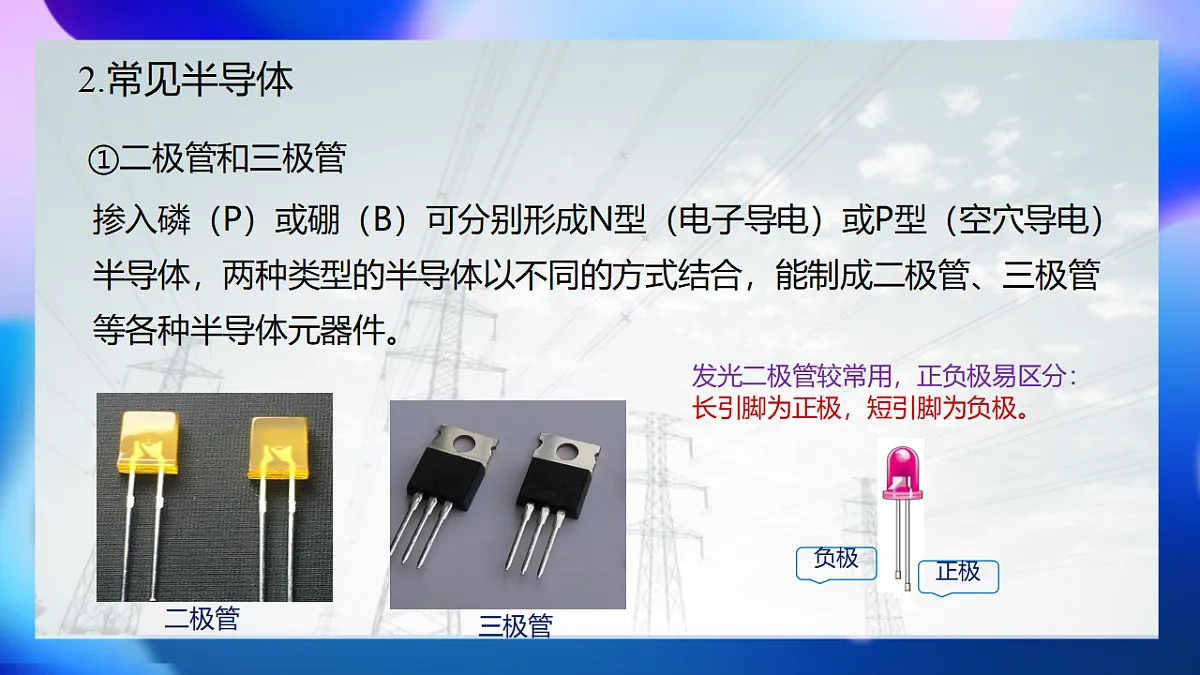

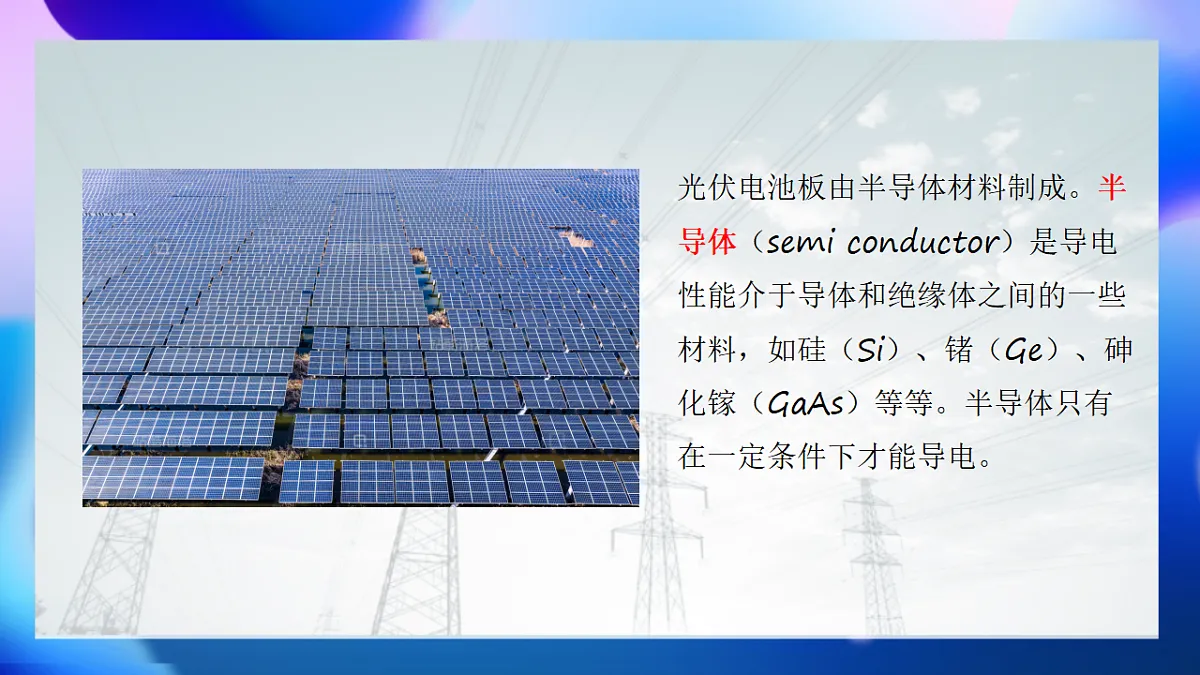

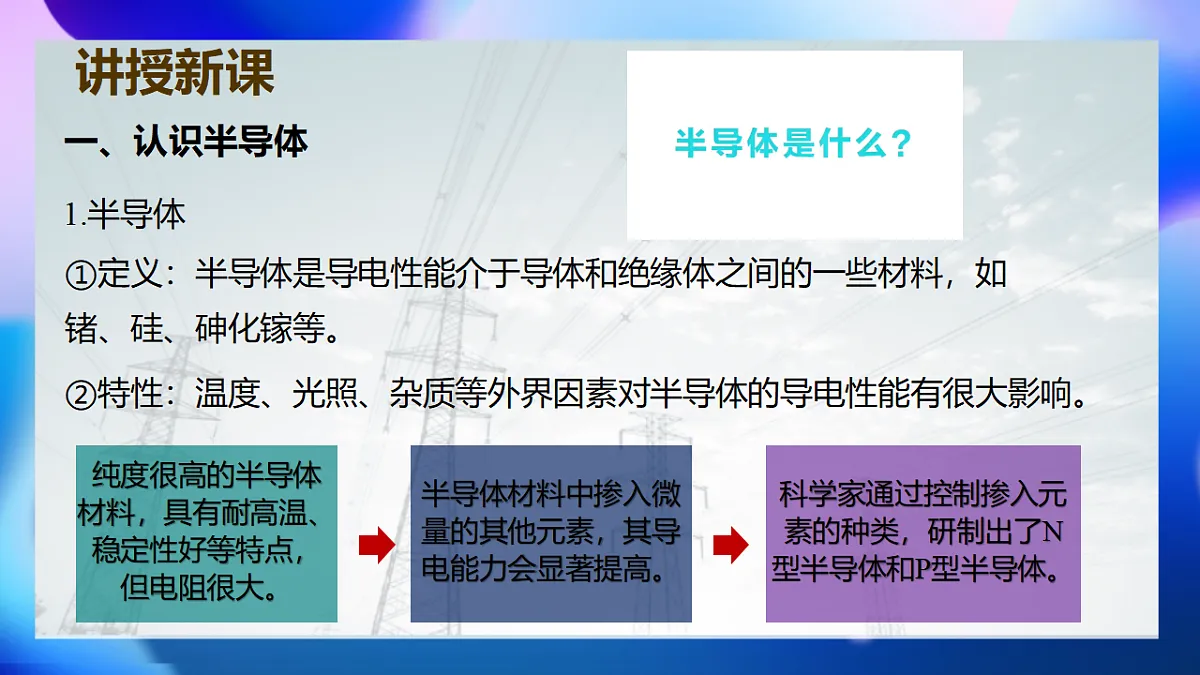

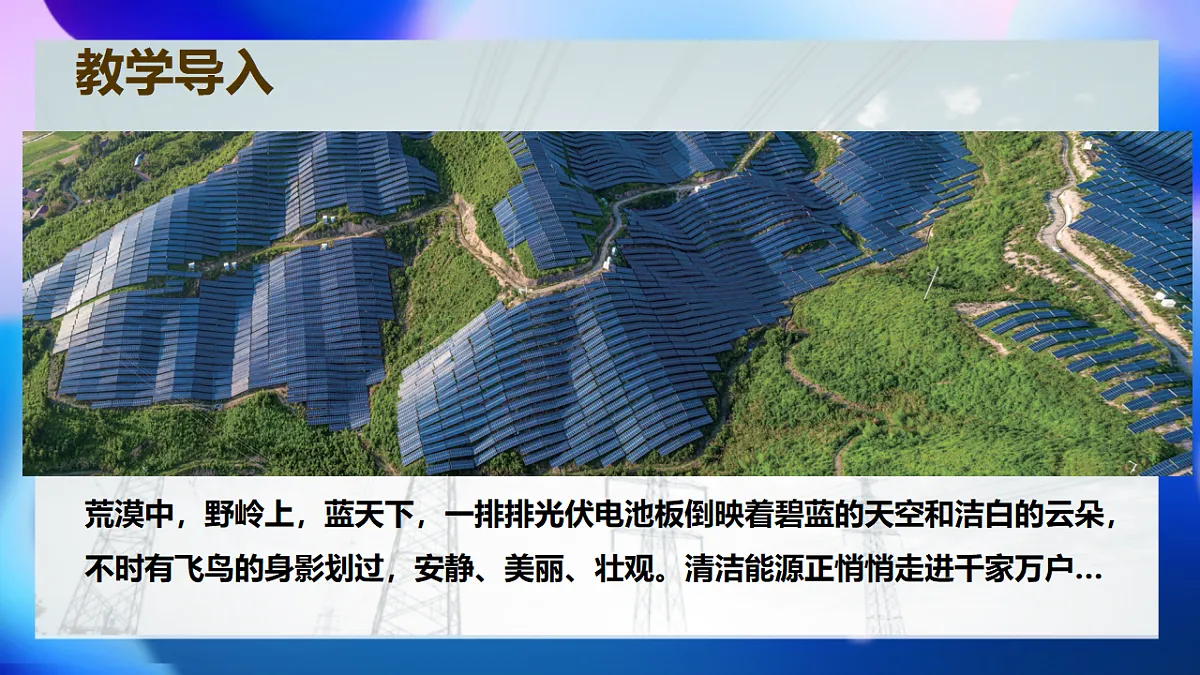

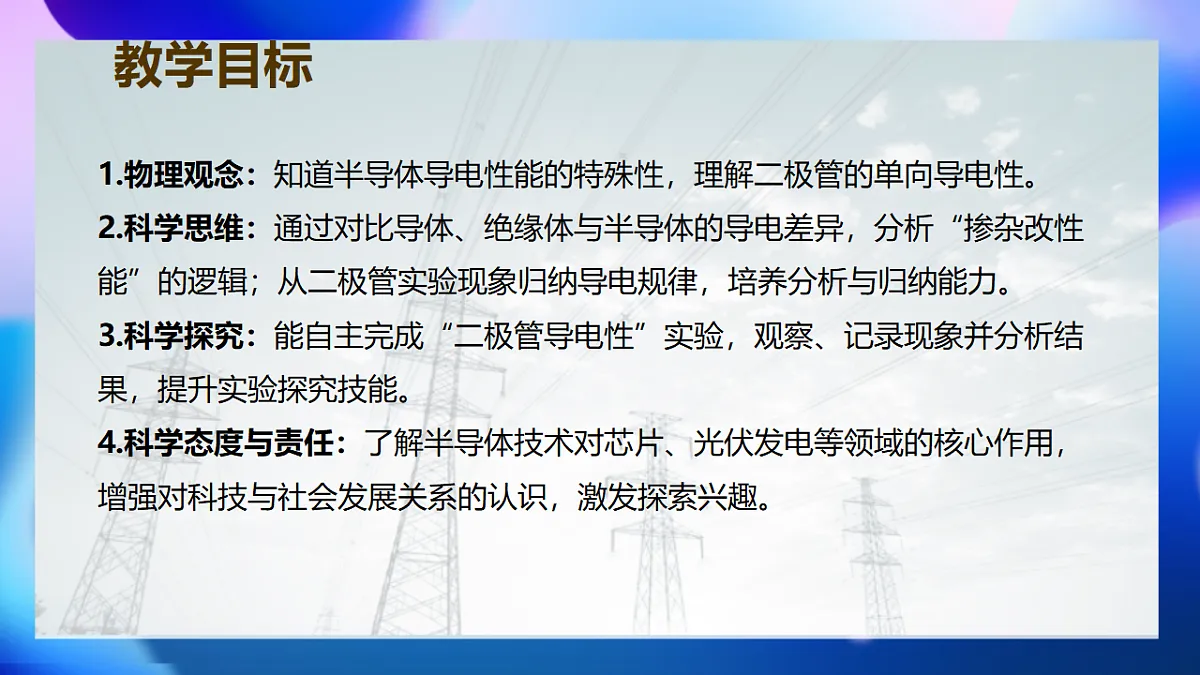

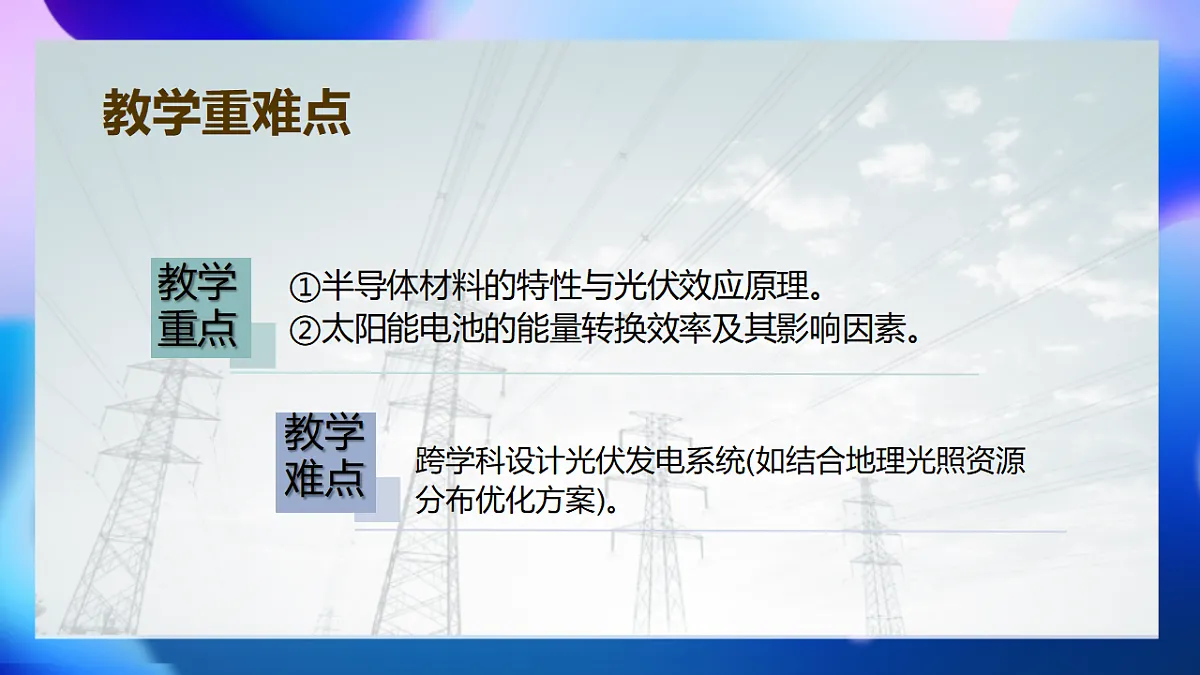

中物理 6.4 跨学科实践： 半导体与光伏发电第六章 电功率初中物理教科版（2024）九年级上册教学目标1.物理观念：知道半导体导电性能的特殊性，理解二极管的单向导电性。2.科学思维：通过对比导体、绝缘体与半导体的导电差异，分析“掺杂改性能”的逻辑；从二极管实验现象归纳导电规律，培养分析与归纳能力。3.科学探究：能自主完成“二极管导电性”实验，观察、记录现象并分析结果，提升实验探究技能。4.科学态度与责任：了解半导体技术对芯片、光伏发电等领域的核心作用，增强对科技与社会发展关系的认识，激发探索兴趣。①半导体材料的特性与光伏效应原理。②太阳能电池的能量转换效率及其影响因素。教学重点教学重难点荒漠中，野岭上，蓝天下，一排排光伏电池板倒映着碧蓝的天空和洁白的云朵，不时有飞鸟的身影划过，安静、美丽、壮观。清洁能源正悄悄走进千家万户…教学导入光伏电池板由半导体材料制成。半导体（semi conductor）是导电性能介于导体和绝缘体之间的一些材料，如硅（Si）、锗（Ge）、砷化镓（GaAs）等等。半导体只有在一定条件下才能导电。1.半导体一、认识半导体①定义：半导体是导电性能介于导体和绝缘体之间的一些材料，如锗、硅、砷化镓等。②特性：温度、光照、杂质等外界因素对半导体的导电性能有很大影响。讲授新课2.常见半导体①二极管和三极管掺入磷（P）或硼（B）可分别形成N型（电子导电）或P型（空穴导电）半导体，两种类型的半导体以不同的方式结合，能制成二极管、三极管等各种半导体元器件。发光二极管较常用，正负极易区分：长引脚为正极，短引脚为负极。【实验】探究二极管的导电性【实验】探究二极管的导电性①先把一个发光二极管、两节干电池和开关串联，闭合开关观察二极管是否发光，断开开关；②再把发光二极管反向接入电路，观察有什么变化？实验现象：发光二极管正向接入电路时能够发光，反向接入电路时不能发光。实验结论：二极管具有单向导电性，即只允许电流从它的正极流向负极，反向几乎不能导电。除发光二极管外，以下电子元件也具有单向导电性：普通二极管（如整流二极管）、肖特基二极管、晶闸管（SCR，可控硅）、理想二极管 IC（集成器件） 6.4 半导体与光伏发电三　半导体的应用【应用】半导体无处不在。它们控制着计算机、手机、汽车、飞机、医院中的CT机、无人机、导弹以及生活中无处不在的其他电子设备半导体无处不在。它们控制着计算机、手机、汽车、飞机、医院中的CT机、无人机、导弹以及生活中无处不在的其他电子设备。二、半导体的应用半导体广泛应用于多个重要技术领域，如集成电路、通信设备、光伏发电、激光与照明、大功率电源转换等。某些半导体材料的导电性能受温度、光照、压力等影响而显著变化，某些半导体有特殊的光电特性，能在一定条件下释放光能。芯片（chip），是在一块半导体薄片上集成二极管、三极管和其他电子元件而制成的电路。芯片的发明和应用，是二十世纪的一项创举，是信息时代的基础。芯片是许多电子设备的核心元件手机里面的传感器手机里面的环境光传感器电动汽车充电桩应用半导体整流，将交流电转化为直流电LED是主要的照明光源中国空间站上巨大的太阳能电池板集成电路、芯片、计算机、手机的核心元件。电子器件LED光源、太阳能电池、激光二极管，应用于照明、通信、光伏发电。光电器件热敏、光敏、力敏电阻，用于环境监测、汽车电子、医疗设备。传感器IGBT、MOSFET等功率器件支持电力电子与电机控制。能源转换半导体广泛应用于多个重要技术领域三 实践活动 设计校园光伏发电项目方案1.认识光伏发电【活动背景】①光伏发电的基本原理　　通过半导体材料将太阳能直接转换为电能的技术，其核心器件为太阳能电池。②光伏发电系统的构成　　由太阳能电池方阵，蓄电池组，充放电控制器，逆变器，交流配电柜，太阳跟踪控制系统等组成。2.光伏发电的前景　　在我国的电源结构中，火电依然占据主导地位；而水电，作为常规能源中唯一的清洁能源，稳居第二位。风电发电量为9940.4亿千瓦时，占比9.88%;太阳能(光伏)发电则贡献了8390.4亿千瓦时，同比增长率高达43.6%占比达到8.32%。这一系列数据表明，在清洁能源日益受到重视的今天，光伏发电作为绿色、环保的能源选择，正逐渐成为我们生活中不可或缺的一部分，其应用领域也在不断扩展，为社会发展带来深远的变革。【活动方案】设计校园光伏发电项目方案，我们需要通过探究解决三个问题：①影响太阳能电池输出功率的因素有哪些？②校园的地理、环境特征是怎样的？③学校的用电需求是多少？【实验】探究影响太阳能电池的输出功率的因素实验器材：　　　　　　太阳能电池板2片、卤素光源1个、 滑动变阻器1只、电压表1只、电流表1只、开关1只、挡光板1片、导线若干。实验方案：我们可以在不同条件下，测量太阳能电池的电压和电流，计算太阳能电池的输出功率，进一步确定影响太阳能电池的输出功率的因素。①改变光照强度，测量太阳能电池的电压和电流；②改变光源入射角度，测量太阳能电池的电压和电流；③改变2片太阳能电池板的连接方式，测量太阳能电池的电压和电流。实验过程：实验结论：①光照强度越大，太阳能电池的输出功率越大；②当光源垂直入射时，太阳能电池的输出功率最大；③串联连接时电流是并联连接时的一半，电压是并联连接时的2倍，两种连接方式的输出功率相同。【活动实施】　　请各小组通过实地调查、网络查询和图书查阅，估算学校日常用电量，研究测算学校屋顶太阳能电池板的理论日发电量。实际发电量估算方法　可通过公式计算：日发电量=组件标称功率×峰值日照小时数×系统效率（通常0.7-0.8）　　查阅电子地图，记录学校所在位置及当日太阳高度角，模拟并测算出太阳能电池板最佳方位角及当日太阳能电池板倾角度数。位置选择：a. 屋顶（混凝土或彩钢瓦）是常见选择，需确保承重能力（如100平方米屋顶可安装15-20千瓦系统），并检查防水性。b. 地面安装适用于大型系统，但需更多空间；墙面安装效率较低，不推荐。c. 避免树木、建筑物遮挡，确保光照充足。角度与方向设计：a.北半球朝南安装，南半球朝北，以最大化接收阳光。b. 倾斜角度根据当地纬度调整:纬度0°-25°设为25°，纬度26°-40°增加5°-10°(如北纬30°地区建议40°-45°)。②确定太阳能电池板安装方式　　搜集本地区自然环境特征资料，分析实际发电量少于理论发电量的原因，分析影响学校发电量的有利条件和不利条件，思考如何提高太阳能电池板的发电量，撰写项目方案。　　举办报告会，尝试从能源结构、环境保护角度讨论能源利用对环境的影响，并与其他同学分享和交流自己设计的校园光伏发电项目方案。③撰写学校屋顶光伏发电项目方案④交流展示跨学科实践　半导体与光伏发电设计校园光伏发电项目方案认识半导体半导体的应用定义：导电介于导体/绝缘体，可掺杂调控特性：温度、光照、杂质等外界因素对半导体的导电性能有很大影响半导体常见半导体二极管和三极管实验：二极管的导电性活动背景活动方案活动实施交流展示实验：探究影响太阳能电池的输出功率的因素①光照强度越大，太阳能电池的输出功率越大；②当光源垂直入射时，太阳能电池的输出功率最大；③串联连接时电流是并联连接时的一半，电压是并联连接时的2倍，两种连接方式的输出功率相同。本课小结生活：LED灯、手机防反接信息：芯片（逻辑开关）、传感器（光敏/热敏）能源：光伏发电（光电效应）1.（2012•仁寿县校级模拟）下列关于半导体的说法，正确的是（　　）A．常温下半导体的电阻为零B．半导体广泛应用于各种电子设备C．半导体就是超导体D．任何情况下半导体都是不导电的B课堂反馈【解析】解：导电性能介于导体和绝缘体二者之间的是半导体，在特定条件下物体的电阻几乎为零的物体是超导体。半导体不是超导体。半导体主要应用于各种电子设备中。故A、C、D错误。故选：B。2. （2023秋•城厢区期末）库布其沙漠鄂尔多斯中北部新能源基地项目是在沙漠、戈壁、荒漠地区开发建设的全球大规模风电光伏基地项目，太阳电池组件是光伏发电系统的核心部分，它负责将_____能转化为电能，若要长距离输送电能，则需要较高的输出电压，太阳能光伏电池板要以_____（选填“串联”或“并联”）的方式连接。太阳串联【解析】解：光伏发电使用的太阳能电池板是工作时将光能直接转化为电能；需要较高的输出电压，太阳能光伏电池板要以串联的方式连接。故答案为：太阳；串联。3. （2024秋•市北区校级期中）如图所示的一种太阳能背包，包的前面有一个太阳能电池板，它可以给包里的蓄电池充电，蓄电池又可以给手机、小风扇等充电。下列说法错误的是（　　）A．太阳能电池板可以将太阳能转化为电能B．太阳能电池板给蓄电池充电时，将电能转化为化学能C．蓄电池给手机充电时，将内能转化为电能D．小风扇工作时，将电能转化为机械能C【解析】解：A．太阳能电池板可以发电，将太阳能转化为电能，故A正确；B．太阳能电池板给蓄电池充电时，电能转化为电池的化学能储存起来，故B正确；C．蓄电池给手机充电时，将化学能转化为电能，故C错误；D．小风扇工作时，电机带动扇叶旋转，将电能转化为机械能，故D正确。故选：C。4. 我国天宫空间站使用4对柔性三结砷化镓太阳能电池板来发电，它的技术非常先进，光电转换效率超30%。下列说法正确的是（　　）A．太阳能电池板所用材料三结砷化镓是超导体B．太阳能电池板面积越大，发电效率越高C．太阳能电池板工作的效率超30%，表明太阳能电池板把至少30%的太阳能转化为化学能D．太阳能电池板工作的效率超30%，表明太阳能电池板把至少30%的太阳能转化为电能D【解析】解：A、太阳能电池板所用材料三结砷化镓是半导体，故A错误；B、太阳能电池板面积越大，发电功率越大，故B错误；CD、太阳能电池板工作的效率超30%，表明太阳能电池板把至少30%的太阳能转化为电能，故C错误，D正确。故选：D。1.基础性作业：完成本课同步练习册2.拓展性作业：①阅读相关书籍:《太阳能光伏发电技术》、《新能源科学与技术》等，深了解光伏发电的原理和应用。②观看科普视频:推荐观看科普频道或教育机构制作的关于光伏发电的科普视频，如“光伏发电原理动画演示”、“光伏发电应用案例”等。本课作业下 课
