初中物理北师大版（2024）九年级全册（2024）第三节 电流的磁场同步练习题

这是一份初中物理北师大版（2024）九年级全册（2024）第三节 电流的磁场同步练习题，共11页。试卷主要包含了单选题，多选题，填空题，实验题等内容，欢迎下载使用。

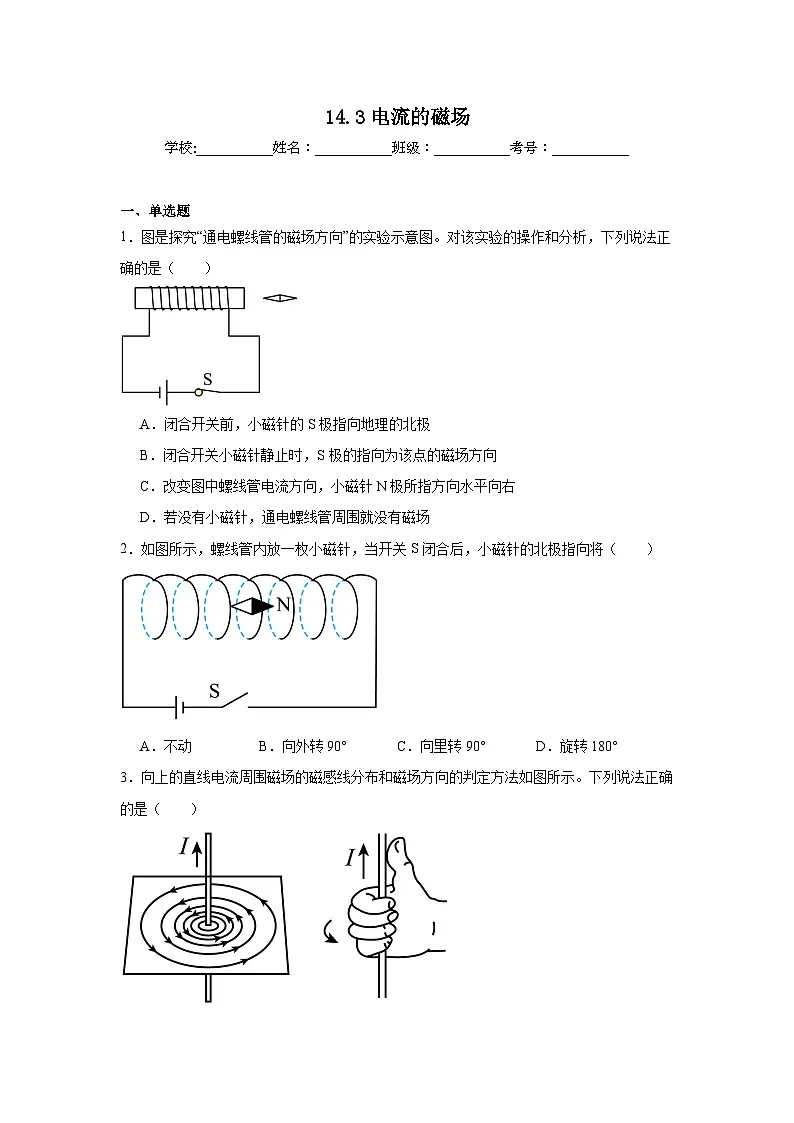

一、单选题
1．图是探究“通电螺线管的磁场方向”的实验示意图。对该实验的操作和分析，下列说法正确的是（ ）
A．闭合开关前，小磁针的S极指向地理的北极
B．闭合开关小磁针静止时，S极的指向为该点的磁场方向
C．改变图中螺线管电流方向，小磁针N极所指方向水平向右
D．若没有小磁针，通电螺线管周围就没有磁场
2．如图所示，螺线管内放一枚小磁针，当开关S闭合后，小磁针的北极指向将（ ）
A．不动B．向外转90°C．向里转90°D．旋转180°
3．向上的直线电流周围磁场的磁感线分布和磁场方向的判定方法如图所示。下列说法正确的是（ ）

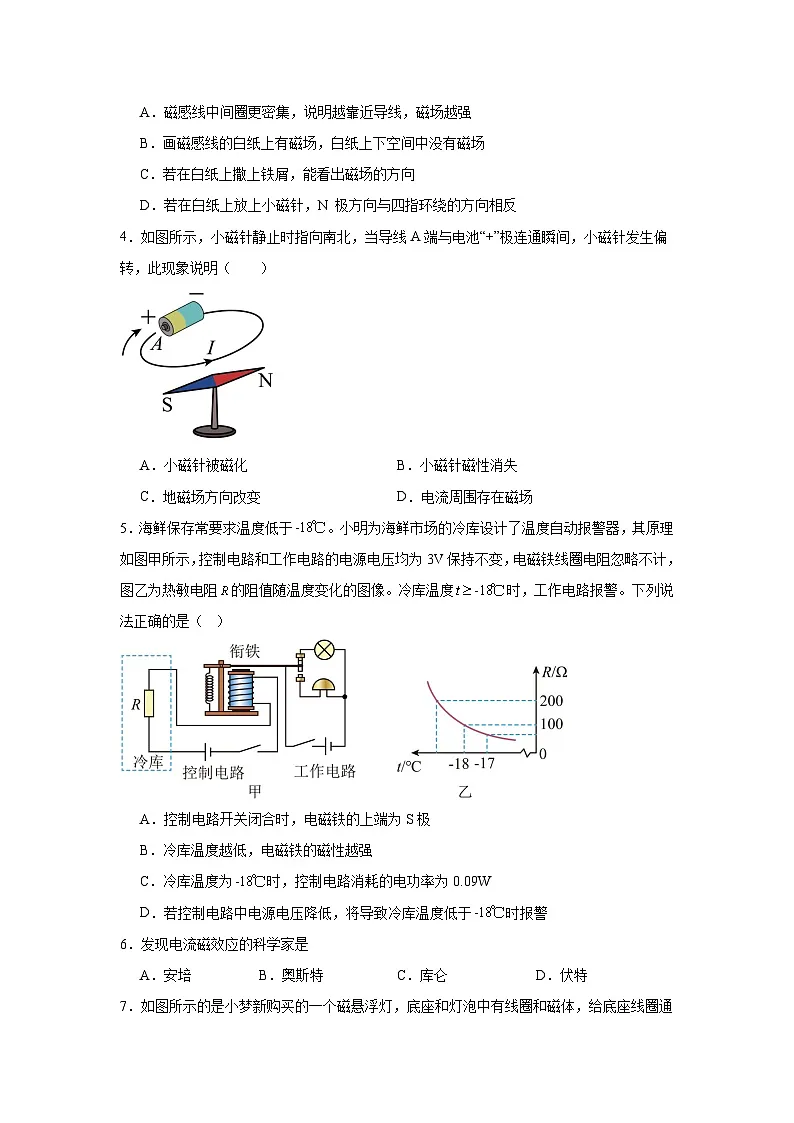

A．磁感线中间圈更密集，说明越靠近导线，磁场越强
B．画磁感线的白纸上有磁场，白纸上下空间中没有磁场
C．若在白纸上撒上铁屑，能看出磁场的方向
D．若在白纸上放上小磁针，N 极方向与四指环绕的方向相反
4．如图所示，小磁针静止时指向南北，当导线A端与电池“+”极连通瞬间，小磁针发生偏转，此现象说明（ ）
A．小磁针被磁化B．小磁针磁性消失
C．地磁场方向改变D．电流周围存在磁场
5．海鲜保存常要求温度低于。小明为海鲜市场的冷库设计了温度自动报警器，其原理如图甲所示，控制电路和工作电路的电源电压均为3V保持不变，电磁铁线圈电阻忽略不计，图乙为热敏电阻的阻值随温度变化的图像。冷库温度时，工作电路报警。下列说法正确的是（ ）
A．控制电路开关闭合时，电磁铁的上端为S极
B．冷库温度越低，电磁铁的磁性越强
C．冷库温度为时，控制电路消耗的电功率为0.09W
D．若控制电路中电源电压降低，将导致冷库温度低于时报警
6．发现电流磁效应的科学家是
A．安培B．奥斯特C．库仑D．伏特

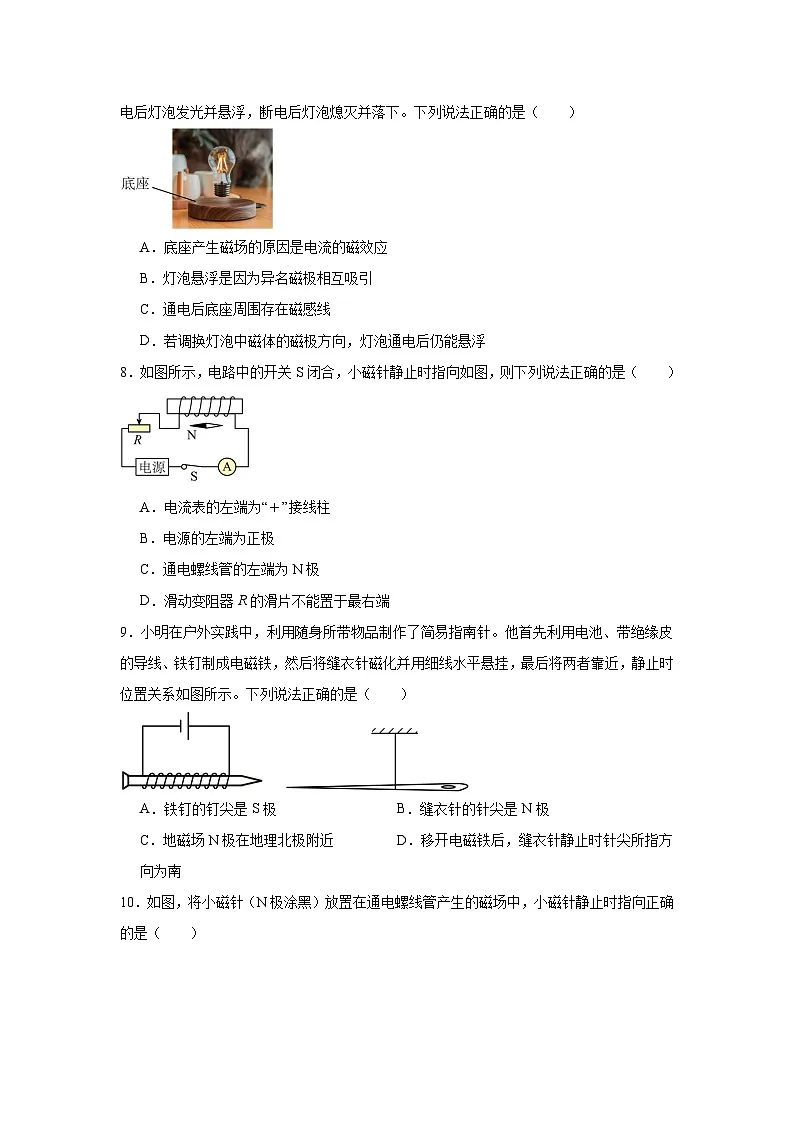

7．如图所示的是小梦新购买的一个磁悬浮灯，底座和灯泡中有线圈和磁体，给底座线圈通电后灯泡发光并悬浮，断电后灯泡熄灭并落下。下列说法正确的是（ ）
A．底座产生磁场的原因是电流的磁效应
B．灯泡悬浮是因为异名磁极相互吸引
C．通电后底座周围存在磁感线
D．若调换灯泡中磁体的磁极方向，灯泡通电后仍能悬浮
8．如图所示，电路中的开关S闭合，小磁针静止时指向如图，则下列说法正确的是（ ）
A．电流表的左端为“＋”接线柱
B．电源的左端为正极
C．通电螺线管的左端为N极
D．滑动变阻器R的滑片不能置于最右端
9．小明在户外实践中，利用随身所带物品制作了简易指南针。他首先利用电池、带绝缘皮的导线、铁钉制成电磁铁，然后将缝衣针磁化并用细线水平悬挂，最后将两者靠近，静止时位置关系如图所示。下列说法正确的是（ ）
A．铁钉的钉尖是S极B．缝衣针的针尖是N极
C．地磁场N极在地理北极附近D．移开电磁铁后，缝衣针静止时针尖所指方向为南
10．如图，将小磁针（N极涂黑）放置在通电螺线管产生的磁场中，小磁针静止时指向正确的是（ ）
A．B．
C．D．
二、多选题
11．根据图中磁感线的方向和小磁针的指向判断，下列四幅图片正确的是（ ）
A．B．C．D．
12．如图所示，a、b分别为电流表两接线柱，c、d分别为电源两极。闭合开关后，把小磁针放在甲端的左侧附近静止时N极指向通电螺线管甲端，则以下判断正确的是（ ）
A．螺线管甲端为N极，另一端为S极
B．螺线管的极性与电流环绕方向有关
C．若d为正极，则a为“-”接线柱
D．螺线管的极性跟电源c、d正负极无关
三、填空题
13．如图所示，开关闭合时，位于螺线管左侧的小磁针将： （选填“顺时针”或“逆时针”）旋转．
14．奥斯特的发现
比较甲、乙得出结论：通电导体周围存在着 。
比较甲、丙得出结论：电流产生的磁场方向与 的方向有关。
通电导线周围存在与电流方向有关的 ，这种现象叫作电流的磁效应。
15．闭合开关S后．小磁针静止时如图所示，则该小磁针的 （选填“A”或“B”）端为N极。
16．如图所示，小明在有机玻璃板上均匀撒满细铁屑，螺线管通电后，为更好地显示磁场分布情况。接下来的操作应该是 。为了进一步探究通电螺线管周围磁场的方向，可用 代替铁屑进行实验。
17．丹麦物理学家 首先发现了电流周围存在磁场，当导线中通过电流时，放在旁边的小磁针会发生偏转。地球本身是一个巨大的磁体，地磁的北极在地理的 附近。
四、实验题
18．如图所示，为“探究通电螺线管外部磁场分布”的实验装置。
（1）在玻璃板上均匀撒上铁屑，放上小磁针。闭合开关后，轻敲玻璃板，根据铁屑分布情况表明，通电螺线管的外部磁场与 磁体周围的磁场相似；
（2）接通电路，小磁针静止时 （选填“N”或“S”）极的指向是该点的磁场方向；
（3）调换电源的正、负极，闭合开关，小磁针的N、S极反转，说明通电螺线管外部的磁场方向与 有关。
《14.3电流的磁场》参考答案
1．C
【详解】A．闭合开关前，小磁针受到地磁场的作用，具有指南北的性质，所以小磁针的S极指向地理的南极，故A错误；
B．闭合开关，通电螺线管周围产生磁场，物理学中对磁场方向的规定是小磁针在磁场中静止时，N极的指向为该点的磁场方向，故B错误；
C．改变图中螺线管电流方向，则电流从螺线管左端流入，从螺线管右端流出，由安培定则可以判断，螺线管右端为N极，由于同名磁极相互排斥，所以小磁针N极所指方向水平向右，故C正确；
D．由于磁体周围的磁场是看不见，摸不着的，但是确确实实是真实存在的，所以没有小磁针，通电螺线管周围的磁场仍然存在，故D错误。
故选C。
2．A
【详解】根据安培定则可知，当开关S闭合后，通电螺线管左侧是南极，右侧是北极，在通电螺线管的内部，磁感线的方向是从南极到北极，图中小磁针的北极指向与通电螺线管内部的磁感线的方向相同，所以小磁针的北极指向不动，故A符合题意，BCD不符合题意。
故选A。
3．A
【详解】A．磁感线的疏密程度代表磁场的强弱，距离通电导线越近，磁场越强，磁感线中间圈更密集，故A正确；
B．磁感线使为了方便描述磁场而引入的，通电导线周围都有磁场，因此白纸的上下空间都有磁场，故B错误；
C．若在白纸上撒上铁屑，只能看出磁场的分布，看不出磁场的方向，故C错误；
D．通电导线周围存在磁场，磁场方向与四指环绕的方向相同，小磁针N极所指的方向即为磁场的方向，因此N 极方向与四指环绕的方向相同，故D错误。
故选A。
4．D
【详解】当导线A端与电池“+”极连通瞬间，小磁针发生偏转，说明小磁针受到磁场的作用，说明通电导线周围存在磁场。故ABC不符合题意，D符合题意。
故选D。
5．C
【详解】A．根据安培定则，用右手握住电磁铁，让四指指向电流的方向，则大拇指所指的那端就是电磁铁的N极，由图可知，电流从电磁铁的下端流入，上端流出，所以电磁铁的上端为N极，故A错误；
B．因为热敏电阻的阻值随温度升高而减小，根据可知，温度越低，电阻越大，电流越小，电磁铁的磁性越弱，故B错误；
C．由乙图可知，当冷库温度为时，热敏电阻，已知控制电路电源电压，根据公式,可得此时控制电路消耗的电功率，故C正确；
D．若控制电路中电源电压降低，根据可知，电路中的电流会变小，要使电磁铁仍能吸下衔铁报警，需要增大电路中的电流，即需要减小热敏电阻的阻值。由乙图可知，热敏电阻的阻值随温度升高而减小，所以需要升高温度，也就是将导致冷库报警温度高于，而不是低于，故D错误。
故选C。
6．B
【详解】A．安培提出了分子电流假说，研究了磁场对电流的作用力规律，故A错误；
B．丹麦的物理学家奥斯特发现了电流的磁效应，即电流周围存在磁场的现象，故B正确；
C．库仑是电荷量单位，它是为纪念法国物理学家库仑而命名的，故C错误；
D．伏特是国际单位制中表示电压的基本单位，为纪念意大利物理学家亚历山德罗•伏特而命名，故D错误．
7．A
【详解】A．底座中的线圈通电后产生磁场，这是电流的磁效应，故A正确；
B．灯泡悬浮是因为同名磁极相互排斥，而不是异名磁极相互吸引，故B错误；
C．磁感线是为了形象描述磁场而假想的曲线，实际并不存在，不能说底座周围存在磁感线，故C错误；
D．若调换灯泡中磁体的磁极方向，底座中的线圈通电后产生磁场方向不变，底座和灯泡间的相互作用力变为吸引力，灯泡通电后不能悬浮，故D错误。
故选A。
8．A
【详解】ABC．已知小磁针静止时N极水平向左，根据磁极间的相互作用可知，通电螺线管的左端为S极，右端为N极；根据安培定则可知，电流从螺线管的右端流入、左端流出，所以电源左端为负极，右端为正极；电流从电流表的正接线柱流入、负接线柱流出，所以电流表的左端为“+”接线柱，故A正确，BC错误；
D．R的滑片置于最右端时，滑动变阻器接入电路的电阻最大，电路中电流最小，不会对电路安全有影响，所以滑动变阻器R的滑片可以置于最右端，故D错误。
故选A。
9．D
【详解】A．由图可知，电流从铁钉的钉尖流入，根据安培定则，右手握住铁钉，四指指向电流方向，大拇指指向钉尖，所以钉尖是 N 极，故A错误；
B．因为异名磁极相互吸引，钉尖是 N 极，所以与钉尖靠近的缝衣针的针尖是S极，故B错误；
C．地磁场的N极在地理南极附近，地磁场的S极在地理北极附近，故C错误；
D．缝衣针被磁化后，移开电磁铁，由于地磁场的作用，缝衣针静止时针尖（S极）所指方向为南，故D正确。
故选D。
10．D
【详解】ABD．图中左边通电螺线管的右端为N极，右边通电螺线管的左端为S极，小磁针静止时，应该是N极指向右侧，S极指向左侧，故AB错误，D正确；
C．图中右边通电螺线管的左端为N极，左边通电螺线管的右端为N极，小磁针静止时，应该是S极指向上方，N极指向下方，故C错误；
故选D。
11．ABC
【详解】A．由右手螺旋定则可知，螺线管右侧为N极，则由同名磁极相互排斥，异名磁极相互吸引可知，小磁针右侧为S极，左侧为N极，故A正确；
B．由右手螺旋定则可知，螺线管左侧为N极，则由同名磁极相互排斥，异名磁极相互吸引可知，小磁针右侧为N极，左侧为S极，故B正确；
C．因磁铁外部磁感线的方向为由N极指向S极，图中两S极相对，故两边磁铁的磁感线都应为指向磁铁，故C正确；
D．条形磁铁外部的磁感线由N极指向S极，而图中磁感线画成了由S极指向N极，故D错误；
故选 ABC。
12．BD
【详解】A．由磁极间的作用规律可知，靠近小磁针N极的螺线管甲端为S极，另一端为N极，故A错误；
BD．由安培定则可知，螺线管的极性与电流环绕方向有关，与电源正负极无关，图中无绕线方法，正负极不同，绕法不同，电流方向也能保持一致，故BD正确；
C．若d端为正极，则电流从电流表a端流入，故a为“＋”接线柱，故C错误。
故选 BD。
13．逆时针
【详解】解答：电流由左后方流入，则右手四指沿电流方向握住导线，则大拇指向右，即电磁铁右端为N极，左端为S极；因同名磁极相互排斥，异名磁极相互吸引，故小磁针N极向右，S极向左偏转，即逆时针转动；
点睛：已知电流方向，则由右手螺旋定则可知磁极的方向，再根据磁极间的相互作用可知小磁针的偏转方向．
14． 磁场 电流 磁场
【解析】【小题1】[1]比较甲、乙（通电与断电），通电时小磁针偏转，断电时回到原位，说明通电导体周围存在磁场。
[2]比较甲、丙（改变电流方向）：电流方向改变，小磁针偏转方向相反，说明电流产生的磁场方向与电流方向有关。
[3]通电导线周围存在与电流方向有关的磁场，这种现象叫作电流的磁效应。
15．A
【详解】由图可知，电流从螺线管的下端流入，上端流出。用右手握住螺线管，四指顺着电流方向（向下），大拇指指向上端，所以螺线管的上端为N极，下端为S极。 根据磁极间的相互作用规律：同名磁极相互排斥，异名磁极相互吸引。 小磁针靠近螺线管N极的一端应该是S极，另一端（A 端）就是N极。
16． 轻敲有机玻璃板 小磁针
【详解】[1]在有机玻璃板上均匀撒满细铁屑，螺线管通电后，由于铁屑与玻璃板之间存在摩擦，铁屑不能自由转动到磁场方向上。为更好地显示磁场分布情况，需要轻敲有机玻璃板，使铁屑受到的摩擦力减小，铁屑在磁场力的作用下能够自由转动，从而显示出磁场的分布情况。
[2]铁屑只能显示磁场的分布情况，不能显示磁场的方向。而小磁针静止时N极所指的方向为磁场的方向，所以为了进一步探究通电螺线管周围磁场的方向，可用小磁针代替铁屑进行实验。
17．
奥斯特
南极
【详解】[1]丹麦物理学家奥斯特通过实验首次揭示了电流的磁效应，即通电导线周围存在磁场，导致小磁针偏转。
[2]地球的地磁北极与地理南极存在对应关系，因地磁场的磁感线从地磁南极（地理北极附近）出发，最终回到地磁北极（地理南极附近）。
18． 条形 N 电流方向
【详解】（1）[1]根据铁屑分布情况可知，通电螺线管周围的磁场与条形磁体的磁场相似，都有两个磁极。
（2）[2]因为小磁针放入磁场，小磁针静止时N极指向和该点磁场方向相同，所以实验中使用小磁针是为了指示磁场方向，从而判断该点的磁场方向。
（3）[3]调换电源正负极，即改变螺线管中的电流方向，发现小磁针偏转方向改变，说明磁场方向与电流方向有关。
题号
1
2
3
4
5
6
7
8
9
10
答案
C
A
A
D
C
B
A
A
D
D
题号
11
12








答案
ABC
BD
