初中物理变阻器习题

这是一份初中物理变阻器习题，共11页。试卷主要包含了单选题，填空题，实验题等内容，欢迎下载使用。

一、单选题

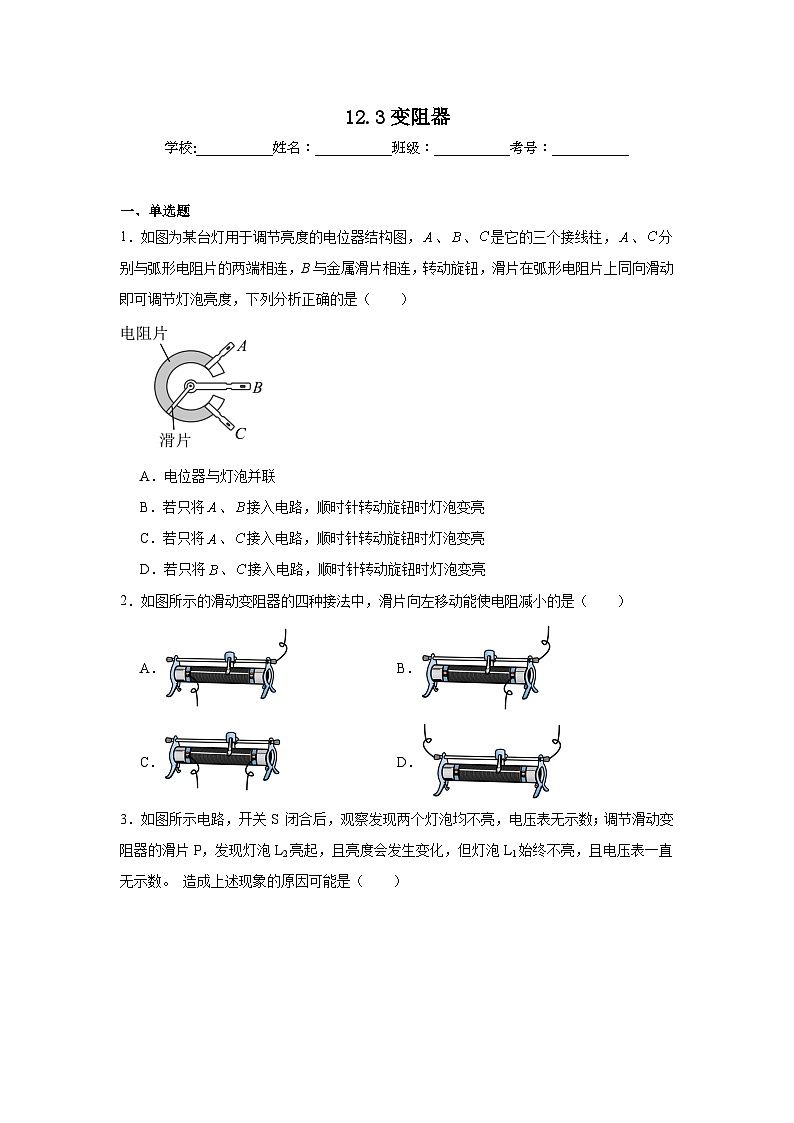

1．如图为某台灯用于调节亮度的电位器结构图，、、是它的三个接线柱，、分别与弧形电阻片的两端相连，B与金属滑片相连，转动旋钮，滑片在弧形电阻片上同向滑动即可调节灯泡亮度，下列分析正确的是（ ）
A．电位器与灯泡并联
B．若只将、接入电路，顺时针转动旋钮时灯泡变亮
C．若只将、接入电路，顺时针转动旋钮时灯泡变亮
D．若只将、接入电路，顺时针转动旋钮时灯泡变亮
2．如图所示的滑动变阻器的四种接法中，滑片向左移动能使电阻减小的是（ ）
A．B．
C．D．

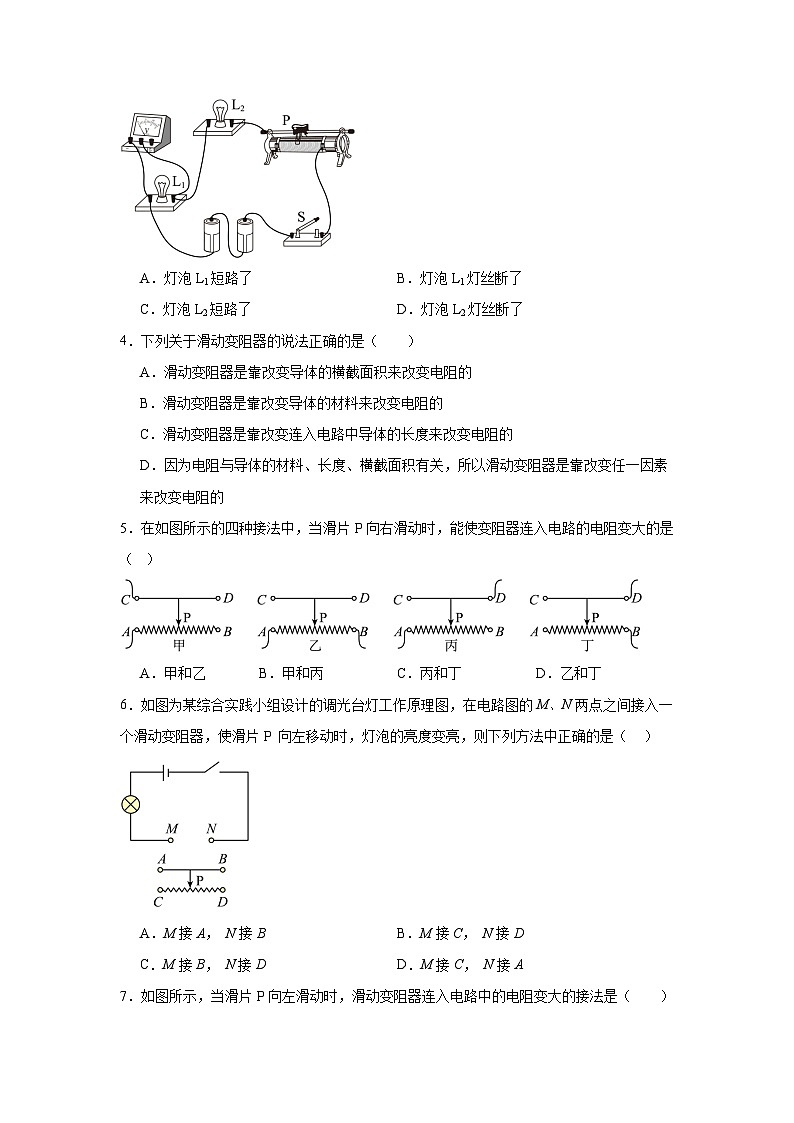

3．如图所示电路，开关S 闭合后，观察发现两个灯泡均不亮，电压表无示数；调节滑动变阻器的滑片P，发现灯泡L2亮起，且亮度会发生变化，但灯泡L1始终不亮，且电压表一直无示数。 造成上述现象的原因可能是（ ）
A．灯泡L1短路了B．灯泡L1灯丝断了
C．灯泡L2短路了D．灯泡L2灯丝断了
4．下列关于滑动变阻器的说法正确的是（ ）
A．滑动变阻器是靠改变导体的横截面积来改变电阻的
B．滑动变阻器是靠改变导体的材料来改变电阻的
C．滑动变阻器是靠改变连入电路中导体的长度来改变电阻的
D．因为电阻与导体的材料、长度、横截面积有关，所以滑动变阻器是靠改变任一因素来改变电阻的
5．在如图所示的四种接法中，当滑片P向右滑动时，能使变阻器连入电路的电阻变大的是（ ）
A．甲和乙B．甲和丙C．丙和丁D．乙和丁
6．如图为某综合实践小组设计的调光台灯工作原理图，在电路图的M、N两点之间接入一个滑动变阻器，使滑片P 向左移动时，灯泡的亮度变亮，则下列方法中正确的是（ ）
A．M接A， N接BB．M接C， N接D
C．M接B， N接DD．M接C， N接A
7．如图所示，当滑片P向左滑动时，滑动变阻器连入电路中的电阻变大的接法是（ ）
A．B．
C．D．

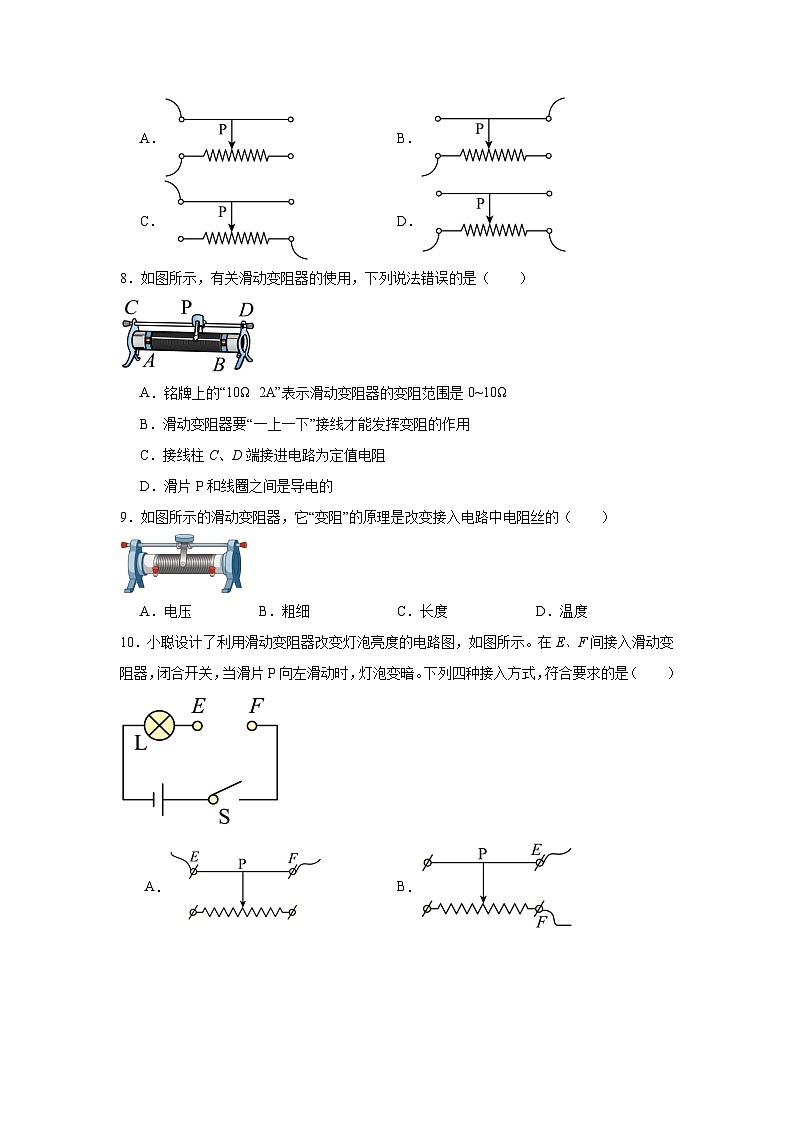

8．如图所示，有关滑动变阻器的使用，下列说法错误的是（ ）
A．铭牌上的“10Ω 2A”表示滑动变阻器的变阻范围是0~10Ω
B．滑动变阻器要“一上一下”接线才能发挥变阻的作用
C．接线柱C、D端接进电路为定值电阻
D．滑片P和线圈之间是导电的
9．如图所示的滑动变阻器，它“变阻”的原理是改变接入电路中电阻丝的（ ）
A．电压B．粗细C．长度D．温度
10．小聪设计了利用滑动变阻器改变灯泡亮度的电路图，如图所示。在E、F间接入滑动变阻器，闭合开关，当滑片P向左滑动时，灯泡变暗。下列四种接入方式，符合要求的是（ ）
A．B．
C．D．
二、填空题
11．如图所示，电阻箱阻值的读数是 ，此电阻箱能接入电路中的最大阻值是 。
12．电阻箱：电阻不仅 变化，还可以从中读出 的变阻器。
13．如图所示为旋转式变阻器，若图中旋转式变阻器的A、B两接线柱连入电路，则当转轴顺时针旋转时，它连入电路的电阻将变 ；图中电阻箱的示数为 Ω。
14．图甲为某可调亮度的台灯，图乙为其用于调光的电位器结构图。a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连。转动旋钮，滑片在弧形电阻丝上滑动即可调节灯泡亮度。则为了使电位器达到调光的目的，它与灯泡的连接方式为 。若将b、c两点接入电路，顺时针转动旋钮时灯泡中的电流将 （选填“变大”“不变”或“变小”）。
15．如图所示，连接好电路，闭合开关后，灯泡非常暗，无论如何调节滑动变阻器的滑片，灯泡亮度和电流表的示数都不改变，则导线1和2分别接在了滑动变阻器的 两个接线柱上。
三、实验题
16．在“探究影响导体电阻大小的因素”实验时，实验室提供了4根电阻丝，规格、材料如表所示，小兵、小红两位同学做出了如下猜想：①导体的电阻与导体的长度有关；②导体的电阻与导体的横截面积有关；③导体的电阻与导体的材料有关。为了验证上述猜想，他们设计了如图甲所示的实验电路：
(1)在M、N之间分别接不同的导体，通过观察 来比较导体电阻的大小更精准，此过程用到的研究方法是 ；
(2)为了验证上述猜想③，应该选用编号 两根电阻丝进行实验；
(3)一个同学探究猜想②时将电阻丝D接入电路，读出电流表示数，然后再将电阻丝D对折后接入电路中，发现电流表示数变大。据此，他得出结论；导体的横截面积越大，电阻越小。他的这种实验方法是 （选填“正确”或“错误”）的。理由是： ；
(4)小红所在兴趣小组想继续探究“用滑动变阻器改变电流”的实验。如图乙所示，请你帮他连接好实物图，要求：电压表测小灯泡两端电压，滑动变阻器的滑片向A端移动时，灯泡变亮；
(5)在闭合开关前，滑片P应移到 （选填“A”或“B”）端，目的是 ；
(6)若小明误将滑动变阻器两个下接线柱连入电路，则向A端移动滑片时，滑动变阻器连入电路的阻值 。
《12.3变阻器》参考答案
1．B
【详解】A．电流越大，台灯越亮，只有灯泡与电位器串联，调节电位器时，通过灯泡的电流才会变化，从而亮度变化，故A错误；
B．若只将A、B接入电路，则电位器中只有A到滑片P之间的电阻片被连入电路，顺时针转动旋钮，连入电路的电阻片长度变短，电阻变小，串联电路中，电阻变小，电流变大，则灯泡变亮，故B正确；
C．若只将A、C接入电路，连入电路的是全部的弧形电阻片，顺时针转动旋钮并不会改变接入电路的电阻片长度，电路中电流不变，所以灯泡亮度保持不变，故C错误；
D．若只将B、C接入电路，则电位器中只有C到滑片P之间的电阻片被连入电路，顺时针转动旋钮，连入电路的电阻片长度变长，电阻变大，串联电路中，电阻变大，电流变小，则灯泡变暗，故D错误。
故选B。
2．A
【详解】滑动变阻器的接法应为“一上一下”，图A中滑片向左移动时接入的电阻变小，图B中滑片向左移动时接入的电阻变大。
故选A。
3．A
【详解】BD．如图，L1、L2两灯与滑动变阻器串联，电压表并联在L1两端，开关S闭合后，观察发现两个灯泡均不亮，电压表无示数；调节滑动变阻器的滑片P，发现灯泡L2亮起，则电路是通路，即灯泡L1、L2的灯丝不可能断了，故BD不符合题意；
A．若灯泡L1短路了，则L2灯与滑动变阻器串联，调节滑动变阻器的滑片P，L2发光，灯泡L1始终不亮，且电压表也被短路一直无示数，故A符合题意；
C．灯泡L2短路了，则L1亮，L2不亮，电压表有示数，故C不符合题意。
故选A。
4．C
【详解】滑动变阻器的电阻丝的材料、横截面积、温度都不变，改变电阻大小的方法是改变连入电路中导体的长度。
故选C。
5．B
【详解】由图甲可知，滑片向右移动时，滑动变阻器连入电路的电阻变大；由图乙可知，滑动变阻器同时接下面两个接线柱，移动滑片，滑动变阻器连入电路的电阻不变；由图丙可知，向右移动滑片，滑动变阻器接入电路的阻值变大；由图丁可知，向右移动滑片时，接入电路的滑动变阻器阻值变小；综上可知甲和丙图中，当滑片P向右滑动时，能使变阻器连入电路的电阻变大，故B符合题意，ACD不符合题意。
故选B。
6．D
【详解】在电路图的M、N两点之间接入一个滑动变阻器，滑动变阻器与灯泡串联；滑片P向左移动时，灯泡的亮度变亮，说明通过小灯泡的电流变大，即变阻器接入电路的电阻变小，所以应该是变阻器滑片左边的电阻丝接入电路，故必须选择C接线柱；变阻器按一上一下接入电路，上面的接线柱选择A或B接线柱均可，故D正确，故 ABC错误。
故选D。
7．C
【详解】A．由图知，滑动变阻器接左上与左下两个接线柱，当滑片向左移动时，接入电路的电阻丝长度变短，接入电路的阻值变小，故A不符合题意；
B．由图知，滑动变阻器接右上与左下两个接线柱，当滑片向左移动时，接入电路的电阻丝长度变短，接入电路的阻值变小，故B不符合题意；
C．由图知，滑动变阻器接左上与右下两个接线柱，当滑片向左移动时，接入电路的电阻丝长度变长，接入电路的阻值变大，故C符合题意；
D．由图知，滑动变阻器同时接下面两个接线柱，滑动变阻器整根电阻丝接入电路，当滑片向左滑动时，接入电路的电阻丝长度不变，接入电路的阻值不变，故D不符合题意。
故选C。
8．C
【详解】A．铭牌说明变阻器连入电路的最大阻值为10Ω，即该变阻器的变阻范围为0~10Ω。故A正确，不符合题意；
B．只有一上一下的接线，才能改变变阻器连入电路的电阻丝的长度，从而改变变阻器连入电路的电阻。故B正确，不符合题意；
C．接线柱C、D端接进电路时，变阻器中只有金属杆部分有电流通过，相当于电阻为0的导线。故C错误，符合题意；
D．滑片P和线圈之间是导电的，这样才能通过滑片移动改变接入电路的电阻，故D正确，不符合题意。
故选C。
9．C
【详解】滑动变阻器之所以能改变电阻阻值，靠的是改变接入电路中电阻丝的长度来改变电阻的，长度变长，电阻变大；长度变小，电阻变小。
故选C。
10．B
【详解】根据题目信息，接入的滑动变阻器与小灯泡构成串联，要求滑片向左滑动灯泡变暗，即总电流变小，总电阻变大，根据串联电阻规律，滑动变阻器阻值要增大，说明向左滑动远离下接线柱，下接线柱接右边，且要“一上一下”连接，故ACD不符合题意，B符合题意。
故选B。
11． 9018 9999
【解析】【小题1】[1]如图所示，电阻箱阻值
[2]电阻箱能接入电路中的最大阻值
12． 可以 电阻值
【详解】[1][2]电阻箱是一种可以改变电阻大小的变阻器，并且可以读出连入电路中具体的电阻值。”
13． 大 2035
【详解】[1]如图所示，旋转式变阻器通过改变接入电路的电阻片的长度来改变接入电路的电阻值，当把A、B两接线柱连入电路，则连入电路的弧形电阻片是AP段。当转轴顺时针旋转时，接入电路的电阻片变长，电阻值变大。
[2]图中电阻箱表示的电阻是
14． 串联 变大
【详解】[1]电位器串联在电路中能改变电路中电流的大小，从而改变灯泡的亮度，所以图中电位器与灯泡是串联的。
[2]由图示知，若将b、c两点接入电路，顺时针转动旋钮时电阻丝接入电路中的长度变短，电阻变小，电路中的电流将变大。
15．C、D
【详解】根据题意，无论如何调节滑动变阻器的滑片，灯泡亮度和电流表的示数都不改变，说明滑动变阻器使用了同上接线柱或同时使用了同下接线柱，由于闭合开关后，灯泡非常暗，说明同时使用了同下接线柱，因此是导线1和2分别接在了滑动变阻器的C、D两个接线柱上。
16．(1) 电流表示数 转换法
(2)AD
(3) 错误 没有控制导体长度不变
(4)
(5) B 保护电路
(6)不变
【详解】（1）[1][2]在M、N之间分别接不同的导体，可以通过观察电流表示数来比较导体电阻的大小，虽然根据灯泡的亮度也可以比较导体电阻的大小，但接入电路的电阻变化不大时，灯泡的亮度区别不大，很难判断，故通过电流表的示数比较导体电阻的大小更精确，这种方法叫转换法。
（2）要验证猜想③，即验证导体的电阻与导体的材料有关，需控制导体的长短、横截面积相同，改变导体的材料，由表中数据可知，应选编号A、D的两根电阻丝进行实验。
（3）[1][2]为了验证猜想②，即验证导体的电阻与导体的横截面积有关，应该控制导体材料与长度相同，仅改变横截面积，实验中将电阻丝D接入电路，读出电流表示数，然后再将电阻丝D对折后接入电路中，导体横截面积发生了变化，同时长度也发生了变化，所以他的这种实验方法是错误的。
（4）“用滑动变阻器改变电流”需将滑动变阻器“一上一下”接入电路，由于要求“滑动变阻器的滑片向A端移动时，灯泡变亮”，所以滑动变阻器接接左下接线柱，使滑动变阻器的滑片向A端移动时，电阻变小，电流变大；电压表并联在小灯泡两端，由于电源是2节干电池，所以电压不会超3V，所以电压表接小量程。故作图如下：
（5）[1][2]为了保护电路，在闭合开关之前，滑片P应移到阻值最大处，需远离下面的接线柱，故滑片应移到B端。
（6）将滑动变阻器两个下接线柱连入电路，相当于与一个定值电阻接入电路，所以移动滑片时，滑动变阻器连入电路的阻值不变。
编号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.5
0.5
B
镍铬合金
1.0
0.5
C
镍铬合金
0.5
1.0
D
锰铜合金
0.5
0.5
题号
1
2
3
4
5
6
7
8
9
10
答案
B
A
A
C
B
D
C
C
C
B
