2025-2026学年河北省石家庄一中高二（上）期中物理试卷（含答案）

这是一份2025-2026学年河北省石家庄一中高二（上）期中物理试卷（含答案），共7页。试卷主要包含了单选题，多选题，实验题，计算题等内容，欢迎下载使用。

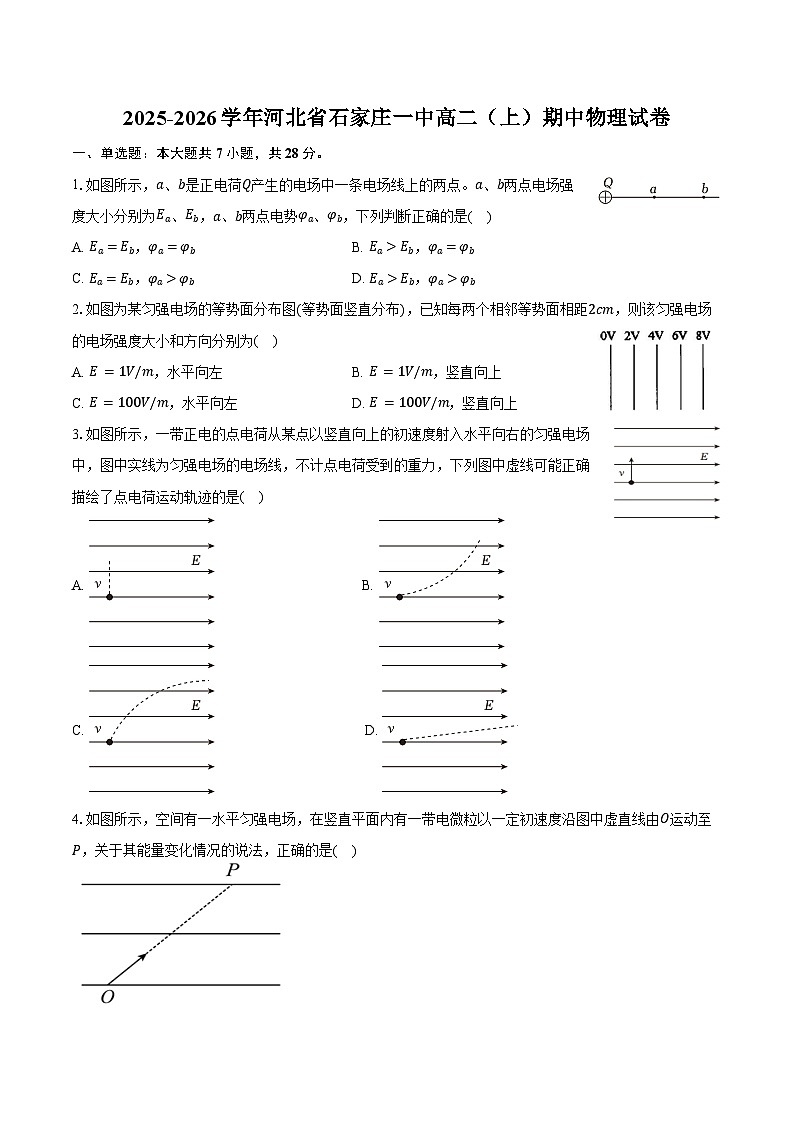

1.如图所示，a、b是正电荷Q产生的电场中一条电场线上的两点。a、b两点电场强度大小分别为Ea、Eb，a、b两点电势φa、φb，下列判断正确的是( )
A. Ea=Eb，φa=φbB. Ea>Eb，φa=φb
C. Ea=Eb，φa>φbD. Ea>Eb，φa>φb
2.如图为某匀强电场的等势面分布图(等势面竖直分布)，已知每两个相邻等势面相距2cm，则该匀强电场的电场强度大小和方向分别为( )
A. E=1V/m，水平向左B. E=1V/m，竖直向上
C. E=100V/m，水平向左D. E=100V/m，竖直向上
3.如图所示，一带正电的点电荷从某点以竖直向上的初速度射入水平向右的匀强电场中，图中实线为匀强电场的电场线，不计点电荷受到的重力，下列图中虚线可能正确描绘了点电荷运动轨迹的是( )
A. B.
C. D.
4.如图所示，空间有一水平匀强电场，在竖直平面内有一带电微粒以一定初速度沿图中虚直线由O运动至P，关于其能量变化情况的说法，正确的是( )

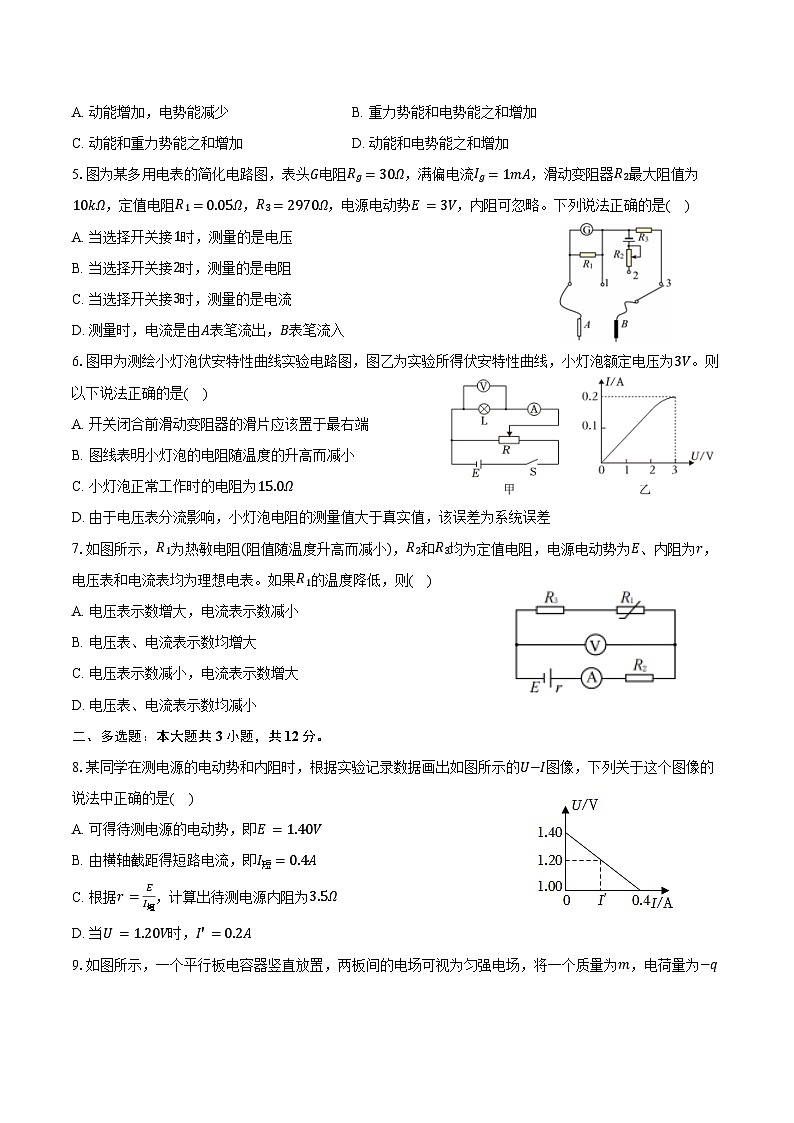

A. 动能增加，电势能减少B. 重力势能和电势能之和增加
C. 动能和重力势能之和增加D. 动能和电势能之和增加
5.图为某多用电表的简化电路图，表头G电阻Rg=30Ω，满偏电流Ig=1mA，滑动变阻器R2最大阻值为10kΩ，定值电阻R1=0.05Ω，R3=2970Ω，电源电动势E=3V，内阻可忽略。下列说法正确的是( )
A. 当选择开关接1时，测量的是电压
B. 当选择开关接2时，测量的是电阻
C. 当选择开关接3时，测量的是电流
D. 测量时，电流是由A表笔流出，B表笔流入
6.图甲为测绘小灯泡伏安特性曲线实验电路图，图乙为实验所得伏安特性曲线，小灯泡额定电压为3V。则以下说法正确的是( )
A. 开关闭合前滑动变阻器的滑片应该置于最右端
B. 图线表明小灯泡的电阻随温度的升高而减小
C. 小灯泡正常工作时的电阻为15.0Ω
D. 由于电压表分流影响，小灯泡电阻的测量值大于真实值，该误差为系统误差
7.如图所示，R1为热敏电阻(阻值随温度升高而减小)，R2和R3均为定值电阻，电源电动势为E、内阻为r，电压表和电流表均为理想电表。如果R1的温度降低，则( )
A. 电压表示数增大，电流表示数减小
B. 电压表、电流表示数均增大
C. 电压表示数减小，电流表示数增大
D. 电压表、电流表示数均减小
二、多选题：本大题共3小题，共12分。
8.某同学在测电源的电动势和内阻时，根据实验记录数据画出如图所示的U−I图像，下列关于这个图像的说法中正确的是( )
A. 可得待测电源的电动势，即E=1.40V
B. 由横轴截距得短路电流，即I短=0.4A
C. 根据r=EI短，计算出待测电源内阻为3.5Ω
D. 当U=1.20V时，I′=0.2A

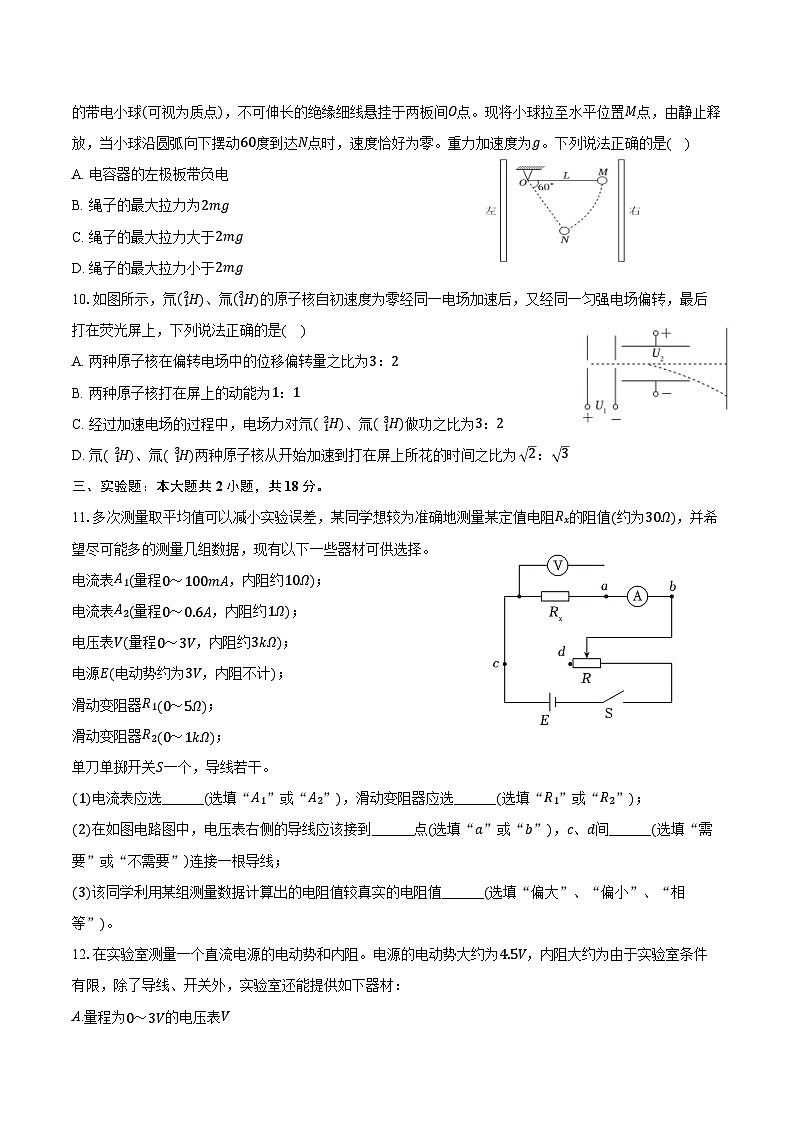

9.如图所示，一个平行板电容器竖直放置，两板间的电场可视为匀强电场，将一个质量为m，电荷量为−q的带电小球(可视为质点)，不可伸长的绝缘细线悬挂于两板间O点。现将小球拉至水平位置M点，由静止释放，当小球沿圆弧向下摆动60度到达N点时，速度恰好为零。重力加速度为g。下列说法正确的是( )
A. 电容器的左极板带负电
B. 绳子的最大拉力为2mg
C. 绳子的最大拉力大于2mg
D. 绳子的最大拉力小于2mg
10.如图所示，氘(12H)、氚(13H)的原子核自初速度为零经同一电场加速后，又经同一匀强电场偏转，最后打在荧光屏上，下列说法正确的是( )
A. 两种原子核在偏转电场中的位移偏转量之比为3：2
B. 两种原子核打在屏上的动能为1：1
C. 经过加速电场的过程中，电场力对氘( 12H)、氚( 13H)做功之比为3：2
D. 氘( 12H)、氚( 13H)两种原子核从开始加速到打在屏上所花的时间之比为 2： 3
三、实验题：本大题共2小题，共18分。
11.多次测量取平均值可以减小实验误差，某同学想较为准确地测量某定值电阻Rx的阻值(约为30Ω)，并希望尽可能多的测量几组数据，现有以下一些器材可供选择。
电流表A1(量程0～100mA，内阻约10Ω)；
电流表A2(量程0～0.6A，内阻约1Ω)；
电压表V(量程0～3V，内阻约3kΩ)；
电源E(电动势约为3V，内阻不计)；
滑动变阻器R1(0～5Ω)；
滑动变阻器R2(0～1kΩ)；
单刀单掷开关S一个，导线若干。
(1)电流表应选______(选填“A1”或“A2”)，滑动变阻器应选______(选填“R1”或“R2”)；
(2)在如图电路图中，电压表右侧的导线应该接到______点(选填“a”或“b”)，c、d间______(选填“需要”或“不需要”)连接一根导线；
(3)该同学利用某组测量数据计算出的电阻值较真实的电阻值______(选填“偏大”、“偏小”、“相等”)。
12.在实验室测量一个直流电源的电动势和内阻。电源的电动势大约为4.5V，内阻大约为由于实验室条件有限，除了导线、开关外，实验室还能提供如下器材：
A.量程为0～3V的电压表V
B.量程为0～0.6A的电流表A1
C.量程为0～3A的电流表A2
D.阻值为4.0Ω的定值电阻R1
E.最大阻值为100Ω的滑动变阻器R4
F.最大阻值为10Ω的滑动变阻器R3
选择电压表、电流表、定值电阻、滑动变阻器等器材，采用图甲所示电路测量电源甲的电动势和内阻。
(1)电流表应该选择______(选填“B”或“C”)；滑动变阻器应该选择______(选填“E”或“F”)；
(2)分别以电流表的示数I和电压表的示数U为横坐标和纵坐标，计算机拟合得到如图乙所示U−I图像，U和I的单位分别为V和A，拟合公式为U=−5.8I+4.6，则电源甲的电动势E=______V，内阻r=______Ω；(均保留两位有效数字)
(3)在测量电源的电动势和内阻的实验中，产生系统误差的主要原因是______。
A.电压表的分流作用
B.电压表的分压作用
C.电流表的分压作用
D.电流表的分流作用
四、计算题：本大题共3小题，共30分。
13.如图所示，竖直放置的金属极板A、B，其中极板A连接电源负极，B连接正极，紫外线照射金属极板A使其发生光电效应。一个电子从极板A上的M点逸出时速度大小为v0，方向与水平方向的夹角为60°，当它运动到N点时，速度方向与水平方向的夹角变为30°。不计电子的重力，已知电子的质量为m，电荷量为−e，求：
(1)粒子到达N点时的速度大小vN；
(2)M、N两点间的电势差UMN。
14.如图所示的电路中，两平行金属板A、B水平放置，接入如图所示电路中，两板间的距离d=50cm，电源电动势E=15V，内电阻为r。电阻R1=4Ω，R2=10Ω，闭合开关S，待电路稳定后，将一带电的小球放入板间恰能保持静止，若小球质量为m=2×10−2kg，电量q=1×10−2C，取g=10m/s2，求：
(1)电容器两端的电压；
(2)电源的内阻。
15.如果一矩形ABCD以MN为边界对称分成左右两个边长均为d的正方形，MN的中点为O，两正方形内均存在匀强电场，左侧正方形内电场方向水平向左，右侧正方形内电场方向水平向右，两匀强电场的电场强度大小相等。MN为一条等势线，其电势为φ0(φ0>0)，AD和BC的电势均为零。一质量为m、电荷量为−q(q>0)的带电粒子从AM的中点垂直电场以某一速度射入左侧电场，当粒子第二次经过MN边界时，恰好从N点离开，不计粒子重力。
(1)求粒子在电场中的加速度大小a；
(2)求该带电粒子垂直电场射入左侧电场的速度大小v；
(3)若将该粒子置于O点，给粒子另一速度使之沿水平方向做往复运动，且运动过程中动能和电势能之和恒为E0，求该粒子运动过程中距离O点的最远距离x和粒子在水平方向做往复运动的周期T。
参考答案
1.D
2.C
3.C
4.B
5.B
6.C
7.A
8.AD
9.AC
10.BD
11.A1，R1； a，需要； 偏小
12.B;F 4.6;1.8 A
13.(1)粒子到达N点时的速度大小为 3v0 (2)M、N两点间的电势差为−mv02e
14.解：(1)小球在平行板电容器内处于静止状态，受力平衡，根据平衡条件得
Udq=mg
解得电容器两端的电压为
U=10V
(2)对R2，根据欧姆定律得
I=UR2=1010A=1A
根据闭合电路的欧姆定律得
I=ER1+R2+r
联立解得
r=1Ω
答：(1)电容器两端的电压为10V；
(2)电源的内阻为1Ω。
15.(1)粒子在电场中的加速度大小a为qφ0md (2)该带电粒子垂直电场射入左侧电场的速度大小v为13 qφ0m (3)该粒子运动过程中距离O点的最远距离x为(1+E0qϕ0)d，粒子在水平方向做往复运动的周期T为4dqϕ0 2m(E0+qφ0)
