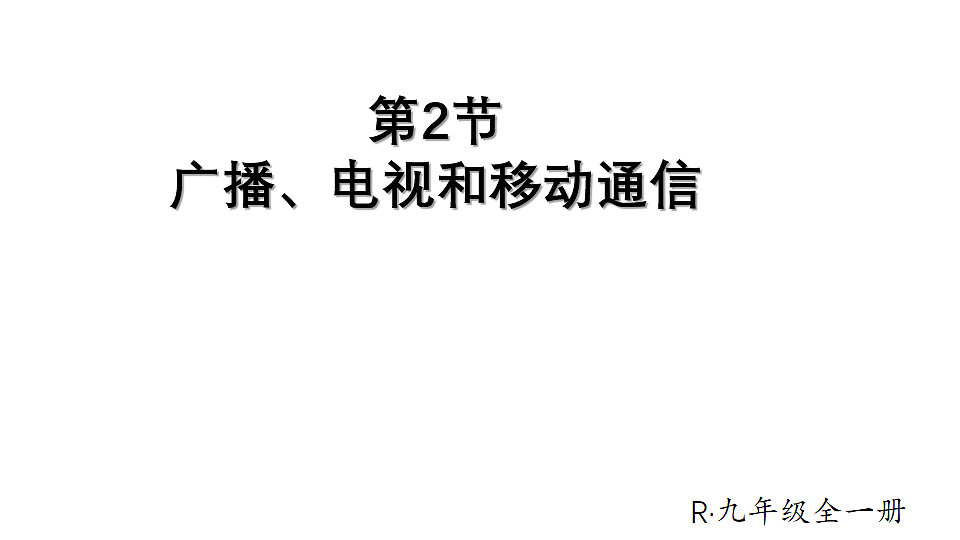

初中物理新人教版九年级全册第二十一章第二节 广播、电视和移动通信教学课件（2026春）

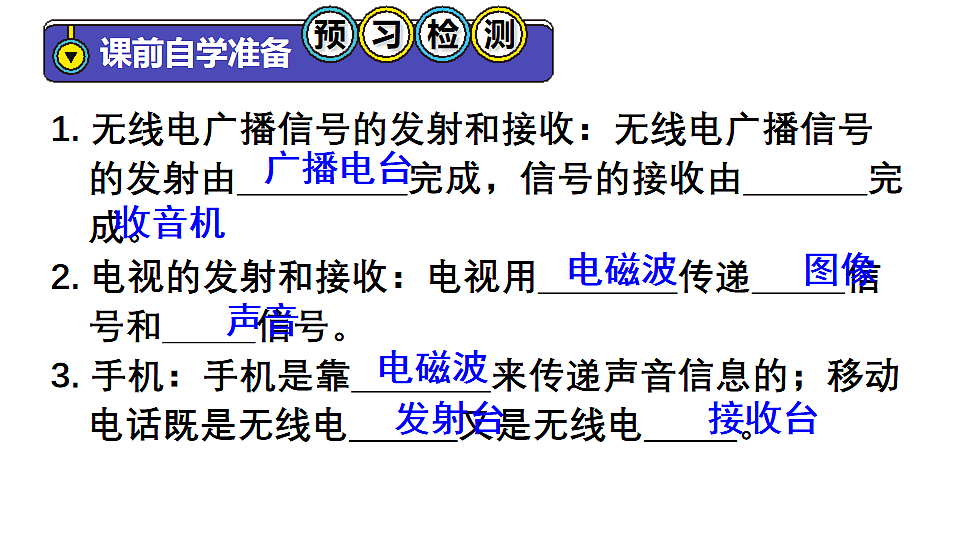

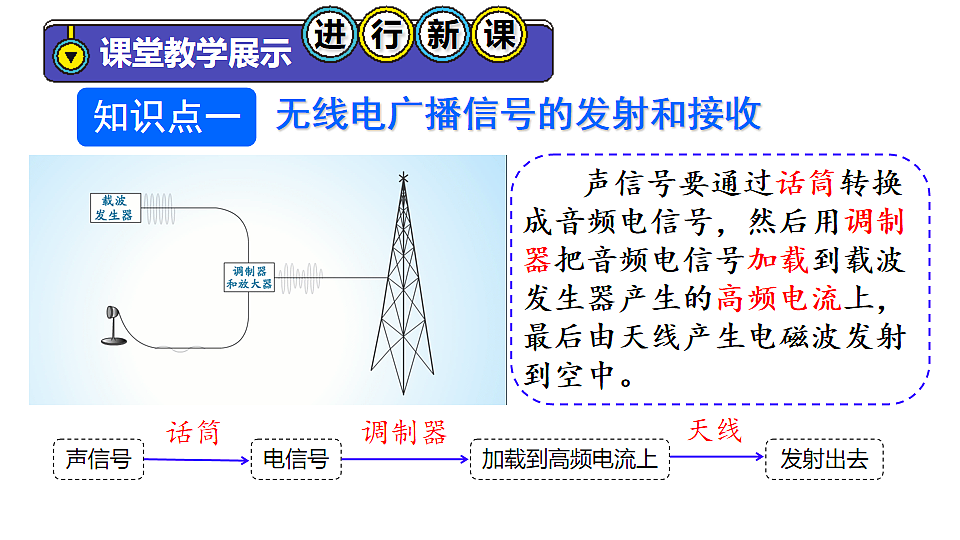

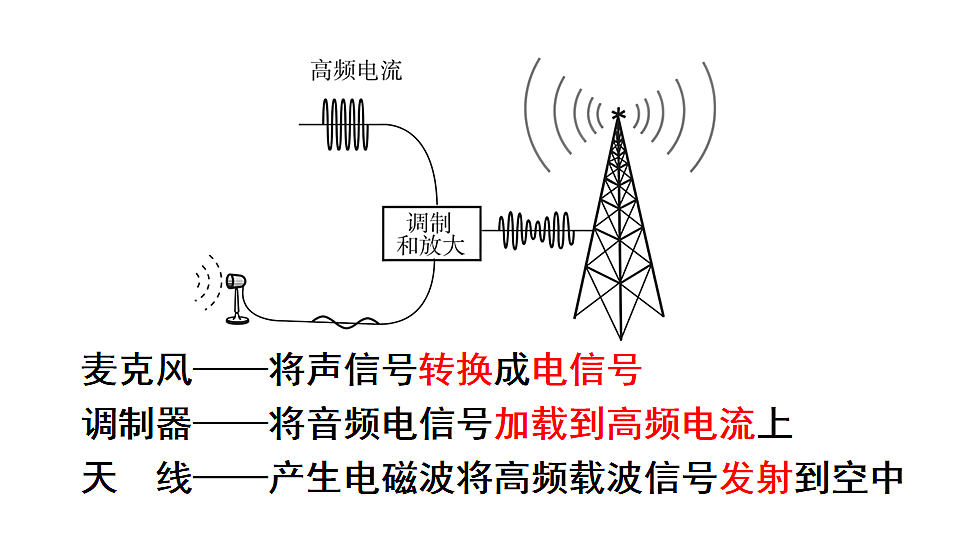

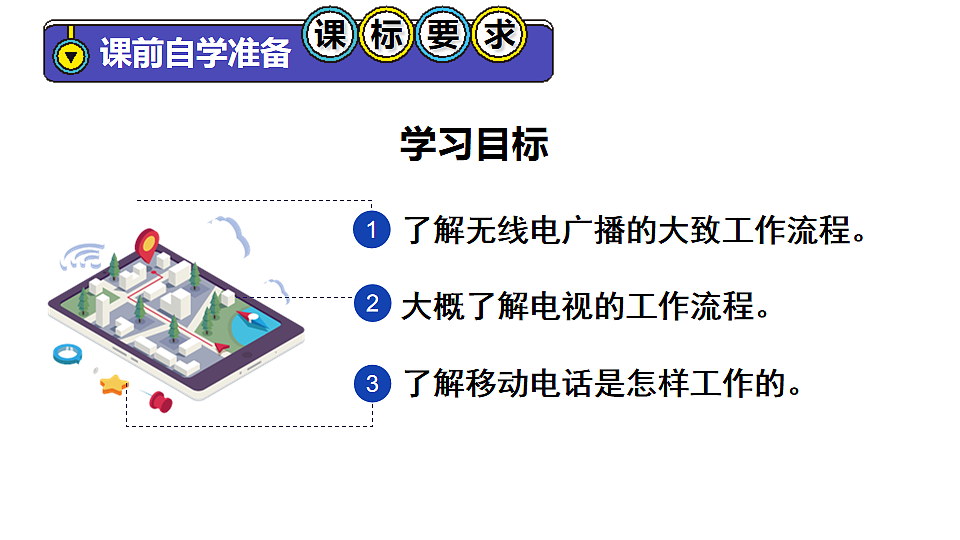

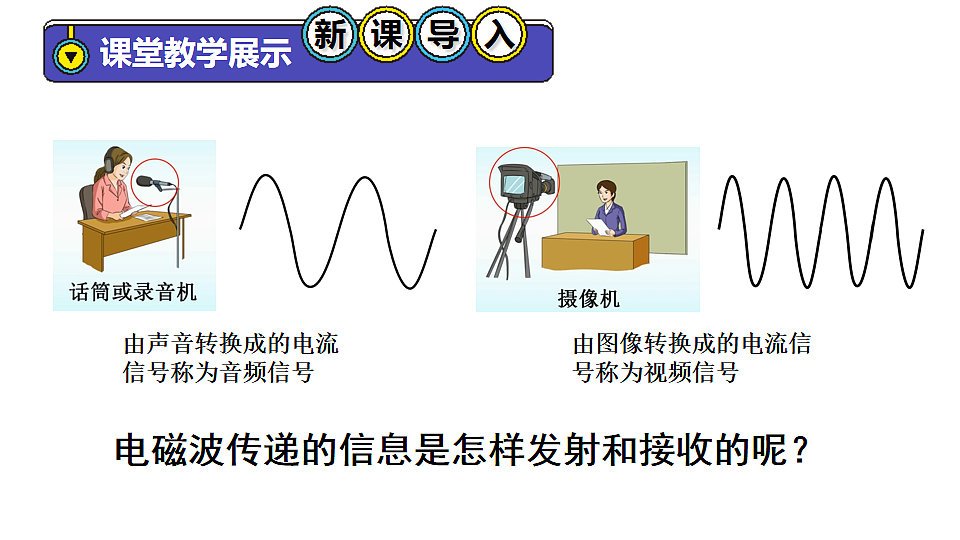

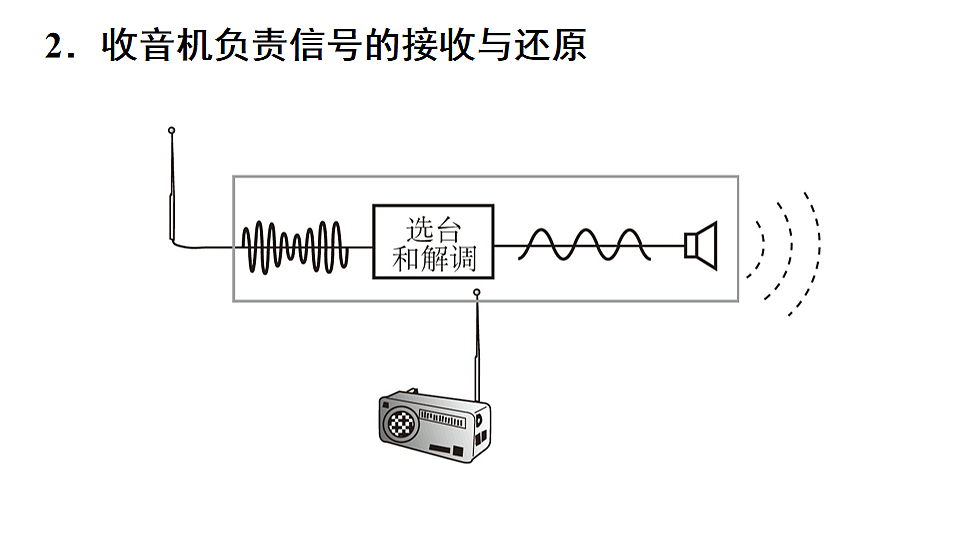

状元成才路第2节广播、电视和移动通信R·九年级全一册学习目标1. 无线电广播信号的发射和接收：无线电广播信号的发射由___________完成，信号的接收由________完成。2. 电视的发射和接收：电视用_________传递______信号和______信号。3. 手机：手机是靠_________来传递声音信息的；移动电话既是无线电_______又是无线电______。广播电台收音机电磁波图像声音电磁波发射台接收台状元成才路电磁波传递的信息是怎样发射和接收的呢？状元成才路由声音转换成的电流信号称为音频信号 由图像转换成的电流信号称为视频信号 　　声音和图像是怎样从电（视）台传来的？状元成才路状元成才路 声信号要通过话筒转换成音频电信号，然后用调制器把音频电信号加载到载波发生器产生的高频电流上，最后由天线产生电磁波发射到空中。无线电广播信号的发射和接收知识点一　　麦克风——将声信号转换成电信号　　调制器——将音频电信号加载到高频电流上　　　　　　　天　线——产生电磁波将高频载波信号发射到空中状元成才路　　2．收音机负责信号的接收与还原状元成才路 空间传播的电磁波由天线接收，但由于天线能接受各种频率的电磁波，必须用调谐器选择所需的某频率的电磁波。由于调谐器选出的信号含有高频电流成分，所以需要解调器从高频电信号中取出其中的音频信号。音频信号经放大器放大后被送入扬声器，扬声器把音频电信号转换成声音。　　天　线——接收各种各样的电磁波　　调谐器——选择需要电台的载波信号（解调）　　解　调——从载波信号中复原音频信号　　扬声器——将音频电信号转换成声音状元成才路电磁波的发射与接收状元成才路电视信号的发射和接收知识点二状元成才路电视用电磁波传递图像信号和声音信号。声音信号的产生、传播和接收跟无线电广播的工作过程相似。　　1．图像信号工作过程　　摄像机——将图像转换成电信号　　发射机——将电信号加载到频率很高的电流上　　天 线——将高频信号发射到空中状元成才路　　2．电视接收机工作过程　　接 收 机——取出并放大图像和音频电信号　　显 示 器——复原图像信号　　天 　线——接收包含声、像信息的高频信号　　音频放大——将微弱音频电信号放大并输出状元成才路　　手机既是无线电发射台又是无线电接收台　　移动电话：（发射接收二合一）移动通信信号的发射和接收知识点三状元成才路基站的天线状元成才路　　手机借助基站进行交流状元成才路手机通信原理移动电话的体积很小，发射功率不大；要靠基站转接。基站跟电话交换机相连。1.下列说法正确的是（ ）A.发射电磁波要使用振荡器、调谐器和天线B.接收电磁波要使用天线、调制器、解调器 和喇叭C.电磁波只能传递声音，不能传递图像D.电磁波在真空中的传播速度约为3×108m/s知识点1 无线电广播信号的发射和接收话筒、D调谐器状元成才路2.下列说法中错误的是（ ）A.电视机的接收天线的作用是接收载有图像和声音 信号的高频信号B.我们现在广泛使用的闭路电视不是利用电磁波， 因为它们不再使用天线C.电视机的内部元件可以把图像信号从高频电磁波 中取出并放大D.显像管可以把电信号还原成图像B 解析：闭路电视的接收站（有线台）有碟形天线，这种天线用来接收从卫星上传送出的电磁波信号。知识点2 电视信号的发射和接收√×√√状元成才路3.我市目前已全面开通了5G手机通信业务。使用5G手机不仅可以通话，还可以随时通过无线网络上网。下列说法正确的是（ ）A．电磁波不能在真空中传播B．手机通话是直接传输声信号C．电磁波在空气中的传播速度是340m/sD．手机无线上网是利用电磁波传输数字信号D知识点3 移动电话 移动电话是用空间的电磁波来传递声音信息，并非直接传输声信号。3×108m/s状元成才路有一款不用充电的新型手机，其核心技术是利用了通话时声波的能量，下列说法错误的是 （ ）A．这种手机具有把声能转化为电能的功能B．手机是通过电磁波传递信息的C．电磁波的频率越高，它的波长越长D．电磁波在空气中的传播速度约为 3×108m/sC声波也具有能量，声能也可以转化为电能电磁波的波长与频率成反比√×√√声音、图像信号的发射、传播和接收过程广播、电视和移动通信无线电广播信号的发射和接收电视信号的发射和接收移动通讯移动电话的工作原理基站信号的发射——广播电台信号的接收——收音机状元成才路1.从课后习题中选取；2.完成练习册本课时的习题。状元成才路1.无线电广播信号是由广播电台发送的，请在方框中将电磁波信号产生和发射流程中使用的装置补充完整。（见教材P181）状元成才路话筒天线2.某同学用收音机收听中央广播电视总台1008kHz频道播放的钢琴节目，某时刻他听到演员弹奏频率为440Hz的“6”音。问：（1）在该时刻，话筒输出的音频电信号的频率是多少？（2）此时收音机接收到的空中电磁波的频率是多少？440kHz1008kHz状元成才路3.如图所示，中央电视塔的塔尖高耸入云，它的主要作用是什么?状元成才路 中央电视塔的塔尖的主要作用是作为广播和电视信号的发射天线。4.老式电话的话筒中有一个装着炭粒的小盒子(图甲)，对着话筒讲话时由于声音的振动，膜片时紧时松地压迫炭粒，压紧时图中A、B之间的电阻变小，放松时电阻变大。在A、B之间加高频等幅电压（图乙)，对着话筒讲话(声波频率如图丙所示)，此时话筒中的电流大概是怎样的?若把该电流信号用电磁波发射出去，发射的电磁波中是否有讲话的声音信息?状元成才路由于声音的振动，膜片时紧时松地压迫炭粒，炭粒的电阻随之发生改变，流过炭粒的电流就会相应改变，于是形成了随声音变化的电流信号，所以话筒中的电流频率大概和图丙中的声波频率相同。发射的电磁波中没有讲话的声音信息，而是不断变化的电流信号，接收端接受到电磁波后，将不断变化的电流信号转化为声音信息。状元成才路
