天津市和平区汇文中学2025-2026学年九年级上学期期中考试物理试题（有答案和解析）

这是一份天津市和平区汇文中学2025-2026学年九年级上学期期中考试物理试题（有答案和解析），共23页。试卷主要包含了多选题，填空题，综合题等内容，欢迎下载使用。

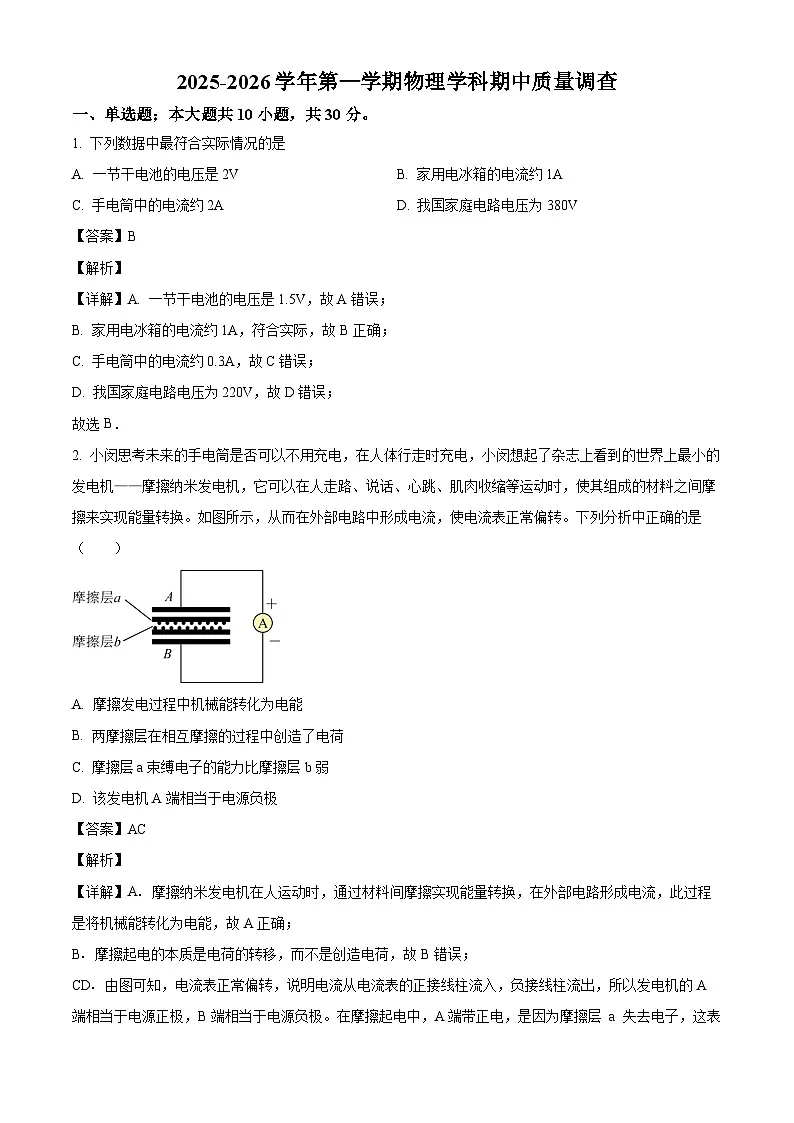

1. 下列数据中最符合实际情况的是
A. 一节干电池的电压是2V B. 家用电冰箱的电流约1A
C. 手电筒中的电流约2A D. 我国家庭电路电压为380V
【答案】B
【解析】
【详解】A. 一节干电池的电压是1.5V，故A错误；
B. 家用电冰箱的电流约1A，符合实际，故B正确；
C. 手电筒中的电流约0.3A，故C错误；
D. 我国家庭电路电压为220V，故D错误；
故选B．
2. 小闵思考未来的手电筒是否可以不用充电，在人体行走时充电，小闵想起了杂志上看到的世界上最小的发电机——摩擦纳米发电机，它可以在人走路、说话、心跳、肌肉收缩等运动时，使其组成的材料之间摩擦来实现能量转换。如图所示，从而在外部电路中形成电流，使电流表正常偏转。下列分析中正确的是（ ）
A. 摩擦发电过程中机械能转化为电能
B. 两摩擦层在相互摩擦的过程中创造了电荷
C. 摩擦层a束缚电子的能力比摩擦层b弱
D. 该发电机A端相当于电源负极
【答案】AC
【解析】
【详解】A．摩擦纳米发电机在人运动时，通过材料间摩擦实现能量转换，在外部电路形成电流，此过程是将机械能转化为电能，故A正确；
B．摩擦起电的本质是电荷的转移，而不是创造电荷，故B错误；
CD．由图可知，电流表正常偏转，说明电流从电流表的正接线柱流入，负接线柱流出，所以发电机的A端相当于电源正极，B端相当于电源负极。在摩擦起电中，A端带正电，是因为摩擦层 a 失去电子，这表明摩擦层a束缚电子的能力比摩擦层b弱，故C正确，故D错误。
故选 AC。

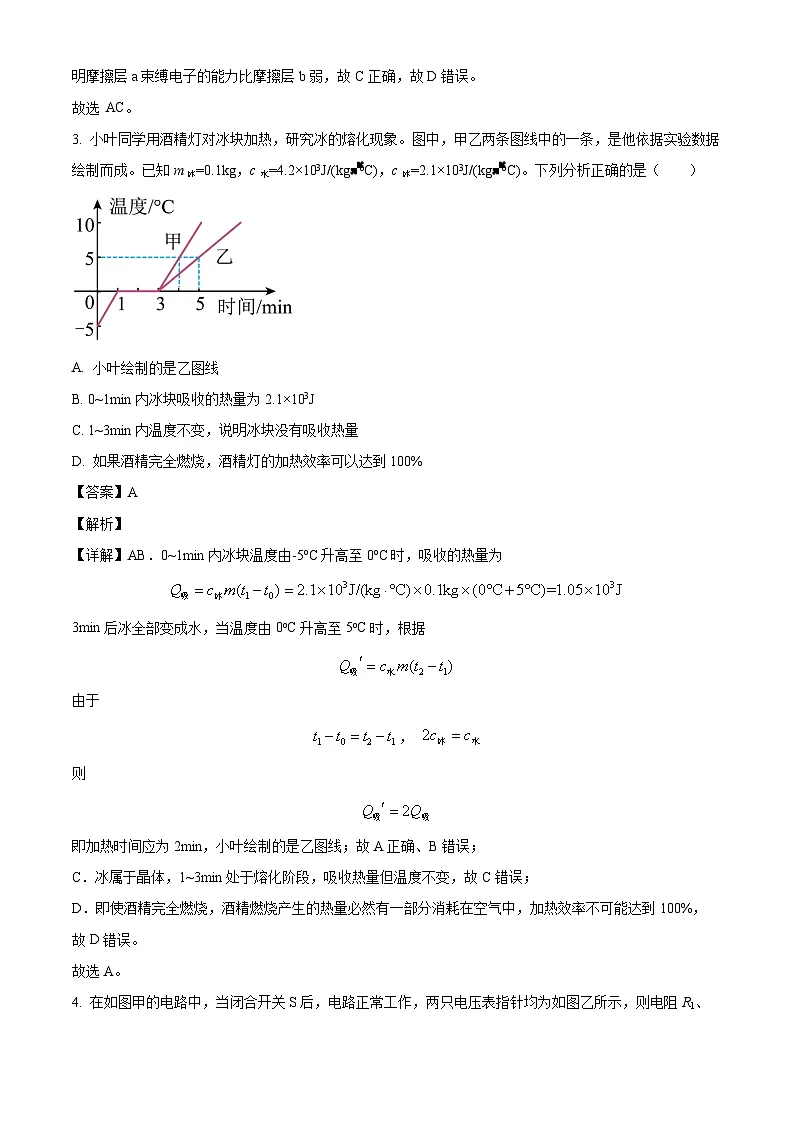

3. 小叶同学用酒精灯对冰块加热，研究冰的熔化现象。图中，甲乙两条图线中的一条，是他依据实验数据绘制而成。已知m冰=0.1kg，c水=4.2×103J/(kgC)，c冰=2.1×103J/(kgC)。下列分析正确的是（ ）
A. 小叶绘制的是乙图线
B. 0~1min内冰块吸收的热量为2.1×103J
C. 1~3min内温度不变，说明冰块没有吸收热量
D. 如果酒精完全燃烧，酒精灯的加热效率可以达到100%
【答案】A
【解析】
【详解】AB．0~1min内冰块温度由-5C升高至0C时，吸收的热量为
3min后冰全部变成水，当温度由0C升高至5C时，根据
由于
，
则
即加热时间应为2min，小叶绘制的是乙图线；故A正确、B错误；
C．冰属于晶体，1~3min处于熔化阶段，吸收热量但温度不变，故C错误；
D．即使酒精完全燃烧，酒精燃烧产生的热量必然有一部分消耗在空气中，加热效率不可能达到100%，故D错误。
故选A。

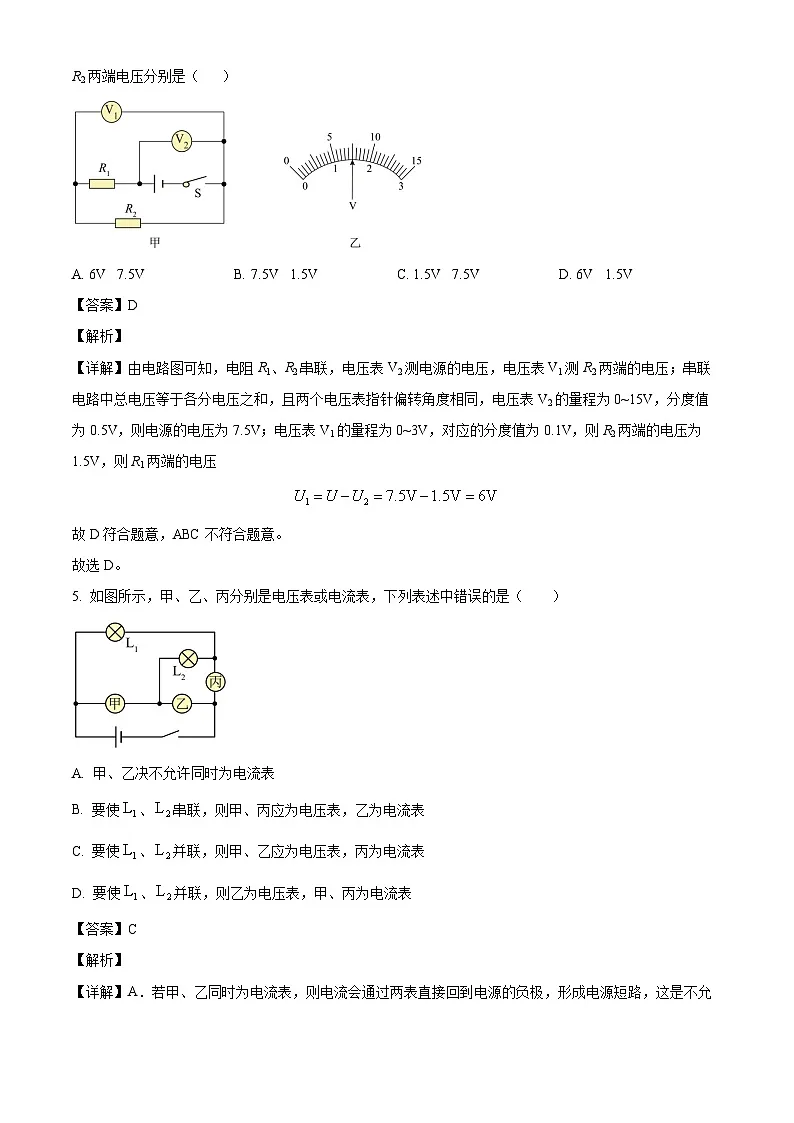

4. 在如图甲的电路中，当闭合开关S后，电路正常工作，两只电压表指针均为如图乙所示，则电阻R1、R2两端电压分别是（ ）
A. 6V 7.5VB. 7.5V 1.5VC. 1.5V 7.5VD. 6V 1.5V
【答案】D
【解析】
【详解】由电路图可知，电阻R1、R2串联，电压表V2测电源的电压，电压表V1测R2两端的电压；串联电路中总电压等于各分电压之和，且两个电压表指针偏转角度相同，电压表V2的量程为0~15V，分度值为0.5V，则电源的电压为7.5V；电压表V1的量程为0~3V，对应的分度值为0.1V，则R2两端的电压为1.5V，则R1两端的电压
故D符合题意，ABC不符合题意。
故选D。
5. 如图所示，甲、乙、丙分别是电压表或电流表，下列表述中错误的是（ ）
A. 甲、乙决不允许同时为电流表
B. 要使、串联，则甲、丙应为电压表，乙为电流表
C. 要使、并联，则甲、乙应为电压表，丙为电流表
D. 要使、并联，则乙为电压表，甲、丙为电流表
【答案】C
【解析】
【详解】A．若甲、乙同时为电流表，则电流会通过两表直接回到电源的负极，形成电源短路，这是不允许的，故A正确，不符合题意；
B．若要、串联，则甲、丙应为电压表，乙为电流表，电流此时只有一条路径，先后经过两只灯泡和电流表回到电源的负极，故B正确，不符合题意；
C．若甲、乙应为电压表，丙为电流表，则会成为只有的简单电路，不会形成两灯并联，故C错误，符合题意；
D．若要、并联，则甲、丙应为电流表，乙为电压表，此时电流有两条路径，故D正确，不符合题意。
故选：C。
6. 如图是物理兴趣小组设计的四个测量身高的电路图，身高仪都由电压表改装而成．能实现身高越高身高仪示数越大且刻度均匀的电路是
A.
B.
C.
D.
【答案】A
【解析】
【详解】A．电阻和滑动变阻器串联，电压表测滑片下方电阻丝两端的电压，身高越高（滑片上移），与电压表并联部分的电阻越大，由串联分压的规律知道，电压表的示数越大；由于电压表与滑片串联，且电压表可看做断路，所以变阻器始终以最大阻值接入电路，滑片移动时，电路总电阻不变，电源电压不变，所以电路中电流不变，由UV＝IR滑下知道，电压表的示数与滑片下方电阻丝的阻值成正比，所以刻度是均匀的，故A符合题意；
B．电阻和滑动变阻器串联，电压表测滑片上方电阻丝两端的电压，身高越高，电压表并联部分电阻越小，但电路总电阻不变，电源电压不变，所以电路电流不变；由于串联电路用电器两端电压与其阻值成正比，所以身高越高，电压表示数越小并且刻度是均匀的，故B不符合题意；
C．电阻和滑动变阻器串联，电压表测变阻器两端的电压，身高越高，电压表并联部分电阻越大，滑动变阻器接入电路电阻变大，电路总电阻变大；电源电压不变，所以电路电流变小，由于串联电路用电器两端电压与其阻值成正比，由U＝IR知道，身高越高，电压表示数越大，但刻度是不均匀的，故C不符合题意；
D．电阻和滑动变阻器串联，电压表测R0两端的电压，身高越高，电压表并联部分电阻越大，滑动变阻器接入电路电阻变大，电路总电阻变大；电源电压不变，所以电路电流变小，由于串联电路用电器两端电压与其阻值成正比，所以身高越高，由U＝IR知道，滑动变阻器两端电压越大，R0两端电压即电压表示数越小且刻度是不均匀的，故D不符合题意．
7. 如图所示，取两个相同的验电器A和B，使A带正电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。下列说法正确的是（ ）
A. B中的自由电子通过金属棒流向A，B金属箔的张角增大
B. A金属箔的张角变大
C. 有持续电流存在，电流方向从A到B
D. A中正电荷通过金属棒流向B
【答案】A
【解析】
【详解】A带正电，即A缺少电子，B不带电，即B既不多电子，也不少电子，用带有绝缘手柄的金属棒把A和B连接起来，B上的部分负电荷，即电子会转移到A上，由于人们规定正电荷定向移动的方向为电流的方向，而金属棒中是自由电子在定向移动，其方向与电流方向相反，所以瞬间电流的方向从A流向B，在这个过程中，B的电量增大，A的电量减小，所以B金属箔的张角增大，A金属箔的张角减小。
综上所述，A正确，BCD错误。
故选A
8. 小军同学根据他在电学实验课上获得的实验数据，绘制出如图所示的图象。其中图甲表示电阻R1，图乙表示电阻R2，根据图像信息可判断（ ）
A. 当R2两端的电压为8V时，电阻R2的阻值为8Ω
B. 当R1两端的电压为2V时，通过它的电流为1.2A
C. 当通过R2的电流为0.2A时，电阻R2的阻值为5Ω
D. 当R1和R2并联在电压为4V的电路中，总电流为0.5A
【答案】C
【解析】
【详解】A．当R2两端的电压为8V时，此时通过R2的阻值为0.6A，电阻R2的阻值为
故A错误；
B．当R1两端的电压为2V时，通过它的电流为0.2A，故B错误；
C．当通过R2的电流为0.2A时，电阻R2两端的电压为1V，电阻R2的阻值为
故C正确；
D．当R1和R2并联在电压为4V的电路中，通过R1的电流为0.4A，通过R2的电流为0.5A，则总电流为
故D错误。
故选C。
9. 如图所示电路，电源两端电压不变，为定值电阻．开关闭合后，在滑动变阻器的滑片由向移动的过程中，下列判断正确的是（ ）

A. 电流表的示数变小
B. 电压表的示数变小
C. 电压表的示数变小
D. 电压表示数与电流表示数的比值变大
【答案】B
【解析】
【详解】由图知道，电阻与滑动变阻器是串联，电流表测量电路中的电流，开关闭合后，V1 测滑动变阻器的电压，V2 测电阻的电压，滑动变阻器的滑片P由A向B移动时，接入电路的电阻变小，由欧姆定律可知，电流会变大，即电流表的示数变大，再由串联电路的电压特点知道，各个电阻的电压之比等于电阻之比，故V1 的示数变小，V2 示数变大。
故选B。
10. 如图1所示，电源电压恒为6V，R为热敏电阻，其阻值随温度变化如图2所示，R0是阻值为10Ω的定值电阻，闭合开关S，通过分析，下列说法错误的是（ ）
A. 图1中的R0有保护电路的作用
B. 温度升高时，电压表的示数会变小
C. 温度为40℃时，电流表的示数为0.2A
D. 温度降低时，电压表与电流表示数的比值变小
【答案】D
【解析】
【详解】由图可知，R与R0串联在电路中，当热敏电阻随温度的升高而过小时，电路中的总电阻R串=R+R0而不致过小，因此R0起到保护电路的作用，故A不符合题意；
由图2而知，当温度升高时，R会变小，根据串联电路的分压特点可知，热敏电阻两端的电压会变小，即电压表示数会变小，故B不符合题意；
由图可知，温度为40℃时，热敏电阻的值为R=20Ω，则电流表示数I==0.2A，故C不符合题意；
由图可知，电压表测R两端电压U，电流表测电路电流即R电流I，由欧姆定律可知，=R，即电压表与电流表示数的比值表示的是热敏电阻的值，当温度降低时，由图2可知，其阻值变大，即电压表与电流表的示数比值变大，故D符合题意；故应选D．
二、多选题：本大题共3小题，共9分。
11. 《齐民要术》中对醋的制作工艺有记载：“作大豆千岁苦酒（醋）法：用大豆一斗，熟汰之，渍令泽炊。暴极燥，以酒醅灌之。任性多少，以此为率”。蒸煮是酿醋过程中的一个重要工序，如图所示是将大豆进行蒸煮的过程，下列说法正确的是（ ）
A. 煮大豆的过程中，大豆含有的热量增加了
B. 用火种引燃木柴的过程与钻木取火的原理不相同
C. 灶里木柴燃烧的过程，将化学能转化成了内能
D. 将木柴架空一些火能燃烧更旺，是提高了木柴的热值
【答案】BC
【解析】
【详解】A．热量是过程量，不能描述为含有多少热量，故A错误；
B．用火种引燃木柴的过程，是火种放出热量，木柴吸收热量，内能增大，温度升高，温度达到木柴着火点时木柴燃烧，这是热传递的结果。而钻木取火是通过做功的方式，即克服摩擦力做功，使木头的内能增加，温度升高，达到着火点而燃烧。两者的原理不同，故B正确；
C．灶里木柴燃烧的过程，发生化学反应，将木柴的化学能转化为内能，故C正确；
D．将木柴架空一些，火能燃烧更旺，这是因为增大了木柴与空气的接触面积，使燃烧更充分，而不是提高了木柴的热值。热值是燃料的一种特性，它只与燃料的种类有关，与燃料的燃烧情况无关。故D错误。
故选BC。
12. 如图所示的电路中，下列判断正确的是（ ）
A. 只闭合开关S，滑动变阻器与小灯泡L串联
B. 将S、、都闭合，电流表测量的是通过电阻R和灯泡L的总电流
C. 闭合开关S和，断开，向右移动滑动变阻器的滑片时，小灯泡逐渐变暗
D. 闭合开关S和，断开，将滑动变阻器的滑片置于最左端，小灯泡L与电阻R并联
【答案】ABD
【解析】
【详解】A．由图可知，只闭合开关S，电流从正极出发依次经过电流表、灯泡L、滑动变阻器、开关S然后回到负极，电路中只有一条电流路径，所以滑动变阻器与灯泡L串联，故A正确；
B．将S、、都闭合时，滑动变阻器被短路，灯泡L与电阻R并联，电流表在干路上，即测通过电阻R和灯泡L的总电流，故B正确；
C．闭合开关S和，断开时，滑动变阻器被短路，电路中只有灯泡L工作，向右移动滑动变阻器的滑片时，灯泡亮度不会发生变化，故C错误；
D．闭合开关S和，断开时，灯泡与定值电阻并联，然后与滑动变阻器串联，电流表在干路上，将滑动变阻器的滑片置于最左端时，滑动变阻器接入电路阻值为零，所以只有小灯泡L与电阻R并联，故D正确。
故选 ABD。
13. 在测量未知电阻阻值的实验中，提供的实验器材有：符合实验要求的电源（电源两端电压不变且未知）、电流表、电压表、阻值已知的定值电阻R、开关和导线若干。如图所示的是同学们设计的两种测量的电路。甲图中只闭合开关S时，电压表示数为；开关S和都闭合时，电压表示数为。乙图中只闭合开关S时，电流表示数为；开关S和都闭合时，电流表示数为。则用上述实验所测得的物理量及定值电阻R表示的阻值，下列表达式正确的是（ ）
A. 甲图：B. 甲图：
C. 乙图：D. 乙图：
【答案】AD
【解析】
【详解】甲图，只闭合开关S时，待测电阻与定值电阻串联，电压表测量待测电阻两端电压，电压表示数为，由串联电路电压规律及欧姆定律有
当开关S和都闭合时，定值电阻被短路，电路中只有待测电阻，其两端电压为电源电压，电压表示数为，即。
联立两式可得
乙图，只闭合开关S时，待测电阻与定值电阻串联，电流表测电路电流，示数，串联电路中电流处处相等，结合欧姆定律有
开关S和都闭合时，定值电阻被短路，电路中只有待测电阻，电流表示数为，同理有。
联立两式解得，
综上，故AD正确，BC错误。
故选 AD。
三、填空题：本大题共6小题，共24分。
14. “千年古都传宋韵，一城秋风送菊香”，自古以来，天水人民爱菊、赏菊的习俗沿袭至今；走进人民公园，浓浓的花香扑面而来，这是因为分子在_________运动。清晨时刻，一颗颗露珠在花瓣上悬而未滴（如图所示），这是因为分子间存在_________（选填“引力”或“斥力”）。

【答案】 ①. 永不停息地做无规则 ②. 引力
【解析】
【详解】[1]走进人民公园能闻到浓浓的花香，这是因为分子在永不停息地做无规则运动，花香分子扩散到空气中，被人闻到。
[2]清晨，露珠在花瓣上悬而未滴，是因为分子间存在引力，使得露珠分子之间以及露珠分子与花瓣分子之间存在相互吸引的力，从而让露珠保持悬而未滴的状态。
15. 如图甲，在吹气球时，吹大了的气球没握住，它叫啸着飞跑了，此情景中的能量转化过程与图___________（填“乙”或“丙”）所示热机工作冲程相同。若该热机的飞轮转速是1800r/min，则热机每秒完成___________个冲程。
【答案】 ①. 乙 ②. 60
【解析】
【详解】[1]气球喷出气体的过程是内能转化为机械能；图乙中，两个气门都关闭，活塞向下运动，是做功冲程，热机的做功冲程是内能转化为机械能；图丙中，两个气门都关闭，活塞向上运动，是压缩冲程，将机械能转化为内能。此情景中的能量转化过程与图乙所示热机工作冲程相同。
[2]热机在一个工作循环中，飞轮转动两圈，对外做功一次，完成4个冲程。该热机飞轮转速是
1800r/min=30r/s
即每秒钟飞轮转动30圈，完成60个冲程。
16. 如图，a、b分别表示由相同材料制成的两条长度相同、粗细均匀的电阻丝的I-U图像，__________（选填“a”或“b”）代表的电阻丝较粗，a、b并联后的电阻的I—U图像在区域__________（选填“I”、“Ⅱ”或“Ⅲ”）。
【答案】 ①. b ②. III
【解析】
【详解】[1]由图可知，在电流相同时，a两端的电压要大于b两端的电压，根据可知，a的电阻要大于b的电阻；a、b的材料、长度相同，a的电阻大，则a的横截面积小，即a比较细，b比较粗。
[2]在I—U图像中，直线越陡电阻越小。将a、b两电阻并联，则总电阻小于任何一个电阻，故图像最陡，应在区域III。
17. 如图所示电路，电源电压恒为12V，闭合开关S，电压表的示数为4V，则灯L1两端的电压为____V，灯L1、L2的电阻之比为_____．
【答案】 ①. 8 ②. 2:1
【解析】
【详解】[1]由题中的电路图可知，L1与L2串联，电压表V测L2的电压；由题知，电源电压为12V，电压表的示数为4V，即灯L2两端的电压为4V，因串联电路中总电压等于各分电压之和，所以L1两端的电压：
[2]根据串联电路的分压原理可知，两个小灯泡的电阻之比等于电压之比，即灯L1、L2的电阻之比为：
18. 一根铜丝其电阻为16，当它两端电压从20V降低到10V时其电阻为______。如图所示，某电子线路板上有一个由三个电阻R1、R2和R3构成的局部电路。已知通过R1和R2的电流分别为5mA和9mA，则通过R3的电流可能是______。
【答案】 ①. 16Ω ②. 14mA或4mA
【解析】
【详解】[1]电阻时导体本身的特性，与电压大小无关，一根铜丝其电阻为11Ω，当它两端电压从20V降低到10V时，其电阻不变，为16Ω。
[2]由图可知、、的连接方式有以下几种可能：
①和并联后，再和串联，此时流过的电流为
②和并联后，再和串联，此时流过的电流为
③和并联后，再和串联，此时的电流应该大于的电流，这种情况不符合题意，排除，故流过的电流可能是14mA或4mA。
19. 如图甲所示，电源电压为U保持不变，为定值电阻，闭合开关，电流表A的示数为I，电压表的示数为，电压表的示数为，移动滑动变阻器得到在不同电流下的图线和图线，如图乙所示。
坐标中两条图线在Q点相交，此状态滑动变阻器连入电路的阻值是______Ω。根据图像可求得电源电压U是______V。
【答案】 ①. 0 ②. 4.5
【解析】
【19题详解】
[1][2]如图甲，定值电阻、灯泡以及滑动变阻器串联，电压表测滑动变阻器与灯泡的总电压，测灯泡两端电压，根据电源电压等于各部分电压之和，结合欧姆定律有
因为电压表测滑动变阻器与灯泡的总电压，所以有
即
由于电源电压不变，定值电阻不变，所以电压表的示数与电流的相反数成正比，即图乙中倾斜的直线表示电压表示数与电流的关系，曲线则是小灯泡的图像，综上可知，当滑动变阻器接入电路阻值为零时，两电压表都测灯泡的电压，即为坐标中两条图线在Q点；
所以定值电阻
当滑动变阻器接入电路阻值为零时，即图像中的Q点，此时两个电压表示数为2.5V，电路电流为2.0A，所以
四、综合题：本大题共6小题，共37分。
20. 如图，盒内有一个电压为9V的电源，2个定值电阻和若干导线组成的电路。盒外有A、B、C、D四个接线柱，当把电流表接在AB两端时，它的示数为0.9A；当把电流表接在AC两端时，它的示数是0.6A；当把电流表接在CD、BC、BD两端时，它的示数为0。请在图中画出能表示盒内电路连接情况的电路图，并标注出2个电阻的阻值。
【答案】
【解析】
【详解】电流表接在CD、BC、BD两端时，它的示数为0，可使电流表接在这三个位置时电路中无电源；电流表接在AC两端时，它的示数是0.6A，电流表接在AB两端时，它的示数为0.9A，可使电流表分别串联两个不同的定值电阻来实现，设计电路如图：
由欧姆定律可知

21. 某家庭需要将、的水加热到作为生活用热水，他们利用煤气灶烧水，需燃烧的煤气。已知。
求：
（1）水吸收的热量。
（2）完全燃烧煤气放出的热量。
（3）煤气灶烧水的效率。
【答案】（1）
（2）
（3）
【解析】
【小问1详解】
水吸收的热量为
【小问2详解】
完全燃烧煤气放出的热量为
【小问3详解】
煤气灶烧水的效率为
22. 小明和小华同学在“探究串联电路电压的规律”实验中，都设计了如图甲所示的电路。
（1）连接电路前，小明发现电压表指针如图乙所示，接下来他要对电压表进行的操作是______。
（2）小明根据图甲连接好电路，闭合开关后，发现电压表示数为零，若只有或中的一处发生故障，则故障可能是______写出一种即可）。
（3）排除故障后，小明完成了实验，并把数据记录在表格中。
分析实验数据得出两个实验结论：
①串联电路两端的电压______；
②串联电路中，各部分电路两端电压相等。
（4）实验结束后小明和小华互相交流，小华指出结论②是错误的，造成结论错误的原因是______，另外，小明的实验在设计方案上还存在另一个不足之处是______。
（5）小明和小华还进行了深入交流，为了节省时间，利用原来的电路图，在测两端的电压时，电压表所接的B接点不动，只断开A接点，并把接线改接到C接点上，这个方法______（填“能”或“不能”）测出两端的电压，理由是______。
【答案】（1）调零 （2）灯短路##断路
（3）各部分电路两端电压之和
（4） ①. 两灯泡规格相同 ②. 实验只做了一次，仅凭一组数据就得出结论，不具有普遍性
（5） ①. 不能 ②. 电压表接线柱接反
【解析】
【小问1详解】
如图乙可知，电压表指针没有指在零刻度线上，而是偏向左侧，所以接下来他应该对电压表进行调零。
小问2详解】
图甲中，两灯、串联。电压表并联在两端（A、B 之间），测的是的电压。电压表示数为零，说明两端无电压。若短路，则其两端电压为0，电压表读数为0，若断路，则电压表将串联接入电路，电压表示数将接近电源电压。若断路，整个电路断开，无电流，灯两端也不会有电压，若短路，灯泡正常接入电路，有电压，且因为电路中只有一个用电器，所以电压表示数等于电源电压，综上电压表示数为零时，可能是灯短路或断路。
【小问3详解】
由表可知，，即串联电路中，电路两端的电压等于各部分电路两端电压之和。
【小问4详解】
[1]结论②说“各部分电压相等”，但这是基于两个灯泡电压都为1.4V得出的，该结论是错误的，造成结论错误的原因是选用了规格相同的灯泡做实验
[2]实验数据可知，只测出了一组实验数据，实验次数太少，得出的实验结论具有偶然性和片面性，为得出普遍结论，应改变灯泡的规格进行多次实验或改变电源电压进行多次实验。
【小问5详解】
[1][2]在测两端的电压时，电压表所接的B接点不动，只断开A接点，并把接线改接到C接点上，这样不能测出两端的电压，因为改接后电压表正负极接线柱会接反。
23. 小明和小华一起探究电流与电阻的关系。器材有新干电池两节，5Ω、10Ω、20Ω的定值电阻各一只，“20Ω 1A”的滑动变阻器、电压表、电流表、开关各一只，导线若干。
(1)用笔画线代替导线将甲图中电路补充完整，使滑动变阻器滑片向左移动时电阻减小（ ）；
(2)将滑动变阻器滑片移动到最______端。闭合开关，小明发现电压表示数接近电源电压，可能是定值电阻R出现了______故障；
(3)排除故障后，移动滑动变阻器滑片，直至电压表示数为1V，此时电流表示数如图乙所示，大小为______A；
(4)小明逐一将10Ω和20Ω的电阻接入电路，继续进行实验。当______Ω的电阻接入电路后，无法将电压表示数调节到1V。于是，他改变定值电阻两端电压，重新依次进行实验。调节后的电压值应该不低于______V；
(5)实验结束后，小华觉得可以通过调整顺序来避免实验中存在的问题。合理的顺序是______。
【答案】 ①. ②. 右 ③. 断路 ④. 0.2 ⑤. 20 ⑥. 1.5 ⑦. 见解析
【解析】
【详解】(1)[1]电源由两节新干电池组成，一节新干电池的电压是1.5V，电源电压是3V，由(3)可知控制电压表的示数为1V，所以电压表的量程选择0-3V，电压表和灯泡并联，使滑动变阻器滑片向左移动时电阻减小，将开关的右端接线柱和变阻器的左下端接线柱连接，如图所示：
(2)[2]为了保护电路，变阻器的滑片移动到阻值最大处，将滑动变阻器滑片移动到最右端。
[3]闭合开关，电压表示数接近电源电压，说明电压表与电源连通，则与电压表并联的电阻之外的电路是连通的，与电压表并联的电阻断路了。
(3)[4]由图乙可知，电流表的量程是0-0.6A，分度值是0.02A，电流表的示数是0.2A。
(4)[5]因电压表示数为1V，根据串联电路电压的特点，变阻器分得的电压为
3V-1V=2V
变阻器分得的电压是电阻电压的2倍，将20Ω的电阻接入电路后，为保持电压不变，根据分压原理，变阻器连入电路中的阻值为
2×20Ω=40Ω
而题中变阻器的最大阻值为20Ω，所以，即滑动变阻器连入电路中的电阻最大，也不能使电压表示数为1V。
[6]由串联电路电压的规律及分压原理有
UV=1.5V
所以调节后的电压值应该不低于1.5V。
(5)[7]先后将20Ω和10Ω和5Ω的定值电阻接入电路，变阻器的滑片从阻值最大处向阻值较小处滑动，控制定值电阻两端的电压不变，进行实验，可以避免实验中存在的问题。
24. 如图所示，电源电压不变，电流表的量程为0-0.6A，电压表的量程为0-15V，R2=20Ω，滑动变阻器R1的规格为“100Ω 1A”。当S1、S2都断开，滑片调到中点时，电流表示数为0.08A，电压表示数为4V。求：
（1）电阻R3是多大；
（2）电源电压多大；
（3）闭合开关S1、S2，在不损坏电压表、电流表的情况下，求R1的阻值范围。
【答案】(1)50Ω；(2)8V；(3)40Ω～100Ω
【解析】
【详解】(1)当S1、S2都断开，、串联，电流表测量电路中电流，电压表测量两端的电压，由欧姆定律得，电阻的阻值
(2)滑片调到中点时，则连入电路的电阻为
因串联电路总电阻等于各分电阻之和，所以总电阻
由欧姆定律得，电源电压
(3)闭合开关S1、S2，、并联，电流表测干路电流，电压表被短路没有示数，则电压表安全；通过的电流是
电流表的量程为0～0.6A，则干路电流最大为0.6A，由并联电路电流的规律，通过滑动变阻器的最大电流是
由欧姆定律可得，此时滑动变阻器连入电路的最小电阻是
当变阻器滑片移动最左端时，变阻器接入阻值最大，总电流最小，没有超过电流表量程，故变阻器的最大电阻为100Ω，所以滑动变阻器的阻值取值范围为40Ω～100Ω。
答：(1)电阻50Ω；
(2)电源电压为8V；
(3)闭合开关S1、S2，在不损坏电压表、电流表的情况下，的阻值范围为40Ω～100Ω。
25. 如图甲所示是小明利用“伏安法”测量未知电阻阻值的实验电路图：
（1）闭合开关前，小明发现已连接的电路有一根导线连接错误，请你在错误的连线上画“×”并改正____；
（2）排除故障后，闭合开关S，移动滑动变阻器滑片P到某一位置时，电压表的示数如图乙所示，电流表的示数如图丙所示，则此次测得电阻的阻值为______Ω，之后小明又调节滑动变阻器，测出了多组对应的电压值和电流值，绘制图线并求出电阻，多次实验的目的是______。
A．求平均值减小误差 B．寻找普遍规律
（3）另一组同学测出一个小灯泡的几组电流与电压值，如表所示。发现电压表与电流表示数之比变大，原因是______。
（4）小明还想测量一个阻值为300Ω的定值电阻的阻值，老师说用如图甲所示的电路无法完成该实验，原因是______。于是给小明换了一个阻值较大的滑动变阻器，其最大阻值为，小明设计了如图戊所示的电路，请你根据他的步骤写出定值电阻的表达式；
①______；
②闭合开关S，记下电压表示数为，移动滑片P至b端，记下电压表示数为；
③定值电阻的阻值表达式为______（用测量量和已知量表示）。
【答案】（1）
（2） ①. 4 ②. A
（3）灯泡电阻随温度升高而增大
（4） ①. 电流过小，电流表无法准确读数（或指针偏转太小） ②. 将滑动变阻器滑片移至a端 ③.
【解析】
【小问1详解】
利用“伏安法”测量未知电阻阻值时，需待测电阻与滑动变阻器串联，电压表并联在待测电阻两端，电流表串联在电路中，故电路正确连接如下图所示：
【小问2详解】
[1]如图乙，电压表量程为0~3V，分度值为0.1V，读数为2V，如图丙，电流表量程为0~0.6A，分度值为0.02A，读数为0.5A，所以
[2]虽然定值电阻的阻值不变，但测量中存在读数误差、接触电阻等，因此需通过多次测量取平均减小误差，故A符合题意，B不符合题意。
故选A。
【小问3详解】
小灯泡的灯丝是金属（钨丝），其电阻随温度升高而增大。当电压增大时，电流增大，功率增大，灯丝发热更多，温度升高，导致电阻增大，所以其比值变大。
小问4详解】
[1]若用图甲进行实验，电源实验的是两节干电池即电源电压为3V，若只有待测电阻接入电路，则电路的最大电流
比电流表分度值小，所以无法测出其电流。
[2][3]如图戊，待测电阻与滑动变阻器串联，电压表并联在待测电阻两端；
①将滑动变阻器滑片移至a端；
②闭合开关S，此时待测电阻与滑动变阻器最大阻值串联，电压表测待测电阻电压，示数为，根据串联电路基本规律，及欧姆定律有①
将移动滑片P至b端，此时滑动变阻器接入电路的阻值为零，电路中只有待测电阻，电压表电源电压，示数为，即②
联立两式，可得1.4
1.4
2.8
实验次数
1
2
3
电压/V
1.5
2.0
2.5
电流/A
0.20
0.25
0.28
