17.2 电动机转动的原理 课件2025-2026学年度第二学期沪粤版物理九年级下册

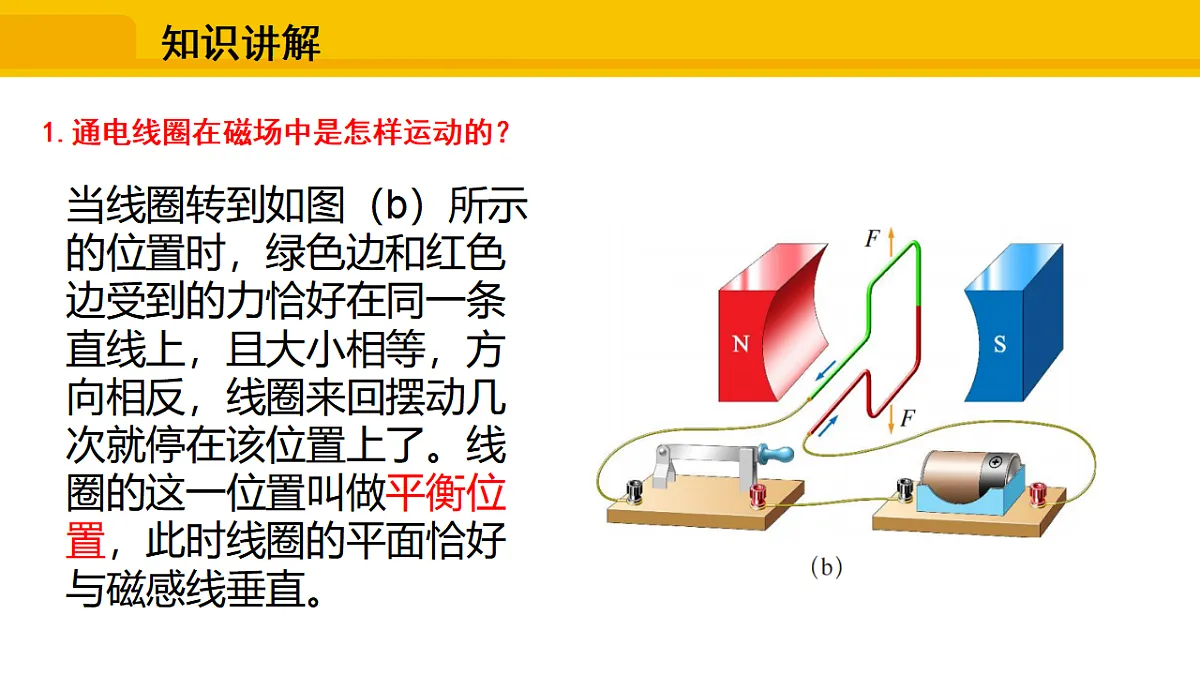

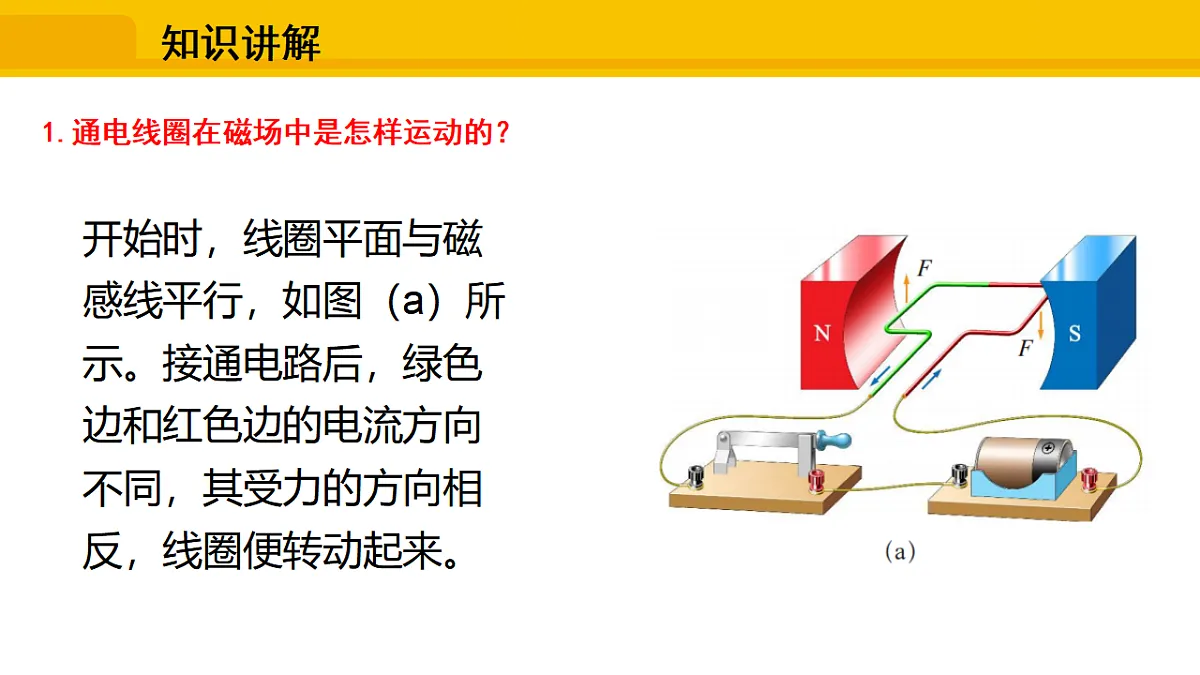

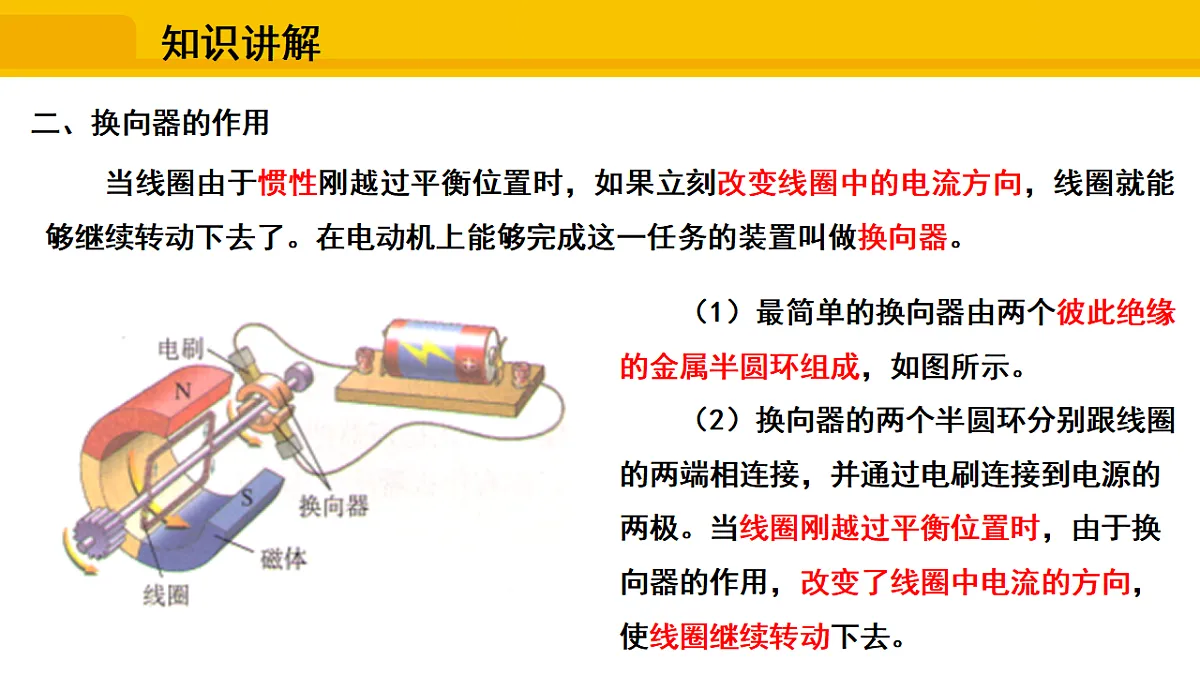

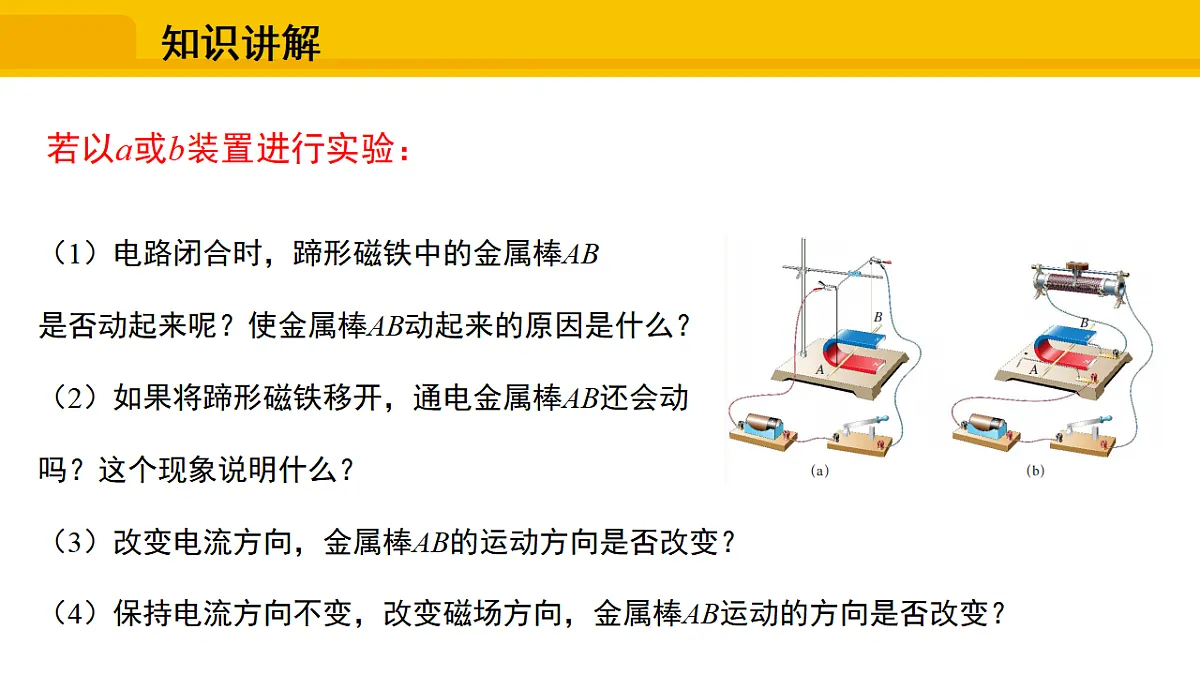

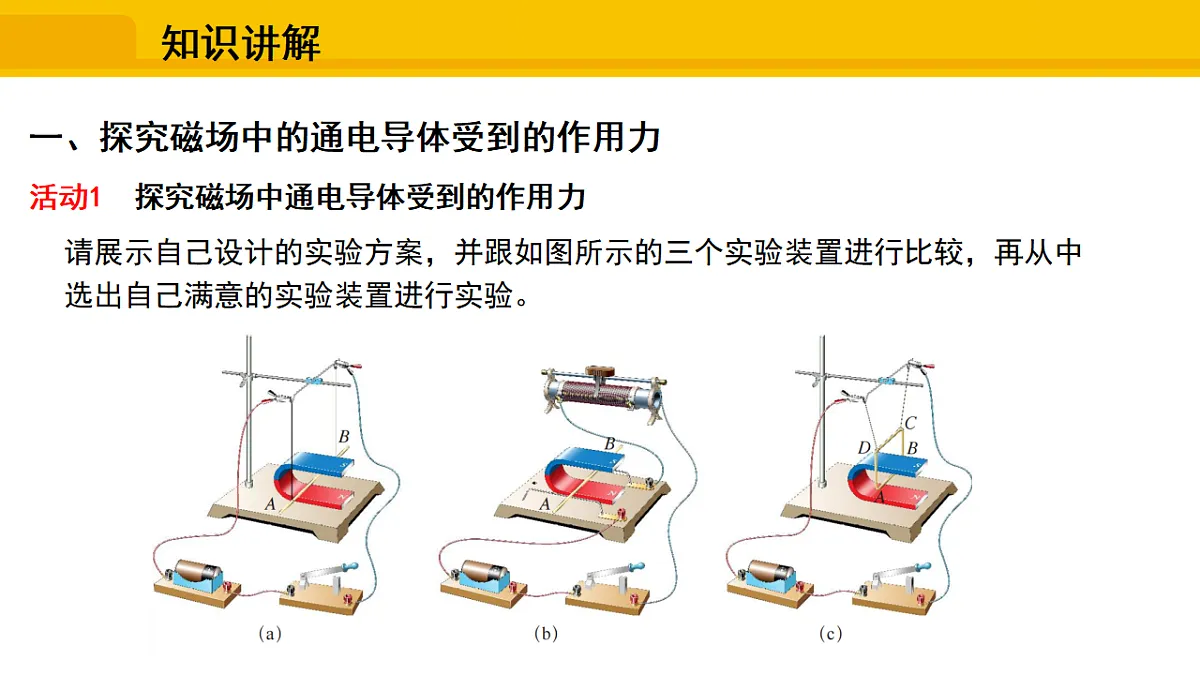

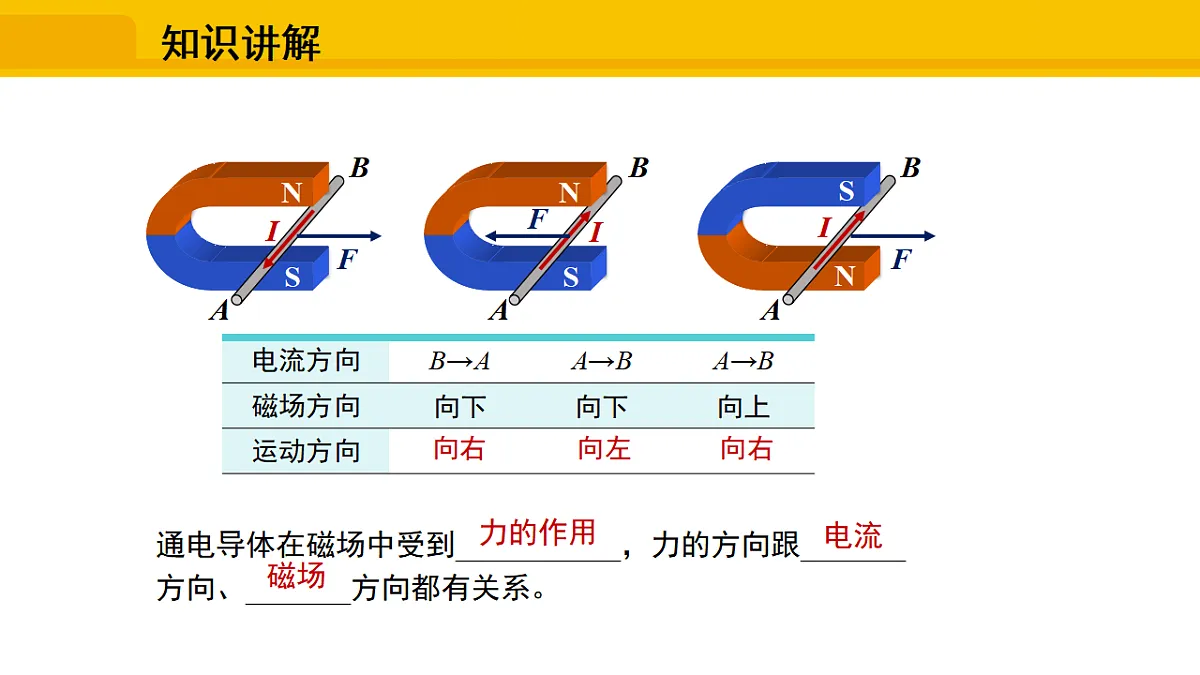

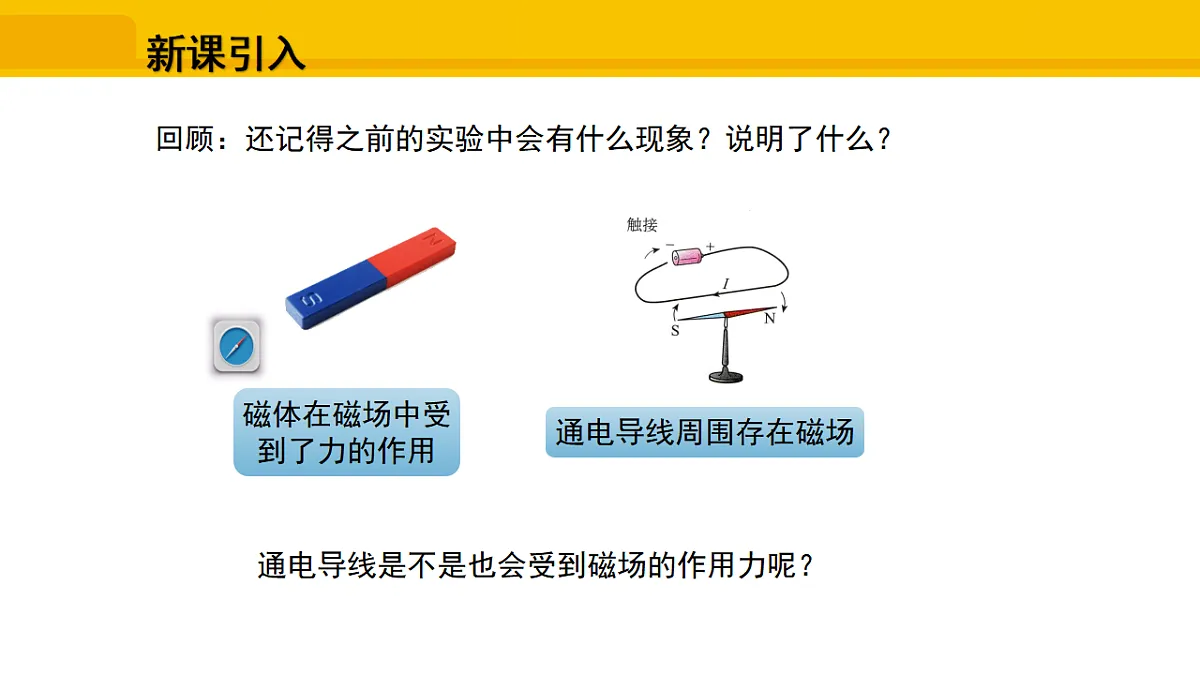

第十七章　电动机与发电机九年级物理沪粤版·下册17.2 电动机转动的原理授课人：XXXX新课引入回顾：还记得之前的实验中会有什么现象？说明了什么？磁体在磁场中受到了力的作用通电导线周围存在磁场通电导线是不是也会受到磁场的作用力呢？知识讲解一、探究磁场中的通电导体受到的作用力活动1 探究磁场中通电导体受到的作用力请展示自己设计的实验方案，并跟如图所示的三个实验装置进行比较，再从中选出自己满意的实验装置进行实验。知识讲解（1）电路闭合时，蹄形磁铁中的金属棒AB是否动起来呢？使金属棒AB动起来的原因是什么？（2）如果将蹄形磁铁移开，通电金属棒AB还会动吗？这个现象说明什么？（3）改变电流方向，金属棒AB的运动方向是否改变？（4）保持电流方向不变，改变磁场方向，金属棒AB运动的方向是否改变？若以a或b装置进行实验：知识讲解ABABAB向右向左向右通电导体在磁场中受到___________，力的方向跟_______方向、_______方向都有关系。力的作用电流磁场知识讲解1.通电线圈在磁场中是怎样运动的？开始时，线圈平面与磁感线平行，如图（a）所示。接通电路后，绿色边和红色边的电流方向不同，其受力的方向相反，线圈便转动起来。知识讲解1.通电线圈在磁场中是怎样运动的？当线圈转到如图（b）所示的位置时，绿色边和红色边受到的力恰好在同一条直线上，且大小相等，方向相反，线圈来回摆动几次就停在该位置上了。线圈的这一位置叫做平衡位置，此时线圈的平面恰好与磁感线垂直。知识讲解二、换向器的作用 当线圈由于惯性刚越过平衡位置时，如果立刻改变线圈中的电流方向，线圈就能够继续转动下去了。在电动机上能够完成这一任务的装置叫做换向器。 （1）最简单的换向器由两个彼此绝缘的金属半圆环组成，如图所示。 （2）换向器的两个半圆环分别跟线圈的两端相连接，并通过电刷连接到电源的两极。当线圈刚越过平衡位置时，由于换向器的作用，改变了线圈中电流的方向，使线圈继续转动下去。强化训练有关直流电动机的换向器的作用，下列说法中正确的是(　　)A.当线圈平面与磁感线平行时，自动改变电流方向B.当线圈平面与磁感线垂直时，自动改变电流方向C.当线圈平面与磁感线平行时，自动改变磁感线方向D.当线圈平面与磁感线平行时，自动改变线圈转动方向B知识讲解三、电动机的工作原理1.电动机是根据通电线圈在磁场中受力转动的基本原理制成的。2.用直流电源供电的电动机叫做直流电动机。3.基本构造A、B是电刷作用：与半环接触，使电源和线圈组成闭合电路。E、F是换向器（两个半圆铜环）作用：当线圈由于惯性转过平衡位置时，及时改变线圈中的电流方向，使线圈受力方向总是相同，从而一直转动下去。知识讲解4.直流电动机的工作原理 通电导体在磁场中受到力的作用使线圈转动，同时通过换向器及时改变线圈中的电流方向，以保持线圈的持续转动。5.应用 磁场对通电导体作用原理的应用十分广泛，如磁电式电流仪表和动圈式扬声器（喇叭），以及电动玩具和机器人等，都用到了这一原理。知识讲解 当线圈中通有电流时，线圈受到磁铁的作用而运动；当线圈中的电流反向时，线圈向相反方向运动。由于通过线圈的电流是交变电流，它的方向不断变化，线圈就不断地来回振动，带动纸盆也来回振动，于是扬声器就发出了声音。强化训练(兰州中考)电动机的工作原理是__________________________________________，只改变线圈中的电流方向，电动机的转动方向________(填“会”或“不会”)发生改变。电风扇、洗衣机、抽油烟机等家用电器中都装有电动机，这些用电器是________联接入家庭电路的。通电线圈在磁场中受力转动会并知识总结课堂练习1.在安装直流电动机模型的实验中，为了使实验能顺利进行，安装时应尽量减小轴与轴架之间的________，按电路图连接好电路，合上开关，假定电动机按顺时针方向转动，若要使电动机逆时针转动，可采取的方法有_______________或______________。若要提高电动机的转速，可采用_______________________________的方法。摩擦只改变电流方向只改变磁场方向适当增大电流或增强磁场课堂练习2.(徐州中考)如图所示，给直导线通电，直导线周围产生了________，蹄形磁体对通电直导线有________的作用，根据这个原理可以制成________机。磁场力电动课堂练习3.电动机是一种高效率、低污染的动力设备，被广泛地应用在日常生活和生产中。如图所示，下列电器设备中使用了电动机的是(　　)A．①② B．②③ C．③④ D．①④D课堂练习4.(泰安中考)在制作简易电动机的过程中，若要改变电动机的转动方向，可以(　　)A.将电源的正负极对调B.改变通电电流的大小C.换用磁性更强的磁铁D.增加电动机的线圈匝数A课堂练习5.（宜昌中考）(多选题)收音机、电视机、音响等家庭电路中使用的有扬声器(如图)的用电器中，扬声器的工作原理是(　　)A.线圈中通入的是方向变化的电流，所以锥形纸盆来回振动，产生声音B.磁场对通电导线有力的作用C.电流周围存在磁场D.电流的热效应AB
