一、作图题
1．请根据题目要求设计完成电路：
(1)电动车方便快捷深受人们喜爱。当把钥匙插入插孔，相当于闭合开关S，接通电源电动机才能工作，闭合S1灯才会亮，闭合S2铃才会响。如果不插入钥匙，无论如何车灯不亮，铃也不响。请用笔画线代替导线，并标明各开关名称；
(2)如图是简易手动交通信号灯模拟电路的一部分，请补画一根导线，使开关S接1时，只有L1、L2亮，开关接2时，只有L3、L4亮；

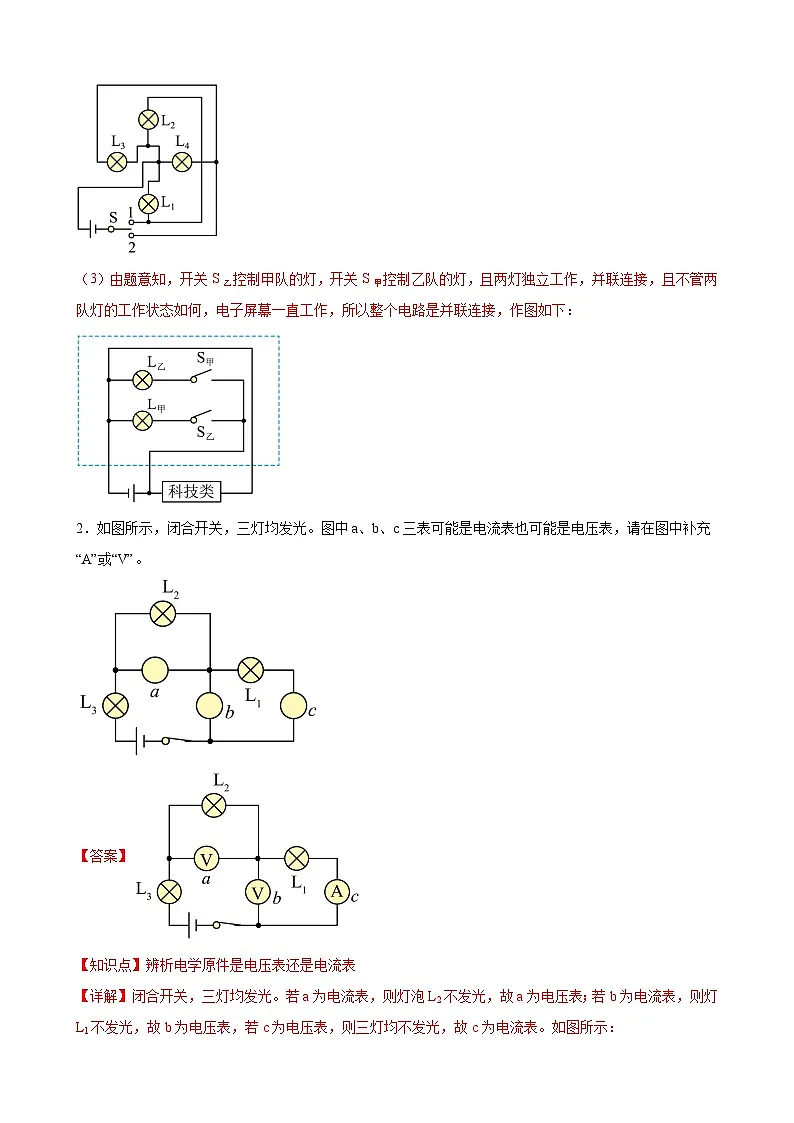

(3)如图，某次知识竞赛必答题环节，题目涉及科技、文学、历史、民俗等多方面，每一类题是一块独立的答题板，双方各有一次答题机会。其中科技类题答题板如图（1）。开始时，双方的灯都亮着，若甲队回答正确，闭合开关S甲，为乙队灭灯；若乙队回答正确，闭合开关S乙，为甲队灭灯。显示“科技类”的电子屏幕一直亮着。最后比较双方剩余（亮着）的灯数决定胜负。请在虚线框中将电路图补充完整。
2．如图所示，闭合开关，三灯均发光。图中a、b、c三表可能是电流表也可能是电压表，请在图中补充“A”或“V”。
3．如图所示电路尚缺两个元件，请从小灯、电流表和电压表三个元件中选出两个元件，并将所选元件的符号填到电路的“○”中，使之成为正确的电路图。
4．如图所示的黑匣子，外壳有A、B、C、D四个接线柱。已知其中有三个阻值均为10Ω的定值电阻和若干导线。经测量RAB=0Ω，RBC=5Ω，RAD=10Ω，RCD=15Ω，画出黑匣子的电路图。

5．已知灯泡的额定电流I额，小华利用如图所示的电路测出了该灯泡的额定功率，请在虚框内补上灯泡、电压表和定值电阻R（阻值已知）这三个元件的符号。
6．酒精浓度检测仪是交警对驾驶员现场检查酒驾的专用工具，其原理图的元件可简化为如图所示。其中R1为定值电阻，R2是一种气敏电阻，它的阻值随着酒精浓度的增高而迅速减小，从而使测试仪（实质就是一个电压表V）的示数增大。请用下图中电路元件在答卷指定虚线框内设计成符合要求的电路图。

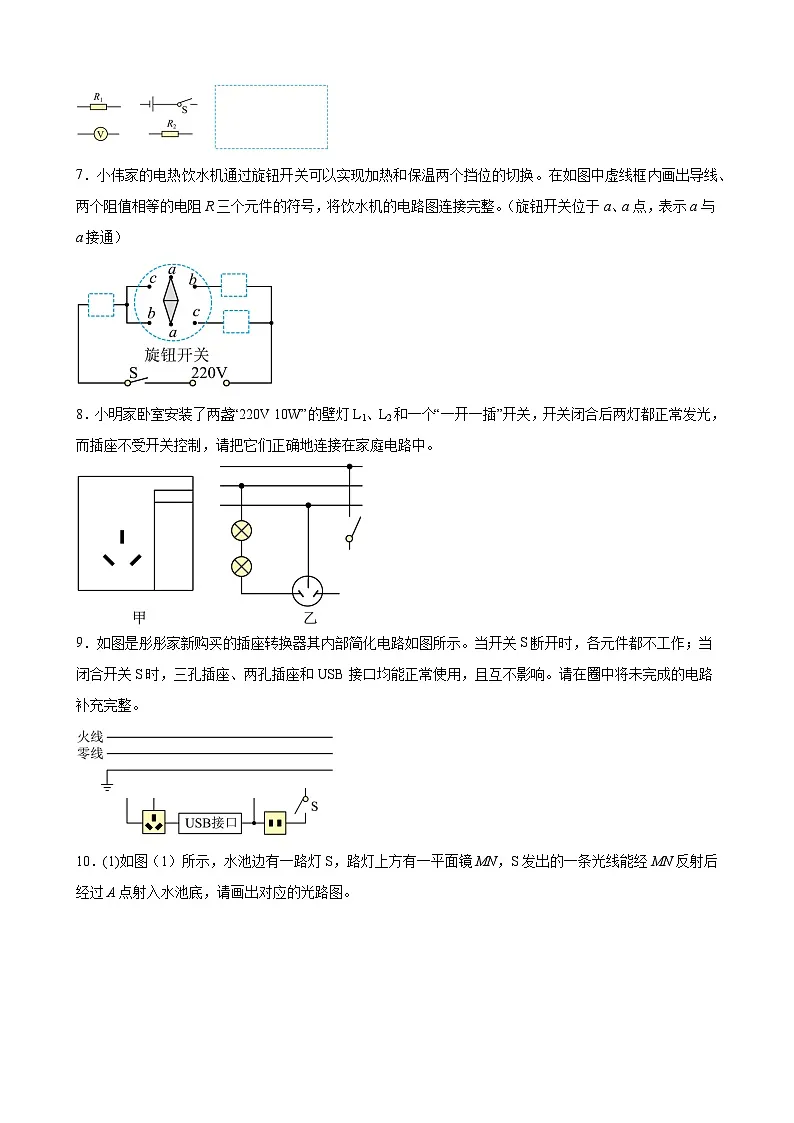

7．小伟家的电热饮水机通过旋钮开关可以实现加热和保温两个挡位的切换。在如图中虚线框内画出导线、两个阻值相等的电阻R三个元件的符号，将饮水机的电路图连接完整。（旋钮开关位于a、a点，表示a与a接通）
8．小明家卧室安装了两盏“220V 10W”的壁灯L1、L2和一个“一开一插”开关，开关闭合后两灯都正常发光，而插座不受开关控制，请把它们正确地连接在家庭电路中。

9．如图是彤彤家新购买的插座转换器其内部简化电路如图所示。当开关S断开时，各元件都不工作；当闭合开关S时，三孔插座、两孔插座和USB接口均能正常使用，且互不影响。请在圈中将未完成的电路补充完整。
10．(1)如图（1）所示，水池边有一路灯S，路灯上方有一平面镜MN，S发出的一条光线能经MN反射后经过A点射入水池底，请画出对应的光路图。
(2)如图（2）甲是一个带开关和指示灯的三孔插座。小明发现：开关断开时指示灯不亮，插孔不能供电；开关闭合时指示灯亮；如果指示灯损坏，开关闭合时插孔也能供电。根据以上描述完成图（2）乙中的电路图。
(3)如图（3）所示，将一条形磁体放在小车上，并靠近螺线管，闭合开关后小车向右运动，请在括号中标出通电螺线管的“N”或“S”极和电源的“＋”或“－”极．
11．如图所示，闭合开关后，条形磁铁受到地面的摩擦力向右，请标明电源右端的极性（用“+”或“-”表示）和电磁铁左端的磁极（用“N”或“S”表示）。
12．某同学设计水位自动报警装置，主要元件有电磁继电器、红灯和绿灯（额定电压220V）、控制电路电源（电源电压6V）、水位控制器等。当水位没有上升到与金属片A接触时，控制电路断开，此时绿灯亮：当水位上升到与金属片A接触时，控制电路接通，此时红灯亮。请用笔画代替导线完成电路连接。
13．某校科技小组设计了一种“自动限重器”，该装置由低电压的控制电路和高电压的工作电路组成，其主要元件有电磁继电器、货物装载机（额定电压为220V的电动机）、压敏电阻Rx（阻值随压力增加而减小）和定值电阻R0等。当承受的压力达到限定值，电磁继电器会自动控制货物装载机停止向货架上摆放物品，请以笔画线代替导线完成图所示的电路连接。
14．小明在“探究通电螺线管外部磁场的方向”实验中，设计的部分电路如图所示，请根据要求在答题卡上用笔画线代替导线将图中的电路补充完整。要求：
①小磁针的指向满足如图所示的方向；
②滑动变阻器的滑片向A端移动后，通电螺线管的磁性减弱；
③原有导线不得更改。
15．如图所示，请将螺线管、滑动变阻器接入电路中，使开关闭合后，螺线管与条形磁铁相互排斥，滑动变阻器滑片P向右移动会使斥力变小，并标出螺线管的磁极。
