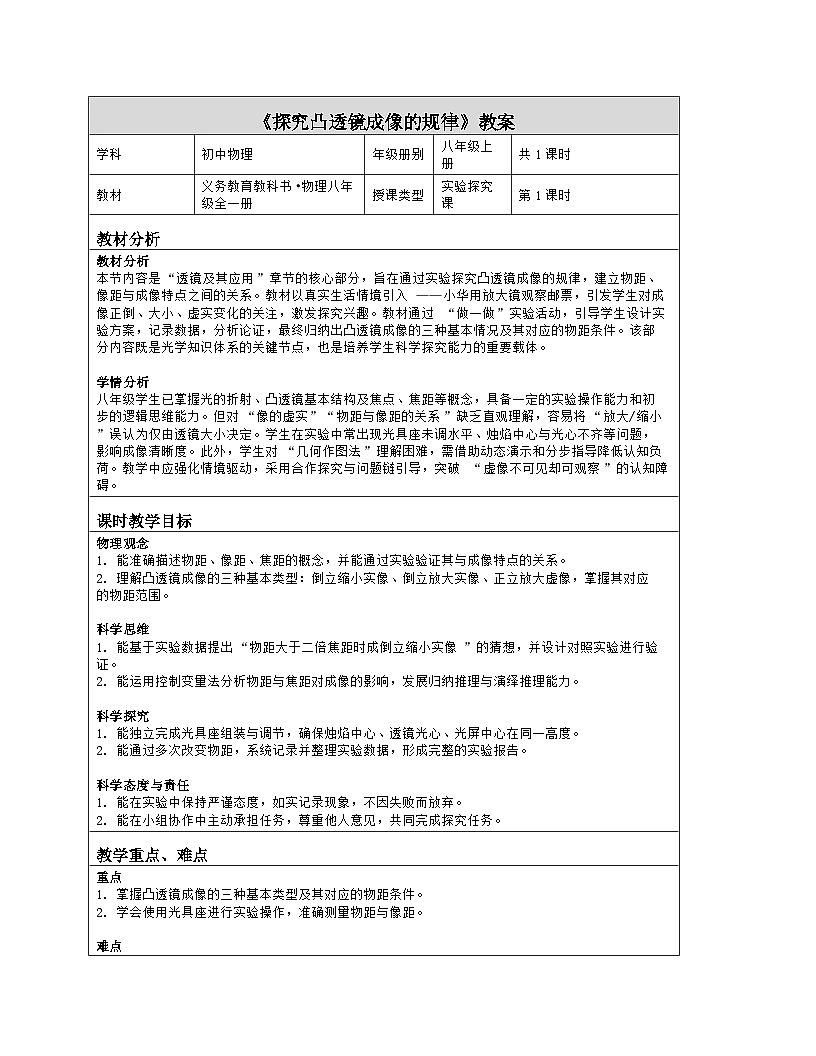

初中物理北师大版(北京)（2024）八年级全一册（2024）第二节 探究凸透镜成像的规律表格教学设计

这是一份初中物理北师大版(北京)（2024）八年级全一册（2024）第二节 探究凸透镜成像的规律表格教学设计，共7页。教案主要包含了20分钟，10分钟，答案解析等内容，欢迎下载使用。
学科
初中物理
年级册别
八年级上册
共1课时
教材
义务教育教科书•物理八年级全一册
授课类型
实验探究课
第1课时
教材分析
教材分析
本节内容是“透镜及其应用”章节的核心部分，旨在通过实验探究凸透镜成像的规律，建立物距、像距与成像特点之间的关系。教材以真实生活情境引入——小华用放大镜观察邮票，引发学生对成像正倒、大小、虚实变化的关注，激发探究兴趣。教材通过“做一做”实验活动，引导学生设计实验方案，记录数据，分析论证，最终归纳出凸透镜成像的三种基本情况及其对应的物距条件。该部分内容既是光学知识体系的关键节点，也是培养学生科学探究能力的重要载体。
学情分析
八年级学生已掌握光的折射、凸透镜基本结构及焦点、焦距等概念，具备一定的实验操作能力和初步的逻辑思维能力。但对“像的虚实”“物距与像距的关系”缺乏直观理解，容易将“放大/缩小”误认为仅由透镜大小决定。学生在实验中常出现光具座未调水平、烛焰中心与光心不齐等问题，影响成像清晰度。此外，学生对“几何作图法”理解困难，需借助动态演示和分步指导降低认知负荷。教学中应强化情境驱动，采用合作探究与问题链引导，突破“虚像不可见却可观察”的认知障碍。
课时教学目标
物理观念
1. 能准确描述物距、像距、焦距的概念，并能通过实验验证其与成像特点的关系。
2. 理解凸透镜成像的三种基本类型：倒立缩小实像、倒立放大实像、正立放大虚像，掌握其对应的物距范围。
科学思维
1. 能基于实验数据提出“物距大于二倍焦距时成倒立缩小实像”的猜想，并设计对照实验进行验证。
2. 能运用控制变量法分析物距与焦距对成像的影响，发展归纳推理与演绎推理能力。
科学探究
1. 能独立完成光具座组装与调节，确保烛焰中心、透镜光心、光屏中心在同一高度。
2. 能通过多次改变物距，系统记录并整理实验数据，形成完整的实验报告。
科学态度与责任
1. 能在实验中保持严谨态度，如实记录现象，不因失败而放弃。
2. 能在小组协作中主动承担任务，尊重他人意见，共同完成探究任务。
教学重点、难点
重点
1. 掌握凸透镜成像的三种基本类型及其对应的物距条件。
2. 学会使用光具座进行实验操作，准确测量物距与像距。
难点

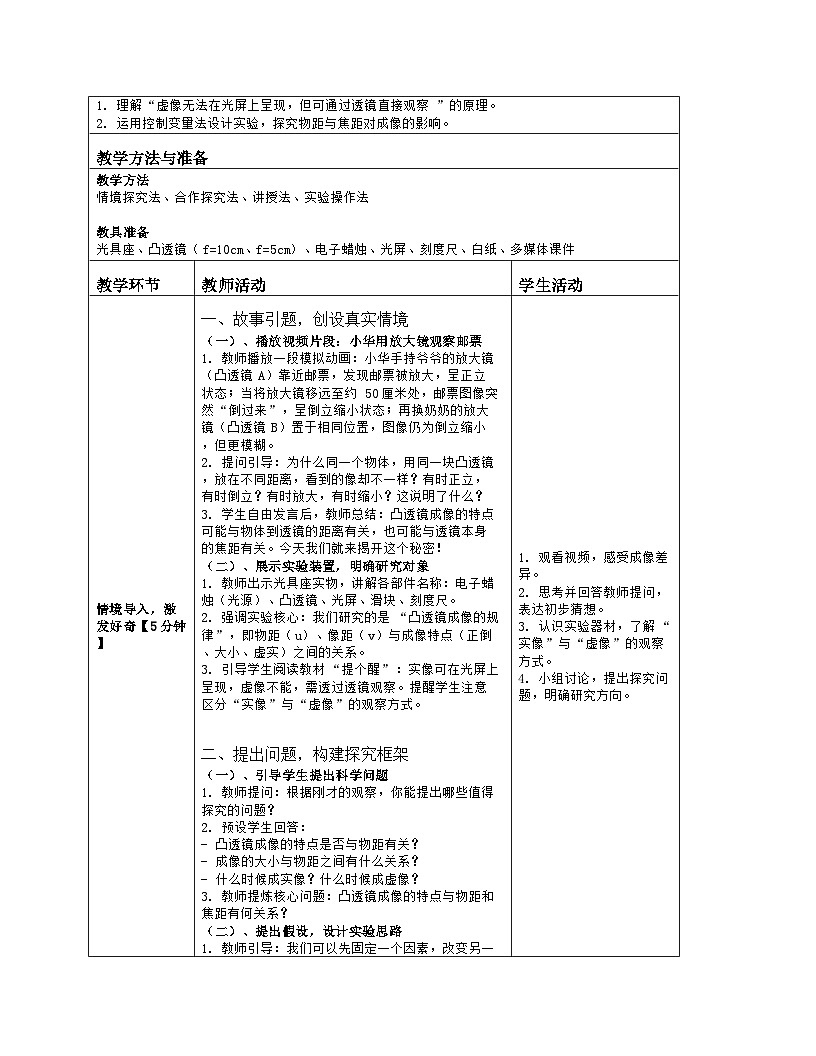

1. 理解“虚像无法在光屏上呈现，但可通过透镜直接观察”的原理。
2. 运用控制变量法设计实验，探究物距与焦距对成像的影响。
教学方法与准备
教学方法
情境探究法、合作探究法、讲授法、实验操作法
教具准备
光具座、凸透镜（f=10cm、f=5cm）、电子蜡烛、光屏、刻度尺、白纸、多媒体课件
教学环节
教师活动
学生活动
情境导入，激发好奇【5分钟】
一、故事引题，创设真实情境
（一）、播放视频片段：小华用放大镜观察邮票
1. 教师播放一段模拟动画：小华手持爷爷的放大镜（凸透镜A）靠近邮票，发现邮票被放大，呈正立状态；当将放大镜移远至约50厘米处，邮票图像突然“倒过来”，呈倒立缩小状态；再换奶奶的放大镜（凸透镜B）置于相同位置，图像仍为倒立缩小，但更模糊。
2. 提问引导：为什么同一个物体，用同一块凸透镜，放在不同距离，看到的像却不一样？有时正立，有时倒立？有时放大，有时缩小？这说明了什么？
3. 学生自由发言后，教师总结：凸透镜成像的特点可能与物体到透镜的距离有关，也可能与透镜本身的焦距有关。今天我们就来揭开这个秘密！
（二）、展示实验装置，明确研究对象
1. 教师出示光具座实物，讲解各部件名称：电子蜡烛（光源）、凸透镜、光屏、滑块、刻度尺。
2. 强调实验核心：我们研究的是“凸透镜成像的规律”，即物距（u）、像距（v）与成像特点（正倒、大小、虚实）之间的关系。
3. 引导学生阅读教材“提个醒”：实像可在光屏上呈现，虚像不能，需透过透镜观察。提醒学生注意区分“实像”与“虚像”的观察方式。
二、提出问题，构建探究框架
（一）、引导学生提出科学问题
1. 教师提问：根据刚才的观察，你能提出哪些值得探究的问题？
2. 预设学生回答：
- 凸透镜成像的特点是否与物距有关？
- 成像的大小与物距之间有什么关系？
- 什么时候成实像？什么时候成虚像？
3. 教师提炼核心问题：凸透镜成像的特点与物距和焦距有何关系？

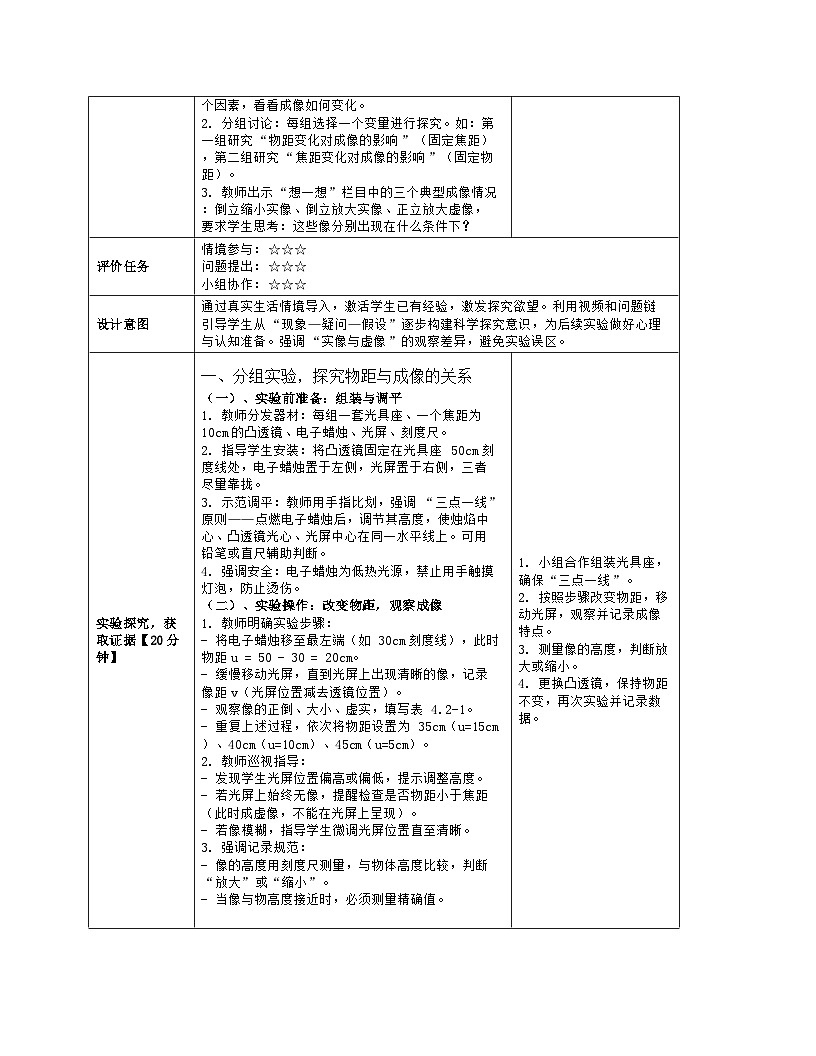

（二）、提出假设，设计实验思路
1. 教师引导：我们可以先固定一个因素，改变另一个因素，看看成像如何变化。
2. 分组讨论：每组选择一个变量进行探究。如：第一组研究“物距变化对成像的影响”（固定焦距），第二组研究“焦距变化对成像的影响”（固定物距）。
3. 教师出示“想一想”栏目中的三个典型成像情况：倒立缩小实像、倒立放大实像、正立放大虚像，要求学生思考：这些像分别出现在什么条件下？
1. 观看视频，感受成像差异。
2. 思考并回答教师提问，表达初步猜想。
3. 认识实验器材，了解“实像”与“虚像”的观察方式。
4. 小组讨论，提出探究问题，明确研究方向。
评价任务
情境参与：☆☆☆
问题提出：☆☆☆
小组协作：☆☆☆
设计意图
通过真实生活情境导入，激活学生已有经验，激发探究欲望。利用视频和问题链引导学生从“现象—疑问—假设”逐步构建科学探究意识，为后续实验做好心理与认知准备。强调“实像与虚像”的观察差异，避免实验误区。
实验探究，获取证据【20分钟】
一、分组实验，探究物距与成像的关系
（一）、实验前准备：组装与调平
1. 教师分发器材：每组一套光具座、一个焦距为10cm的凸透镜、电子蜡烛、光屏、刻度尺。
2. 指导学生安装：将凸透镜固定在光具座50cm刻度线处，电子蜡烛置于左侧，光屏置于右侧，三者尽量靠拢。
3. 示范调平：教师用手指比划，强调“三点一线”原则——点燃电子蜡烛后，调节其高度，使烛焰中心、凸透镜光心、光屏中心在同一水平线上。可用铅笔或直尺辅助判断。
4. 强调安全：电子蜡烛为低热光源，禁止用手触摸灯泡，防止烫伤。
（二）、实验操作：改变物距，观察成像
1. 教师明确实验步骤：
- 将电子蜡烛移至最左端（如30cm刻度线），此时物距u = 50 - 30 = 20cm。
- 缓慢移动光屏，直到光屏上出现清晰的像，记录像距v（光屏位置减去透镜位置）。
- 观察像的正倒、大小、虚实，填写表4.2-1。
- 重复上述过程，依次将物距设置为35cm（u=15cm）、40cm（u=10cm）、45cm（u=5cm）。
2. 教师巡视指导：
- 发现学生光屏位置偏高或偏低，提示调整高度。
- 若光屏上始终无像，提醒检查是否物距小于焦距（此时成虚像，不能在光屏上呈现）。
- 若像模糊，指导学生微调光屏位置直至清晰。
3. 强调记录规范：
- 像的高度用刻度尺测量，与物体高度比较，判断“放大”或“缩小”。
- 当像与物高度接近时，必须测量精确值。
二、对比实验，探究焦距的影响
（一）、更换凸透镜，保持物距不变
1. 教师引导：现在我们来研究焦距的影响。请将原凸透镜（f=10cm）换成焦距为5cm的凸透镜（凸透镜B），保持电子蜡烛仍在35cm刻度线处（物距仍为15cm）。
2. 重新调节光屏位置，观察成像情况，记录数据。
3. 提问：同样物距下，焦距不同的透镜，成像情况有何不同？
4. 教师引导学生比较两组数据，得出结论：凸透镜成像特点不仅与物距有关，还与焦距有关。
三、数据分析，归纳规律
（一）、引导学生分析数据
1. 提问：当物距大于二倍焦距（20 > 2×10）时，成什么像？
2. 学生回答：倒立、缩小的实像。
3. 教师追问：当物距小于一倍焦距（5 < 10）时，成什么像？
4. 学生回答：正立、放大的虚像。
5. 教师总结：物距在不同区间，成像特点不同，且存在分界点（2f、f）。
1. 小组合作组装光具座，确保“三点一线”。
2. 按照步骤改变物距，移动光屏，观察并记录成像特点。
3. 测量像的高度，判断放大或缩小。
4. 更换凸透镜，保持物距不变，再次实验并记录数据。
评价任务
操作规范：☆☆☆
数据准确：☆☆☆
合作有效：☆☆☆
设计意图
通过分组实验让学生亲历科学探究全过程，培养动手能力与团队协作精神。强调“三点一线”调平，预防常见错误。通过对比实验揭示焦距影响，深化对变量控制的理解。引导学生从数据中归纳规律，提升科学思维能力。
概念建构，深化理解【10分钟】
一、几何作图，揭示成像原理
（一）、讲解三条特殊光线
1. 教师在黑板上画出凸透镜，标出主轴、光心、焦点（F）、二倍焦距点（2F）。
2. 以物距等于二倍焦距为例（u=20cm，f=10cm）：
- 画一条平行于主轴的光线，经透镜折射后通过另一侧焦点（F'）。
- 画一条过光心的光线，传播方向不变。
- 画一条过焦点（F）的光线，经透镜折射后平行于主轴。
3. 三条光线交于一点，即为像点，连接所有像点得完整像。
4. 强调：实际作图只需选两条特殊光线即可确定像的位置。
（二）、动态演示，理解成像变化
1. 教师播放动画：物体从远处向透镜移动，像从光屏一侧逐渐远离，先变大后变小，最后变为虚像。
2. 提问：当物体在二倍焦距处，像在哪里？大小如何？
3. 学生回答：像也在二倍焦距处，与物体等大。
4. 教师总结：二倍焦距是成缩小实像与放大实像的分界点。
二、归纳规律，建立模型
（一）、总结成像规律口诀
1. 教师板书口诀：
“一倍焦距分虚实，二倍焦距分大小。
物近像远像变大，物远像近像变小。”
2. 解释：
- u > 2f：倒立缩小实像（像在f - f < u < 2f：倒立放大实像（像在v > 2f）
- u < f：正立放大虚像（像与物同侧）
3. 强调：虚像不可在光屏上承接，只能通过透镜观察。
1. 观察教师作图，理解三条特殊光线的作用。
2. 跟随动画，观察成像动态变化过程。
3. 背诵并理解成像规律口诀，尝试解释实验现象。
评价任务
作图正确：☆☆☆
规律掌握：☆☆☆
口诀记忆：☆☆☆
设计意图
通过几何作图帮助学生从“现象”走向“本质”，理解成像背后的光学原理。动态演示增强直观性，突破抽象难点。口诀化归纳便于记忆与应用，提升知识迁移能力。
迁移应用，拓展思维【5分钟】
一、解决实际问题
（一）、实践与探索题解析
1. 教师出示第2题：
“有一个焦距为8cm的凸透镜，将点亮的电子蜡烛从距凸透镜30cm处逐渐移动到10cm处，请你描述这一过程中像的大小和像距的变化情况。”
2. 引导分析：
- 初始：物距30cm > 2f（16cm），成倒立缩小实像，像距在8cm - 移动中：物距减小，像距增大，像逐渐变大。
- 当物距接近16cm（2f）时，像也接近16cm，与物等大。
- 继续靠近：物距小于16cm，大于8cm（f - 当物距接近8cm（f）时，像距趋于无穷远，像变得极小。
- 当物距小于8cm（u 3. 教师总结：物距减小，像距增大，像先变大后变小，最后变为虚像。
1. 分析题目条件，结合规律判断成像类型。
2. 描述像的大小与像距的变化趋势。
3. 尝试用口诀解释整个过程。
评价任务
问题分析：☆☆☆
规律应用：☆☆☆
语言表达：☆☆☆
设计意图
将所学规律应用于真实问题，检验学生知识迁移能力。通过逐步分析，训练逻辑推理与语言表达能力，体现物理学习的价值。
作业设计
一、基础巩固
1. 请写出凸透镜成像的三种基本类型及其对应的物距范围。
2. 一个焦距为12cm的凸透镜，当物距为25cm时，成像特点是什么？请说明理由。
3. 画出物距等于一倍焦距时的三条特殊光线，指出像的位置，并说明成像性质。
4. 判断下列说法是否正确，若错误请说明原因：
（1）只要物距大于焦距，就能在光屏上成实像。
（2）虚像一定是正立的，实像一定是倒立的。
（3）物距越小，像越大。
二、拓展提升
5. 小明用一个凸透镜观察窗外的树，发现树的像在透镜的同侧，且是正立放大的。请问这个凸透镜的焦距是多少？如果他把透镜拿远一些，像会怎样变化？
6. 请你设计一个实验，验证“当物距等于二倍焦距时，像与物等大”。写出实验步骤与预期现象。
7. 查阅资料，了解照相机、投影仪、放大镜的工作原理，简要说明它们分别利用了凸透镜成像的哪种规律。
【答案解析】
一、基础巩固
1. ① u > 2f：倒立、缩小的实像；② f < u < 2f：倒立、放大的实像；③ u < f：正立、放大的虚像。
2. 物距25cm > 2×12cm = 24cm，因此成倒立、缩小的实像。
3. 作图略。像位于另一侧，与物等大，倒立实像。
4. （1）错误。当u < f时，成虚像，不能在光屏上呈现。
（2）错误。虚像总是正立的，但实像可以是倒立或正立（如凹透镜成虚像时为正立，但凸透镜实像均为倒立）。
（3）错误。当物距小于焦距时，像为正立放大虚像，但像距为负值，不能简单说“越大”。
二、拓展提升
5. 说明透镜焦距小于物距，且物距小于焦距，故成虚像，焦距未知，但满足u < f。若拿远，物距增大，像变小。
6. 步骤：将凸透镜固定，物距设为24cm（2f），调节光屏至24cm处，观察像是否与物等大。预期：像与物等大，倒立。
7. 照相机：利用“u > 2f”成缩小实像；投影仪：利用“f < u < 2f”成放大实像；放大镜：利用“u < f”成放大虚像。
板书设计
【课题】探究凸透镜成像的规律
1. 物距（u）：物体到光心距离
像距（v）：像到光心距离
焦距（f）
2. 三条特殊光线：
① 平行于主轴 → 过焦点（F'）
② 过光心 → 不变方向
③ 过焦点（F） → 平行于主轴
3. 成像规律：
u > 2f → 倒立、缩小、实像（f < v < 2f）
f < u < 2f → 倒立、放大、实像（v > 2f）
u < f → 正立、放大、虚像（同侧）
4. 口诀：
“一倍焦距分虚实，二倍焦距分大小。
物近像远像变大，物远像近像变小。”
教学反思
成功之处
1. 以真实生活情境导入，学生兴趣浓厚，课堂参与度高。
2. 实验设计合理，学生亲历“提出问题—设计实验—收集证据—分析论证”全过程，科学探究能力显著提升。
3. 几何作图与口诀相结合，有效突破抽象难点，学生理解深刻。
不足之处
1. 部分小组在调平“三点一线”时耗时较长，需加强前期示范与练习。
2. 个别学生对“虚像”概念理解仍有偏差，需在后续课程中加强辨析。
3. 作业中“规律应用”类题目难度偏高，部分学生难以独立完成，建议增加梯度训练。
