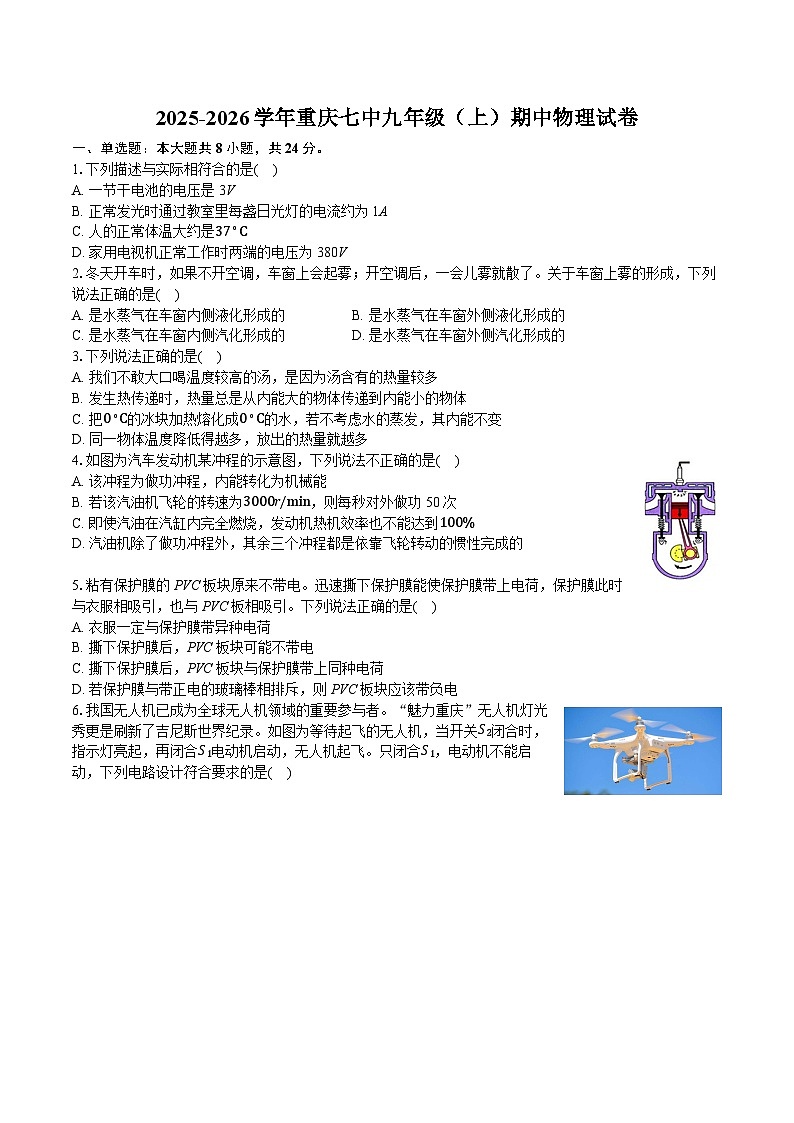

2025-2026学年重庆七中九年级（上）期中物理试卷

这是一份2025-2026学年重庆七中九年级（上）期中物理试卷，共14页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
1.下列描述与实际相符合的是( )
A. 一节干电池的电压是3V
B. 正常发光时通过教室里每盏日光灯的电流约为1A
C. 人的正常体温大约是37∘C
D. 家用电视机正常工作时两端的电压为380V
2.冬天开车时，如果不开空调，车窗上会起雾；开空调后，一会儿雾就散了。关于车窗上雾的形成，下列说法正确的是( )
A. 是水蒸气在车窗内侧液化形成的B. 是水蒸气在车窗外侧液化形成的
C. 是水蒸气在车窗内侧汽化形成的D. 是水蒸气在车窗外侧汽化形成的
3.下列说法正确的是( )
A. 我们不敢大口喝温度较高的汤，是因为汤含有的热量较多
B. 发生热传递时，热量总是从内能大的物体传递到内能小的物体
C. 把0∘C的冰块加热熔化成0∘C的水，若不考虑水的蒸发，其内能不变
D. 同一物体温度降低得越多，放出的热量就越多
4.如图为汽车发动机某冲程的示意图，下列说法不正确的是( )
A. 该冲程为做功冲程，内能转化为机械能
B. 若该汽油机飞轮的转速为3000r/min，则每秒对外做功50次
C. 即使汽油在汽缸内完全燃烧，发动机热机效率也不能达到100%
D. 汽油机除了做功冲程外，其余三个冲程都是依靠飞轮转动的惯性完成的
5.粘有保护膜的PVC板块原来不带电。迅速撕下保护膜能使保护膜带上电荷，保护膜此时与衣服相吸引，也与PVC板相吸引。下列说法正确的是( )
A. 衣服一定与保护膜带异种电荷
B. 撕下保护膜后，PVC板块可能不带电
C. 撕下保护膜后，PVC板块与保护膜带上同种电荷
D. 若保护膜与带正电的玻璃棒相排斥，则PVC板块应该带负电
6.我国无人机已成为全球无人机领域的重要参与者。“魅力重庆”无人机灯光秀更是刷新了吉尼斯世界纪录。如图为等待起飞的无人机，当开关S2闭合时，指示灯亮起，再闭合S1电动机启动，无人机起飞。只闭合S1，电动机不能启动，下列电路设计符合要求的是( )

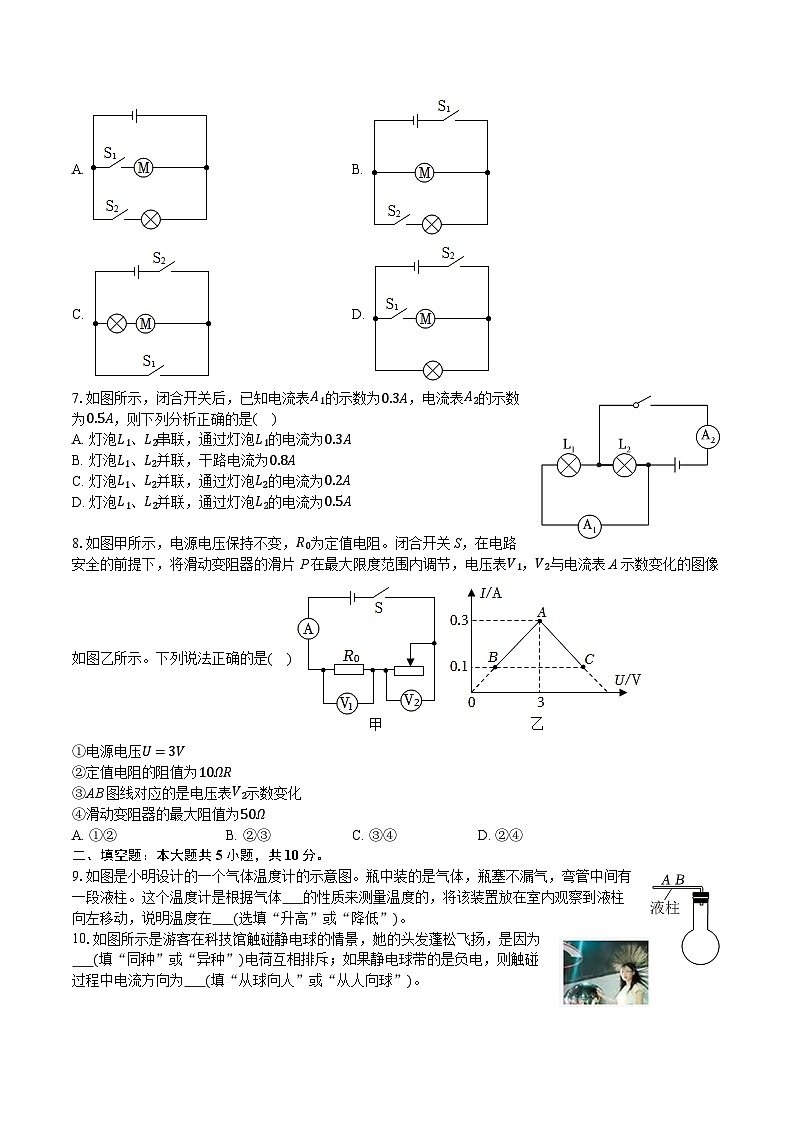

A. B.
C. D.
7.如图所示，闭合开关后，已知电流表A1的示数为0.3A，电流表A2的示数为0.5A，则下列分析正确的是( )
A. 灯泡L1、L2串联，通过灯泡L1的电流为0.3A
B. 灯泡L1、L2并联，干路电流为0.8A
C. 灯泡L1、L2并联，通过灯泡L2的电流为0.2A
D. 灯泡L1、L2并联，通过灯泡L2的电流为0.5A
8.如图甲所示，电源电压保持不变，R0为定值电阻。闭合开关S，在电路安全的前提下，将滑动变阻器的滑片P在最大限度范围内调节，电压表V1，V2与电流表A示数变化的图像如图乙所示。下列说法正确的是( )
①电源电压U=3V
②定值电阻的阻值为10ΩR
③AB图线对应的是电压表V2示数变化
④滑动变阻器的最大阻值为50Ω
A. ①②B. ②③C. ③④D. ②④
二、填空题：本大题共5小题，共10分。
9.如图是小明设计的一个气体温度计的示意图。瓶中装的是气体，瓶塞不漏气，弯管中间有一段液柱。这个温度计是根据气体 的性质来测量温度的，将该装置放在室内观察到液柱向左移动，说明温度在 (选填“升高”或“降低”)。
10.如图所示是游客在科技馆触碰静电球的情景，她的头发蓬松飞扬，是因为 (填“同种”或“异种”)电荷互相排斥；如果静电球带的是负电，则触碰过程中电流方向为 (填“从球向人”或“从人向球”)。

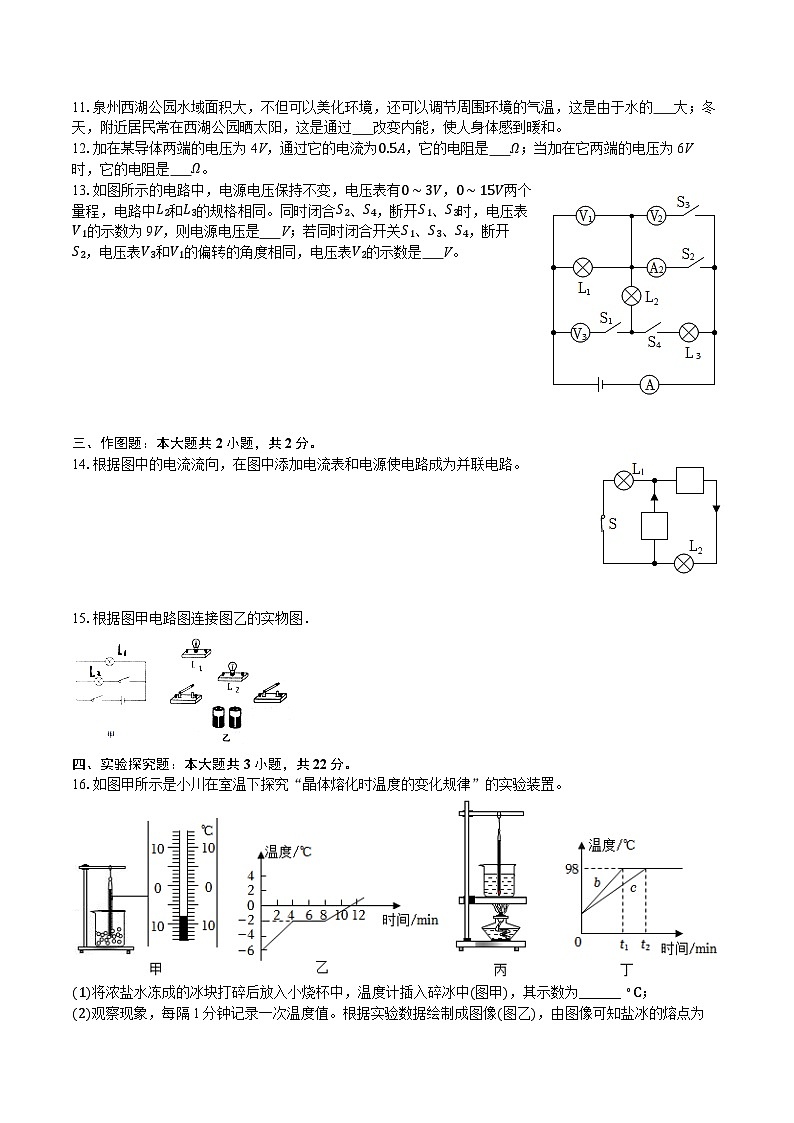

11.泉州西湖公园水域面积大，不但可以美化环境，还可以调节周围环境的气温，这是由于水的 大；冬天，附近居民常在西湖公园晒太阳，这是通过 改变内能，使人身体感到暖和。
12.加在某导体两端的电压为4V，通过它的电流为0.5A，它的电阻是 Ω；当加在它两端的电压为6V时，它的电阻是 Ω。
13.如图所示的电路中，电源电压保持不变，电压表有0∼3V，0∼15V两个量程，电路中L2和L3的规格相同。同时闭合S2、S4，断开S1、S3时，电压表V1的示数为9V，则电源电压是 V；若同时闭合开关S1、S3、S4，断开S2，电压表V3和V1的偏转的角度相同，电压表V2的示数是 V。
三、作图题：本大题共2小题，共2分。
14.根据图中的电流流向，在图中添加电流表和电源使电路成为并联电路。
15.根据图甲电路图连接图乙的实物图．
四、实验探究题：本大题共3小题，共22分。
16.如图甲所示是小川在室温下探究“晶体熔化时温度的变化规律”的实验装置。
(1)将浓盐水冻成的冰块打碎后放入小烧杯中，温度计插入碎冰中(图甲)，其示数为______ ∘C；
(2)观察现象，每隔1分钟记录一次温度值。根据实验数据绘制成图像(图乙)，由图像可知盐冰的熔点为______ ∘C，在第5min，烧杯内的物质正处于______状态；
(3)小川继续按照图丙所示装置探究“水沸腾时温度变化特点”，实验中操作存在的错误是______。正确调整实验装置后根据实验数据绘制成图丁中图像 b，由此可知当时环境的大气压______(选填“大于”、“小于”或“等于”)一个标准大气压；
(4)同组的东东用与小川相同的装置和酒精灯得到图丁c的图像，图像c与图像b不同的原因可能是实验中水的______不同。
17.某实验小组要探究“并联电路中电流的规律”，所设计的电路如图甲所示。
(1)在连接电路过程中应保持开关______状态；
(2)在使用电流表测电流的实验中，电流表应该______(选填“串联”或“并联”)接入被测电路中。闭合开关后电流表的指针偏转方向如图乙所示，你认为原因可能是：______；
(3)在实验过程中他们连接了如图丙所示的电路，闭合开关后，观察到灯L2______(选填“发光”或“不发光”)。请在图丙上只改动一根导线，符合L1、L2并联，电流表A1测干路电流，A2测灯L2的电流，开关控制所有用电器(要求：在需要改动的导线上画“×”，用笔将改动后的导线画出，导线不许交叉)；
(4)实验时为了结论的普遍性应该选择规格______(选填“相同”或“不相同)的小灯泡接在电路中；
(5)他们改正错误后把电流表分别接入到电路中的A、B、C处，测出它们的电流值并记录在下表中；
①通过对上面数据的分析，可以得出的结论是：______(用IA、IB、IC表示)；
②在实验中改变A、B、C处电流的大小，从而进行多次实验；多次测量的目的是______。
18.在探究电流与电压、电阻的关系实验中，器材有：电源(恒为4V)、电压表(0∼3V)、电流表(0∼0.6A)、电阻R(5Ω、10Ω、20Ω)、滑动变阻器(10Ω2A)、开关、导线若干。
(1)闭合开关前，将滑动变阻器滑片P移到最______端，起到______的作用。
(2)闭合开关，电流表示数为零，电压表示数等子电源电压，经检查电表完好，则电路故障可能是______。排除故障，继续实验。
(3)探究电流与电压的关系，实验数据如表格，其中第3次实验的电压表示数如图乙所示，为______ V。分析数据可得：电阻不变时，电流跟电压成______。实验中所选的电阻阻值为______Ω。
(4)探究电流与电阻的关系，将5Ω电阻接入电路，记录电流表示数为0.4A；将电阻更换为10Ω，移动滑片直至电压表示数为______ V，记录电流表示数；再将电阻更换为20Ω，发现无法完成实验。从本实验可行性与安全性考虑，可将滑动变阻器更换为最大阻值至少为______Ω。
五、计算题：本大题共3小题，共22分。
19.电路如图所示，已知电源两端电压U=15V保持不变，电阻R1=5Ω当开关闭合时，电压表示数为5V。求：
(1)电流表的示数I；
(2)电阻R2的阻值。
20.如图所示，“围炉煮茶”是一种流行的休闲方式，通常采用木炭作为燃料。茶壶中装入0.5kg初温为32∘C的山泉水，用围炉加热至100∘C消耗了20g木炭。已知c水=4.2×103J/(kg⋅∘C)，木炭热值q=3.4×107J/kg。求：
(1)水吸收的热量；
(2)20g木炭完全燃烧放出的热量；
(3)围炉的加热效率。
21.节日期间聚会增多，安全驾驶尤为重要。酒精测试仪可帮助交警快速检查司机是否酒驾，其电路如图甲所示，电源电压恒定，R2=20Ω，酒精传感器R1的电阻值随酒精气体浓度增大而减小，关系如图乙所示(酒驾标准：0.2mg/mL≤酒精浓度ρ≤0.8mg/mL)，求：
(1)当电压表的示数为2V时，求电流表的示数；
(2)当被检测者的酒精气体的浓度为0.8mg/mL时，电流表示数是0.2A，求电源电压U；
(3)当电压表的示数为3V时，判断被检测者是否酒驾。
答案和解析
1.【答案】C
【解析】解：A、一节干电池的电压约为1.5V，故A错误；
B、教室里日光灯正常发光时的电流约为0.2A，故B错误；
C、人的正常体温大约是37∘C，变化幅度不大，故C正确；
D、家用电视机正常工作时两端的电压约为220V，故D错误。
故选：C。
新课程标准要求我们能根据日常经验或自然现象粗略估测一些物理量。例如：长度、质量、时间、温度、力、速度、电功率、电流、电压等。解答估测选择题的方法：利用生活中我们熟悉的一些数据作为根据，进行单位换算，有时要利用基本公式求未知物理量。
本题考查了对电压、电流、温度的估测，注重理论与实际差异的应变能力的培养，体现新课程的基本理念。
2.【答案】A
【解析】解：冬天，车内水蒸气温度较高，遇到温度较低的玻璃，会对其放热液化形成小水珠，小水珠出现在车窗的内侧。
故选：A。
物质由气态转变为液态的过程叫做液化。
判断一种现象是什么物态变化，一定要分析现象原来和现在的状态，然后根据六种物态变化的定义进行判断。
3.【答案】D
【解析】A.热量是一个过程量，不能说汤含有的热量较多，故A错误；
B.发生热传递时，热量总是从温度高的物体传递到温度低的物体，不是从内能大的物体传递到内能小的物体，故B错误；
C.0∘C的冰块熔化成0∘C的水的过程需要吸热，若不考虑水的蒸发，其内能变大，故C错误；
D.根据Q放=cmΔt可知，同一物体温度降低得越多，放出的热量就越多，故D正确。
故选：D。
(1)热传递过程中转移能量的多少叫热量，热量是一个过程量。
(2)热总是从温度高的物体传到物体低的物体。
(3)晶体熔化时要吸收热量，温度不变，内能增加。
(4)不能说一个物体含有多少热量。
本题是一道热学综合题，主要考查学生对内能、热传递的条件及热量的理解，是中考的热点，热学的难点。
4.【答案】B
【解析】解：A.图中两个气门都关闭，火花塞点火，活塞向下运动，为做功冲程，此冲程中内能转化为机械能，故A正确；
B.单缸四冲程汽油机的飞轮转速是3000r/min=50r/s，即汽油机飞轮每秒转50圈，对外做功25次，故B错误；
C.汽车在工作时不可避免的要克服机械部件间的摩擦做额外功，机械效率一定小于100%，故C正确；
D.汽油机做功冲程有高温高压气体推动活塞运动，其他三个冲程都是靠飞轮转动的惯性完成的，故D正确。
故选：B。
(1)根据气门的闭合情况、活塞的运动情况分析是哪个冲程及能量的转化；
(2)单缸四冲程内燃机中，吸气、压缩、做功、排气四个冲程为一个工作循环，每个工作循环曲轴转2周，活塞上下往复2次，做功1次；
(3)汽车在工作时不可避免的要克服机械部件间的摩擦做额外功，机械效率一定小于100%；
(4)内燃机做功冲程有高温高压气体推动活塞运动，其他三个冲程都是靠飞轮转动的惯性完成的。
此题考查了内燃机的冲程、热机效率的认识，属于基础知识。
5.【答案】D
【解析】解：A、粘有保护膜的PVC板块原来不带电，迅速撕下保护膜能使保护膜带上电荷，保护膜此时与衣服相吸引，因为异种电荷相互吸引或带电体吸引轻小物体，衣服可能不带电，故A错误；
B、撕下保护膜后，与PVC板块相吸引，PVC带异种电荷，故B错误；
C、撕下保护膜后，如果PVC板块带电，则它与保护膜带上异种电荷，故C错误；
D、保护膜与带正电的玻璃棒相排斥，同种电荷相互排斥，PVC板块与保护膜带异种电荷，应该带负电，故D正确。
故选：D。
(1)摩擦起电的实质是电荷(电子)的转移，带电体吸引轻小物体。
(2)电荷间的作用规律：同种电荷相互排斥，异种电荷相互吸引。
深入理解摩擦起电的实质和原因，知道电荷间的作用规律，可解答此题。
6.【答案】D
【解析】解：由题可知，当开关S2闭合时，指示灯亮起，再闭合S1电动机启动，无人机起飞，说明指示灯能独立工作，与电动机是并联的；同时，只闭合S1，电动机不能启动，说明S1只控制电动机，在电动机支路中，开关S2控制整个电路，在干路中，故D符合要求，ABC不符合要求。
故选：D。
根据题意可知指示灯和电动机的工作关系和连接方式，以及开关的作用及位置，从而可知符合要求的电路设计。
本题考查电路的设计，明确各元件的连接方式是关键。
7.【答案】C
【解析】解：A、由图可知，开关闭合后，电流的路径有两条，则L1、L2的连接方式是并联，故A错误；
BCD、电流表A1与L1串联在支路中，则电流表A1测量通过L1的电流；电流表A2在干路中，测量干路通过的电流，
已知已知电流A1的示数为0.3A，则通过灯泡L1的电流为I1=0.3A，电流表A2的示数为0.5A，干路电流为I=0.5A，
根据并联电路的电流规律可得，通过灯泡L2的电流为I2=I−I1=0.5A−0.3A=0.2A，故BD错误，C正确。
故选：C。
(1)根据电流的路径判定电路的连接方式和电流表的作用；
(2)根据并联电路的电流规律分析通过灯泡L2的电流。
本题考查了电路连接形式的判定、并联电路的电流规律，属于基础知识，要牢记。
8.【答案】D
【解析】解：闭合开关S，电阻R0和变阻器R串联，电压表V1测R0两端的电压，电压表V2测变阻器两端的电压，电流表测电路中的电流；
①由乙图可知，当电流为0.3A时，两电压表示数相等，此时电压表示数为：U0=UR=IR0=0.3A×10Ω=3V，
电源电压为：U=U0+UR=3V+3V=6V，故①错误；
②③根据欧姆定律，电阻一定时，电流与电压成正比，故AB图线对应的是R0的图像，即电压表V1示数变化，故③错误；
R0=U0I=3V0.3A=10Ω，故②正确；
④当滑动变阻器的滑片P从最右端开始最大限度地向右端调节时，电路中的总电阻变大，由I=UR电路中电流变小，
当电路电流最小为0.1A时，电路总电阻为：R总=UI′=6V0.1A=60Ω，
根据串联电路的电阻规律知滑动变阻器的最大阻值为：
R最大=R总−R0=60Ω−10Ω=50Ω，故④正确。
故选：D。
由图甲可知，闭合开关S，电阻R0和变阻器R串联，电压表V1测R0两端的电压，电压表V2测变阻器两端的电压，电流表测电路中的电流；
(1)根据欧姆定律分析电阻R的图像；当变阻器接入电路中的电阻最小时，电路中的电流最大，由图乙可知最大电流，此时两图线相交，说明此时变阻器接入电路中的阻值与R0的阻值相等，根据串联电路的电阻特点和欧姆定律求出电源电压；
(2)通过定值电阻的电流与它两端的电压成正比，以其I−U图像是一条斜向上的直线，据此分析得出电阻R0和变阻器R的I−U图像；
(3)当滑片在最右端时，滑动变阻器接入电路的阻值最大，总电阻最大，则电路中的电流最小，由图乙可知最小电流，根据I=UR求出电路的总电阻，再根据串联电路的电阻规律求出滑动变阻器的最大阻值；
(4)将滑动变阻器的滑片P在最大限度范围内调节，电流最小，滑动变阻器的电压最大，据此计算总电阻减去定值电阻得出最大阻值。
本题主要考查电路的分析、欧姆定律的应用及串联电路的电流、电压规律的应用，有一定的难度。
9.【答案】热胀冷缩
升高

【解析】解：图中瓶内是气体，受热膨胀，故这是一个气体温度计，所以是根据气体的热胀冷缩的性质制成的。
温度升高时，瓶内气体就要膨胀，体积变大，所以会把液柱向左推。
故答案为：热胀冷缩；升高。
我们通常用的液体温度计是根据液体的热胀冷缩原理制成的，而本题的温度计是利用空气的热胀冷缩原理。
本题考查温度计的原理，属于基础题。
10.【答案】同种
从人向球

【解析】解：她的头发蓬松飞扬，是因为头发带有同种电荷，而同种电荷互相排斥；
如果静电球带的是负电，带负电的电子由球到人，由于电流方向与电子定向移动方向相反，则触碰过程中电流方向为从人向球。
故答案为：同种；从人向球。
(1)电荷间相互作用：同种电荷互相排斥，异种电荷互相吸引；
(2)电荷的定向移动形成电流；正电荷移动的方向是电流的方向；自由电子的定向移动方向与电流方向相反。
此题考查了电荷间的作用规律、电流的方向的规定，属于基础性题目。
11.【答案】比热容
热传递

【解析】解：因为水的比热容较大，白天，相同质量的水和沙石比较，吸收相同的热量时，水的温度升高的少；夜晚，放出相同的热量时，水的温度降低的少，使得该地区昼夜的温差小，能有效调节周围环境的气温；
冬天，附近居民常在西湖公园晒太阳，这是通过热传递改变内能。
故答案为：比热容；热传递。
修建人工湖，含水量增多，因为水的比热容较大，相同质量的水和其它物质比较，吸收或放出相同的热量，水的温度升高或降低的少，据此分析。
改变物体内能的方法：做功和热传递。
水的比热容较大的应用：水可做散热剂、可做冷却剂，用来解释沿海地区与内陆地区之间的气候差别、城市热岛效应的原因等等。
12.【答案】8
8

【解析】解：由I=可得，导体的电阻：R=UI=4V0.5A=8Ω；
因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，
所以，当加在它两端的电压增加到6V时，导体的电阻仍为8Ω不变。
故答案为：8；8。
(1)知道导体两端的电压和通过的电流，根据欧姆定律求出导体的电阻；
(2)电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关，据此分析。
本题考查了欧姆定律的简单应用，关键是知道导体的电阻与两端的电压和通过的电流无关，是一道基础题目。
13.【答案】9
8

【解析】解：同时闭合S2、S4，断开S1、S3时，L2和L3被短路，电路为L1的简单电路，电压表V1的示数即电源电压，故电源电压为9V；
同时闭合S1、S3、S4，断开S2时，三个灯泡串联接入电路，电压表V1测L1两端的电压，电压表V3测L2和L1的总电压，电压表V2测L2和L3的总电压，电压表V3和V1的偏转的角度相同，根据串联电路的电压特点和两个电压表的量程、分度值可知，电压表V3的示数是电压表V1的示数的5倍，即5U1=U1+U2，
电路中L2和L3的规格相同，由串联电路分压原理可知它们两端的电压相等，即U2=U3，
串联电路总电压等于各部分电压之和，所以5U1+U2=9V------①，
U1+2U2=9V------②，
①②两式联立可得：U2=4V，
电压表V2的示数是：UV2=U2+U3=4V+4V=8V。
故答案为：9；8。
同时闭合S2、S4，断开S1、S3时，L2和L3被短路，电路为L1的简单电路，电压表V1的示数即电源电压；同时闭合S1、S3、S4，断开S2时，L1、L2和L3串联，电压表V1测L1两端的电压，电压表V3测L2和L1的总电压，电压表V2测L2和L3的总电压，电压表V3和V1的偏转的角度相同，根据串联电路的电压特点和两个电压表的量程、分度值可知，电压表V3的示数是电压表V1的示数的5倍，电路中L2和L3的规格相同，由串联电路分压原理可知它们两端的电压相等，根据串联电路电压规律列出方程组可得L2两端的电压，进一步计算电压表V2的示数。
此题考查了串并联电路电压特点的应用，分清电路的连接是解题的关键。
14.【答案】解：要使两灯泡并联，则两灯泡应并列接在电源两端；
若右侧为电源，中间为电流表，则闭合开关S后，灯泡L1被短路，不满足要求，
所以中间为电源，右侧处为电流表，则两灯泡并联，电流表测通过灯泡L2的电流；根据电流流向可知，电源上端应为正极，如图所示：

【解析】解答此题应掌握：知道一个完整的电路应该有电源、开关、用电器和导线，结合并联电路的特点进行分析。
本题考查并联电路的特点，应注意对电路的完整性进行判断，同时要特别注意电源的连接方式。
15.【答案】解：两灯泡并联，其中一个开关控制整个电路，另一个开关控制其中一个灯泡L2，根据要求用导线将实物电路连接起来，如图所示：

【解析】先分析两灯泡的连接方式以及开关的作用，然后根据电路图将实物电路连接起来．
会识别串并联电路以及开关在电路中的作用是解决本题的关键．
16.【答案】−8； −2；固液共存； 温度计玻璃泡碰到了烧杯底部；小于； 质量
【解析】(1)温度计读数时，应先看清量程和分度值，再根据液柱位置读数。在探究晶体熔化实验中，常用温度计分度值一般为1∘C，若液柱在0∘C以下，液柱对应刻度为零下第8个小格，则示数为−9∘C。
(2)晶体在熔化过程中，不断吸热但温度保持不变，这个温度称为熔点。由图像可知，盐冰温度保持不变时对应的温度即为熔点。若图像中水平段对应的温度为−2∘C，则盐冰熔点为−2∘C。在第5min时，盐冰处于熔化过程中，根据晶体熔化特点，此时烧杯内的物质正处于固液共存状态。
(3)在探究水沸腾时温度变化特点实验中，温度计使用时玻璃泡应完全浸没在水中，且不能碰到容器底和容器壁，若图丙中温度计玻璃泡碰到了烧杯底部，会导致测量的温度不准确，这就是实验中操作存在的错误。根据液体沸点与气压的关系，气压越低，沸点越低。标准大气压下水的沸点是100∘C，若图丁中图像b显示水的沸点为98∘C，低于100∘C，由此可知当时环境的大气压小于一个标准大气压。
(4)在相同装置和酒精灯加热情况下，水的质量越大，达到沸点所需的热量越多，加热时间就越长。图像c与图像b相比，若c图像中水升温较慢，达到沸点时间较长，可能是实验中水的质量不同，c图像对应的水的质量较大。
故答案依次为：(1)−8；(2)−2；固液共存；(3)温度计玻璃泡碰到了烧杯底部；小于；(4)质量。
(1)温度计示数：温度计读数时，应先看清量程和分度值，再根据液柱位置读数。(2)晶体在熔化过程中，不断吸热但温度保持不变，这个温度称为熔点。盐冰处于熔化过程中，根据晶体熔化特点，此时烧杯内的物质正处于固液共存状态。(3)在探究水沸腾时温度变化特点实验中，温度计使用时玻璃泡应完全浸没在水中，且不能碰到容器底和容器壁，若图丙中温度计玻璃泡碰到了烧杯底部，会导致测量的温度不准确，这就是实验中操作存在的错误。
根据液体沸点与气压的关系，气压越低，沸点越低。(4)在相同装置和酒精灯加热情况下，水的质量越大，达到沸点所需的热量越多，加热时间就越长。
本题可根据晶体熔化和水沸腾实验，涉及到水的沸点、器材的组装、水的沸腾特点。
17.【答案】断开； 串联；电流表正负接线柱接反了；
不发光；； 不相同； IC=IA+IB；得出普遍性的规律
【解析】(1)为保护电路，在连接电路过程中应保持开关 断开状态；
(2)在使用电流表测电流的实验中，电流表应该串联接入被测电路中。闭合开关后电流表的指针偏转方向如图乙所示，指针反向偏转，原因可能是：电流表正负接线柱接反了；
(3)在实验过程中他们连接了如图丙所示的电路，闭合开关后，L2和A2与导线并联，故观察到灯L2不发光，要求L1、L2并联，电流表A1测干路电流，电流表A1串联在干路上，A2测灯L2的电流，A2与灯L2串联，开关控制所有用电器，开关串联在干路上，如下所示：
(4)根据一组数据得出的结论有偶然性，实验时为了结论的普遍性应该选择规格不相同的小灯泡接在电路中；
(5)①通过对上面数据的分析，可以得出的结论是并联电路中，干路电流等于各支路电流之和，即IC=IA+IB；
②在实验中改变A、B、C处电流的大小，从而进行多次实验；多次测量的目的是得出普遍性的规律。
故答案为：(1)断开；(2)串联；电流表正负接线柱接反了；
(3)不发光；；(4)不相同；(5)IC=IA+IB；得出普遍性的规律。
(1)在连接电路过程中，为保护电路，开关处于断开状态；
(2)电流表与待测电路串联，用电流表测量电流时，电流从电流表正接线柱流入，从负接线柱流出，否则，电流表指针反向偏转；
(3)闭合开关后，L2和A2与导线并联，据此分析；L1、L2并联，结合电流表与待测电路串联、开关与待测电路串联连接；
(4)用归纳法得出普遍性的结论要满足2个条件：一是样本要有代表性，二是样本数量足够多；；
(5)①分析数据得出结论；
②根据归纳法分析。
本题探究并联电路电流的规律，考查电流表的使用、注意事项及归纳法和分析数据归纳结论的能力。
18.【答案】左；保护电路； 电阻R断路； 2.0；正比；5 2；20
【解析】(1)闭合开关前，将滑动变阻器滑片P移到最左端，此时滑动变阻器接入电路的电阻最大，在电源电压一定时，电阻越大，电流越小，起到保护电路的作用。
(2)闭合开关，电流表示数为零，说明电路可能断路；电压表示数等于电源电压，且电表完好，说明电压表与电源之间是通路，则电路故障可能是电阻R断路；
(3)根据电压表的量程和分度值读数，示数为2V，电阻不变时，电流跟电压成正比，R=UI=1V0.2A=5Ω；
(4)探究电流与电阻的关系时，要控制电阻两端电压不变。将5Ω电阻接入电路，电流表示数为0.4A，根据U=IR，电阻两端电压U=0.4A×5Ω=2V；将电阻更换为10Ω，移动滑片直至电压表示数为2V。电源电压U=4V，电阻两端电压UR=2V，则滑动变阻器两端电压U滑=U−UR=4V−2V=2V。当电阻R=20Ω时，根据串联电路电流相等I=URR=U滑R滑，即2V20Ω=2VR滑，可得R滑=20Ω，所以从本实验可行性与安全性考虑，可将滑动变阻器更换为最大阻值至少为20Ω。
故答案为：(1)左；保护电路；(2)电阻R断路；(3)2.0；正比；5；(4)2；20。
(1)开关闭合前，滑动变阻器的滑片P移至阻值最大处，起到保护电路的作用；
(2)电路中的电表现象是电流表示数为零，电压表示数等于电源电压，可以确定电压表和电源构成闭合回路，回路之外是断路；
(3)根据电压表的量程和分度值读数，电阻不变时，电流跟电压成正比，由欧姆定律公式计算电阻值；
(4)探究电流与电阻关系，应控制电压不变，由U=IR计算电压，根据串联电路电流相等计算可将滑动变阻器更换最大阻值。
本题考查了探究电流与电压、电阻关系实验的多个方面，包括实验操作、故障分析、数据处理和器材选择，要求对相关知识有深入理解和运用能力。
19.【答案】电流表的示数为1A；
电阻R2的阻值为10Ω
【解析】由图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流。
(1)因串联电路中各处的电流相等，
所以，电流表的示数：I=U1R1=5V5Ω=1A；
(2)因电路中总电压等于各分电压之和，
所以，电阻R2两端的电压：U2=U−U1=15V−5V=10V；
电阻R2的阻值：R2=U2I=10V1A=10Ω。
答：(1)电流表的示数为1A；
(2)电阻R2的阻值为10Ω。
由图可知中，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流。
(1)根据串联电路的电流特点和欧姆定律求出电流表的示数；
(2)根据串联电路的电压特点求出电阻R2两端的电压；利用欧姆定律求出电阻R2的阻值。
本题考查了串联电路的特点和欧姆定律的应用，是一道基础题目。
20.【答案】水吸收的热量为1.428×105J；
20 g木炭完全燃烧放出的热量为6.8×105J；
围炉的加热效率为21%
【解析】(1)水吸收的热量：
Q吸=c水m水Δt=4.2×103J/(kg⋅∘C)×0.5kg×(100∘C−32∘C)=1.428×105J；
(2)20g木炭完全燃烧放出的热量：
Q放=mq=20×10−3kg×3.4×107J/kg=6.8×105J；
(3)围炉的加热效率：
η=Q吸Q放×100%=1.428×105J6.8×105J×100%=21%。
答：(1)水吸收的热量为1.428×105J；
(2)20g木炭完全燃烧放出的热量为6.8×105J；
(3)围炉的加热效率为21%。
(1)根据Q吸=c水mΔt求水吸收的热量；
(2)根据Q放=mq求20g木炭完全燃烧放出的热量；
(3)根据η=Q吸Q放×100%求围炉的加热效率。
本题考查热量和热效率的计算，难度一般。
21.【答案】当电压表的示数为2V时，电流表的示数为0.1A； 电源电压为6V； 被检测者为酒驾
【解析】(1)由图甲可知电路为R1和R2组成的串联电路，电流表测量电路电流，电压表测量R2两端电压，
当电压表示数为2V时，电路电流I=U2R2=2V20Ω=0.1A，即电流表的示数为0.1A；
(2)当被检测者的酒精气体的浓度为0.8mg/mL时，由图乙可知此时R1=10Ω，
电路总电阻R总=R1+R2=10Ω+20Ω=30Ω，
电源电压U=IR总=0.2A×30Ω=6V；
(3)当电压表的示数为3V时，此时电路电流I′=U′2R2=3V20Ω=0.15A，
电路总电阻R总′=UI′=6V0.15A=40Ω，
此时R1=R总′−R2=40Ω−20Ω=20Ω，
由图乙可知被检测者的酒精气体浓度为0.3mg/mL>0.2mg/mL，所以被检测者为酒驾。
答：(1)当电压表的示数为2V时，电流表的示数为0.1A；(2)电源电压为6V；(3)被检测者为酒驾。
(1)由图甲可知电路为R1和R2组成的串联电路，电流表测量电路电流，电压表测量R2两端电压，当电压表示数为2V时，由欧姆定律得到电流表的示数；
(2)当被检测者的酒精气体的浓度为0.8mg/mL时，由图乙可知此时R1=10Ω，由串联电路电阻规律得到电路总电阻，由欧姆定律得到电源电压；
(3)当电压表的示数为3V时，由欧姆定律得到此时电路电流和电路总电阻，由串联电路电阻规律得到此时R1的值，由图乙可知被检测者的酒精气体浓度超过标准值，所以被检测者为酒驾。
本题考查欧姆定律和串联电路规律的应用，难度中等。实验次数
A处的电流IA/A
B处的电流IB/A
C处的电流IC/A
1
0.10
0.12
0.22
2
0.22
0.24
0.46
3
0.26
0.30
0.56
序号
电压U/V
电流I/A
1
1.0
0.2
2
1.5
0.3
3
0.40
