2025-2026学年重庆八中九年级（上）期中物理试卷（含答案+解析）

这是一份2025-2026学年重庆八中九年级（上）期中物理试卷（含答案+解析），共29页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。

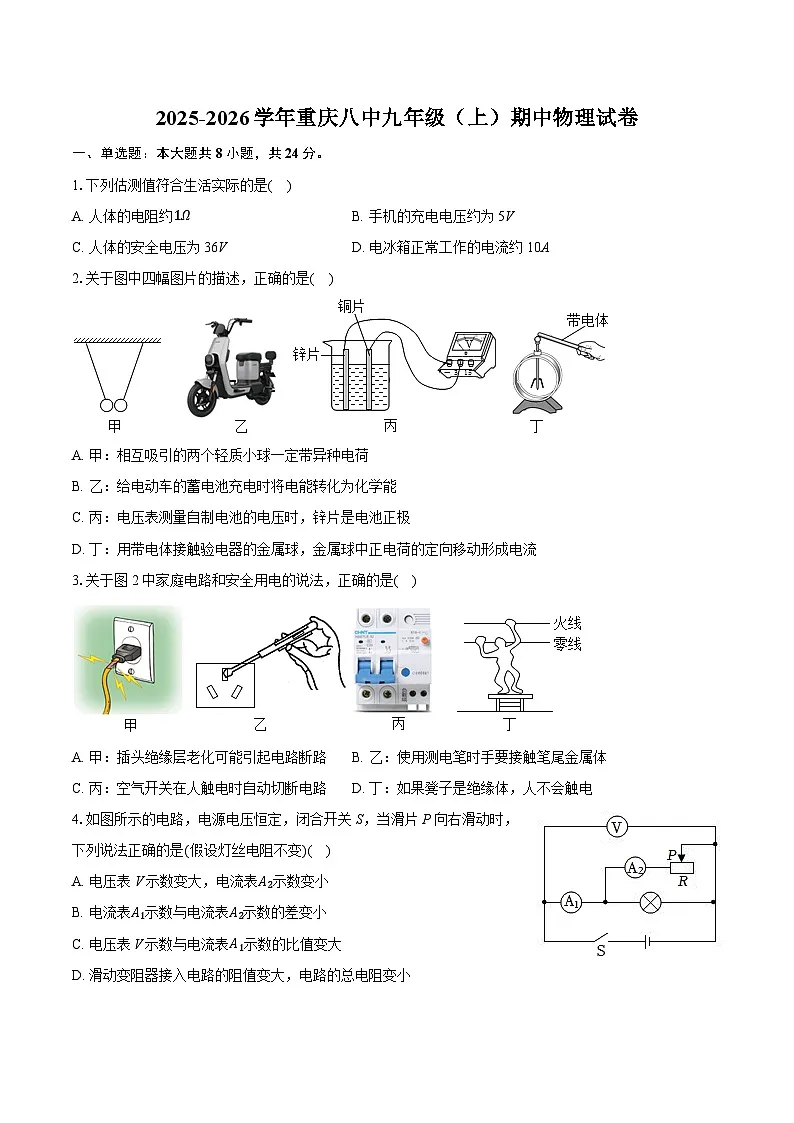

1.下列估测值符合生活实际的是( )
A. 人体的电阻约1ΩB. 手机的充电电压约为5V
C. 人体的安全电压为36VD. 电冰箱正常工作的电流约10A
2.关于图中四幅图片的描述，正确的是( )
A. 甲：相互吸引的两个轻质小球一定带异种电荷
B. 乙：给电动车的蓄电池充电时将电能转化为化学能
C. 丙：电压表测量自制电池的电压时，锌片是电池正极
D. 丁：用带电体接触验电器的金属球，金属球中正电荷的定向移动形成电流
3.关于图2中家庭电路和安全用电的说法，正确的是( )
A. 甲：插头绝缘层老化可能引起电路断路B. 乙：使用测电笔时手要接触笔尾金属体
C. 丙：空气开关在人触电时自动切断电路D. 丁：如果凳子是绝缘体，人不会触电
4.如图所示的电路，电源电压恒定，闭合开关S，当滑片P向右滑动时，下列说法正确的是(假设灯丝电阻不变)( )
A. 电压表V示数变大，电流表A2示数变小
B. 电流表A1示数与电流表A2示数的差变小
C. 电压表V示数与电流表A1示数的比值变大
D. 滑动变阻器接入电路的阻值变大，电路的总电阻变小

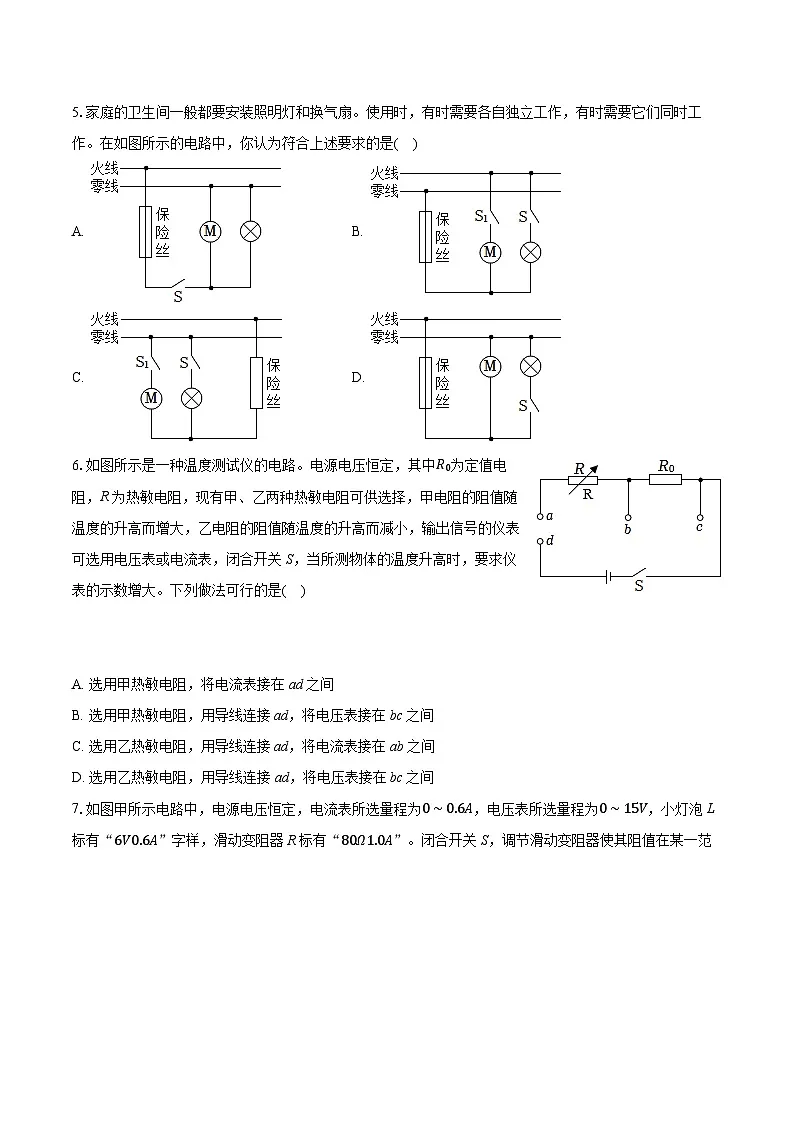

5.家庭的卫生间一般都要安装照明灯和换气扇。使用时，有时需要各自独立工作，有时需要它们同时工作。在如图所示的电路中，你认为符合上述要求的是( )
A. B.
C. D.
6.如图所示是一种温度测试仪的电路。电源电压恒定，其中R0为定值电阻，R为热敏电阻，现有甲、乙两种热敏电阻可供选择，甲电阻的阻值随温度的升高而增大，乙电阻的阻值随温度的升高而减小，输出信号的仪表可选用电压表或电流表，闭合开关S，当所测物体的温度升高时，要求仪表的示数增大。下列做法可行的是( )
A. 选用甲热敏电阻，将电流表接在ad之间
B. 选用甲热敏电阻，用导线连接ad，将电压表接在bc之间
C. 选用乙热敏电阻，用导线连接ad，将电流表接在ab 之间
D. 选用乙热敏电阻，用导线连接ad，将电压表接在bc之间
7.如图甲所示电路中，电源电压恒定，电流表所选量程为0∼0.6A，电压表所选量程为0∼15V，小灯泡L标有“6V0.6A”字样，滑动变阻器R标有“80Ω1.0A”。闭合开关S，调节滑动变阻器使其阻值在某一范围内变化时，电压表与电流表示数的变化情况如图乙所示。下列说法正确的是( )
A. 电源电压为11V
B. 在电路安全的情况下，电压表示数范围为3V∼8V
C. 为了电路安全，滑动变阻器接入电路的阻值范围是5Ω∼80Ω
D. 当电路中电流分别为0.3A和0.5A时，灯丝的电阻之比为1：3
8.如图所示的电路，电源电压恒定，滑动变阻器R标有“70Ω0.5A”的字样，电流表量程为0∼0.6A，电压表量程为0∼15V。当AB间接入标有“3V0.5A”字样的灯泡时(灯丝电阻不变)，闭合S、S1、S2，R接入电路的阻值为其最大阻值的五分之一时，L恰好正常发光；当AB间换接为R3后，闭合S、S1、S3电流表示数为0.1A；当AB间直接用导线相连，将滑片P移到最下端，只闭合S、S2，电流表示数也为0.1A；已知R2的阻值只有30Ω或70Ω这两种可能。若将AB用导线相连，在电路安全的情况下，下列说法中正确的是( )
①电源电压为10V
②只闭合S、S2，移动滑片，电流表示数的变化范围为0.1A∼0.5A
③全部开关都闭合，移动滑片，当电流表示数达到最大时，R2接入电路的阻值可能为37.5Ω、21.875Ω
④将R的滑片移到最下端，通过开关的通断且在电路有电流的情况下，电流的最大值与最小值之比可能为100：21
A. ①③B. ②③C. ①④D. ①③④
二、填空题：本大题共5小题，共10分。
9.德国物理学家 经过长期大量的实验研究，归纳出了导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比的规律，为了纪念他的贡献，人们用他的名字命名了 的单位。
10.家庭电路中空气开关跳闸，一定是因为电路中 过大；在日常生活中，如果发现高压输电线掉落在地面上时，人 (选填“能”或“不能”)走近捡起高压线。
11.图甲是新型取暖器件“电热膜”，它由一条条导电墨线压在绝缘薄膜上制成，其结构如图乙所示。若电热膜其中一根导电墨线脱落，则电热膜的总电阻将 ，每一根导电墨线两端的电压将 (选填“变大”、“变小”或“不变”)。
12.如图所示，电源电压6V不变，电流表量程为0∼0.6A，电压表量程为0∼3V，R1阻值为10Ω，滑动变阻器R2的规格为“30Ω0.5A”，电压表接在了A、B、C、D四个接线点中的某两点之间，保证电路安全前提下，在移动滑片P的过程中要使电压表示数的变化量ΔU最大，则ΔU最大是 V，滑动变阻器的阻值范围是 Ω。
13.如图甲，电源电压恒定，闭合S1、S2，断开S3，将滑动变阻器R2的滑片P2调到最下端后，将滑动变阻器R1的滑片P1从最左端滑到最右端；闭合S3，断开S1、S2，把滑动变阻器R2的滑片P2从下往上滑，滑到中点时电压表V2的读数为3V，随后P2移动到最上端。两次实验中电流表随两电压表变化的关系图像如图乙所示，电源电压为 V。在电路安全的情况下，任意闭合开关和调节滑片位置，电路的最大电流与最小电流之差为 A。
三、作图题：本大题共1小题，共1分。
14.如图是家庭电路某一部分的示意图，请用笔画线代替导线把该电路连接完整，并且使之符合安全用电的要求。(其中开关只控制电灯)
四、实验探究题：本大题共3小题，共18分。
15.物理小组在“探究电流与电压的关系”实验中，选择的器材有：两节新干电池、电压表、电流表、滑动变阻器、定值电阻、开关和若干导线。连接的实验电路如图甲所示。
(1)图甲所示电路中，有一根导线连接错误，请在错误的导线上打“×”，并用笔画一条线代替导线，将电路连接正确______；
(2)实验中，滑动变阻器的主要作用是保护电路和______；
(3)正确连接电路后，闭合开关，移动滑动变阻器的滑片，同学们发现该过程中电流表无示数，电压表有示数，经检查两电表正常且连接完好，则可能的故障是______；
(4)排除故障后，闭合开关，调节滑动变阻器的滑片，当电压表示数为0.5V时，电流表示数如图乙所示，则电流表示数为______ A，继续移动滑片，并记录多组数据；
(5)小组交流时为了使结论具有普遍性，提出两个方案。方案A：用现有的实验器材增加实验次数。方案B：换用不同阻值的定值电阻重复上述实验。科学合理的是______方案(选填“A”或“B”)。
(6)另一组同学完成了几组数据，描绘出了如图丙所示的I−U图像。请说明该小组实验操作中可能存在的疏漏是______。
16.小杜想测出实验室中定值电阻，R的阻值，实验电路如图甲所示，电源电压恒为3V。
(1)该实验的原理是______；
(2)将滑片P移到某位置，记下电压表和电流表的示数。接下来的操作是______；
A.结束实验；
B.将滑片P移到另外几个位置，分别记下电压表和电流表的示数；
C.换用另一个定值电阻将滑片P移到某位置，记下电压表和电流表的示数。
(3)小杜调节滑动变阻器，测出通过电阻Rx的电流和对应的电压值，如下表所示。小雷说小杜一个数据有明显的错误，错误的原因可能是______；修正数据后发现表格中电流与电压不成正比的原因是______，修正后通过数据可知电阻Rx的阻值是______Ω；
(4)小超取下Rx，保持其他原件不变，依次换上15Ω、20Ω、25Ω、30Ω四个定值电阻继续实验，采用“伏安法”各测量一次，把每个定值电阻两端的电压和通过的电流在I−U坐标系中描点，得到了图乙中甲、乙、丙、丁四点，______点是阻值为25Ω的点；
(5)小琴发现Rx刚好为实验室这一批次电阻的标准电热丝，他想继续利用伏安法检测一批电热丝R是否合格(合格的标准为R±10%，即(0.9R∼1.1R范围内合格)。评估实验时小卓提出：待测电热丝数量多，每次检测都需要调节、读数和计算太繁琐，建议用老师提供的标准电热丝Rx、电源、开关和一只电表重新设计检测电路，将待检电热丝R接入，无须任何调节，观察到指针在标示的范围内即为合格(如图丙M、N间)，范围外为不合格。图丙中的甲表为______表(选填“电流’或“电压”)，若M、N处分别标示“+10%”或“−10%”，则N处应标示“______10%”(选填“+”或“-”)。
17.八中物理实验社的同学探究电流与电阻的关系，已知电源电压恒为5V，电流表量程为0∼0.6A，电压表量程为0∼3V。实验中用到的定值电阻有5Ω、10Ω、15Ω、25Ω、30Ω各1个。连接的实验电路如图所示。
(1)请在图甲中连接一根导线完成电路，使滑片左移时，两电表示数均变大；
(2)闭合开关前，应将滑片置于______端(选填“A”或“B”)；实验过程中需要更换不同阻值的定值电阻重复操作，目的是______；(填序号，A：“减小误差”或B：“寻找普遍规律”)
(3)同组的A、B两同学换用不同电阻进行实验(电压表量程可能进行了更换)，根据各自的实验数据作出了如图乙所示的I−R图像，其中______同学的图像是错误的。分析图像，你认为错误同学在操作中的问题是：______；
(4)实验中若将5Ω的电阻接入电路时，电压表示数为U1，更换为25Ω的电阻后，立即闭合开关，电压表示数为U2，则U2______5U1(选填“>”、“R2)，箱外有四个接线柱。为了推理黑箱内R1和R2的阻值，小欣设计了如图乙所示电路。电源电压为9V不变，滑动变阻器标有“50Ω1A”。选择黑箱外不同接线柱接入图乙a、b端口后，调节滑动变阻器，得到两电表示数如下表所示。求：
(1)接线柱1、2间的电阻值；
(2)当选择黑箱3、4接线柱接入a、b端口时，电压表所选量程为0∼15V，电流表所选量程为0∼0.6A，在电路安全的情况下，移动滑片，滑动变阻器阻值范围；
(3)a.请在方框中画出黑箱内电阻连接情况；
b.将图乙中电源改为可调电源，取下电压表，重新并联在滑动变阻器R两端，已知电压表可选量程0∼3V和0∼15V，电流表可选量程有0∼0.6A和0∼3A。黑箱外接线柱可以任意选择2个接入图乙中a、b接线柱，闭合开关S，调节滑动变阻器的滑片使两个电表均能达到满刻度且电路各元件安全，电源可调的最高电压与最低电压。
答案和解析
1.【答案】B
【解析】解：A、人体的电阻在干燥时通常为几千欧到几万欧，远大于1Ω，故A不符合实际；
B、手机充电器输出电压在5V左右，故B符合实际；
C、安全电压为不高于36V，而非等于36V，故C不符合实际；
D、电冰箱正常工作的电流在1A左右，远小于10A，故D不符合实际。
故选：B。
不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最合理的是哪一个。
本题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出合理的选项即可。
2.【答案】B
【解析】解：A.相互吸引的两个轻质小球，可能是异种电荷，也可能是一个带电、一个不带电(带电体吸引轻小物体)，故A错误；
B.给电动车蓄电池充电时，电能转化为化学能储存起来。故B正确；
C.电压表指针正向偏转，结合电压表的使用方法可知铜片是电池正极，锌片是负极。故C错误；
D.验电器工作时，是金属球中的负电荷(电子)定向移动形成电流，而非正电荷，故D错误；
故选：B。
(1)同种电荷相互排斥，异种电荷相互吸引；带电体可以吸引轻小物体；
(2)蓄电池充电时，电能转化为化学能，相当于用电器；
(3)根据电压表指针的偏转和电压表接线时必须“正进负出”可做出判断；
(4)在金属导体中负电荷(电子)的定向移动形成电流。
本题通过物理中的小实验，考查了物体带电的判断、电流的形成、电压表的使用等，有一定综合性。
3.【答案】B
【解析】解：A.图甲中，插头绝缘层老化破损，火线和零线可能会直接接触，造成短路，而不是断路。故A错误；
B.使用测电笔时，笔尖接触被测导线，手必须接触笔尾的金属体，这样人体、测电笔、导线和大地才能构成回路，测电笔的氖管才可能发光，故B正确；
C.当人触电时，通过人体的电流不一定很大，可能达不到空气开关的跳闸电流，所以空气开关不一定能起到保护作用。能起到触电保护作用的是漏电保护器，故C错误；
D.图丁中，人虽然站在绝缘的凳子上，但双手同时接触了火线和零线，电流会从火线流经人体到零线，形成通路，导致触电，故D错误。
故选：B。
(1)插头绝缘层老化破损，火线和零线可能会直接接触，造成短路；
(2)使用测电笔时，笔尖接触被测导线，手必须接触笔尾的金属体，这样人体、测电笔、导线和大地才能构成回路，测电笔的氖管才可能发光；
(3)空气开关的作用是在电路发生短路或总功率过大导致电流过大时，自动切断电路，起到保护作用；
(4)人虽然站在绝缘的凳子上，但双手同时接触了火线和零线，电流会从火线流经人体到零线，形成通路，导致触电。
本题考查了安全用电的相关知识点，题目难度不大，我们要认真分析。
4.【答案】C
【解析】解：由电路图可知，灯泡L与滑动变阻器R并联，电流表A2测量通过滑动变阻器R的电流，电流表A1测量通过R和灯泡L的总电流，电压表测量电源两端的电压。
A、由于电源电压不变，故滑片移动时，电压表示数不变，故A错误；
B、由电路图知，电流表A1与电流表A2示数之差为通过灯泡L的电流，电源电压不变，灯丝电阻不变，则通过灯泡L的电流不变，二者示数之差不变，故B错误；
C.当滑片P向右滑动时，滑动变阻器R接入电路的电阻变大，由欧姆定律可知，通过R支路的电流变小，即A2示数变小，由并联电路的电流规律可知，电流表A1示数变小，电压表V示数与电流表A1示数的比值变大，电路的总电阻变大。故C正确，D错误；
故选：C。
由电路图可知，灯泡L与滑动变阻器R并联，电流表A1测干路电流，电流表A2测R支路的电流，电压表测电源的电压。根据电源的电压可知滑片移动时电压表示数的变化，根据并联电路中各支路独立工作、互不影响可知滑片移动时通过L电流的变化；
根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知通过R的电流，进一步可知电压表V示数与电流表A2示数的比值变化，根据并联电路的电流特点结合通过L的电流可知电流表A1示数与电流表A2示数的差值变化；
电压表V示数与电流表A1示数的比值就是电路的总电阻。
本题考查了电路的动态分析，涉及到并联电路的特点和欧姆定律的应用，要注意灯泡的亮暗取决于实际功率的大小。
5.【答案】D
【解析】解：由题意可知，照明灯和换气扇需要能各自独立工作，也能同时工作，说明它们之间应该并联连接，并且每个用电器都由一个独立的开关控制。同时，为了用电安全，开关应该接在火线上，保险丝也应该串联在干路的火线上，故D符合要求，ABC不符合要求。
故选：D。
由题意可知，照明灯和换气扇的工作关系和连接方式，以及开关的作用和位置；同时，在家庭电路中，开关和保险丝要接在火线上，由此可得符合要求的电路设计。
本题考查家庭电路的设计，注意各用电器的连接方式和安全用电要求。
6.【答案】D
【解析】解：A.选用甲热敏电阻，将电流表接在ad之间，电流表串联在电路中；当温度升高时，甲热敏电阻的阻值随温度升高而增大，则电路总电阻增大。根据欧姆定律I=UR，可知电流表示数减小，故A不符合题意；
B.选用甲热敏电阻，用导线连接ad，将电压表接在bc之间，电压表测量定值电阻R0两端的电压；温度升高时，甲热敏电阻的阻值随温度升高而增大，将导致电路中电流减小。根据U=IR，可知电路中电流减小，R0阻值不变，所以R0两端的电压减小，故B不符合题意；
C.选用乙热敏电阻，用导线连接ad，将电流表接在ab之间，将热敏电阻R短路。电路中的电流只由定值电阻R0决定，电流大小基本不随温度变化，故C不符合题意；
D.选用乙热敏电阻，用导线连接ad，将电压表接在bc之间，测量定值电阻R0两端的电压。当温度升高时，乙热敏电阻的阻值随温度升高而减小，电路总电阻减小。根据欧姆定律I=UR，电源电压不变，总电阻减小，所以电路中的电流增大。根据U=IR，可知电路中电流增大，R0阻值不变，所以R0两端的电压增大，故D符合题意。
故选：D。
根据热敏电阻的特性和欧姆定律进行分析。
本题考查的是热敏电阻的特性和欧姆定律的应用，属于基础性题目。
7.【答案】C
【解析】解：
A.闭合开关，灯泡和滑动变阻器串联接入电路，电压表测滑动变阻器两端的电压；
灯泡正常发光时的电压等于额定电压6V，此时电流I=0.6A时，电压表的示数UR=3.0V，
因为串联电路中总电压等于各分电压之和，所以电源电压U=U额+UR=6V+3.0V=9V，故A错误；
B.为了保证电路安全，电路中的最大电流不能超过电流表量程和灯泡的额定电流，即Imax=0.6A。当电路中电流最大时，滑动变阻器接入电路的电阻最小，其两端的电压也最小。由图乙可知，当Imax=0.6A时，电压表的最小示数Umin=3.0V。当滑动变阻器接入电路的电阻最大，Rmax=80Ω时，电路中的电流最小，电压表的示数最大。由图乙可知，当I=0.3A时，UR=8.0V，此时灯泡的电阻 RL=U−URI=(9V−8.0V)0.3A≈3.33Ω
当滑动变阻器阻值继续增大到80Ω时，电路中电流会进一步减小，灯丝温度降低，灯泡电阻会小于3.33Ω。设当R=80Ω时，电路中电流为Imin，灯泡电阻为RL′。则U=Imin(RL′+Rmax)
即 9V=Imin(RL′+80Ω)
因为RL′>0，所以Imin0，所以URmax
