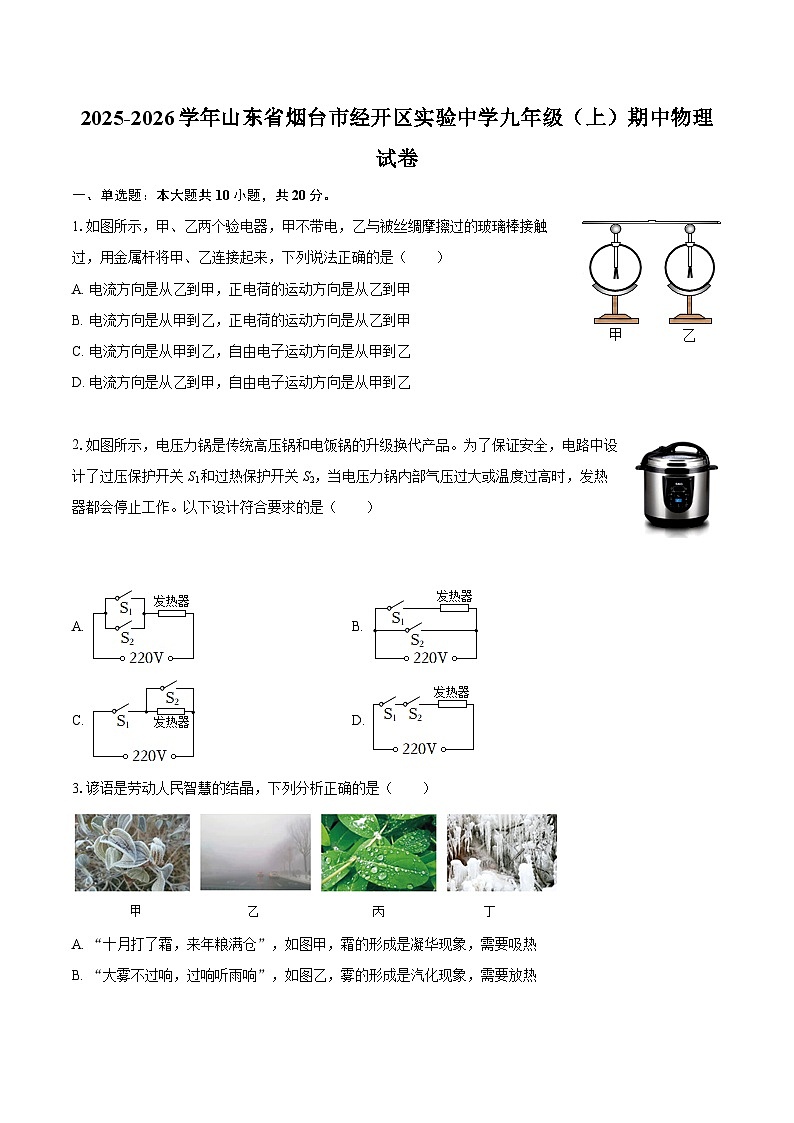

2025-2026学年山东省烟台市经开区实验中学九年级（上）期中物理试卷-自定义类型

这是一份2025-2026学年山东省烟台市经开区实验中学九年级（上）期中物理试卷-自定义类型，共12页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.如图所示，甲、乙两个验电器，甲不带电，乙与被丝绸摩擦过的玻璃棒接触过，用金属杆将甲、乙连接起来，下列说法正确的是（ ）
A. 电流方向是从乙到甲，正电荷的运动方向是从乙到甲
B. 电流方向是从甲到乙，正电荷的运动方向是从乙到甲
C. 电流方向是从甲到乙，自由电子运动方向是从甲到乙
D. 电流方向是从乙到甲，自由电子运动方向是从甲到乙
2.如图所示，电压力锅是传统高压锅和电饭锅的升级换代产品。为了保证安全，电路中设计了过压保护开关S1和过热保护开关S2，当电压力锅内部气压过大或温度过高时，发热器都会停止工作。以下设计符合要求的是（ ）
A. B.
C. D.
3.谚语是劳动人民智慧的结晶，下列分析正确的是（ ）
A. “十月打了霜，来年粮满仓”，如图甲，霜的形成是凝华现象，需要吸热
B. “大雾不过响，过响听雨响”，如图乙，雾的形成是汽化现象，需要放热

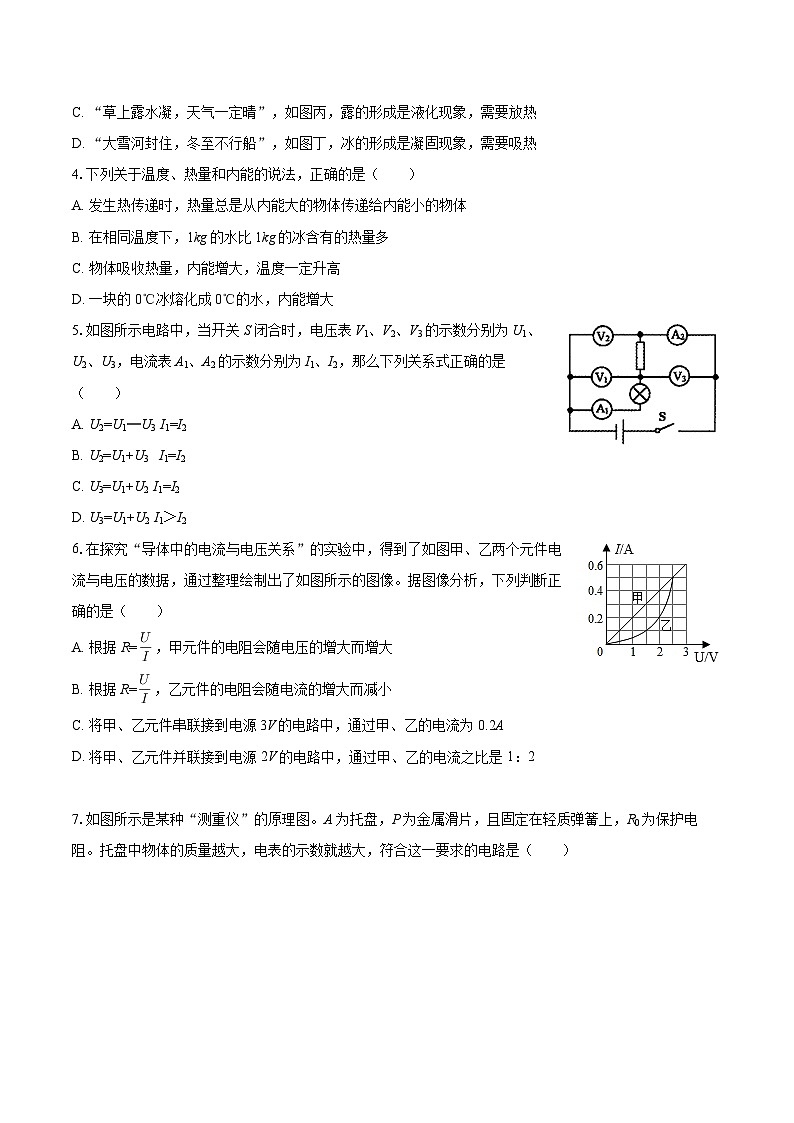

C. “草上露水凝，天气一定晴”，如图丙，露的形成是液化现象，需要放热
D. “大雪河封住，冬至不行船”，如图丁，冰的形成是凝固现象，需要吸热
4.下列关于温度、热量和内能的说法，正确的是（ ）
A. 发生热传递时，热量总是从内能大的物体传递给内能小的物体
B. 在相同温度下，1kg的水比1kg的冰含有的热量多
C. 物体吸收热量，内能增大，温度一定升高
D. 一块的0℃冰熔化成0℃的水，内能增大
5.如图所示电路中，当开关S闭合时，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2，那么下列关系式正确的是（ ）
A. U2=U1═U3 I1=I2
B. U2=U1+U3 I1=I2
C. U3=U1+U2 I1=I2
D. U3=U1+U2 I1＞I2
6.在探究“导体中的电流与电压关系”的实验中，得到了如图甲、乙两个元件电流与电压的数据，通过整理绘制出了如图所示的图像。据图像分析，下列判断正确的是（ ）
A. 根据R=，甲元件的电阻会随电压的增大而增大
B. 根据R=，乙元件的电阻会随电流的增大而减小
C. 将甲、乙元件串联接到电源3V的电路中，通过甲、乙的电流为0.2A
D. 将甲、乙元件并联接到电源2V的电路中，通过甲、乙的电流之比是1：2

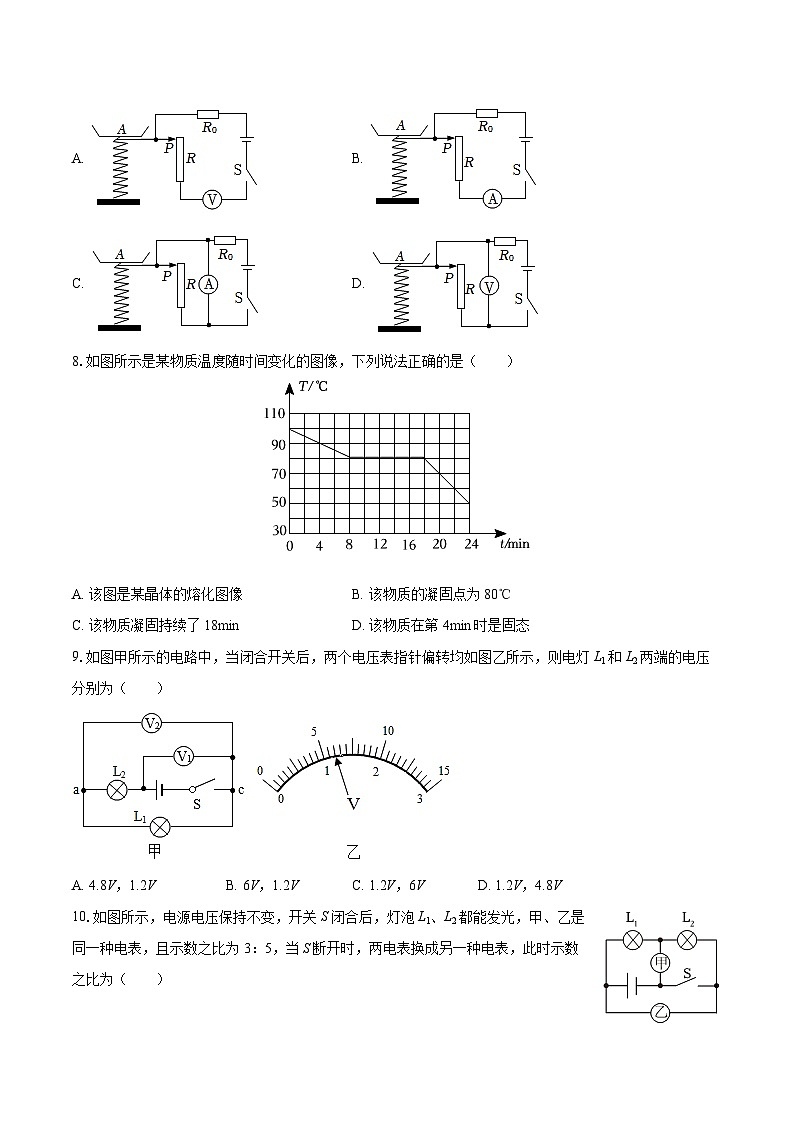

7.如图所示是某种“测重仪”的原理图。A为托盘，P为金属滑片，且固定在轻质弹簧上，R0为保护电阻。托盘中物体的质量越大，电表的示数就越大，符合这一要求的电路是（ ）
A. B.
C. D.
8.如图所示是某物质温度随时间变化的图像，下列说法正确的是（ ）
A. 该图是某晶体的熔化图像B. 该物质的凝固点为80℃
C. 该物质凝固持续了18minD. 该物质在第4min时是固态
9.如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为（ ）
A. 4.8V，1.2VB. 6V，1.2VC. 1.2V，6VD. 1.2V，4.8V
10.如图所示，电源电压保持不变，开关S闭合后，灯泡L1、L2都能发光，甲、乙是同一种电表，且示数之比为3：5，当S断开时，两电表换成另一种电表，此时示数之比为（ ）
A. 2：3
B. 5：2
C. 5：3
D. 3：5
二、多选题：本大题共4小题，共12分。
11.如图所示，电源电压保持不变，闭合开关S，滑动变阻器滑片P由图示位置向右滑动时，下列说法正确的是（ ）
A. 电流表A1和A2示数都变小
B. 电压表V示数不变
C. 电流表A2与A1示数之差变小
D. 小灯泡L亮度变暗
12.小高同学在做电学实验时，按如图所示连接电路，电源电压不变，闭合开关后，灯不亮，电流表无示数，电压表的示数为电源电压。产生这一现象的原因可能是（ ）
A. 灯L短路
B. 电流表断路
C. 灯L断路
D. 开关接触不良
13.某实验小组利用酒精灯对500g冰均匀且稳定加热，他们记录数据，并根据记录的数据绘制的“温度-时间”图像，已知，，由图像可知（ ）
A. 在CD段水吸收的热量是4.2×104JB. 冰在熔化过程中温度不变，内能也不变
C. 冰的比热容是2.1×103J/（kg•℃）D. 若AB段消耗酒精2g,则热效率为35%
14.如图甲所示，电源电压恒定，R1是定值电阻，R2是变阻器，闭合S，变阻器的滑片P从B端移至A端，电压表V2的示数随电流表示数变化的U-I图像如图乙所示，下列说法中正确的是（ ）
A. 电源电压U=8V
B. 定值电阻R1=10Ω
C. 滑动变阻器的最大阻值20Ω.
D. 当R2滑片处于中点时，电压表V2示数为4V
三、填空题：本大题共5小题，共15分。
15.如图所示为宾馆房间的取电房卡。插入房卡，房间内的用电器才能使用。房卡的作用相当于电路元件中的 。在房间内用充电宝给手机充电时，充电宝的作用相当于电路元件中的 ，过程中发生的能量转化为 。
16.如图所示，电源电压不变，R1=15Ω，S断开时电流表示数为0.4A，S闭合时电流表示数为0.6A，则R1的电流为 A，电源电压为 V，R2= Ω。
17.如图甲所示是某便携式丁烷燃气炉和丁烷燃气罐，用该炉烧水时，每2分钟完全燃烧0.014kg的丁烷放出的热量为______；由图可以判断出在烧水过程中，______（选填“0～2min”、“2～4min”或“4～6min”）时的热效率最高，若水的质量为3kg，该时间段的热效率为______。[水的比热容为4.2×103J/（kg•℃），丁烷的热值为9×107J/kg]
18.暖气采用热水循环的方式取暖，汽车发动机工作时大量的热量也用水来冷却，是因为 。生活中，翻炒食物将菜煮熟，这一过程主要是通过 的方式增大食物的内能，煮熟后能闻到香气，是因为 。
19.如图1所示，酒精灯加热试管中的水，沸腾一段时间后，塞子被试管内水蒸气推出，水蒸气对外做功，自身内能 （“增大”“减小”或“不变”），温度 （“升高”“降低”或“不变”），图 （“甲”或“乙”）汽油机的工作过程与这一实验过程中能量的转化是一致的。
四、作图题：本大题共1小题，共3分。
20.在如图所示的电路〇中填入电流表或电压表的符号，保证开关闭合后，所有元件都能正常工作。
五、实验探究题：本大题共3小题，共22分。
21.如图所示是探究“水沸腾时温度变化特点”的实验装置。请完成下列问题：
（1）如图甲所示实验装置安装时应按照______（选填“从上到下”或“从下到上”）的顺序，加热前，a组同学温度计的示数如图乙所示，此时温度计的示数为______℃。
（2）a、b两组同学选用相同的实验装置，但水加热到沸腾用时不同，他们绘制的温度随时间变化的图像如图丙所示。分析图像可知：水沸腾时特点为______，测得水的沸点是______℃，说明此地大气压______标准大气压（选填“低于”“等于”或“高于”），a、b两组得到两种不同图像的原因可能是水的______不同。
（3）小强观察到：沸腾时水中气泡的情形为如图丁中______（选填“A”或“B”）图。
（4）为进一步验证水沸腾时的条件，小李同学进行了创新实验，用装水的烧杯对试管中的水进行水浴加热，发现试管中的水不能沸腾，分析原因______。
22.为了探究“不同物质的吸热能力”，在两个相同的容器中分别装入两种液体A、B，用相同的装置加热，如图甲所示。
（1）实验必须选初温相同且______（选填“质量”或“体积”）相等的A、B两种液体。
（2）实验可以通过比较______（选填“升高温度”或“加热时间”）来反映两种液体吸收热量的多少。
（3）根据乙图，加热4min,A、B液体吸收热量QA______QB（“＞”“＜”或“=”），吸热能力较强的液体是______（选填“A”或“B”），若吸热能力强的液体是水，比热容为4.2×103J/（kg•℃），则另一种液体的比热容为______J/（kg•℃）。
（4）实验完成后酒精灯中剩余燃料的热值______（选填“变大”、“变小”或“不变”）。
（5）对甲装置进行改进，把分别装有A、B试管放在同一个烧杯中用水加热，如图丙所示，这样做的好处是______。
23.小明同学为了探究“电流与电阻的关系”，设计了如图甲的实验电路，他在学校实验室找来了如下的一些实验器材：电压恒为3V的电源，一个开关，阻值分别为5Ω、10Ω，50Ω的定值电阻各一个，滑动变阻器上标有“20Ω，1A”字样。
（1）图甲是连接的实物图，小明发现移动滑片，电流表无示数，原来他把一根导线接错了，请在这根导线上打“×”，并改接一根导线，使电路连接正确。
（2）正确连接电路后，移动滑动变阻器滑片，发现电流表无示数，电压表也无示数，则造成这一现象的原因可能是______。
（3）排除故障后进行实验，定值电阻由5Ω更换为10Ω时，应向______（选填“左”或“右”）调节滑动变阻器的滑片P，同时观察______表，使其示数保持______不变。
（4）分析图像乙，得到的实验结论是：______。
（5）小明同学继续探究，再次换接50Ω的定值电阻后，发现无论怎样移动滑片P，都不能完成这次实验，他采取的措施可行的是______。
A.调高电源电压；
B.再串联一个10Ω的电阻；
C.将电压表改接到滑动变阻器两端。
六、计算题：本大题共2小题，共20分。
24.某课外活动小组的同学设计了一个用电压表示数的变化来反映环境温度变化的电路，如图甲所示。电源电压为6V不变，R0是定值电阻阻值为20Ω，R1是热敏电阻，R1阻值随温度变化的图象如图乙所示。闭合开关S后，求：
（1）当电压表示数为3V时，电路中的电流多大。
（2）当环境温度为20℃时，电压表示数是多少？
（3）如果将R0、R1并联接在该电源上，放置在某一环境中时，测得干路中的电流为0.9A。此时人在这样的环境温度中是否舒适？请通过计算分析。
25.如图所示，“围炉煮茶”是一种休闲的方式，源自云南的“火塘烤茶”，采用木炭作为燃料。在茶壶中装入体积1.0×10-3m3且初温为10℃的山泉水，用围炉加热至100℃，消耗了0.1kg的木炭。已知水的比热容为4.2×103J/（kg•℃），木炭的热值为3.4×107J/kg,水的密度为1.0×103kg/m3。求：
（1）水吸收的热量是多少？
（2）木炭完全燃烧放出的热量是多少？
（3）若围炉改用小瓶装的燃气灶来加热，其热效率是10%，将上面的水烧开。需消耗多少千克燃气？（燃气的热值为3.78×107J/kg）
七、综合题：本大题共1小题，共5分。
26.阅读短文，回答问题。
变频空调机
如图甲所示是某变频空调机制冷系统的原理图，气态“冷媒”通过压缩机加压进入冷凝器，变成液态，液态“冷媒”经铜管B进入蒸发器变成气态，同时吸收大量的热量而达到制冷的目的。我们把一段时间内“冷媒”流过铜管B的质量与这段时间的比值叫做流量，已知压缩机的转速越大，流量就越大，压缩机的转速由变频器供电的频率决定，变频空调机通过改变供电频率，控制“冷媒”流量，从而控制制冷的快慢。“冷媒”流量与变频器供电频率之间的对应关系如图乙所示。
（1）气态“冷媒”通过冷凝器______（选填“吸热”或“放热”），从而______（填物态变化）成液态“冷媒”；
（2）“冷媒”在蒸发器中______（填物态变化），吸收热量，使室内温度______；
（3）“冷媒”流量与变频器供电频率之间的关系如图乙所示，根据图线，变频器供电频率越大，“冷媒”流量越______。
1.【答案】D
2.【答案】D
3.【答案】C
4.【答案】D
5.【答案】B
6.【答案】C
7.【答案】B
8.【答案】B
9.【答案】D
10.【答案】B
11.【答案】AB
12.【答案】BC
13.【答案】ACD
14.【答案】BC
15.【答案】开关
电源
化学能转化为电能

16.【答案】0.2
3
7.5

17.【答案】1.26×106J 0～2min 30%
18.【答案】水的比热容较大
热传递
分子在永不停息地做无规则运动

19.【答案】减小
降低
乙

20.【答案】电路如图所示：
。
21.【答案】从下到上;68 继续吸热，温度保持不变;98;低于;质量 A 烧杯中的水沸腾后，温度保持在沸点不变。试管中的水通过水浴加热，温度最终能达到沸点，与烧杯内水温相同。但此时试管内外没有温度差，试管中的水无法继续从烧杯的水中吸收热量。而液体沸腾需要“达到沸点”和“继续吸热”两个必要条件，缺少后者，试管中的水就不能沸腾
22.【答案】质量 加热时间 =; B;3.15×103 不变 更容易控制A、B两种液体在相同的时间吸收相同的热量
23.【答案】（1） 电流表断路（或滑动变阻器断路） 左;电压;2V 当电压一定时，通过导体的电流与导体的电阻成反比 B
24.【答案】（1）电路中的电流是0.15A （2）当环境温度为30℃时，电压表示数是2V （3）此时人在这样的环境温度中不舒适，因为温度是50℃，属于炎热天气
25.【答案】（1）水吸收的热量是3.78×105J （2）木炭完全燃烧放出的热量是3.4×106J （3）需消耗0.1kg燃气
26.【答案】放热;液化 汽化;降低 大
