2025-2026学年上海市黄浦区九年级上学期期中考试物理试题-自定义类型

这是一份2025-2026学年上海市黄浦区九年级上学期期中考试物理试题-自定义类型，共10页。试卷主要包含了单选题，多选题，填空题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.汽车很多设计都与电现象有关。为了提醒驾驶员汽车后备箱的开、关情况，汽车上设置了“后备箱指示灯”以提醒驾驶员。当后备箱关好时，相当于闭合开关，指示灯不亮；后备箱未关好时，相当于断开开关，指示灯发光，下列图中符合要求的是（ ）
A. B. C. D.
二、多选题：本大题共1小题，共3分。
2.电子测温仪及原理图如图所示，电源电压保持不变，R是热敏电阻，R0为定值电阻。测温时，图乙中显示仪的示数随体温升高而增大，下列分析正确的是（ ）
A. 图乙中显示仪相当于电流表
B. 图乙中显示仪相当于电压表
C. 热敏电阻R的阻值随着温度的升高而减小
D. 电阻R0阻值变大，测相同体温，显示仪示数变小
三、填空题：本大题共4小题，共8分。
3.如图是某汽油机的能量流向图，根据图中给出的信息，回答下列问题：
(1)该汽油机的效率为 ，若按此汽油机效率计算，当汽油完全燃烧放出的热量为3×107J时汽车用来做功的能量为 J。

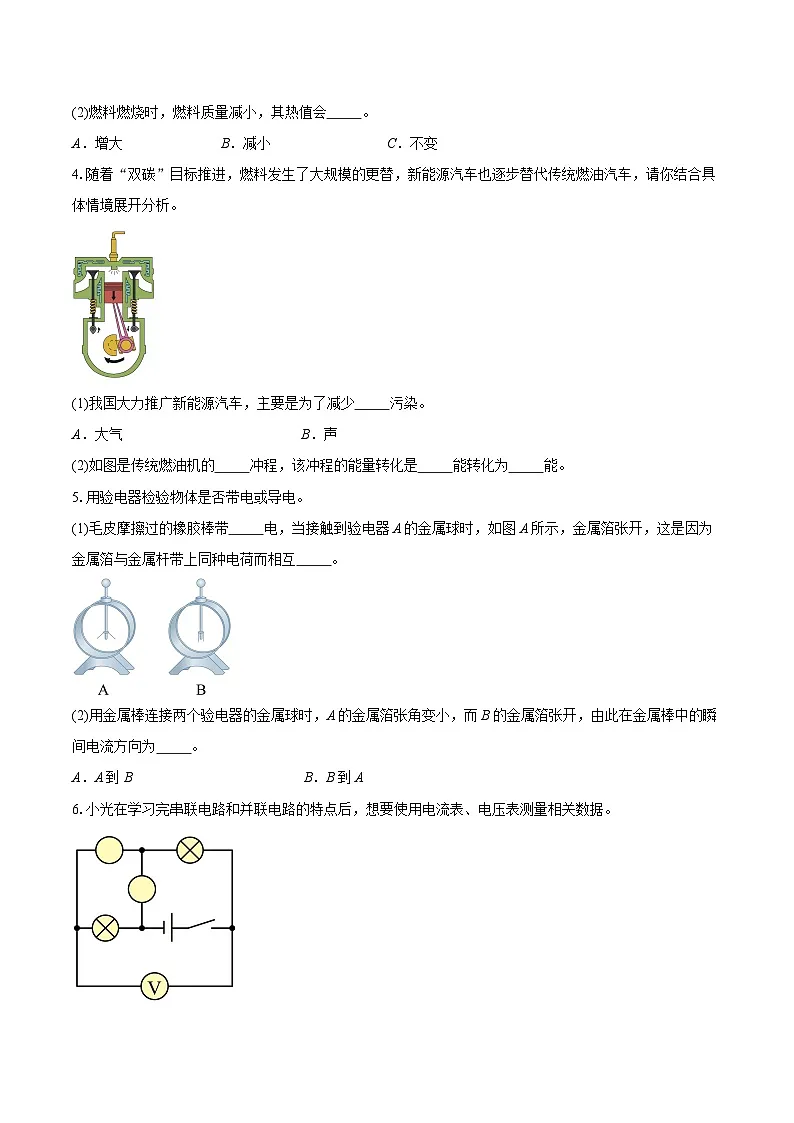

(2)燃料燃烧时，燃料质量减小，其热值会 。
A．增大 B．减小 C．不变
4.随着“双碳”目标推进，燃料发生了大规模的更替，新能源汽车也逐步替代传统燃油汽车，请你结合具体情境展开分析。
(1)我国大力推广新能源汽车，主要是为了减少 污染。
A．大气 B．声
(2)如图是传统燃油机的 冲程，该冲程的能量转化是 能转化为 能。
5.用验电器检验物体是否带电或导电。
(1)毛皮摩擦过的橡胶棒带 电，当接触到验电器A的金属球时，如图A所示，金属箔张开，这是因为金属箔与金属杆带上同种电荷而相互 。
(2)用金属棒连接两个验电器的金属球时，A的金属箔张角变小，而B的金属箔张开，由此在金属棒中的瞬间电流方向为 。
A．A到B B．B到A
6.小光在学习完串联电路和并联电路的特点后，想要使用电流表、电压表测量相关数据。
(1)连接电路时，开关应处于 状态；
(2)如图是小光连接的电路，请在电路中“○”填入电流表或电压表的符号，使电路连接正确 。
四、实验探究题：本大题共1小题，共6分。
7.小明在探究“并联电路电流的特点”。
(1)电流表接入电路前，应选择合适的 。闭合开关，若发现指针向“0”刻度的左侧偏转，电流表连接存在的错误是：电流表 。
(2)在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上 。补上后要求：闭合开关S后，电流表只测量通过灯L2的电流。
五、计算题：本大题共6小题，共48分。
8.小吴在探究“串联电路电压的特点”，如图所示。
(1)闭合开关，电压表示数如图乙所示，则电压表示数为 V。
(2)断开开关，将接线柱b接点改接到c接点上。相比图乙，闭合开关S，电压表的示数 。
A．增大 B．不变 C．减小
9.在探究“形成热岛效应的原因：比较不同物质吸热的情况”的实验中，实验装置如图所示。
(1)实验中应量取 相同的甲、乙两种液体，分别倒入相同的烧杯中，用相同的电加热器加热；
(2)当它们吸收相同热量时，通过比较 来判断吸热能力的强弱；分析实验数据可知液体 （A．甲 B．乙）的吸热能力强。
10.如图所示，用薄纸折成小船，在纸船中倒入适量的水，用点燃的蜡烛在纸船底部中间区域加热。在水烧干前，纸船不会被点燃。小东想要探究“纸船烧水”时，纸船不会被点燃的原因，查阅资料后得知：（a）普通纸的着火点（燃点）一般在；（ b）薄纸具有导热能力；（c）在水烧干前，纸船底部与水的温度差可忽略不计；（d）实验中，测得纸船内水的温度与加热时间的关系如下表：
1标准大气压下
（1）分析比较表格数据中水的温度和加热时间的关系，可得出的初步结论是： ；
（2）结合所学知识和上述信息，指出在水烧干前，纸船不会被点燃的原因，并写出分析过程： 。
11.实验小组在探究“通过导体的电流与导体电阻关系”的实验时，选用的器材：电源电压为6V保持不变、电流表、电压表、滑动变阻器、开关各一个，阻值不同的定值电阻四个（5Ω、10Ω、15Ω、20Ω），若干导线。
(1)请用笔画线代替导线将图甲实物图补充完整 。要求：滑片P位于d端时，变阻器连入电路阻值最大；
(2)先将5Ω的定值电阻接入ab间，闭合开关，移动滑片P使电压表示数为；保持滑片位置不动，断开开关后，将5Ω的定值电阻换成10Ω接入ab间，为了完成该实验，闭合开关后应进行的操作是： ；完成实验后，同学们根据实验数据绘制出了I-R图像，如图乙所示。根据图像得出实验结论： ；
(3)本实验所用滑动变阻器规格可能是 （选填字母），并说明理由。
A．“10Ω 2 A” B．“20Ω 2 A” C．“50Ω 1 A”
12.氢燃料具有清洁无污染、效率高等优点，被认为是当前最理想的能源，氢燃料新能源公交车逐渐在不少城市投入使用，氢的热值为1.4×108J/kg。
(1)求质量为0.06kg的氢燃料完全燃烧放出的热量Q氢；
(2)若这些热量全部被质量为100kg水吸收，求水升高的温度。[水的比热容为4.2×103J/（kg·℃）]
13.小红做“用电流表、电压表测电阻”实验，电源电压保持不变，电压表只有0~3V完好，其它实验器材齐全且完好。小红正确连接电路，移动滑动变阻器滑片至阻值最大处，闭合开关，发现两电表示数如图（a）、（b）所示。为了完成实验，她对电路进行了调整，闭合开关，移动滑片，将实验数据记录在下表中。
(1)“用电流表、电压表测电阻”的实验原理是 ；
(2)求待测电阻的阻值。（待测电阻精确到0.1Ω）
六、综合题：本大题共4小题，共40分。
14.某种温室大棚由棚膜和土墙搭建而成。为使大棚白天储存太阳更多的能量，科研人员指导农户用水墙替换土墙，如图所示。
(1)这是利用水比土有更大的（ ）
A．比热容 B．密度 C．热值 D．导热性
(2)在太阳的照射下棚内温度很快升高，内能 （A．增大B．不变C．减小），这是通过 的方式，改变其内能的。
15.各种用电器为我们提供了舒适便捷的生活条件。
(1)教室里电灯正常工作时的电压为 V；
(2)教室里各电灯间是 连接的；
A．串联 B．并联
(3)对下列常见的用电器工作时电流大小估测合理的是（ ）
A．电子手表的电流约为0.62A B．台灯的电流约为2mA
C．计算器的电流约为 D．家用空调器的电流约为5A
16.在如图所示的电路中，电源电压为U0保持不变。
(1)当开关S1和S2同时闭合时，则发生短路的小灯是 。
A．L1 B．L2 C．L1和L2
(2)当开关S1和S2同时断开时，两灯正常发光，一段时间后，两灯同时熄灭。若电路中仅有一处故障，且发生在小灯L1或L2上。现通过开关S1和S2的开闭排查出所有可能的故障情况，请写出操作、电压表示数及对应的故障 。
17.在如图所示的电路中，电源电压为12V保持不变，滑动变阻器上标有“20Ω 2 A”字样。闭合开关S，移动变阻器的滑片，当电流表示数为1A时。
(1)求变阻器R1连入电路的阻值。
(2)若将一个定值电阻接入MN两点间，移动滑片，电流表示数发生变化，则变阻器R1与电阻R2的连接方式 。
A．一定串联 B．一定并联 C．可能串联
(3)现将变阻器R1和阻值为R0定值电阻（10Ω≤R0≤15Ω）并联连入MN两点间，移动滑片P，在确保电路各元件正常工作的前提下，求电流表示数的最大变化量及对应R0的范围。
1.【答案】B
2.【答案】BD
3.【答案】30%
/ ​​​​​​​
C

4.【答案】A
做功
内
机械

5.【答案】负
排斥
B

6.【答案】断开
​​​​​​​

7.【答案】量程
正负接线柱接反了
​​​​​​​

8.【答案】0.5
A

9.【答案】质量
升高的温度
A

10.【答案】比较表格数据中水的温度和加热时间的关系可知，水沸腾前，加热时间越长，吸收的热量越多，水的温度越高，水沸腾后，吸收热量，温度保持不变。
水烧干前，水沸腾后，温度保持不变，由于水的沸点低于纸的着火点，所以纸船不会被点燃。

11.【答案】​​​​​​​
向d端移动滑动变阻器的滑片，使电压表的示数为
在电压一定时，通过导体的电流与导体的电阻成反比
C

12.【答案】解：（1）已知 ， ，氢燃料完全燃烧放出的热量为
（2）热量全部被水吸收，故
根据水的吸热公式 可得，水升高的温度为

13.【答案】​​​​​​​
​​​​​​​

14.【答案】A
A
热传递

15.【答案】220
B
D

16.【答案】A
当开关S1和S2同时断开时，两灯正常发光，一段时间后，两灯同时熄灭，说明电路出现了断路，开关S1闭合、S2断开时，电压表有示数，说明电压表串联进电路，与电压表并联的部分发生断路，即L2断路，若电压表无示数，说明与电压表并联之外的电路发生了断路，即L1断路。开关S2闭合、S1断开时，电压表串联在电源两端，一定有示数，无法判断故障情况。

17.【答案】12Ω
C
电流表示数的最大变化量为1.4A，对应R0的范围为12Ω ≤ R0 ≤15Ω
加热时间/min
0
1
2
3
4
甲的温度/℃
30
34
38
42
46
乙的温度/℃
22
27
32
37
42
加热时间（分钟）
0
1
2
3
4
5
6
7
水的温度（）
20
38
54
70
83
95
100
100
实验序号
电压表示数（V）
电流表示数（A）
1
3.0
0.30
2
2.5
0.34
3
2.0
0.40
