第23讲 电与磁 练习 2026年中考物理一轮复习（山东）

这是一份第23讲 电与磁 练习 2026年中考物理一轮复习（山东），共9页。
1．[2025济南济阳区二模]下列三幅图涉及一些磁现象的知识，关于磁现象的描述正确的是（ ）
A．磁场看不见、摸不着，是不存在的，是我们假想出来的一个模型
B．甲图中条形磁体A端靠近另一个条形磁体的N极，若二者相互排斥，则A端为N极
C．乙图中地理北极是地磁场南极，图中小磁针上端为S极
D．丙图表示的是两个条形磁体异名磁极附近的磁感线分布
2．[2025济南二模]小明按人类对磁的认识历程，对“电与磁”一章知识进行梳理，图中对应位置的内容填写正确的是（ ）
A．赫兹B．电动机
C．电磁起重机D．电磁感应现象
3．[2025泰安新泰市二模]对如图所示的现象，下列解释错误的是（ ）
A．如图甲，该实验可以验证通电导线的周围有磁场
B．如图乙，向右移动滑片P会减弱铁钉的磁性
C．如图丙，该实验与发电机原理相同
D．如图丁，该实验可以验证感应电流方向与磁场方向有关
4．[2025济南槐荫区三模]如图所示，在电磁铁正上方用弹簧挂着一条形磁铁，开关闭合后，当滑片P从a端向b端滑动过程中，下列说法正确的是（ ）
A．电流表示数变小，电磁铁上端是N极，弹簧长度变短
B．电流表示数变小，电磁铁上端是S极，弹簧长度变长
C．电流表示数变大，电磁铁上端是S极，弹簧长度变长
D．电流表示数变大，电磁铁上端是N极，弹簧长度变短
5．[2025潍坊一模]如图是动圈式话筒的构造示意图，当人对着话筒说话时，声音使膜片振动，与膜片相连的线圈在磁场中运动，产生的电流经放大后通过扬声器还原成声音。以下关于该动圈式话筒的分析正确的是（ ）
A．声音的音调对膜片振幅有影响
B．线圈中的电流方向是不断变化的
C．话筒工作时将电能转化为机械能
D．话筒与电磁继电器的工作原理相同

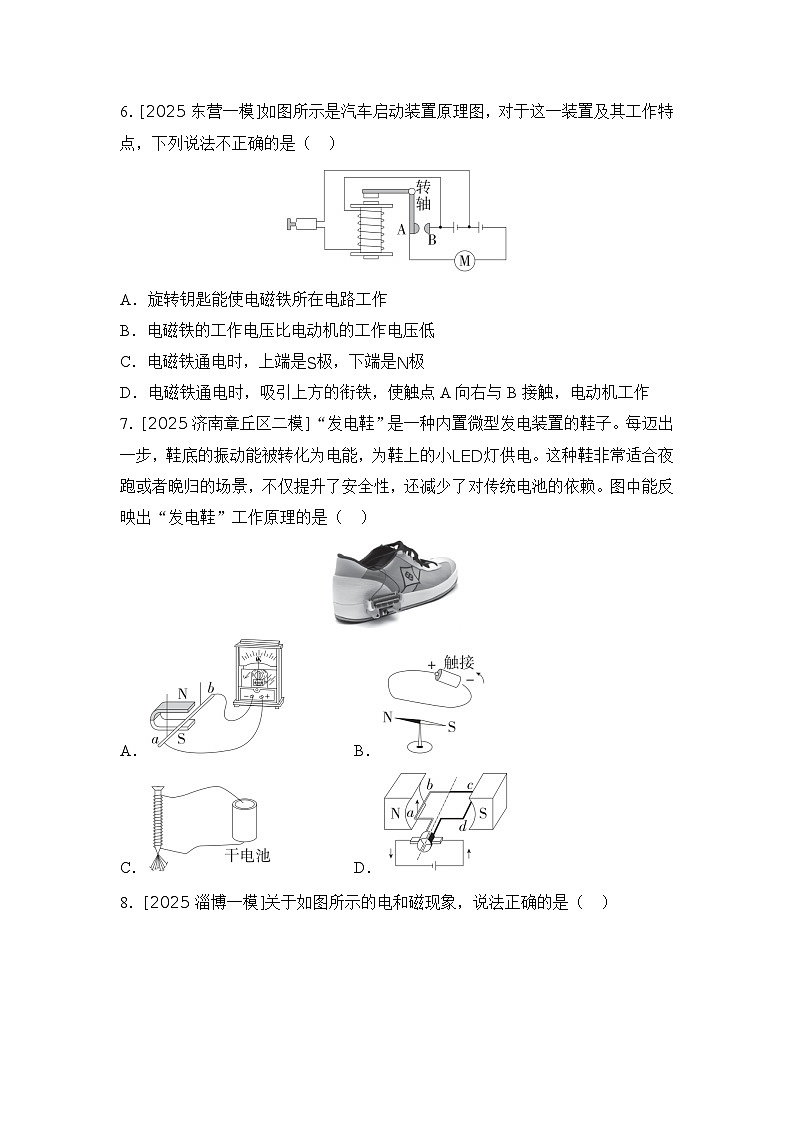

6．[2025东营一模]如图所示是汽车启动装置原理图，对于这一装置及其工作特点，下列说法不正确的是（ ）
A．旋转钥匙能使电磁铁所在电路工作
B．电磁铁的工作电压比电动机的工作电压低
C．电磁铁通电时，上端是S极，下端是N极
D．电磁铁通电时，吸引上方的衔铁，使触点A向右与B接触，电动机工作
7．[2025济南章丘区二模]“发电鞋”是一种内置微型发电装置的鞋子。每迈出一步，鞋底的振动能被转化为电能，为鞋上的小LED灯供电。这种鞋非常适合夜跑或者晚归的场景，不仅提升了安全性，还减少了对传统电池的依赖。图中能反映出“发电鞋”工作原理的是（ ）
A．B．
C．D．
8．[2025淄博一模]关于如图所示的电和磁现象，说法正确的是（ ）
A．图甲：地球周围存在着磁场，地磁场的两极与地理的两极重合
B．图乙：改变通电螺线管的电流大小可以改变螺线管磁极性质
C．图丙：扬声器的原理是磁场对电流的作用
D．图丁：同时改变电流方向和磁场方向，导体受力方向也发生改变
9．[2025枣庄滕州市模拟]2024年1月，我国成功完成了超高速低真空管道磁浮交通系统（简称“高速飞车”）全尺寸超导电动悬浮试验。未来“高速飞车”具有更快速、更安全的特点。关于“高速飞车”，下列说法不正确的是（ ）
A．超导材料用于高速飞车，可以减少电路中能量损耗
B．磁悬浮列车是利用电流的磁效应来工作的，与发电机工作原理相同
C．列车车体与轨道相分离，可大大减小车体与轨道之间的摩擦
D．列车悬浮是通过车底部与轨道上磁极间的相互作用来实现的
10．[2025烟台福山区一模]图示是一种闯红灯违规证据模拟记录器的工作原理图，光控开关接收到红绿灯发出的_ _ _ _ （选填“绿光”或“红光”）时会自动闭合，若压敏电阻同时受到车的压力，其阻值变小，电流变大，电磁铁的磁性增强，使衔铁与触点_ _ _ _ （选填“1”或“2”）接触，电控照相机工作。要使质量较小的车闯红灯也能被拍下，请提出一条改进措施：_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 。
11．[2025枣庄峄城区一模]为了研究“磁现象的奥秘”，某实验小组的成员们进行了如下实验。
（1） 如图甲所示，他们将小铁钉靠近磁铁N极，小铁钉被吸引获得_ _ _ _ 性。此时，小铁钉相当于一个_ _ _ _ ，钉尖是_ _ _ _ 极。如图乙所示，对磁铁加热一段时间后，小铁钉会掉落，表明磁铁的磁性可能与_ _ _ _ 有关。
（2） 他们又用一个磁性很强的磁铁球靠近一块铝板，铝板_ _ _ _ （选填“能”或“不能”）被吸引。如图丙所示，把磁铁球做成单摆悬挂起来，使其来回摆动，将铝板放到摆的下方，当磁铁球靠近铝板时，摆动速度明显变小，并且很快停止摆动。磁铁球在铝板上方摆动，相当于铝板在磁场中运动，可能会产生_ _ _ _ 。
12．[2025济南天桥区二模]科学探究 某实验小组探究“通电螺线管的磁场特点”。
（1） 如图甲所示，在玻璃板上均匀地撒满铁屑，将螺线管连入电路，闭合开关，轻敲玻璃板，得到如图乙所示的铁屑分布情况，铁屑的分布情况与_ _ _ _ （选填“条形”或“蹄形”）磁体周围铁屑的分布情况相似。实验中轻敲玻璃板的目的是_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 。
（2） 若要进一步探究通电螺线管外部磁场的方向，还需增加的器材是_ _ _ _ _ _ 。
（3） 如图丙所示，在实验过程中，闭合开关S后，通电螺线管左端为_ _ _ _ 极。
（4） 实验时发现通电螺线管的磁场较弱，铁屑规则排列的效果不明显，为增强螺线管的磁场，接下来的操作是_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ （写出一种方法即可）。
提升练
13．[2025济南历城区一模]2024年11月16日，天舟八号货运飞船与中国空间站核心舱成功对接（图甲）。当飞船和核心舱靠近对接时，为预防撞击带来影响，需配置对接缓冲装置。小蓝设计了如图乙所示的对接缓冲装置简图。通电后，螺线管的b端为_ _ _ _ 极（选填“N”或“S”）；为增强缓冲效果，滑动变阻器的滑片P应向_ _ _ _ 侧滑动（选填“左”或“右”）。
14．[2025青岛李沧区二模]跨学科实践 小明同学学完电与磁的相关知识后，自己动手制作了如图所示的装置，用手按压小人使小人在平板上往复跳动，小灯泡便会一闪一闪。
（1） 小人在平板上往复跳动时，固定在地面上的弹簧线圈做_ _ _ _ _ _ _ _ 运动，电路中产生_ _ _ _ _ _ _ _ ，小灯泡发光。
（2） 随着小人的上下往复运动，线圈产生电流的方向_ _ _ _ （选填“会”或“不会”）发生变化。
（3） 此过程中的能量转化为_ _ _ _ 能转化为电能，应用此实验原理可制成_ _ _ _ _ _ （选填“电磁铁”“发电机”或“电动机”）。
15．[2025济南模拟]科学探究 小亮同学在学习了“电与磁”的知识后，用甲、乙两个直流电动机设计了如图所示的装置，闭合开关S后甲开始转动，同时用皮带带动乙转动，小灯泡发光。
（1） 图1中，将机械能转化为电能的装置是_ _ _ _ （选填“甲”或“乙”）。若要电动机反向旋转，方法是_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 。
图1
（2） 图2中导体棒ab与竖直放置的导轨接触，导轨是电路中的一部分，磁感线分布如图所示，灵敏电流计在磁场外固定不动，甲、乙、丙、丁中不能产生感应电流的有：_ _ _ _ _ _ _ _ 。
图2
（3） 如图3所示，电磁铁通电时，软磁性（容易磁化和退磁的磁性材料）铁块A静止不动，这是因为电磁铁对A的吸引力_ _ _ _ （选填“大于”“等于”或“小于”）A受到的摩擦力；改变电磁铁中的电流方向，A受到电磁铁的力的方向_ _ _ _ （选填“改变”或“不变”）。如果把这个电磁铁按如图所示通电并静止悬挂在地球赤道上方，则电磁铁C端有指向地理_ _ _ _ （选填“南极”或“北极”）的趋势。
图3
第23讲 电与磁
基础练
1．B 2．D 3．C 4．D 5．B 6．C 7．A 8．C 9．B
10．红光； 2； 适当减小定值电阻的阻值（合理即可）
11．（1） 磁； 磁体； S； 温度
（2） 不能； 电流
12．（1） 条形； 减小铁屑受到的摩擦力
（2） 小磁针
（3） S
（4） 向左移动滑动变阻器的滑片（合理即可）
提升练
13．N； 右
14．（1） 切割磁感线； 感应电流
（2） 会
（3） 机械； 发电机
15．（1） 乙； 对调电源的正负极
（2） 甲、丙、丁
（3） 等于； 不变； 北极
