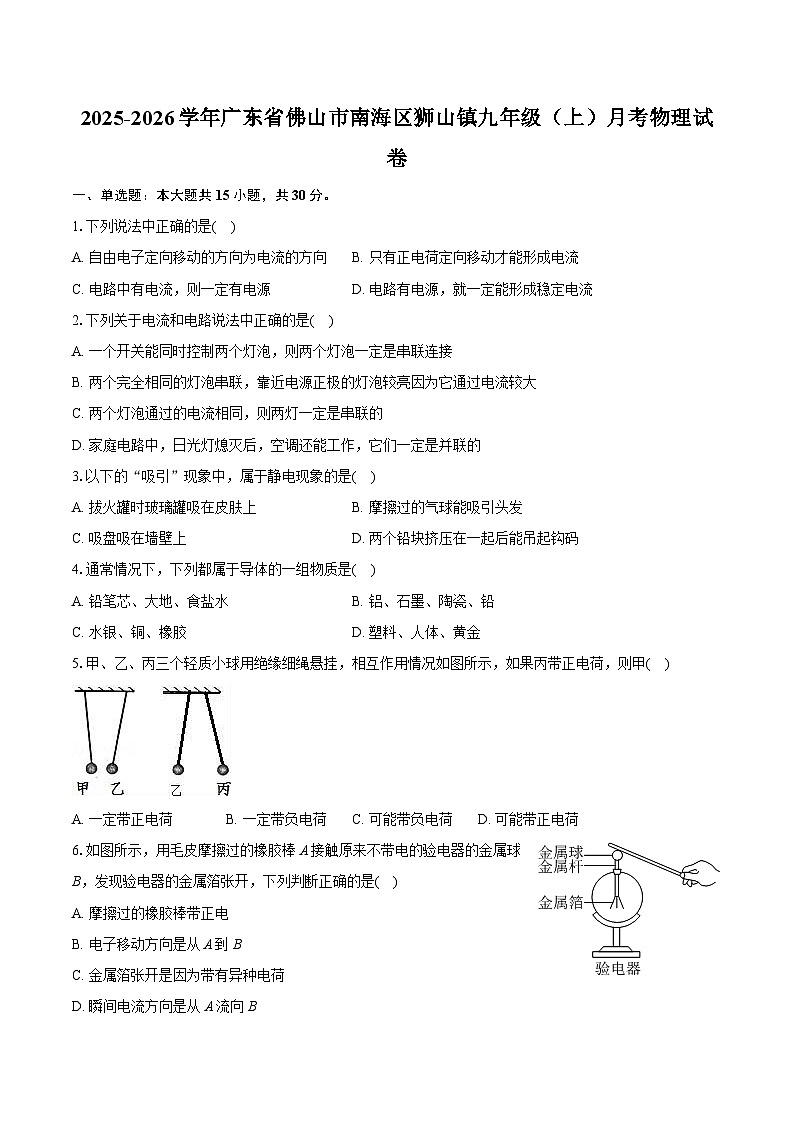

2025-2026学年广东省佛山市南海区狮山镇九年级（上）月考物理试卷

这是一份2025-2026学年广东省佛山市南海区狮山镇九年级（上）月考物理试卷，共26页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.下列说法中正确的是( )
A. 自由电子定向移动的方向为电流的方向B. 只有正电荷定向移动才能形成电流
C. 电路中有电流，则一定有电源D. 电路有电源，就一定能形成稳定电流
2.下列关于电流和电路说法中正确的是( )
A. 一个开关能同时控制两个灯泡，则两个灯泡一定是串联连接
B. 两个完全相同的灯泡串联，靠近电源正极的灯泡较亮因为它通过电流较大
C. 两个灯泡通过的电流相同，则两灯一定是串联的
D. 家庭电路中，日光灯熄灭后，空调还能工作，它们一定是并联的
3.以下的“吸引”现象中，属于静电现象的是( )
A. 拔火罐时玻璃罐吸在皮肤上B. 摩擦过的气球能吸引头发
C. 吸盘吸在墙壁上D. 两个铅块挤压在一起后能吊起钩码
4.通常情况下，下列都属于导体的一组物质是( )
A. 铅笔芯、大地、食盐水B. 铝、石墨、陶瓷、铅
C. 水银、铜、橡胶D. 塑料、人体、黄金
5.甲、乙、丙三个轻质小球用绝缘细绳悬挂，相互作用情况如图所示，如果丙带正电荷，则甲( )
A. 一定带正电荷B. 一定带负电荷C. 可能带负电荷D. 可能带正电荷
6.如图所示，用毛皮摩擦过的橡胶棒A接触原来不带电的验电器的金属球B，发现验电器的金属箔张开，下列判断正确的是( )
A. 摩擦过的橡胶棒带正电
B. 电子移动方向是从A到B
C. 金属箔张开是因为带有异种电荷
D. 瞬间电流方向是从A流向B

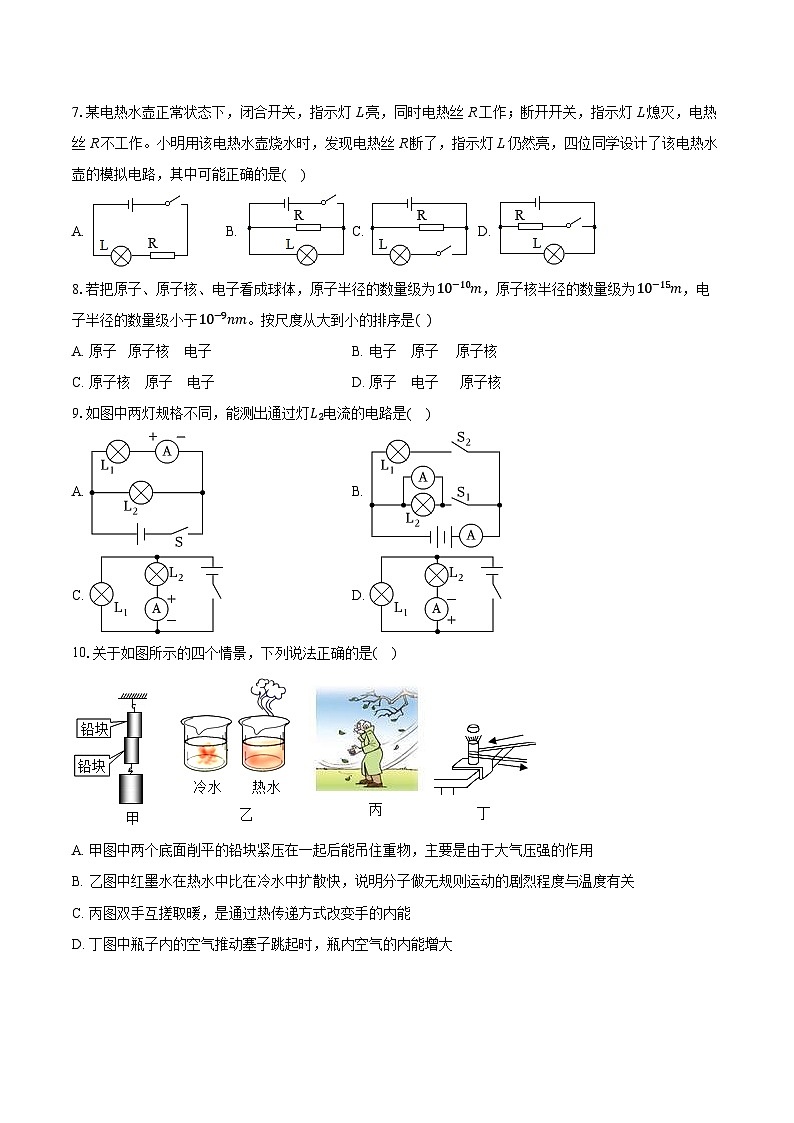

7.某电热水壶正常状态下，闭合开关，指示灯L亮，同时电热丝R工作；断开开关，指示灯L熄灭，电热丝R不工作。小明用该电热水壶烧水时，发现电热丝R断了，指示灯L仍然亮，四位同学设计了该电热水壶的模拟电路，其中可能正确的是( )
A. B. C. D.
8.若把原子、原子核、电子看成球体，原子半径的数量级为10−10m，原子核半径的数量级为10−15m，电子半径的数量级小于10−9nm。按尺度从大到小的排序是( )
A. 原子 原子核 电子B. 电子 原子 原子核
C. 原子核 原子 电子D. 原子 电子 原子核
9.如图中两灯规格不同，能测出通过灯L2电流的电路是( )
A. B.
C. D.
10.关于如图所示的四个情景，下列说法正确的是( )
A. 甲图中两个底面削平的铅块紧压在一起后能吊住重物，主要是由于大气压强的作用
B. 乙图中红墨水在热水中比在冷水中扩散快，说明分子做无规则运动的剧烈程度与温度有关
C. 丙图双手互搓取暖，是通过热传递方式改变手的内能
D. 丁图中瓶子内的空气推动塞子跳起时，瓶内空气的内能增大

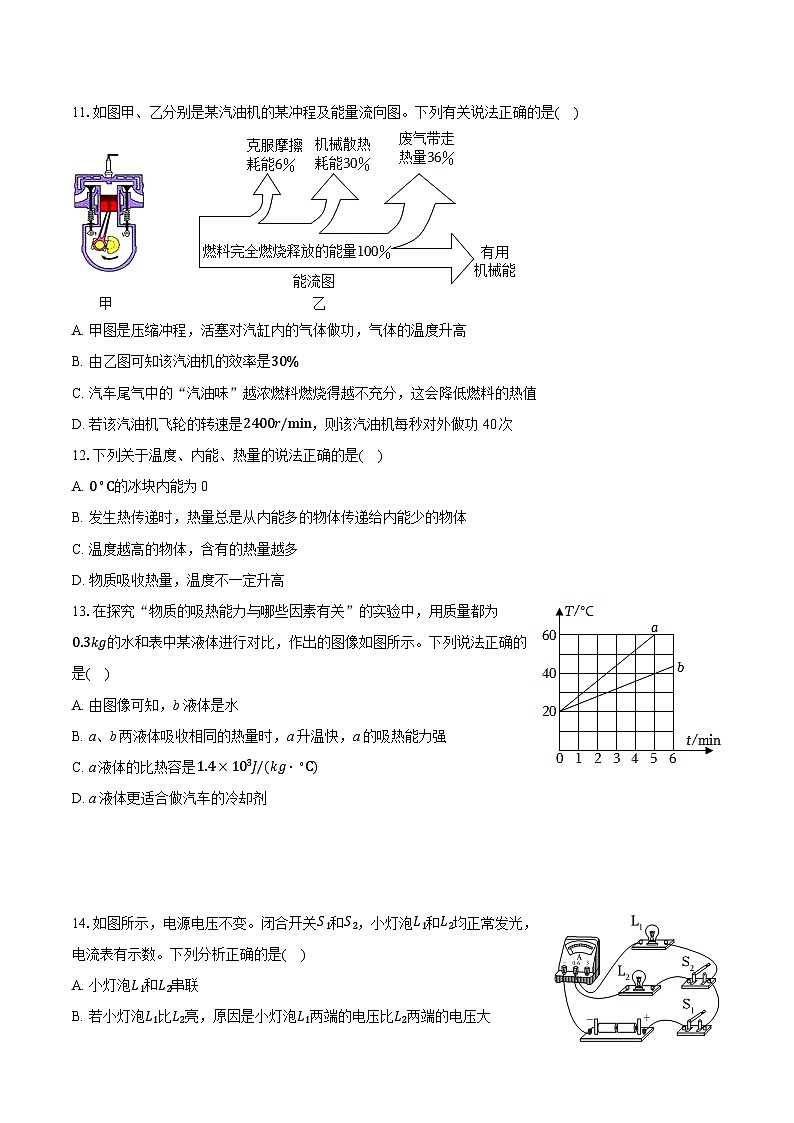

11.如图甲、乙分别是某汽油机的某冲程及能量流向图。下列有关说法正确的是( )
A. 甲图是压缩冲程，活塞对汽缸内的气体做功，气体的温度升高
B. 由乙图可知该汽油机的效率是30%
C. 汽车尾气中的“汽油味”越浓燃料燃烧得越不充分，这会降低燃料的热值
D. 若该汽油机飞轮的转速是2400r/min，则该汽油机每秒对外做功40次
12.下列关于温度、内能、热量的说法正确的是( )
A. 0∘C的冰块内能为0
B. 发生热传递时，热量总是从内能多的物体传递给内能少的物体
C. 温度越高的物体，含有的热量越多
D. 物质吸收热量，温度不一定升高
13.在探究“物质的吸热能力与哪些因素有关”的实验中，用质量都为0.3kg的水和表中某液体进行对比，作出的图像如图所示。下列说法正确的是( )
A. 由图像可知，b液体是水
B. a、b两液体吸收相同的热量时，a升温快，a的吸热能力强
C. a液体的比热容是1.4×103J/(kg⋅∘C)
D. a液体更适合做汽车的冷却剂
14.如图所示，电源电压不变。闭合开关S1和S2，小灯泡L1和L2均正常发光，电流表有示数。下列分析正确的是( )
A. 小灯泡L1和L2串联
B. 若小灯泡L1比L2亮，原因是小灯泡L1两端的电压比L2两端的电压大
C. 若断开开关S1，电流表示数会为0A
D. 若只闭合开关S1，电路中只有小灯泡L2发光
15.“金陵金箔”是国家级非物质文化遗产，手工打造的金箔轻薄柔软。如图甲所示，把羽毛靠近金箔，金箔仍静止在工作台上；接着手持羽毛轻轻扫过纸垫，如图乙所示；再次将羽毛靠近金箔，羽毛即可将金箔吸起，如图丙所示。下列说法正确的是( )
A. 羽毛和纸垫摩擦起电，说明摩擦可以创造电荷
B. 摩擦后的羽毛和纸垫会相互吸引
C. 若摩擦后的羽毛带正电，则说明羽毛得到了正电荷
D. 羽毛能吸引金箔，是因为羽毛、金箔带异种电荷
二、多选题：本大题共1小题，共2分。
16.以下电路中，可以直接或间接、正确地测出灯L1电流大小的电路是( )
A. B.
C. D.
三、填空题：本大题共8小题，共27分。
17.①电路闭合时，在电源外部，电流方向为：电源的 →用电器→电源的 。(均选填“正极”或“负极”)
②太阳能电池把 能转化为 能。
18.用丝绸摩擦的玻璃棒由于 (得到/失去)电子而带 电；验电器的原理是： ；两个相同的验电器A和B，使A带正电，B不带电，用一根带有绝缘柄的金属棒把A、B连接起来，如图所示，瞬间电流方向从 到 。(后两空选填“A”或“B”)
19.如图所示，将吸管放在铁支架上，吸管可在水平面内自由转动，用餐巾纸摩擦吸管后，吸管带负电，吸管上的电荷没有通过铁支架转移，说明吸管是 (选填“导体”或“绝缘体”)。如果拿另一物体甲靠近吸管，发现它们互相吸引，说明物体甲带 (选填“正”或“负”)电荷或 。
20.通过课室日光灯的电流是180mA= A；通过计算器的电流为200μA= A。发光二极管具有 性。
21.把两盏灯按某一方式连接起来衔接到电池上，通过其中一盏灯的电流为0.5A，通过另一盏灯的电流为0.3A，则连接方式为 (并联/串联)；把两盏灯按某一方式连接起来衔接到电池上，通过其中一盏灯的电流为0.3A，通过另一盏灯的电流为0.3A，这两灯连接方式 (一定/不一定)是串联。
22.如图所示的电路中，若要使两灯串联，应只闭合开关 ；若要使两灯并联，应只闭合开关 ；同时闭合三个开关，电路会发生 。
23.在如图1所示的电路中，电源电压保持不变，先只闭合开关S1，则灯泡 发光，电流表示数如图甲所示，电流大小是 A；再闭合开关S2，两灯都发光，电流表的示数将 (选填“减小”“不变”或“增大”)，灯泡L1的亮度 (选填“变亮”、“不变”或“变暗”)，此时电流表的示数如图乙所示，则通过干路的电流为 A，通过灯泡L2的电流为 A。
24.如图甲所示为四缸发动机，其工作原理：内燃机通过连杆把四个相同汽缸的活塞连在一根曲轴上，并使各汽缸的做功过程错开，飞轮转动的每半周里，都有一个汽缸在做功，其他三个汽缸分别在做吸气、压缩和排气工作。
某台四缸发动机，其输出功率随转速变化如图丁所示，转速表示每分钟曲轴或飞轮所转的周数。当发动机的转速达到3000r/min时，在该发动机的每个做功冲程里，发动机做功 J。
四、作图题：本大题共5小题，共9分。
25.用电流表测量小灯泡的电流，开关闭合后通过小灯泡的电流约为0.26A，请选择电流表合适的量程，把图中的电路连接完整。
26.如图所示的电路，请你画出其电路图(方框中)。
27.按图中的电路图连接实物电路。
28.小明家的智能门锁，可通过指纹识别开关S1或密码识别开关S2控制电动机开锁。请在方框中完成其简化电路设计。
29.请在图中画出当电流表示数为0.32A时指针的位置和所选取的测量范围。
五、实验探究题：本大题共2小题，共19分。
30.在“连接串联电路”实验中，实验电路如图甲所示。
(1)在连接电路时，开关应该处于______状态。
(2)连接好电路后闭合开关S，小慧发现L1、L2两只灯泡都不亮，她用手按一下灯泡L1，L1、L2仍然都不亮，按一下灯泡L2，两灯都亮，松开手两灯又不亮，则故障可能是______(选填字母)。
A.L1灯丝断了
B.L1短路
C.L2与灯座接触不良
(3)该同学分别测出了A、B、C三点的电流后马上得出结论，这样的结论是不可靠的，不妥之处是______。
(4)他改进实验后能得到的结论是：串联电路中，电流处处______。
31.在探究并联电路电流规律的实验中，图1甲是实验的电路图。
电流表应______联在被测电路中，若要测量干路电流。则电流表应接在图1甲中的______点，在预先不能知道电流的大小时要用______(大/小)的测量范围试触，来选择量程合适的电流表。
(1)小明同学在测量A处的电流时，开关闭合前就发现电流表的指针如图1乙所示，原因是电流表______；调节好电流表后再闭合开关，电流表的指针偏转又如图1乙所示，原因是：______。
(2)小亮同学接上最后一根导线后，两小灯泡马上发光了，不妥之处是：连接电路时，______；小亮同学在实验得到的数据如表格所示，他得出的实验结论是：在并联电路中，并联电路中各支路电流相等，他得出错误结论的原因是实验时使用了______的小灯泡；
(3)小东实验时，闭合开关后，若发现小灯泡不亮，则接着的操作是______。
A.向老师提出更换小灯泡；
B.检查所有接线柱是否接触良好。
(4)小亮将如图2电路中的a导线与电流表“0.6”接线柱相连的那一端改接到“-”接线柱上，其它都不动，这样连接的目的是测量______(L1/L2/干路)的电流。闭合开关后电流表指针出现如图3所示的情况，原因是：______。
(5)某次实验中测出了L1、L2支路和干路上的电流分别为IA、IB和IC，电流大小分别如图4甲、乙、丙所示，可读出：IA=0.54A，IB=______A，IC=______A，在第一次实验结束后应换用______的小灯泡，进行多次测量，目的是：______。
(6)根据测量结果，在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是：______。(用IA、IB、IC写出关系式即可)。
六、计算题：本大题共1小题，共7分。
32.如图甲所示是小强家新装的燃气热水器，小强按表中热水器铭牌事先在热水器水箱中注满水；开始加热。计算机显示出热水器中水温度随时间变化的图象如图乙所示，热效率是指有效利用的热量与燃料完全燃烧放出的热量之比，求：
(1)热水器水箱中注满水，水的质量；(水的密度ρ水=1.0×103kg/m3)
(2)加热4min时，水吸收的热量；[水的比热容为4.2×103J/(kg⋅∘C)]
(3)加热4min时，该燃气热水器消耗多少m3天然气。(天然气的热值约为4×107J/m3)
七、综合题：本大题共1小题，共6分。
33.阅读短文，回答问题。
揭秘“雪蜡车”如图甲所示，一台看似普通的红色厢卡犹如变形金刚，迅速伸展出近百平方米的空间，这是全世界单层厢体面积最大的雪蜡车，也是中国自主研发、拥有完整自主知识产权的第一台雪蜡车，据了解，这台雪蜡车采用氢燃料动力牵引头，配备了国内最大功率的氢燃料电池(如图乙所示)，其工作原理是将氢气送到燃料电池的阳极板(负极)，经过催化剂(铂)的作用，氢原子中的一个电子被分离出来，失去电子的氢离子(质子)穿过质子交换膜，到达燃料电池阴极板(正极)，而电子是不能通过质子交换膜的，电子只能经外部电路到达燃料电池阴极板，从而在外电路中产生电流，电子到达阴极板后，与氧原子和氢离子重新结合为水。由于供应给阴极板的氧可以从空气中获得，因此只要不断地给阳极板供应氢，给阴极板供应空气，并及时把水分带走，就可以不断地提供电能，可实现零排放零污染燃料电池的化学能转换效率在理论上可达100%，实际效率能达60%∼80%，是普通内燃机热效率的2∼3倍。电池的性能通常用能量密度来衡量，氢燃料电池的能量密度是表示质量为1kg的氢所包含的能量。
请根据上述材料，回答下列问题：
(1)氢燃料电池在使用过程中氢气______(选填“有”或“没有”)发生燃烧现象；
(2)氢燃料电池是将氢的______能直接转化为______能；
(3)在燃料电池外电路，电流方向______(选填“从A到B”或“从B到A”)；
(4)若该雪蜡车氢燃料电池的转换效率为70%，车上有50kg的氢燃料，该车以54km/h的速度匀速行驶时的牵引力恒为3500N，已知氢的能量密度值是1.4×108J/kg，则50kg的氢燃料可产生______ J的电能；产生的电能有97.2%供该车以54km/h的速度匀速行驶，则该车可行驶______ h。
答案和解析
1.【答案】C
【解析】解：A、人们规定正电荷定向移动的方向为电流方向，而自由电子带负电，其定向移动的方向与电流方向相反，故A错误；
B、定向移动的电荷可以是正电荷，也可以是负电荷，还可以是正负电荷同时向相反方向定向移动形成电流，故B错误；
C、电路形成电流的条件是存在电源且电路闭合，有电流必然存在电源，故C正确；
D、只要电路中有电源且电路是通路，电路中才有电流，故D错误。
故选：C。
(1)正电荷定向移动的方向为电流方向，自由电子定向移动的方向与电流方向相反；
(2)电荷的定向移动形成电流，可以是正电荷，也可以是负电荷；
(3)电源为电路提供电压，电压使电路中形成电流，有电源且电路是通路，电路中才有电流。
此题考查了电源、电流的方向及产生条件，属于基础知识。
2.【答案】D
【解析】解：A、并联电路中，干路上的开关也能控制两个灯泡，所以一个开关能同时控制两个灯泡，两个灯泡不一定是串联的，故A错误；
B、串联电路中，电流处处相等，与灯泡是否靠近正极以及亮度无关，故B错误；
C、两个规格相同的灯泡并联时的电流相等，所以通过两个灯泡的电流相等，两灯不一定是串联的，故C错误；
D、家庭电路中，日光灯和空调间互不影响，所以它们一定是并联的，故D正确。
故选：D。
(1)串联电路中开关控制整个电路，并联电路中干路开关控制整个电路；
(2)串联电路中电流处处相等；
(3)并联电路中各支路间互不影响。
本题考查串并联电路特点、电流规律的认识和理解，属于一道基础题。
3.【答案】B
【解析】解：A、拔火罐时玻璃罐吸在皮肤上，是因为罐内空气受热排出，冷却后罐内气压小于外界大气压，在大气压的作用下玻璃罐吸在皮肤上，故A不是静电现象。
B、摩擦过的气球能吸引头发，是因为气球与其他物体摩擦后带上了电荷，带电体具有吸引轻小物体的性质，故B属于静电现象。
C、吸盘吸在墙壁上，是因为挤出吸盘内的空气，使吸盘内气压小于外界大气压，在大气压的作用下吸盘吸在墙壁上，故C不是静电现象。
D、两个铅块挤压在一起后能吊起钩码，是因为分子间存在引力，故D不是静电现象。
故选：B。
静电：即相对静止不动的电荷，通常指因不同物体之间相互摩擦而产生的在物体表面所带的正负电荷。
本题考查的是静电现象。
4.【答案】A
【解析】解：A、铅笔芯、大地、食盐水都容易导电，都属于导体，故A正确；
B、铝、石墨、铅都容易导电，都属于导体，陶瓷不容易导电，属于绝缘体，故B错误；
C、水银、铜容易导电，属于导体，橡胶不容易导电，属于绝缘体，故C错误；
D、塑料不容易导电，属于绝缘体，人体、黄金都容易导电，属于导体，故D错误。
故选：A。
容易导电的物体叫导体，常见的导体有金属、人体、大地、石墨、酸碱盐的水溶液；不容易导电的物体叫绝缘体，常见的绝缘体有陶瓷、玻璃、橡胶、塑料等。
本题考查常见的导体和绝缘体，难度不大。
5.【答案】C
【解析】【分析】
(1)同种电荷相互排斥，异种电荷相互吸引。
(2)排斥的带有同种电荷，吸引的可能带有异种电荷，也可能带电体吸引不带电体。
带电体吸引不带电体，排斥带同种电荷，吸引可能带异种电荷，其中之一带电。注意带电体具有吸引轻小物体的性质的情况。
【解答】
由图知乙、丙相互排斥，说明乙、丙一定带同种电荷，已知丙带正电，则乙一定也带正电；图中甲、乙相互吸引，根据异种电荷相互吸引、带电体具有吸引轻小物体的性质可知，甲可能带负电或不带电，故ABD错误，C正确；
故选：C。
6.【答案】B
【解析】解：A、橡胶棒束缚电子本领比毛皮强，橡胶棒在毛皮上摩擦的过程中，毛皮的电子转移到橡胶棒，使橡胶棒带负电，故A错误；
BD、皮毛摩擦过的橡胶棒A带负电，去接触不带电的验电器的金属球B时，橡胶棒A上的负电荷由金属球B转移到金属箔片上，瞬时电流方向由B向A，故B正确，D错误；
C、由验电器的原理可知，金属箔片张开是由于同种电荷相互排斥，故C错误。
故选：B。
(1)摩擦起电的实质是电子的转移，两个物体相互摩擦，原子核束缚本领强的物体得到电子而带负电，原子核束缚本领弱的物体失去电子而带正电；
(2)验电器的原理是同种电荷相互排斥；
(3)物理学规定：正电荷定向移动的方向为电流的方向，所以电子定向移动的方向和电流的方向相反。
本题考查学生对静电现象的认识和理解，此部分内容较为基础，要求学生在平时学习中做好积累，难度较低。
7.【答案】B
【解析】解：
由题意知，闭合开关，L和R同时工作；断开开关，L和R都不工作，说明开关同时控制R和L；电热丝R断了，指示灯L仍然亮，说明R与L互不影响，即R与L并联。
即R与L并联，开关在干路上。
所以ACD不符合题意，B符合题意。
故选：B。
串联电路中各元件之间相互影响，并联电路中各支路间互不影响。由此根据开关闭合和断开时L与R的工作情况以及R与L间是否相互影响分析判断。
本题考查了电路设计，关键是正确分析用电器之间的连接方式和开关的作用。
8.【答案】A
【解析】分析：
根据原子、原子核、电子半径的大小分析.
本题考查了长度单位换算及大小比较，属于基础知识，要熟记.
解答：
由题意可知，原子半径的数量级为10−10m，原子核半径的数量级为10−15m，电子半径的数量级小于10−9nm=10−18m，则原子的半径大于原子核的半径，原子核的半径大于电子的半径，所以从大到小的排列是原子、原子核、电子，故A正确、BCD错误.
故选：A.
9.【答案】C
【解析】解：A、图中灯L1与灯L2并联，电流表与灯L1串联，故B不符合题意；
B、图中灯L1与灯L2并联，电流表与灯L2并联，相当于L2被短路，闭合开关S1、S2，整个电路被短路，电流表会损坏，故B不符合题意；
C、图中灯L1与灯L2并联，电流表与灯L2串联，且电流表正进负出，能正确测出通过灯L2的电流，故C符合题意；
D、图中灯L1与灯L2并联，电流表与灯L2串联，但电流表负进正出，不能正确测出通过灯L2的电流，故D不符合题意。
故选：C。
首先辨别电L1、L2在电路中的连接方式，若测L2电流，那么电流表应与被测用电器串联，且电流要从正接线柱流入，从负接线柱流出，据此分析。
知道电流表的连接方法，注意既要与被测灯泡串联，同时还要使接线柱连接正确。
10.【答案】B
【解析】解：A.甲图中两个底面削平的铅块紧压在一起后能吊住重物，主要是由于分子间存在引力，故A错误；
B.乙图中红墨水在热水中比在冷水中扩散快，扩散现象是由于分子不停做无规则热运动造成的，这个现象说明分子做无规则运动的剧烈程度与温度有关，温度越高，分子无规则运动越剧烈，扩散越快，故B正确；
C.双手互搓时，克服摩擦做功，机械能转化为内能，手的温度升高，是通过做功方式改变手的内能，故C错误；
D.丁图中瓶子内的空气推动塞子跳起时，瓶内空气对塞子做功，内能转化为机械能，瓶内空气的内能减小，故D错误。
故选：B。
(1)物体的分子间有引力；
(2)分子在不停地做规则运动，运动的快慢与温度有关；
(3)做功和热传递都能改变物体的内能；
(4)物体对外做功，内能减少。
本题考查了分子动理论及改变内能的方式，属于基础题。
11.【答案】A
【解析】解：A.甲图两气门关闭，活塞上行，是压缩冲程，活塞压缩缸内气体，对汽缸内的气体做功，将机械能转化为内能，气体的内能增大，温度升高，故A正确；
B.由乙图可知该汽油机的效率是：η=100%−6%−30%−36%=28%，故B错误；
C.汽车尾气中的“汽油味”越浓燃料燃烧得越不充分，但是燃料的热值只与燃料种类有关，与燃烧情况无关，所以汽油的热值不变，故C错误；
D.若该汽油机飞轮的转速是2400r/min=40r/s，即该汽油机的飞轮每秒转40周，由于汽油机工作过程中，飞轮转2周，对外做功1次，所该汽油机每秒对外做功20次，故D错误。
故选：A。
(1)由图可知汽油机的冲程；汽油机在压缩冲程中，将机械能转化为内能；
(2)由图乙可知汽油机的效率；
(3)燃料的热值是燃料的一种特性，与燃料的种类有关，与燃料的质量、燃烧情况无关；
(4)汽油机工作过程中，飞轮转2周，对外做功1次，根据汽油机的飞轮转速可知该汽油机每秒对外做功的次数。
本题考查汽油机的工作过程和热值的理解，难度一般。
12.【答案】D
【解析】解：A.一切物体都有内能，0∘C的冰块内能不为0，故A错误；
B.发生热传递时，热量是从温度高的物体传递给温度低的物体，或者从同一物体的高温部分传递给低温部分，内能多的物体的温度不一定高，故B错误；
C.热量是一个过程量，不能说物体含有热量，故C错误；
D.物体吸收热量，温度不一定升高，例如：晶体熔化时吸收热量，内能变大，温度不变，故D正确。
故选：D。
(1)一切物体都有内能；
(2)热传递的条件是温度差；
(3)热量是热传递过程中内能的改变量，是一个过程量，不能说物体含有热量；
(4)晶体熔化时吸收热量，内能变大，温度不变。
本题考查温度、热量、内能之间的关系、热传递现象，是一道基础题。
13.【答案】A
【解析】解：A、相同的加热装置，加热时间相等时，两种液体吸收的热量相等，由图示可以看出，a液体的温度升高的快，b液体温度升高慢，利用热量的计算公式Q吸=cmΔt可知，b液体的比热容大，所以若a、b两种液体中，一种液体是水，则b是水，故A正确；
B、a、b两液体吸收相同的热量时，a升温快，它的比热容小，吸热能力弱，故B错误；
C、液体和水的初温是20∘C，吸热5分钟后a的末温是60∘C，b液体的末温40∘C，由题知，而水和液体的质量相同，初温相同，吸收的热量相同，即
Q水吸=Qa吸，
c水m水Δt=camaΔta，
cama(60∘C−20∘C)=4.2×103J/(kg⋅∘C)×m水×(40∘C−20∘C)
解得
ca=2.1×103J/(kg⋅∘C)，
故C错误；
D、b液体比热容更大，根据Q吸=cmΔt可知，质量相同的两液体，升高相同的温度，水吸收的热量多，冷却效果更好，故D错误。
故选：A。
(1)加热相同时间，a和b吸热相同，根据温度变化的多少判断，温度变化多的比热容小，温度变化少的比热容大，据此分析判断；
(2)在质量相等、初温相同、吸热也相同的情况下，谁的温度升高得快，它的比热容小；
(3)根据Q=cmΔt计算a液体的比热容；
(4)比热容较大的物质更适合做汽车的冷却剂。
本题考查了学生对吸热公式的掌握和运用，能从温度-时间图象得出相关信息是本题的关键。
14.【答案】C
【解析】解：A、串联电路的电流只有一条路径，而本题中的电流有两条路径，两个小灯泡是并联的，故A错误；
B、两个灯泡是并联的，在并联电路中，各个支路两端的电压相等，故B错误；
C、电流表测量干路中的电流，开关S1接在干路上，若断开开关S1，电流表示数会为0A，故C正确；
D、若只闭合开关S1，电路中只有灯泡L1发光，L2与支路开关S2串联，不会发光，故D错误。
故选：C。
根据串、并联电路的特点和电流表的使用规则进行分析。
本题考查的是串、并联电路的特点；知道并联电路的电压规律和电流表的使用规则。
15.【答案】B
【解析】解：ABD、手持羽毛轻轻扫过纸垫，羽毛与纸垫摩擦，根据摩擦起电的原因可知，羽毛和纸垫带上了异种电荷，则摩擦后的羽毛和纸垫也会相互吸引；羽毛带了电，靠近金箔，由于带电体会吸引轻小物体，故羽毛即可将金箔吸住，摩擦过程中是电子的转移，没有创造电荷，故B正确，AD错误；
C、若摩擦后的羽毛带正电，则说明在摩擦过程中羽毛失去了电子(即失去负电荷)，故C错误。
故选：B。
手持羽毛轻轻扫过纸垫，羽毛与纸垫摩擦，根据摩擦起电的原因可知，羽毛和纸垫带上了异种电荷；羽毛带了电，靠近金箔，由于带电体会吸引轻小物体，故羽毛即可将金箔吸住，据此可得出结论。
本题主要考查摩擦起电的原因和带电体的性质，正确理解摩擦起电的原因是解题的关系，难度不大。
16.【答案】CD
【解析】【分析】
此题考查的是电流表的连接，注意两点：与用电器串联，电流“+”进“-”出。
电流表是测量电流的仪表，与用电器串联在电路中，并且使电流从“+”接线柱流入、从“-”负接线柱流出。
【解答】
解：
A、两只灯泡并联，电流表在干路位置，测量的是干路电流，故A不符合题意；
B、两只灯泡并联，电流表与L1串联，测量通过L1的电流，但是进入电流表的电流方向错误，故B不符合题意；
C、两只灯泡并联，一只电流表在干路位置，另一只电流表与L2串联，测量通过L2的电流，两电流表示数之差，就是通过灯泡L1的电流，故C符合题意；
D、两只灯泡并联，电流表与L1串联，测量通过L1的电流，故D符合题意。
故选：CD。
17.【答案】正极
负极
太阳
电

【解析】解：(1)电路闭合时，在电源外部，电流方向为：电源的正极→用电器→电源的负极。
(2)太阳能电池消耗太阳能，对外供电，把太阳能转化为电能。
故答案为：①正极；负极；②太阳；电。
(1)在电源外部，电流从电源正极出发，经过用电器回到电源的负极；
(2)太阳能电池把太阳能转化为电能。
本题考查电源的能量转化和电流的方向，难度不大。
18.【答案】失去
正
同种电荷互相排斥
A
B

【解析】解：摩擦起电的实质是电子的转移，用丝绸摩擦过的玻璃棒失去电子，从而带正电；
验电器的原理是同种电荷相互排斥；
A验电器带正电，B不带电，再用带有绝缘柄的金属棒把A和B连接起来，自由电子从B向A定向移动，电子定向移动的方向和电流的方向相反，形成瞬间从A向B方向的电流。
故答案为：失去；正；同种电荷相互排斥；A；B。
(1)摩擦起电的实质是电子的转移，两个物体相互摩擦，原子核束缚本领强的物体得到电子而带负电，原子核束缚本领弱的物体失去电子而带正电；
(2)验电器的原理是同种电荷相互排斥；
(3)物理学规定：正电荷定向移动的方向为电流的方向，所以电子定向移动的方向和电流的方向相反。
本题主要考查了摩擦起电的实质、验电器的原理以及电流的方向，要注意电子定向移动的方向和电流的方向相反。
19.【答案】绝缘体
正
不带电

【解析】解：将吸管放在铁支架上，吸管可在水平面内自由转动，用餐巾纸摩擦吸管后，吸管带负电吸管上的电荷没有通过铁支架转移，说明吸管不容易导电，吸管是绝缘体。如果拿另一物体甲靠近吸管，发现它们互相吸引，由带电体吸引轻小物体和异种电荷相互吸引可知物体甲可能带正电荷或不带电。
故答案为：绝缘体；正；不带电。
容易导电的物体属于导体，不容易导电的物体属于绝缘体；根据带电体的性质是能够吸引轻小物体以及异种电荷相互吸引分析。
本题考查导体和绝缘体的辨析、带电体的性质和电荷间的相互作用规律，要注意两个轻小物体相斥，两个轻小物体带同种电荷，如果相互吸引，可能带异种电荷，也可能一个带电，一个不带电。
20.【答案】0.18
0.0002
单向导电

【解析】解：根据电流单位换算关系可知，180mA=0.18A，200μA=0.0002A，发光二极管具有单向导电性。
故答案为：0.18；0.0002；单向导电。
单位换算：1A=103mA=106μA，μA、mA，A进制为1000。
二极管的特性就是单方向导电性。
本题考查电流单位换算，以及二极管的特性。
21.【答案】并联
不一定

【解析】解：如果两盏灯串联，则通过每盏灯的电流相等；如果两盏灯的规格相同，并且并联，则通过两盏灯的电流也相等，已知通过其中一盏灯的电流为0.5A，通过另一盏灯的电流为0.3A，两个电流值不同，故两盏一定是并联；
如果通过其中一盏灯的电流为0.3A，通过另一盏灯的电流为0.3A，这两灯连接方式不一定是串联，也可能是并联。
故答案为：并联；不一定。
串联电路中，电流处处相等。并联电路中，干路电流等于各支路电流之和。
本题考查了串并联电路的电流特点，属于基础题。
22.【答案】S2
S1、S3
电源短路

【解析】解：如果要实现两灯泡的串联，通常需要选择一个开关使得电流只能通过一个路径流过两个灯泡。假设S2是位于两个灯泡之间的开关，那么只闭合S2就可以实现两灯泡的串联。因为这样电流必须先通过L1再通过 2或者相反顺序，形成一个连续的路径；
要使两个灯并联，则把两个灯首首相接，尾尾相接，再连入电路，所以应断开S，闭合开关S1、S3；
同时闭合三个开关，这将导致电源被直接短路。因为此时存在一条从电源正极直接通过闭合的S1、S3回到电源负极的路径，而不需要经过任何灯泡。这种情况下，电流不会流经灯泡，而是直接从电源的一端流到另一端，可能会损坏电源或电路中的其他组件。
故答案为：S2；S1、S3；电源短路。
(1)串联电路只有一条电流路径，流过一个元件的电流同时流过另一个元件，因此各元件相互影响；
(2)并联电路中有多条电流路径，各支路上的元件互不影响；
(3)用导线直接把电源两极连接起来，会造成电源短路。
本题考查了开关的通断状态对灯泡的连接方式的影响，知道串并联电路、短路的特点是关键。
23.【答案】L1
0.32
变大
不变
1.2
0.88

【解析】解：(1)由电路图可知，先只闭合开关S1，把开关S2断开时，电路为L1的简单电路，电流表测L1支路的电流；量程是0−0.6A，分度值0.02A，示数为0.32A；则通过L1的电流为0.32A，
再闭合开关S2，两灯都发光，两灯泡并联，电流表测干路电流；电流表量程是0−3A，分度值0.1A，示数为1.2A；故电流表示数是变大的；
因并联电路中各支路独立工作、互不影响，所以，开关S2断开后，通过L1的电流不变、两端的电压不变、实际功率不变、亮暗不变；
因并联电路中干路电流等于各支路电流之和，
所以，当闭合开关S1、S2时，通过L2的电流为I2=I−I1=1.2A−0.32A=0.88A。
故答案为：L1；0.32；变大；不变；0.88。
先只闭合开关S1，把开关S2断开时，电路为L1的简单电路，电流表测L1支路的电流；根据电流表的量程和分度值读数；
闭合开关S1、S2时两灯泡并联，电流表测干路电流；
根据并联电路中各支路独立工作、互不影响可知通过L1的电流不变、两端的电压不变；根据并联电路的电流特点求得通过L2的电流。
本题考查了电路的动态分析，利用好并联电路中各支路独立工作、互不影响是关键。
24.【答案】300
【解析】解：由图可知，发动机3000r/min时的输出功率P=30kW，在1s内做功W=Pt=30×103W×1s=30×103J=3×104J，
动机的转速为3000r/min=50r/s。该四缸发动机做功次数n=50×2=100次，
做功一次的功是W1=Wn=3×104J100=300J。
故答案为：300。
根据转数分析做功次数，发动机在1s内做功等于此时的功率与工作时间的乘积，每个做功冲程做的功等于1s做的功除以1s的做功次数。
本题考查热机冲程的分析与功率关系，属于中档题。
25.【答案】
【解析】解：开关闭合后通过小灯泡的电流约为0.26A，故电流表选用小量程与灯串联，如下所示：
根据通过小灯泡的电流约为0.26A，确定电流表选用小量程与灯串联，据此连接实物图。
本题考查实物图的连接，为基础题。
26.【答案】
【解析】解：由实物图知，两灯并联，开关在干路上，电流表、灯L2在一条支路，灯L1单独一条支路，电路图如图所示：
分析实物图，得出两灯的连接方式，以及开关、电流表的位置，据此画出对应的电路图。
本题考查根据实物图画电路图，正确分析电路的连接方式是关键。
27.【答案】
【解析】解：原电路中，两灯并联，因不知电流大小，故电流表选用大量程接在干路上，S1控制整个电路，根据电路图连接实物图，如下所示
分析电路的连接及开关的作用，根据电路图连接实物图，注意电流从电流表正接线柱流入，从负接线柱流出，各元件顺序与电路图一一对应。
本题考查根据电路图连接实物图，关键是分清电路连接关系，注意各元件顺序与电路图一一对应。
28.【答案】。
【解析】解：由题知，指纹识别或密码识别，只要其中一种方式识别成功，则相应开关闭合从而控制电动机开锁，所以两个开关应并联后再与电动机串联在电源上，如图所示：
。
两个开关串联时，要让用电器工作，则两个开关都应闭合；两个开关并联时，要让用电器工作，只需闭合一个开关即可；根据只要其中一种方式识别成功，则相应开关闭合，电动机启动，开启门锁分析解答。
本题考查根据要求设计电路，关键是明确两个开关的连接方式。
29.【答案】
【解析】解：电流表示数为0.32A，电流表使用0∼0.6A的量程，分度值是0.02A，电流表指针的位置如图所示：
根据电流表量程和分度值标出其指针位置。
本题考查电流表的读数，属于基础题。
30.【答案】断开； C； 没有换用不同灯泡进行多次实验； 相等
【解析】(1)为了保护电路，在连接电路时，开关应该处于断开状态；
(2)连接好电路后(两灯串联)，闭合开关S，L1、L2两只灯泡都不亮，电路可能为断路或短路或接触不良；
当用手按一下灯泡L1，L1、L2仍然都不亮，说明故障可能没有在L1；按一下灯泡L2，两灯都亮，则故障在L2；
松开手两灯又不亮，说明故障可能是L2与灯座接触不良，故选C；
(3)一次实验存在偶然性，这样的结论是不可靠的，不妥之处是没有换用不同灯泡进行多次实验；
(4)实验结论是：串联电路中，电流处处相等。
故答案为：
(1)断开；(2)C；(3)没有换用不同灯泡进行多次实验；(4)相等。
(1)为防止电路中的电流过大，烧坏电路元件，连接电路时开关应断开；
(2)闭合开关S，L1、L2两只灯泡都不亮，电路可能为断路或短路或接触不良，根据题中信息分析解答；
(3)一次实验存在偶然性，必须换用不同灯泡进行多次实验；
(4)串联电路中，电流处处相等。
本题考查串联电路的电流特点探究，属于中档题。
31.【答案】没有调零；电流表正、负接线柱接反； 没有断开开关；相同规格； B； 干路；电流表选用了小量程； 不同规格；寻找并联电路中，干路电流与支路电流之间的普遍规律； IC=IA+IB
【解析】解；电流表的使用方法：串联在被测电路中；图1甲中，C点为干路上的点，要测量干路电流应把电流表接在C处；在预先不能知道电路中电流的大小时，要选用电流表的大量程，用试除法确定合适的测量量程；
(1)小明同学在测量A处的电流时，开关闭合前就发现电流表的指针如图1乙所示，电流表指针在零刻度线左侧，说明电流表没有调零，闭合开关，电流表的指针偏转又如图1乙电流表在零刻度线左侧，说明电流表正、负接线柱接反；
(2)连接电路时，开关应处于断开状态，小亮同学接上最后一根导线后，两小灯泡马上发光了，说明连接电路时，没有断开开关；在并联电路中，并联电路中各支路电流相等，说明实验中用了相同规格的灯泡；
(3)小东实验时，闭合开关后，若发现小灯泡不亮，说明干路有断路的地方，应检查接线柱是否连接完好，故选B；
(4)小亮将如图2电路中的a导线与电流表“0.6”接线柱相连的那一端改接到“-”接线柱上后，此时电流表测量干路电流；闭合开关后电流表指针出现如图3所示的情况，说明电流表所选的量程太小了，应该选用0−3A的量程；
(5)用规格相同的灯泡时，测量的支路电流都相等，为了使得出的结论具有普遍性，应该改用不同规格的灯泡，多次实验，寻找并联电路中，干路电流与支路电流之间的普遍规律；
(6)根据测量结果，并联电路中干路电流等于各支路电流之和，即IC=IA+IB。
故答案为：串；C；大；(1)没有调零；电流表正、负接线柱接反；(2)没有断开开关；相同规格；(3)B；(4)干路；电流表选用了小量程；(5)不同规格；寻找并联电路中，干路电流与支路电流之间的普遍规律；(6)IC=IA+IB。
电流表的使用方法：串联在被测电路中；图1甲中，C点为干路上的点，要测量干路电流应把电流表接在干路上，在预先不能知道电路中电流的大小时，要选用电流表的大量程，用试除法确定合适的测量量程；
(1)小明同学在测量A处的电流时，开关闭合前就发现电流表的指针如图1乙所示，电流表指针在零刻度线左侧，说明电流表没有调零，闭合开关，电流表的指针偏转又如图1乙电流表在零刻度线左侧，说明电流表正、负接线柱接反；
(2)连接电路时，开关应处于断开状态；实验中用了相同规格的灯泡时，并联电路中各支路电流相等；
(3)小东实验时，闭合开关后，若发现小灯泡不亮，说明干路有断路的地方，应检查接线柱是否连接完好；
(4)小亮将如图2电路中的a导线与电流表“0.6”接线柱相连的那一端改接到“-”接线柱上后，此时电流表测量干路电流；测量电流时，要选用合适的量程，测量的电流不能超出电流表的量程；
(5)用规格相同的灯泡时，测量的支路电流都相等，为了使得出的结论具有普遍性，应该改用不同规格的灯泡，多次实验；
(6)根据测量结果，并联电路中干路电流等于各支路电流之和。
本题考查了电流表的使用方法，连接电路时的注意事项，探究并联电路中干路电流与支路电流之间的规律的实验方法。
32.【答案】热水器水箱中注满水，水的质量为10kg；
加热4min时，水吸收的热量为2.1×106J；
加热4min时，该燃气热水器消耗0.07m3天然气
【解析】(1)由ρ=mV可得，所用热水的质量：
m=ρ水V=1.0×103kg/m3×10×10−3m3=10kg；
(2)加热4min时，水的温度由20∘C升高到70∘C，则水吸收的热量：
Q吸=cm(t−t0)=4.2×103J/(kg⋅∘C)×10kg×(70∘C−20∘C)=2.1×106J；
(3)天然气完全燃烧释放的热量：
Q放=Q吸η=2.1×106J75%=2.8×106J；
由Q放=Vq可得，需要消耗天然气的体积：
V=Q放q=2.8×106J4.0×107J/m3=0.07m3。
答：(1)热水器水箱中注满水，水的质量为10kg；
(2)加热4min时，水吸收的热量为2.1×106J；
(3)加热4min时，该燃气热水器消耗0.07m3天然气。
(1)知道热水的体积和密度，先根据m=ρV求出热水的质量；
(2)再由Q吸=cm(t−t0)可求出水吸收的热量；
(3)已知天然气完全燃烧释放热量的75%被水吸收，可求出天然气完全燃烧释放的热量，再利用Q放=qV就能计算出需要消耗天然气的体积。
本题考查热量的计算，主要有吸热公式、燃料完全燃烧放热公式以及热效率公式的应用。
33.【答案】没有 化学 内 从B到A 4.9×109 25.2
【解析】解：(1)由材料内容可知氢燃料电池在使用过程中氢气没有发生燃烧现象。
(2)由材料中工作原理可知氢燃料电池是将氢的化学能直接转化为电能。
(3)电子是不能通过质子交换膜的，电子只能经外电路到达燃料电池阴极板，电流方向与电子的定向移动方向相反，在燃料电池外电路，电流方向从B到A。
(4)50kg的氢燃料产生的热量：Q=mq=50kg×1.4×108J/kg=7×109J，
50kg的氢燃料产生的电能：W=Qη=7×109J×70%=4.9×109J，
W′=W=4.9×109J×97.2%=4.7628×109J，
54km/h=15m/s，
该车匀速行驶时功率为：P=Fv=3500N×15m/s=5.25×104W，
该车行驶所用的时间：t=W′P=4.7628×109J5.25×104W=9.072×104s=25.2h；
故答案为：(1)没有；(2)化学；电；(3)从B到A；(4)4.9×109；25.2。
电源工作时将其他形式的能转化为电能。
电流的方向：物理学上规定正电荷定向移动的方向为电流的方向。
固体和液体燃料燃烧放热公式：Q=qm。
功率的定义式是指平均功率，即在t时间内的平均功率，而不是某一时刻的瞬时功率。
有用能量和总能量的比值为能量效率。
本题考查速度、做功、功率，热值，能量的利用效率等的计算，关键是公式及其变形的灵活运用。实验次数
Lₜ电流I1/A
I2电流I2/A
干路电流I/A
1
0.1
0.1
0.2
2
0.3
0.3
0.6
3
0.4
0.4
0.8
×××型燃气热水器
热效率
容量/L
适用：天然气
75%
10
