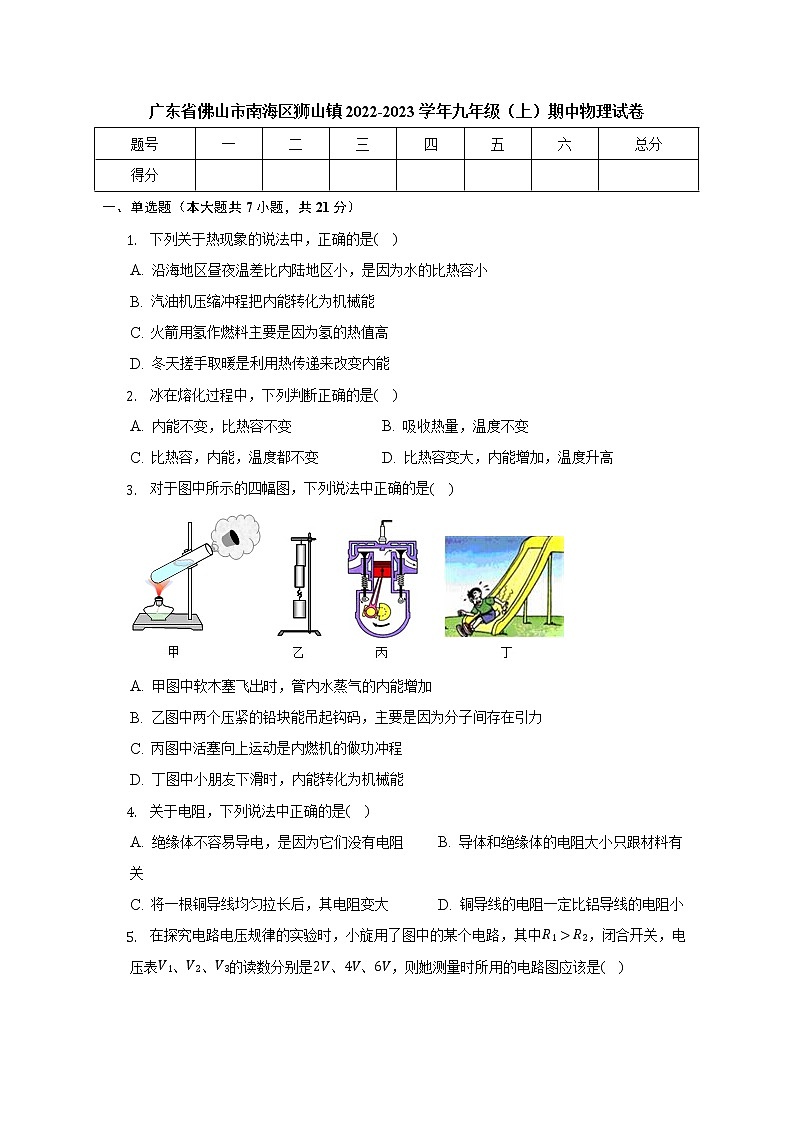

广东省佛山市南海区狮山镇2022-2023学年九年级（上）期中物理试卷
题号
一
二
三
四
五
六
总分
得分







一、单选题（本大题共7小题，共21分）
1. 下列关于热现象的说法中，正确的是(    )
A. 沿海地区昼夜温差比内陆地区小，是因为水的比热容小
B. 汽油机压缩冲程把内能转化为机械能
C. 火箭用氢作燃料主要是因为氢的热值高
D. 冬天搓手取暖是利用热传递来改变内能
2. 冰在熔化过程中，下列判断正确的是(    )
A. 内能不变，比热容不变 B. 吸收热量，温度不变
C. 比热容，内能，温度都不变 D. 比热容变大，内能增加，温度升高
3. 对于图中所示的四幅图，下列说法中正确的是(    )

A. 甲图中软木塞飞出时，管内水蒸气的内能增加
B. 乙图中两个压紧的铅块能吊起钩码，主要是因为分子间存在引力
C. 丙图中活塞向上运动是内燃机的做功冲程
D. 丁图中小朋友下滑时，内能转化为机械能
4. 关于电阻，下列说法中正确的是(    )
A. 绝缘体不容易导电，是因为它们没有电阻 B. 导体和绝缘体的电阻大小只跟材料有关
C. 将一根铜导线均匀拉长后，其电阻变大 D. 铜导线的电阻一定比铝导线的电阻小

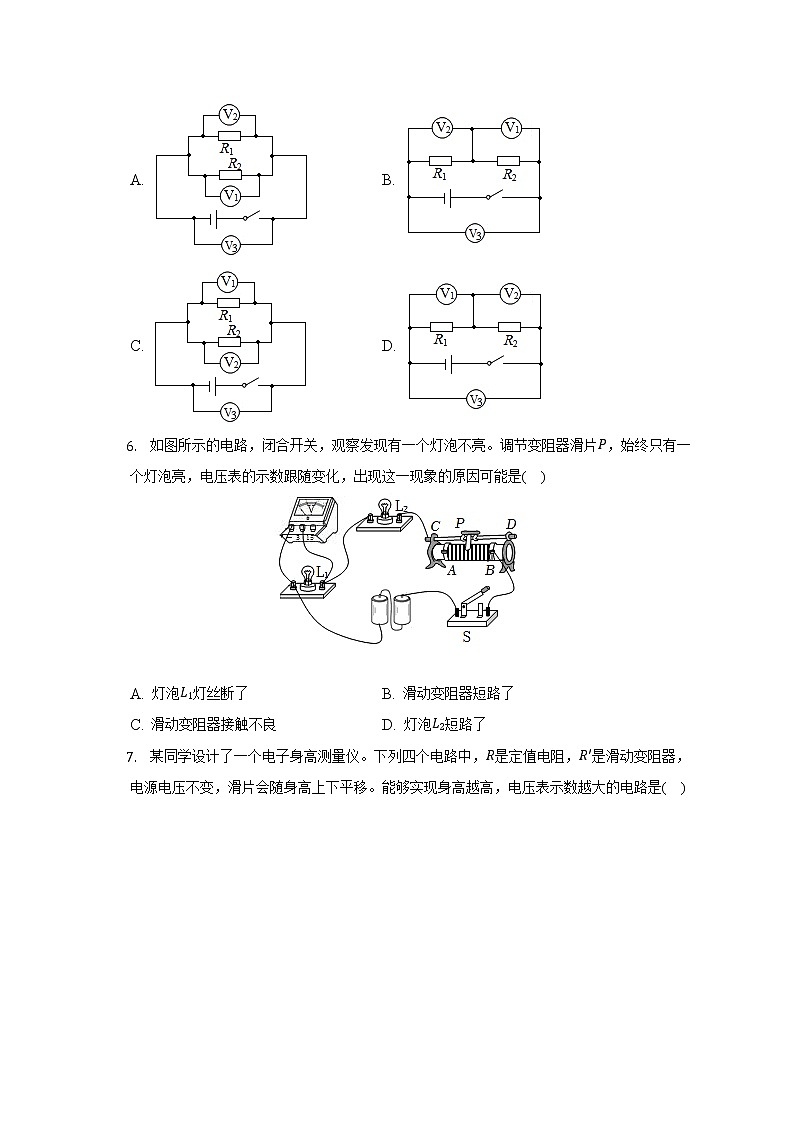

5. 在探究电路电压规律的实验时，小旋用了图中的某个电路，其中R1>R2，闭合开关，电压表V1、V2、V3的读数分别是2V、4V、6V，则她测量时所用的电路图应该是(    )
A. B.
C. D.
6. 如图所示的电路，闭合开关，观察发现有一个灯泡不亮。调节变阻器滑片P，始终只有一个灯泡亮，电压表的示数跟随变化，出现这一现象的原因可能是(    )

A. 灯泡L1灯丝断了 B. 滑动变阻器短路了
C. 滑动变阻器接触不良 D. 灯泡L2短路了

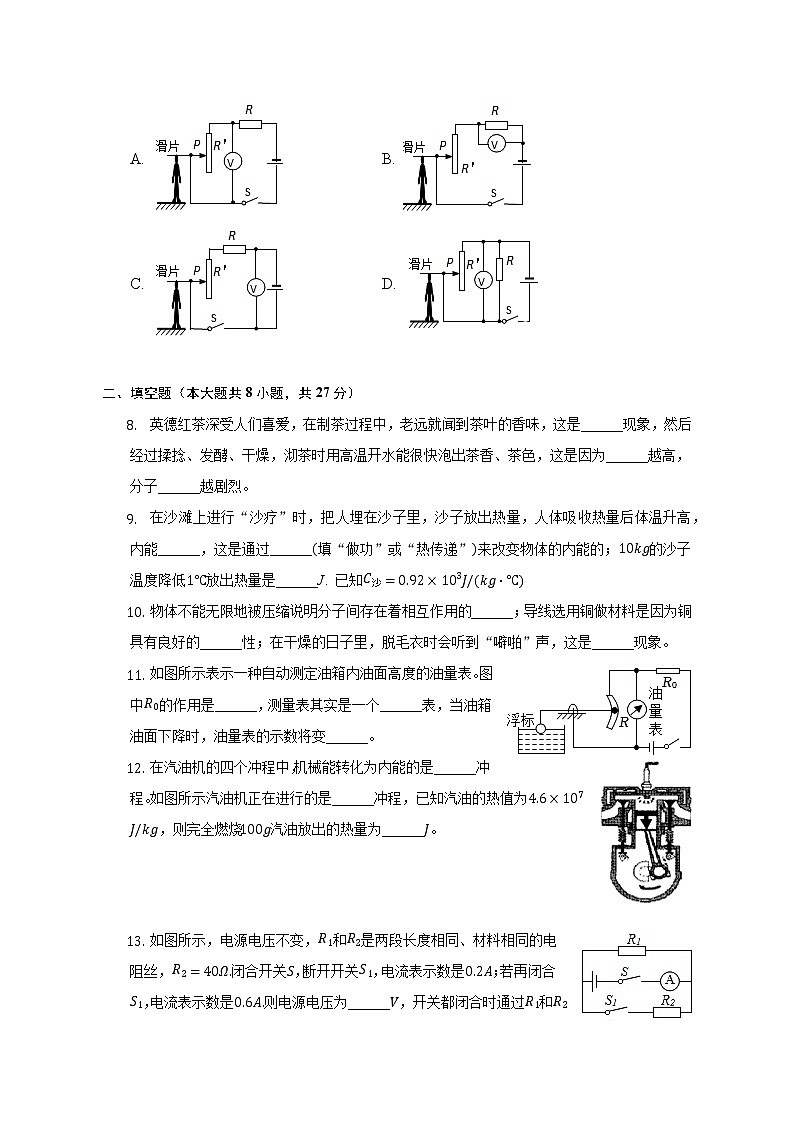

7. 某同学设计了一个电子身高测量仪。下列四个电路中，R是定值电阻，R'是滑动变阻器，电源电压不变，滑片会随身高上下平移。能够实现身高越高，电压表示数越大的电路是(    )
A. B.
C. D.

二、填空题（本大题共8小题，共27分）
8. 英德红茶深受人们喜爱，在制茶过程中，老远就闻到茶叶的香味，这是______现象，然后经过揉捻、发酵、干燥，沏茶时用高温开水能很快泡出茶香、茶色，这是因为______越高，分子______越剧烈。
9. 在沙滩上进行“沙疗”时，把人埋在沙子里，沙子放出热量，人体吸收热量后体温升高，内能______，这是通过______(填“做功”或“热传递”)来改变物体的内能的；10kg的沙子温度降低1℃放出热量是______J.  已知C沙=0.92×103J/(kg⋅℃)
10. 物体不能无限地被压缩说明分子间存在着相互作用的______；导线选用铜做材料是因为铜具有良好的______性；在干燥的日子里，脱毛衣时会听到“噼啪”声，这是______现象。
11. 如图所示表示一种自动测定油箱内油面高度的油量表。图中R0的作用是______，测量表其实是一个______表，当油箱油面下降时，油量表的示数将变______。
12. 在汽油机的四个冲程中，机械能转化为内能的是______冲程。如图所示汽油机正在进行的是______冲程，已知汽油的热值为4.6×107J/kg，则完全燃烧100g汽油放出的热量为______J。


13. 如图所示，电源电压不变，R1和R2是两段长度相同、材料相同的电阻丝，R2=40Ω.闭合开关S，断开开关S1，电流表示数是0.2A；若再闭合S1，电流表示数是0.6A.则电源电压为______V，开关都闭合时通过R1和R2的电流之比I1：I2=______，电阻丝______(选填“R1”或“R2”)的横截面积较大。
14. 如图所示的电路中，当闭合开关S后，电阻R1、R2的连接方式是______，电流表A1、A2的指针指向相同刻度，则电压表V1与V2示数之比为______，电阻R1与R2之比为______。


15. 生活和生产实践中的许多现象都与我们所学的物理知识有关，请将下列现象用你所学的物理知识做出解释。
(1)热水能较快使同样的糖溶解，因为温度越高，______。在电路中的发光的二极管由于把电源的正负极反接而不亮了，说明发光二极管具有______导电性。
(2)在烈日当空的海边玩耍，你会发现沙子烫脚，而海水却是凉凉的。这是水和沙子在质量和______相同时，水的______是沙石的4倍，根据公式______可知，水的温度变化的比沙石______得多。

三、作图题（本大题共3小题，共9分）
16. 请按如图所示电路，在虚线方框中画出电路图。

17. 在图中，将电池、电流表、电压表三个元件符号正确填进电路的空白处，要求开关S闭合后：(1)电流方向如图所示(2)移动滑动变阻器的滑片P，小灯L变亮时，电流表示数变大，电压表示数变小。
18. 如图所示是测电阻(阻值在7Ω左右)电路图，以笔画线代替导线，完成的电路连接。


四、实验探究题（本大题共3小题，共20分）
19. 如图所示，A、B、C三个实验装置完全相同，燃料的质量都为10g，烧杯内液体的______都相同。

(1)比较不同燃料的热值应选择______两个装置，比较不同物质的比热容应选择______两个装置(选填装置序号A、B、C)。
(2)在“比较不同燃料的热值”的实验中，通过观察温度计的______比较燃料燃烧放出热量的多少。
(3)实验后，小林利用公式Q吸=cmΔt算出了B图中液体b吸收的热量，再根据Q吸=Q放这一关系式，结合“10g燃料a”这一数据，又算出了燃料a的热值，算出燃料a的热值是否可靠？______理由是：______。
20. 某实验小组在探究电流与电阻的关系中，实验器材有：电源、电流表、电压表、滑动变阻器各一个，开关一个，三个定值电阻(5Ω、10Ω、15Ω)、导线若干。
(1)根据实物图甲，在图乙虚线框内画出实验电路图。

(2)小组在探究时，先将5Ω的电阻连入电路中，闭合开关前，应把滑动变阻器的滑片滑到最______(填”左“或”右“)端。闭合开关后，移动滑动变阻器的滑片使电压表的示数为1.5V，并记下电流值。接着断开开关，将5Ω电阻更换成10Ω电阻(滑动滑片未动)，闭合开关后，接下应做的操作是______，直至电压表示数为______V，并记下此时电流表的示数。
(3)断开开关，将10Ω电阻更换为15Ω电阻实验。当闭合开关后，发现电流表示数为”0“，电压表示数几乎等于电源电压，造成这一现象的原因是______(写出一种即可)。故障排除后完成实验，三次实验所得的数据记录如下表。分析表中数据所得结论是______。
电阻R/Ω
5
10
15
电流I/A
0.30
0.15
0.10

21. 拓展性学习小组的同学合作进行探究“串联电路的电压特点”，设计了图甲电路，并连接了图乙电路。

(1)图乙的实验电路连接中有一处错误，无法完成试验，连接错误的导线是______(填“a”、“b”或“c”)。
(2)在电路中再接入一个电流表测量通过两电阻的电流，正确连接后，继续实验，根据测得的实验数据，绘制了如图丙所示的曲线图。
①图丙中甲、乙两条曲线是根据测得的实验数据所绘制的曲线，其中与电路中电压表V1对应的曲线是______(填“甲”或“乙”)。
②电源电压恒为______V，根据探究目的分析图丙中的曲线，得出的实验结论是：______。
(3)图丙中A点表示(甲和乙图象相交点) ______。
(4)拓展探究：同学们根据串联电路的电压特点，重新设计如图丁电路(电源电压未知)，利用电压表和定值电阻R0(已知阻值)测量未知定值电阻Rx的阻值，闭合开关S后，接下来的操作是闭合开关S1，断开开关S2时，测得电压表的示数U1；______时，测得电压表的示数U2。则电阻Rx的表达式：Rx=______。

五、计算题（本大题共2小题，共13分）
22. 用电热水壶把1kg的水从25℃加热到100℃，消耗的电能为3.6×105J。求：
(1)这壶水加热到100℃需吸收的热量Q；
(2)该电热水壶的效率η。[c水=4.2×103J/(kg⋅℃)]
23. 在如图所示的电路中，电源电压为6V且不变．电阻R1的阻值为10Ω，滑动变阻器R2上标有“20Ω 2A”字样，两电表均为常用电表．闭合开关S，电流表示数为0.2A．
求：(1)电压表的示数；
(2)电阻R2连入电路的阻值；
(3)若移动滑动变阻器滑片P到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数．

六、综合题（本大题共2小题，共10分）
24. 阅读下面的文章，回答问题。
导体容易导电，绝缘体不容易导电。有一些材料，导电能力介于导体和绝缘体之间，称做半导体。除了导电能力外，半导体还有许多特殊的电学性能，使它获得了多方面的重要应用。
有的半导体，在受热后电阻迅速减小；反之，电阻随温度的降低而迅速的增大，利用这种半导体可以做成体积很小的热敏电阻。热敏电阻可以用来测量很小范圈内的温度变化，反应快，而且精度高。如图丁所示是本题用到的热敏电阻的阻值随温度变化的图象。

(1)如果将热敏电阻与电压为24V的电源、电流表和一个55Ω的定值电阻串联成一个电路(如图甲所示)，其他因素不变，只要热敏电阻所在区域的温度降低，电路中电流将变______(填“大”或“小”)。
(2)上述电路中，我们将电流表中的电流刻度盘换成相应的温度刻度盘，就能直接显示出热敏电阻附近的温度值。如果刻度盘正中的温度刻度值为20℃(如图乙所示)，则此时热敏电阻的阻值是______Ω。电流表示数为______A(保留小数点后两位)；则15℃的刻度应在20℃的______(填“左”或“右”)边。
(3)如果在上述电路中，将电流表改为电压表，用电压表的示数反映热敏电阻附近的温度值。要求电压表与电流表指针偏转方向相同时，所反映的温度变化规律也相同。请完成图丙的电路设计。若此时的温度为48℃，则电压表的示数为______V。
25. (1)电脑的中央处理器(CPU)只有半张扑克牌大小，工作时发热显著，常采用散热片与风扇组合冷却，某电脑CPU的电功率为45W，其中发热占消耗电能的8%，铜质散热器的质量是0.4kg。若工作半小时，CPU消耗电能______J，产生热量______J，这些热量可使散热器温度升高______℃。【说明：电能等于电功率与时间的乘积(即：1J=1W×1s)，铜的比热容为0.4×103J/(kg⋅℃)，结果保留一位小数】
(2)人类的祖先钻木取火，为人类文明揭开了新的一页。钻木取火的一种方法如图所示，将削尖的木棒伸到木板的洞里，用力压住木棒来回拉动钻弓。木棒在木板的洞里转动时，板与棒互相摩擦，机械能转化为内能，而热集中在洞内，不易散发，提高了木棒尖端的温度，当达到260℃时木棒便开始燃烧。因木头是热的不良导体，故受热厚度很薄，木棒受热部分的质量只有0.25克。已知：来回拉一次钻弓需1.0秒，弓长为s=0.25米，人拉弓的力为20牛顿，木头比热容c=2×103焦/(千克⋅℃)，室温为25℃，(机械功的公式：W=Fs)则：
①人来回拉一次钻弓克服摩擦力所做的功为______J；
②人克服摩擦力做功使机械能转化为内能，若其中有25%被木棒尖端吸收，则1秒内可使木棒尖端温度提高______℃；
③请你估算用______s才能使木棒燃烧起来。
答案和解析

1.【答案】C
【解析】解：A、沿海地区昼夜温差较小是因为水的比热容大，在同样吸放热的情况下，水的温度变化较小，故A错误。
B、汽油机的做功冲程将内能转化为机械能，在压缩冲程中，将机械能转化为内能，故B错误；
C、火箭用氢作燃料主要是因为氢的热值高，完全燃烧相同质量的氢与其它燃料相比，氢放出的热量更多，故C正确；
D、冬天搓手取暖是利用做功来改变内能的，故D错误。
故选：C。
本题主要考查了热现象相关的几个知识点，包括水的比热容的特点及应用、热机的能量转化、热值的概念、改变物体内能的方式等，难度不大。

2.【答案】B
【解析】解：(1)冰在熔化过程中，吸收热量，内能增大，而温度保持不变，故B正确；
(2)冰的比热容是2.1×103J/(kg⋅℃)，水的比热容是4.2×103J/(kg⋅℃)，因此冰在熔化过程中，比热容是变大的，故ACD错误。
故选：B。
冰在熔化过程温度不变，但需要继续吸热，所以内能增加。
解决此类问题要知道熔化过程的特点，本题相对比较简单，属于基础题。

3.【答案】B
【解析】解：A、甲图中软木塞飞出时，管内水蒸气的内能减少，故A错误；
B、乙图中两个压紧的铅块能吊起钩码，主要是因为分子间存在引力，故B正确；
C、丙图中活塞向上运动时，进气门关闭，排气门打开，是内燃机的排气冲程，故C错误；
D、丁图中小朋友下滑时，机械能转化为内能，故D错误。
故选：B。
(1)物体对外做功，内能减小，温度降低；
(2)分子间既有引力也有斥力；
(3)在做功冲程中，燃气推动活塞向下运动，内能转化为机械能；压缩冲程机械能转化为内能；
(4)改变物体内能的方式：做功和热传递。
本题考查的知识点比较多，主要考查学生对所学物理知识的综合应用能力。

4.【答案】C
【解析】解：A、绝缘体不容易导电，是因为它们的电阻很大，故A错误；
B、决定导体电阻大小的因素有长度、材料和横截面积，故B错误；
C、因为材料不变时，横截面积越小，长度越长的电阻越大，故C正确；
D、因为电阻的大小除了与材料有关外，还和长度及横截面积有关，故D错误．
故选C．
根据决定导体电阻的因素进行分析，即影响电阻大小的因素有长度、材料和横截面积．
掌握好影响电阻的因素：材料、横截面积及长度是解决本题的关键．

5.【答案】B
【解析】解：A、R1和R2组成并联电路，电压表V1测R2的电压，电压表V2测R1的电压，电压表V3测R1和R2并联的总电压，根据并联电路电压的特点，三个电压表的示数应该相等，故A错误；
B、R1和R2组成串联电路，电压表V1测R2的电压，电压表V2测R1的电压，电压表V3测R1和R2串联的总电压，由于R1>R2，所以V2的示数应大于V1的示数，并且V3的示数等于V1和V2示数的和，故B正确；
C、R1和R2组成并联电路，电压表V1测R1的电压，电压表V2测R2的电压，电压表V3测R1和R2并联的总电压，根据并联电路电压的特点，三个电压表的示数应该相等，故C错误；
D、R1和R2组成串联电路，电压表V1测R1的电压，电压表V2测R2的电压，电压表V3测R1和R2串联的总电压，由于R1>R2，所以V1的示数应大于V2的示数，并且V3的示数等于V1和V2示数的和，故D错误。
故选：B。
(1)串联电路中，总电压等于用电器两端的电压的和，并联电路中，各支路两端电压相等。
(2)串联电路中，电流处处相等，根据U=IR，阻值大的电阻两端的电压大。
解此类题时，按以下思路：
(1)判断电路是串联，还是并联；
(2)判断电压表测量哪个用电器两端的电压；
(3)根据串、并联电路电压特点和题干提供的数据进行判断。

6.【答案】D
【解析】解：由图可知，该电路为串联电路，电压表测量灯泡L1两端的电压；
闭合开关，观察发现有一个灯泡不亮，调节变阻器滑片P，始终只有一个灯泡亮，这说明电路是通路，电路出现了短路故障；电压表的示数随着滑片的移动会发生变化，这说明滑动变阻器是正常的，与电压表并联部分是正常的，所以故障是灯泡L2短路了。
故选：D。
在串联电路中，若只有一个用电器工作，则电路中不能发生断路，可能是另一个用电器发生了短路造成的；根据调节变阻器滑片时电压表示数发生变化分析电路故障的原因。
此题考查了电路故障的分析，首先掌握短路和断路的含义，才能根据题目中给出的情况作出判断。

7.【答案】B
【解析】解：A、两电阻串联，电压表测R'两端的电压，身高越高R'接入电路的电阻变小，电路中的总电阻变小，根据欧姆定律可知电路中的电流变大，R两端的电压变大，根据串联电路的总电压可知R'电压变小，即电压表的示数变小，故A不符合题意；
B、两电阻串联，电压表测定值电阻R的电压，身高越高时，电阻R'减小，R分配电压增大，电压表的示数增大，故B符合题意；
C、两电阻串联，电压表测电源电压，滑片会随身高上下平移时电压表示数不变，故C不符合题意；
D、两电阻并联，电压表测电源的电压，因电源的电压不变，所以身高越高时电压表的示数不变，故D不符合题意；
故选：B。
先识别电路，然后根据身高的变化，判断滑动变阻器接入电路的阻值的变化，再根据欧姆定律判断电压表示数的变化。
明确电压表的测量对象是解题的基础，熟练应用欧姆定律、串联分压原理来分析电路中电流、电压的变化是解题的关键。

8.【答案】扩散  温度  热运动
【解析】解：老远就闻到茶叶的香味是扩散现象；物质的温度越高，分子热运动越剧烈。
故答案为：扩散；温度；热运动。
不同的物质在互相接触时彼此进入对方的现象叫做扩散；扩散现象说明一切物质的分子都在不停地做无规则的运动，这种无规则运动叫做分子的热运动，温度越高，分子运动越剧烈。
此题考查了分子动理论这一知识点，属常规题型。

9.【答案】增加  热传递  9.2×103
【解析】解：
(1)把人体埋在沙子里，沙子放出热量，人体吸收热量后体温升高，内能增加，这是通过热传递来改变内能的；
(2)10kg的沙子温度降低1℃放出的热量：
Q放=c沙m沙△t沙=0.92×103J/(kg⋅℃)×10kg×1℃=9.2×103J。
故答案为：增加；热传递；9.2×103。
(1)改变物体内能有做功和热传递两种方式，做功是能量的转化过程，热传递是能量的转移过程。
(2)知道沙石的质量、比热容、升高的温度，根据Q=cm△t求出放出的热量。
本题考查了改变内能方式的判断和吸热公式的灵活应用，属于一道基础题。

10.【答案】斥力  导电  摩擦起电
【解析】解：物体不能无限地被压缩说明分子间存在着相互作用的斥力；导线选用铜做材料是因为铜具有良好的导电性能；在干燥的日子里，脱毛衣时会听到“噼啪”声，是因为摩擦使毛衣带了电，这是摩擦起电现象。
故答案为：斥力；导电；摩擦起电。
分子间存在相互作用的引力和斥力；铜具有优良的导电性能；用摩擦的方法使物体带电，叫做摩擦起电。
此题考查了摩擦起电、分子动理论、电阻等知识点。

11.【答案】保护电路  电压  小
【解析】解：由电路图可知，定值电阻和滑动变阻器串联接入电路，油量表与滑动变阻器并联，所以油量表是电压表；
电路中如果没有定值电阻R0，则当滑动变阻器滑片P滑到上端时，电压表和导线并联，电路短路，会烧毁电源，由此可见，定值电阻R0的作用是：保护电路；
当油箱中的油面下降时，滑动变阻器接入电路的阻值会变小，串联电路总电阻等于各部分电阻之和，所以电路总电阻变小，根据欧姆定律可知通过电路的电流变大，根据U=IR可知定值电阻两端电压变大，串联电路总电压等于各部分电压之和，所以油量表(电压表)的示数会变小。
故答案为：保护电路；电压表；小。
由电路图可知，定值电阻和滑动变阻器串联接入电路，油量表与滑动变阻器并联，所以油量表是电压表；
电路中如果没有定值电阻R0，则当滑动变阻器滑片P滑到上端时，电压表和导线并联，电路短路，据此分析定值电阻R0的作用；
当油箱中的油面下降时，滑动变阻器接入电路的阻值会变小，根据串联电路电阻规律结合欧姆定律可知通过电路的电流变化，根据U=IR可知电阻电阻两端的电压变化，根据串联电路电压规律可知油量表示数的变化。
本题考查串联电路特点、电压表的使用以及欧姆定律的灵活运用。

12.【答案】压缩  ；做功；4.6×106
【解析】解：(1)在内燃机的压缩冲程中，活塞压缩气体做功，使气体的内能增大，温度升高，机械能转化为内能；
(2)根据图示可知，两个气门都关闭，火花塞点火，活塞向下运动，气缸容积增大，因此是做功冲程。
(3)完全燃烧100g汽油放出的热量：
Q=mq=0.1kg×4.6×107J/kg=4.6×106J。
故答案为：压缩；做功；4.6×106。
(1)在汽油机的四个冲程中，机械能转化为内能的是压缩冲程，内能转化为机械能的是做功冲程；
(2)根据图中气门的开关情况和活塞的运动方向判断出是哪一个冲程；
(3)根据Q=mq求出放出的热量。
本题主要考查对热机各冲程特点的了解和热值计算公式的理解和掌握，基础性题目。

13.【答案】16  1：2  R2
【解析】解：由图示电路图可知，闭合开关S，断开开关S1时，电路中只有R1，
通过R1的电流I1=0.2A，
由图示电路图可知，再闭合S1，R1和R2并联，电流表测干路电流，
由并联电路的特点可知，
通过R2的电流：I2=I-I1=0.6A-0.2A=0.4A，
电源电压：U=U2=IR2=0.4A×40Ω=16V，
通过R1和R2的电流之比：
I1：I2=0.2A：0.4A=1：2；
并联电阻两端电压相等，电阻R1的阻值：
R1=UI1=16V0.2A=80Ω，
R1和R2是两段长度相同、材料相同的电阻丝，R1的阻值大于R2的阻值，则R1的横截面积小于R2的横截面积。
故答案为：16；1：2；R2。
从图可知，闭合开关S，断开开关S1时，电路中只有R1，通过R1的电流等于电流表的示数。
再闭合S1，R1和R2并联，可利用公式I2=I-I1计算通过R2的电流，利用U=IR求电源电压，进而求出求出通过电阻的电流之比。
在导体材料、长度相同的情况下，导体的横截面积越大，导体电阻越小，据此分析答题。
本题考查的欧姆定律的应用，关键是对电路状态的判断，由并联电路的特点结合欧姆定律可以解题；解题时要注意影响导体电阻的因素。

14.【答案】并联  1：1  4：1
【解析】解：闭合开关，两电阻并联接入电路，电流表A1测通过R1的电流，电流表A2测干路电流，电压表V1测R1两端的电压，电压表V2测R2两端的电压，
并联电路各支路两端电压相等，所以电压表V1与V2示数之比为1：1；
并联电路干路电流等于各了电路之和，电流表A1、A2的指针指向相同刻度，所以干路电流是通过R1的电流的5倍，即I=5I1，
则通过电阻R2的电流：I2=I-I1=5I1-I1=4I1，
根据欧姆定律可得电阻R1与R2之比为：R1R2=UI1UI2=I2I1=4I1I1=41。
故答案为：并联；1：1；4：1。
闭合开关，两电阻并联接入电路，电流表A1测通过R1的电流，电流表A2测干路电流，电压表V1测R1两端的电压，电压表V2测R2两端的电压，
根据并联电路电压特点计算电压表V1与V2示数之比；根据并联电路电流规律结合指针偏转角度可知干路电流是通过R1的电流的5倍，进一步计算通过电阻R2的电流，根据欧姆定律计算电阻R1与R2之比。
本题考查并联电路特点和欧姆定律的灵活运用，属于基础题。

15.【答案】分子的无规则运动越剧烈  单向  吸收热量  比热容  Δt=Qcm  小
【解析】解：(1)温度越高，分子的无规则运动越剧烈，因此，使用热水能较快使糖溶解；
发光二极管具有单向导电性，所以如果把正在发光的二极管的电源正负极反接，二极管将不能发光；
(2)水的比热容大约是沙石的4倍，水和沙石在质量和吸收热量相同时，根据公式Δt=Qcm可知，水的温度变化的比沙石小得多。
故答案为：(1)分子的无规则运动越剧烈；单向；(2)吸收热量；比热容；Δt=Qcm；小。
(1)构成物质的分子总在不停地做无规则运动，从而产生扩散现象，温度越高分子的无规则运动越剧烈；二极管具有单向导电性；
(2)对水的比热容大的理解：相同质量的水和其它物质比较，吸收或放出相同的热量，水的温度升高或降低的少；升高或降低相同的温度，水吸收或放出的热量多。
本题考查了分子的热运动，半导体的单向导电性，水的比热容大的特点等，综合性强，但难度不大。

16.【答案】解：由实物图知，两灯并联，开关在干路上，电流表与L1串联在一条支路上，电路图如图所示：
。
【解析】根据实物图分析电路的连接情况，再画出对应的电路图。
本题考查根据实物图画电路图，正确分析电路的连接方式以及开关、电流表的位置是关键。

17.【答案】解：由电路图可知，左右两个位置分别与灯泡和变阻器串联，所以不可能是电压表，则电压表应在中间的位置；
移动滑动变阻器的滑片P，小灯L变亮时，由P=U2R可知，灯泡两端的电压变大，
因串联电路中总电压等于各分电压之和，
所以，滑动变阻器两端的电压变小，
由实际上电压表的示数变小，电压表应并联在变阻器两端，即右侧的位置应该是电流表，
故左侧的位置应该是电源，
由电流的方向可知，电源的正极朝下，如下图所示：

【解析】根据电压表应与被测用电器并联确定其位置，根据P=U2R判断灯泡变亮时其两端的电压变化，根据串联电路的电压特点可知变阻器两端的电压变化，然后根据电压表示数的变化确定电流表的位置，从而确定电源的位置，再根据电流的方向确定电源的正负极。
本题考查了电路的动态分析和电路元件符号位置的确定，明确电流表、电压表、电源的连接要求，并特别注意小灯L变亮时，电压表的示数变小这一条件，是正确判断的关键。

18.【答案】解：由于电源为两节电池，电源电压为3V，所以电压表选用0～3V的量程与定值电阻并联，此时电路中的电流约为：I=UR=3V7Ω≈0.43A，所以电流表选用0～0.6A的量程与定值电阻串联，滑动变阻器按“一上一下”的方式与定值电阻串联，根据电路图的顺序连接实物图，如下图所示：
。
【解析】根据图中电池的节数判断出电源电压，由电源电压判断出电压表的量程与电阻并联，根据I=UR算出电路中的电流，进而判断出电流表的量程与电阻串联，根据电路图判断出滑动变阻器接入电路的下接线柱，并与电阻串联。
本题考查了根据电路图连接实物图的方法，要注意实物图和电路图的一一对应性。

19.【答案】质量  BC  AB  示数升高的多少  不可靠  燃料a不可能完全燃烧，且燃烧放出的热量不能被液体b全部吸收，即存在热量损失
【解析】解：选取相同质量的液体a、液体b，吸收相同的热量，通过比较温度计的示数变化，可以比较a、b的比热容大小。
(1)由图知，要比较不同燃料的热值，需要选择B和C两图，因为燃料不同；
要比较不同液体的比热容，需要选择A和B两图，因为液体种类不同。
(2)燃料完全燃烧放出的热量越多，液体吸收的热量越多，相同质量的同种液体的升高的温度越大，所以可以通过温度计的示数升高的多少来比较燃料燃烧放出热量的多少；
(3)根据Q吸=cmΔt计算水吸收的热量；
由于燃料a不可能完全燃烧，且燃烧放出的热量不能被液体b全部吸收，即存在热量损失，所以测出的燃料a的热值不可靠。
故答案为：质量；(1)BC；AB；(2)示数升高的多少；(3)燃料a不可能完全燃烧，且燃烧放出的热量不能被液体b全部吸收，即存在热量损失。
质量相同的不同液体，吸收相同的热量，温度变化小的比热容大。
(1)根据控制变量法的应用规则，要比较不同燃料的热值，必须取不同种类的燃料；要比较不同物质的比热，就要取不同种类的液体。
(2)燃料完全燃烧释放的热量可以通过相同质量的同种液体的升高的温度变化来反应；
(3)根据Q=cm△t计算水吸收的热量；酒精燃烧释放的热量没有被水完全吸收，酒精可能没有完全燃烧，据此分析燃烧值的测量值与真实值间的关系
本题通过实验考查了学生对控制变量法的应用，同时考查了学生对热值、比热容的理解和掌握，考查了学生对实验情况的分析。

20.【答案】(1)如图所示；
(2)右；向右移动变阻器的滑片；1.5；(3)15Ω电阻发生断路；电压不变时，通过导体的电流与电阻成反比。
【解析】解：(1)根据实物图连接电路图，如下所示：

(2)闭合开关前，应把滑动变阻器的滑片滑到阻值最大处即最右端。根据串联分压原理可知，将定值电阻由10Ω改接成15Ω的电阻，电阻增大，其分得的电压增大；
因探究电流与电阻的实验中应控制电压不变，应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，使电压表的示数为1.5V，并记下此时电流表的示数；
(3)经分析，断开开关，将10Ω电阻更换为15Ω电阻实验。当闭合开关后，发现电流表示数为”0“，电压表示数几乎等于电源电压，造成这一现象的原因是15Ω电阻发生断路。
由表中数据可知，在电压不变时，电阻为原来的几倍，通过的电流为原来的几倍，所得结论是：电压不变时，通过导体的电流与电阻成反比。
本题探究电流与电阻的关系，考查电路的连接、注意事项、操作过程、故障分析及数据的处理能力及控制变量法的运用。

21.【答案】b  甲  6  串联电路中总电压等于各分电压之和  两电阻相等  闭合开关S、S2、断开开关S1 U1R0U2-U1
【解析】解：(1)由图甲可知，R1与R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，由图乙可知，电压表V2被短路，故连接错误的导线是b，b导线应与滑动变阻器的左下方接线柱相连；
(2)①当滑动变阻器接入电路中的电阻为零时，电路中的电流最大，电压表V1的示数最大，据此可知乙是V2对应的图线，则甲是V1对应的图线；
②由图丙可知，当滑动变阻器接入电路中的电阻为零时，电路中的电流最大，此时电路为只有R1的简单电路，其两端的电压为6V，即电源电压为6V；
由图丙可知，两电压表的示数之和均为6V即电源的电压，故可得结论：串联电路中总电压等于各分电压之和；
(3)甲和乙图象相交于A，说明甲和乙此时电压相等，根据串联电路分压原理，甲和乙电阻相等，即图丙中A点表示两电阻相等；
(4)根据欧姆定律可知，要测未知电阻的阻值，就是想法设法测出电阻两端的电压和通过的电流；
由丁电路图可知，闭合开关S后，再闭合开关S1，断开S2时，Rx和R0串联，电压表测Rx两端的电压，电压表示数为U1；
闭合开关S、S2、断开开关S1时，Rx和R0串联，电压表测电源的电压，电压表示数为U2(或同时闭合S1、S2，电路为Rx的简单电路，电压表也测电源的电压U2)，
因串联电路中总电压等于各分电压之和，所以，R0两端的电压U0=U2-U1，
因串联电路中各处的电流相等，所以，电路中的电流I=U0R0=UxRx，即U2-U1R0=U1Rx，
解得：Rx=U1R0U2-U1。
故答案为：(1)b；(2)①甲；②6；串联电路中总电压等于各分电压之和；(3)两电阻相等；(4)闭合开关S、S2、断开开关S1；U1R0U2-U1。
(1)由图甲可知，R1与R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，据此进行判断；
(2)①当滑动变阻器接入电路中的电阻为零时，电路中的电流最大，电压表V1的示数最大，据此判断V2对应的图线，然后得出V1对应的图线；
②根据图丙，当滑动变阻器接入电路中的电阻为零时，电路中的电流最大，此时电路为只有R1的简单电路，其两端的电压为电源电压；分析两电阻两端的电压关系然后得出结论；
(3)根据串联电路分压原理进行解答；
(4)根据欧姆定律可知，要测未知电阻的阻值，就是想法设法测出电阻两端的电压和通过的电流；由图丁可知：闭合开关S、S1，断开开关S2时，R0与Rx串联，电压表测Rx两端的电压，读出电压表的示数；当开关S2闭合、S1断开(或同时闭合S1、S2)时，电压表测电源的电压，读出电压表的示数，然后根据串联电路的特点和欧姆定律求出Rx的阻值。
本题考查了实物电路图连接错误的判断和串联电路特点应用，明确各设计电路的特点和图线的特点是关键。

22.【答案】解：(1)水吸收的热量：
Q吸=c水m水Δt=4.2×103J/(kg⋅℃)×1kg×(100℃-25℃)=3.15×105J。
(2)该电热水壶的效率：
η=Q吸W×100%=3.15×105J3.6×105J×100%=87.5%。
答：(1)这壶水加热到100℃需吸收的热量为3.15×105J；
(2)该电热水壶的效率为87.5%。
【解析】(1)根据Q吸=cmΔt求水吸收的热量；
(2)知道消耗的电能和水吸收的热量，根据η=Q吸W×100%求电热水壶的效率。
本题考查吸热公式和效率公式的应用，难度不大。

23.【答案】解：
(1)因为I=UR，
所以电压表示数UV=U1=IR1=0.2A×10Ω=2V；
(2)电阻R2两端的电压U2=U-U1=6V-2V=4V；
因为I=UR，
所以此时R2连入电路的阻值：
R2=U2I=4V0.2A=20Ω；
(3)电源电压是6V，如果电压表量程为0～15V，
因为R1=10Ω，滑动变阻器接入电路阻值为零时，
电路电流最大，电路最大电流为I=UR1=6V10Ω=0.6A，
因此电流表量程应为0～0.6A；
由电路图可知，当滑片向左移动时，电压表和电流表的示数都变大；
电流表量程为0～0.6A，当电流表指针达到满偏时，电路电流最大为I最大=0.6A，
此时电压表示数为UV=I最大R1=0.6A×10Ω=6V
