初中物理北师大版（2024）九年级全册磁场对通电导线的作用力测试题

这是一份初中物理北师大版（2024）九年级全册磁场对通电导线的作用力测试题，共11页。试卷主要包含了5磁场对通电导线的作用力，29m/s；1等内容，欢迎下载使用。

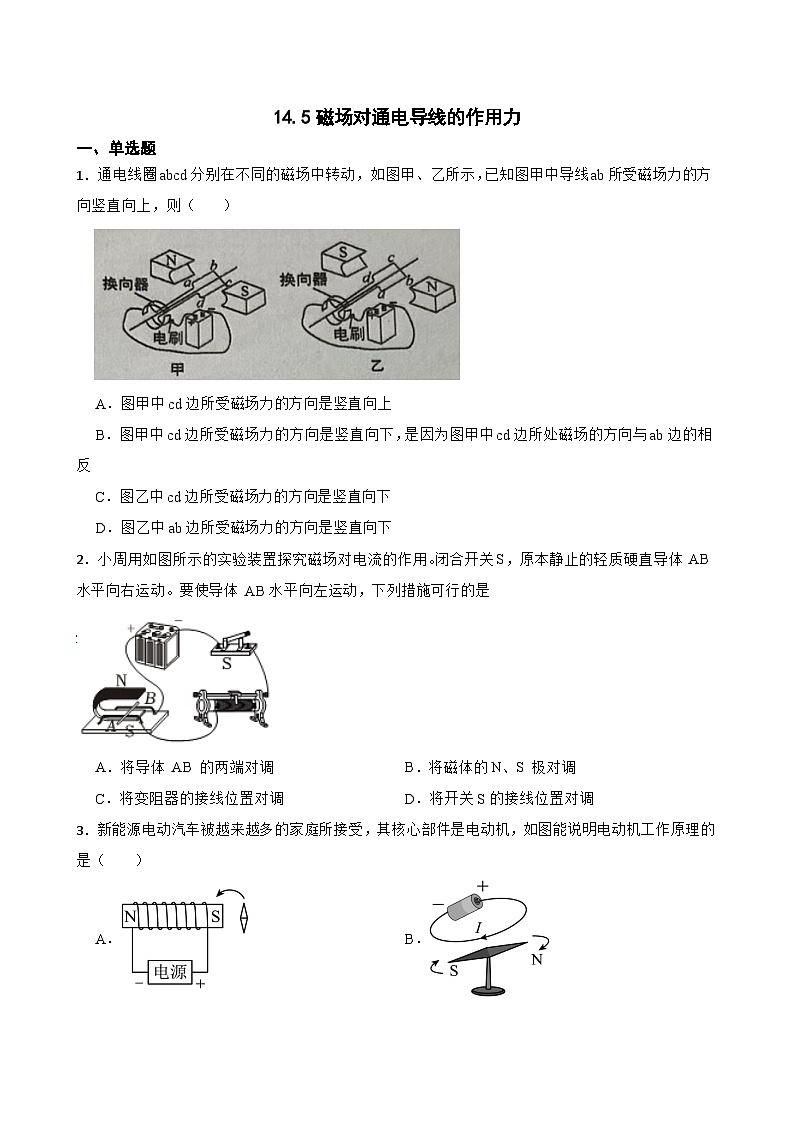

一、单选题
1．通电线圈abcd分别在不同的磁场中转动，如图甲、乙所示，已知图甲中导线ab所受磁场力的方向竖直向上，则（ ）
A．图甲中cd边所受磁场力的方向是竖直向上
B．图甲中cd边所受磁场力的方向是竖直向下，是因为图甲中cd边所处磁场的方向与ab边的相反
C．图乙中cd边所受磁场力的方向是竖直向下
D．图乙中ab边所受磁场力的方向是竖直向下
2．小周用如图所示的实验装置探究磁场对电流的作用。闭合开关S，原本静止的轻质硬直导体 AB 水平向右运动。要使导体 AB水平向左运动，下列措施可行的是
A．将导体 AB 的两端对调B．将磁体的N、S 极对调
C．将变阻器的接线位置对调D．将开关S的接线位置对调
3．新能源电动汽车被越来越多的家庭所接受，其核心部件是电动机，如图能说明电动机工作原理的是（ ）

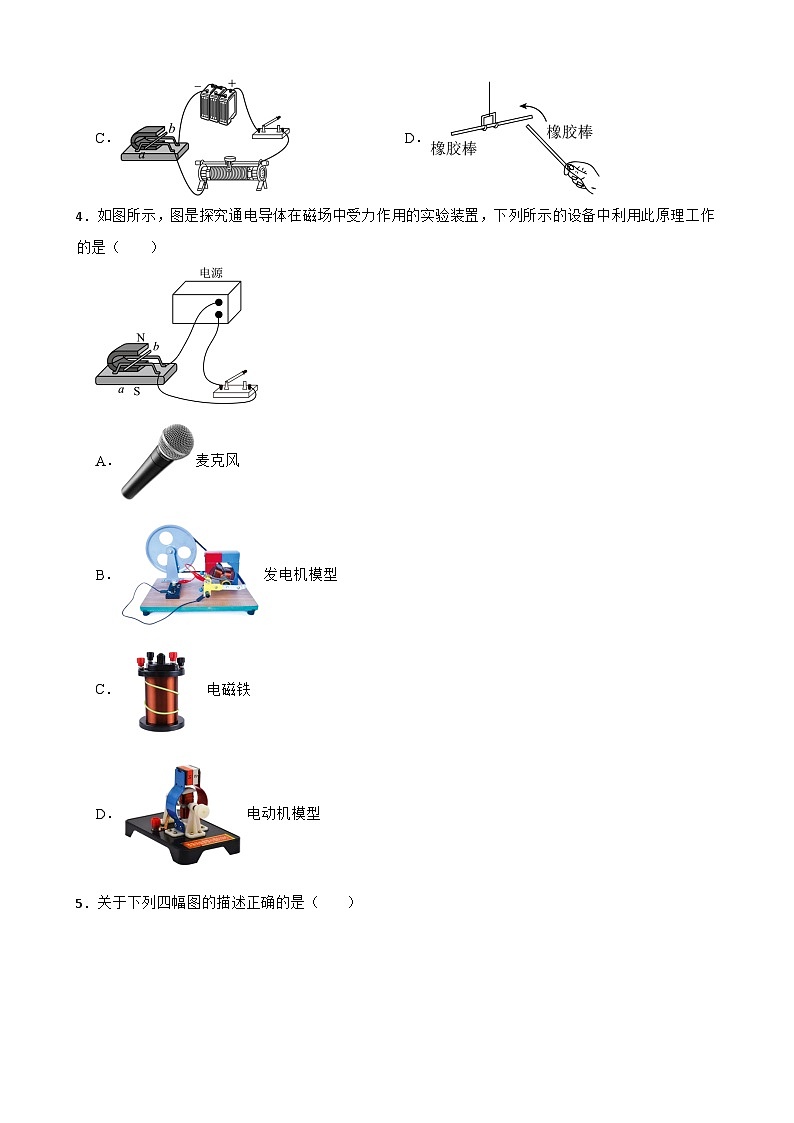

A．B．
C．D．
4．如图所示，图是探究通电导体在磁场中受力作用的实验装置，下列所示的设备中利用此原理工作的是（ ）
A．麦克风
B．发电机模型
C．电磁铁
D．电动机模型

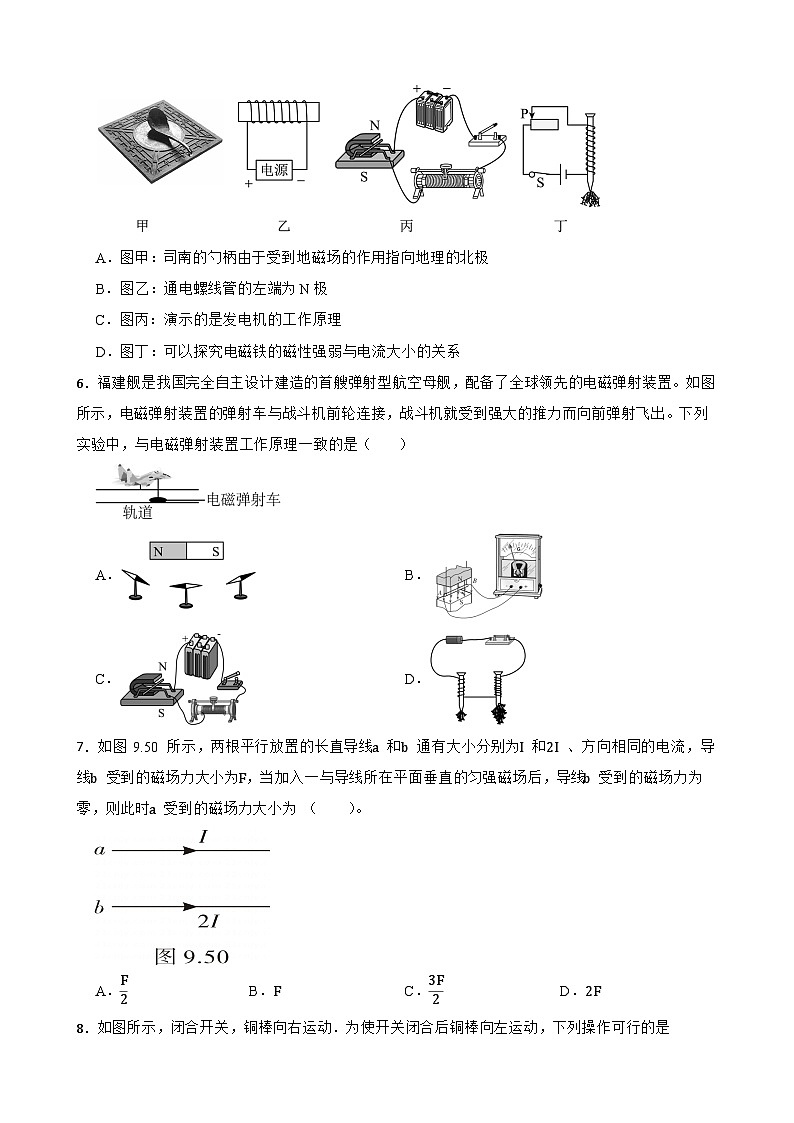

5．关于下列四幅图的描述正确的是（ ）
A．图甲：司南的勺柄由于受到地磁场的作用指向地理的北极
B．图乙：通电螺线管的左端为N极
C．图丙：演示的是发电机的工作原理
D．图丁：可以探究电磁铁的磁性强弱与电流大小的关系
6．福建舰是我国完全自主设计建造的首艘弹射型航空母舰，配备了全球领先的电磁弹射装置。如图所示，电磁弹射装置的弹射车与战斗机前轮连接，战斗机就受到强大的推力而向前弹射飞出。下列实验中，与电磁弹射装置工作原理一致的是（ ）
A．B．
C．D．
7．如图 9.50 所示，两根平行放置的长直导线a 和b 通有大小分别为I 和2I 、方向相同的电流，导线b 受到的磁场力大小为F，当加入一与导线所在平面垂直的匀强磁场后，导线b 受到的磁场力为零，则此时a 受到的磁场力大小为 （ ）。
A．F2B．FC．3F2D．2F
8．如图所示，闭合开关，铜棒向右运动．为使开关闭合后铜棒向左运动，下列操作可行的是
A．换用更细的铜棒
B．将电源的正、负极对调
C．向左移动滑动变阻器的滑片
D．将电源正、负极和磁体N、S极同时对调
9．电动机在生活中的应用越来越广泛，某个LED发光的颜色与通过其电流方向的关系如图甲所示，图乙是两种不同安装方式的电动机，每个电动机的两个铜半环E和F跟线圈两端相连，可随线圈一起转动，两半环中间断开，彼此绝缘；C和D是电刷，它们分别跟两个半环接触，使电源和线圈组成闭合电路。下列分析正确的是（ ）
A．线圈连续转动是靠电流做功实现的
B．电动机通电后不转，一定是电路断路
C．线圈1、2中均产生感应电流，线圈1、2的转动方向相反
D．线圈1、2由图示位置转动180°后，垂直于磁铁外部磁感线的线圈的边的受力方向均发生改变
10．如图甲所示的电动机在生活中的应用越来越广泛，图乙为电动机的工作原理图。线圈abcd处于水平向右的磁场中，两个铜半环E和F跟线圈两端相连，可随线圈一起转动，两半环中间断开，彼此绝缘；A和B是电刷，它们分别跟两个半环接触，使电源和线圈组成闭合电路。下列分析正确的是（ ）
A．线圈连续转动是靠电流做功实现的
B．电动机通电后不转，一定是电路断路
C．图乙中，线圈由图示位置转动180°时，ab边受力方向改变
D．电动机在工作过程中，消耗的电能全部转化为机械能
二、填空题
11．2020年5月16日11时53分，玉兔2号月球车结束了寒冷且漫长的月夜休眠，受光照自主唤醒，迎来了着陆月球背面的第500个地球日。（如图）
（1）月球车行驶时靠电动机驱动，行驶过程中 能转化 能；
（2）月球车的行进速度是6cm/s，在前方12m处有一目标，车还要行进 s时间才能到达；
12．如图所示的装置可以用来研究 （选填“电动机”或“发电机”）的工作原理。如果只对调蹄形磁铁的南北极，则导体ab受到磁力的方向 （选填“会”或“不会”）改变；
13．小刚将“220V 40W”的灯泡接在家庭电路上，闭合开关，用一蹄形磁铁去靠近灯泡的玻璃泡，如题图所示，他发现发光的灯丝来回振动，这一现象的产生原因跟 (选填“电动机”或“发电机”)的工作原理一致；灯丝来回振动而不是偏向一侧的原因和 一直在改变有关；当用久了之后，灯丝会变细，其电阻阻值 (选填“变大”“变小”或“不变”)。
14．一台电动机正常工作时两端电压为220V，通过线圈的电流为10A，若此线圈的电阻为3Ω，那么它1min产生的热量为 J，它的转动原理是 。
15．如图是许昌市某中学科技创新社团设计的电磁炮原理简化图。炮弹上固定的金属杆和金属轨道接触，并与电源构成闭合电路，通电后金属杆就会受到向右的力，于是将炮弹发射出去，如果轨道及金属杆的电阻和摩擦均不计，电磁炮在发射过程中将电能转化为 能，请你举出生活中与电磁炮能量转换方式相似的一种用电器： ；在电路连接都完好的情况下，实验现象不太明显，请你提出一种改进措施 。
16．（1）如图所示，把两种不同的金属片插入柠檬，制成“水果电池”。现将水果电池、开关及螺线管组成一个电路，当开关闭合后，与磁铁相连的弹簧长度变短，则水果电池的 （选填“A”或“B”）端为负极；
（2）小刚将“220V 100W”的灯泡接在家庭电路上，闭合开关，用一蹄形磁铁去靠近灯泡的玻璃泡，如图所示，他发现发光的灯丝来回振动，这一现象的产生原因跟 （选填“电动机”或“发电机”）的工作原理一致；请你为同学们解释一下理由： 。灯丝来回振动而不是偏向一侧的原因是因为灯丝中的电流是 （选填“交流电”或“直流电”），该灯正常工作1h消耗的电能能使标有“3000r/kW·h”字样的电能表的转盘转过 圈；
（3）小明从网上购得制作电铃的实验器材包，其中包括：①蹄形电磁铁、②弹簧片、③衔铁、④螺钉、⑤小锤、⑥铃、⑦电源、⑧开关和若干导线，如图所示。请你帮他完成下述实验：
①请你用笔画线在图代替导线将电路连接好，使开关闭合时电铃能不断发声 ；
②小明按要求正确连接电路后通电试验，发现电铃铃声很小，经检查是由于电磁铁的磁性不强所请你提出解决这一问题的一条改进措施。
三、综合题
17．如图所示为正在郑州市区运营的43路双层纯电动公交车。43路公交线路全程约18km，单程的运营时间约70min。假设该车的部分技术参数如表所示。
（1）电动公交车是依靠蓄电池给电动机供电的，电动机的工作原理是 ；
（2）公交车单程运营的平均速度约为多少米每秒？（计算结果保留两位小数）
（3）公交车空载时对水平路面的压强为多大？（g=10N/kg）
（4）若不考虑公交车在运营过程中的能量损失，当公交车在额定功率下以36km/h的速度在某段水平公路上沿直线匀速行驶1km时，求公交车受到的阻力和此过程中牵引力做的功；
（5）电动公交车与传统的燃油公交车相比，有哪些优点？（请写出一条）
四、科普阅读题
18．阅读短文，回答问题：
新能源共享电动汽车
“绿水青山就是金山银山”，为了保护环境，我国大力发展电动汽车替代传统燃油汽车。新能源共享电动汽车车内也有多项高科技，它集合了多项高科技功能，包括卫星定位、远程开锁，及时将车辆所在位置（GPS信息）和车辆当前状态（锁定状态或使用状态）报送云端等，如图乙是共享汽车前进和倒车工作原理简单示意图，开关S1和S2由绝缘操纵杆控制，能同时接“1”或接“2”，向前推操纵杆时汽车前进且能调速，向后拉操纵杆时汽车以恒定速度后退。
（1）云端为了随时了解共享汽车行程状况，利用GPS工作来实现定位，是利用 来传递信息的；
（2）共享电动汽车的核心是电动机，路边的直流充电桩给电动汽车充电时将 转化为 能贮存在电动汽车的蓄电池内；
（3）如图乙所示，当共享汽车需要倒车时，开关S1和S2应同时接 ，共享汽车能前进和倒车，是因为可以改变电动机的线圈中的 ；
（4）共享汽车的速度是通过电子调速器来控制改变电动机电流的大小来实现，共享汽车在倒车时，位于车后面两个灯会同时闪亮，当前进转弯时后面只有一个灯闪亮，则位于汽车后面两个灯 （选填“串联”或“并联”）连接。
五、简答题
19．判断扬声器是否损坏的方法通常有两种，一种是将一节电池的正负极用导线与扬声器的两极碰触，若扬声器能发出“喀啦——喀啦”声，则说明它是好的；另一种是找一个灵敏电流计，将灵敏电流计的两个接线柱用导线与扬声器的两极连接好，然后用手稍用力向内按扬声器的纸盆(即音膜)，若灵敏电流计的指针会偏转，也说明该扬声器是好的。请简述这两种判断方法的依据或原理。
六、作图题
20．如图所示，表示电流垂直纸面向外的通电导线，表示电流垂直纸面向里的通电导线。根据图甲中通电导体的受力情况，画出乙、丙中通电导体受力的方向。
七、实验探究题
21．冰冰同学用图示装置进行了磁现象知识研究。在铁架台上面虚线框中是由可调电压的学生电源、导体ab（在下虚线框内）、保护电阻、开关组成一回路。下面虚线框中由蹄型电磁铁、滑动变阻器和开关、电源（在上虚线框内）构成回路。
（1）冰冰连接好电路后，闭合开关，发现无论怎样移动滑动变阻器的滑片P，导体ab仍静止不动，检查发现电路连接正确、各实验器材都完好，请你帮忙分析出现上述情况的原因是 （写出一点即可）；
（2）找出问题并正确处理后，将变阻器的滑片P移到图示位置，闭合开关S，发现导体ab向右摆动，此实验现象可以说明 的工作原理；
（3）利用本实验装置及实验现象可以探究或说明的磁现象知识有____。
A．电流的磁效应
B．感应电流产生的条件
C．磁场对电流的作用
D．电磁铁的磁场强弱与电流大小的关系
参考答案
1．C
2．B
3．C
4．D
5．D
6．C
7．C
8．B
9．D
10．C
11．电；机械；200
12．电动机；会
13．电动机；电流方向；变大
14．18000；通电线圈在磁场中受力转动
15．机械；电动机；提高电源电压
16．A；电动机；磁场对通电导体有力的作用；交流电；300；；增大线圈中电流的大小
17．通电导体在磁场受到力的作用；5.29m/s；1.25×106Pa；2.6×104N； 2.6×107J；电动公交车环保、效率高，控制方便
18．电磁波；电能；化学；2；电流方向；并联
19．前一种的依据是通电导体在磁场中受到力的作用，使纸盆振动而发出声音；后一种的依据是电磁感应，向内按动纸盆带动纸盆上的线圈做切割磁感线的运动，从而产生感应电流。
20．
21．（1）可能是电源电压低，
（2）电动机
（3）A；C；D双层纯电动公交车
与地面的总接触面积
2000cm2
空车总质量
25t
最高车速
60km/h
额定功率
260kW
